세부분류모델

– Relay and Protection Testing > Multi-Phase Relay Tester

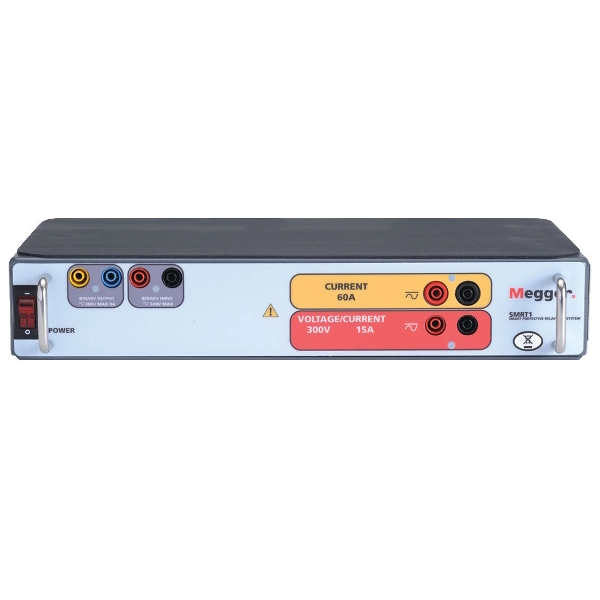

– Relay and Protection Testing > Single Phase Relay Test System

– Universal Circuit Breaker Test Sets

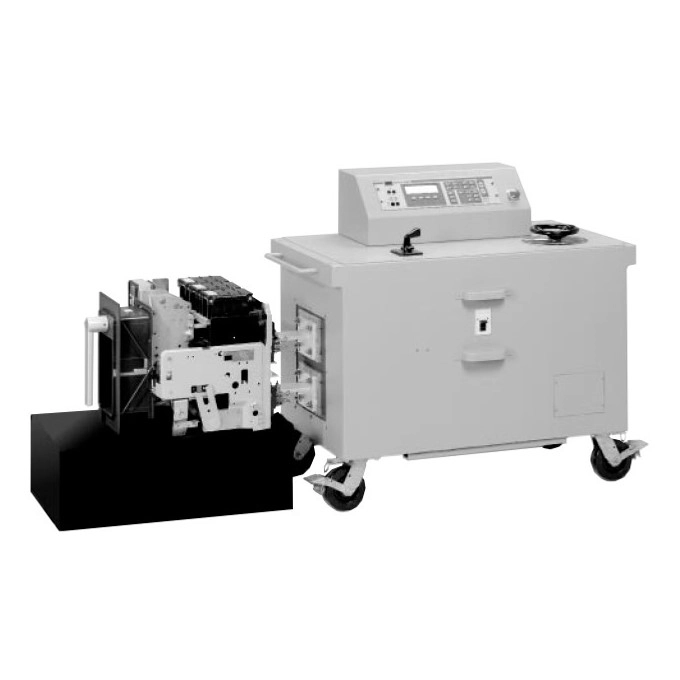

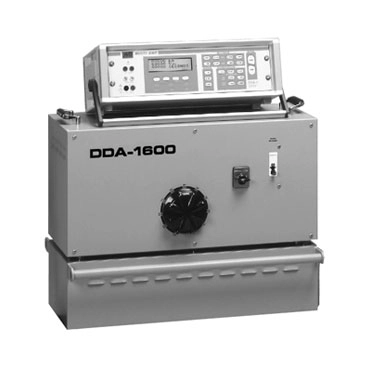

• 차단기 시험기 – DDA Series ・ DDA-1600 ・ DDA-3000 ・ DDA-6000

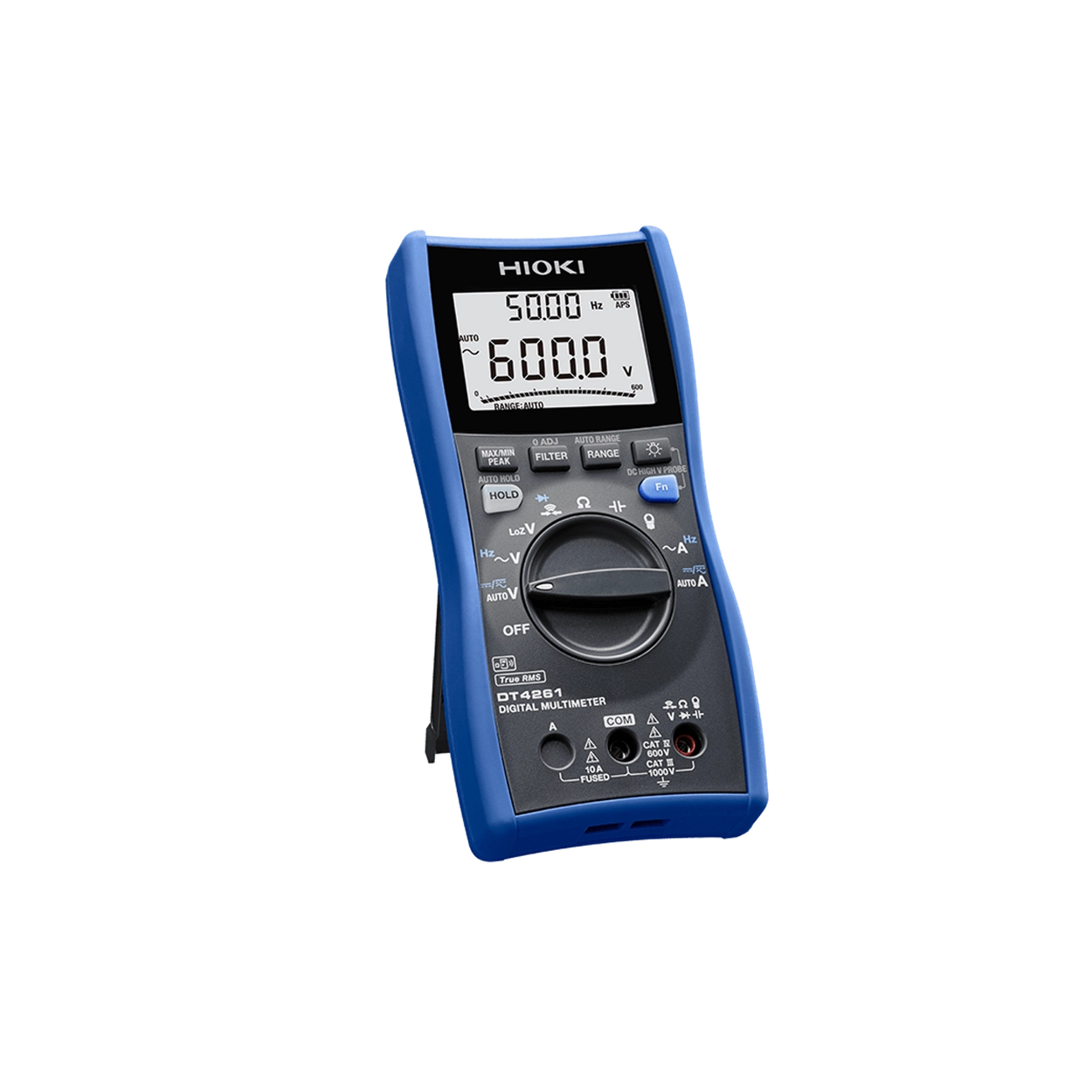

00:34 측정기를 사용하는 목적 01:50 디지털 멀티미터의 종류 06:13 측정단자, 회전스위치, 표시화면 08:45 AC 교류 측정 09:28 DC 직류 측정 10:05 AC+DC 합성전압 측정 10:32 AC와 DC성분 각각의 전압 측정 10:56 도통 체크 11:35 다이오드 체크 12:24 저항 측정 13:01 온도 측정(K열전대 이용) 13:40 콘덴서 용량 측정 14:25 전류 측정 15:06 DC전류 (4~20mA) 측정 16:12 클램프 온 프로브 연결하여 AC전류 측정 17:01 그 밖에 편리한 기능 18:10 영점 조정 19:00 디지털 멀티미터의 옵션 21:16 디지털 멀티미터 사용 시 주의점 23:23 측정 카테고리와 안전 27:22 디지털 멀티미터의 측정 전 점검 28:40 계측기의 교정 30:53 계측기의 정의와 계산방법

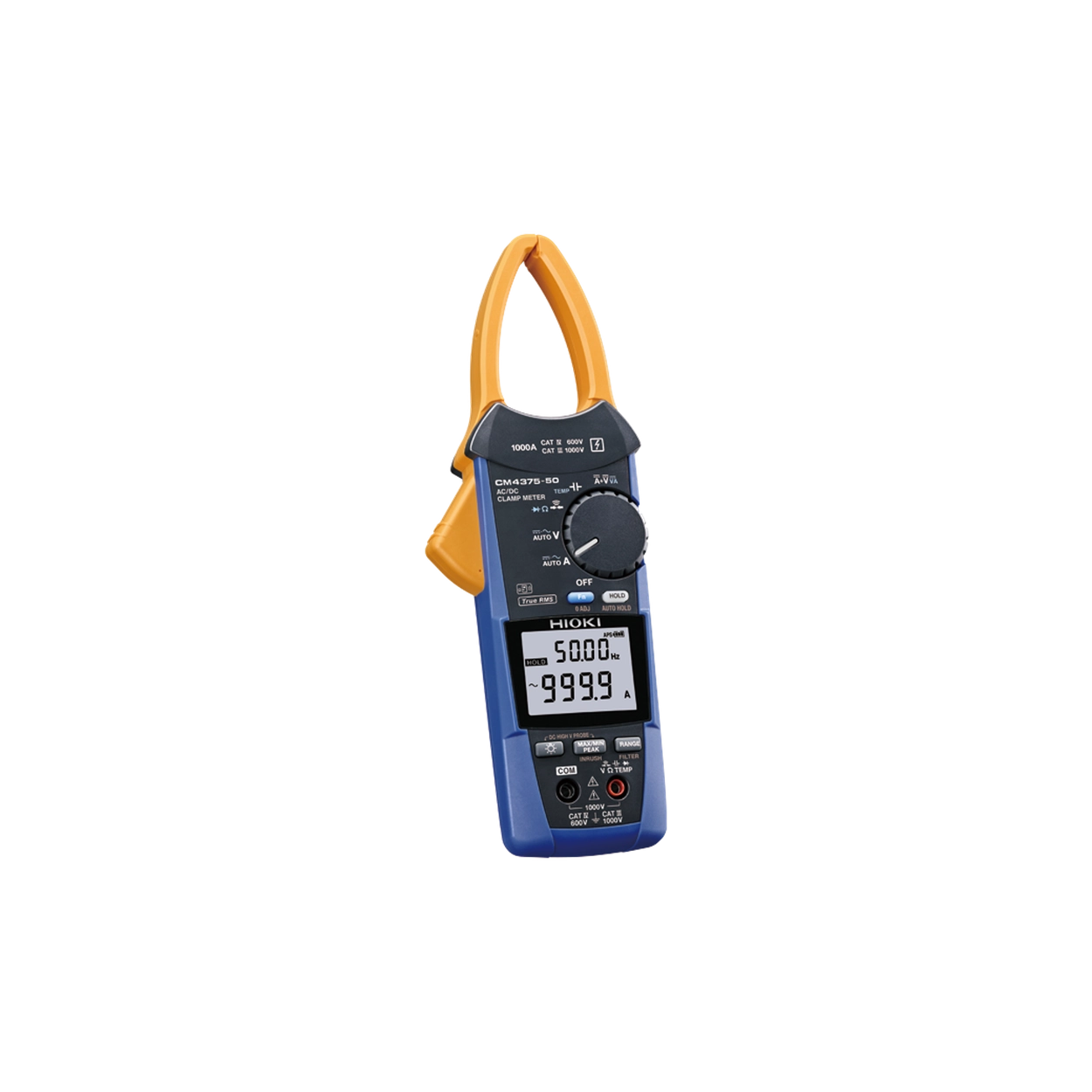

클램프 미터 CM4375-50 기능에 대해 간단하게 정리한 영상을 소개해드립니다.

전류, 전압, 저항 측정 외에 태양광 발전 시스템 등 1000V를 초과하는 경우, 직류 고전압 프로브를 연결하면 DC 2000V까지 측정 가능합니다.

전류, 전압, 저항 측정 외에 태양광 발전 시스템 등 1000V를 초과하는 경우, 직류 고전압 프로브를 연결하면 DC 2000V까지 측정 가능합니다.

■ 직류 고전압 프로브 P2000을 HIOKI 클램프 미터나 디지털 멀티 미터(DMM)와 함께 사용하면, 계통을 차단하지 않고 메가 솔라 등의 태양광 발전 설비를 안전하게 측정할 수 있습니다.

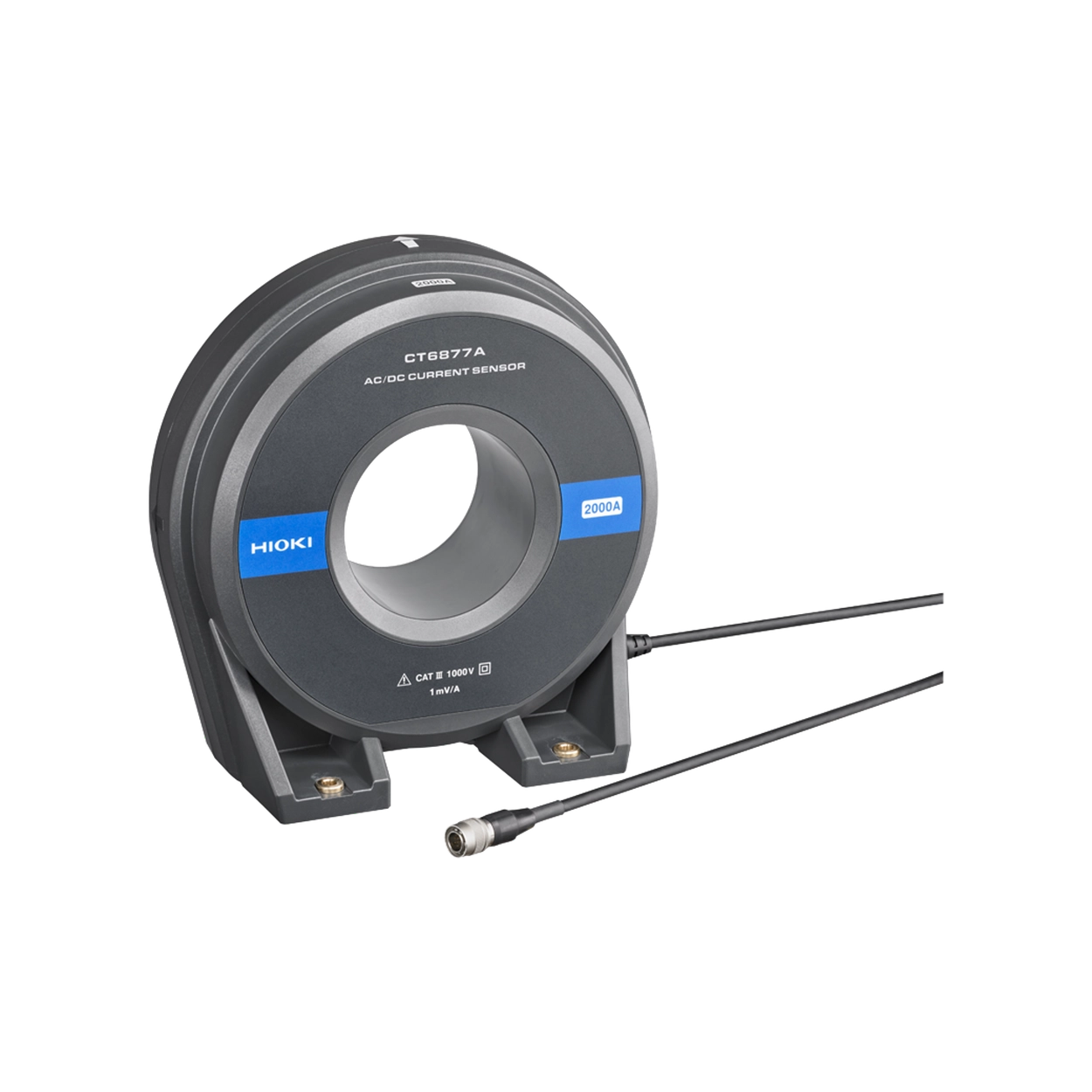

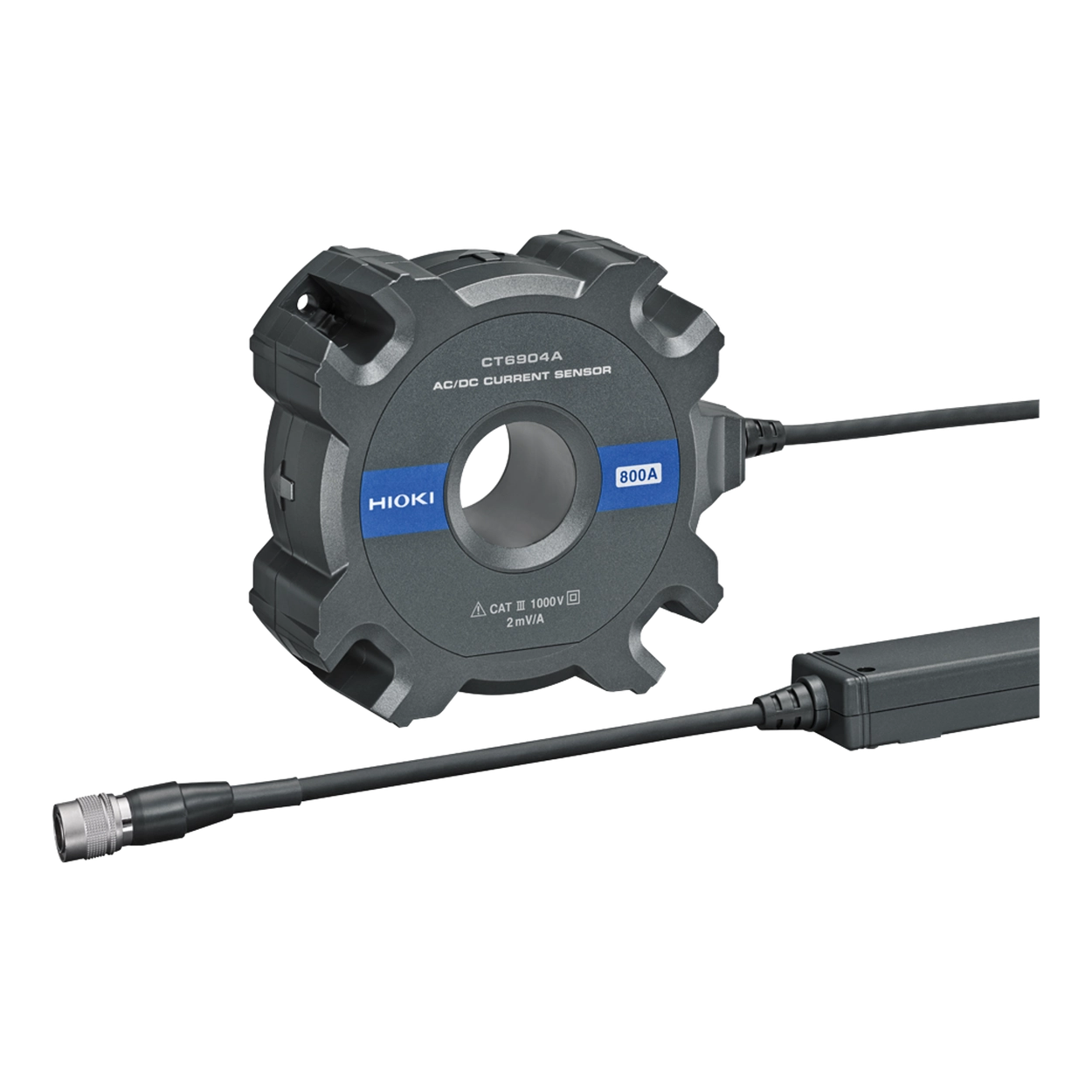

고정확도 센서의 측정 방식은 "제로 플럭스 방식(Flux gate 검출형)"입니다. 고주파역 전류는 권선(CT 방식), 직류에서 저주파역 전류는 "Flux gate"로 검출됩니다.

대전류의 대부분은 2~4개 정도의 전선으로 분기하여 흐르고 있습니다. 기존의 전류 센서에서는 직경의 크기나 정격이 부족하기 때문에, 각각의 전선을 복수의 전류 센서로 측정하고, 센서 유닛 CT9557(옵션)으로 각 전류 센서의 측정값을 합산하여 하나의 신호로 출력하는 기능을 사용했습니다.

양호한 주파수 특성(진폭, 위상)과 온도 특성(감도, 오프셋)을 가지고 있으므로, 전류 측정뿐만 아니라 고정밀도의 전력 측정에도 사용할 수 있습니다.
