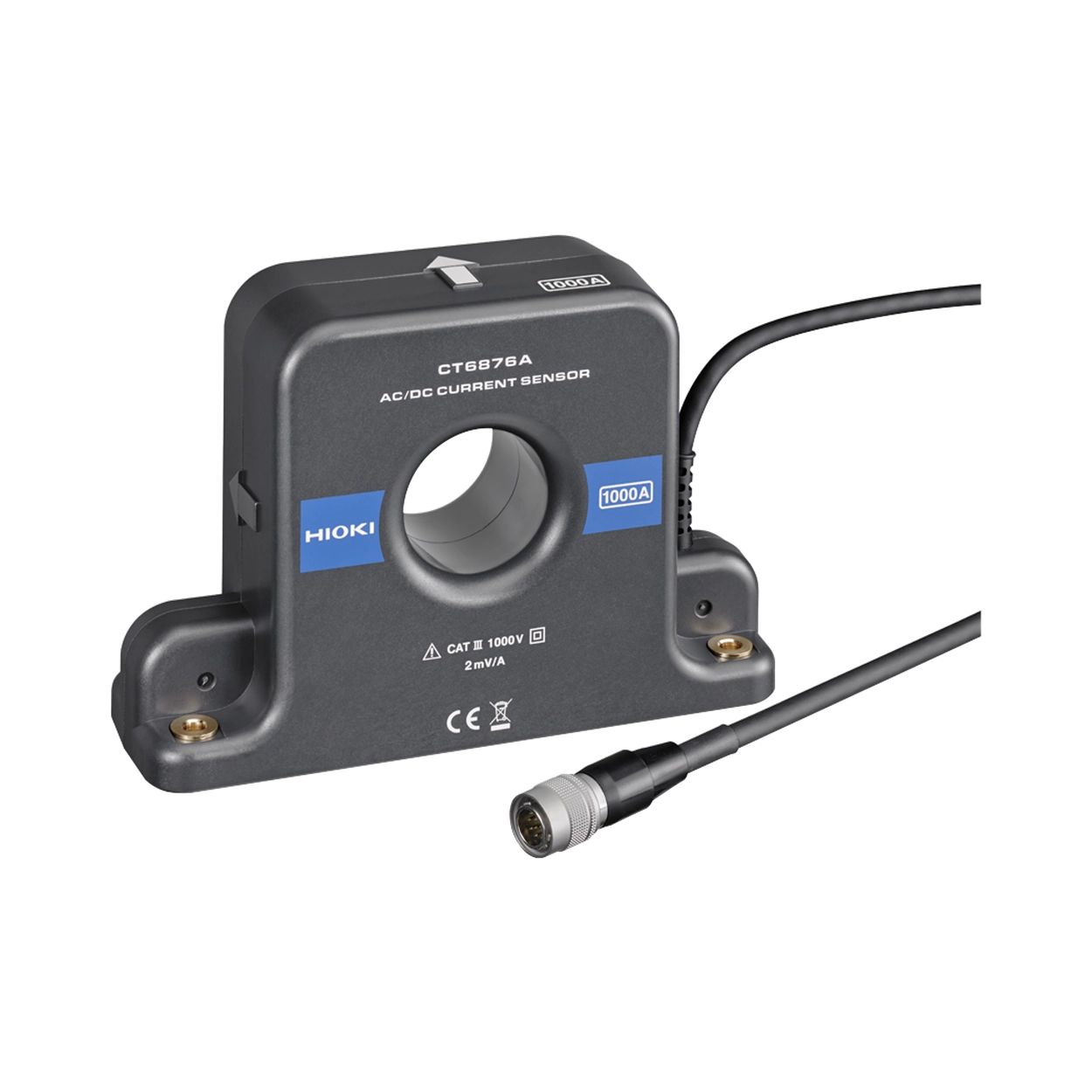

HIOKI CT6876A AC/DC 커런트 센서

양호한 주파수 특성(진폭, 위상)과 온도 특성(감도, 오프셋)을 가지고 있으므로, 전류 측정뿐만 아니라 고정밀도의 전력 측정에도 사용할 수 있습니다.

원산지	일본국
제조사	日置電機株式會社
브랜드	HIOKI
무게	1kg

제품번호 (발주코드)

CT6876A	AC/DC 1000A, ME15W단자, 케이블길이 3m
CT6876A-1	AC/DC 1000A, ME15W단자, 케이블길이 10m

AC/DC 전류를 고정밀도로 측정할 수 있는 관통형 전류 센서

양호한 주파수 특성(진폭, 위상)과 온도 특성(감도, 오프셋)을 가지고 있으므로, 전류 측정뿐만 아니라 고정밀도의 전력 측정에도 사용할 수 있습니다.

전류 측정의 진화를 지원하는 기술

고정확도 센서의 측정 방식은 "제로 플럭스 방식(Flux gate 검출형)"입니다. 고주파역 전류는 권선(CT 방식), 직류에서 저주파역 전류는 "Flux gate"로 검출됩니다.

●Flux gate 검출형
우수한 리니어 특성을 통해, 저전류부터 대전류까지 정확도 높게 측정할 수 있습니다. 직류 검출을 하는 FG 소자는 동작 원리상 넓은 온도 범위에서 오프셋이 매우 작기 때문에, 높은 정확도와 우수한 온도 안정성을 실현합니다.
파워 애널라이저, 전력계 등에서 정확도가 요구되는 측정에 적합합니다. 인버터의 효율 측정, 인버터 출력의 전력 측정, 리액터나 트랜스의 손실 측정, 장기간의 DC 측정 등으로 활약합니다.

넓은 주파수 대역

정격 1000A의 관통형 센서는 최상급 주파수 대역 DC ~ 1.5MHz(CT6876A-1: DC~1.2MHz)를 가지고 있습니다. 파워 애널라이저 PW8001과 조합하여 고주파・저역률의 전력을 정확하게 측정할 수 있습니다.

・전류 센서의 자동 위상 보정 기능
고주파 및 저역률 전력을 정확하게 측정하기 위해서는 위상 오차 보정이 중요합니다. PW8001은 전류 센서의 위상 보정을 자동으로 획득하고 0.001° 분해능으로 보정합니다. 전류 센서의 성능을 간단하게 끌어낼 수 있습니다.

전류 센서의 정보를 파워 애널라이저 PW8001측에서 자동 인식

전류 센서에 메모리(I2C-EEPROM)를 탑재했습니다.
파워 애널라이저 PW8001에 전류 센서를 접속하면 위상 보정 데이터, 정격 전류, 센서 형명 및 제조 번호가 본체 측에 자동으로 인식됩니다.

기존에는 위상 보정 값을 직접 입력할 필요가 있었지만, 전류 센서 정보가 자동으로 인식되는 덕분에 입력 실수 또는 설정을 잊어버리는 경우가 줄어들어 더욱 정확한 전력 연산을 할 수 있습니다.

HIOKI CT6876A AC/DC 커런트 센서

AC/DC 전류를 고정밀도로 측정할 수 있는 관통형 전류 센서

전류 측정의 진화를 지원하는 기술

넓은 주파수 대역

전류 센서의 정보를 파워 애널라이저 PW8001측에서 자동 인식
