IT-N6900은 추세 분석 기능을 지원하여 사용자가 전압, 전류 및 전력 변화를 장시간 온라인으로 관찰할 수 있습니다. 사용자는 테스트 데이터를 USB 드라이브에 저장할 수 있으며, 데이터 기록 시간 간격을 설정할 수 있어 생산 라인이나 연구 개발실의 장기 노화 테스트에 특히 적합합니다. 고화질 그래픽 디스플레이를 통해 사용자는 테스트의 이상 상황을 실시간으로 확인할 수 있습니다.
| 원산지 | TAIWAN |
|---|---|
| 제조사 | ITECH |
| 브랜드 | ITECH |
| 무게 | 1kg |
제품 특징
- 4.3인치 LCD
- 전압: 60V, 150V
- 출력: 800W, 1500W, 광범위 출력
- 두 가지 전류 범위, 1μA 전류 해상도
- 선형 + 스위칭 구조, 낮은 리플 및 노이즈
- 새로운 유형의 트랜스포머 사용, 경량화, 고효율 및 안정성
- 빠른 전압 상승 및 하강
- CC, CV 우선 순위 기능으로 다양한 DUT에 적합
- 원격 보상 기능
- OVP, UVP, OCP, OPP, OTP, 폴드백 보호 기능 지원
- 내장 USB/LAN/디지털 I/O 통신 인터페이스, GPIB/RS232 옵션
- SCPI, LabVIEW 프로그래밍 지원
Functions and Advantages

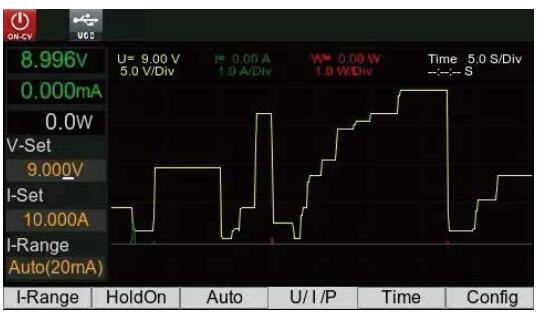

데이터 로깅 기능 (추세 분석)
IT-N6900은 추세 분석 기능을 지원하여 사용자가 전압, 전류 및 전력 변화를 장시간 온라인으로 관찰할 수 있습니다. 사용자는 테스트 데이터를 USB 드라이브에 저장할 수 있으며, 데이터 기록 시간 간격을 설정할 수 있어 생산 라인이나 연구 개발실의 장기 노화 테스트에 특히 적합합니다. 고화질 그래픽 디스플레이를 통해 사용자는 테스트의 이상 상황을 실시간으로 확인할 수 있습니다.
리스트 프로그래밍
IT-N6900 프로그래밍 가능 DC 전원 공급 장치의 리스트 프로그래밍 기능은 최대 100단계의 순차 출력을 제공하며, 총 10개의 시퀀스 파일을 편집할 수 있습니다. 사용자는 전압, 전류, 시간 등의 단계와 각 단계의 반복 여부 등을 편집하여 다양한 출력 변화 시퀀스를 생성할 수 있습니다. 시간 단위도 설정 가능합니다.

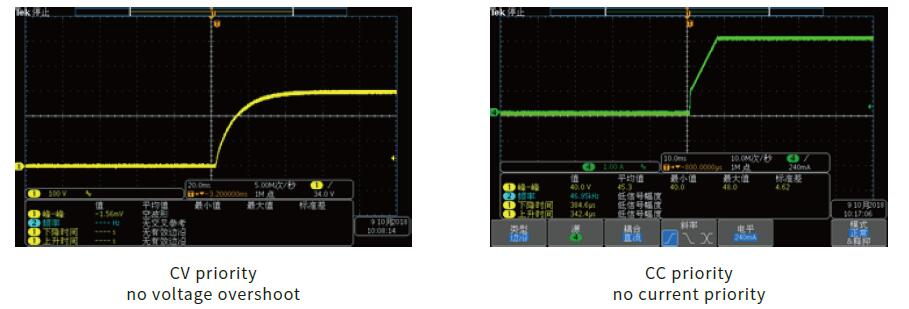

CC 및 CV 우선 순위
IT-N6900 프로그래밍 가능 DC 전원 공급 장치는 CC/CV 우선 순위 기능을 제공하여 고속 또는 오버슈트 없는 테스트가 필요한 복잡한 애플리케이션에 적합합니다.
CV 우선 모드에서는 전압 상승 속도가 더 빠릅니다. CC 우선 모드에서는 출력 전류에 오버슈트가 없어 DUT의 정전류 동작 특성을 테스트하는 데 사용할 수 있습니다. 레이저 테스트, 집적 회로 테스트, 충방전 테스트, 전력 과도 시뮬레이션 및 자동차 전자 장치 특성 분석 등에 적합합니다.
폴드백
IT-N6900 프로그래밍 가능 DC 전원 공급 장치는 OVP/UVP/OCP/OPP/OTP/폴드백과 같은 다양한 보호 기능을 지원합니다. 폴드백 보호 기능은 주로 전원 공급 장치의 CV/CC 전환 시 출력을 차단하여 전압 및 전류 오버슈트에 민감한 DUT를 보호하는 데 사용됩니다. 작동 모드와 보호 지연 시간을 설정할 수 있습니다. 현재 작동 모드가 변경되면 설정된 시간이 만료될 때 보호 기능이 작동하여 출력이 차단됩니다.
Product Features
- 4.3” LCD
- Voltage: 60V, 150V
- Power: 800W, 1500W, wide range output
- Two current ranges, 1μA current resolution
- Linear + switching structure, lower ripple and noise
- Using a new type of transformer, lighter, higher efficiency and stability
- Faster voltage rise and fall
- With CC, CV priority, suitable for a variety of DUT's
- Remote compensation function
- Support OVP, UVP, OCP, OPP, OTP, F oldback protection function
- Built-in USB/LAN/Digital IO communication interface, optional GPIB/RS232
- Support SCPI, LabVIEW programming
Functions and Advantages
Data Logging Function (Trend Analysis)
IT-N6900 supports trend analysis function, allowing end users to observevoltage, current and power online for a long time. Users can save test datain U disk, and the time interval of data recording can be set, which isespecially suitable for long-term aging test of production lines or R&Dlaboratories. HD screen with graphic display, users can observe theabnormal situation of the test in real time.
List programming
The LIST programming function of IT-N6900 Programmable DC Power Supply can provide a maximum of100s teps of sequence output , and a total of 10 sequence files can be edited.The user can generate various output change sequences by editing the steps suchas voltage, current, time and whether to cycle the steps of each single step.The parameters include time units.
CC&CV priority
IT-N6900 Programmable DC Power Supply has CC/CV priority function, which is suitable forcomplex applications with high speed or no
overshoot test requirements. In CV priority mode, you can get faster voltagerising. In CC priority mode, the output current has no overshoot, which can beused to test the DUT of constant current operating characteristics. It is goodfor applications such as laser testing, integrated circuit testing, charge and
discharge testing, power transient simulation and characterization ofautomotive electronics, etc.
Foldback
IT-N6900 Programmable DC Power Supply supports multiple protection functions such asOVP/UVP/OCP/OPP/OTP/Foldback. The Foldback protection function is mainly usedto turn off the output when the power supply CV/CC is switched, so as toprotect the DUTs which are sensitive to voltage and current overshoot. You canset the working mode and the protection delay time. If the current working modeis changed, the protection will be triggered when the time is up and the outputwill be turned off.
