R 옵션은 4사분면 동작을 제공하여 양방향 에너지 흐름을 가능하게 합니다.
| 원산지 | CHINA |
|---|---|
| 제조사 | BRI POWER |
| 브랜드 | BRI POWER |
| 무게 | 1kg |

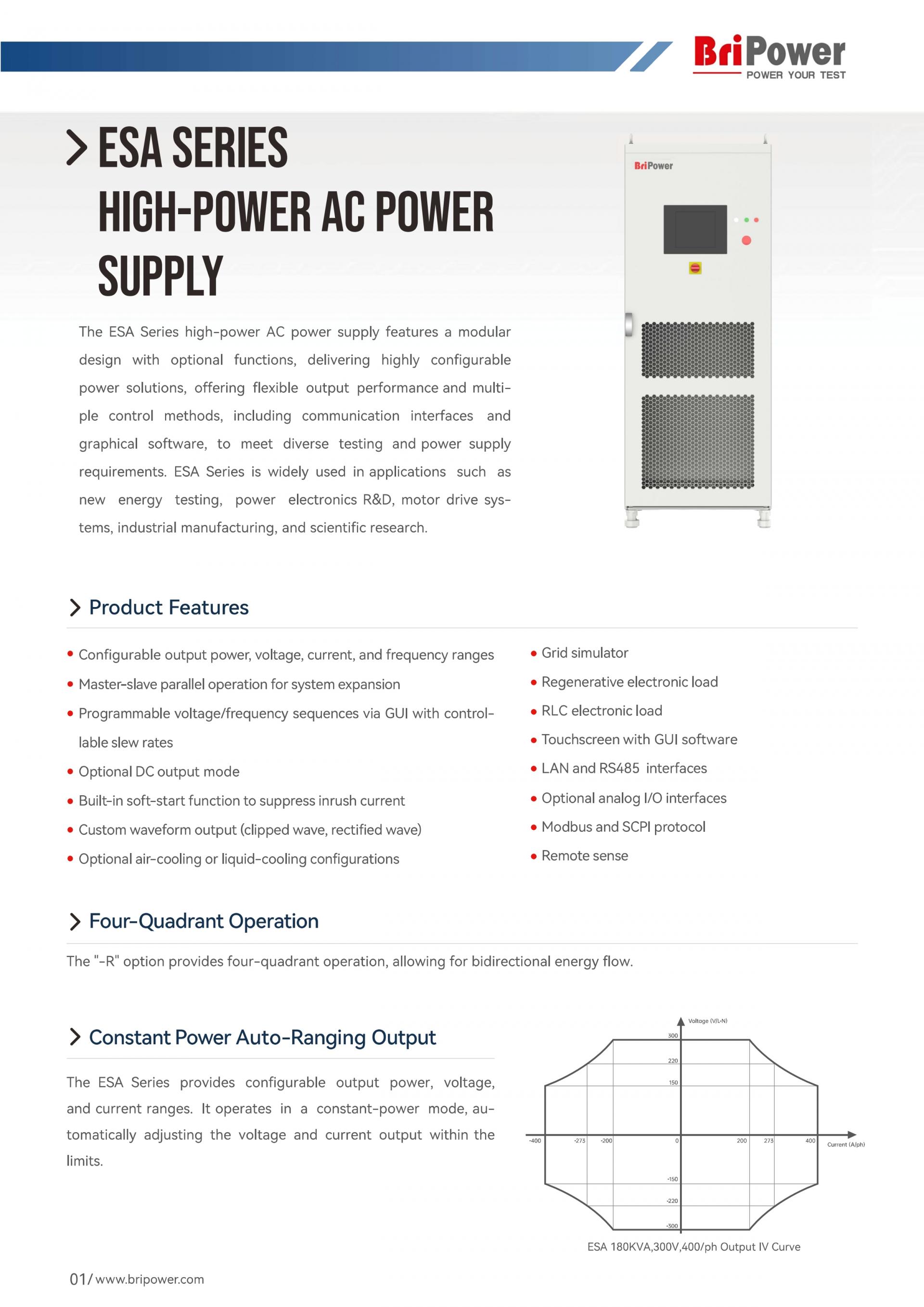

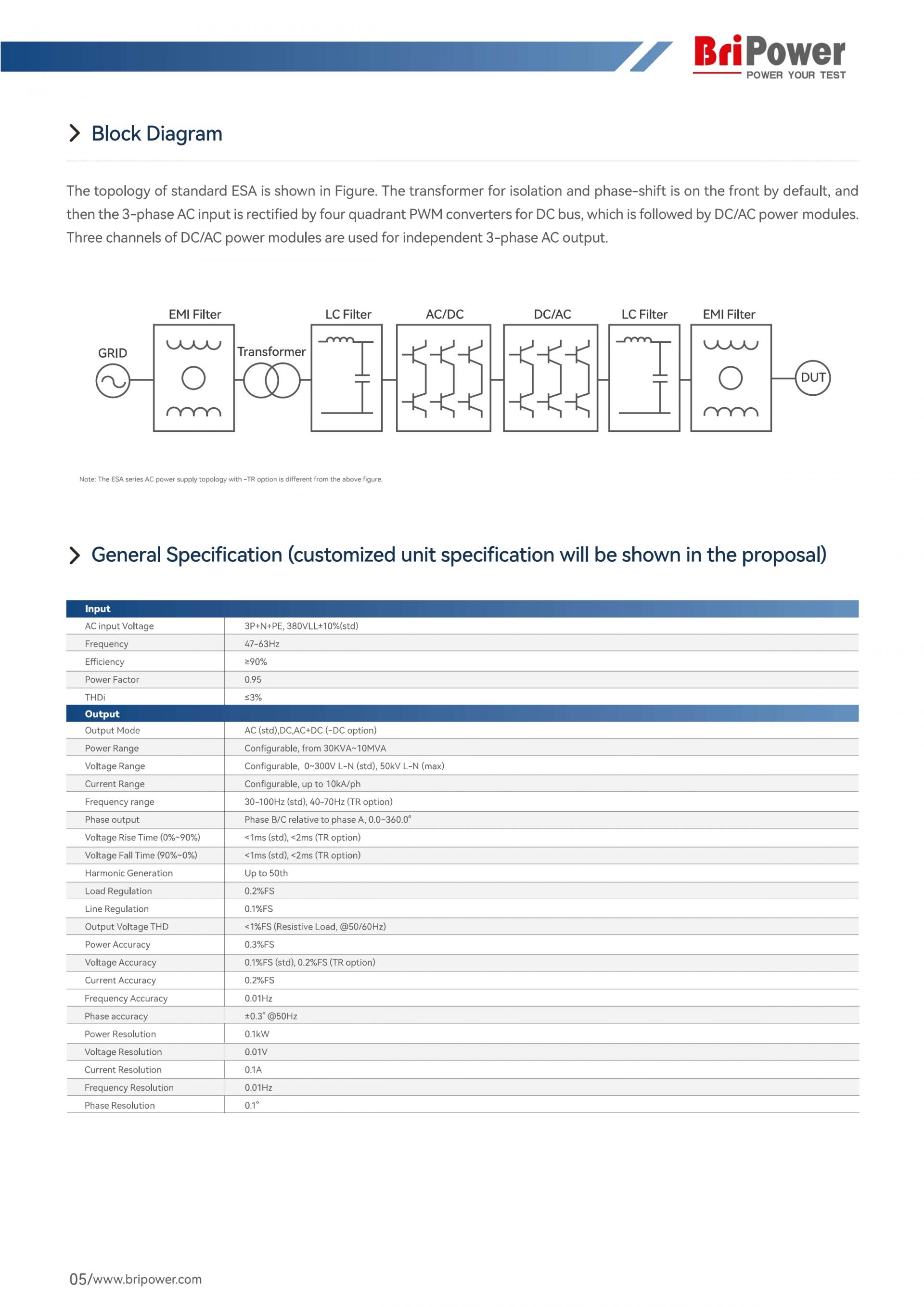

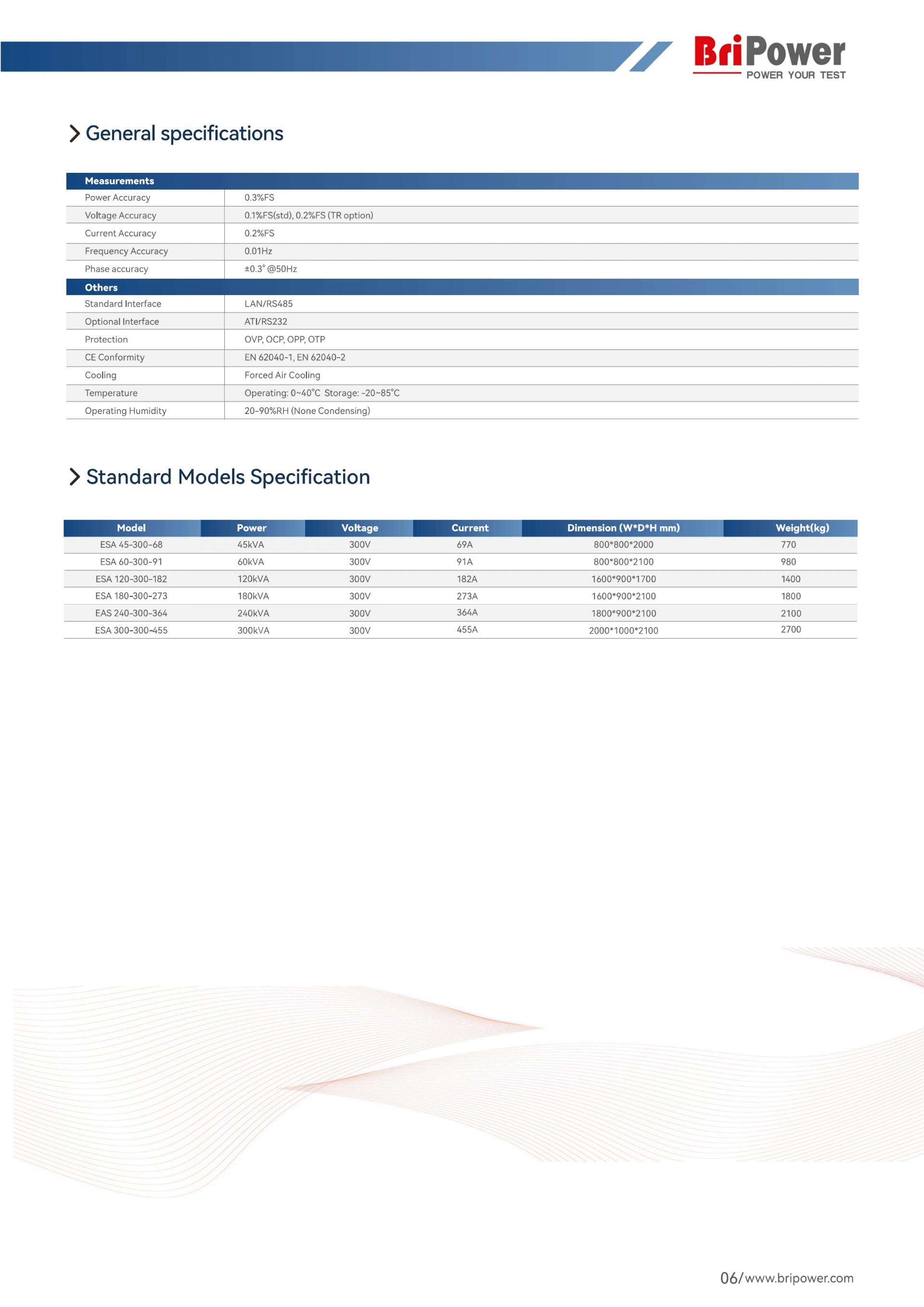

제품 특징
- 출력 전력, 전압, 전류 및 주파수 범위 설정 가능
- 마스터-슬레이브 병렬 연결을 통한 시스템 확장 지원
- GUI를 통한 전압/주파수 시퀀스 프로그래밍 및 슬루율(Slew Rate) 제어 가능
- DC 출력 모드 옵션 제공 (-DC 옵션)
- 돌입 전류를 억제하는 소프트 스타트 기능 내장
- 클리핑 파형, 정류 파형 등 사용자 정의 임의 파형 출력 지원.
- 공냉식 또는 수냉식 냉각 방식 선택 적용 가능 (공장 출하 옵션)
- 그리드 시뮬레이터 기능 탑재.
- 회생형 전자부하 및 RLC 전자부하 기능 지원.
- GUI 소프트웨어가 적용된 터치스크린 탑재.
- LAN 및 RS485 인터페이스 지원
- 아날로그 I/O 인터페이스 옵션 제공, Modbus 및 SCPI 프로토콜 지원
- 리모트 센싱(Remote Sense) 기능 지원
제품 기능 및 이점

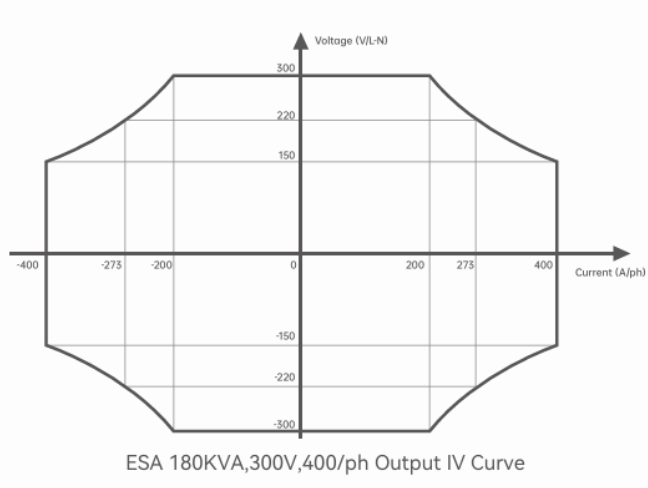

4사분면 구동
R 옵션은 4사분면 동작을 제공하여 양방향 에너지 흐름을 가능하게 합니다.
정전력 오토-레인지 출력
ESA 시리즈는 출력 전력, 전압 및 전류 범위를 설정할 수 있으며, 정전력(Constant Power) 모드로 동작 시 설정된 한계 범위 내에서 전압과 전류를 자동으로 조정하여 안정적인 출력을 제공합니다.

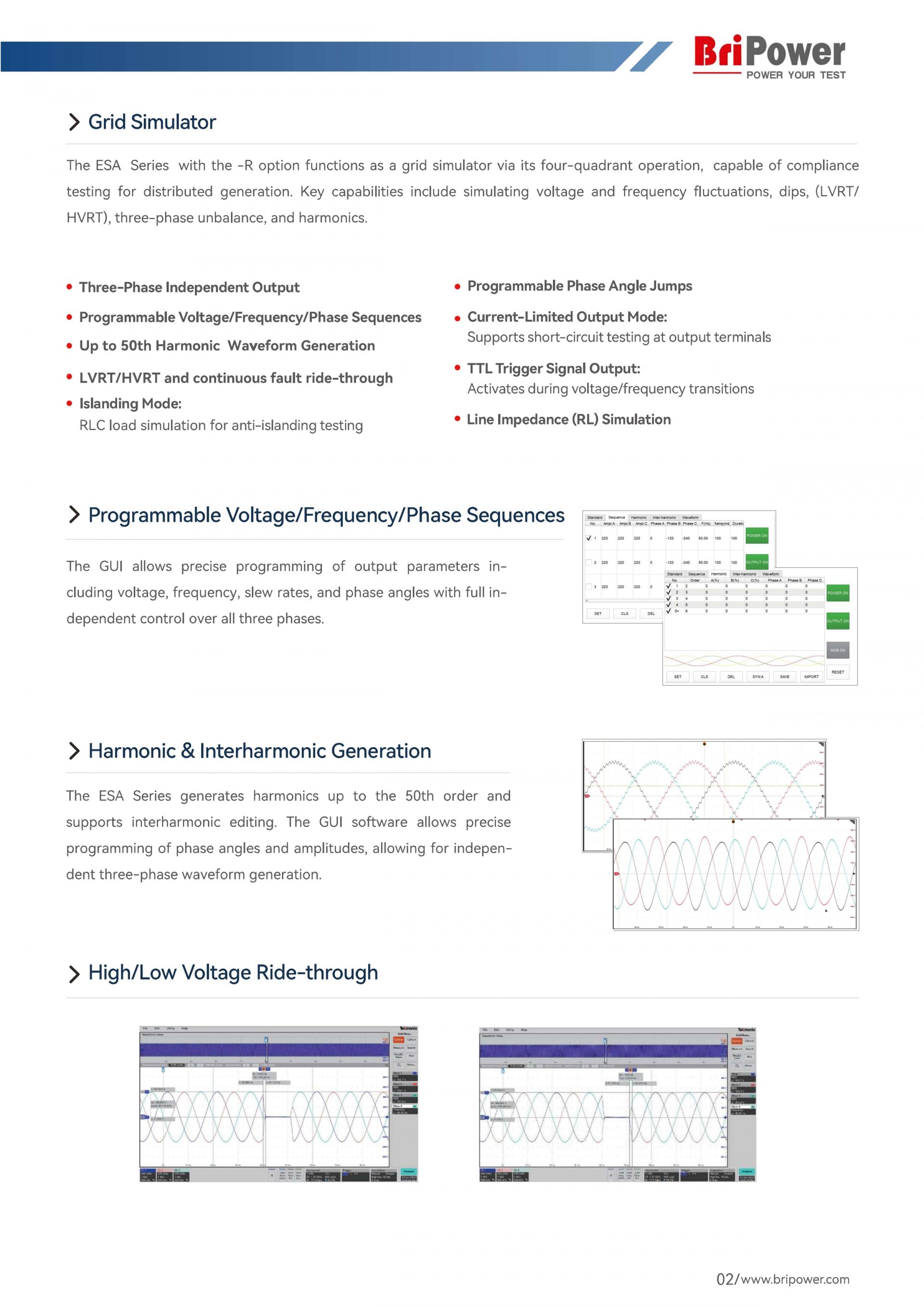

그리드 시뮬레이터
- R 옵션이 적용된 ESA 시리즈는 4사분면 동작을 기반으로 그리드 시뮬레이터 기능을 수행하며, 분산발전시스템 계통 연계 적합성 시험에 활용할 수 있습니다. 전압 및 주파수 변동, 전압 강하, 저전압/고전압 라이드스루(LVRT/HVRT), 삼상 불평형, 고조파 등의 시뮬레이션을 지원합니다.
- 삼상 독립 출력 (Three-Phase Independent Output)
- 전압 / 주파수 / 위상 시퀀스 프로그래밍 지원
- 최대 50차 고조파 파형 생성
- LVRT/HVRT 및 연속 고장 라이드스루(Continuous Fault Ride-Through) 지원
- Anti-Islanding Testing (안티 아일랜딩 시험)을 위한 RLC 부하 시뮬레이션 지원.
- 프로그래머블 위상각 점프(Phase Angle Jump) 기능 지원.
- 전류 제한 출력 모드 이용한 출력 단자 단락 시험 지원
- TTL 트리거 신호 출력
- 라인 임피던스(RL) 시뮬레이션

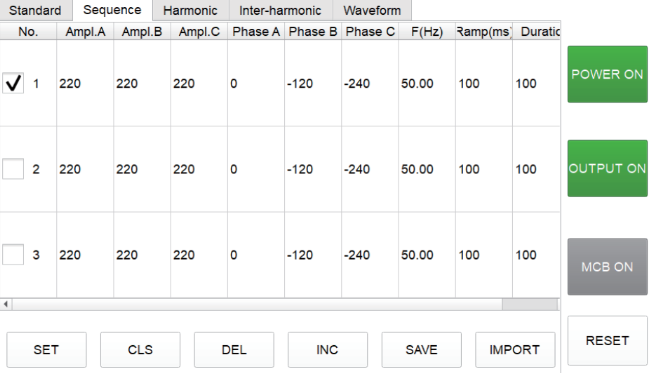

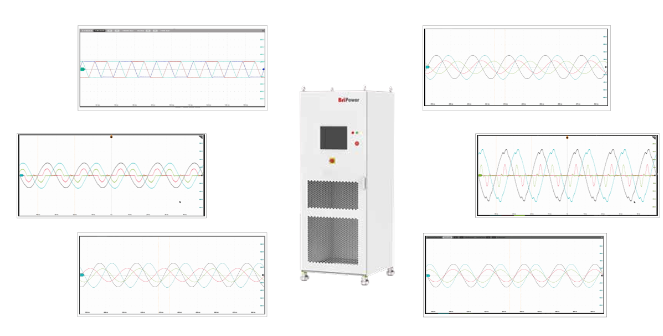

프로그래밍 가능한 다양한 출력 파라미터
GUI 소프트웨어를 통해 전압, 주파수, 슬루율(Slew Rate), 위상각 등의 출력 파라미터를 정밀하게 프로그래밍할 수 있으며, 삼상에서 각 상을 완전히 독립적으로 제어할 수 있습니다.

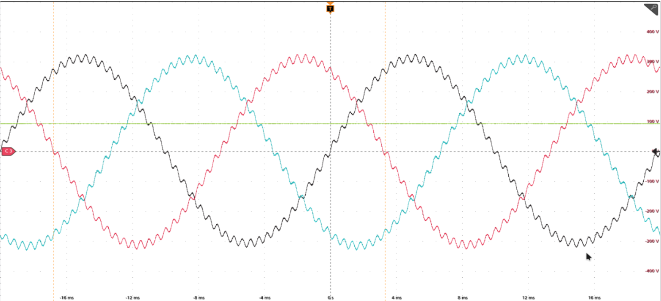

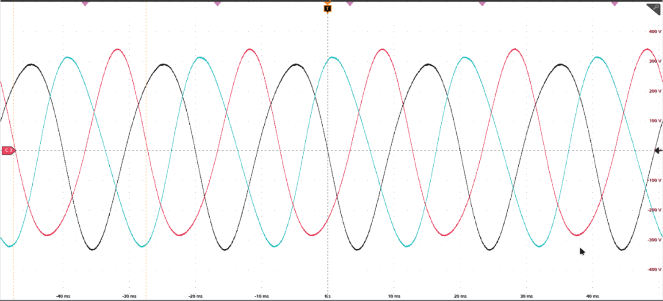

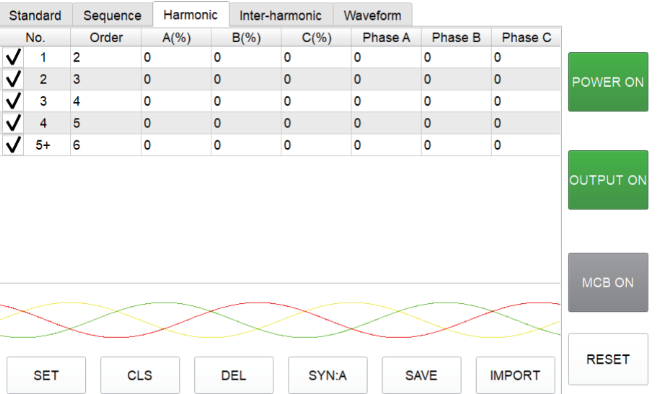

고조파(Harmonic) 및 인터하모닉(inter-harmonic) 생성
ESA 시리즈는 최대 50차 고조파 생성이 가능하며, 인터하모닉 편집 기능을 제공합니다. 전용 GUI 소프트웨어를 통해 각 고조파의 위상각과 진폭을 정밀하게 설정할 수 있으며, 삼상 파형을 독립적으로 제어 및 생성할 수 있습니다.
 |  |

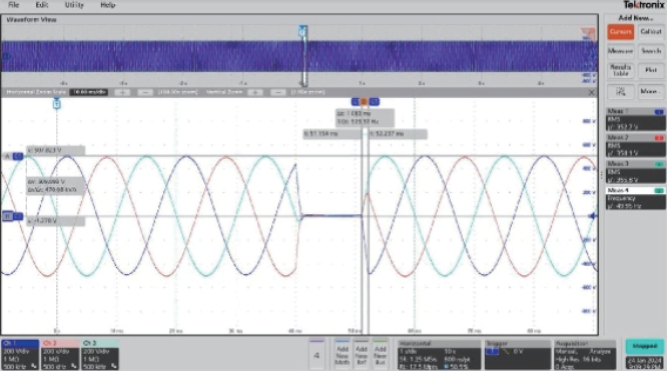

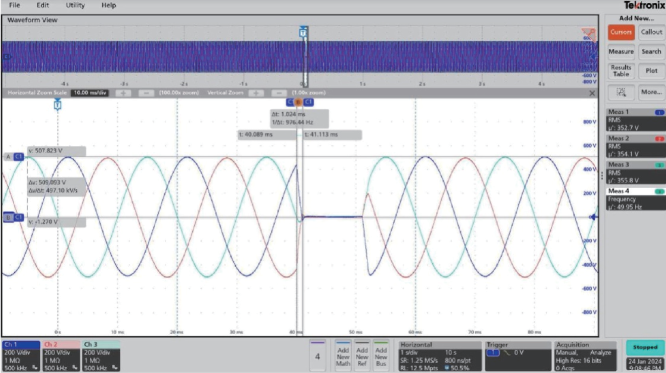

고전압 / 저전압 라이드스루 (HVRT / LVRT)
 |  |

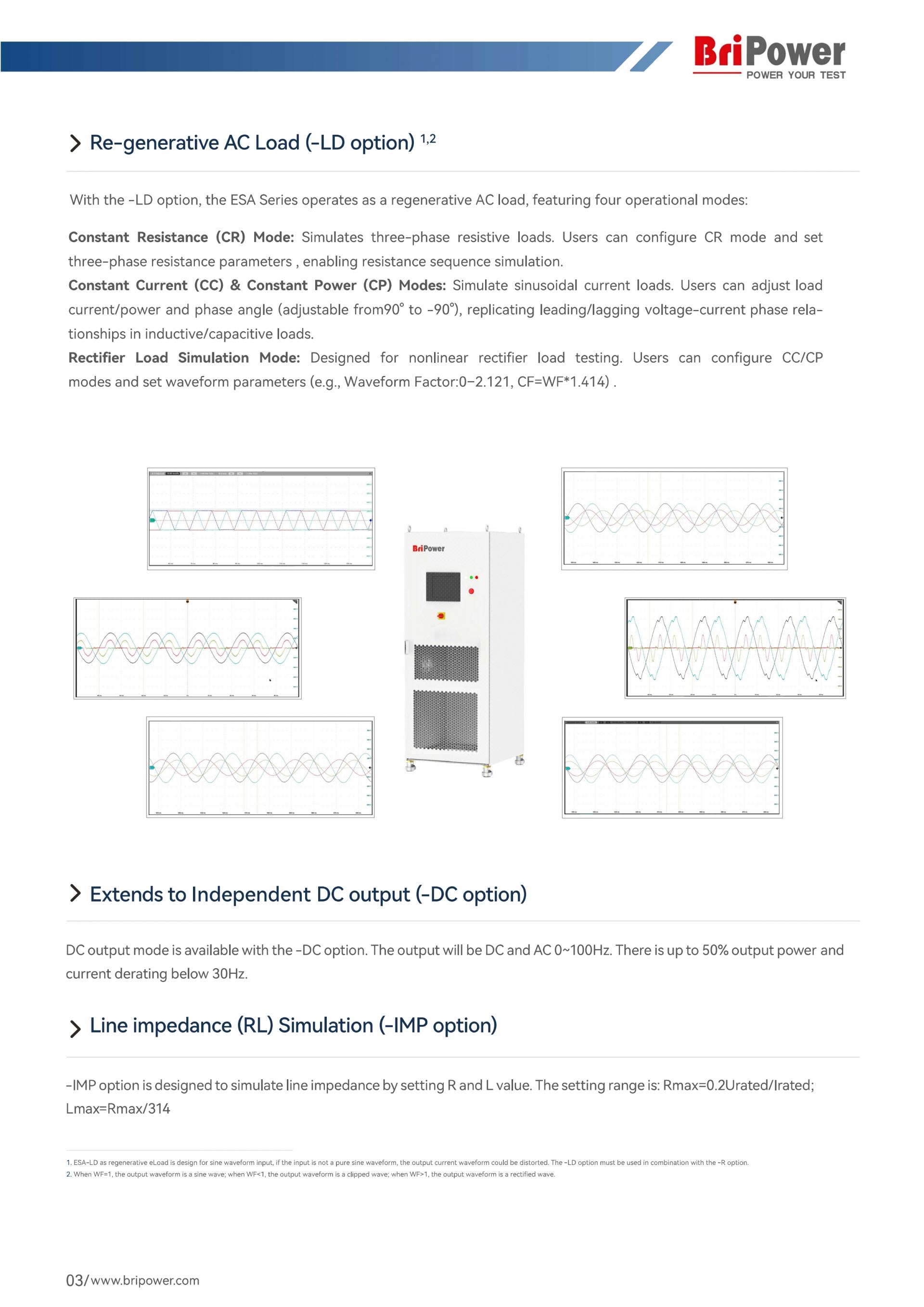

회생형 AC 부하(-LD 옵션)
LD 옵션을 적용하면 ESA 시리즈는 회생형 AC 전자부하로 동작하며, 다음의 네 가지 운전 모드를 제공합니다.
- 정저항(CR) 모드: 삼상 저항성 부하를 시뮬레이션하며, CR 모드 설정 및 삼상 저항 파라미터를 구성할 수 있습니다. 저항 시퀀스 시뮬레이션 기능을 지원합니다.
- 정전류(CC) / 정전력(CP) 모드: 정현파 전류 부하를 시뮬레이션하며, 부하 전류 또는 전력을 조정할 수 있습니다. 위상각은 +90°부터 -90°까지 설정 가능하여 유도성 및 용량성 부하에서의 전압·전류 선행/지연 관계를 구현할 수 있습니다.
- 정류기 부하 시뮬레이션 모드 : 비선형 정류기 부하 시험에 적합한 모드로, CC/CP 모드 설정과 함께 파형 파라미터(예: 파형 계수 WF: 0~2.121, CF = WF × 1.414) 설정을 지원합니다.
독립형 DC 출력 확장 (-DC 옵션)
-DC 옵션을 적용하면 DC 출력 모드를 사용할 수 있습니다. 출력은 DC 및 AC 0~100Hz를 지원하며, 30Hz 이하에서는 최대 출력 전력 및 전류가 50%까지 제한됩니다.
라인임피던스 시뮬레이션(-IMP 옵션)
-IMP 옵션은 R 및 L 값을 설정하여 라인임피던스를 시뮬레이션 할 수 있도록 설계되었습니다.
설정 범위는 다음과 같습니다.
Rmax = 0.2 × Urated / Irated
Lmax = Rmax / 314
주의 사항
1.회생형 전자부하로 동작하는 ESA-LD는 정현파 입력을 기준으로 설계되었습니다.
입력 파형이 순수 정현파가 아닐 경우 출력 전류 파형에 왜곡이 발생할 수 있습니다.
-LD 옵션은 반드시 -R 옵션과 함께 사용해야 합니다.
2.WF = 1일 때 출력 파형은 정현파이며, WF < 1일 경우 클리핑 파형, WF > 1일 경우 정류 파형이 됩니다.

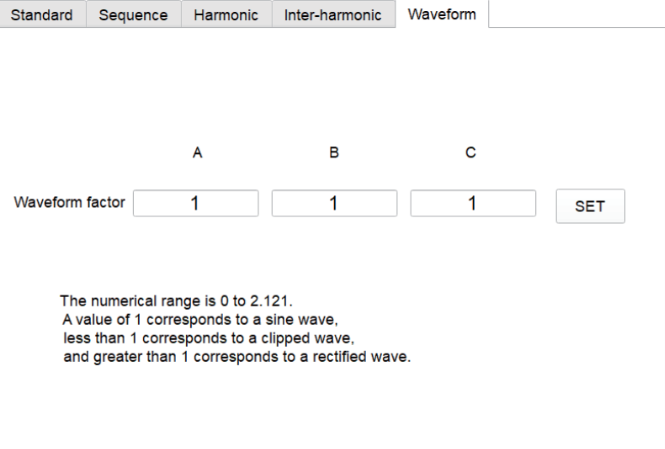

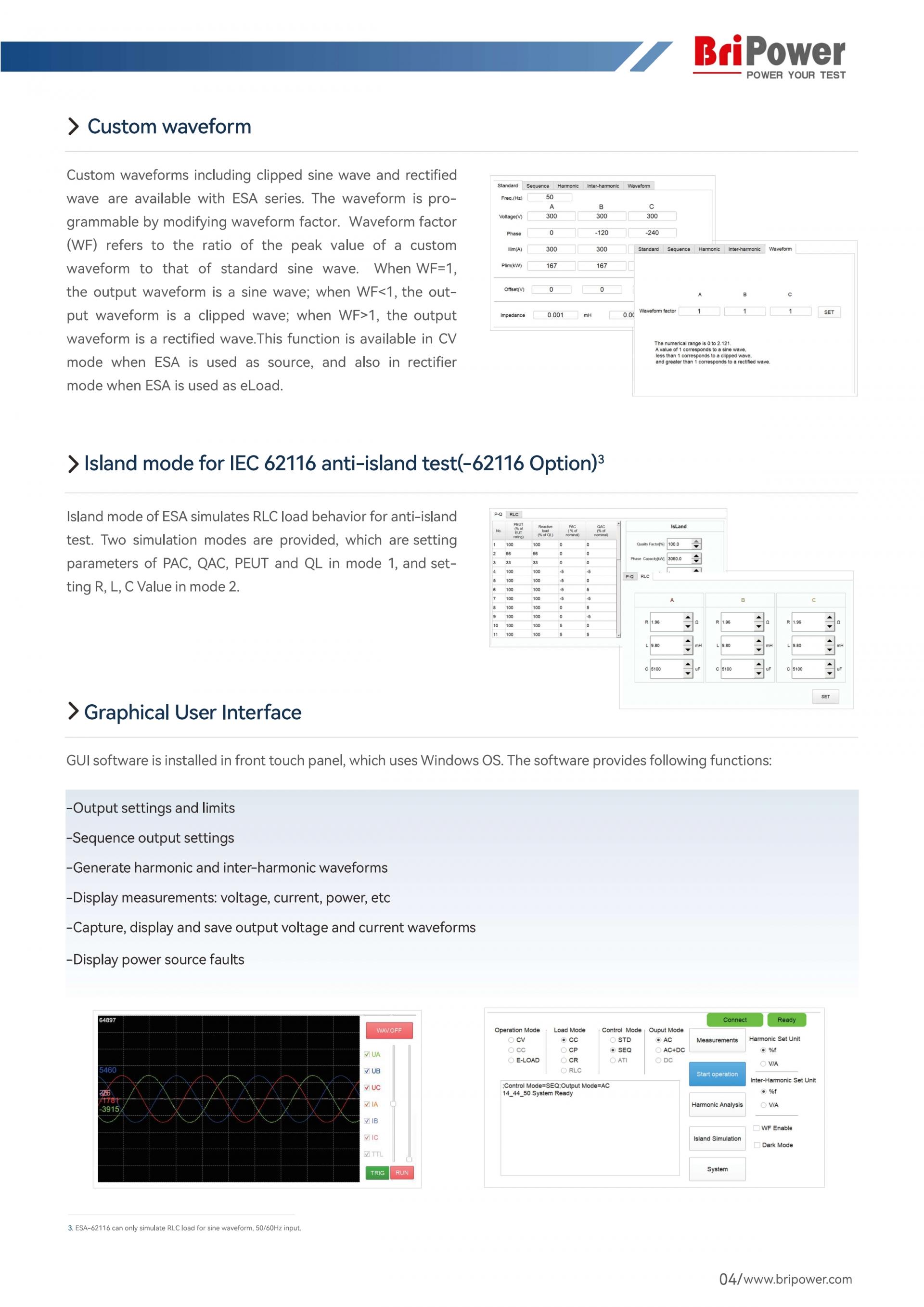

사용자 지정 파형
ESA 시리즈는 클리핑 정현파 및 정류 파형을 포함한 사용자 정의 파형 출력을 지원합니다. 파형은 **파형 계수(WF)**를 조정하여 프로그래밍할 수 있으며, WF는 사용자 정의 파형의 피크 값과 표준 정현파 피크 값의 비율을 의미합니다.
WF = 1: 정현파
WF < 1: 클리핑 파형
WF > 1: 정류 파형
이 기능은 ESA를 전원(Source)으로 사용할 경우 CV 모드에서, 전자부하(eLoad)로 사용할 경우 정류기 모드에서 제공됩니다.
 |  |
IEC 62116 단독운전 방지 시험용 아일랜드 모드 (-62116 옵션)
ESA의 아일랜드 모드는 IEC 62116 규격에 따른 단독운전 방지 시험을 위해 RLC 부하 거동을 시뮬레이션합니다. 두 가지 시뮬레이션 모드를 제공하며,

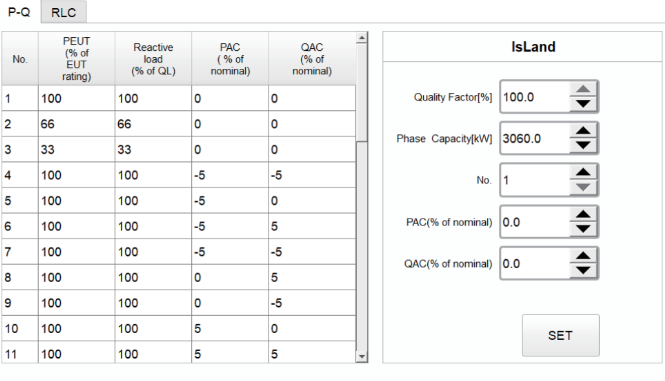

모드 1: PAC, QAC, PEUT, QL 파라미터 설정

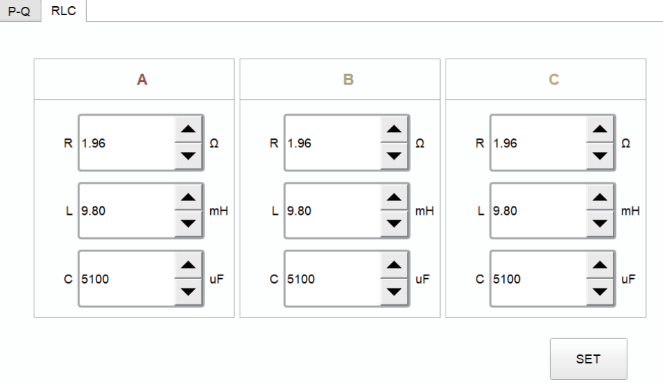

모드 2: R, L, C 값 직접 설정
방식으로 시험 요구사항에 맞는 설정이 가능합니다.
 |  |

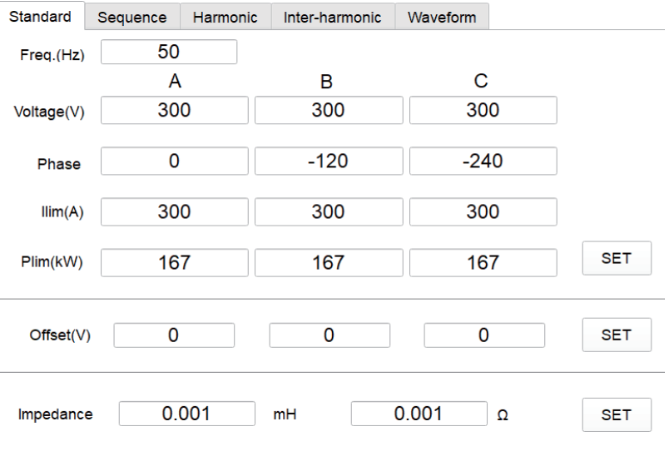

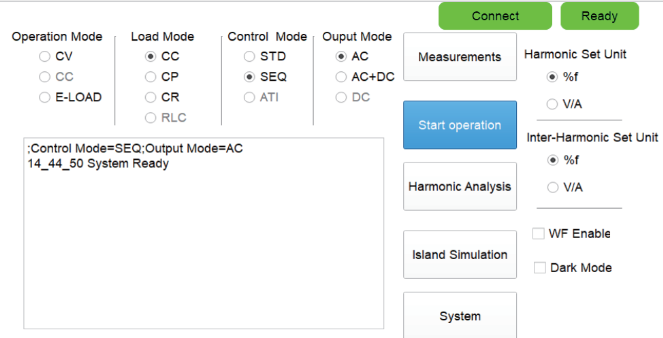

사용자 인터페이스 (전면 패널)
- ESA 시리즈는 전면 터치 패널에 Windows OS 기반의 GUI 소프트웨어가 설치되어 있으며, 다음과 같은 기능을 제공합니다.
- 출력 제한 및 출력값 설정
- 시퀀스 출력 설정: 출력 상전압, 위상각, 주파수, 출력 ON/OFF 위상각 등 출력과 관련된 파라미터 설정

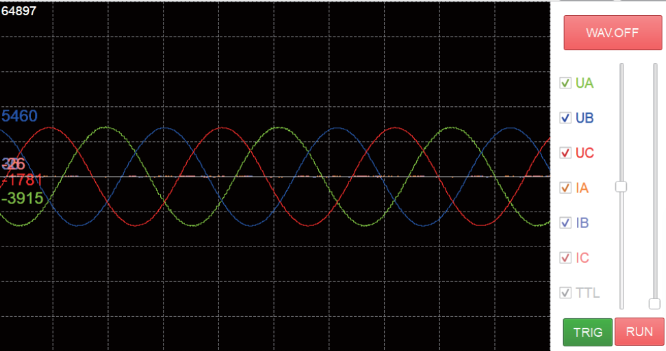

- 전압, 전류, 전력 등의 실시간 측정값 표시
- 고조파 및 인터하모닉 파형 생성 (최대 50차 고조파 파형)
- 출력 전압 및 전류 파형 이미지 캡처, 표시 및 저장
- 제품의 동작 시 고장 상태 표시
 |  |

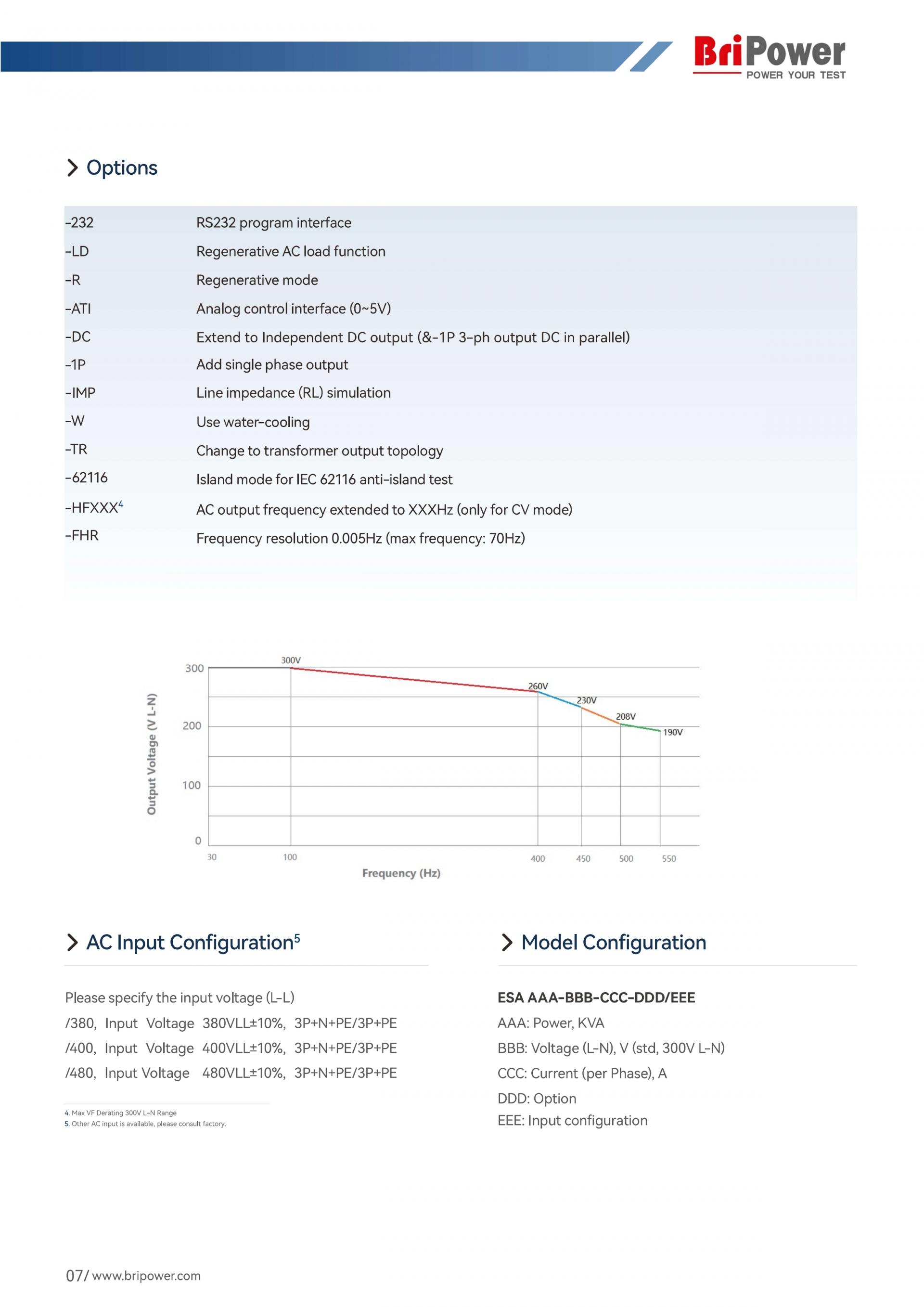

옵션 및 액세서리
- 232: 옵션_RS232 프로그램 인터페이스
- ATI: 옵션_아날로그 제어 인터페이스(0~5V)
- LD: 옵션_회생 AC 부하 기능
- R: 옵션_회생 모드
- DC: 옵션_확장을 통해 독립적인 DC 출력 제공 (&-1P 3상 출력 DC 병렬 연결)
- 1P: 옵션_단상 출력 추가
- IMP: 옵션_라인 임피던스(RL) 시뮬레이션
- MS: 옵션_마스터-슬레이브 인터페이스
- W: 옵션_수냉식 사용
- TR: 옵션_변압기 출력 토폴로지 변경
- 62116: 옵션_lEC 62116 안티아일랜드 테스트용 아일랜드 모드
- HFXXX: 옵션_AC 출력 주파수 확장 (최대 550Hz/출력 전압 제한)
- FHR: 옵션_주파수 해상도 0.005Hz (최대 주파수: 70Hz)
입력 전원 사양 택 1 _ 필수(공장출하 옵션)
/380 : 입력전원 사양 380V L-L
/400 : 입력전원 사양 400V L-L
/480 : 입력전원 사양 480V L-L
