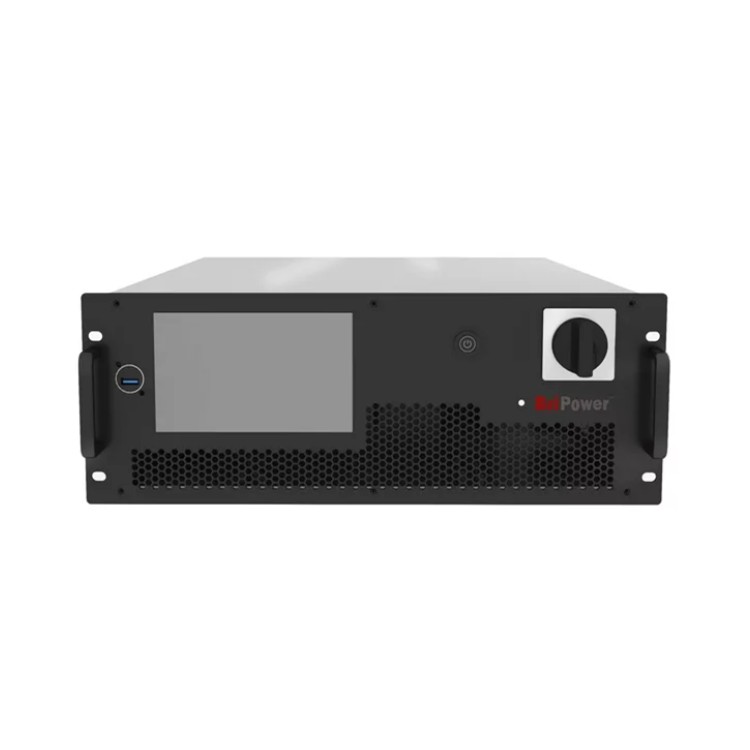

고조파(Harmonic) 및 인터-하모닉(inter-harmonic) 파형 생성

원산지	CHINA
제조사	BRI POWER
브랜드	BRI POWER
무게	1kg

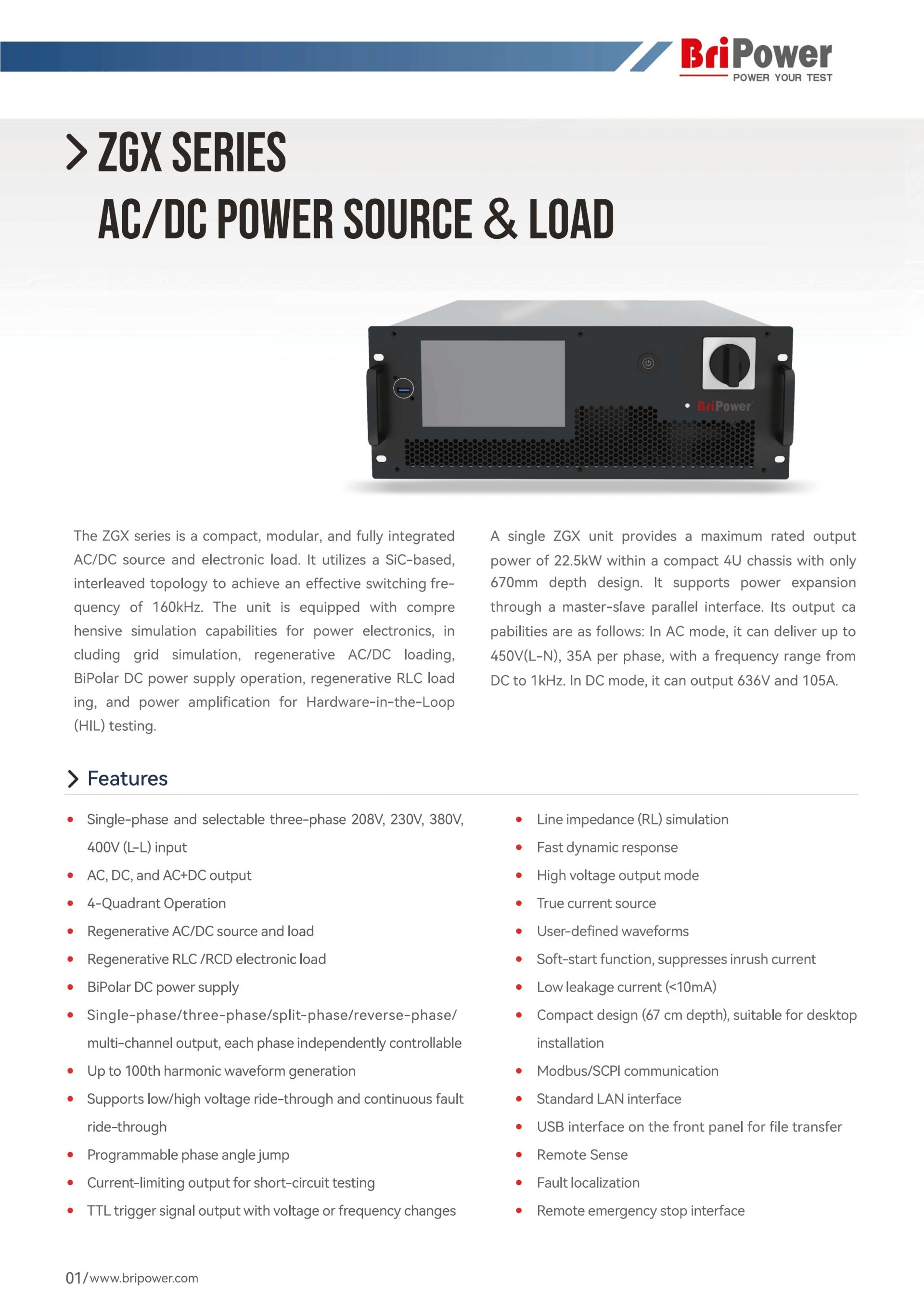

제품 특징

입력 사양 (공장 출하 옵션) : 208V, 230V, 380V, 400V (L-L) 택 1.
AC, DC 및 AC+DC 출력 지원.
4사분면(4-Quadrant) 동작 지원.
회생형 AC/DC 전원 및 로드 동작 지원.
회생형 RLC / RCD 전자부하 동작 지원.
바이폴라 DC 전원 동작 지원.
단상 / 삼상 / 분상(Split-phase) / 역상(Reverse phase) / 멀티채널 출력 지원, 각 상 독립 제어 가능.
최대 100차 고조파 파형 생성 가능.
고전압 및 저전압 내성테스트(HVRT/LVRT) 지원.
프로그래머블 위상각 점프(Phase Angle Jump) 기능 가능.
단락 시험을 위한 전류 제한 출력 가능.
전압 또는 주파수 변화에 따른 TTL 트리거 신호 출력 가능.
라인 임피던스(RL) 시뮬레이션
빠른 응답 속도 (Slew rate : 3V/us, 0.4A/us)
고전압 출력 모드
트루 전류 소스 (True Current Source) 기능
사용자 정의 파형 생성
소프트 스타트 기능으로 돌입 전류 억제
낮은 누설 전류 (<10mA)
컴팩트한 제품 사이즈 (440 x 670 x 178 mm / WxDxH)
Modbus / SCPI 통신 지원
표준 LAN 인터페이스
전면 패널 USB 인터페이스를 통한 파일 전송 지원 리모트 센스(Remote Sense) 기능
고장 위치 진단(Fault Localization) 기능 탑재
원격 비상 정지(Remote Emergency Stop) 인터페이스 지원

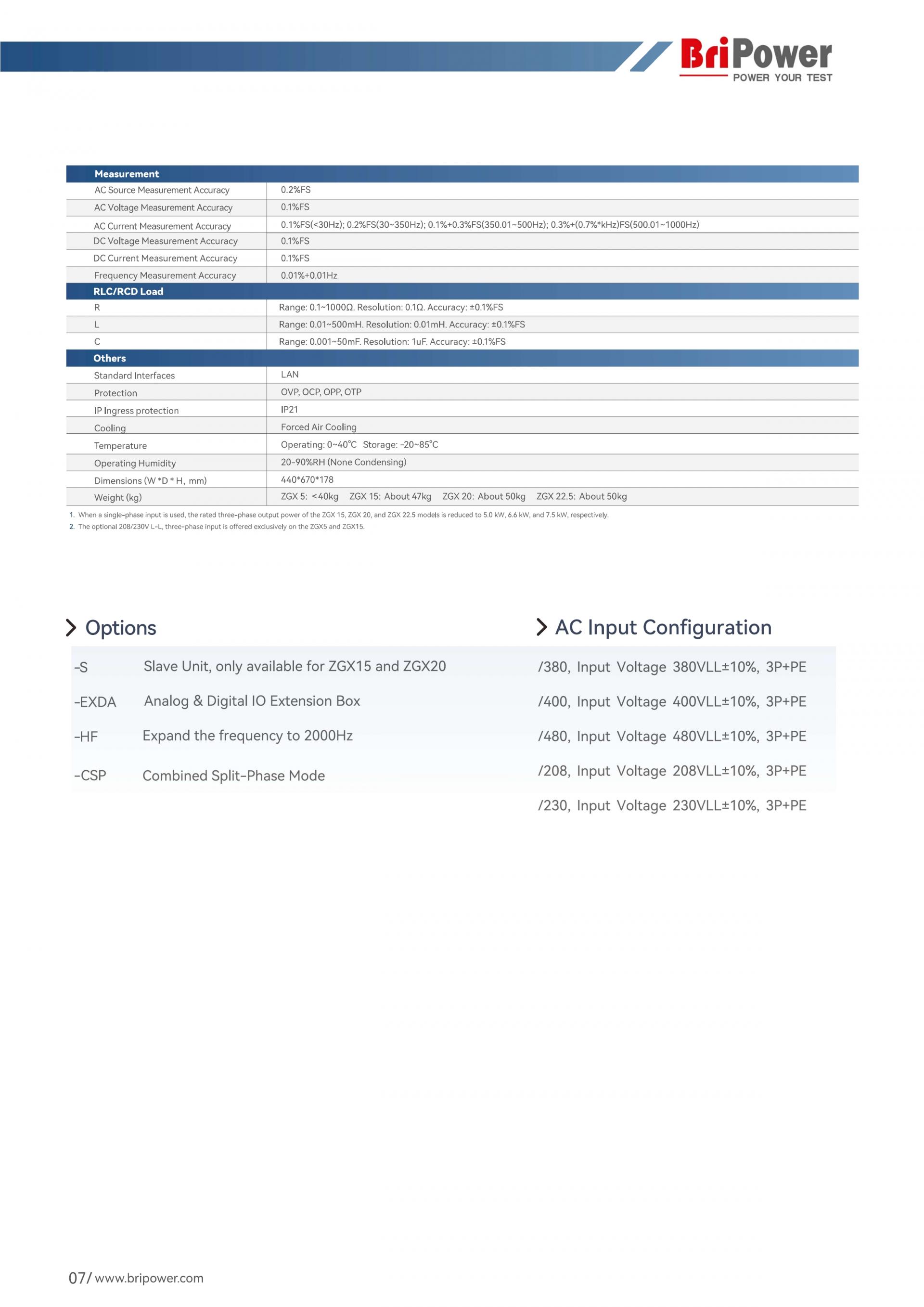

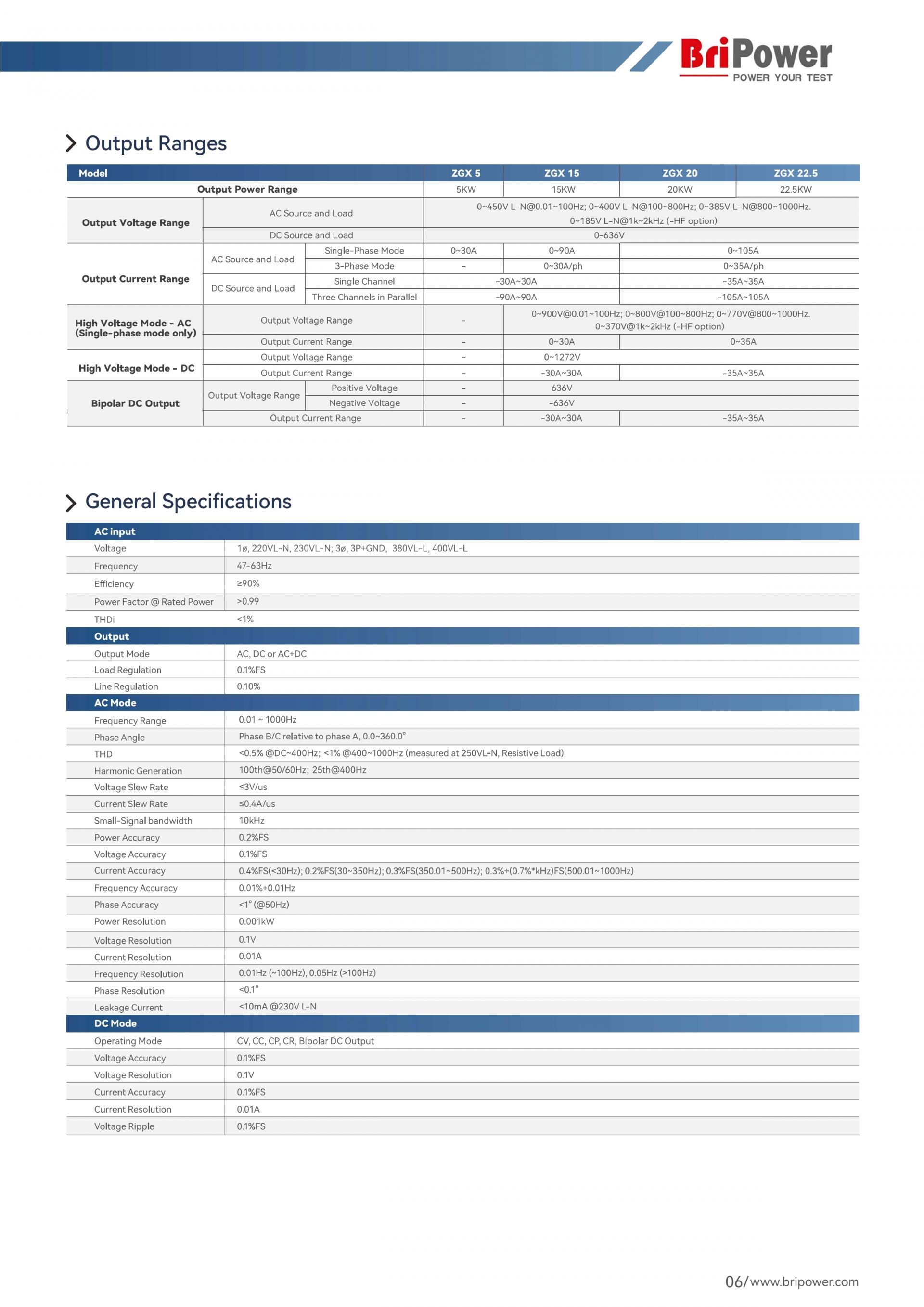

제품 기능 및 이점

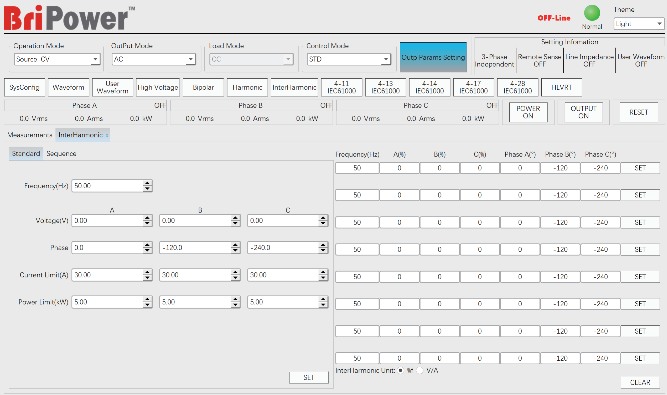

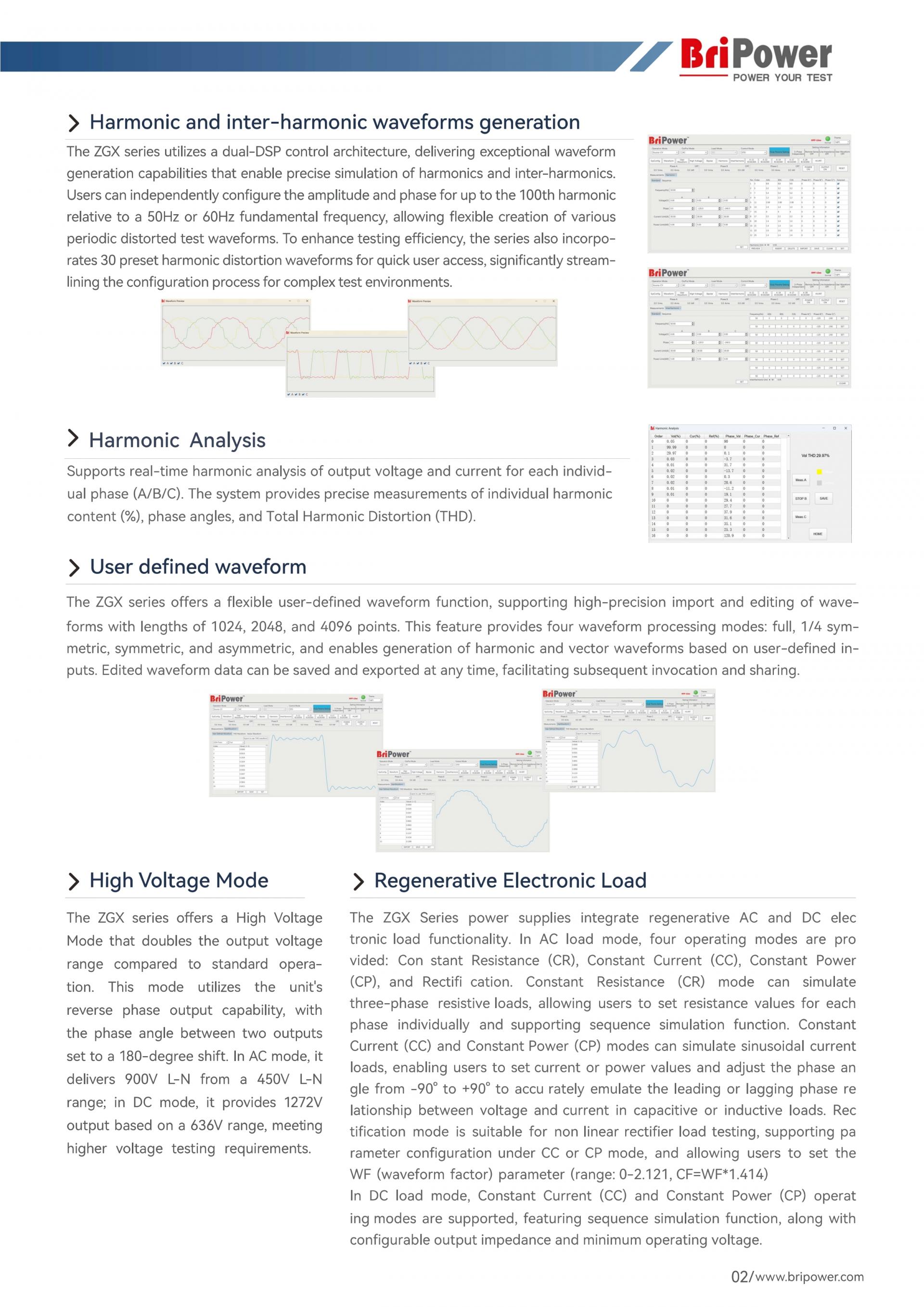

고조파(Harmonic) 및 인터-하모닉(inter-harmonic) 파형 생성

ZGX 시리즈는 듀얼 DSP 제어 아키텍처를 적용하여 정밀한 고조파 및 인터하모닉 시뮬레이션이 가능한 우수한 파형 생성 성능을 제공합니다. 사용자는 50Hz 또는 60Hz 기본파를 기준으로 최대 100차 고조파까지 각 고조파의 진폭과 위상을 독립적으로 설정할 수 있어, 다양한 주기 왜곡 시험 파형을 유연하게 생성할 수 있습니다. 또한 시험 효율 향상을 위해 30종의 왜곡된 고조파 파형 정보를 기본 제공하여, 복잡한 시험 환경에서도 신속한 설정이 가능합니다.

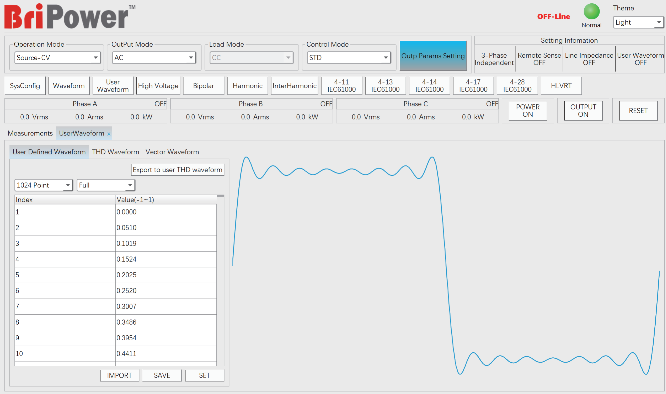

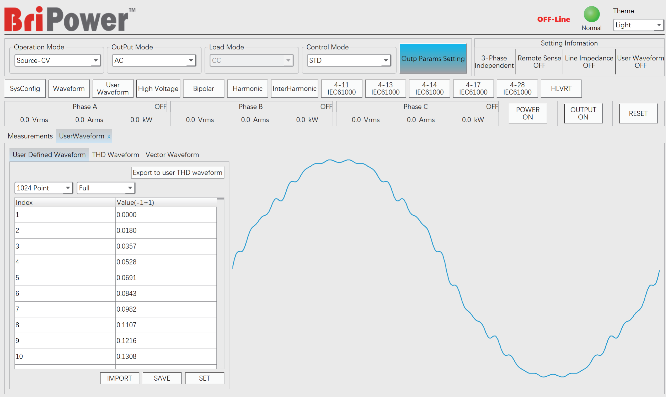

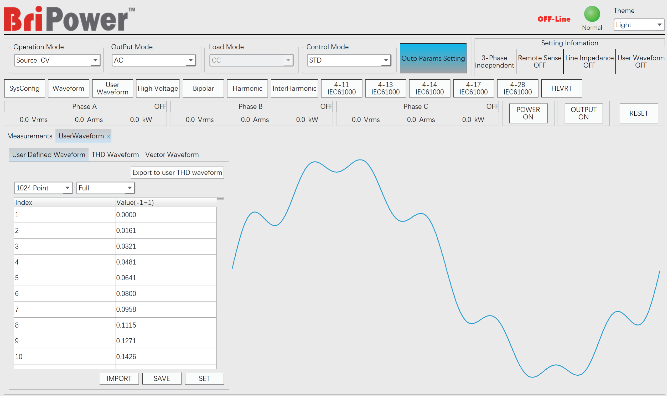

사용자 정의 파형

ZGX 시리즈는 1024, 2048, 4096 포인트 길이의 고정밀 사용자 정의 파형을 불러오기 및 편집할 수 있는 기능을 제공합니다. 파형 처리 모드는 전체(Full), 1/4 대칭(1/4 Symmetric), 대칭(Symmetric), 비대칭(Asymmetric)의 네 가지를 지원하며, 사용자 정의 입력을 기반으로 고조파 및 벡터 파형을 생성할 수 있습니다. 편집된 파형 데이터는 언제든지 저장 및 내보내기가 가능하여, 재사용 및 공유가 용이합니다.

고전압 출력 모드

ZGX 시리즈 제품은 표준 동작 대비 출력 전압 범위를 2배로 확장하는 고전압 출력 모드를 제공합니다. 본 모드는 장비의 역상 출력 기능을 활용하여 두 출력 간 위상각을 180°로 설정합니다. AC 모드에서는 450V L-N 범위를 기반으로 최대 900V L-N 출력을 제공하며, DC 모드에서는 636V 범위를 기반으로 최대 1272V 출력을 제공하여 고전압 시험에 유용합니다.

전자 부하 시험 기본 모드

ZGX 시리즈 제품은 회생형 AC 및 DC 전자부하 기능을 탑재하고 있습니다.

AC 부하 모드에서는 정저항(CR), 정전류(CC), 정전력(CP), 정류(Rectification)의 네 가지 동작 모드를 제공합니다.

CR 모드: 삼상 저항성 부하를 시뮬레이션하며, 각 상의 저항 값을 개별 설정할 수 있고 상 순서 시뮬레이션 기능을 지원합니다.

CC/CP 모드: 정현파 전류 부하를 시뮬레이션하며, 전류 또는 전력 값을 설정하고 위상각을 -90°부터 +90°까지 조정하여 용량성 또는 유도성 부하에서의 전압·전류 선행/지연 관계를 정밀하게 구현할 수 있습니다.

정류 모드: 비선형 정류기 부하 시험에 적합하며, CC 또는 CP 모드 기반의 파라미터 설정과 WF(파형 계수, 범위: 0~2.121, CF=WF×1.414) 설정을 지원합니다.

DC 부하 모드에서는 정전류(CC) 및 정전력(CP) 모드를 지원하며, 시퀀스 시뮬레이션 기능과 함께 출력 임피던스 및 최소 동작 전압을 설정할 수 있습니다.

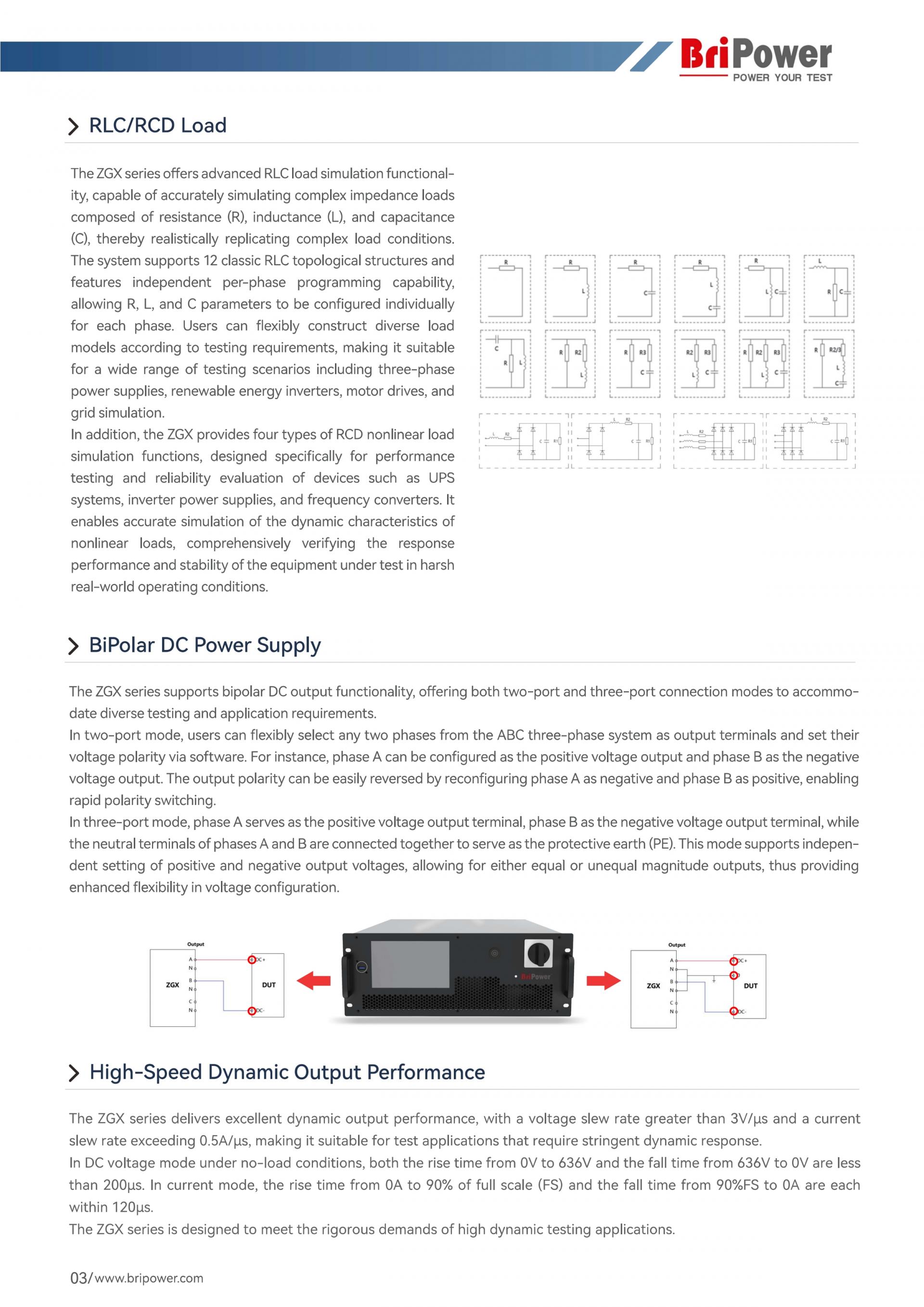

RLC/RCD 부하 시험 모드

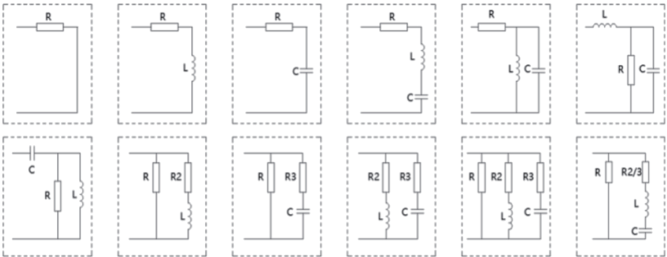

ZGX 시리즈는 저항(R), 인덕턴스(L), 커패시턴스(C)로 구성된 복합 임피던스 부하를 정밀하게 시뮬레이션 할 수 있는 고급 RLC 부하 기능을 제공합니다. 총 12가지 표준 RLC 토폴로지를 지원하며, 각 상별로 R, L, C 파라미터를 독립적으로 설정할 수 있습니다. 이를 통해 삼상 전원, 신재생에너지 인버터, 모터 드라이브, 그리드 시뮬레이션 등 다양한 시험 환경에 적합한 부하 모델을 유연하게 구성할 수 있습니다.

또한 ZGX는 4종의 RCD 비선형 부하 시뮬레이션 기능을 제공하여 UPS, 인버터 전원, 주파수 변환기 등의 성능 시험 및 신뢰성 평가에 적합합니다. 실제 운용 환경과 유사한 비선형 부하의 동적 특성을 정밀하게 구현함으로써, 시험 대상 장비의 응답 특성과 안정성을 종합적으로 검증할 수 있습니다.

BRI POWER ZGX Series 양방향 AC/DC 전원공급기

바이폴라 DC 출력 모드 (양방향 파워 공급 기능)

ZGX 시리즈는 바이폴라 DC 출력 기능을 지원하며, 2포트 및 3포트 연결 모드를 제공합니다.

2포트 모드에서는 ABC 삼상 중 임의의 두 상을 출력 단자로 선택하고, 소프트웨어를 통해 전압 극성을 설정할 수 있습니다. 예를 들어 A상을 양극, B상을 음극으로 설정할 수 있으며, 설정 변경을 통해 극성을 즉시 반전할 수 있어 신속한 극성 전환이 가능합니다.

3포트 모드에서는 A상을 양극, B상을 음극 출력으로 사용하고 A상과 B상의 중성점을 연결하여 보호 접지(PE)로 사용합니다. 이 모드는 양극과 음극 전압을 독립적으로 설정할 수 있어 동일 또는 비대칭 전압 구성도 가능합니다.

고속 동적 출력 성능

ZGX 시리즈는 최대 전압 슬루율 3V/us, 최대 전류 슬루율 0.4A/us의 우수한 동적 특성 출력 성능을 제공하여, 고속 동적 응답 속도가 요구되는 시험에 적합합니다. 무부하 DC 전압 모드에서 0V→636V 상승 시간과 636V→0V 하강 시간은 각각 200us 이하이며, 전류 모드에서는 0A→정격의 90% 및 90%→0A 전환 시간이 각각 120us 이내입니다. ZGX 시리즈는 고속 동적 특성을 요구하는 시험이 가능하도록 설계되었습니다.

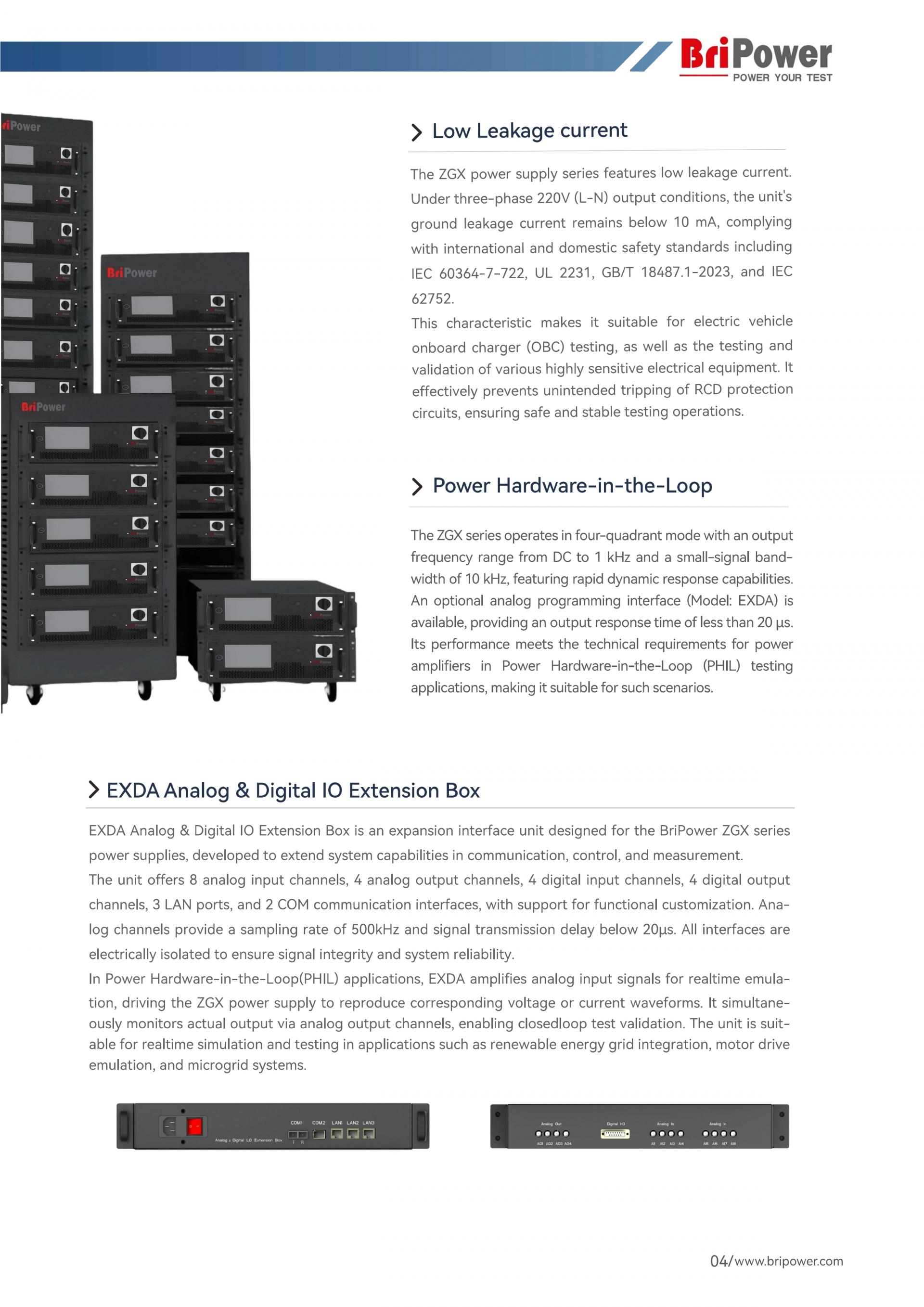

낮은 누설 전류

ZGX 제품은 낮은 누설 전류 특성을 갖추고 있습니다. 삼상 220V(L-N) 출력 조건에서 접지 누설 전류는 10mA 이하로 유지되며, IEC 60364-7-722, UL 2231, GB/T 18487.1-2023, IEC 62752 등 국제 안전 규격을 충족합니다. 이 특성은 전기자동차 OBC시험 및 고감도 전기 장비 시험에 적합하며, RCD 보호 회로의 오동작을 방지하여 안전하고 안정적인 시험 환경을 보장합니다.

Power Hardware-in-the-Loop

ZGX 시리즈는 DC~1kHz의 출력 주파수 범위와 10kHz의 소신호 대역폭을 갖는 4사분면 동작을 지원하며, 빠른 응답속도를 제공합니다. 아날로그 프로그래밍 인터페이스(EXDA) 옵션 기능을 사용하면 출력 응답 시간 20us 이하를 구현할 수 있습니다. 이는 PHIL 시험용 전력 증폭기의 기술 요구사항을 충족하는 성능으로, 해당 응용 분야 시험에 적합합니다.

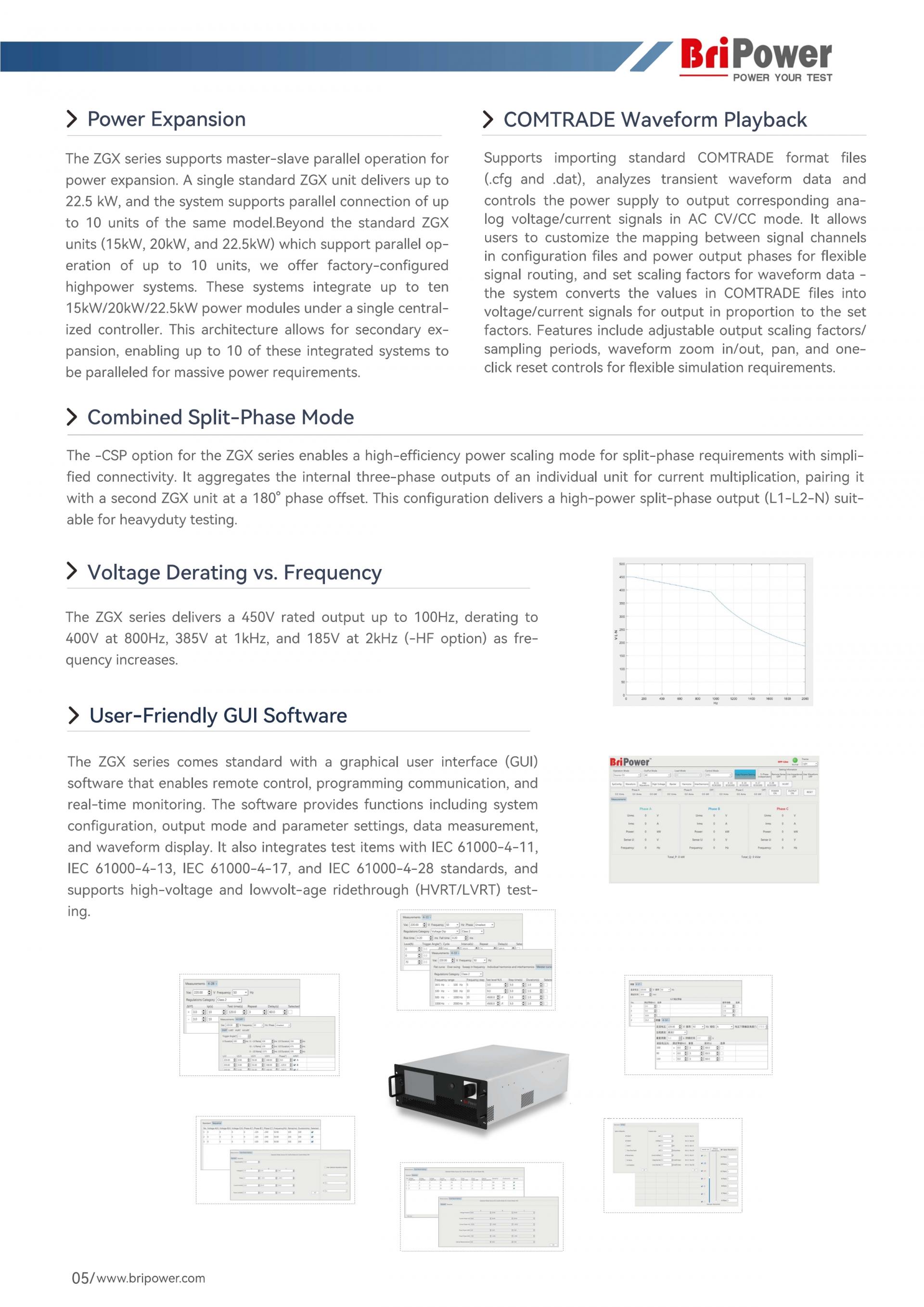

병렬 확장

ZGX 시리즈는 마스터-슬레이브 병렬 연결을 통해 출력 확장이 가능합니다. 표준 ZGX 단일 유닛은 최대 22.5kW를 제공하며, 동일 모델 최대 10대까지 병렬 연결할 수 있습니다. 더 높은 출력이 필요한 경우, 주문 제작 형식으로 제품의 공급이 가능합니다. 표준 제품의 경우, 최대 225kW까지 확장할 수 있습니다.

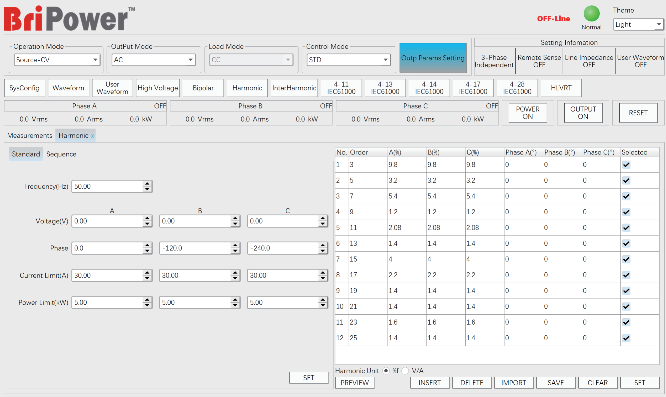

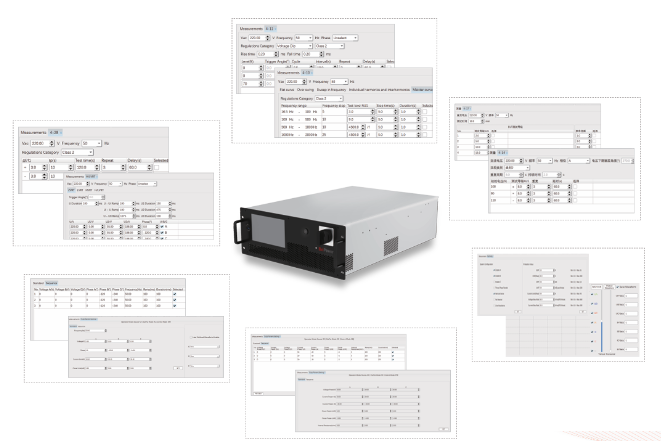

사용자 친화적인 GUI 소프트웨어

ZGX 시리즈는 원격 제어, 프로그래밍 통신 및 실시간 모니터링이 가능한 GUI 소프트웨어를 기본 제공합니다. 본 소프트웨어는 시스템 설정, 출력 모드 및 파라미터 설정, 데이터 측정, 파형 표시 기능을 포함하며, IEC 61000-4-11, IEC 61000-4-13, IEC 61000-4-17, IEC 61000-4-28 규격 기반 시험 항목을 통합 지원합니다. 또한 고전압/저전압 라이드스루(HVRT/LVRT) 시험을 지원합니다.
