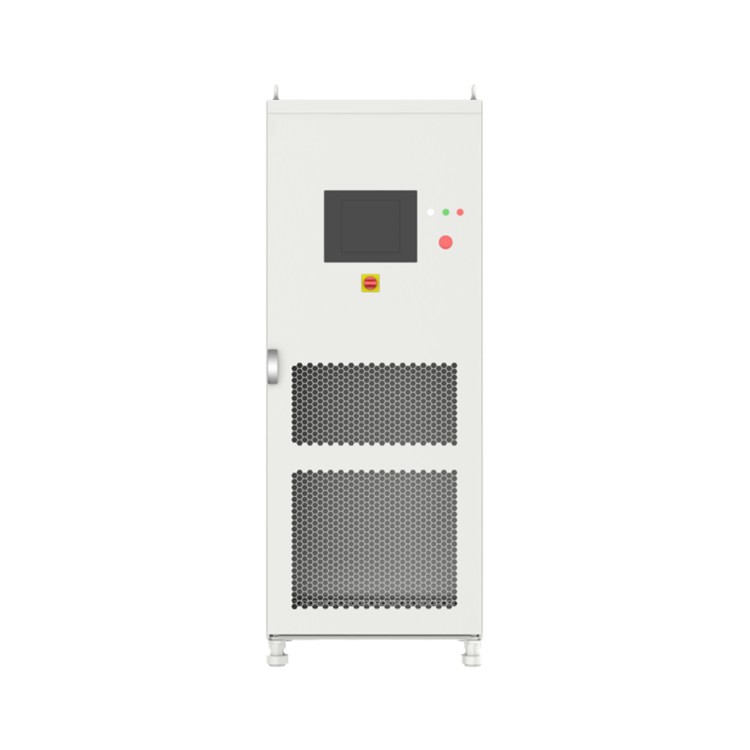

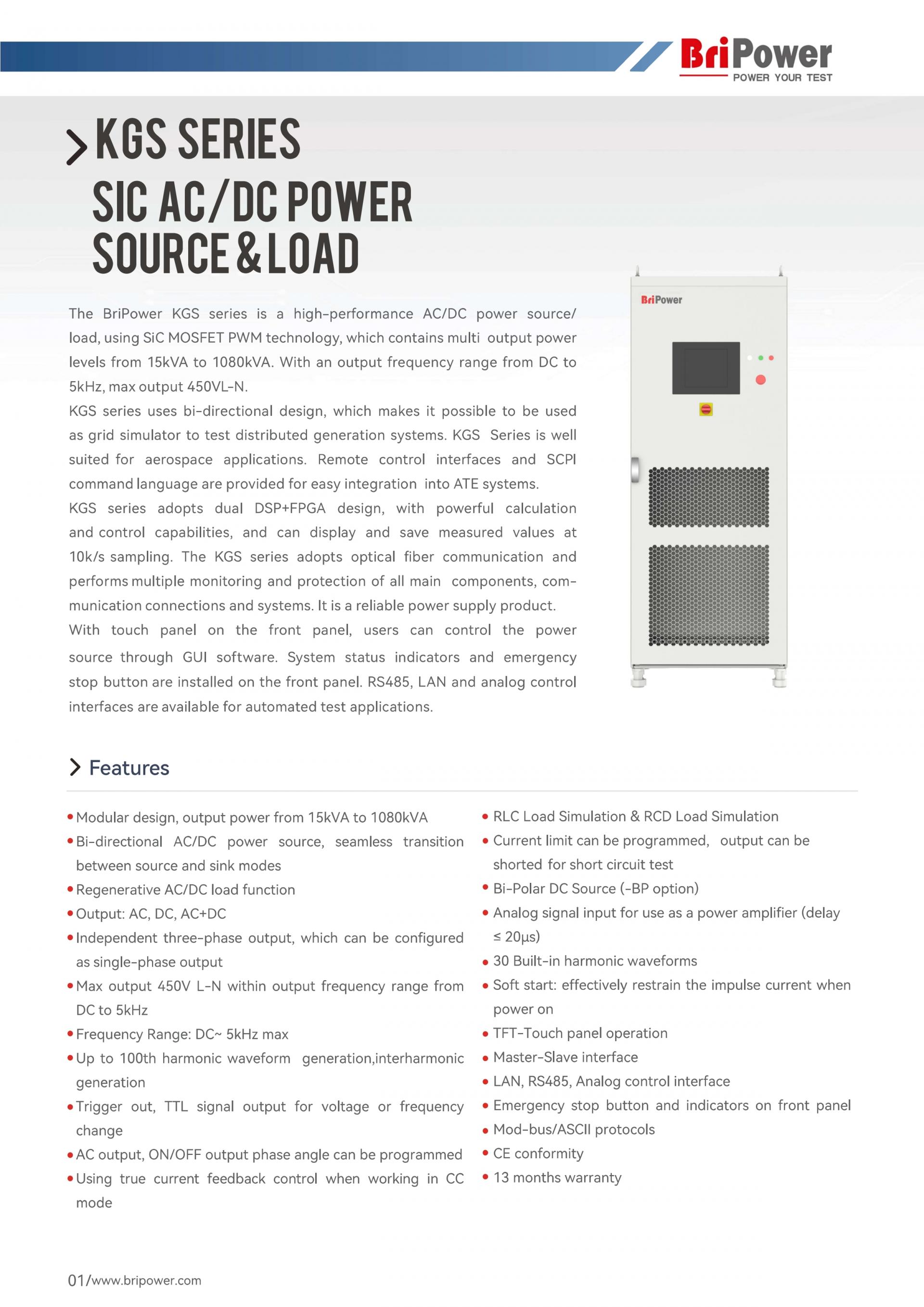

KGS 시리즈는 분산발전시스템(DG) 시험을 위한 고성능·고속 동적특성을 지닌 그리드 시뮬레이터 제품입니다. 에너지저장장치(ESS) PCS, 태양광(PV) 인버터 등 분산발전시스템 설비의 전기적 특성 시험에 적합합니다.

원산지	CHINA
제조사	BRI POWER
브랜드	BRI POWER
무게	1kg

제품 특징

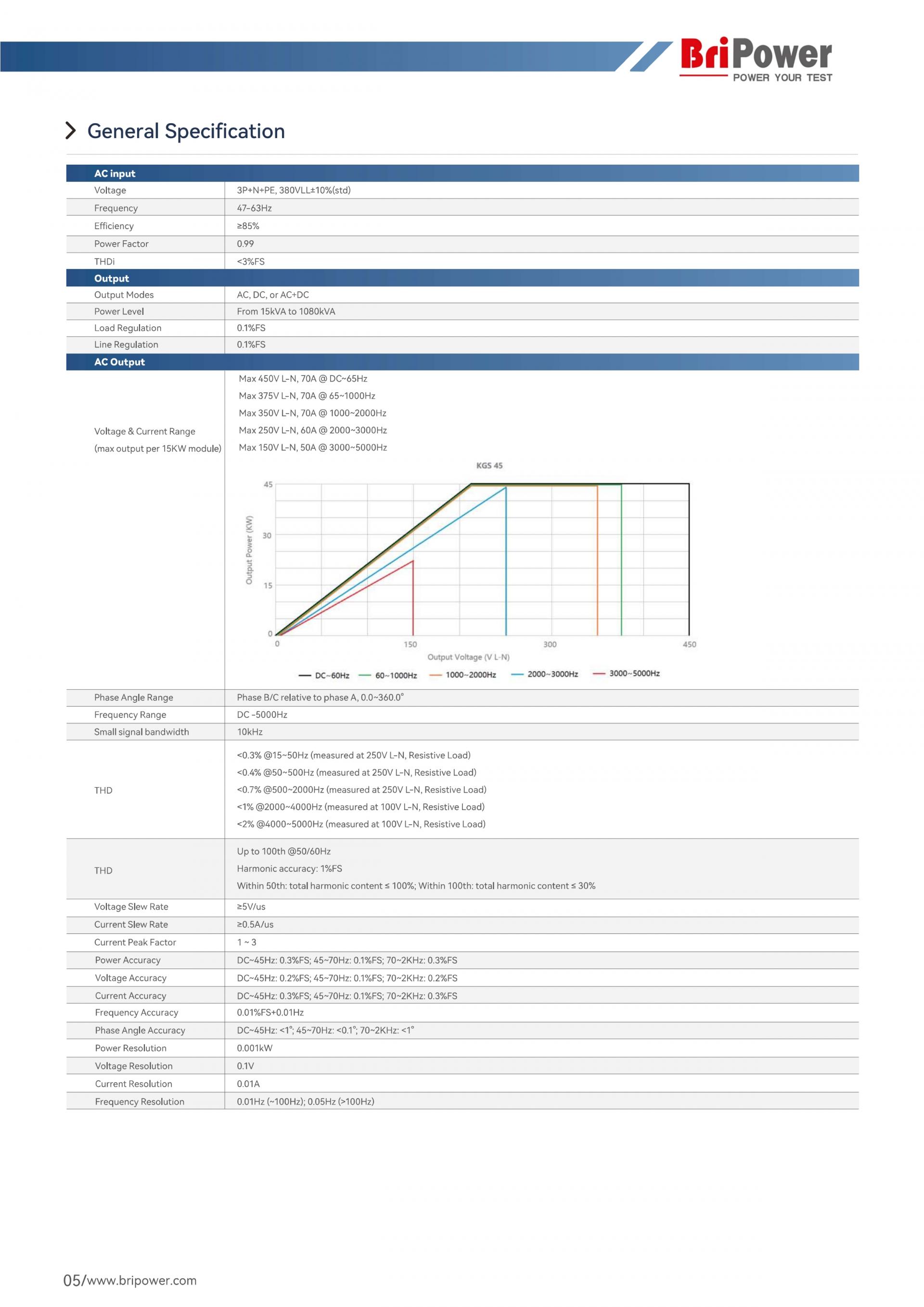

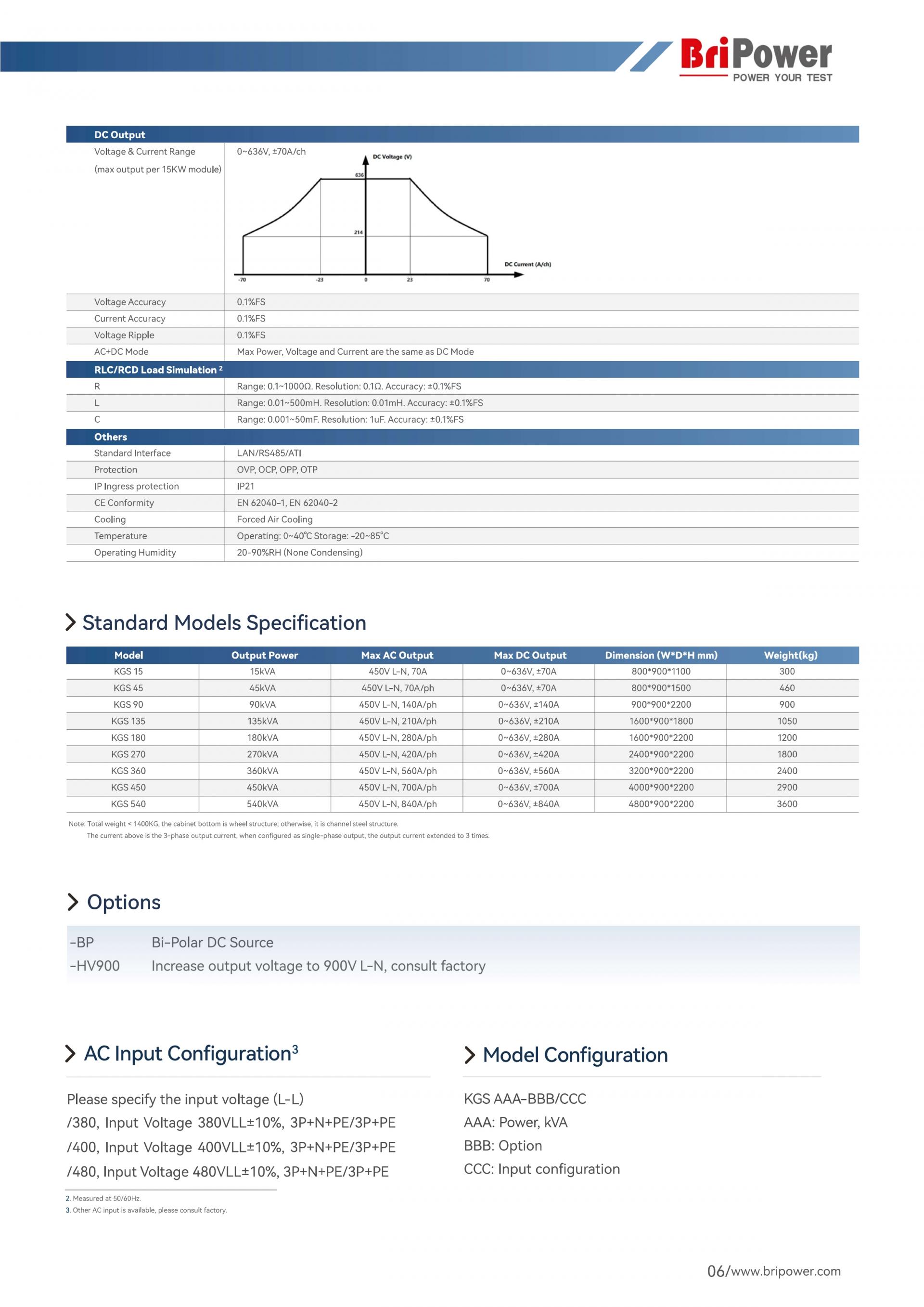

15kVA ~ 1080kVA 급의 모듈형 부품을 이용하여 45kVA 부터 최대 10MVA 제작 가능.
양방향 AC/DC 전원공급기로, 소스(Source) 모드와 싱크(Sink) 모드 간 원활한 전환이 가능.
회생형 AC/DC 전자부하 기능 탑재.
출력 형식: AC, DC, AC+DC
독립형 삼상 출력 구성, 단상 출력으로 설정 가능.
출력 주파수 범위 DC ~ 5kHz 내에서 최대 450V (L-N) 출력 지원.
주파수 범위: DC ~ 5kHz 최대 100차 고조파 및 인터하모닉 파형 생성 가능.
전압 또는 주파수 변화에 따른 트리거 신호 출력 및 TTL 신호 출력 지원.
원격 제어 프로그래밍 가능
CC 모드 동작 시 실시간 측정되는 순간 전류값을 이용하여 동작.
RLC 부하 시뮬레이션 및 RCD 부하 시뮬레이션 지원
전류 제한 값 프로그래밍 가능, 단락 시험을 위한 출력 단락 허용
바이폴라 DC 전원 지원 (-BP 옵션)
전력 증폭기 용도로 사용 가능한 아날로그 신호 입력 지원 (delay time ≤ 20us)
30종의 고조파 파형 내장.
전원 인가 시 발생하는 돌입 전류를 효과적으로 방지하기 위한 소프트스타트 기능 탑재.
TFT 터치 패널 기반 조작
마스터-슬레이브 연결 위한 인터페이스 지원
LAN, RS485, 아날로그 제어 인터페이스 제공
전면 패널 비상 정지 버튼 및 상태 표시등 탑재
Modbus / ASCII 프로토콜 지원

제품 기능 및 이점

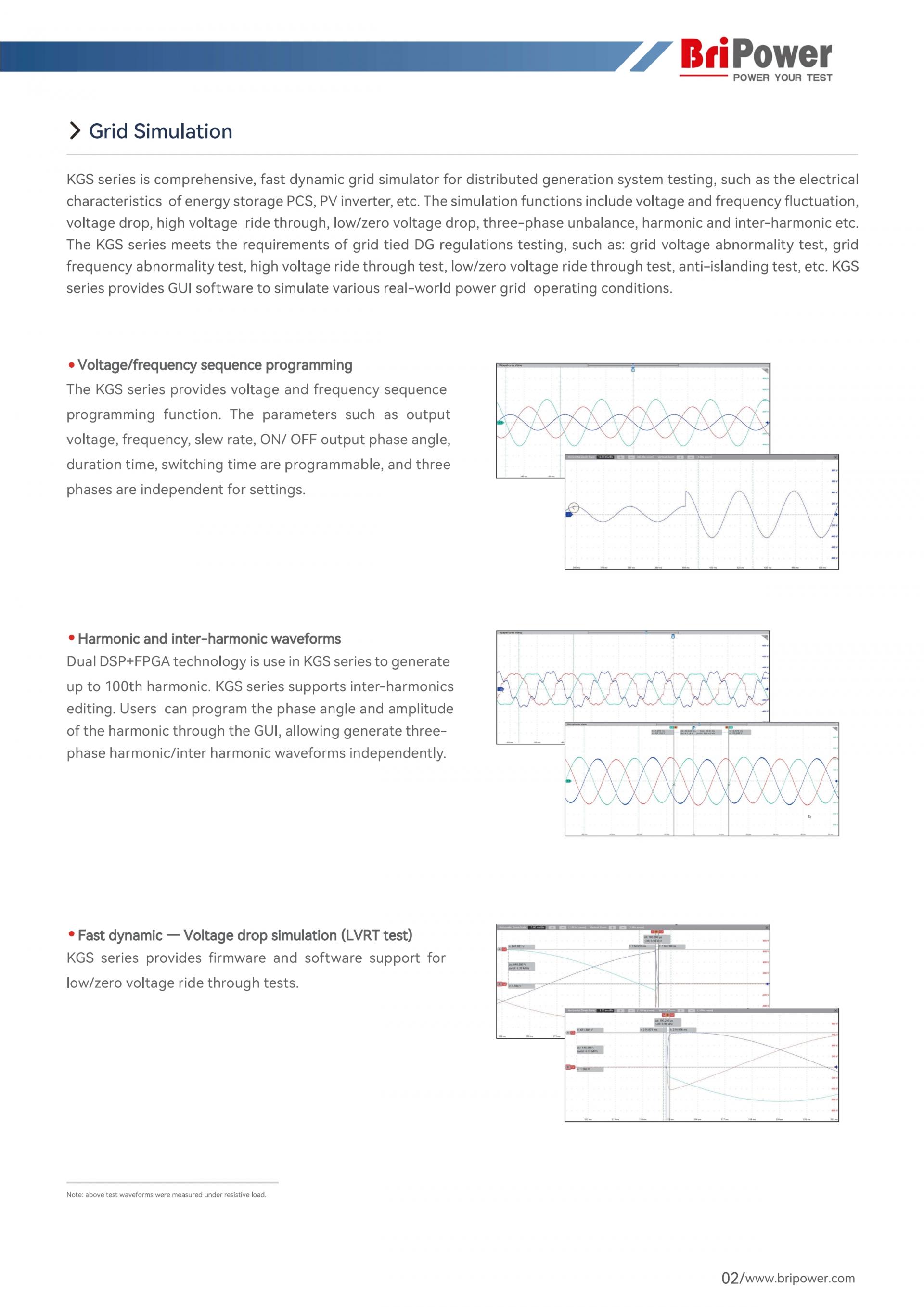

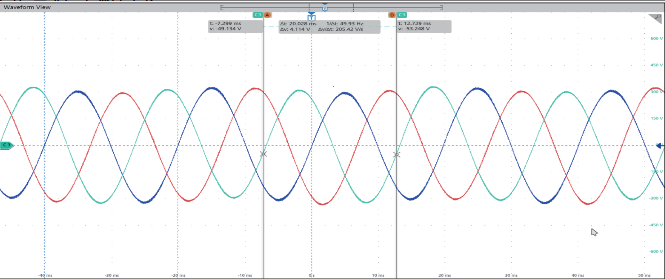

그리드 시뮬레이션

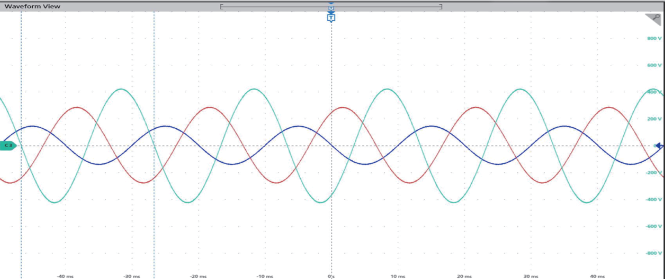

지원하는 시뮬레이션 기능에는 전압 및 주파수 변동, 전압 강하, 고전압 라이드스루(HVRT), 저전압/무전압 라이드스루(LVRT/ZVRT), 삼상 불평형, 고조파 및 인터하모닉 등이 포함됩니다.

KGS 시리즈는 계통 연계형 분산발전시스템 규정 시험 요구사항을 충족하며, 계통 연계형 전압 이상 시험, 계통 주파수 이상 시험, 고전압 라이드스루 시험, 저전압/무전압 라이드스루 시험, 단독운전 방지(Anti-Islanding) 시험 등을 수행할 수 있습니다. 또한 다양한 실제 전력망 운전 조건을 시뮬레이션할 수 있는 GUI 소프트웨어를 제공합니다.

전압/주파수 시퀀스 프로그래밍

KGS 시리즈는 전압 및 주파수 시퀀스 프로그래밍 기능을 제공합니다. 출력 전압, 주파수, 슬루율(Slew Rate), 출력 ON/OFF, 위상각, 지속 시간, 전환 시간 등의 파라미터를 프로그래밍할 수 있으며, 삼상 설정 시 각 상을 독립적으로 설정할 수 있습니다.

BRI POWER KGS Series 고성능 양방향 AC/DC 전원공급기

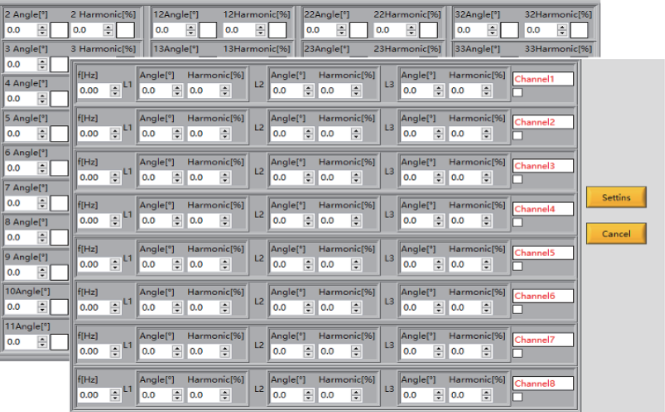

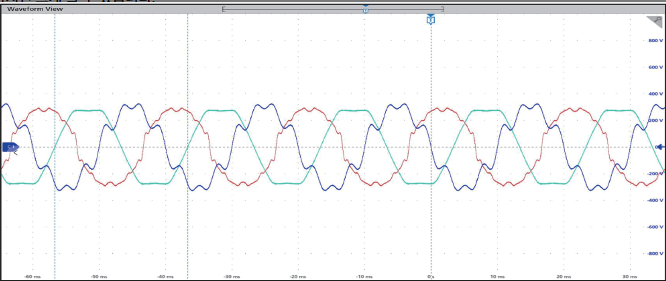

고조파 및 인터-하모닉 파형 생성

KGS 시리즈는 듀얼 DSP + FPGA 기술을 적용하여 최대 100차 고조파 생성이 가능합니다. 인터하모닉 편집 기능을 지원하며, GUI를 통해 고조파의 위상각과 진폭을 설정하여 삼상 고조파 및 인터하모닉 파형을 독립적으로 생성할 수 있습니다.

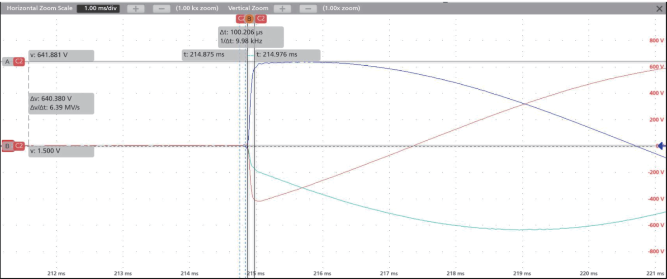

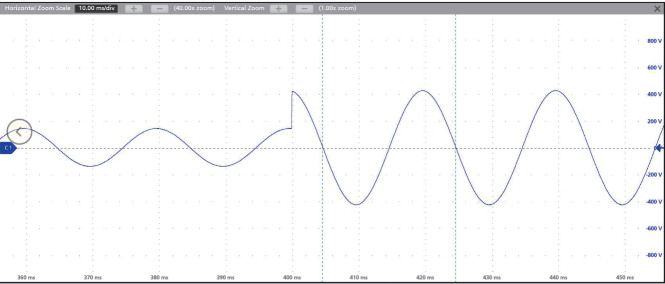

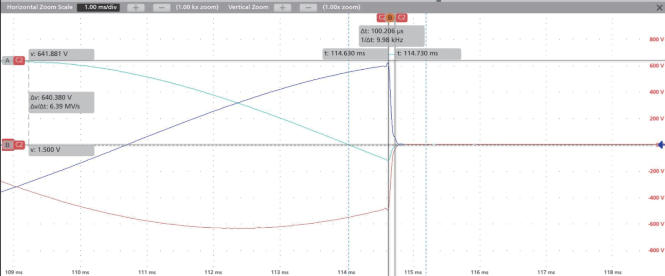

고속 동적 전압 강하 시뮬레이션(LVRT 테스트)

KGS 시리즈는 저전압 및 무전압 라이드스루(LVRT/ZVRT) 시험을 위한 펌웨어 및 소프트웨어 기능을 제공하여, 고속 동적 특성을 가진 전압 강하 시뮬레이션을 지원합니다.

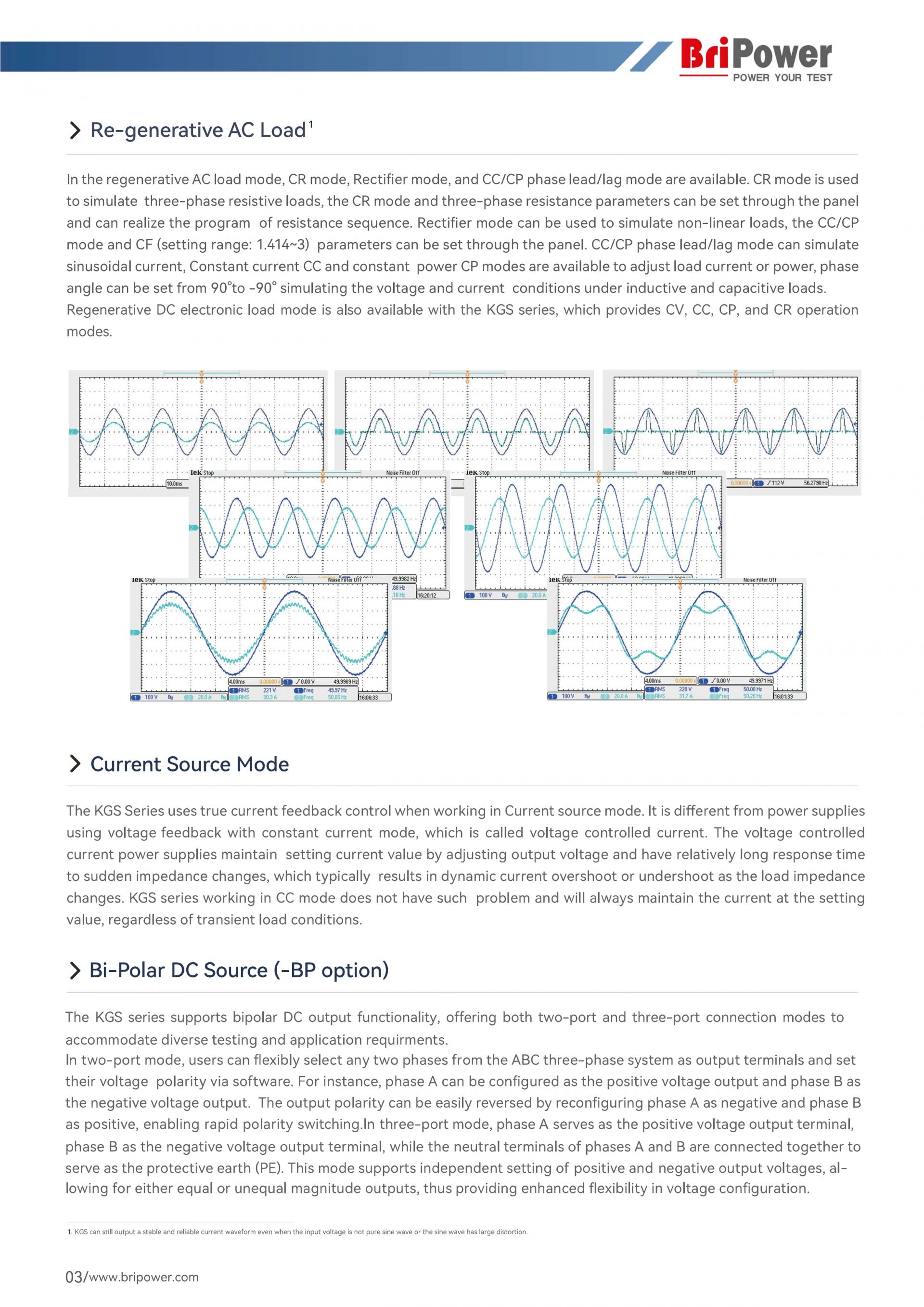

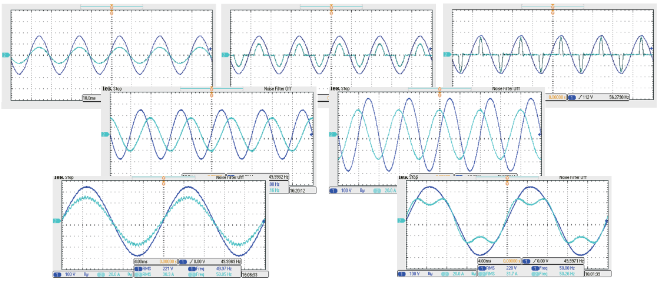

회생형 AC 부하 모드

회생형 AC 부하 모드에서는 정저항(CR) 모드, 정류기(Rectifier) 모드, 그리고 CC/CP 위상 선행·지연(Phase Lead/Lag) 모드를 지원합니다.

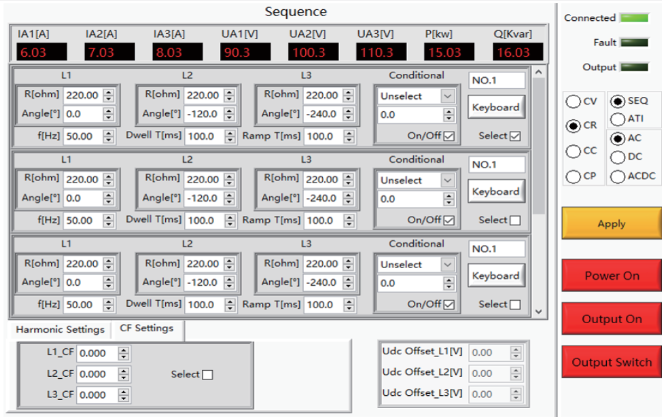

CR 모드는 삼상 저항성 부하를 시뮬레이션에 사용되며, 패널을 통해 CR 모드 및 삼상 저항 파라미터를 설정할 수 있고 시퀀스 프로그래밍을 이용한 시뮬레이션도 가능합니다.

정류기 모드는 비선형 부하 시뮬레이션에 적합하며, 패널을 통해 CC/CP 모드와 CF(설정 범위: 1.414~3) 파라미터를 설정할 수 있습니다.

CC/CP 위상 선행·지연 모드는 정현파 전류 부하를 시뮬레이션하며, 정전류(CC) 및 정전력(CP) 모드를 통해 부하 전류 또는 전력을 조정할 수 있습니다. 위상각은 +90°부터 -90°까지 설정 가능하여, 유도성 및 용량성 부하 조건에서의 전압과 전류의 선행·지연 관계를 정밀하게 구현할 수 있습니다.

KGS 시리즈는 회생형 DC 전자부하 모드 또한 지원하며, 정전압(CV), 정전류(CC), 정전력(CP), 정저항(CR) 동작 모드를 제공합니다.

BRI POWER KGS Series 고성능 양방향 AC/DC 전원공급기

전류 소스 모드

KGS 시리즈는 전류 소스 모드(Current Source Mode) 동작 시 트루 전류 피드백 제어(True Current Feedback Control) 방식을 적용합니다. 이는 전압 피드백 기반의 정전류 모드, 즉 전압 제어형 전류(Voltage Controlled Current) 방식의 전원장치와는 차별화된 제어 방식입니다.

전압 제어형 전류 방식의 전원장치는 설정된 전류 값을 유지하기 위해 출력 전압을 조절하므로, 부하 임피던스가 급격히 변화할 경우 응답 시간이 상대적으로 길어지는 특성이 있습니다. 이로 인해 부하 임피던스 변화 시 동적 전류 오버슈트 또는 언더슈트가 발생하는 경우가 일반적입니다.

반면, KGS 시리즈는 CC 모드에서 동작 시 트루 전류 피드백 제어(True Current Feedback Control) 방식을 적용하여 이러한 문제가 발생하지 않으며, 과도 부하 조건과 무관하게 항상 설정된 전류 값을 안정적으로 유지합니다.

바이폴라 DC 파워 모드(-BP 옵션 필요)

KGS 시리즈는 다양한 시험 조건 및 요구 사항을 충족하기 위해 바이폴라 DC 출력 기능을 지원하며, 2포트 및 3포트 연결 모드를 제공합니다.

2포트 모드에서는 ABC 삼상 시스템 중 임의의 두 상을 출력 단자로 선택할 수 있으며, 소프트웨어를 통해 각 상의 전압 극성을 설정할 수 있습니다. 예를 들어 A상을 양극 출력, B상을 음극 출력으로 구성할 수 있으며, 설정 변경을 통해 A상을 음극, B상을 양극으로 재구성함으로써 출력 극성을 신속하게 전환할 수 있습니다.

3포트 모드에서는 A상을 양극 출력 단자, B상을 음극 출력 단자로 사용하며, A상과 B상의 중성점을 연결하여 보호 접지(PE)로 구성합니다. 이 모드에서는 양극 및 음극 출력 전압을 독립적으로 설정할 수 있어, 동일 또는 비대칭 전압 구성 모두를 지원함으로써 전압 설정의 유연성을 크게 향상시킵니다.

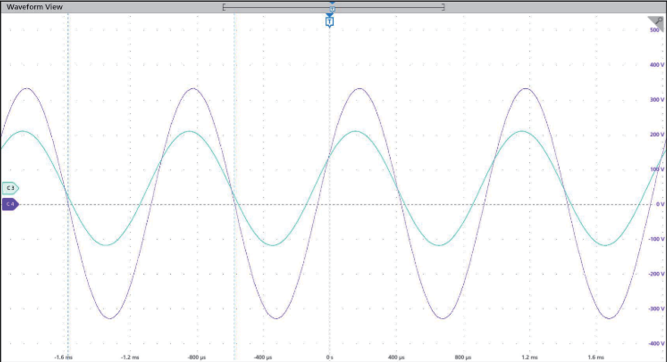

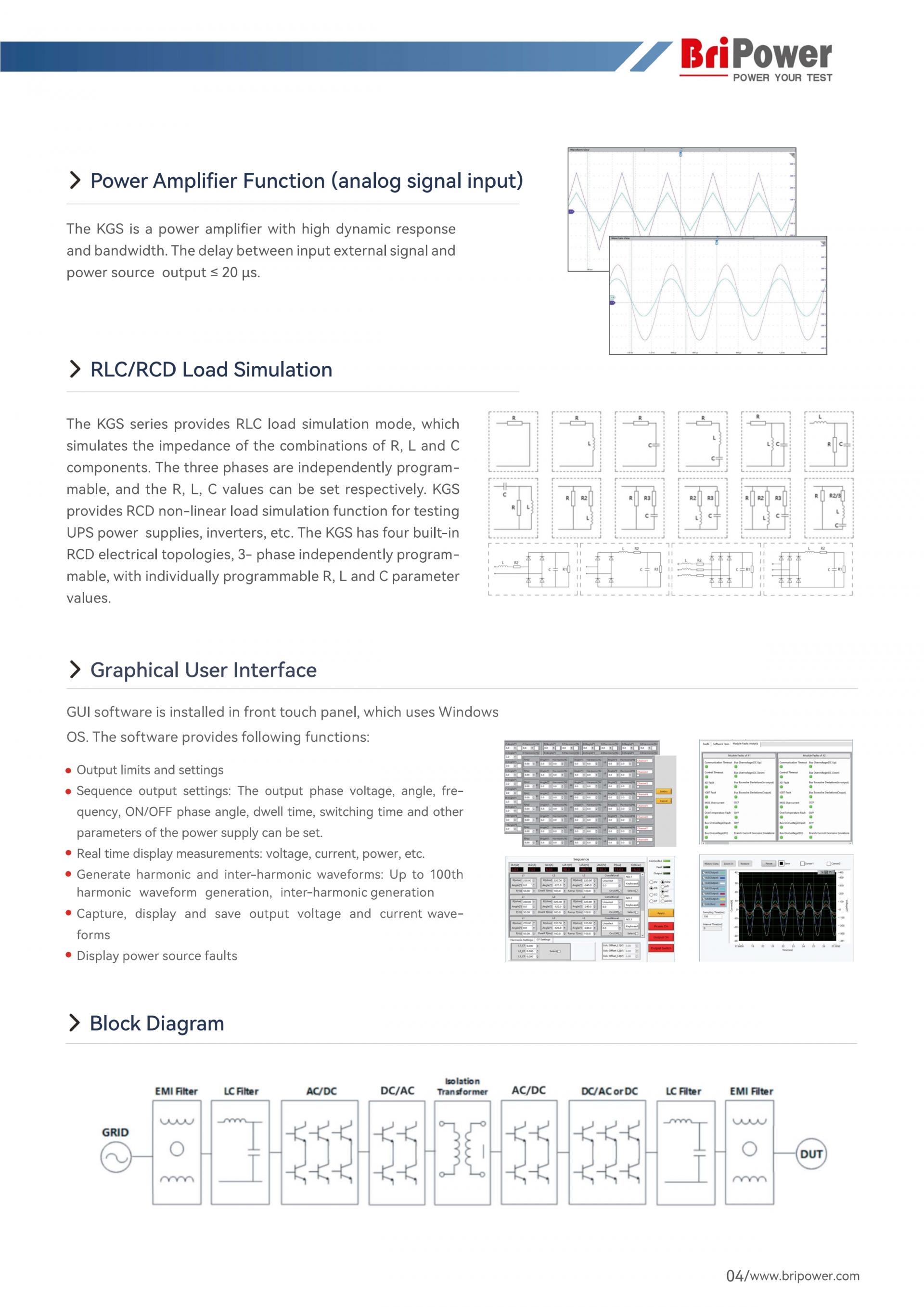

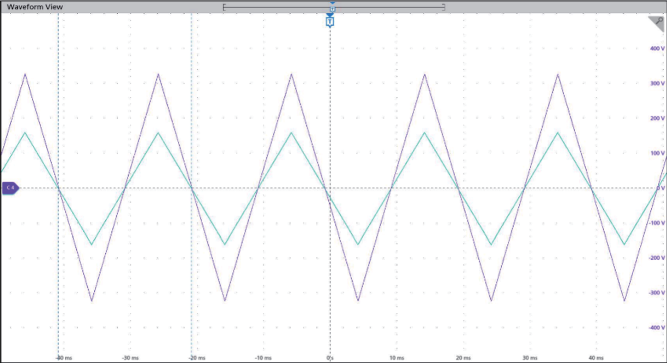

전력 증폭기 기능 (아날로그 신호 입력)

KGS 시리즈는 높은 동적 특성과 주파수 대역폭을 보유하고 있어서 전력 증폭기로 활용 할 수 있습니다. 외부 아날로그 입력 신호와 전원 출력 간의 지연 시간은 20us 이하로, 고속 응답이 요구되는 시험 응용에 적합합니다.

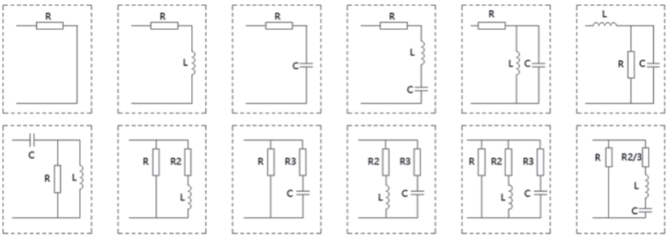

RLC/RCD 부하 시뮬레이션

KGS 시리즈는 R, L, C 소자의 조합으로 구성된 임피던스를 시뮬레이션하는 RLC 부하 시뮬레이션 모드를 제공합니다. 삼상 각각을 독립적으로 프로그래밍할 수 있으며, R, L, C 값은 개별적으로 설정할 수 있습니다.

또한 KGS 시리즈는 UPS 전원장치, 인버터 등의 시험을 위한 RCD 비선형 부하 시뮬레이션 기능을 제공하며, 4가지 내장 RCD 접지/계통 구성 방식을 지원합니다. 삼상 각각을 독립적으로 프로그래밍 할 수 있고, R, L, C 파라미터 역시 개별 설정이 가능합니다.

BRI POWER KGS Series 고성능 양방향 AC/DC 전원공급기

사용자 인터페이스 (전면 패널)

KGS 시리즈는 전면 터치 패널에 Windows OS 기반의 GUI 소프트웨어가 설치되어 있으며, 다음과 같은 기능을 제공합니다.
출력 제한 및 출력값 설정
시퀀스 출력 설정: 출력 상전압, 위상각, 주파수, 출력 ON/OFF 위상각, 유지 시간(Dwell Time), 전환 시간(Switching Time) 등 출력과 관련된 파라미터 설정

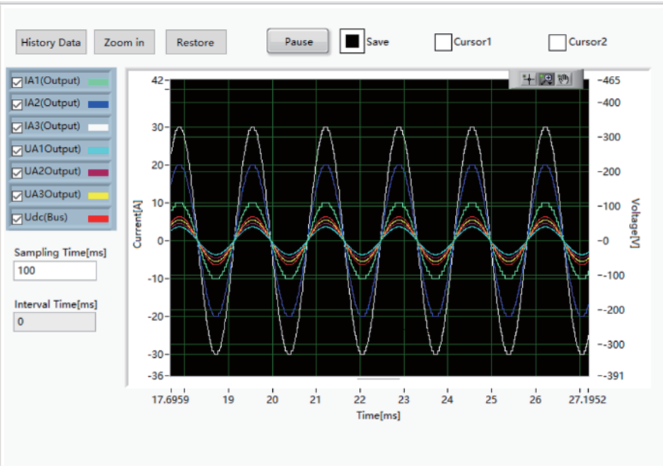

전압, 전류, 전력 등의 실시간 측정값 표시
고조파 및 인터하모닉 파형 생성 (최대 100차 고조파 생성 지원)
출력 전압 및 전류 파형 이미지 캡처, 표시 및 저장

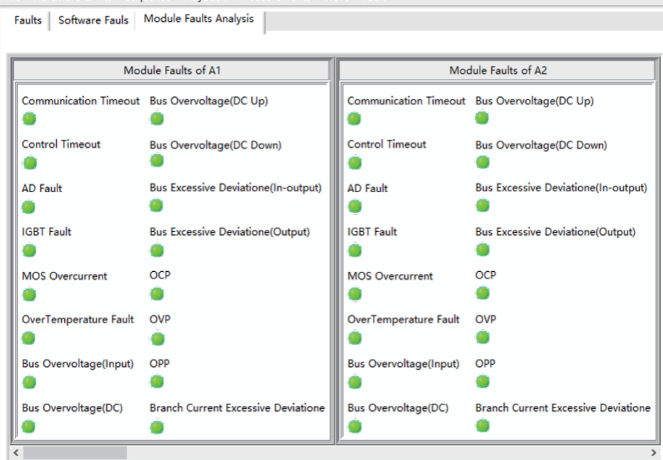

제품의 동작 시 고장 상태 표시
