IT-N6700 시리즈 프로그래머블 DC 전원 공급 장치는 CC/CV 우선순위 기능을 지원하여 DUT의 다양한 부하 특성에 맞출 수 있습니다. CV 우선순위를 선택하면 전압 상승 및 정상 상태 수렴 속도가 빨라져 빠른 전압 응답이 요구되는 환경에 적합합니다. CC 우선순위를 선택하면 피크 전류가 효과적으로 제한되고 돌입 전류가 억제되어 서지에 민감한 장치 및 부하를 보호합니다. 우선순위를 적절히 설정하면 루프 안정성, 테스트 반복성 및 DUT 안전성이 크게 향상됩니다.
| 원산지 | TAIWAN |
|---|---|
| 제조사 | IT-N6700 |
| 브랜드 | IT-N7600 |
| 무게 | 1kg |
제품 특징
- 4.3인치 LCD 화면
- 세 가지 출력 모드: CC/CV/CP
- 넓은 전압 범위: 32V~1500V, 1000W 및 1500W
- LIST 모드, 상승/하강 기울기 조절 가능
- 다양한 DUT와의 호환성을 위한 CC/CV 우선 모드
- 장시간 U/I/P 곡선 모니터링을 위한 추세 분석 기능
- 원격 감지 보정
- 다양한 보호 기능: OCP/OVP/UVP/OPP/OTP/Foldback
- 표준 USB/LAN/RS232/디지털 I/O 통신 인터페이스
기능 및 장점
CC/CV 우선순위 기능
IT-N6700 시리즈 프로그래머블 DC 전원 공급 장치는 CC/CV 우선순위 기능을 지원하여 DUT의 다양한 부하 특성에 맞출 수 있습니다. CV 우선순위를 선택하면 전압 상승 및 정상 상태 수렴 속도가 빨라져 빠른 전압 응답이 요구되는 환경에 적합합니다. CC 우선순위를 선택하면 피크 전류가 효과적으로 제한되고 돌입 전류가 억제되어 서지에 민감한 장치 및 부하를 보호합니다. 우선순위를 적절히 설정하면 루프 안정성, 테스트 반복성 및 DUT 안전성이 크게 향상됩니다.
LIST 프로그래밍 기능
IT-N6700 시리즈 프로그래머블 DC 전원 공급 장치는 LIST 기능을 제공하여 사용자가 각 단계의 전압, 전류, 지속 시간, 상승 기울기 및 사이클 수를 편집하여 시간에 따라 변화하는 출력 파형을 생성할 수 있습니다. 100단계 시퀀스 출력을 지원하며 최대 10개의 시퀀스 파일을 편집할 수 있습니다.
데이터 로깅 기능 (추세 분석)
IT-N6700 프로그래밍 가능 DC 전원 공급 장치 시리즈는 CC/CV/CP 출력 모드를 지원하여 다양한 전원 공급 장치 테스트 요구 사항을 충족합니다. 또한 추세 분석 기능을 제공하며, 외부 USB 드라이브를 연결하여 U/I/P 곡선을 수분에서 수시간 동안 연속적으로 기록하고 시각화할 수 있습니다. 데이터는 확대/축소, 커서 비교, 구간 통계(평균, 최대값, 최소값)를 지원하며, 추가 분석 및 보고서 생성을 위해 CSV 파일로 내보낼 수 있습니다.

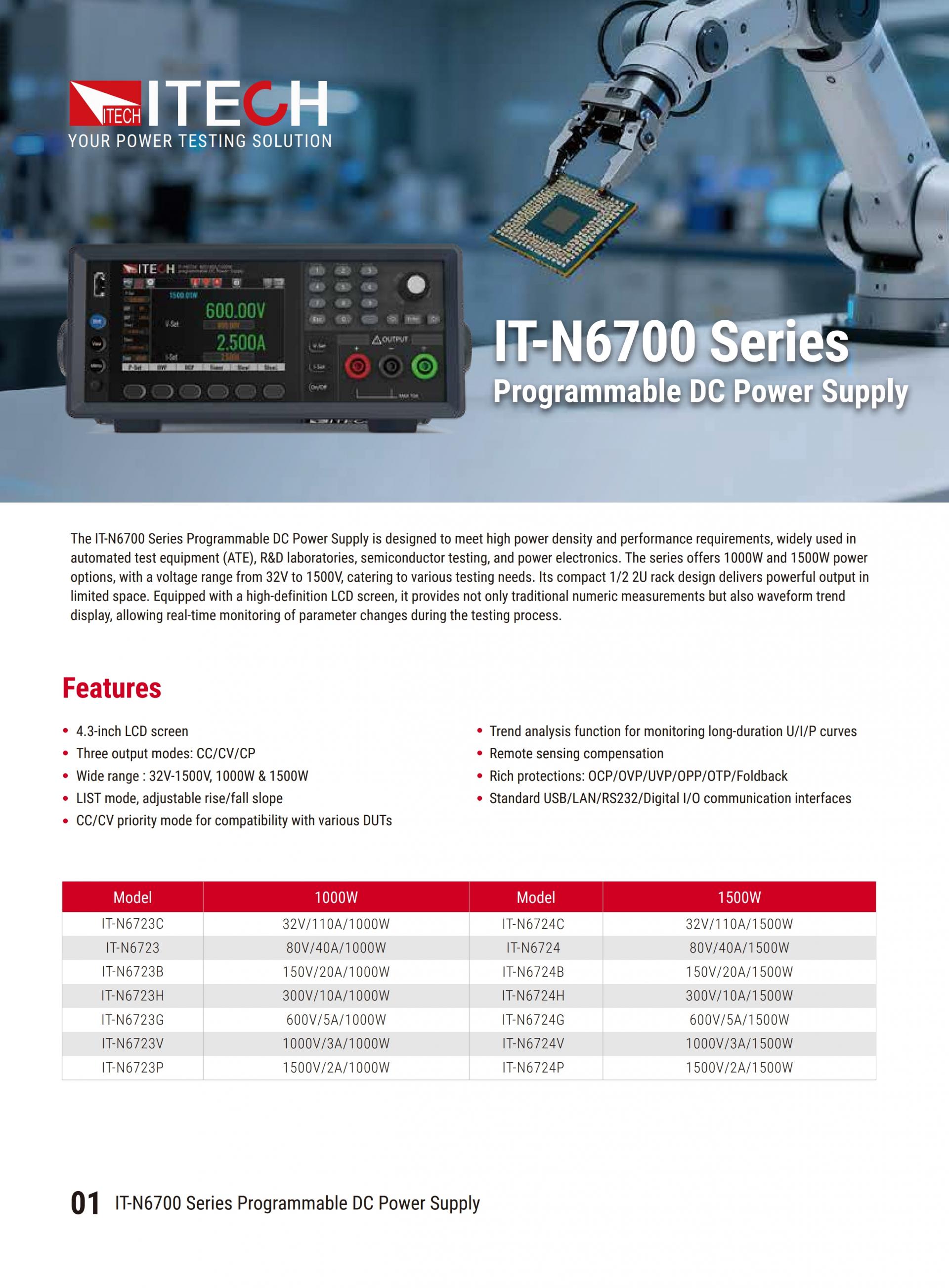

Product Features
- 4.3-inch LCD screen
- Three output modes: CC/CV/CP
- Wide range : 32V-1500V, 1000W & 1500W
- LIST mode, adjustable rise/fall slope
- CC/CV priority mode for compatibility with various DUTs
- Trend analysis function for monitoring long-duration U/I/P curves
- Remote sensing compensation
- Rich protections: OCP/OVP/UVP/OPP/OTP/Foldback
- Standard USB/LAN/RS232/Digital I/O communication interfaces
Functions and Advantages
CC/CV Priority Function
The IT-N6700 Series Programmable DC Power Supply supports CC/CV priority, allowing it to match different load characteristics of the DUT. By selecting CV priority, faster voltage rise and steady-state convergence can be achieved, making it suitable for scenarios that require quick voltage response. With CC priority, peak current is effectively limited, and inrush current is suppressed, protecting surge-sensitive devices and loads. By properly setting the priority, loop stability, test repeatability, and DUT safety are significantly improved.
LIST Programming Function
The IT-N6700 Series Programmable DC Power Supply offers LIST functionality, allowing users to edit voltage, current, duration, rise slope, and cycle count for each step, creating output waveforms that change over time. It supports 100-step sequence outputs and allows editing of up to 10 sequence files.

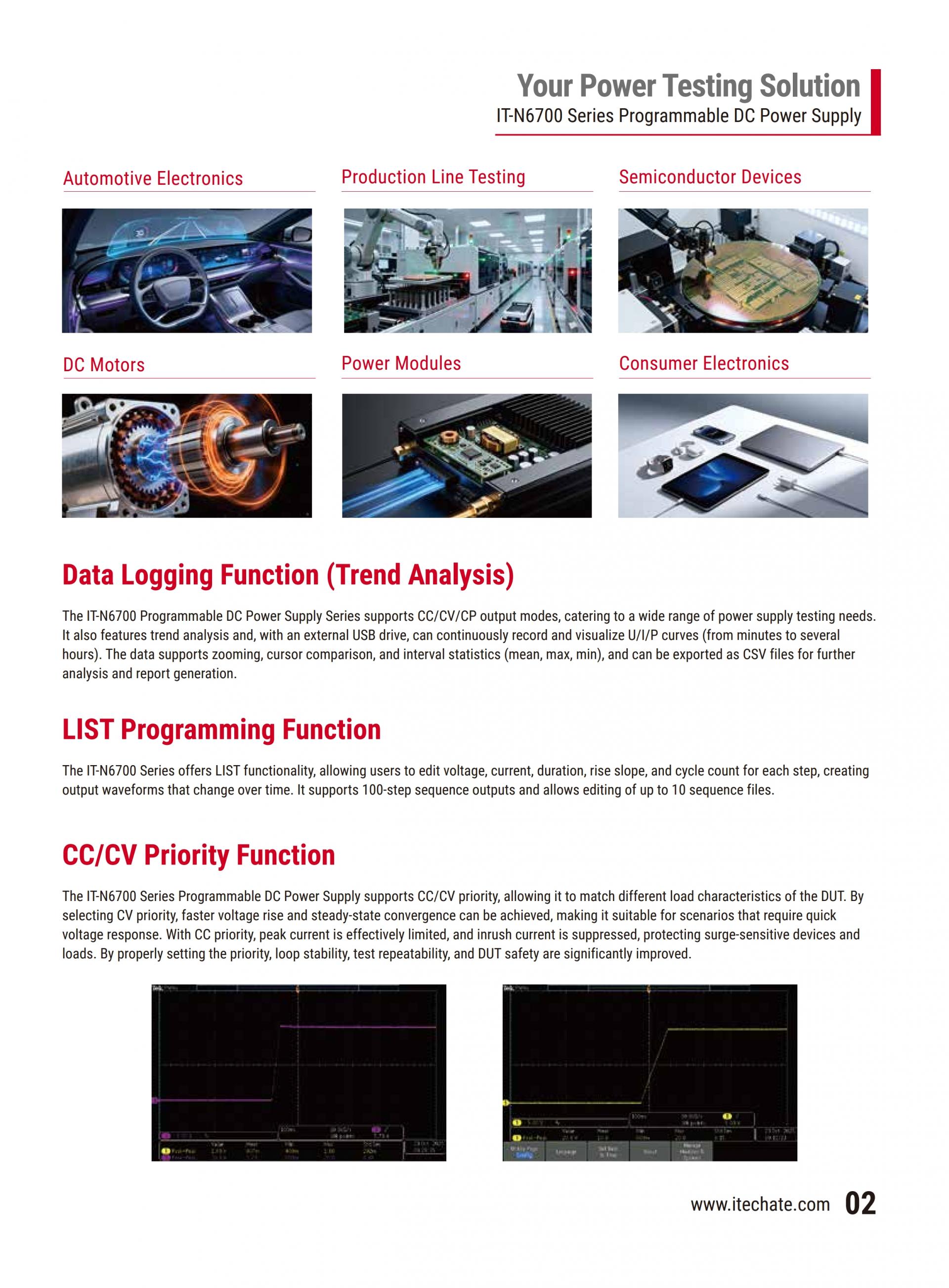

Data Logging Function (Trend Analysis)
The IT-N6700 Programmable DC Power Supply Series supports CC/CV/CP output modes, catering to a wide range of power supply testing needs. It also features trend analysis and, with an external USB drive, can continuously record and visualize U/I/P curves (from minutes to several hours). The data supports zooming, cursor comparison, and interval statistics (mean, max, min), and can be exported as CSV files for further analysis and report generation.
