그들의 극도로 높은 정확도와 빠른 부하 회복 시간은 R&S®NGU 소스 측정 장치(SMU)를 다음과 같은 도전적인 응용 분야에 완벽하게 만듭니다:
| 원산지 | GERMANY |
|---|---|
| 제조사 | ROHDE & SCHWARZ |
| 브랜드 | ROHDE & SCHWARZ |
| 무게 | 1kg |

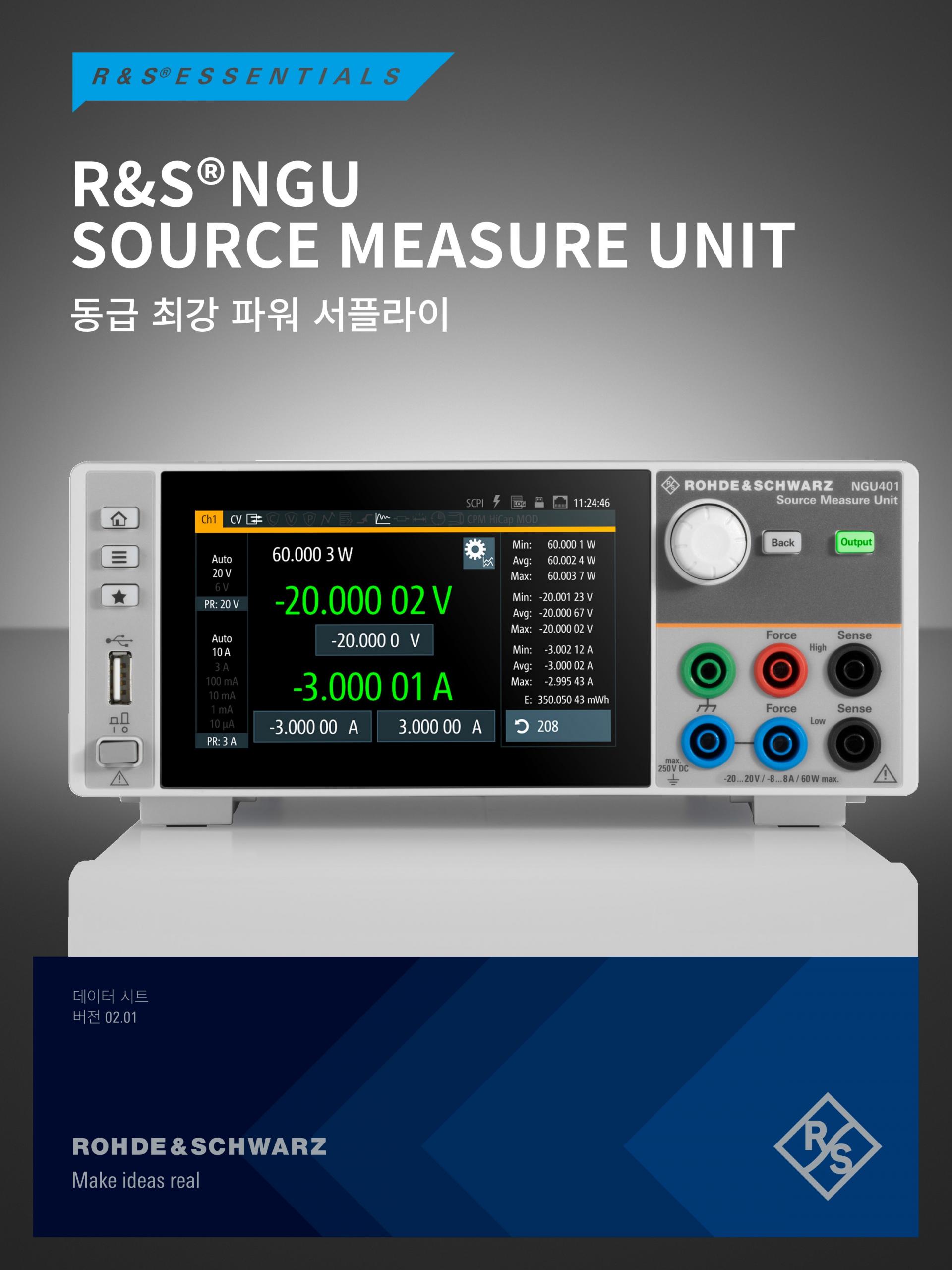

동급 최강 파워 서플라이
그들의 극도로 높은 정확도와 빠른 부하 회복 시간은 R&S®NGU 소스 측정 장치(SMU)를 다음과 같은 도전적인 응용 분야에 완벽하게 만듭니다:
- 배터리 및 전력 소비 테스트
- 무선 장치에 전력 공급
- 전압 강하 시뮬레이션
특수한 전류계 설계를 사용하여 nA에서 A까지의 전류 드레인을 한 번에 정확하게 측정합니다 - 여러 번의 측정 스윕을 할 필요가 없습니다. 짧은 회복 시간은 모바일 통신 장치가 수면 모드에서 전송 모드로 전환할 때 빠른 부하 변경을 처리할 수 있게 해줍니다. 모든 세부 사항은 고속 데이터 수집으로 2μs 해상도까지 감지됩니다. R&S®NGU 소스 측정 장치는 소스와 싱크로 기능하는 두 개 또는 네 개의 사분면 구조를 가지고 있습니다.

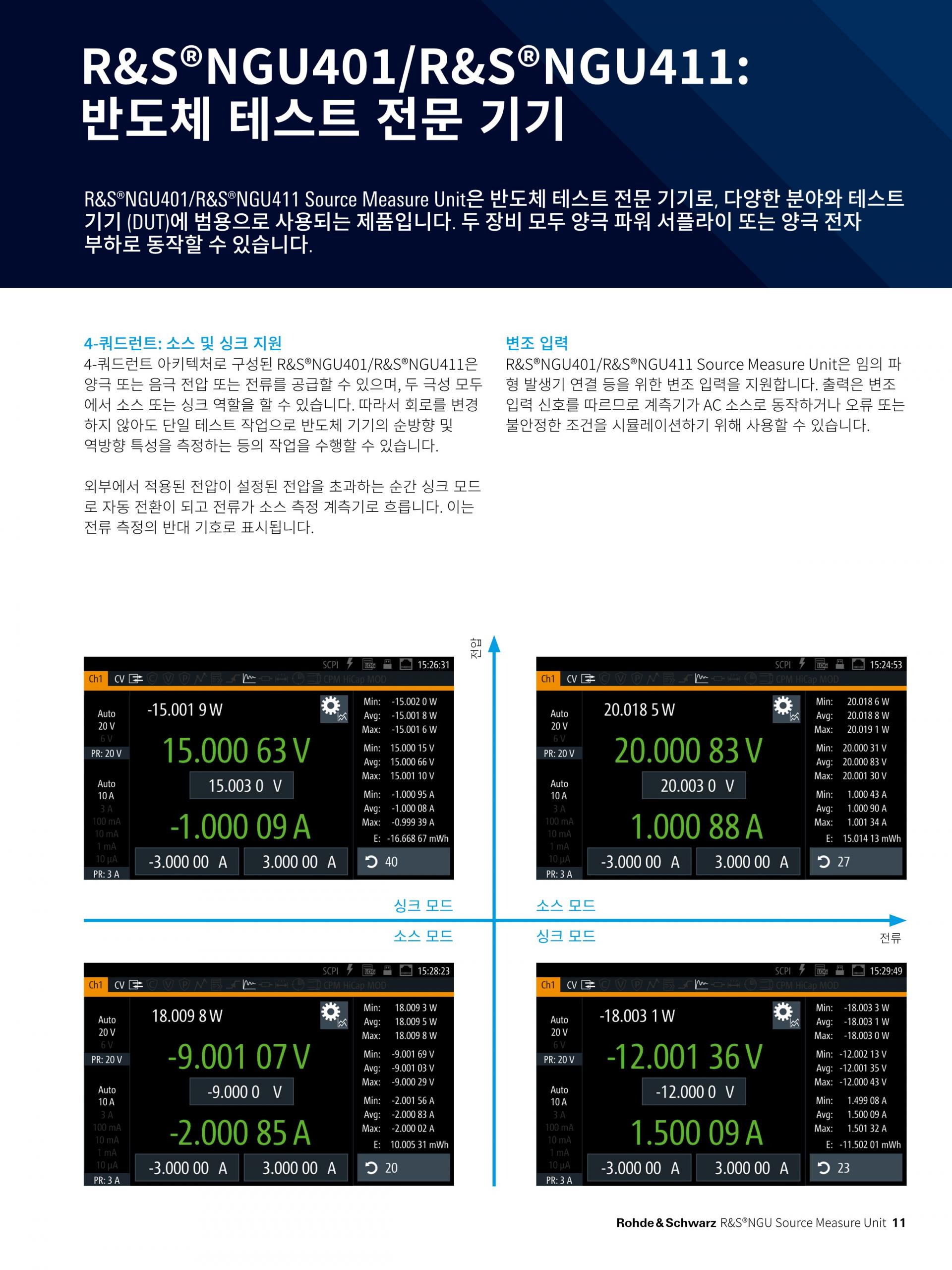

Two/Four quadrant: 소스와 싱크로 작동
이러한 소스 측정 장치의 2/4사분면 아키텍처를 통해 배터리 또는 부하를 시뮬레이션하기 위한 소스 및 싱크 역할을 모두 수행할 수 있습니다. SMU는 외부에서 인가된 전압이 설정된 공칭 전압을 초과하는 즉시 자동으로 소스 모드에서 싱크 모드로 전환됩니다. 4사분면 아키텍처를 갖춘 R&S®NGU401은 양극 또는 음극 전압 또는 전류를 공급할 수 있으며 두 극성 모두에서 소스 또는 싱크로 작동할 수 있습니다. |

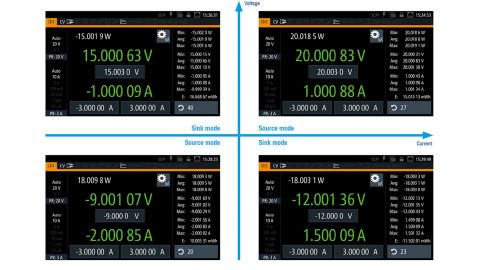

R&S®NGU401의 4사분면 아키텍처 R&S®NGU는 소스 또는 싱크 모드에서 양 또는 음의 전압을 공급합니다. |

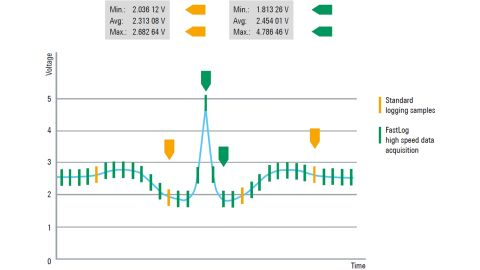

고속 데이터 획득
R&S®NGU 소스 측정 장치는 전압 및 전류 측정 결과를 캡처하는 FastLog 기능을 제공합니다. 이 데이터는 외부 USB 저장 장치에 저장하거나 USB 또는 LAN을 통해 외부 PC로 전송할 수 있습니다. 최대 500ksample/s의 수집 속도로 전압 및 전류 결과를 2μs마다 확인할 수 있습니다. |

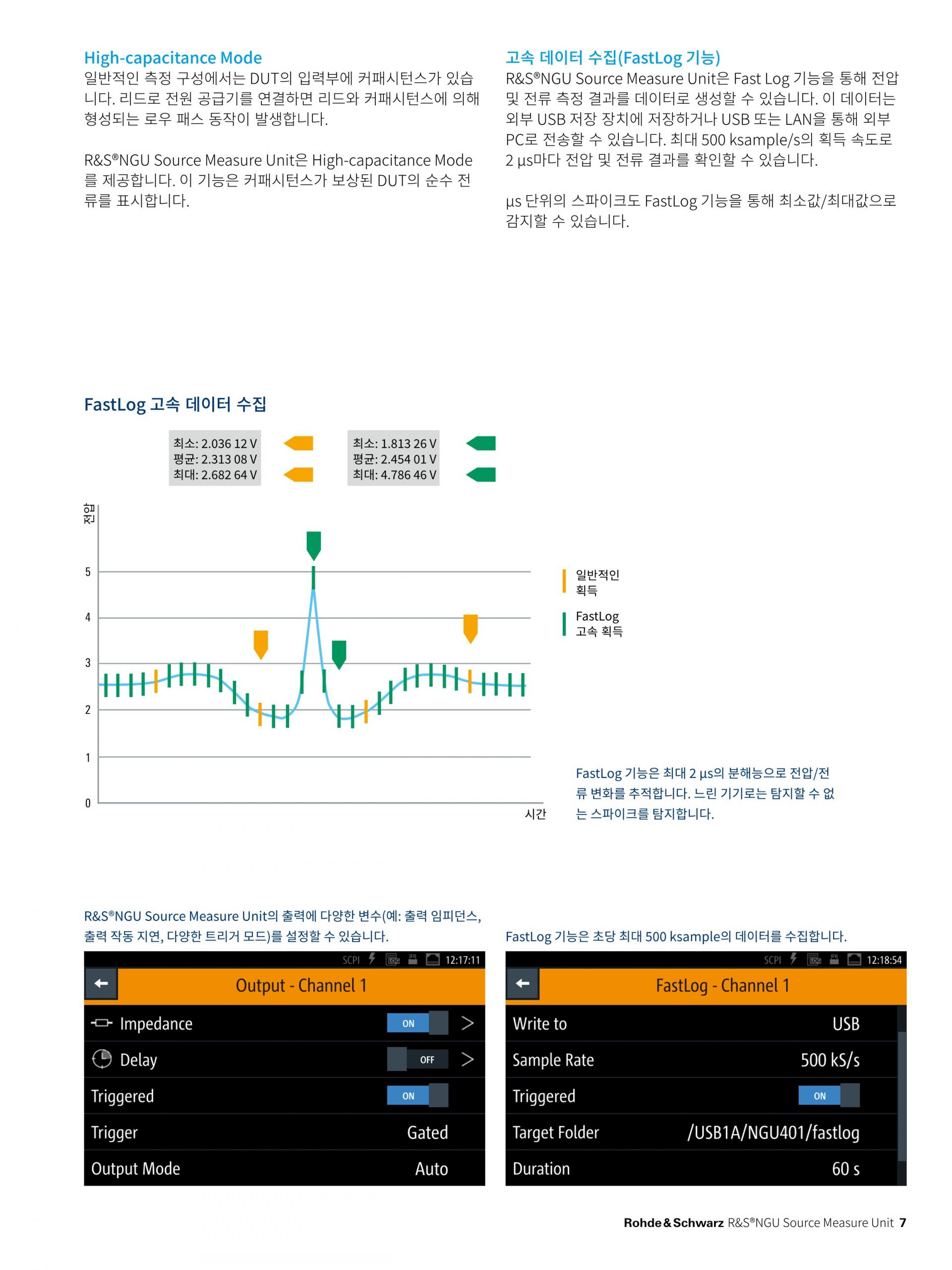

FastLog 고속 데이터 수집 FastLog 기능은 최대 2 µs의 분해능으로 전압/전류 변동을 추적합니다. |

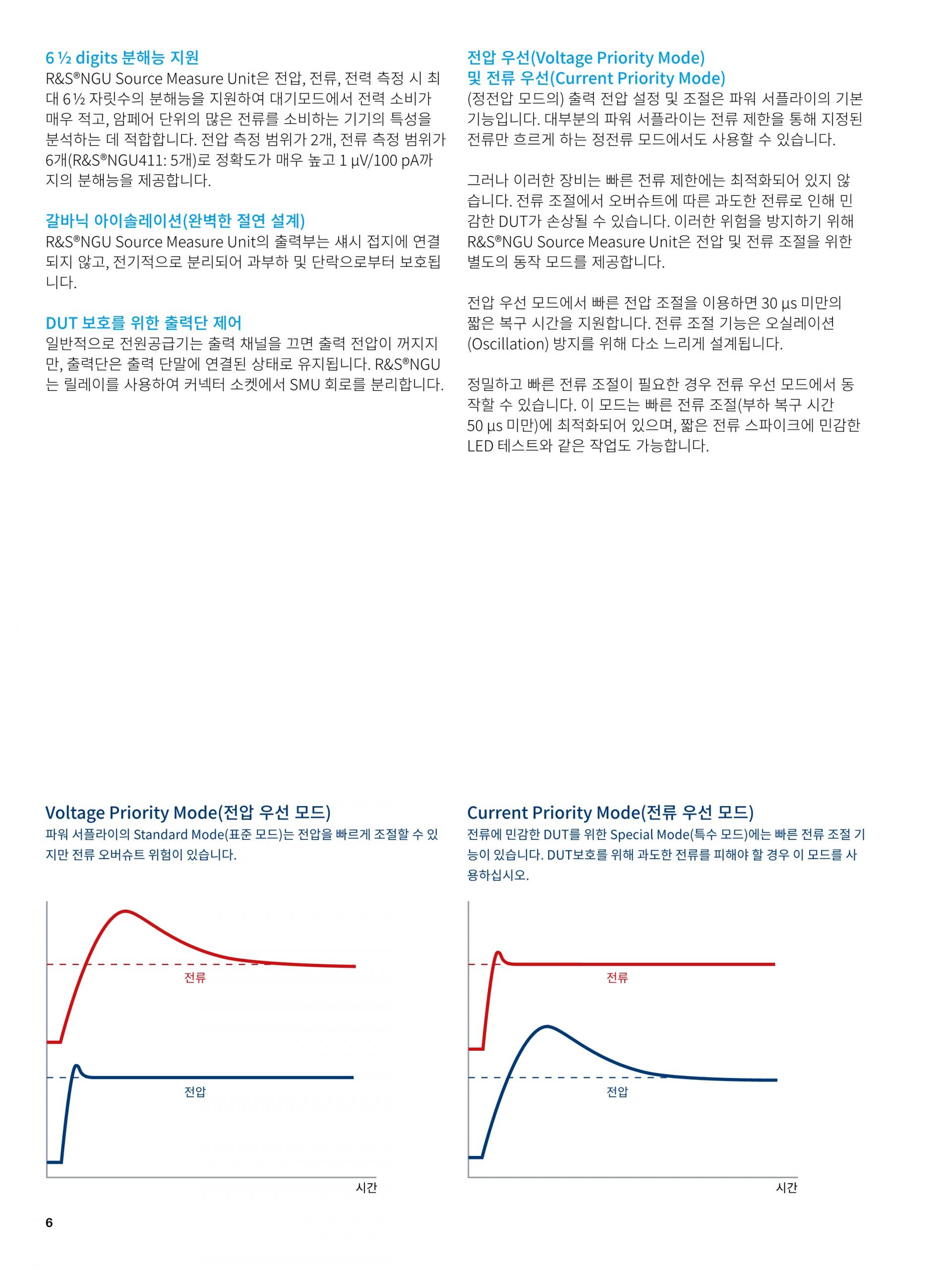

전압 우선 모드(Voltage Priority Mode) 및 전류 우선 모드(Current Priority Mode)
전압 우선 모드에서는 빠른 전압 조정이 30μs 미만의 짧은 복구 시간을 제공합니다. 전류 조정은 진동을 피하기 위해 다소 느리게 설계되었습니다. 정확하고 빠른 전류 조절이 필요한 경우 R&S®NGU 소스 측정 장치를 전류 우선 모드에서 작동할 수 있습니다. 빠른 전류 조정(부하 복구 시간 < 50μs)에 최적화된 이 모드를 사용하면 짧은 전류 스파이크에도 민감한 LED 테스트와 같은 작업이 가능합니다. |

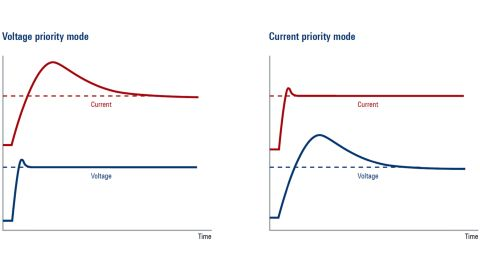

전압/전류 우선 모드 표준 모드는 전류 오버슈트의 위험이 있는 빠른 전압 조정을 제공합니다. 특수 모드에는 빠르고 위험이 없는 전류 조정 기능이 있습니다. |
High-capacitance 모드
일반적인 측정 구성에서는 DUT의 입력에 커패시턴스가 있는 경우가 많습니다. 전원 공급 장치를 리드와 연결하면 리드와 커패시턴스에서 저역 통과 동작이 발생합니다. 고용량 모드에서 R&S®NGU 소스 측정 장치는 정전용량을 보상하고 DUT에 직접 전류를 표시합니다. |

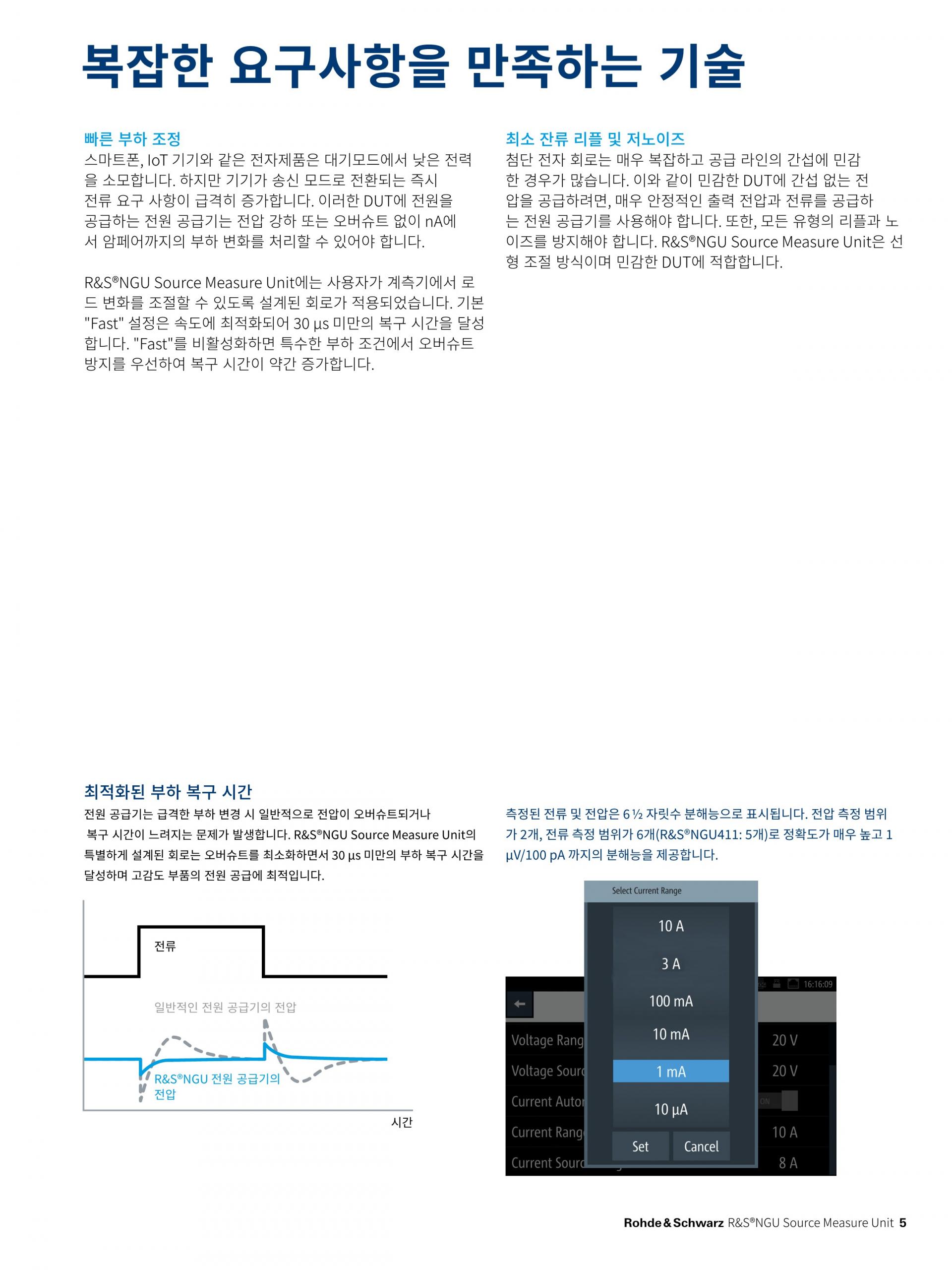

빠른 부하 조정
휴대폰, IoT 장치 등 가전제품은 절전 모드에서 전력이 거의 필요하지 않습니다. 그러나 장치가 전송 모드로 전환되자마자 전류가 갑자기 증가합니다. 이러한 DUT용 전원 공급 장치는 전압 강하 또는 오버슈트를 발생시키지 않고 몇 nA에서 암페어 범위까지의 부하 변화를 처리할 수 있어야 합니다. |

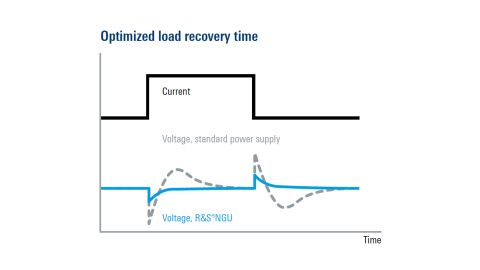

최적화된 부하 복구 시간 전원 공급 장치는 종종 오버슈트 및 느린 복구 시간으로 부하 변화에 반응합니다. R&S®NGU 소스 측정 장치의 복구 시간은 < 30 μs입니다. |
