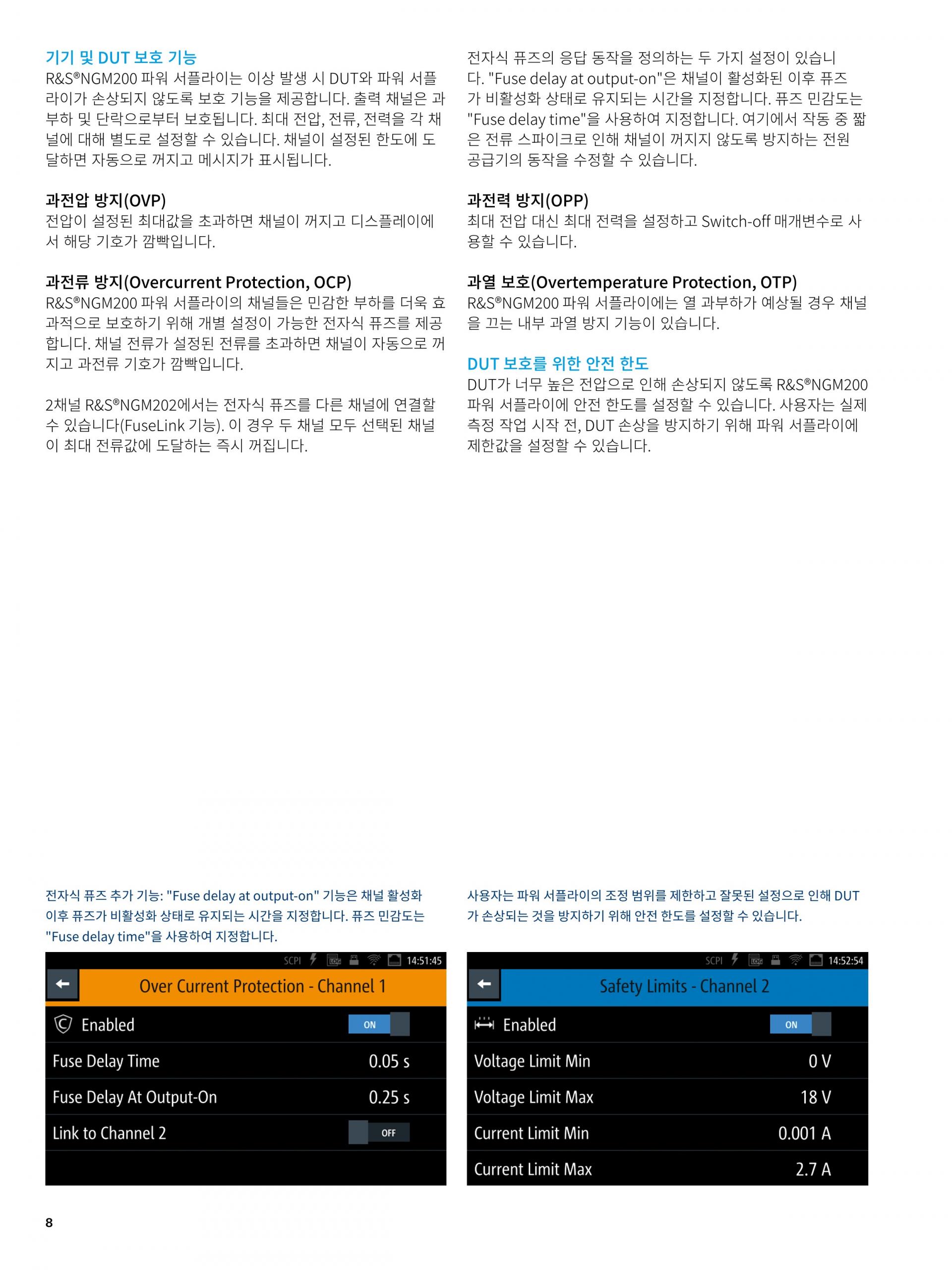

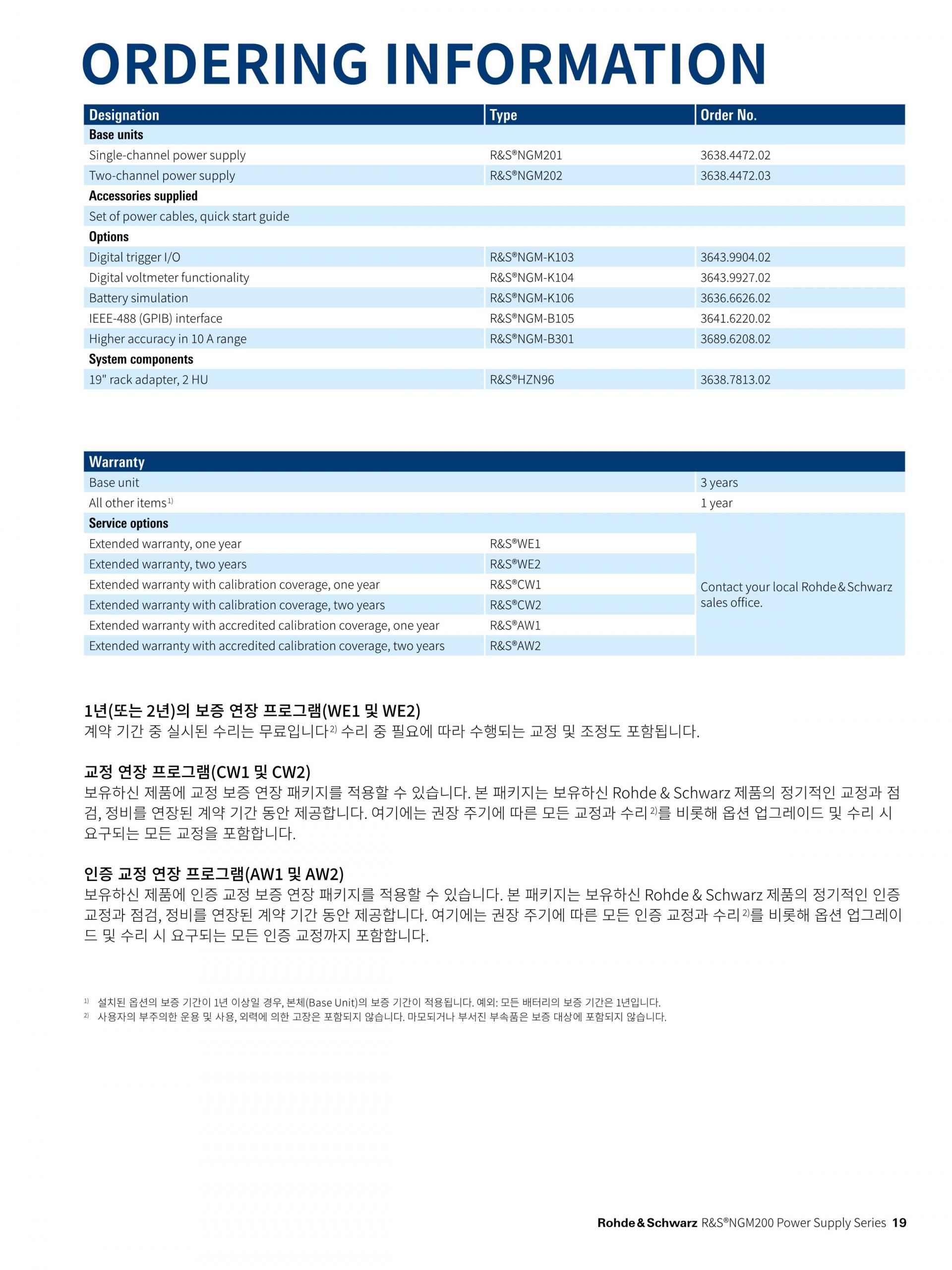

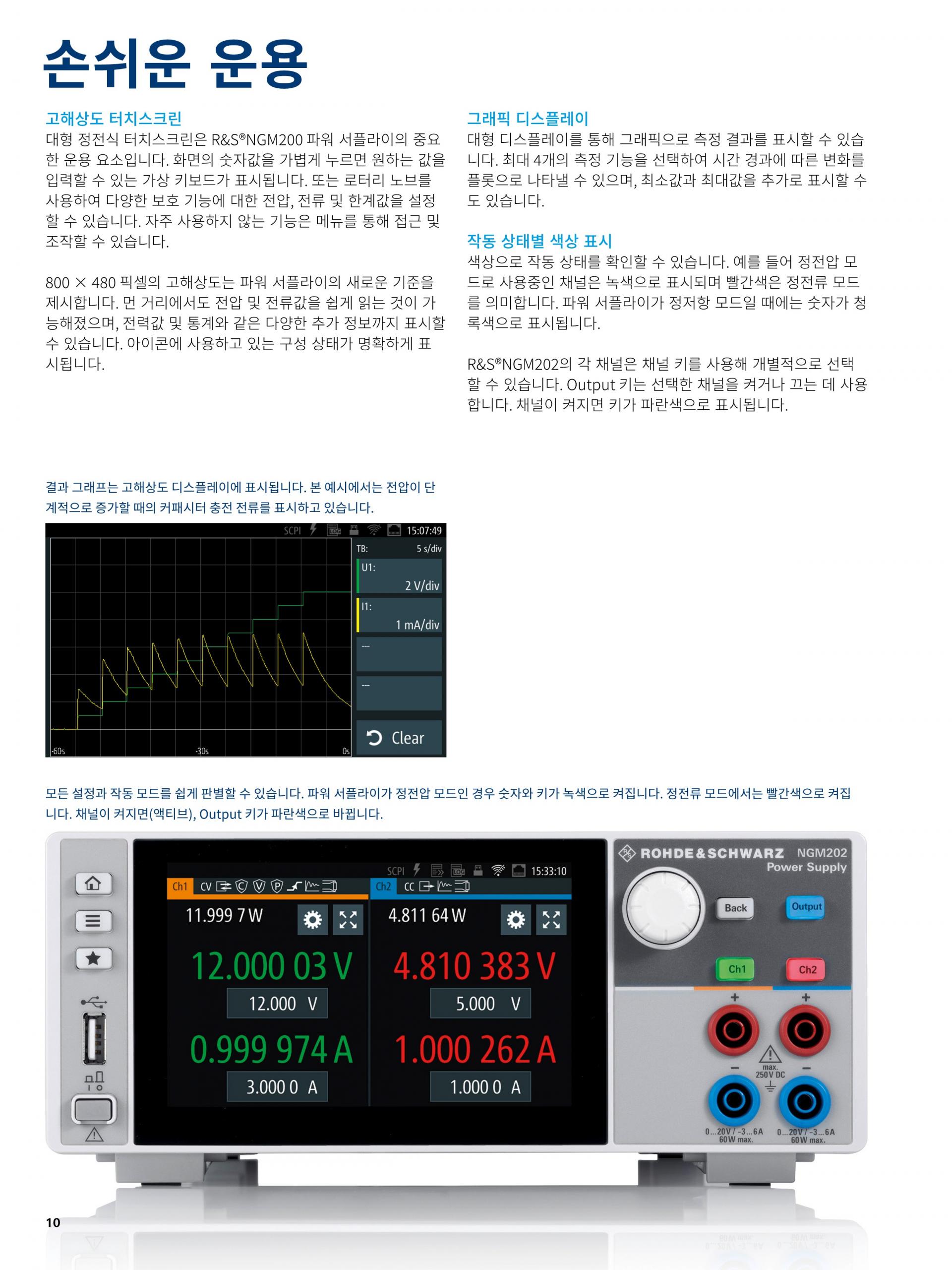

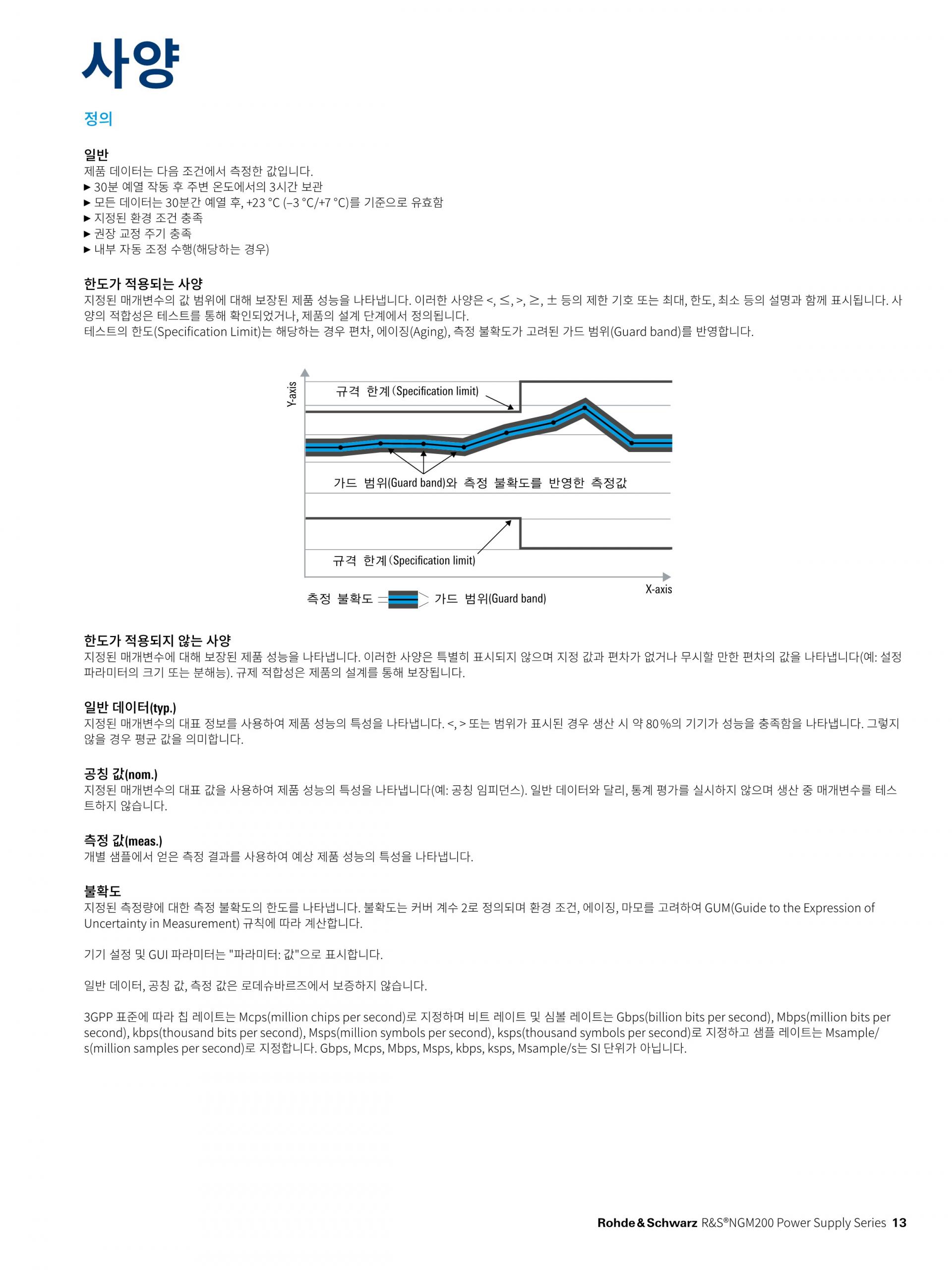

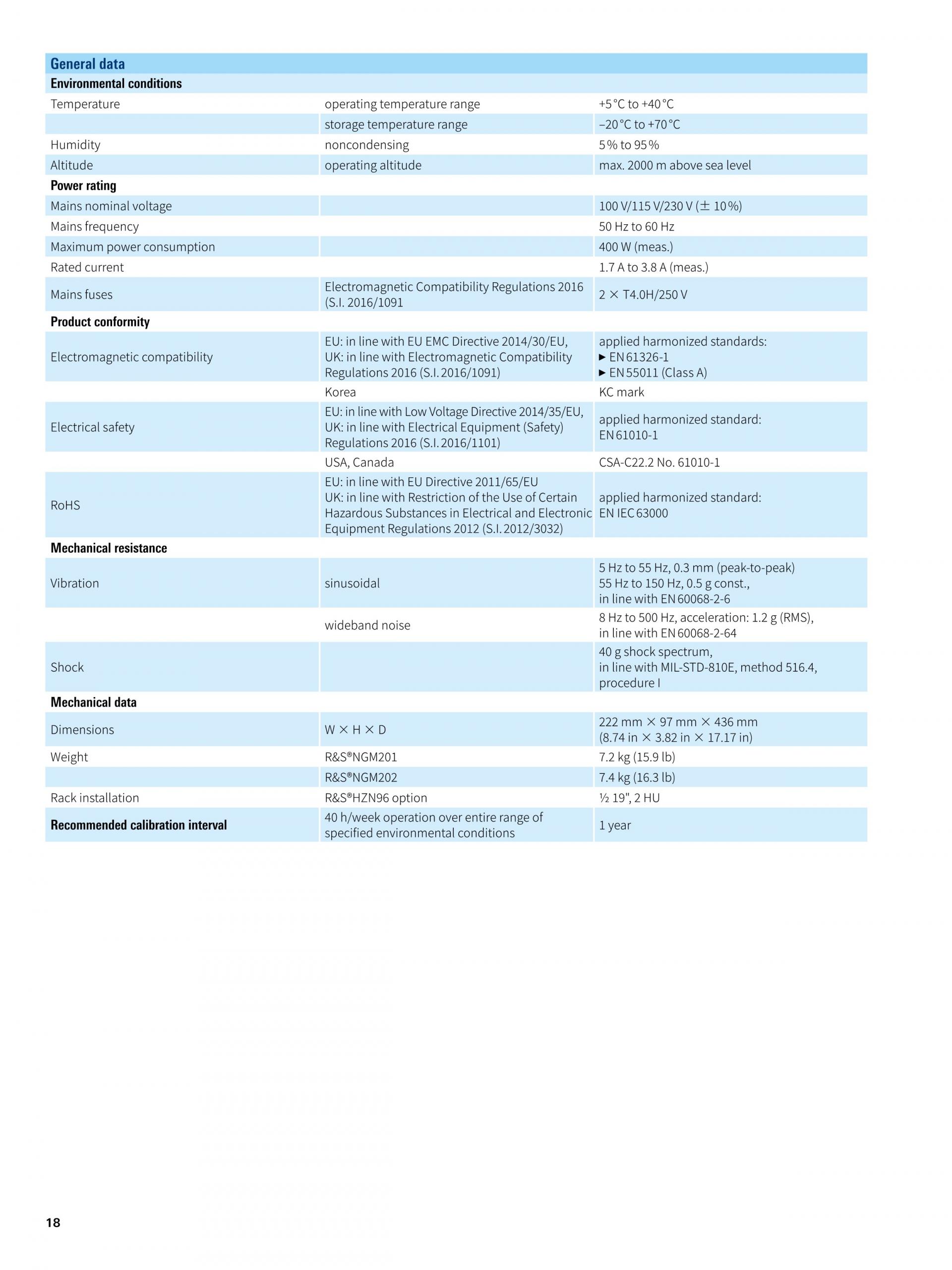

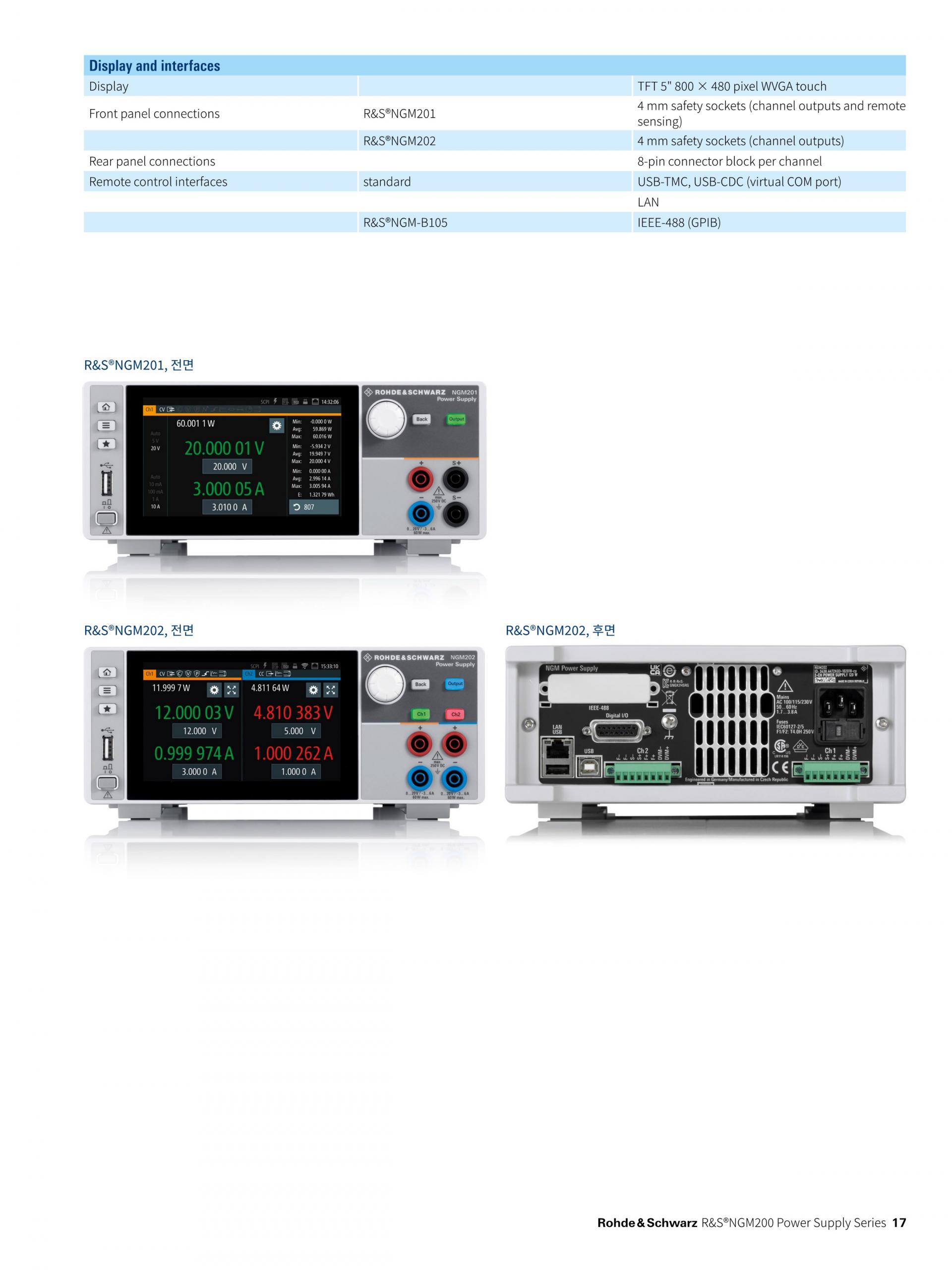

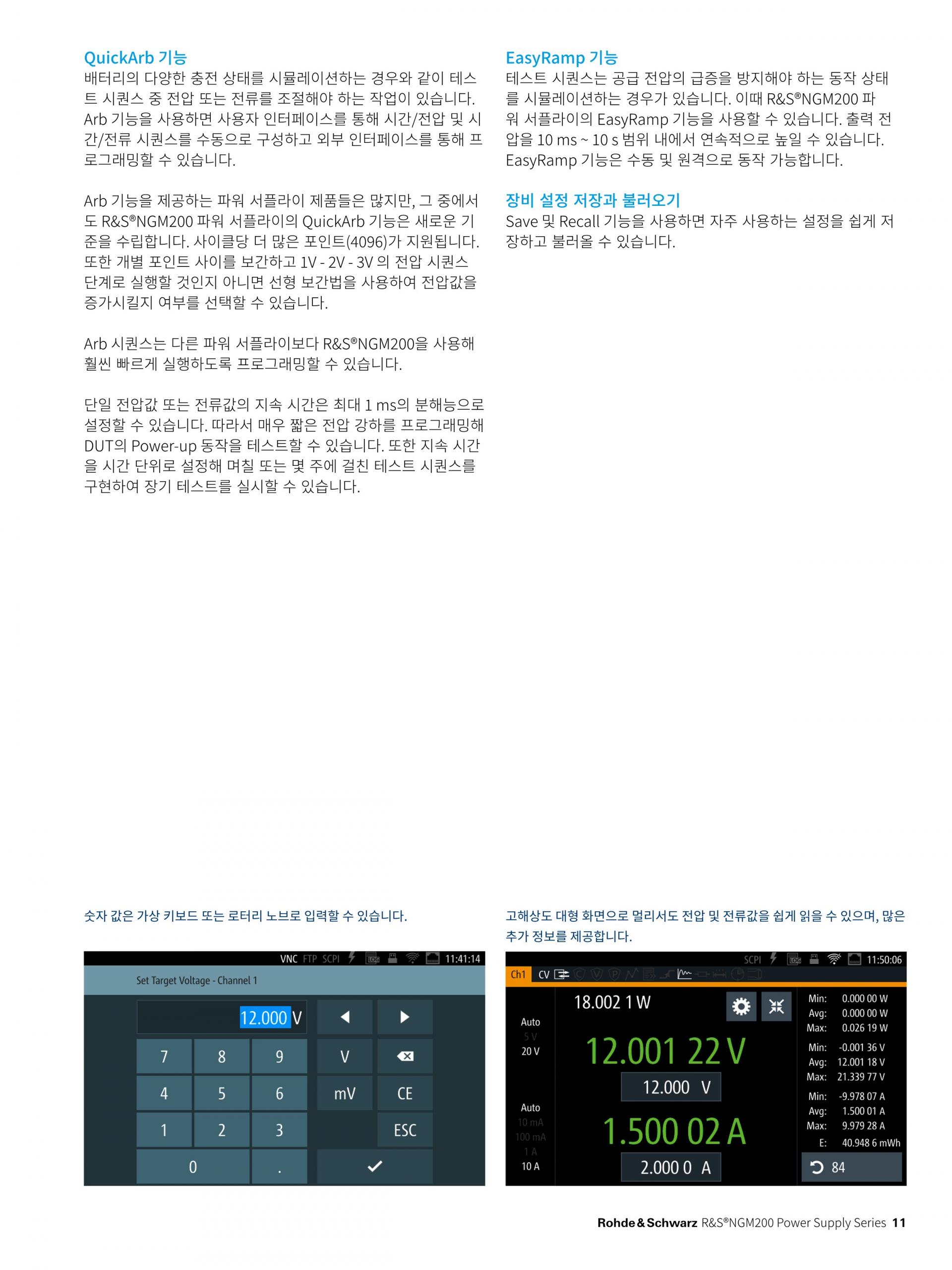

ROHDE & SCHWARZ NGM200 파워 서플라이 시리즈

배터리 시뮬레이션

• R&S®NGM-K106 사용 시

실제 배터리는 배터리 유형과 충전 조건에 따라 각기 다른 특성을 보입니다. 용량, 개방 회로 전압(Voc) 및 등가 직렬 저항(ESR)은 충전 상태(SoC)에 따라 달라지는 중요한 배터리 특성입니다. 옵션 R&S®NGM-K106 기능을 통해 사용자가 다양한 충전 조건(예: DUT에 전원 공급)에서 배터리의 동작을 시뮬레이션할 수 있습니다.

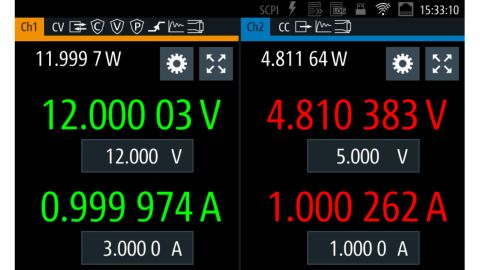

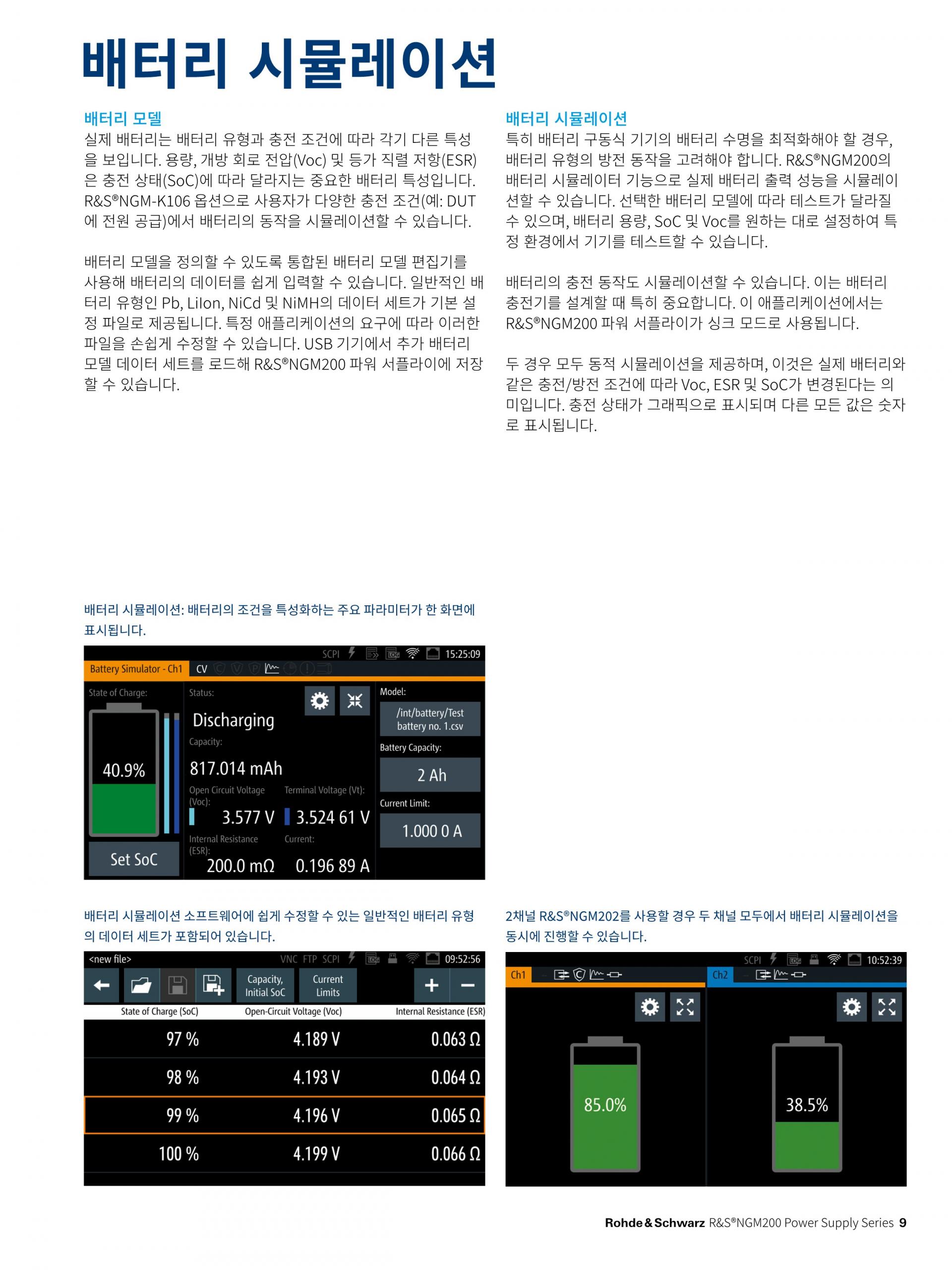

배터리 시뮬레이션

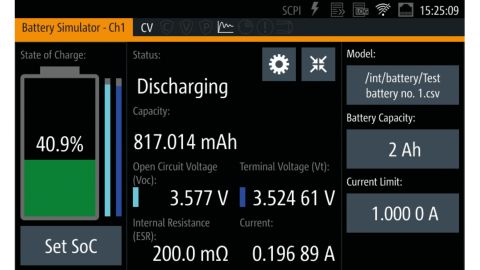

배터리 상태를 특성화하는 주요 파라미터가 하나의 디스플레이에 요약되어 표시됩니다.

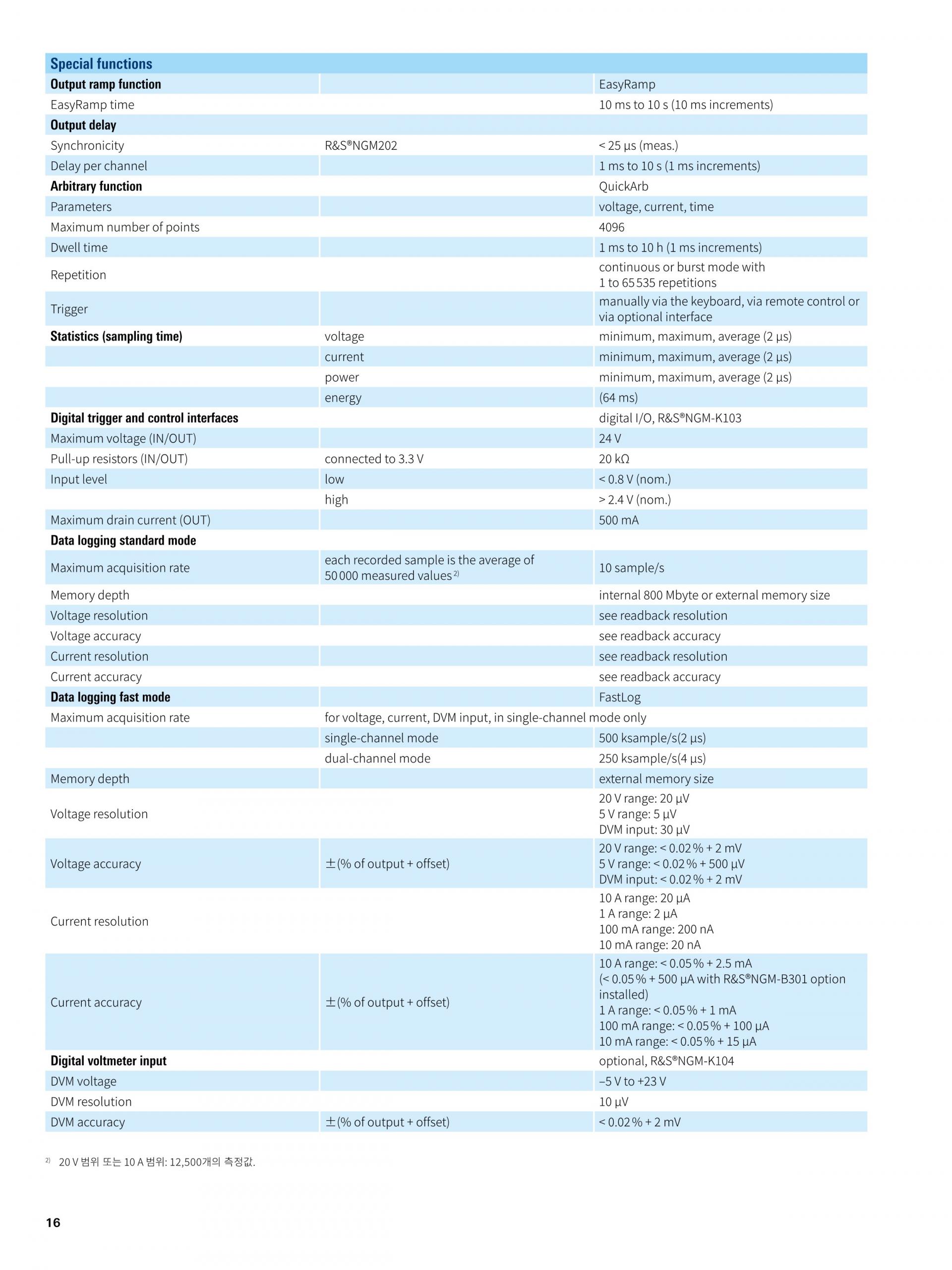

고속 획득

• FastLog 기능

R&S®NGM200 Power Supply는 전압 및 전류 측정 결과를 캡처할 수 있는 고속 FastLog 기능을 제공합니다. 이 데이터는 외부 USB 저장 장치에 저장하거나 USB 또는 LAN을 통해 외부 PC로 전송할 수 있습니다. 최대 500 ksample/s의 획득률을 지원하므로 2 µs마다 전압 및 전류의 측정 결과를 확인할 수 있습니다. 2채널 R&S®NGM202는 두 채널에서 동시에 데이터를 수집할 수 있습니다. 높은 획득 속도를 통해 더 느린 기기가 감지할 수 없는 마이크로초 범위의 스파이크에 대한 최소/최대값도 감지할 수 있습니다.

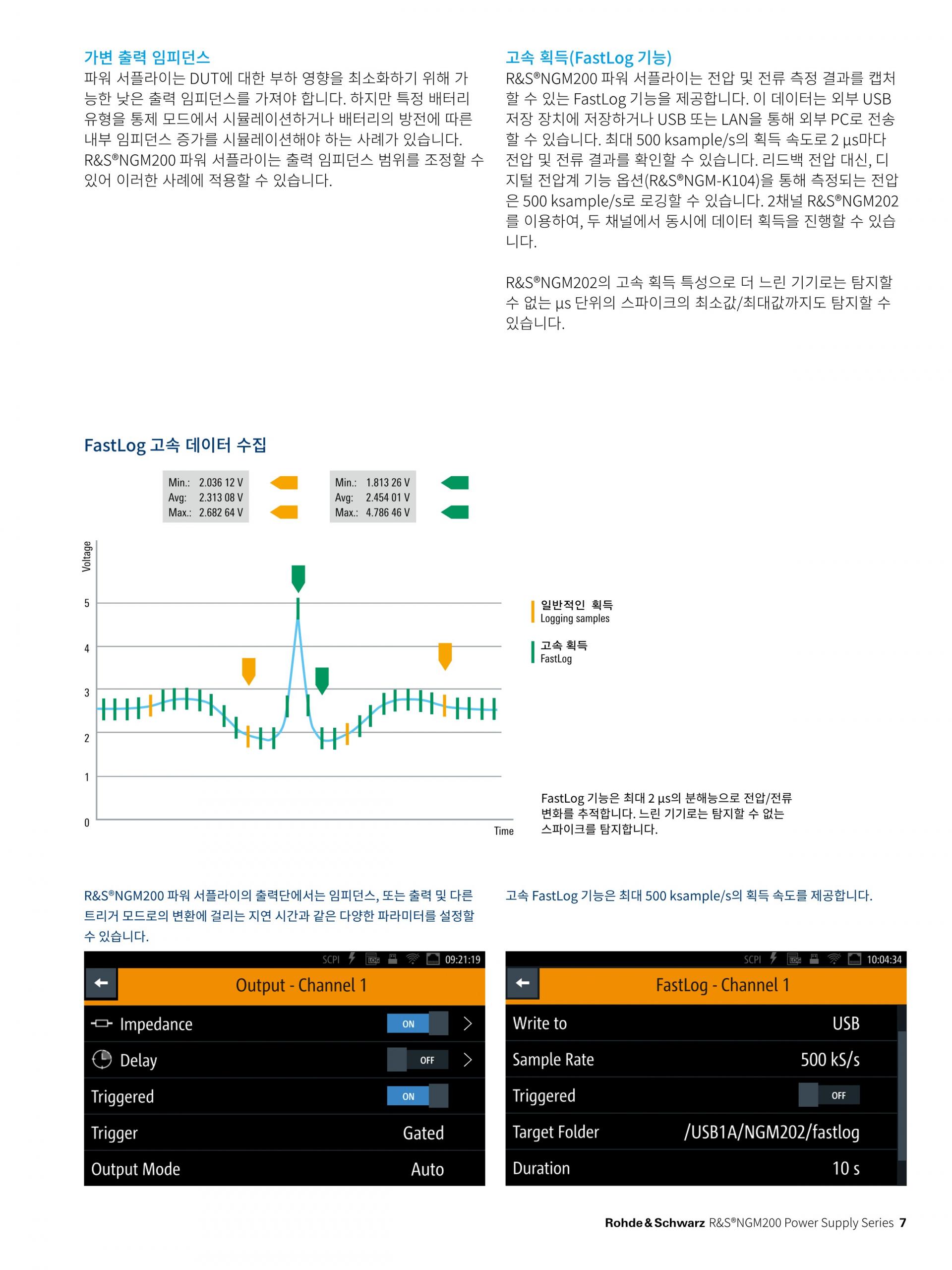

FastLog 기능

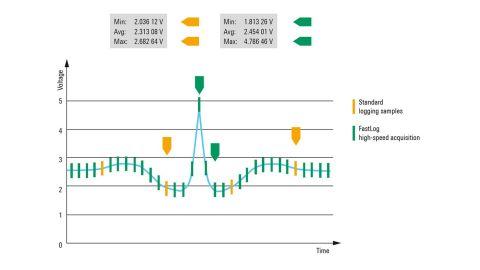

FastLog 기능은 최대 2 µs의 분해능으로 전압/전류 변동을 추적합니다. 느린 기기로는 탐지할 수 없는 스파이크를 탐지합니다.

디지털 전압계 기능

R&S® NGM-K104 사용 시

다른 전원 공급장치와 마찬가지로 R&S®NGM200 기기도 DUT에 공급되는 전압을 측정합니다. R&S®NGM-K104 옵션은 포트를 활성화하여 사용자 회로의 다른 지점으로 내장된 디지털 전압계의 연결을 허용합니다. 대부분의 경우, 추가 디지털 멀티미터가 필요하지 않습니다.

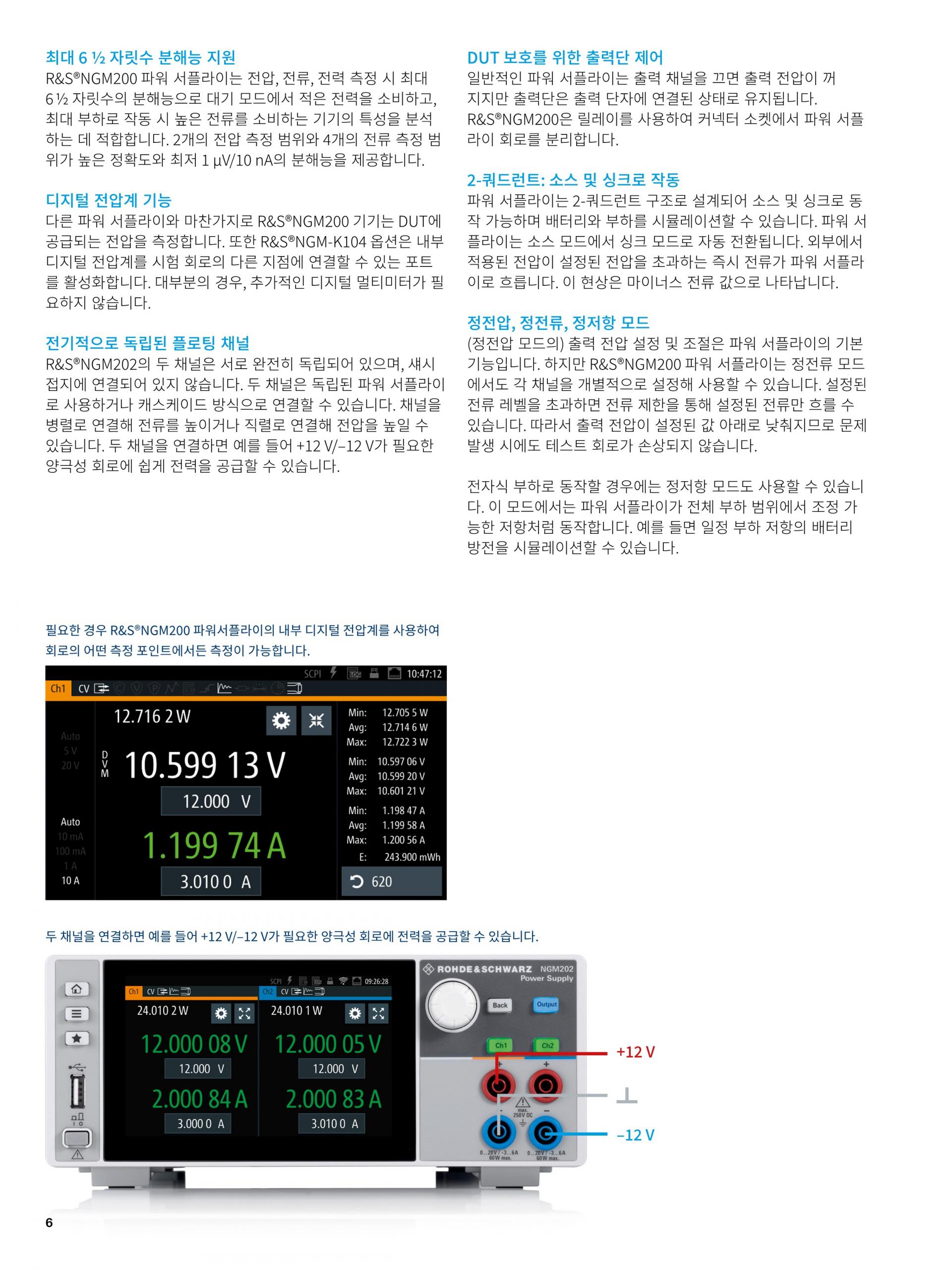

디지털 전압계(DVM) 기능

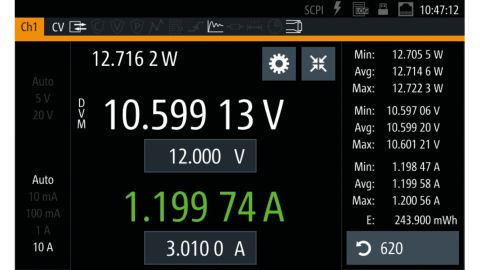

R&S®NGM200 Power Supply의 내부 디지털 전압계를 사용하여 회로의 어떤 측정 포인트에서든 측정이 가능합니다.

6 ½ 자릿수 분해능

• 추가 DMM 대체

전압, 전류, 전력 측정 시 최대 6 ½ 자릿수의 분해능을 지원하는 R&S®NGM200 Power Supply Series는 낮은 대기 전력과 최대 부하 작동 시 높은 전류로 기기 특성 분석에 적합합니다. 2개의 전압 측정 범위와 4개의 전류 측정 범위로 높은 정확도와 1 µV/10 nA에 이르는 분해능을 제공합니다.

V/I 계측 시 6 ½ 자릿수 분해능

측정된 전류와 전압은 6 ½ 자릿수 분해능으로 표시됩니다.

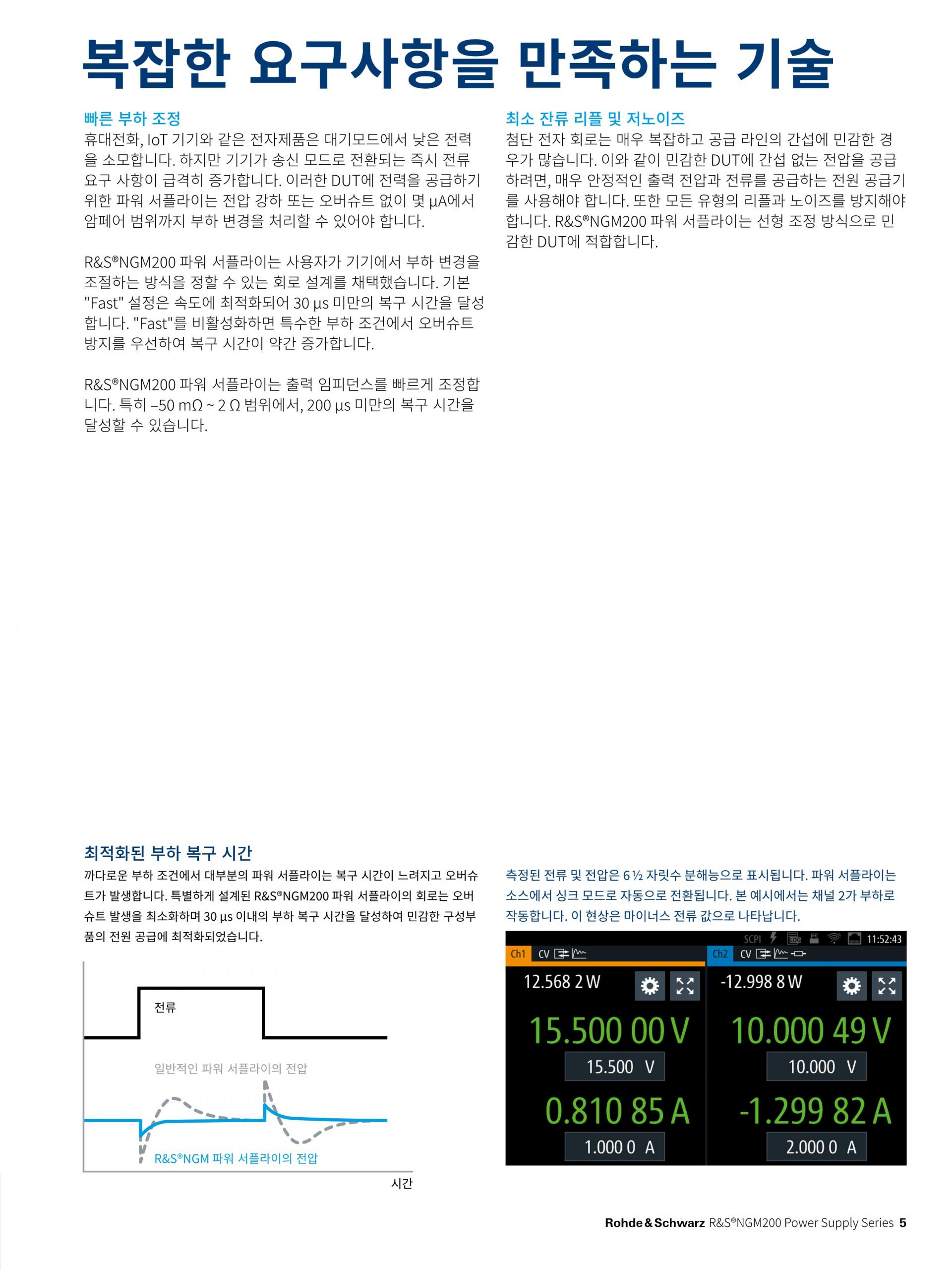

빠른 부하 조정

• 빠른 부하 변화 처리

휴대전화, IoT 기기와 같은 전자제품은 대기모드에서 낮은 전력을 소모합니다. 하지만 기기가 송신 모드(Transmit Mode)로 전환되는 즉시 전류 요구 사항이 급격히 증가합니다. 이러한 DUT에 사용하는 전원공급장치는 전압 강하 또는 초과 없이 몇 µA에서 암페어까지의 부하 변화를 처리해야 합니다.

매우 빠른 부하 복구 시간

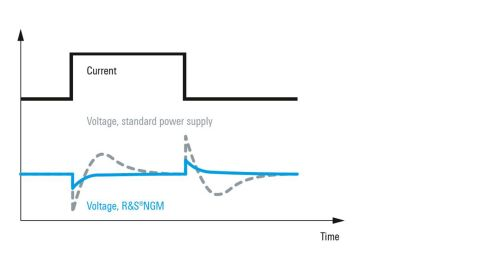

전원공급장치는 급격한 부하 변경 시 일반적으로 전압이 오버슈트되거나 복구 시간이 느려지는 문제가 발생합니다. R&S®NGM200 Power Supply는 특별히 최적화된 제어 회로를 탑재해 30 µs 미만의 복구 시간을 달성합니다.

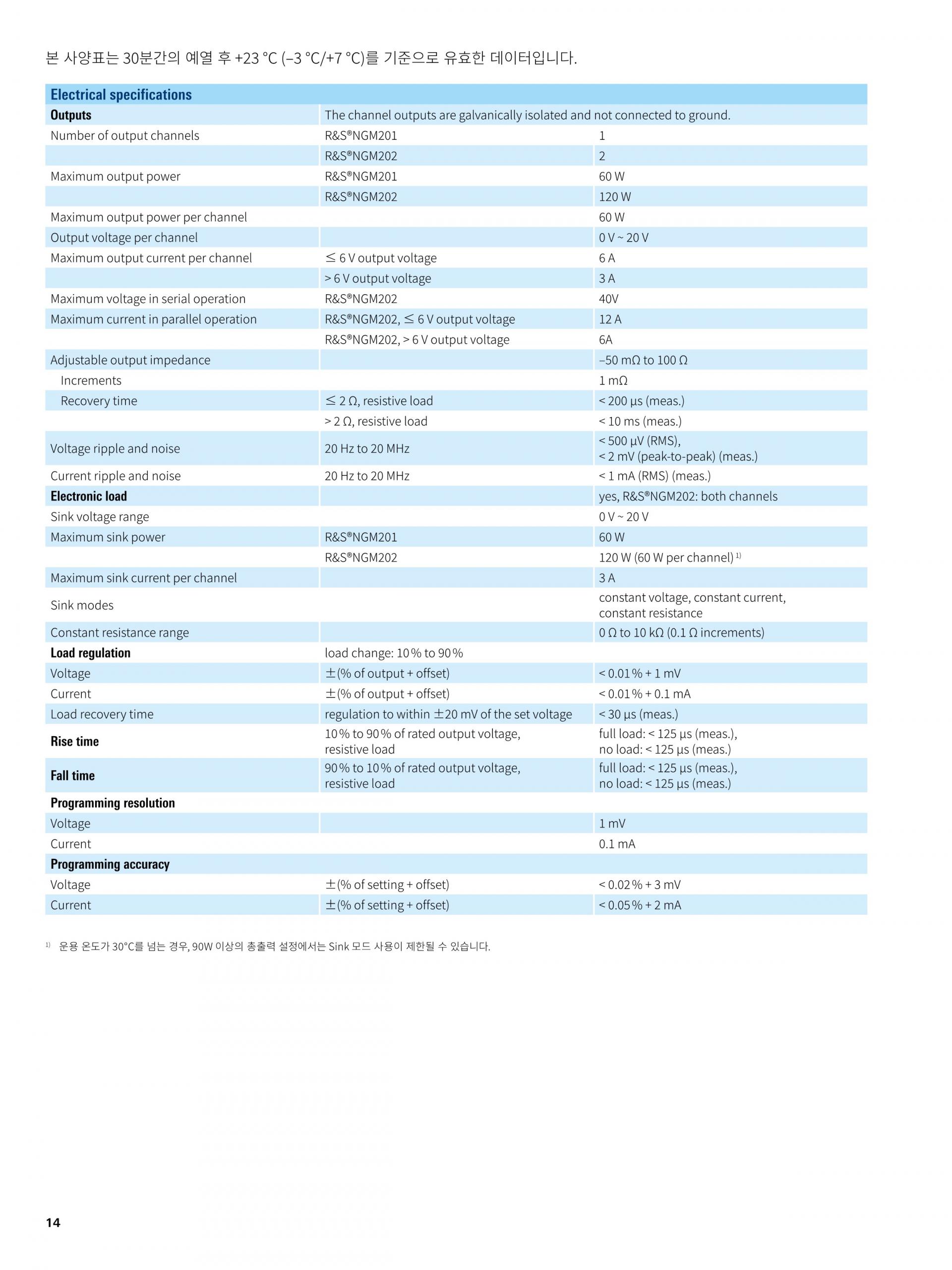

최소 잔류 리플 및 저노이즈

• < 500 µV(RMS) / < 2 mV (peak-to-peak)

첨단 전자 회로는 대부분 매우 복잡하고 공급 라인의 간섭에 민감한 경우가 많습니다. 민감한 DUT에 간섭 없는 전압을 공급하려면 전원공급장치는 매우 안정적인 출력 전압과 전류를 공급해야 합니다. 또한 모든 유형의 리플과 노이즈를 방지해야 합니다. R&S®NGM200 Power Supply는 선형 조정 방식으로 민감한 DUT에 적합합니다.
