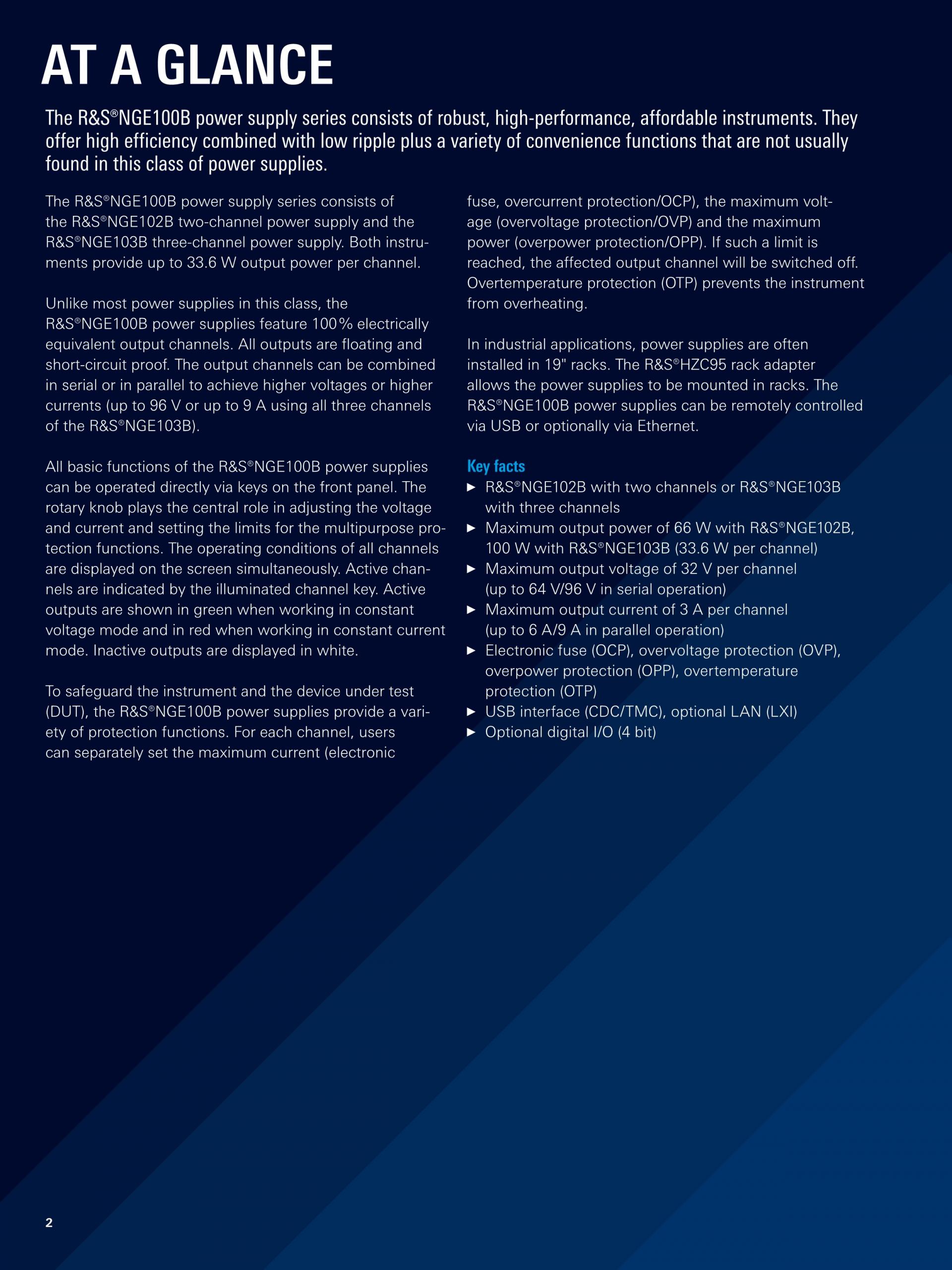

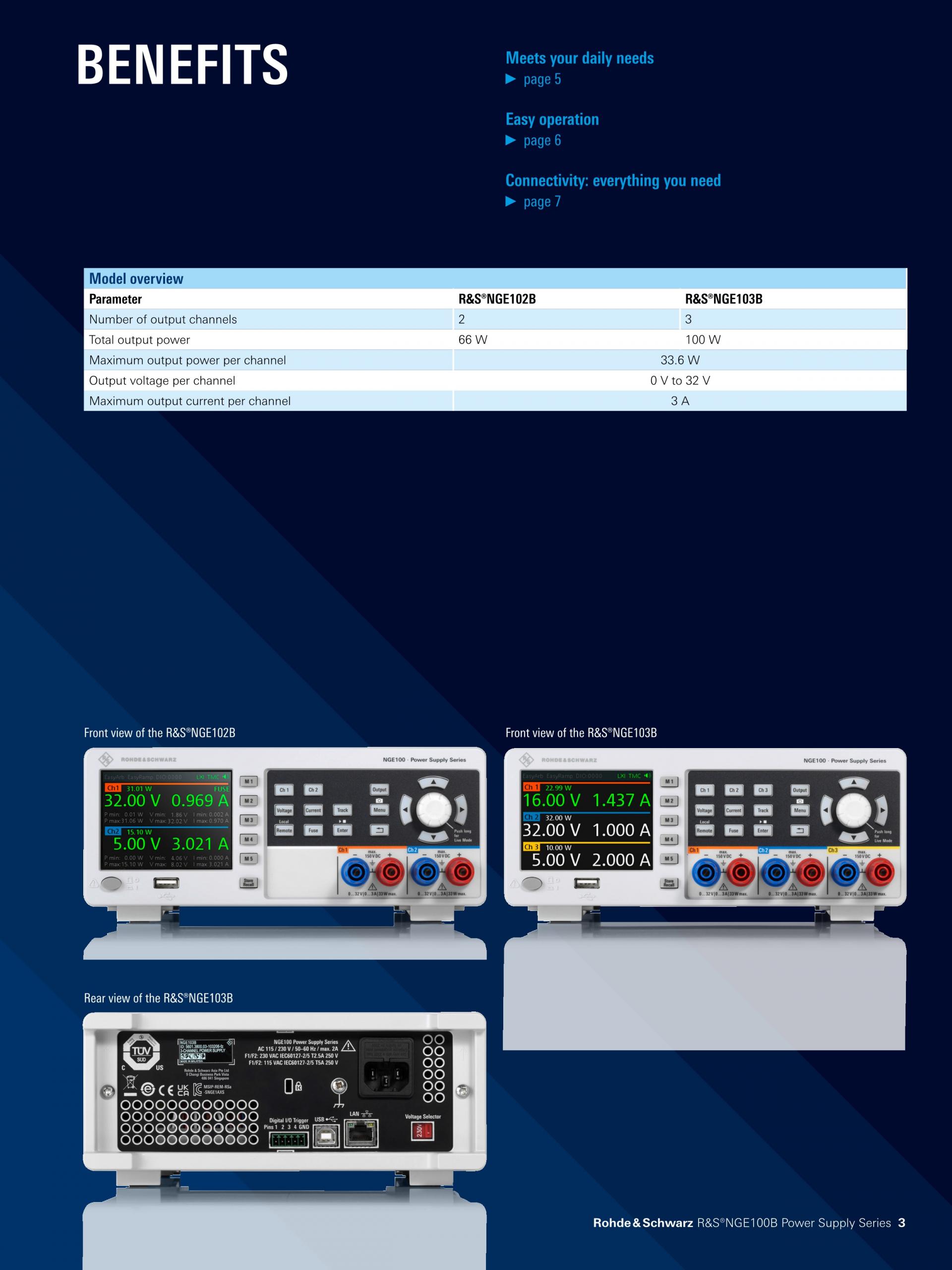

ROHDE & SCHWARZ NGE100B 파워 서플라이 시리즈

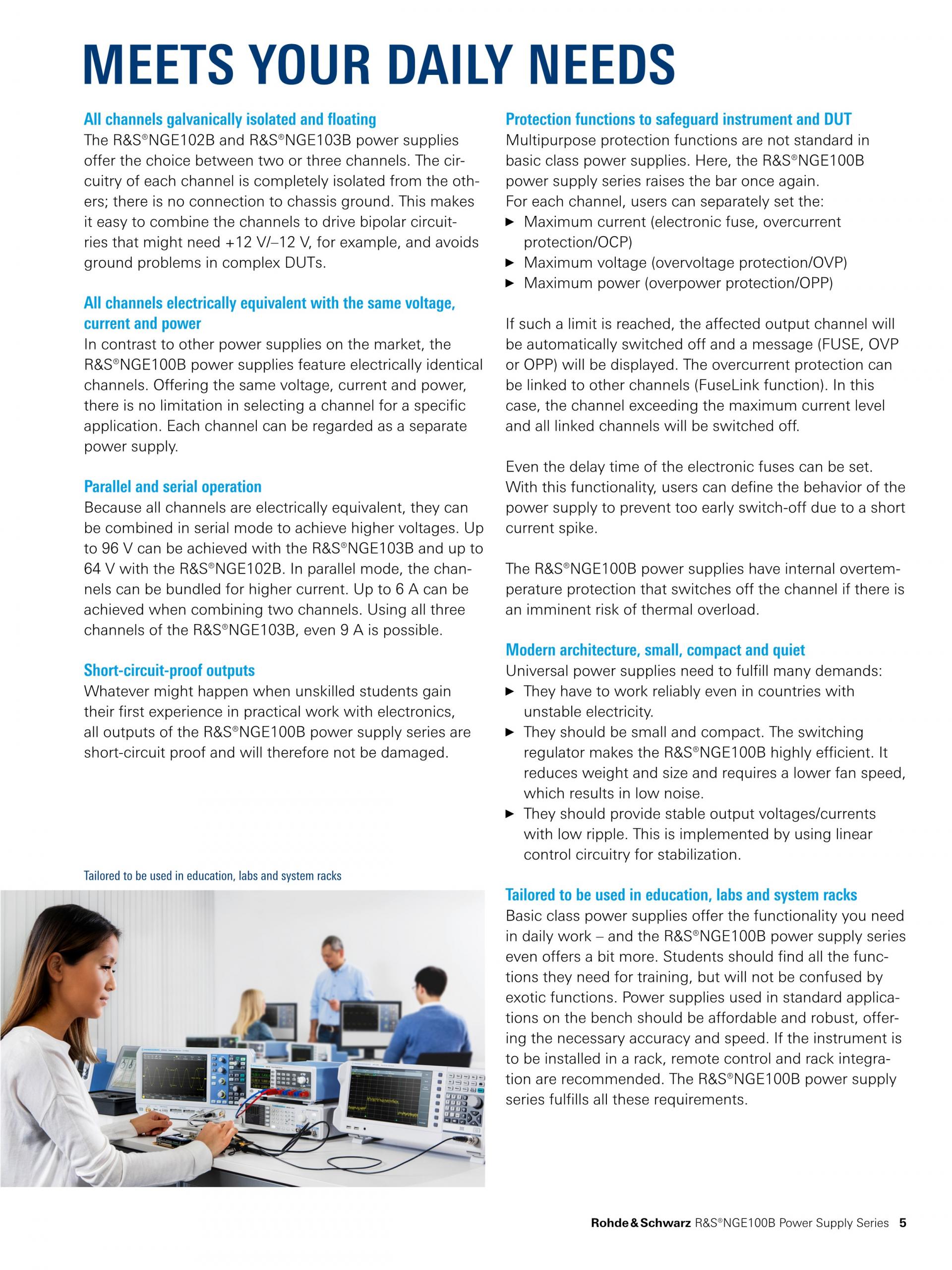

모든 채널은 갈바닉 절연되어 있으며 상호 접지되어 있지 않음

각 채널의 회로는 서로 완전히 분리되어 있어 섀시 접지에 연결되지 않습니다. +12 V, –12 V를 요구하는 양극성 회로로 구성된 복잡한 DUT를 채널을 결합하여 접지 문제 없이 지원합니다.

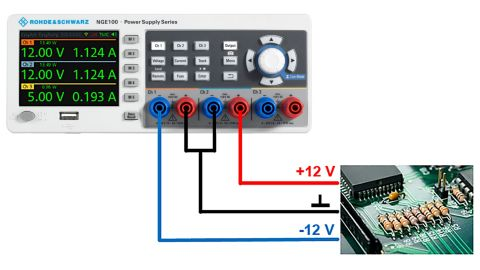

양극성 회로 구동

+12 V, –12 V를 요구하는 양극성 회로로 구성된 복잡한 DUT를 채널을 결합하여 접지 문제 없이 지원합니다.

병렬 및 직렬 작동

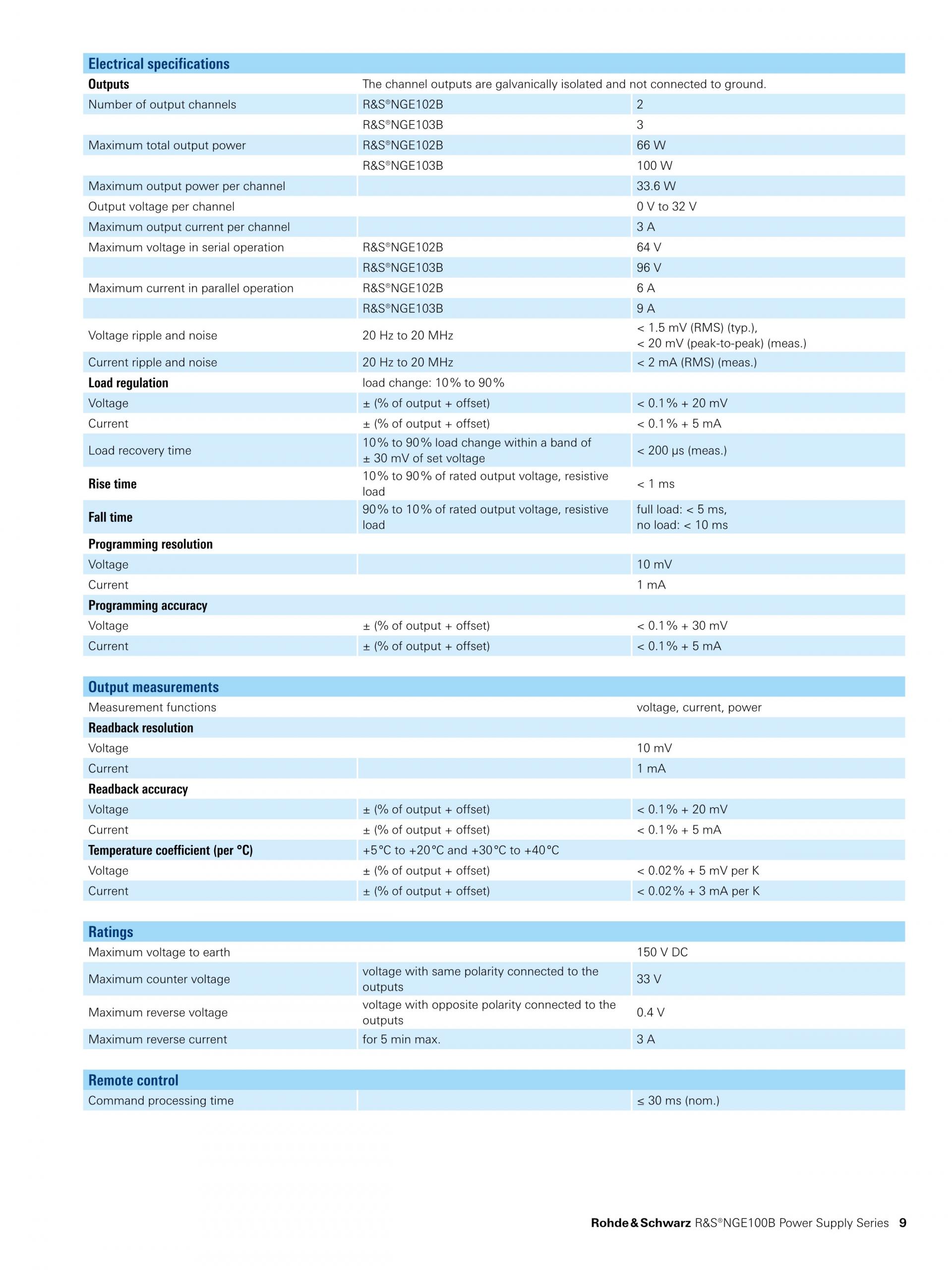

모든 채널이 전기적으로 동일하기 때문에 직렬 모드로 결합해 높은 전압을 달성할 수 있습니다. R&S®NGE103B에서 최대 96 V, R&S®NGE102B에서 최대 64 V를 달성할 수 있습니다. 병렬 모드에서는 채널을 묶어 더 높은 전류를 공급할 수 있습니다. 두 채널을 결합할 경우 최대 6 A를 달성할 수 있습니다. R&S®NGE103B의 3개 채널을 모두 연결하면 9 A까지도 가능합니다.

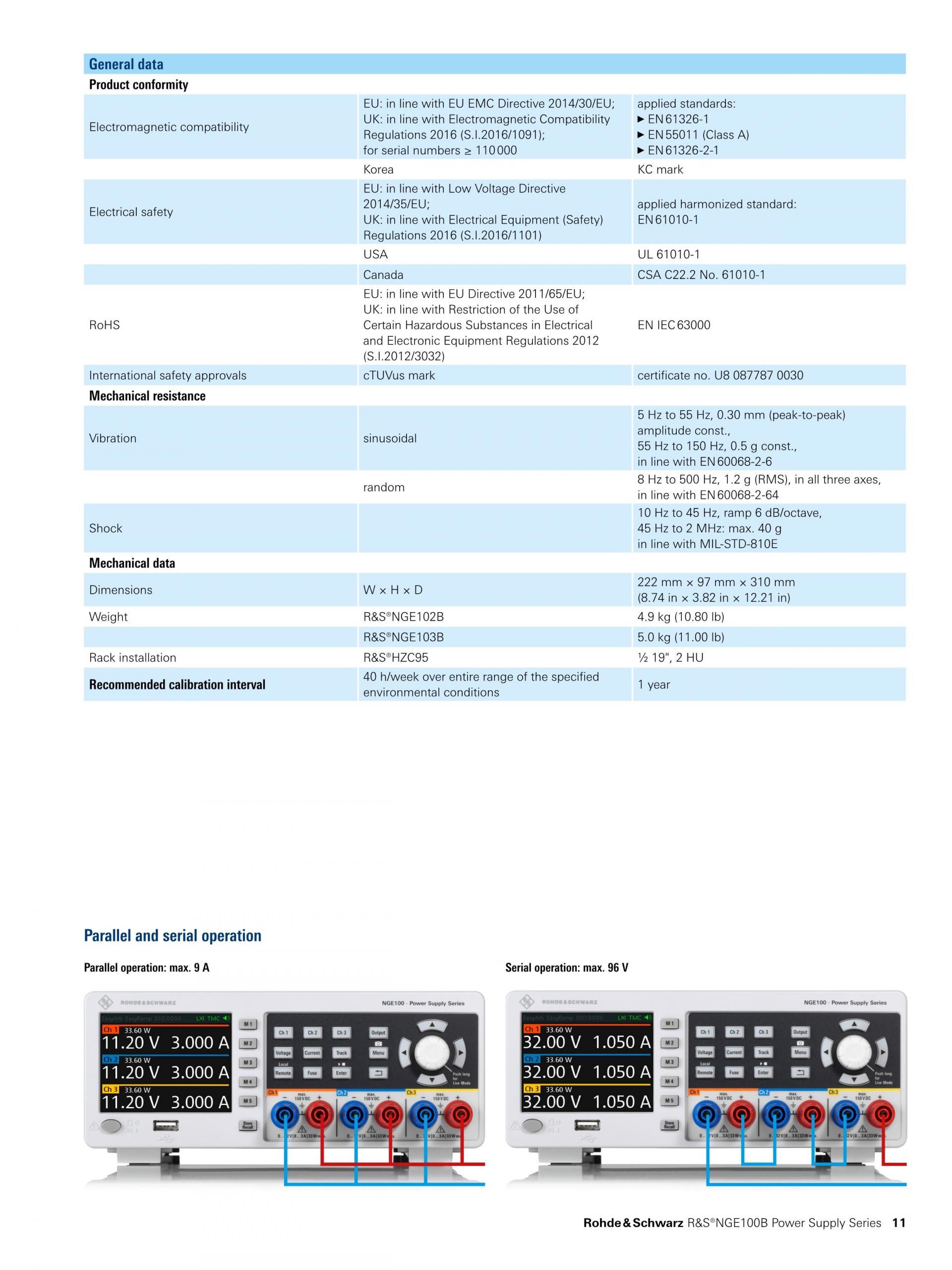

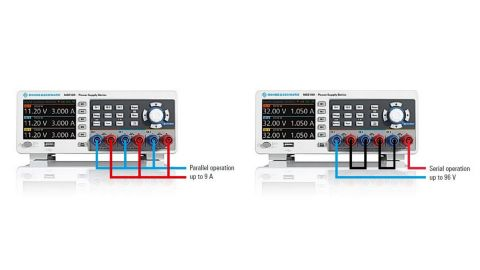

병렬 및 직렬 작동

출력 채널을 직렬 또는 병렬로 결합하여 더 높은 전압 또는 더 높은 전류를 달성할 수 있습니다.

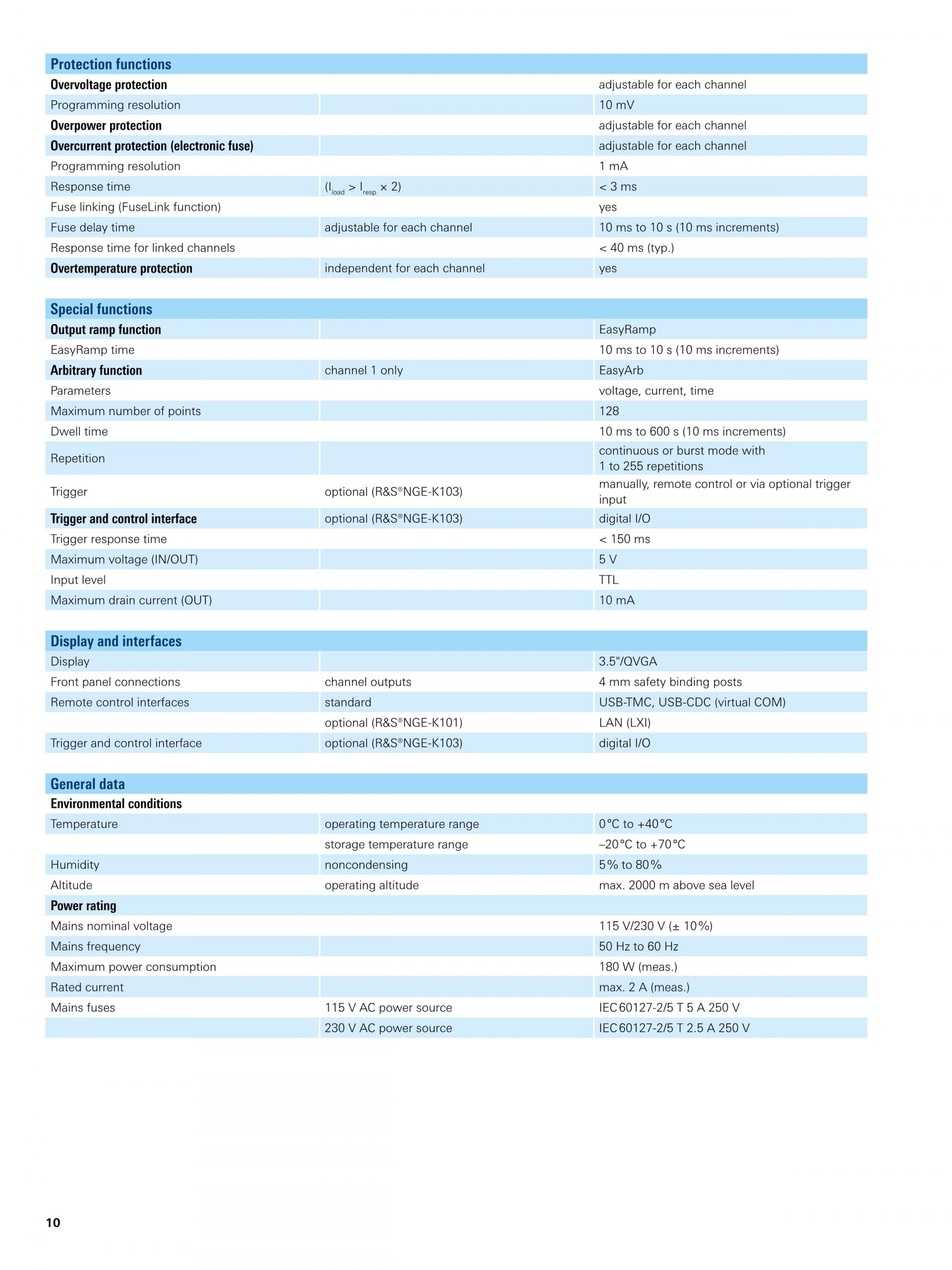

보호 기능

사용자는 각 채널에 대해 다음을 별도로 설정할 수 있습니다.

• 최대 전류(전자 퓨즈, 과전류 방지, OCP)
• 최대 전압(과전압 방지, OVP)
• 최대 출력(과출력 방지, OPP)

한계에 도달할 경우 출력 채널이 자동으로 꺼지고 메시지가 표시됩니다. 과전류 방지를 다른 채널에 연결할 수 있습니다(FuseLink 기능). 이 경우 최대 전류 레벨을 초과하는 채널 및 연결된 모든 채널이 꺼집니다.

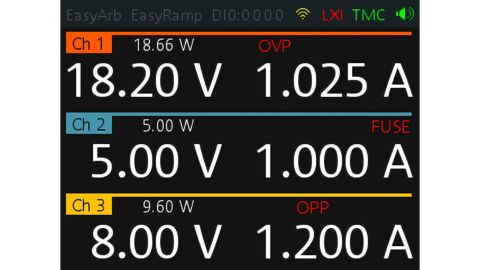

보호 기능

한계에 도달할 경우 출력 채널이 자동으로 꺼지고 메시지가 표시됩니다.

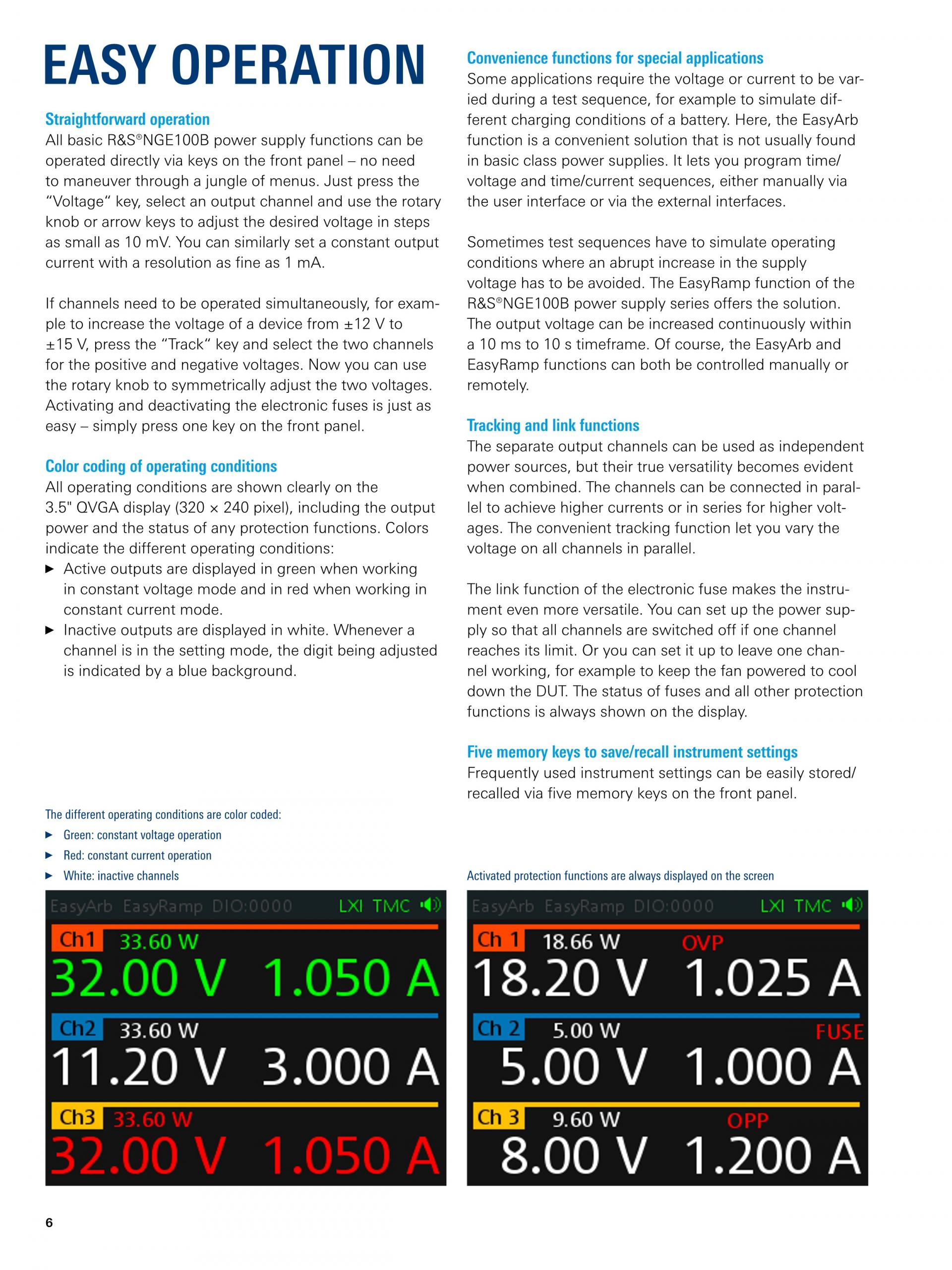

작동 상태 컬러 표시

출력 및 보호 기능을 포함한 모든 동작 상태는 3.5" QVGA 디스플레이(320 × 240 픽셀)에 선명하게 표시됩니다. 컬러는 다른 작동 상태를 나타냅니다.

• 활성 출력은 정전압 모드로 동작 시 녹색으로 표시되며 정전류 모드로 동작 시 적색으로 표시됩니다
• 비활성 출력은 흰색으로 표시됩니다. 채널이 설정 모드일 경우, 설정 중인 숫자는 파란색 배경으로 표시됩니다

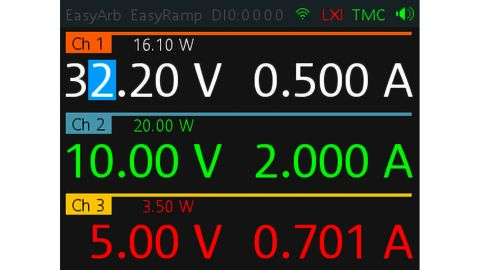

각 작동 상태는 컬러로 구분 표시됩니다.

정전압은 녹색, 정전류는 적색, 비활성 채널은 흰색으로 표시되며, 파란색 배경은 설정 모드의 채널을 나타냅니다.

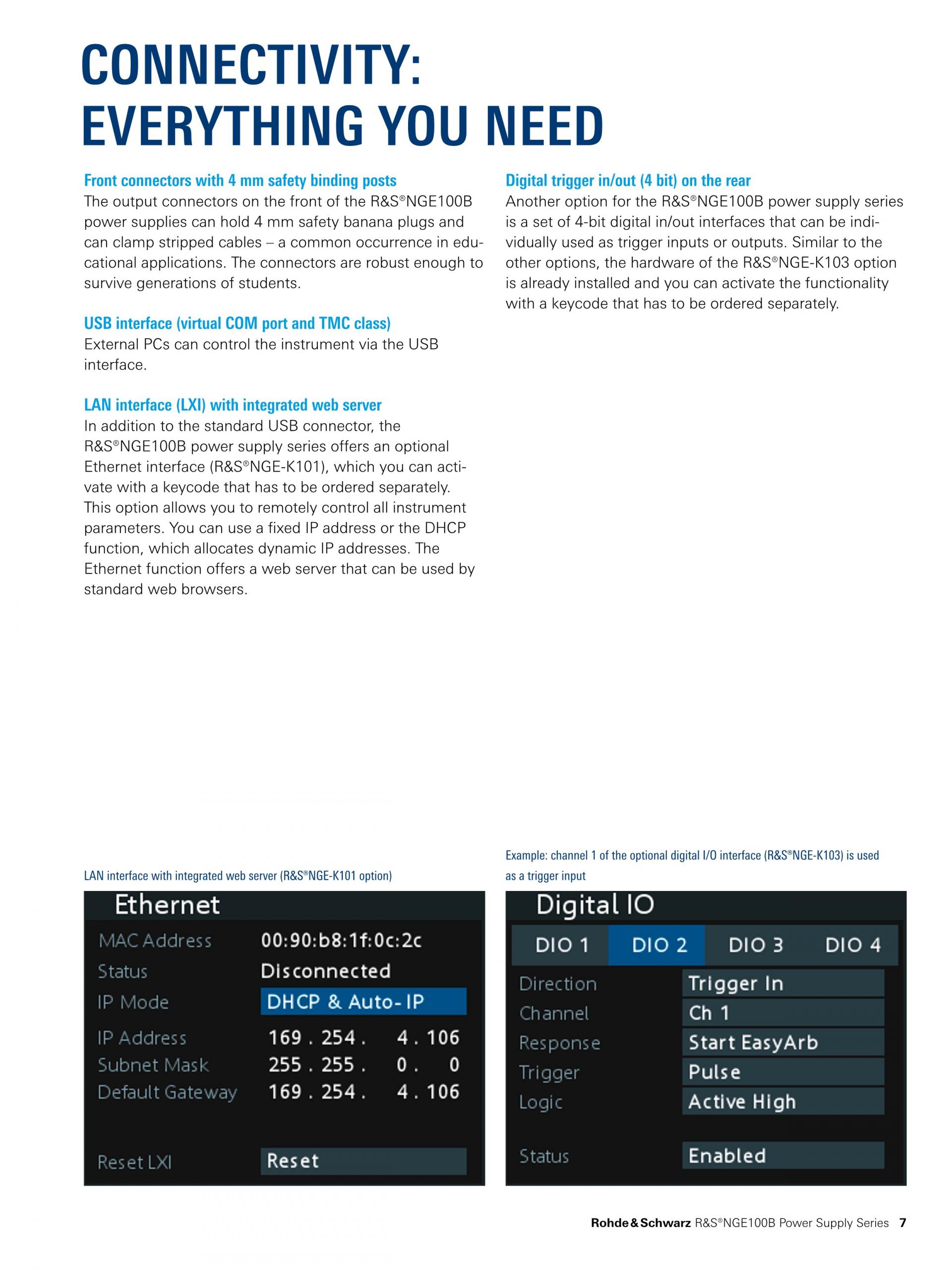

통신

• 4mm 세이프티 바인딩 포스트를 장착한 전면 커넥터
• USB(가상 COM 포트 및 TMC 클래스)
• 통합 웹 서버와 연결된 LAN 인터페이스(LXI) (R&S®NGE-K101 옵션)
• 동급 유일의 WLAN(R&S®NGE-K102 옵션)
• 후면부의 디지털 트리거 4비트 I/O(R&S®NGE-K103 옵션)

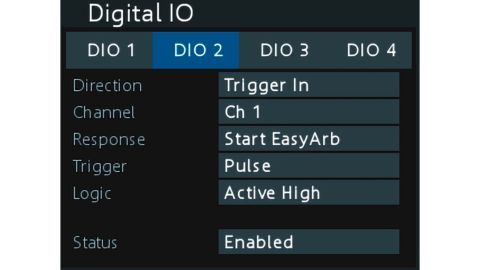

디지털 I/O

옵션인 디지털 I/O 인터페이스의 채널 1이 트리거 입력으로 사용됩니다.
