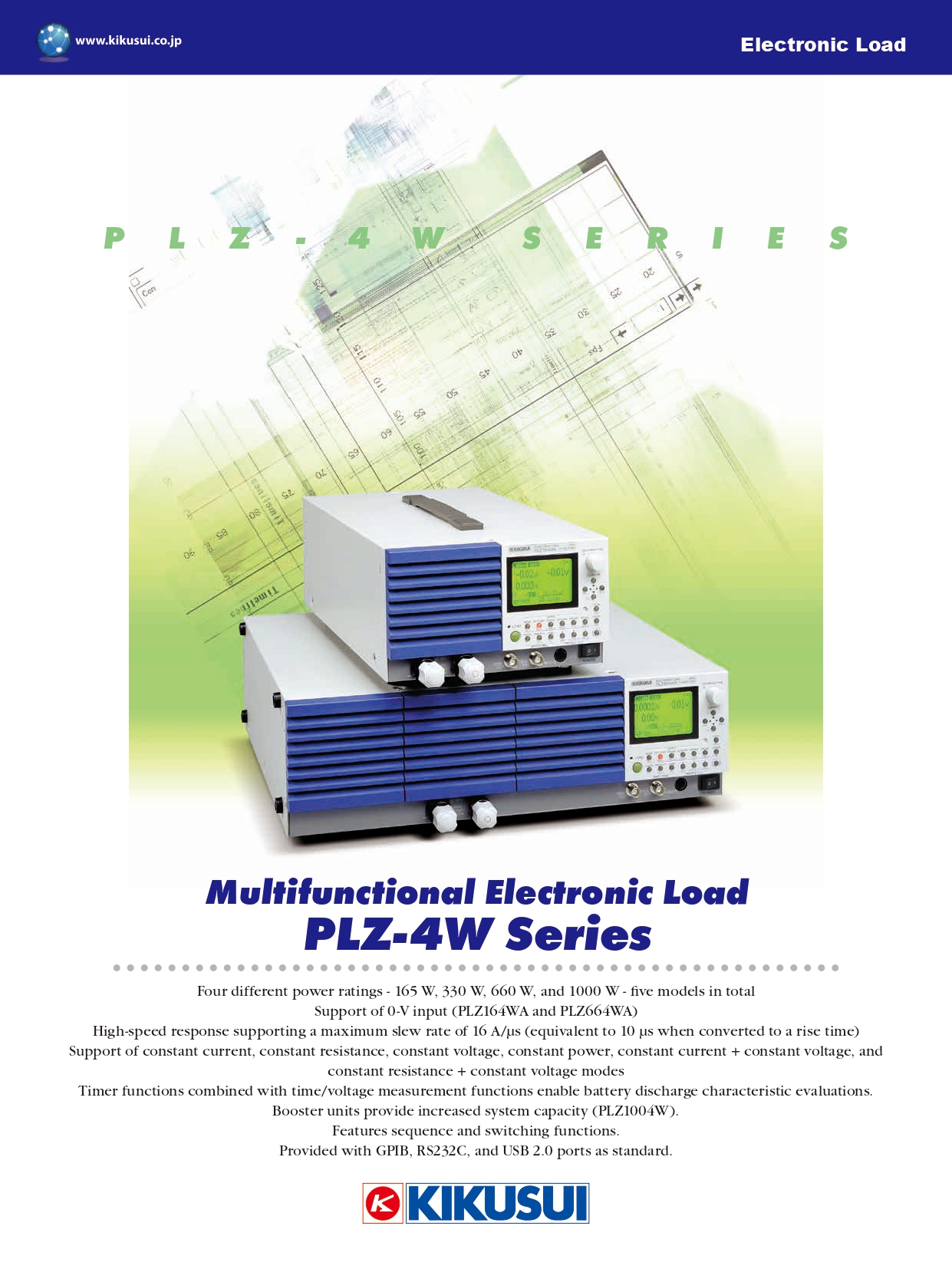

PLZ-4Ｗ 시리즈는소형·다기능 전자 부하 장치입니다．정전 압·정전류·정전력·정저항의 동작 모드가 있으며, 인터페이스에 GPIB/RS-232C/USB가 표준으로 탑재되어 있습니다．총 5종의 모델이 구비되어 있습니다．
| 원산지 | JAPAN |
|---|---|
| 제조사 | KIKUSUI |
| 브랜드 | KIKUSUI |
| 무게 | 1kg |
개요

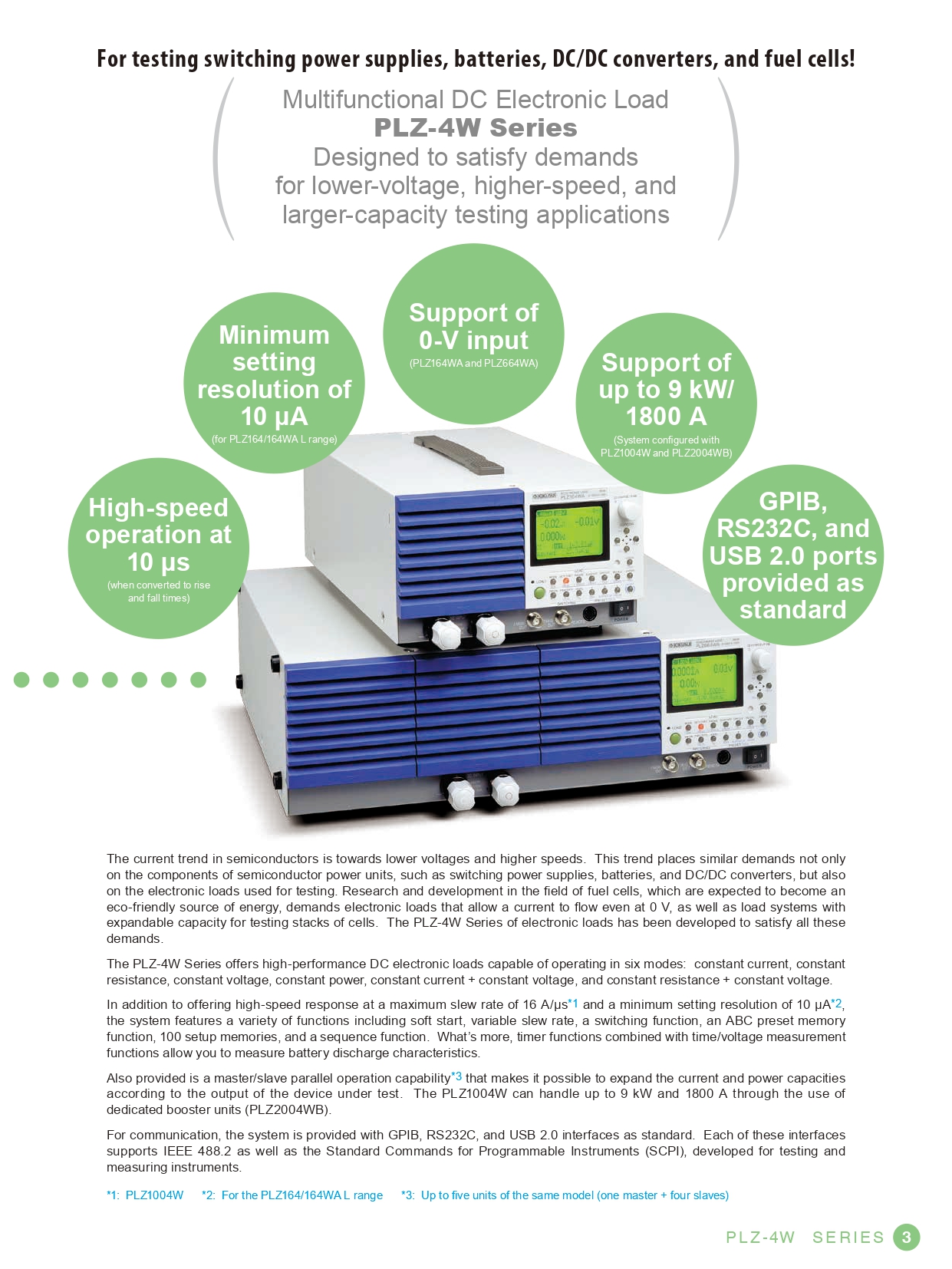

PLZ-4Ｗ 시리즈는소형·다기능 전자 부하 장치입니다．정전 압·정전류·정전력·정저항의 동작 모드가 있으며, 인터페이스에 GPIB/RS-232C/USB가 표준으로 탑재되어 있습니다．총 5종의 모델이 구비되어 있습니다．
0Ｖ 입력 타입의 두 가지 전자부하장치 모델(PLZ164WA, PLZ664WA)은 현재 주목받고 있는 연료 전지(셀 스택)의 개발 및 DC/DC 변환기, SW 전원 등 낮은 동작 전압을 요구하는 시장의 요구에 부응하여 출시되었습니다.특히 PLZ664ＷA는 0Ｖ 입력 시에도 동급 최강의 132Ａ의 전류 용량을 자랑합니다．(PLZ164WA의 전류 용량은 33Ａ)

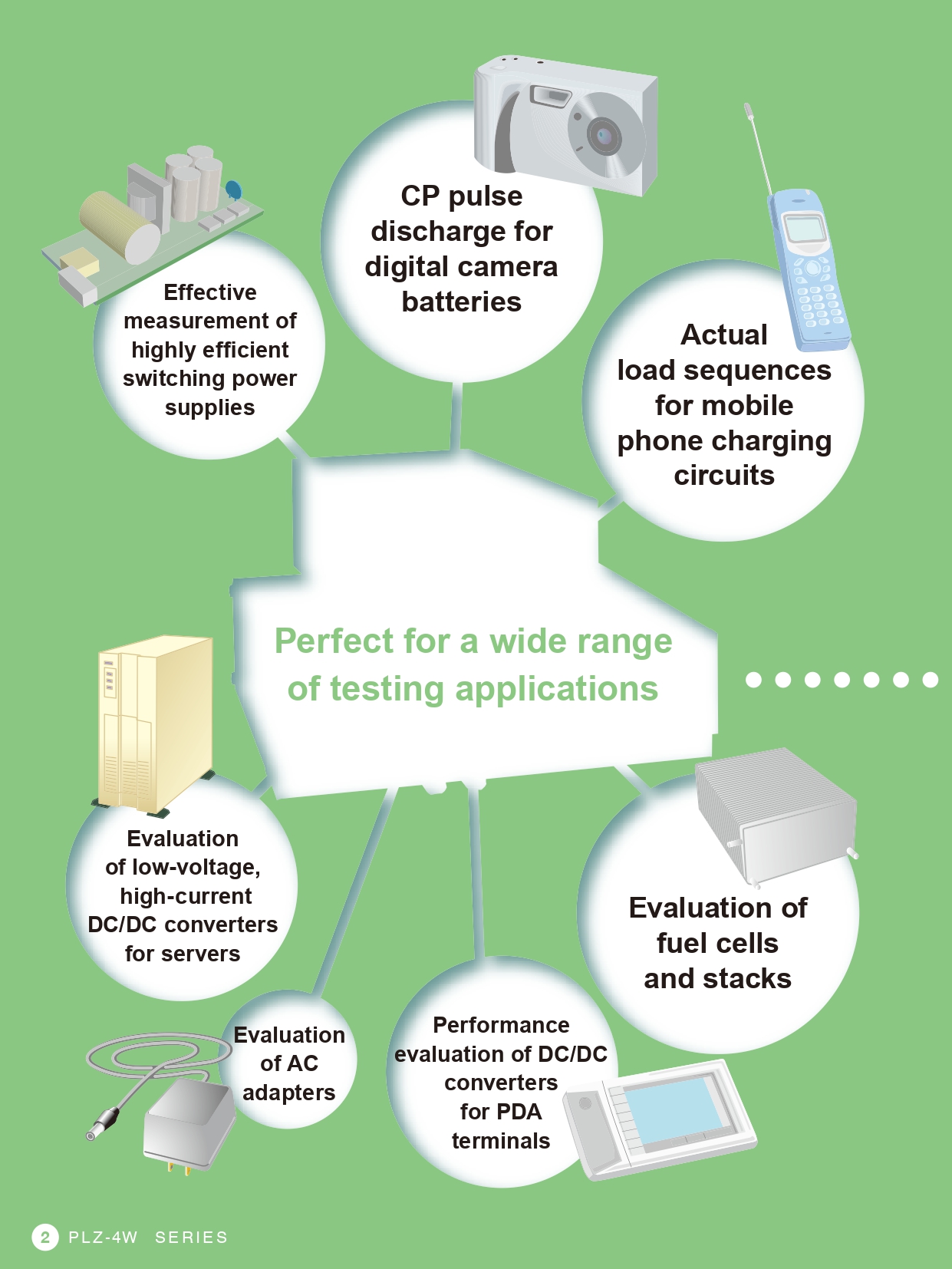

또한 SW 동작, 기동 시간의 고속화를 구현하여 자동차 전장품, SW 전원 기기, 2차 전지 등의 특성 시험, 수명 시험, 에이징 시 험의 유사 부하로 사용할 수 있습니다.부스터(PLZ2004WB) 사용으로 대용량화가 용이해졌습니다.
특징
- 동작 모드:정전류·저저항·정전압·정전력·정전류 + 정전압·정저항 + 정전압
- 0V입력 시에도 전체 사양에 대응(PLZ164WA, PLZ664WA)
- 스위칭 동작의 과도 전류는 Slew-rate(A/µs)로 설정 가능
소프트 스타트 방식의 시간 설정 가능
GPIB/RS232C/USB 인터페이스 표준 장비 liI>각종 보호 회로 장착(과전압·과전류·과전력·과열·저전압·역연결)

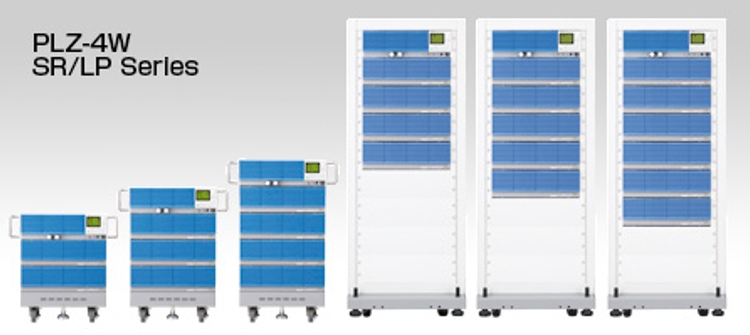

대용량 직류 전자 부하
PLZ-4W SR/LP 시리즈는 PLZ1004W와 부스터 (PLZ2004WB)를 전용 랙 부품으로 조립 한 대용량 모델입니다. 동작 전압 범위 1.5~150V 최대 13kW, 2600A까지 지원합니다.

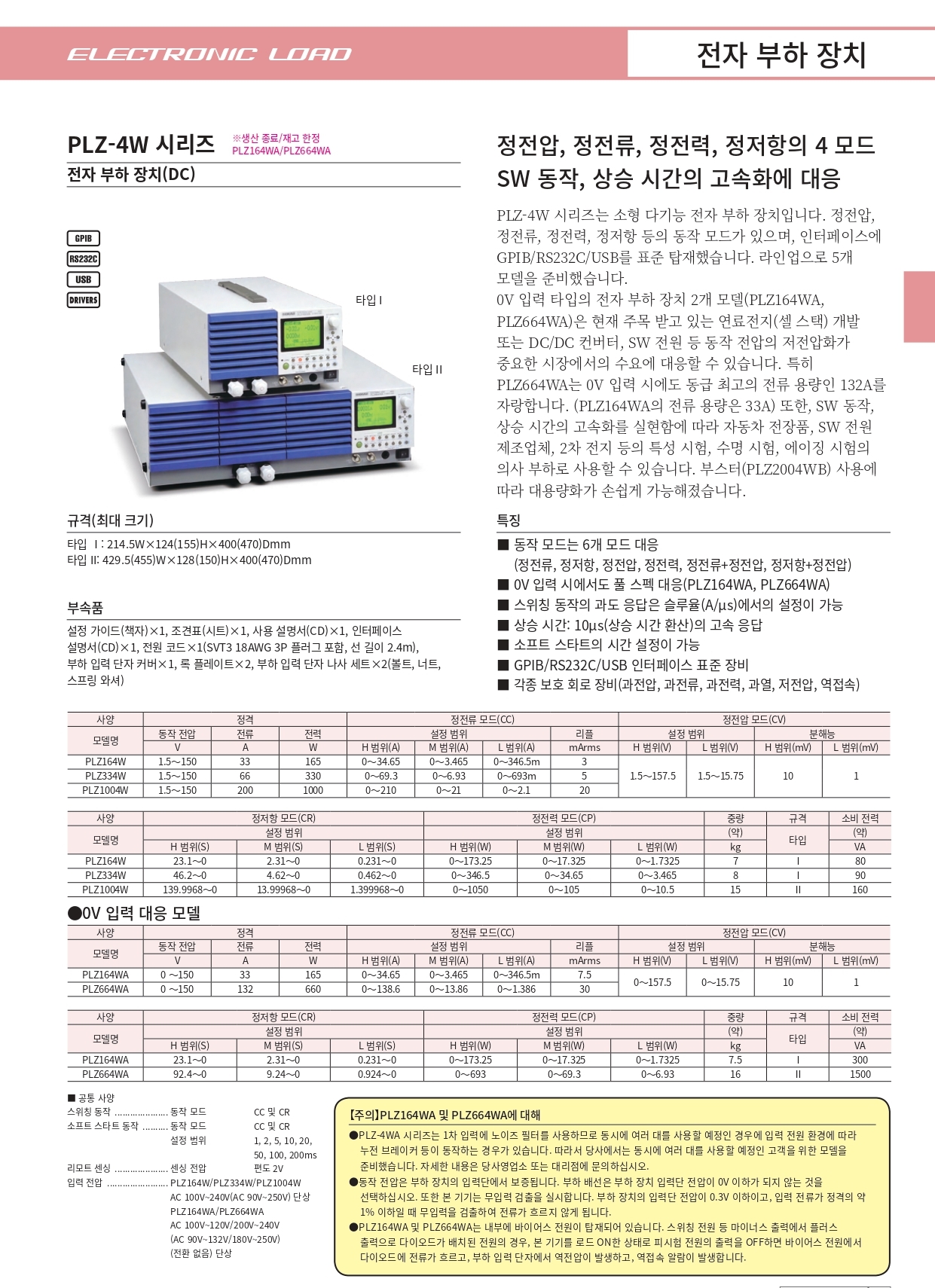

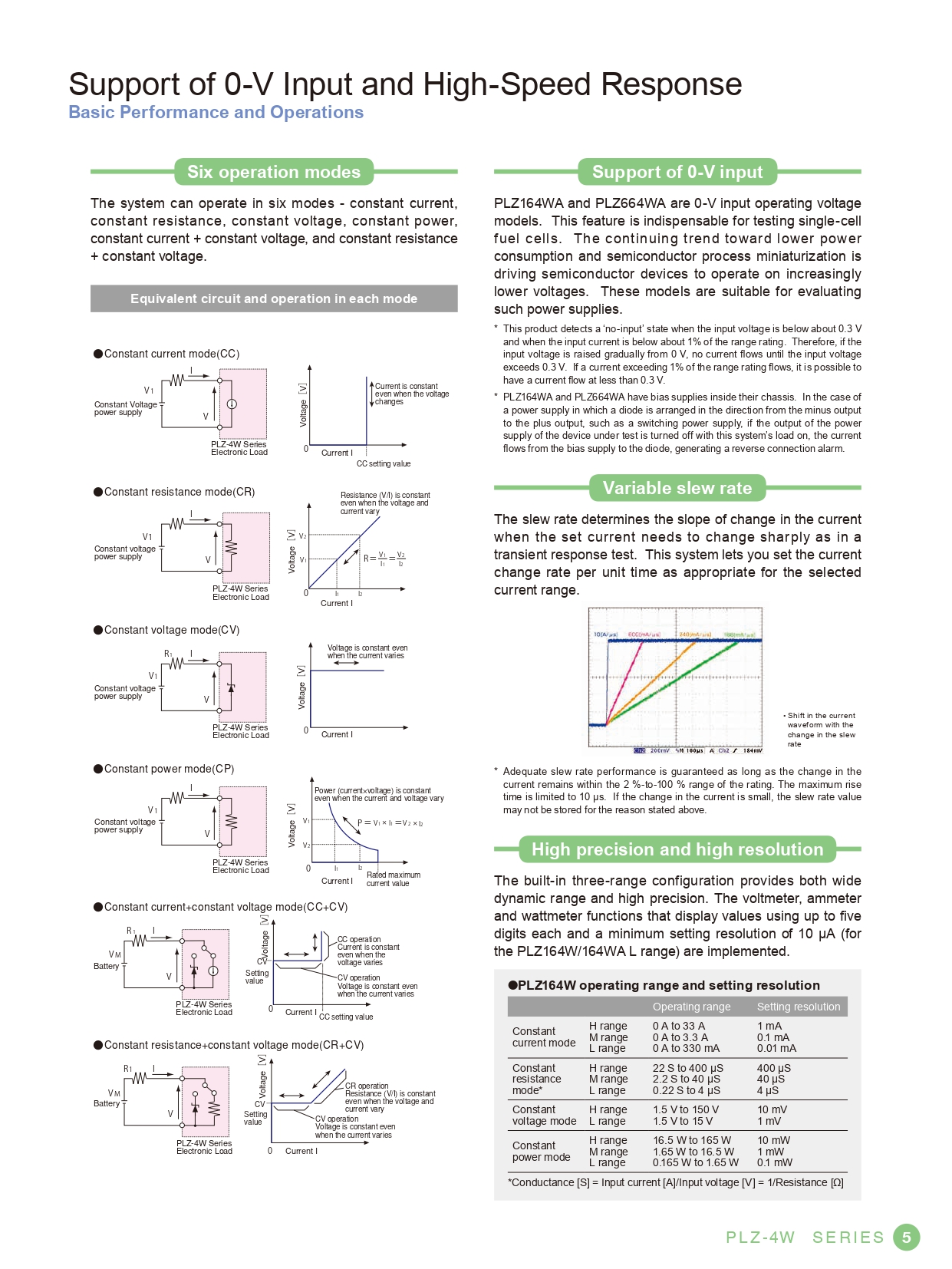

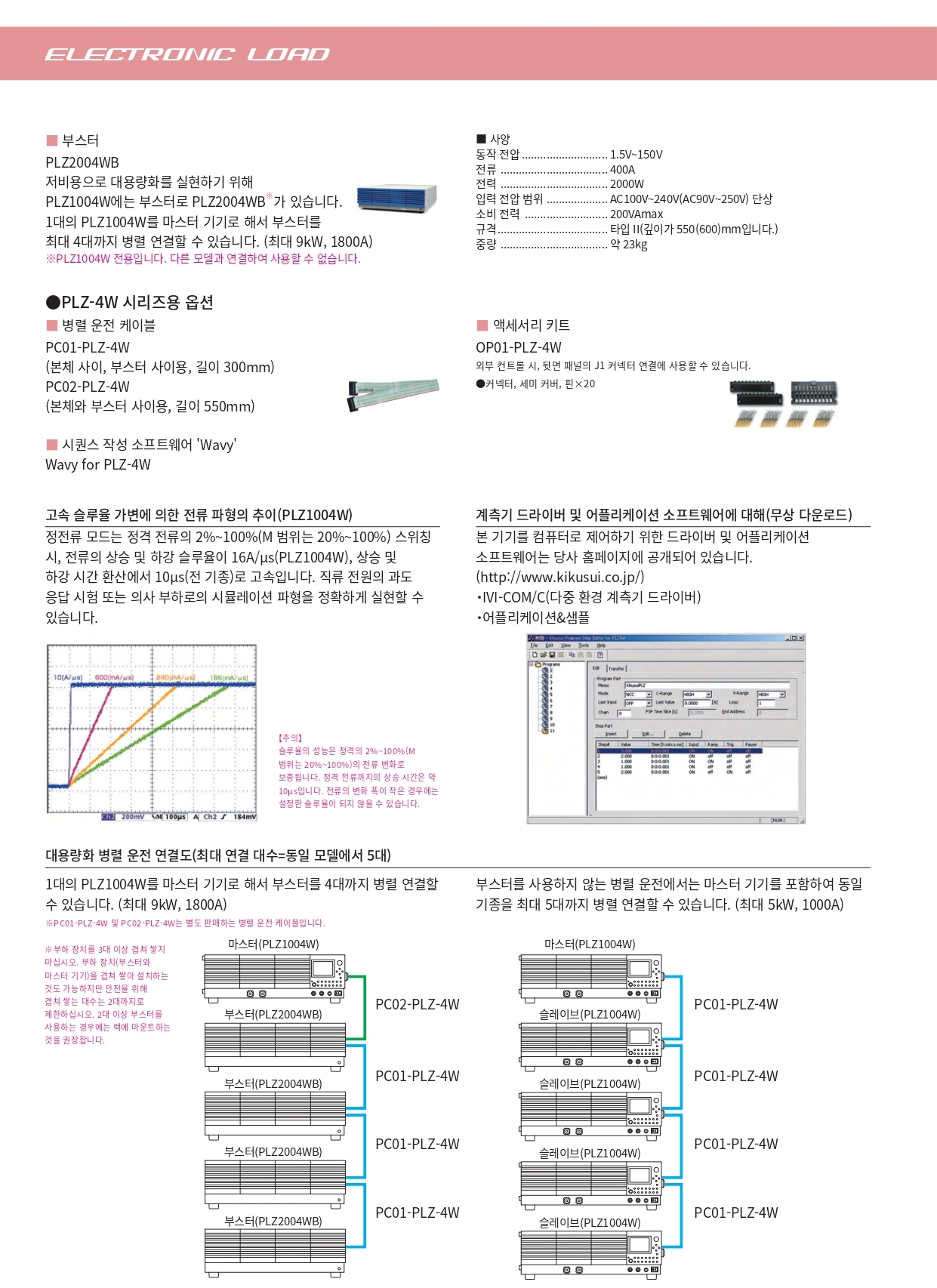

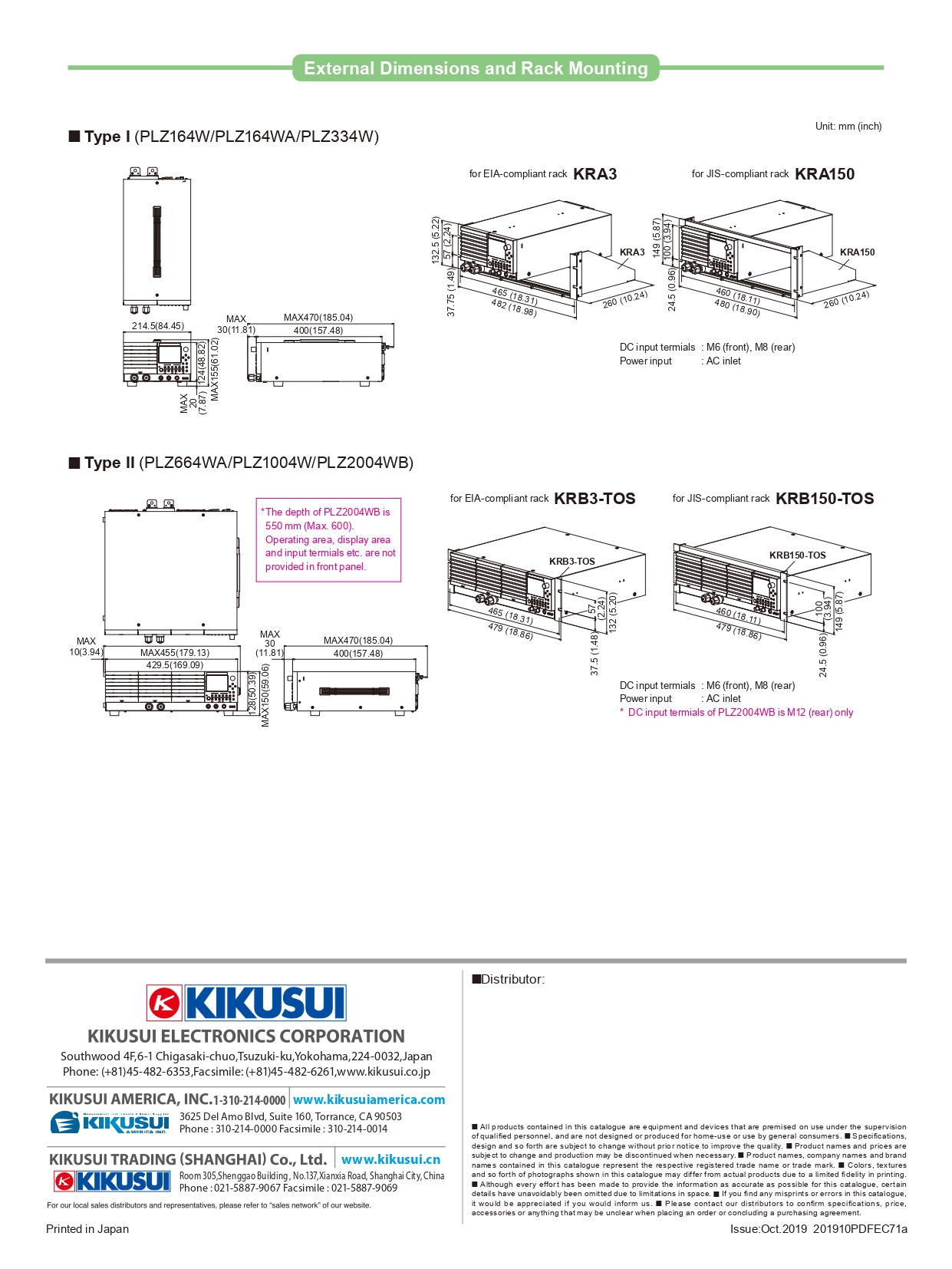

*자세한 내용은 카탈로그 (pdf)를 참조하십시오

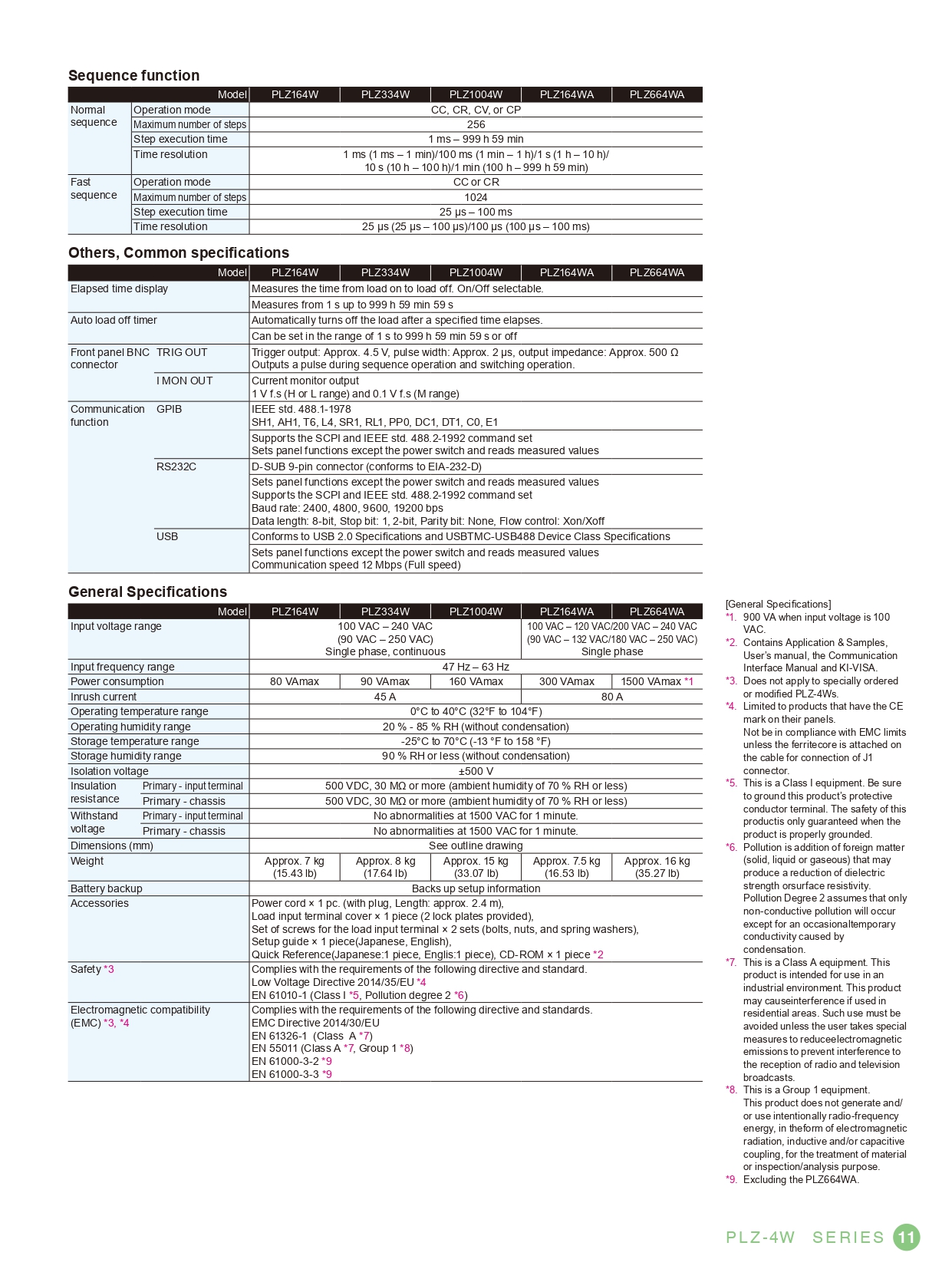

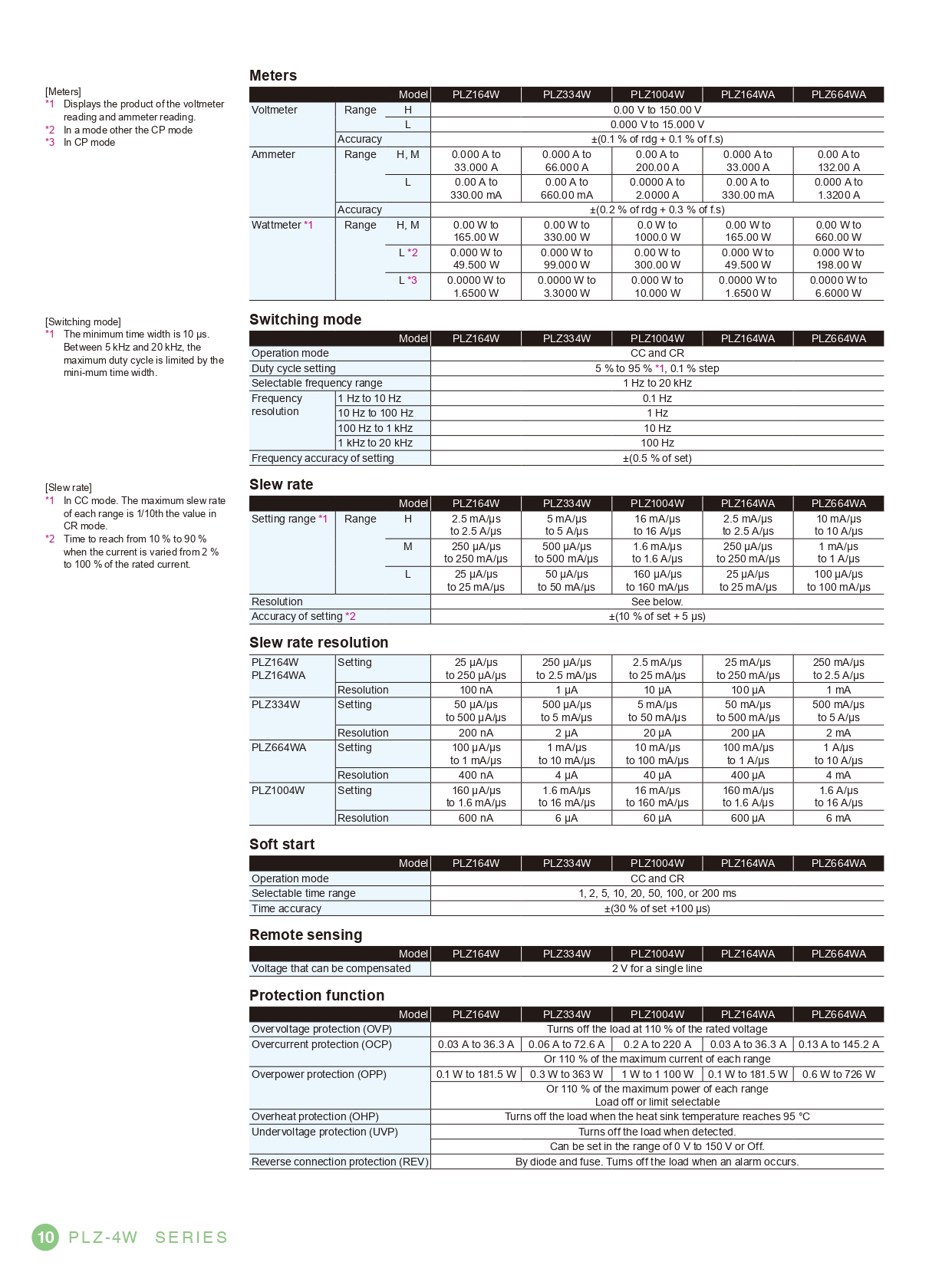

라인 업
| 모델 | 사양 |
| PLZ164W | 1.5 〜 150V, 33A, 165W、기동 시간:10µs(기동 시간 환산)의 고속 응답、 동작 모드:정전류·저저항·정전압·정전력·정전류 + 정전압·정저항 + 정전압、USB 인터페이스 표준 장비 |
| PLZ164WA | 0 〜 150V, 33A, 165W,기동 시간:10µs(기동 시간 환산)의 고속 응답、각종 보호 회로 장착、USB 인터페이스 표준 장비 생산중지예정 |
| PLZ334W | 1.5 〜 150V, 66A, 330W,기동 시간:10µs(기동 시간 환산)의 고속 응답、각종 보호 회로 장착、USB 인터페이스 표준 장비 |
| PLZ664WA | 0 〜 150V, 132A, 660W,기동 시간:10µs(기동 시간 환산)의 고속 응답、각종 보호 회로 장착、USB 인터페이스 표준 장비 생산중지예정 |
| PLZ1004W | 1.5 〜 150V, 200A, 1000W,기동 시간:10µs(기동 시간 환산)의 고속 응답、각종 보호 회로 장착、USB 인터페이스 표준 장비 |

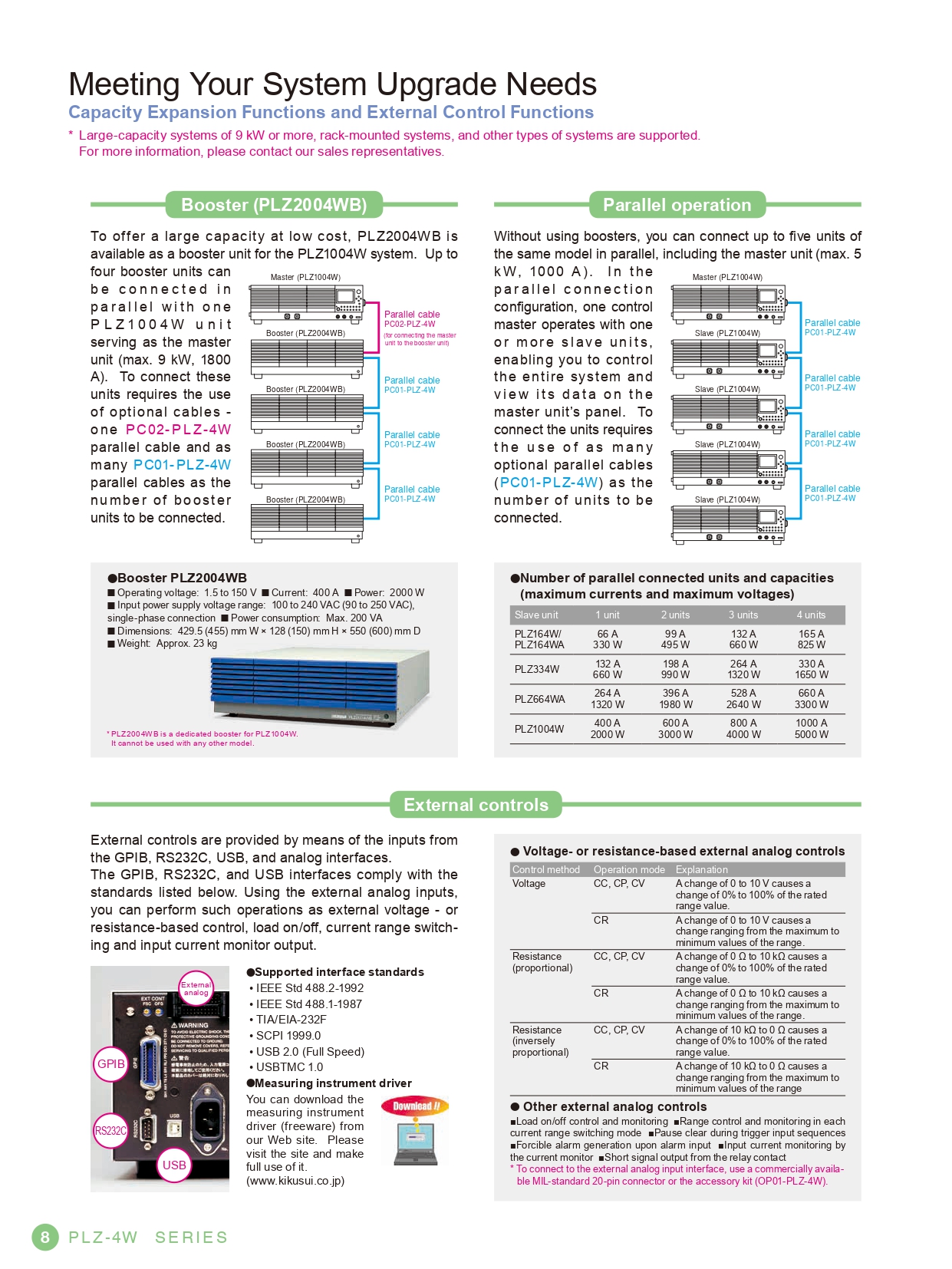

| PLZ2004WB | 2000W 부스터. PLZ1004W에는 저렴한 비용으로 대용량를 구현하기 위해 부스터로 PLZ2004WB*가 준비되어 있습니다. 한 대의 PLZ1004W를 마스터기로 사용해서 부스터를 최대 4대 까지 병렬 연결할 수 있습니다(최대 9kW, 1,800A)＊PLZ1004W 전용입니다 .다른 모델과 연결하여 사용할 수 없습니다. |
옵션 (관련 제품)

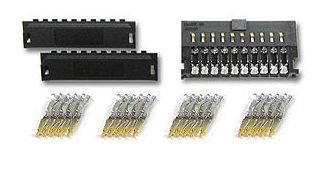

OP01-PLZ-4W
PLZ-4W 시리즈 옵션
PLZ-4W 시리즈 액세서리 키트ト、외 부 제 어 시, 배 면 패 널 의 J1 커 넥 터 연 결 에 사용합니다. 【내용】커넥터, 세미 커버, 핀×20

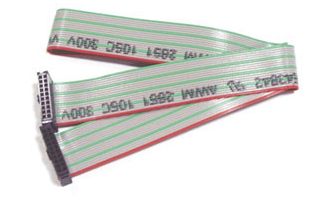

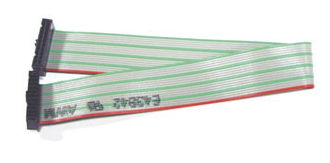

PC01-PLZ-4W
PLZ-4W/4WH 시리즈 옵션
병렬 운전 케이블(30cm)
*적용 제품 :
PLZ-4W series<-->PLZ-4W series
PLZ-4WH series<-->PLZ-4WH series
PLZ2004WB <-->PLZ2004WB
PLZ2004WHB<-->PLZ2004WHB
PC02-PLZ-4W
PLZ-4W/4WH 시리즈 옵션
병렬 운전 케이블(55cm)
*적용 제품 :
PLZ1004W <-->PLZ2004WB
PLZ1004WH<-->PLZ2004WHB

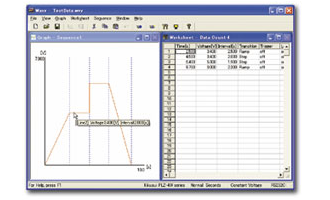

Wavy for PLZ-4W
시퀀스 작성 소프트웨어
PLZ-4W/4WL/4WH시리즈용시퀀스 작성 소프트웨어

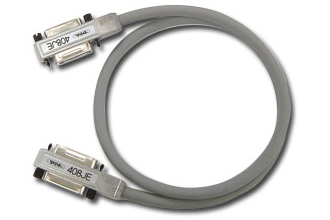

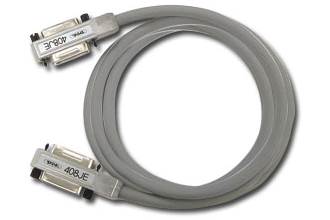

408J-101
GPIB 케이블
GPIB 케이블,길이:약 1m

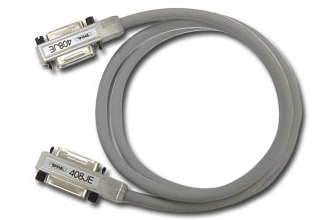

408J-102
GPIB 케이블
GPIB 케이블,길이:약 2m
408J-104
GPIB 케이블
GPIB 케이블,길이:약 4m
KRA3
랙 어댑터
랙 어댑터(inch 사이즈) *대응 기종:PWR(01), PAS, PMR, PMP, PAK-A, PMC, PMC-A, PMX-A, PMX-Multi, PCR500M(MA), PLZ-205/405W, PLZ-4W/4WL/4WH, PLZ-3W/3WH, PIA4800
KRA150
랙 어댑터
랙 어댑터(mm 사이즈) *대응 기종:PWR(01), PAS, PMR, PMP, PAK-A, PMC, PMC-A, PMX-A, PMX-Multi, PCR500M(MA), PLZ-205/405W, PLZ-4W/4WL/4WH, PLZ-3W/3WH, PIA4800
KBP3-2
블랭크 패널
KRA3 및150용블랭크 패널, 가로폭:1/2
KBP3-3
블랭크 패널
KRA3 및150용블랭크 패널, 가로폭:1/3
KRB3-TOS
브래킷
브래킷(inch 사이즈)용 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M(MA), PLZ1205W, PLZ-4W/4WH, PWR, PAT , PBZ, PCR1000WE, PCR2000WE, PCR3000WE2, TOS9300, TOS9301, TOS9302, TOS9303, TOS9303LC
KRB150-TOS
브래킷
브래킷(mm 사이즈)용 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M(MA), PLZ1205W, PLZ-4W/4WH, PWR, PAT, PBZ, PCR1000WE, PCR2000WE, PCR3000WE2, TOS9300, TOS9301, TOS9302, TOS9303, TOS9303LC
