PCR-MA 시리즈는 기존 모델 (PCR-M 시리즈)을 개량 한 PWM 인버터 방식의 교류 전원입니다. 기존 모델 (PCR-M 시리즈) 컴팩트는 그대로 출력 전압 범위를 AC310Vrms로 확대하고 시스템 가동에 필수적인 통신 인터페이스 LAN (LXI) USB를 표준 탑재. 또한 센싱 기능이 추가되어 있습니다. LAN 인터페이스는 WEB 브라우저에서 가상 전면 패널에서 제어 및 모니터링도 가능합니다. 간단한 조작으로 측정 기능, 메모리 기능, 각종 보호 기능 등을 갖추고 있습니다.
| 원산지 | JAPAN |
|---|---|
| 제조사 | KIKUSUI |
| 브랜드 | KIKUSUI |
| 무게 | 1kg |
개요
PCR-MA 시리즈는 기존 모델 (PCR-M 시리즈)을 개량 한 PWM 인버터 방식의 교류 전원입니다. 기존 모델 (PCR-M 시리즈) 컴팩트는 그대로 출력 전압 범위를 AC310Vrms로 확대하고 시스템 가동에 필수적인 통신 인터페이스 LAN (LXI) USB를 표준 탑재. 또한 센싱 기능이 추가되어 있습니다. LAN 인터페이스는 WEB 브라우저에서 가상 전면 패널에서 제어 및 모니터링도 가능합니다. 간단한 조작으로 측정 기능, 메모리 기능, 각종 보호 기능 등을 갖추고 있습니다.
특징
○ 컴팩트 한 디자인
당신의 책상에 들어갈 정도로 작은!

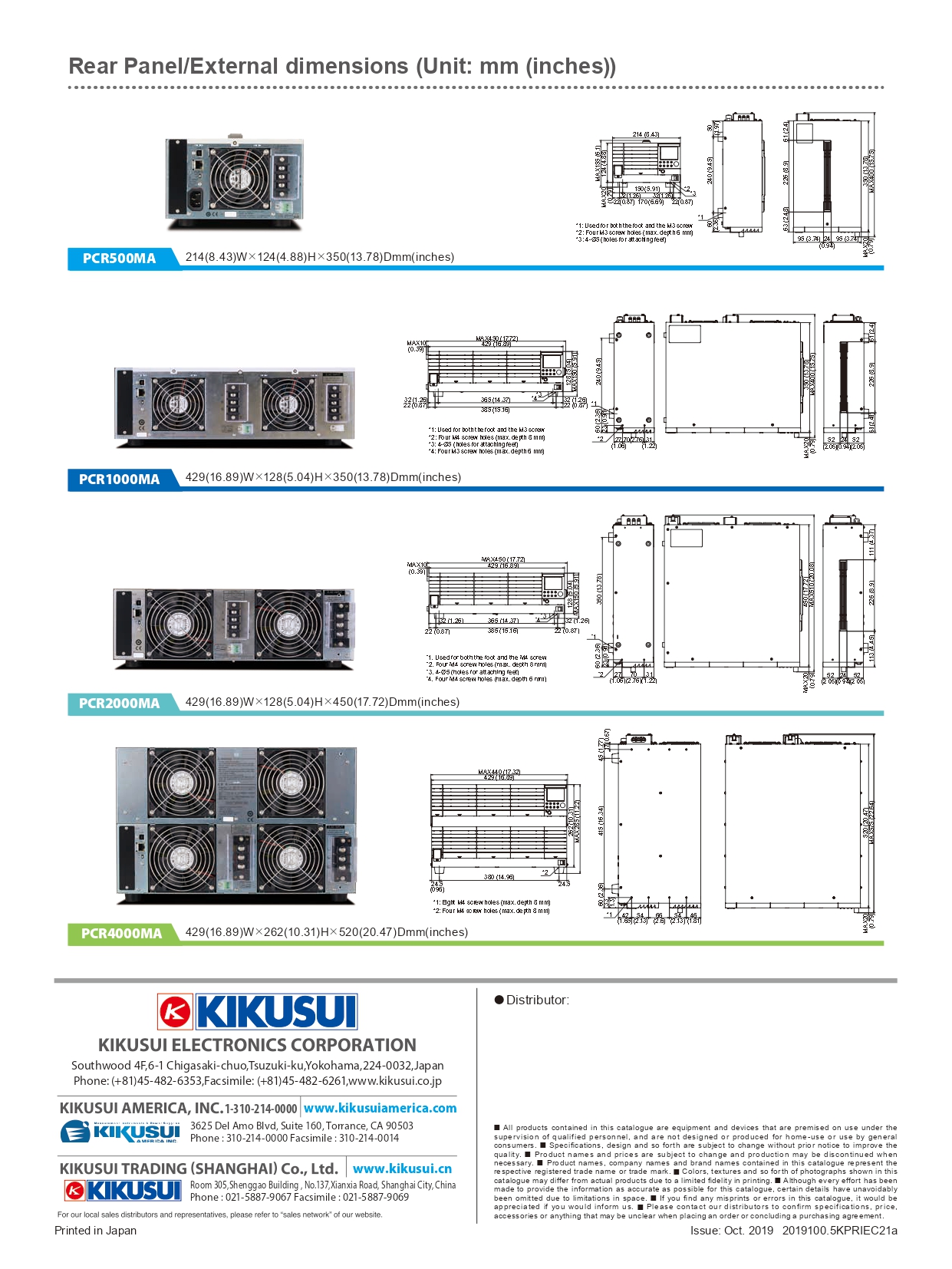

214W × 124H × 350Dmm 만!
체중은 불과 6 킬로미터로 휴대가 편리합니다!
(PCR500MA)
○ 출력 모드 전환
AC 모드, DC 모드 외에도 AC + DC 모드 ※ 1 옵션의 아날로그 제어 인터페이스 보드 EX08-PCR-MA를 사용하여 EXT-AC 모드 EXT-DC 모드의 외부 아날로그 신호에 의한 출력 제어가 가능하게 됩니다.
○ 메모리 기능
출력 전압, 주파수 설정 값과 한계 값을 3 쌍, 본체 메모리에 기억시킬 수 있으므로 전압 급변이나 주파수 급변 시험에 유용합니다. 또한 통신 명령에만 메모리 최대 11 조까지 사용할 수 있습니다.
○ 풍부한 측정 기능
교류 및 직류 출력 전압, 전류, 전력을 측정 할 수 있습니다. 출력 전압은 실효치와 평균치 (직류)을 출력 전류는 실효치 피크 값과 평균값 (직류)를 볼 수 있습니다. 또한 통신 인터페이스 이용하여 피상 전력 (VA), 무효 전력 (VAR), 역률 (PF), 크레스트 팩터 (CF), 피크 홀드 전류 측정이 가능합니다.
○ 통신 인터페이스
LAN 및 USB를 표준 장비. (GPIB 옵션)
○ 임베디드 WEB 서버에 쉽게 액세스
PC, 스마트 폰, 태블릿의 WEB 브라우저에서 PCR-MA 시리즈에 내장 된 WEB 서버에 액세스하고 제어 · 감시 할 수 있습니다.
라인 업
| 모델 | 사양 |
| PCR500MA | 단상 500VA, AC 0V 〜 155V / 0V 〜 310V(2범위), 40Hz 〜 500Hz, DC ±0 〜 ±219V / ±0V 〜 ±438V, PWM 타입 |
| PCR1000MA | 단상 1000VA, AC 0V 〜 155V / 0V 〜 310V(2범위), 40Hz 〜 500Hz, DC ±0V 〜 ±219V / ±0V 〜 ±438V, PWM 타입 |
| PCR2000MA | 단상 2000VA, AC 0V 〜 155V / 0V 〜 310V(2범위), 40Hz 〜 500Hz, DC ±0V 〜 ±219V / ±0V 〜 ±438V, PWM 타입 |
| PCR4000MA | 단상 4000VA, AC 0V 〜 155V / 0 〜 310V(2범위), 40Hz 〜 500Hz, DC ±0V 〜 ±219V / ±0V 〜 ±438V, PWM 타입 |
옵션 (관련 제품)

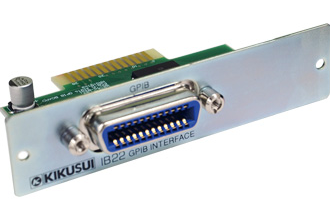

IB22
교류전원 용옵션
PCR-MA시리즈 용GPIB 인터페이스 보드
EX08-PCR-MA
교류전원 용옵션
PCR-MA시리즈 용아날로그 인터페이스 보드
KRA3
랙 어댑터
랙 어댑터(inch 사이즈) *대응 기종:PWR(01), PAS, PMR, PMP, PAK-A, PMC, PMC-A, PMX-A, PMX-Multi, PCR500M(MA), PLZ-205/405W, PLZ-4W/4WL/4WH, PLZ-3W/3WH, PIA4800
KRA150
랙 어댑터
랙 어댑터(mm 사이즈) *대응 기종:PWR(01), PAS, PMR, PMP, PAK-A, PMC, PMC-A, PMX-A, PMX-Multi, PCR500M(MA), PLZ-205/405W, PLZ-4W/4WL/4WH, PLZ-3W/3WH, PIA4800
KBP3-2
블랭크 패널
KRA3 및150용블랭크 패널, 가로폭:1/2
KRB3-TOS
브래킷
브래킷(inch 사이즈)용 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M(MA), PLZ1205W, PLZ-4W/4WH, PWR, PAT , PBZ, PCR1000WE, PCR2000WE, PCR3000WE2, TOS9300, TOS9301, TOS9302, TOS9303, TOS9303LC
KRB150-TOS
브래킷
브래킷(mm 사이즈)용 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M(MA), PLZ1205W, PLZ-4W/4WH, PWR, PAT, PBZ, PCR1000WE, PCR2000WE, PCR3000WE2, TOS9300, TOS9301, TOS9302, TOS9303, TOS9303LC
KRB6
랙 마운트 어댑터
PCR1000LE, PCR4000M(MA), PCR6000WE2(R)용 랙 마운트 어댑터(인치 규격용)
KRB300
랙 마운트 어댑터
PCR1000LE, PCR4000M(MA), PCR6000WE2(R)용 랙 마운트 어댑터(밀리 규격용)
