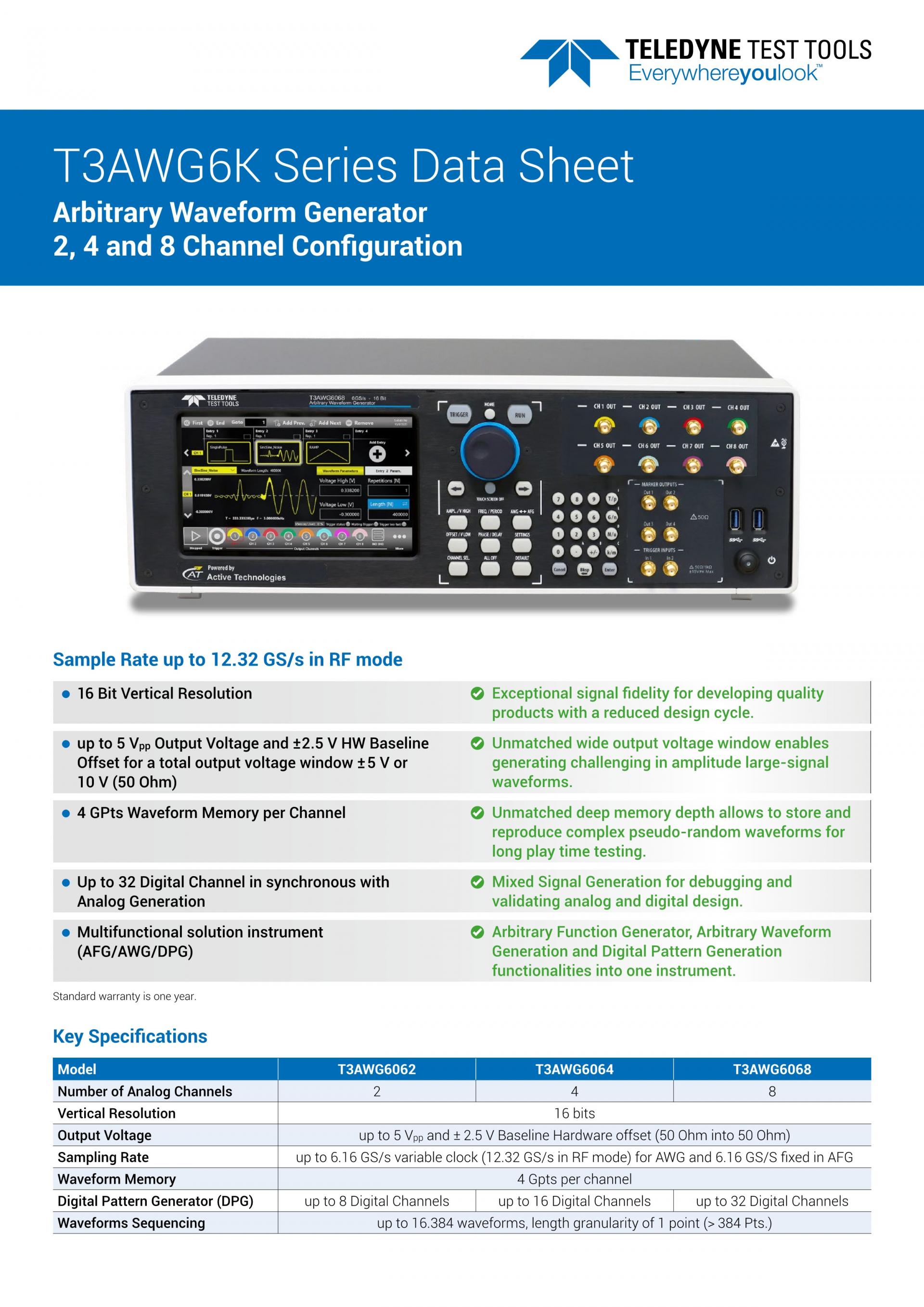

LECROY T3AWG6K 2, 4, 8채널 임의 파형 발생기

르크로이 ・ LECROY T3AWG6K 2, 4, 8채널 임의 파형 발생기 T3AWG6K Arbitrary Waveform Generator 2, 4 and 8 Channel Configuration 주요 특징 2, 4, 8채널 구성 16비트 수직 분해능 RF 모드에서 최대 12.32GS/s의 샘플링 속도 16비트 수직 분해능 채널당 4 Gpts 파형 메모리 최대 5Vpp 출력 전압 및 ±2.5V 기준선 오프셋 50Ω 다기능 발생기 임의 함수 생성기 향상된 직접 디지털 합성(DDS) 기술 16비트 수직 분해능

주요 특징

• 2, 4, 8채널 구성
• 16비트 수직 분해능
• RF 모드에서 최대 12.32GS/s의 샘플링 속도
• 16비트 수직 분해능
• 채널당 4 Gpts 파형 메모리
• 최대 5Vpp 출력 전압 및 ±2.5V 기준선 오프셋 50Ω

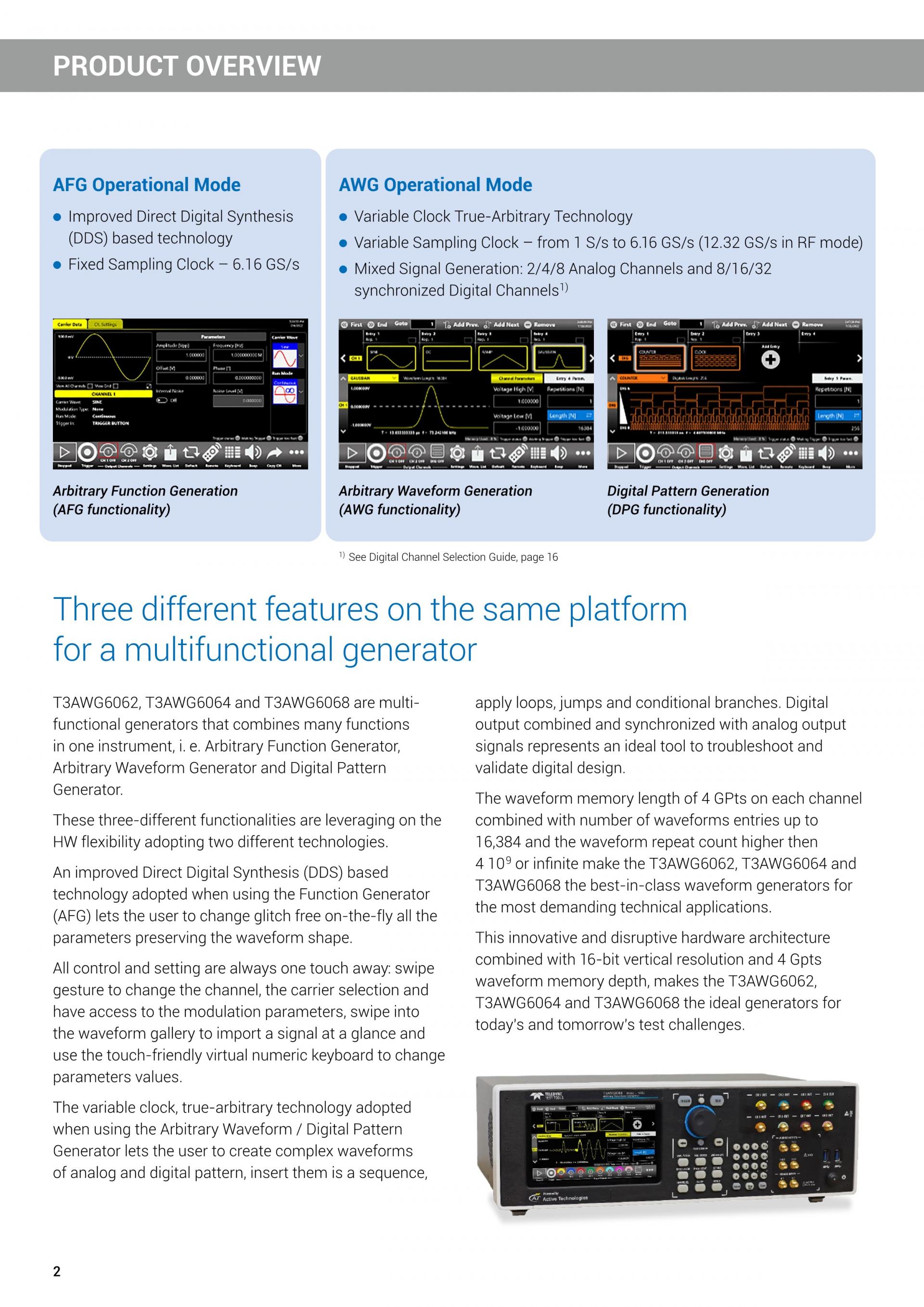

다기능 발생기

임의 함수 생성기

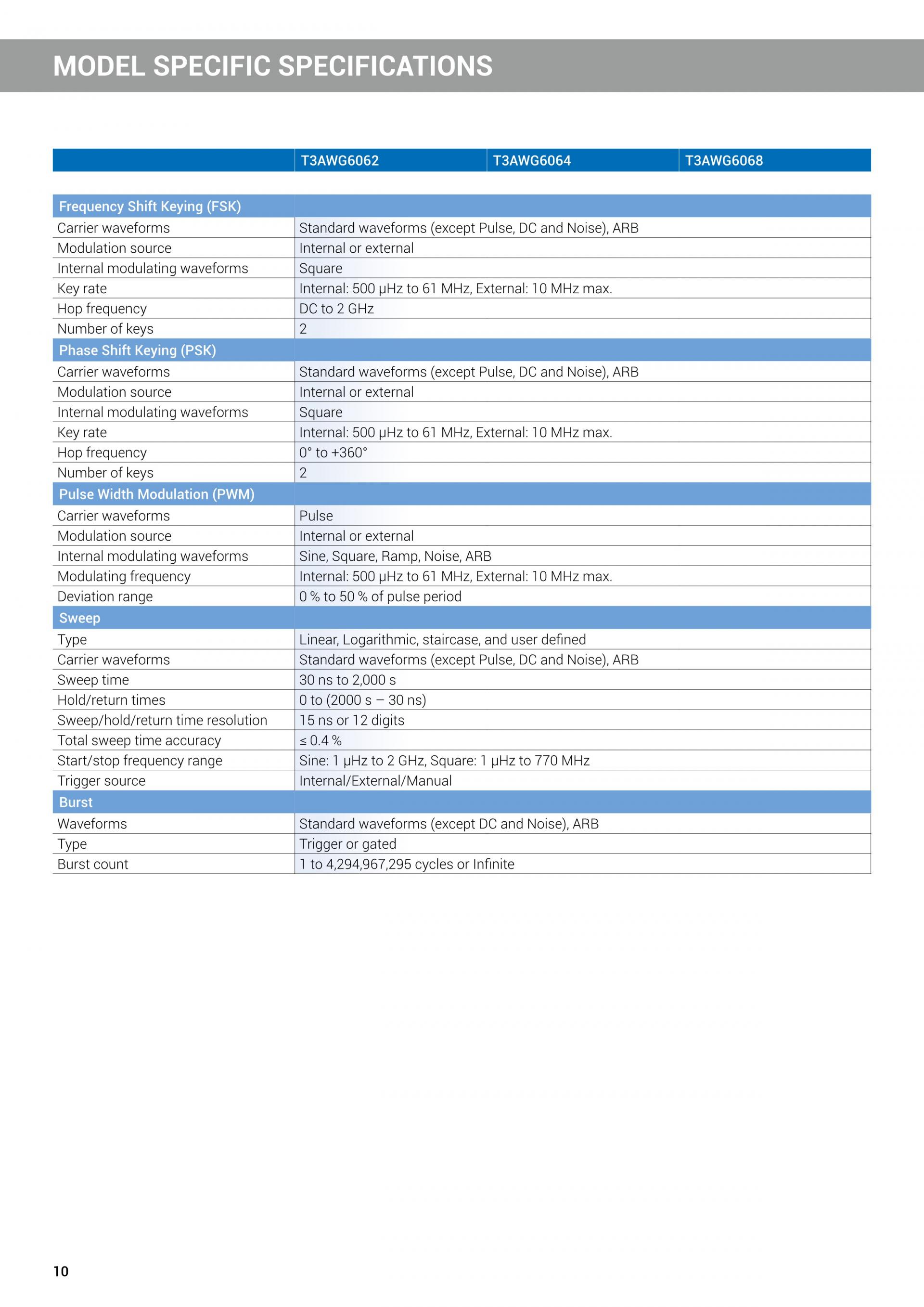

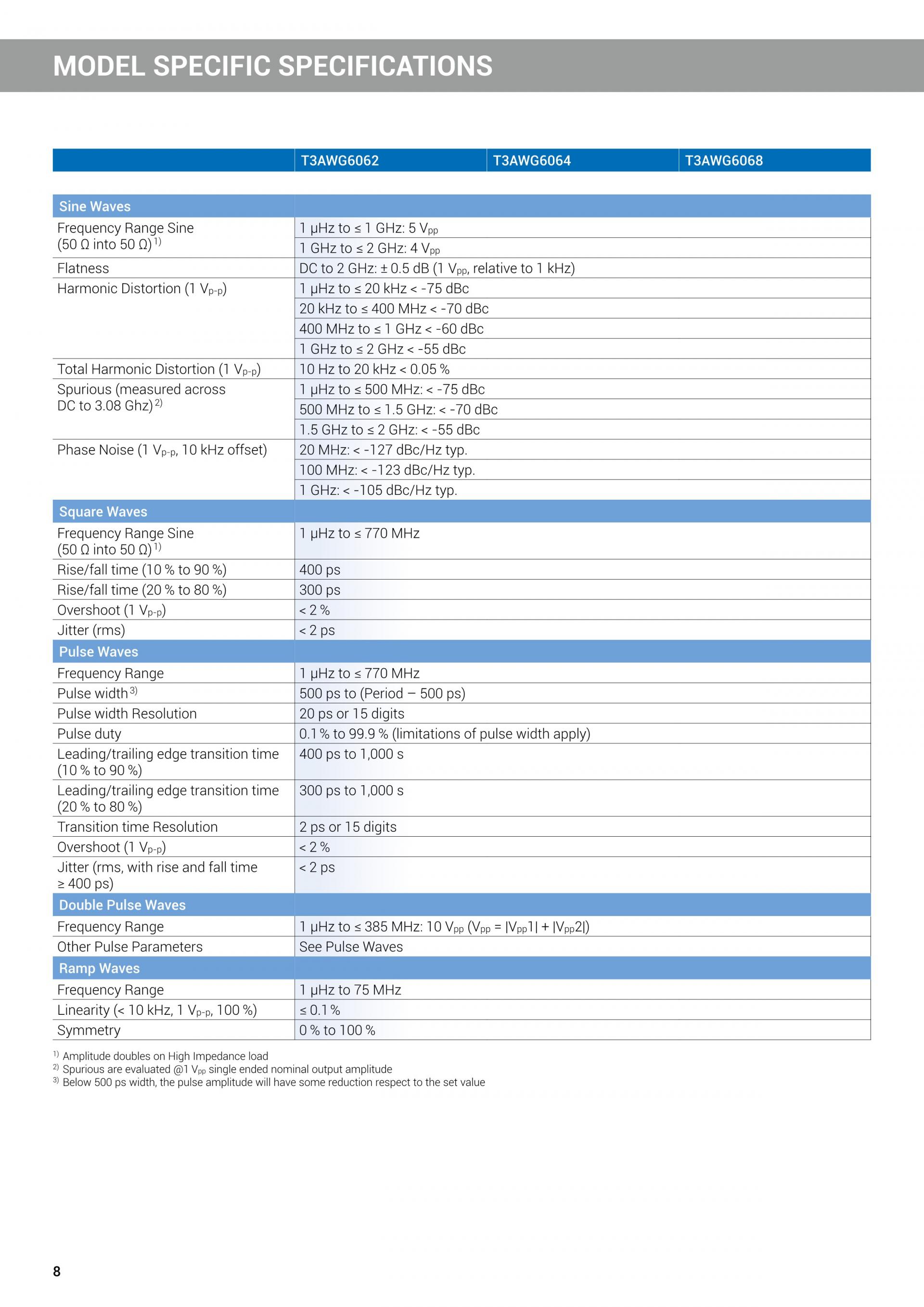

향상된 직접 디지털 합성(DDS) 기술 16비트 수직 분해능 내장 파형에는 사인, 사각, 펄스, 램프, sin(x)/x 노이즈, DC, 가우스, 로렌츠, 지수 상승, 지수 감쇠, 하버사인, 이중 펄스, 임의(2~16KSample)가 포함됩니다. 실행 모드에는 연속, 스윕, 버스트 및 변조(AM, FM, PM, FSK, PSK 및 PWM)가 포함됩니다.

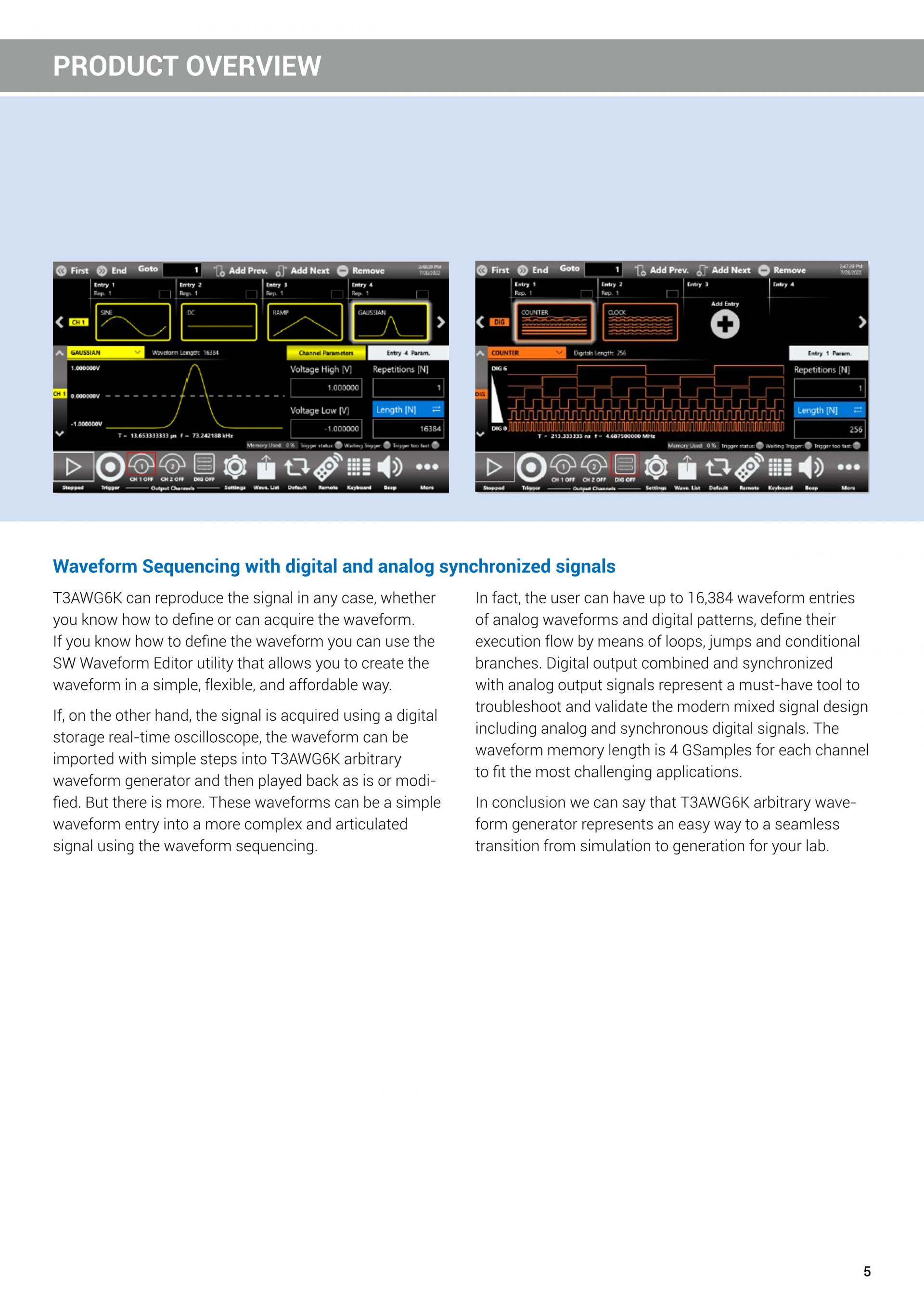

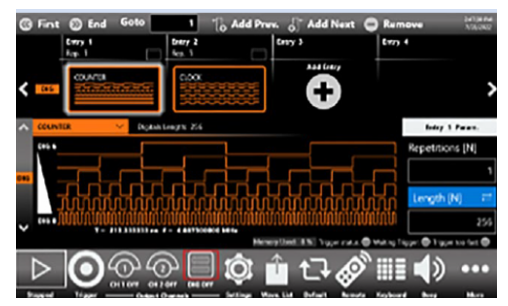

디지털 패턴 생성기

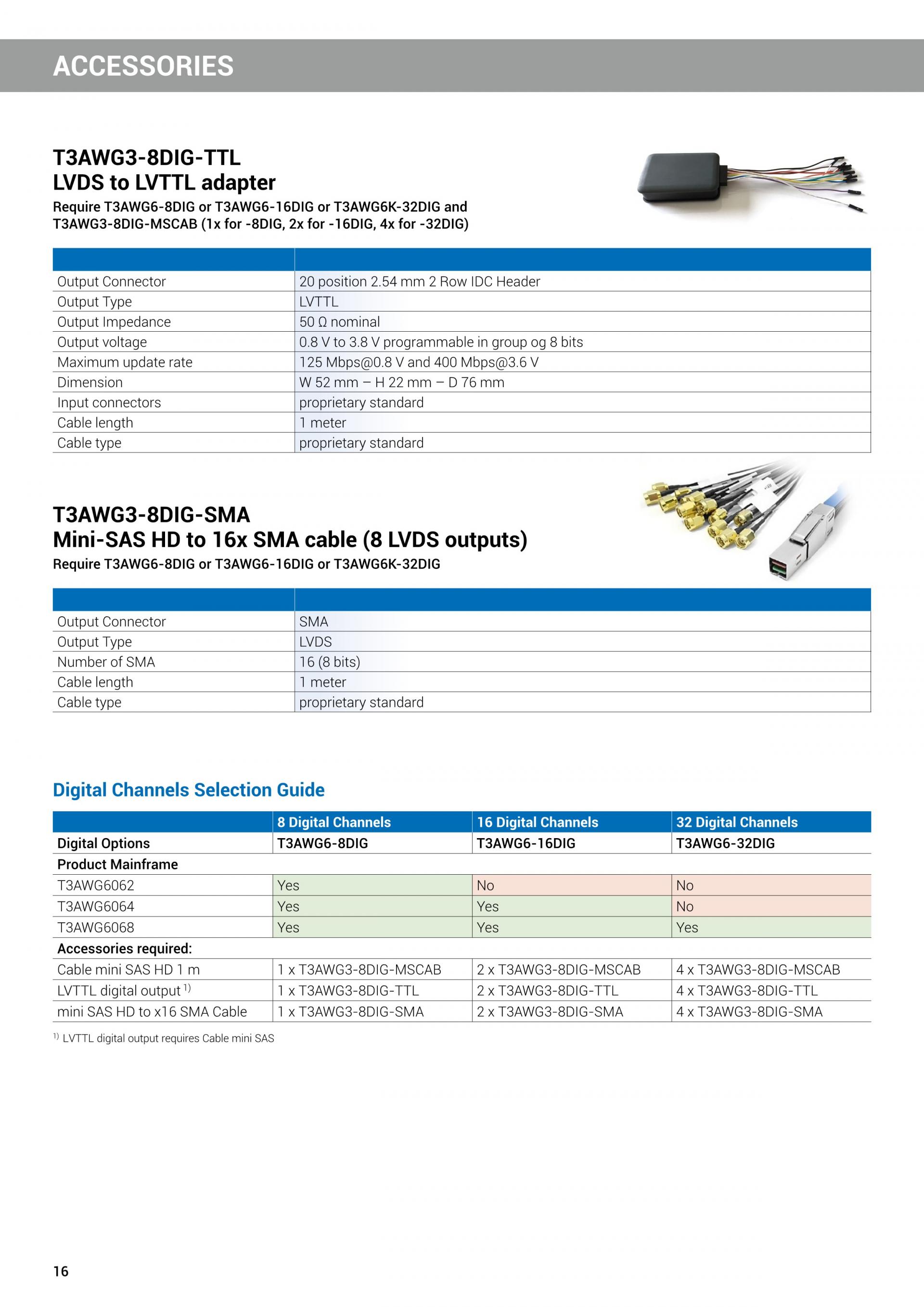

아날로그 채널과 동기화되는 최대 32개의 디지털 채널 LVTTL 디지털 출력 16 x SMA(LVDS) 출력

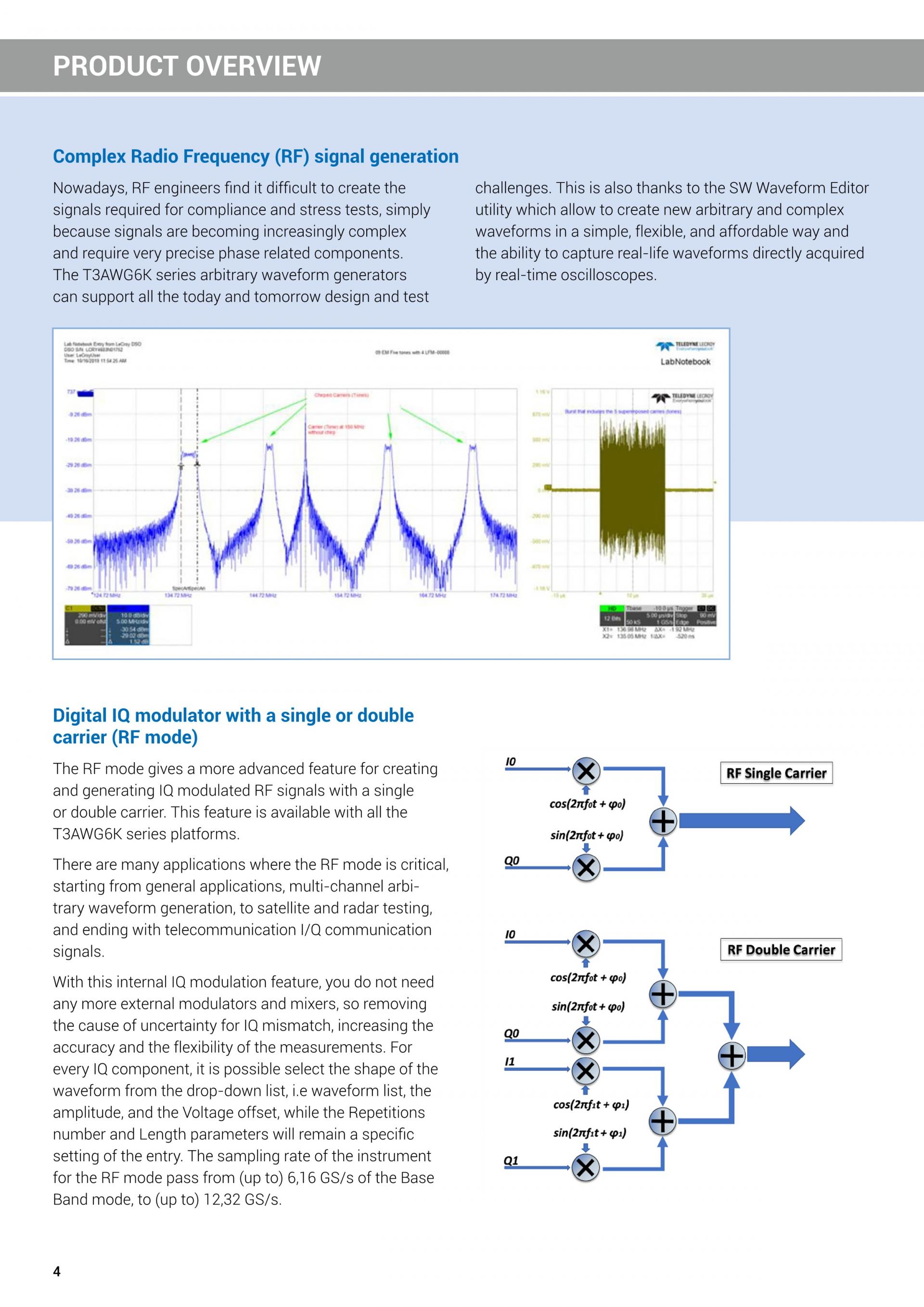

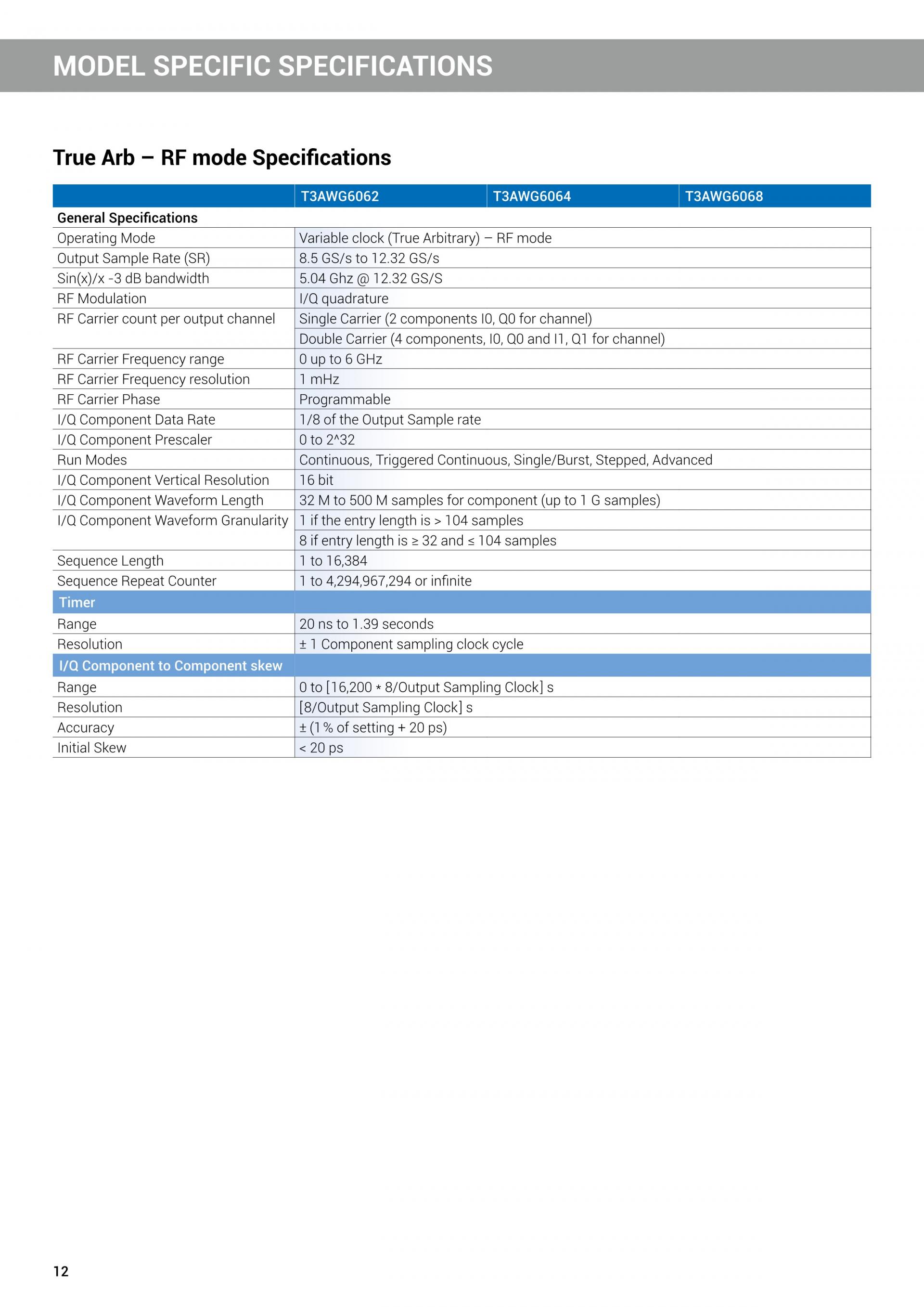

디지털 I/Q 변조기(RF 모드)

• 16비트 I/Q 구성요소
• 단일 캐리어(2 I/Q comp) 또는 이중 캐리어(4 I/Q comp)
• 최대 12.32GS/s의 가변 클록
