보호도통시험기

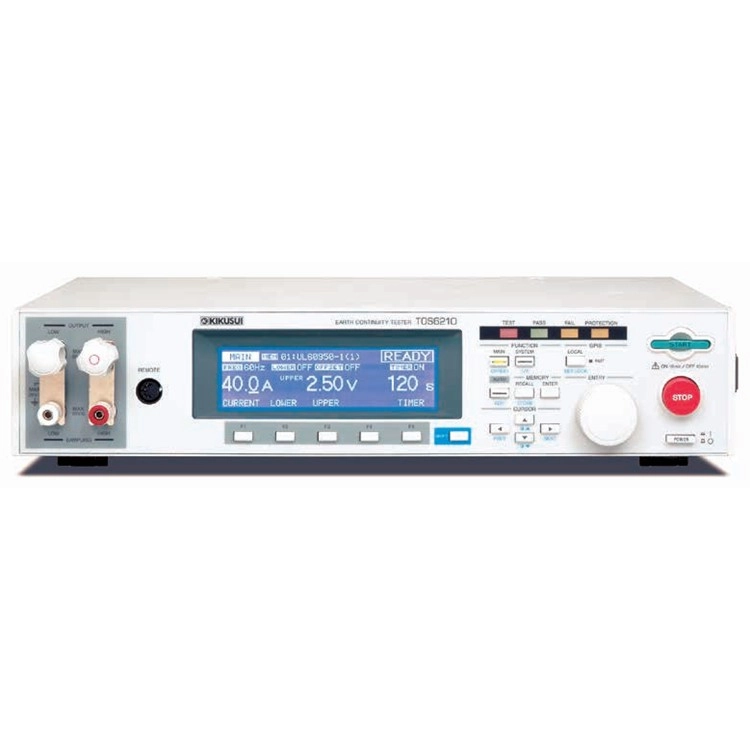

TOS 6210은 IEC, EN, VDE, BS, UL, JIS, 전기용품안전법 등의 종래의 안전규격 외에 정보처리기기(ITE)의 안전규격 UL60950-1에도 대응할 수 있는 대전류 타입의 접지 도통시험기입니다. 정전류 구동 방식에 의한 왜곡이 적은 전류 파형과 높은 측정 정확도 등의 기본 성능 및 각종 기능은 기존 제품(TOS6200)에서 계승하면서 최대 시험 전류를 30A에서 동규격이 요구하는 60A까지 확대했습니다. 또한 규격이 요구되는 전압 강하에서의 판정도 가능합니다. 또 본체 패널 메모리에 정보처리기기, 가전, 의료기기, 계측기 등 20가지 안전규격의 시험조건을 미리 저장하고 간단한 호출조작으로 UL60950-1을 비롯해 IEC, JIS 등에서 정해진 보호접지(Protective earthing)나 보호접속(Protective bonding)의 도통시험을 설정할 수 있습니다. 그 외 오프셋 취소 기능이나 교정 연월일·제조 번호등을 입력해 두어 GPIB/RS-232C로부터 읽어내는 메모 기능 등, 현장의 세세한 요구에 응한 기능도 장착되어 있습니다.

TOS6200A은 전기용품 안전법, IEC, EN, VDE, BS, UL, JIS 등의 안전 규격중의 클래스I 기기에 요구되는 접지 도통시험을 실시하기 위한 시험기입니다.신개발의 고효율 전원에 의해 150VA의 높은 출력 을 달성해 소형 경량을 실현했습니다.정전류 방식을 채용함으로서 피시험물의 저항값 변화에 대해 안정된 전류 공급이 가능하므로, 생산 라인에 있어서 자동시험 시스템에 충분히 사용할 수 있습니다.

보호 도통 시험기 3157은 측정 대상물에 교류 대전류(Max.31.0A)를 흘려, 그 때의 전압 강하를 측정하는 교류 4단자 측정법으로 저저항을 측정합니다.
