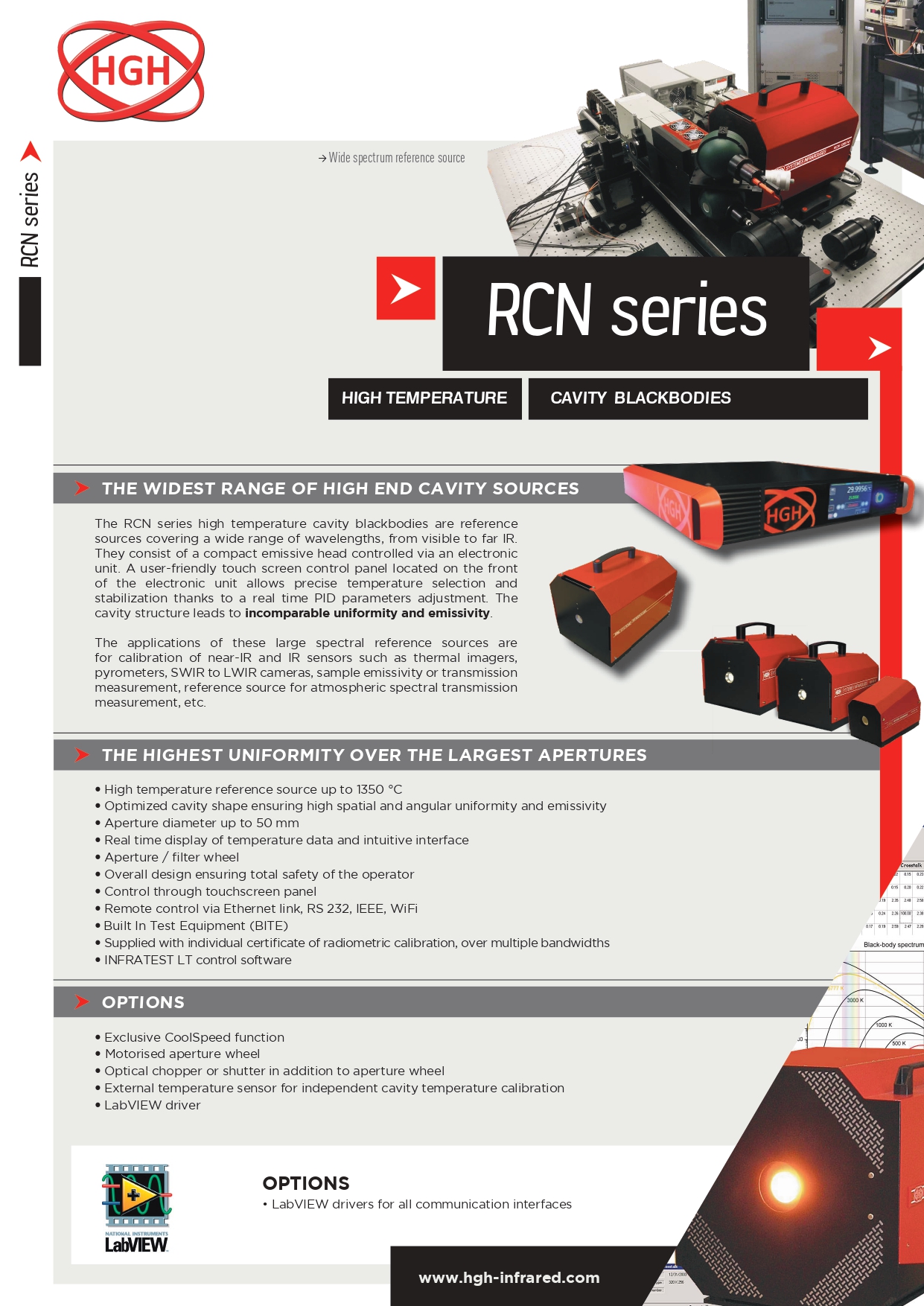

RCN 시리즈 고온 공동 흑체는 가시 파장부터 원적외선 파장에 이르는 광범위한 파장을 지원하는 비교 방사선원 입니다. 이 흑체는 전자 장치로 제어되는 소형 방사 헤드와 실시간 PID 파라미터 조절 덕에 정밀한 온도 선택 및 안정화가 가능한 전자 장치의 전면에 위치한 사용자 위주의 터치 스크린 제어 패널로 구성됩니다.
| 원산지 | France |
|---|---|
| 제조사 | HGH |
| 브랜드 | HGH |
| 무게 | 1kg |
고온 공동 흑체

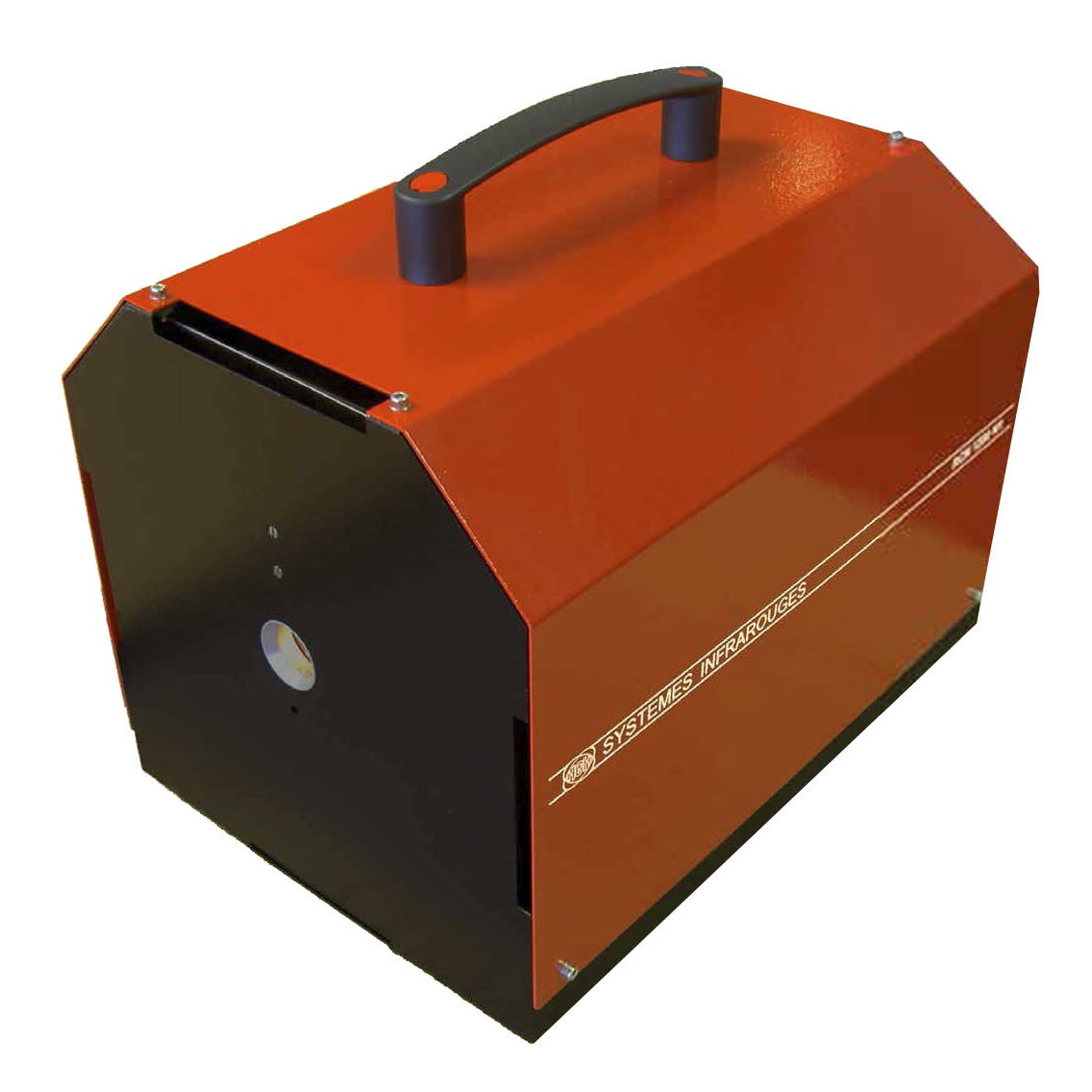

RCN 공동 흑체
- 1350℃의 고온 비교 방사선원
- 높은 공간 및 각도 균일성/방사율
- COOLSPEED 기술로 냉각 시간 단축
RCN 시리즈 고온 공동 흑체는 가시 파장부터 원적외선 파장에 이르는 광범위한 파장을 지원하는 비교 방사선원 입니다. 이 흑체는 전자 장치로 제어되는 소형 방사 헤드와 실시간 PID 파라미터 조절 덕에 정밀한 온도 선택 및 안정화가 가능한 전자 장치의 전면에 위치한 사용자 위주의 터치 스크린 제어 패널로 구성됩니다.
RCN1350N1는 CoolSpeed 기술과 함께 제공됩니다. CoolSpeed는 혁신적인 내부 구조를 토대로 높은 방사율, 고속 웜업 및 높은 안정성 같은 기술적인 특징을 변경하지 않고 공동 흑체의 냉각 시간을 절반으로 단축합니다.
이런 대형 스펙트럼 비교 방사선원은 열 영상기, 파이로미터, SWIR to LWIR 카메라 같은 근적외선 및 적외선 센서의 보정, 표본 방사율 또는 전송률 측정, 대기 전역 또는 스펙트럼 전송률 측정용 비교 방사선원 등의 용도로 사용됩니다.
방사 헤드는 구조가 튼튼하여 실험실 또는 현장 환경에서 모두 사용 가능합니다.

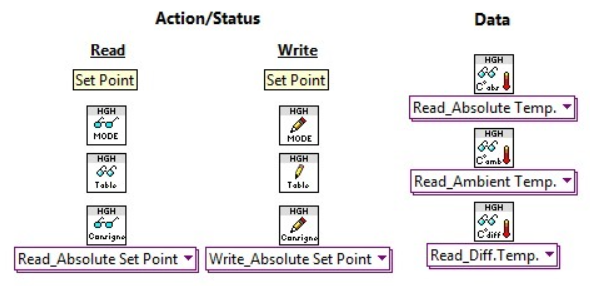

LabVIEW드라이버를 사용한 통합 테스트
HGH Infrared Systems는 자사 흑체 제품군에 사용 가능한 전기능 LabVIEW 드라이버를 제공합니다.
이 드라이버는 LabVIEW v8 이상과 호환되고 Ethernet, RS232 및 IEEE 등의 모든 가용 통신 링크를 지원합니다.
제공품에는 LabVIEW 메뉴에서 바로 사용 가능한 모든 필수 VI가 포함됩니다.
작업자는 이런 기능을 통해 온도 설정점을 전송하고, 현재 온도를 판독하고, 안정화 상태를 확인하는 등의 여러 기능을 사용할 수 있습니다.
사용 가능한 모든 IV를 사용하여 제작된 예시 프로그램도 제공됩니다.
이 드라이버로 인해 HGH의 모든 흑체를 완전히 제어하고 자동 적외선 특성 분석 루틴을 실행하는 복합 테스트 벤치에 통합할 수 있습니다.

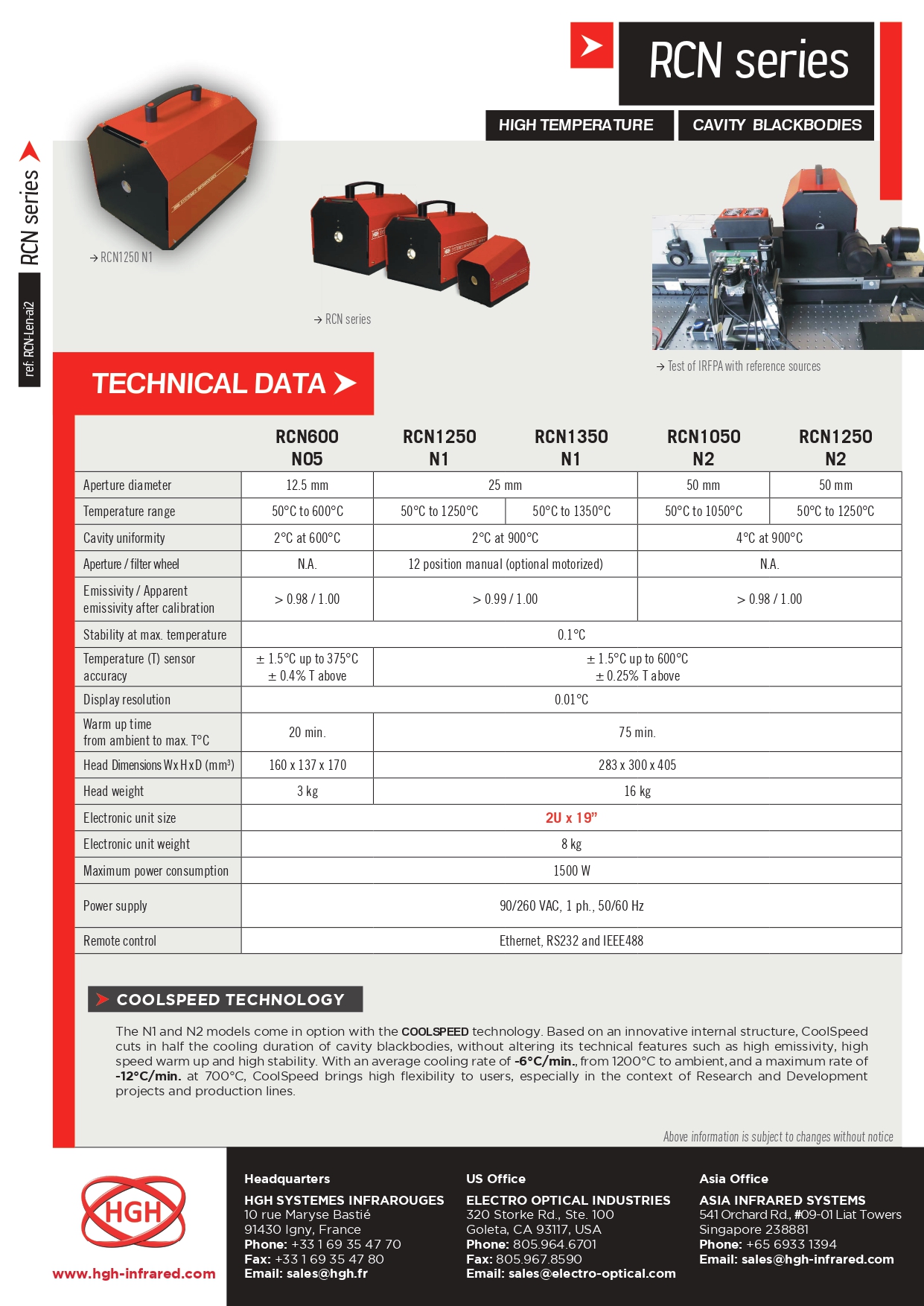

기술사양
| Model | RCN600 NO5 | RCN1250 N05 | RCN1050 N1 | RCN1250 N1 | RCN1350 N1 | RCN1050 N2 | RCN1250 N2 |
| Aperture diameter | 12.5mm | 12.7mm | 25mm | 25mm | 25mm | 50mm | 50mm |
| Temperature range | 50 ~ 600℃ | 50 ~ 1250℃ | 50 ~ 1050℃ | 50 ~ 1250℃ | 50 ~ 1350℃ | 50 ~ 1050℃ | 50 ~ 1250℃ |
| Cavity uniformity | 2 ~ 600℃ | 2 ~ 900℃ | 4 ~ 900℃ | ||||
| Aperture / filter wheel | N/A | 12 position manual(optional motorized) | optional | ||||
| Emissivity / Apparent emissivity after calibration | > 0.98 / 1.00 | 0.99 ± 0.01 | > 0.99 / 1.00 | > 0.98 / 1.00 | |||
| Stability at max. temperature | 0.1°C | ||||||
| Temperature sensor accuracy | ± 2.5°C | ± 3.5°C | |||||
| Display resolution | 0.01°C | 0.0001°C | 0.01°C | ||||
| Warm up time from ambient to max. T°C | 20 min. | 75 min. | |||||
| Head Dimensions W x H x D (mm3) | 160 x 137 x 170 | 193 x 244 x 303 | 283 x 300 x 405 | ||||
| Head weight | 3kg | 9kg | 16kg | ||||
| Electronic unit size | 3U x 19’’ | 4U x 19’’ | |||||
| Electronic unit weight | 9kg | 19kg | 25kg | ||||
| Maximum power consumption | 300W | 1800W | |||||
| Power supply | 208/230 VAC, 1 ph., 50/60 Hz | 100/230 VAC, 1 ph., 50/60 Hz | 208/230 VAC, 1 ph., 50/60 H | ||||
| Remote control | Ethernet (*) | Ethernet, RS232 | Ethernet (*) | ||||
적외선 및 가시광선 테스트용 표적
HGH는 패턴 및 크기가 다양하고 가시광선 및 적외선 옵트로닉 시스템의 특성 분석에 사용 가능한 광범위한 표적을 제공할 수 있습니다
테스트에 맞게 제작된 표적
HGH의 표적은 분광기 표적 바퀴에 장착하거나 흑체 또는 가시 방사선원의 전면에 바로 장착할 수 있습니다.
정확도가 높은 센서로 표적 온드를 실시간으로 측정할 수 있습니다.
표적의 패턴과 크기는 실시하는 테스트의 종류와 카메라의 특성에 따라 결정됩니다.
가장 많이 사용되는 패턴은 다음과 같습니다
 | UUT 옵트로닉 시스템의 광축 정렬에 사용되는 표준화 표적[핀홀] |
 | 시야 측정용 직사각형 표적 |
 | 왜곡 이미지 측정용 왜곡 표적 |
 | MTF(변조 전달 함수) 계산용 반원형 표적 |
 | LSF(선상 분포 함수) 계산용 슬릿 표적 |
 | 적외선 카메라의 온도 분해능 측적에 사용되는 4 막대 표적(MRTD : Minimum Resolvable Temperature Difference - 최소 온도 분해능) |
HGH는 모든 유형의 방사 또는 반사 표적 패턴을 디자인하여 공급할 수 있습니다.
원하시는 측정 성능 수준을 알려주시면 적합한 표적을 설계해 드립니다.
