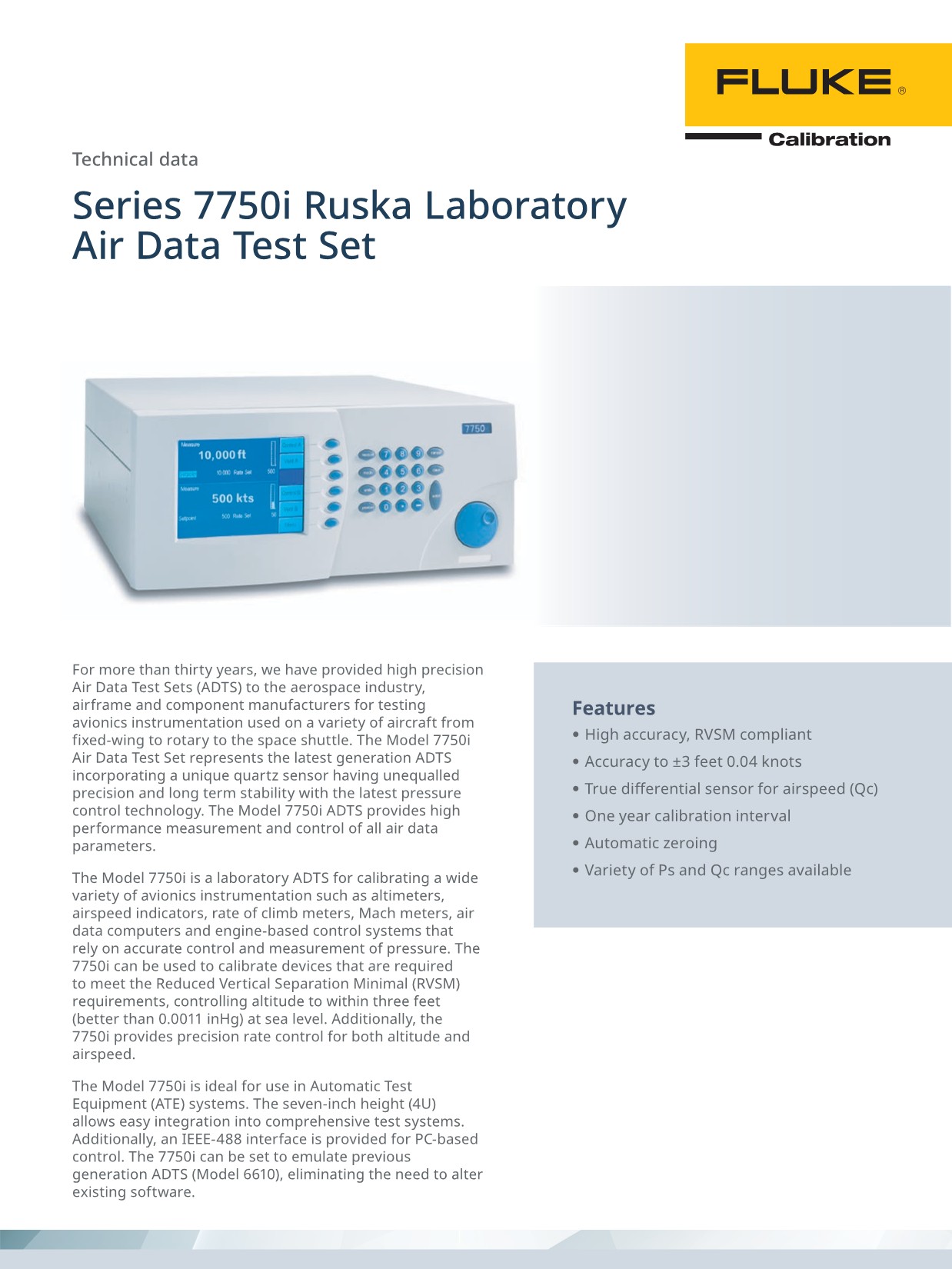

FLUKE 7750i AeroCal 항공 데이터 테스트 세트

모델 7750i Air Data Test Set 는 최신 판 Air Data Test Set (ADTS)을 대표하며 고유의 Quartz 센서를 포함하고 있어서 최신 압력 제어 기술이 적용되어 타의 추종을 불허하는 정밀도와 장시간의 안정도를 보유하고 있습니다. 모델 7750i ADTS 는 모든 공기 데이터 변수의 제어 기능과 고성능 측정 기능을 제공합니다.

원산지	USA (US-WA)
제조사	©Fluke Corporation
브랜드	FLUKE®
무게	1kg

주요 특징

높은 정확도 · RVSM 준수
ATE 시스템에 이상적
대기 속도를 위한 진정한 차동 센서
정확도 : ±3피트 0.04노트
제어 안정도 : 0.00032 inHg
교정 주기: 1년
회전익 및 고정익 항공기에 사용 가능한 다양한 범위

제품 개요

모델 7750i Air Data Test Set는 최신 판 Air Data Test Set (ADTS)을 대표하며 고유의 Quartz 센서를 포함하고 있어서 최신 압력 제어 기술이 적용되어 타의 추종을 불허하는 정밀도와 장시간의 안정도를 보유하고 있습니다. 모델 7750i ADTS는 모든 공기 데이터 변수의 제어 기능과 고성능 측정 기능을 제공합니다.

모델 7750i는 고도계나 대기속도 인디케이터 · 고도 상승속도계 · 마하미터 · 에어 데이터 컴퓨터 및 압력의 정밀 제어와 측정에 의존하는 엔진기반 제어 시스템 등 다양한 항공전자공학 계측장비용의 실험실 ADTS입니다. 7750i Reduced Vertical Separation Minimal (RVSM) 요건을 만족하기 위해서 필요한 장치들의 교정하기 위해서 고도를 2 피트 이내(해수면 고도에서 0.003 in Hg이내)로 제어하는 데 사용할 수 있습니다. 추가적으로, 7750i는 고도와 대기속도 모두에 대해서 정밀 속도 제어 기능 제공합니다.

모델 7750i는 자동 시험 장비 (Automatic Test Equipment, ATE) 시스템에 사용하기에 이상적입니다. 7 인치의 높이(4U)로 종합 테스트 시스템에 쉽게 통합할 수 있습니다. 또한 PC-기반 제어를 위해서 IEEE-488 인터페이스를 제공합니다. 7750i 이전 세대의 ADTS (모델 6610)의 에뮬레이션을 위해서 설정할 수 있어서 기존의 소프트웨어의 변경 불필요합니다.

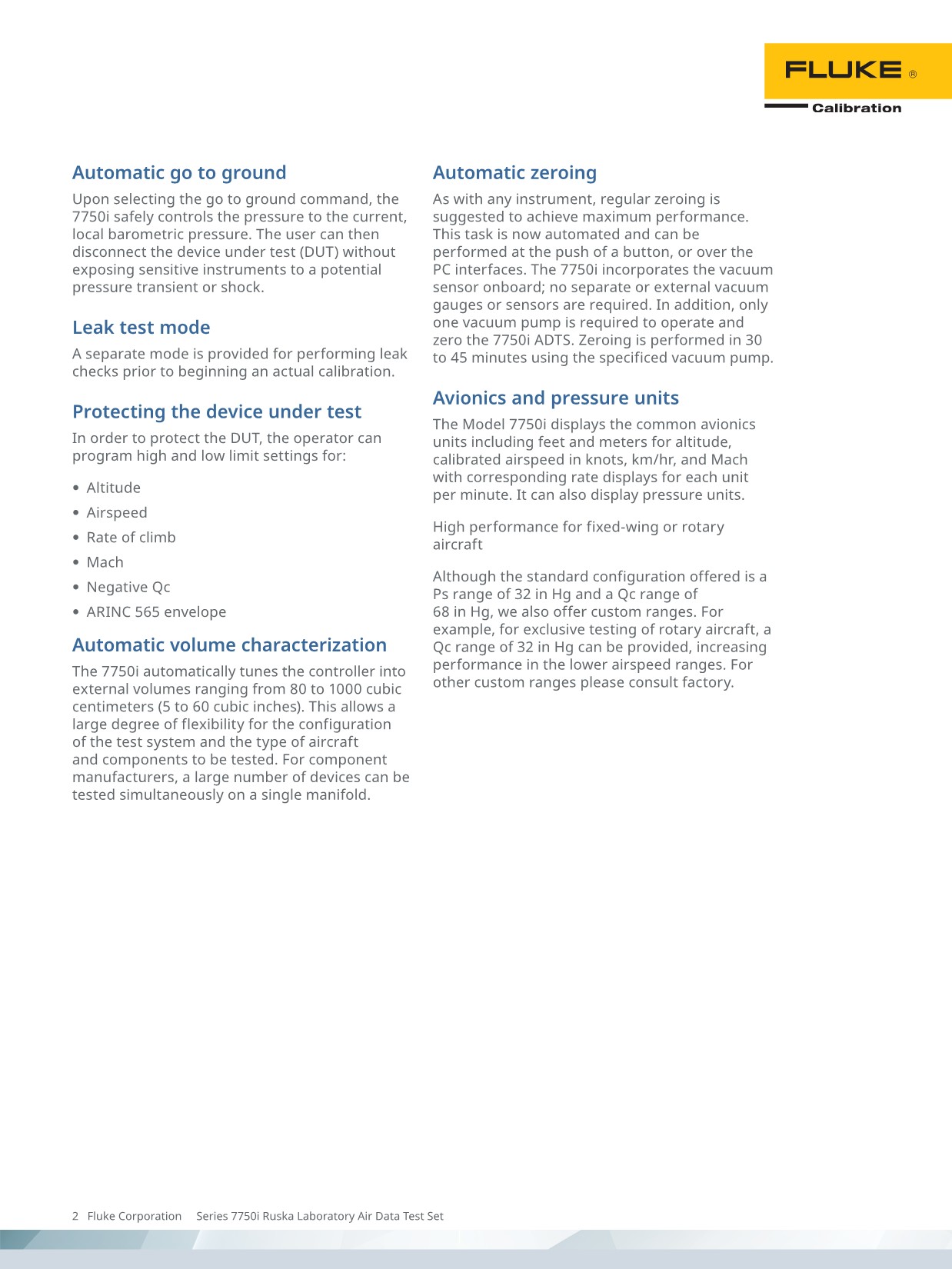

자동 Go to Ground 모드 전환

「Go to Ground」 명령을 선택하면 7750i는 압력을 현재 로컬 기압으로 안전하게 제어합니다. 그런 다음 사용자는 잠재적인 과도 압력 또는 충격에 민감한 기기를 노출시키지 않고 테스트 대상 장치(DUT)를 분리할 수 있습니다.

누설 시험 모드

실제의 교정과정을 시작하기 전에 누설 점검을 진행할 수 있도록 별도의 모드 제공.

DUT (Device Under Test)의 보호

DUT를 보호하기 위해서 사용자는 다음에 대하여 상하한 설정값을 프로그램 할 수 있습니다 :

고도
대기 속도
상승 속도
Mach
네거티브 Qc
ARINC 565 봉투

Automatic Volume Characterization

7750i는 자동으로 컨트롤러를 80 ~ 1000 cc (5 ~ 60 in³) 사이의 외부 용적 범위에 자동 튜닝합니다. 이로써 테스트 시스템의 높은 수준의 다양성을 확보하고 다양한 항공기와 부품 시험이 가능합니다. 부품 제조업체들에게는 많은 수량의 장치들을 동시에 하나의 매니폴드로 연결하여 시험할 수 있습니다.

자동 영점조절

다른 장치들과 마찬가지로 정기적으로 영점을 조절하여 최고 성능을 유지하는 것이 좋습니다. 이 과정은 이제 자동화되어 있어서 버튼만 눌러주거나 PC 인터페이스를 통해서 처리할 수 있습니다. 7750i는 진공 센서를 온-보드로 탑재하고 있어서 별도의 외부 진공 계기나 센서가 필요하지 않습니다. 또한, 하나의 진공 펌프만 있으면 7750i ADTS의 가동과 영점 조절이 가능합니다. 영점조절은 지정 진공 펌프를 사용하여 30 ~ 45 분 동안 진행.

항공 전자 공학 장치 및 압력 단위 (Avionics and Pressure Units)

7750i는 고도를 표시할 때는 피트와 미터를 대기속도는 노트와 km/hr · 마하 등 일반 항공전자공학 단위를 사용하고 해당될 때는 각각 분당 단위를 표시합니다. 또한, 압력 단위도 디스플레이할 수 있습니다.

고성능 (고정익 혹은 회전익 항공기)

· · . 예를 들어, 회전익 항공기 시험전용으로 Qc 범위 32 inHg도 제공 가능 (낮은 대기속도 범위 성능을 향상한 구성임) 기타의 사용자 범위를 원할 때는 제조업체에 문의 요망.

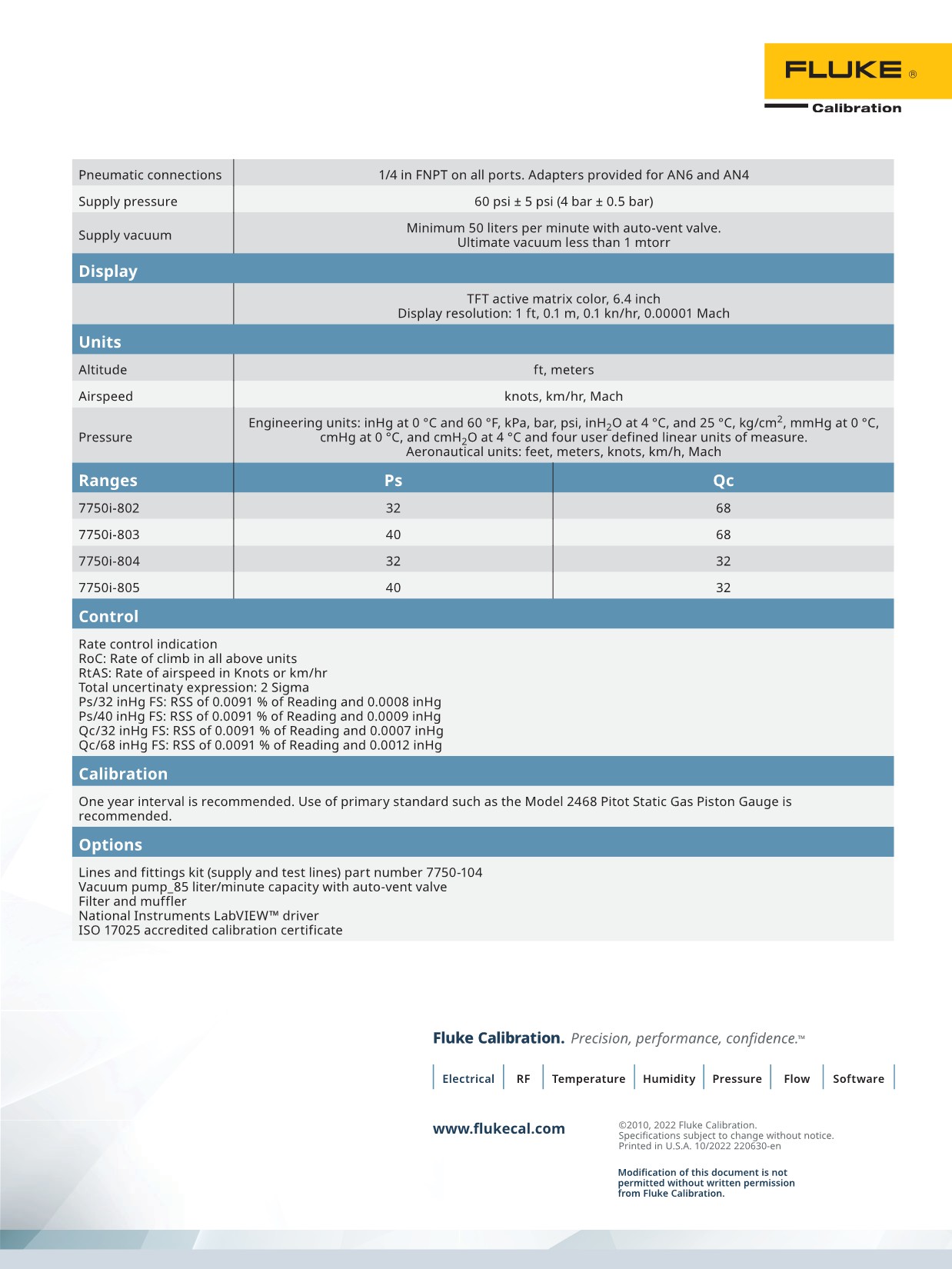

표준 구성 :

Ps 범위 : 32 inHg
Qc 범위 : 68 inHg
사용자 지정 범위도 가능
- 예) 회전익 항공기 시험전용으로 Qc 범위 32 in Hg 도 제공 가능
  (낮은 대기속도 범위 성능을 향상한 구성임)
