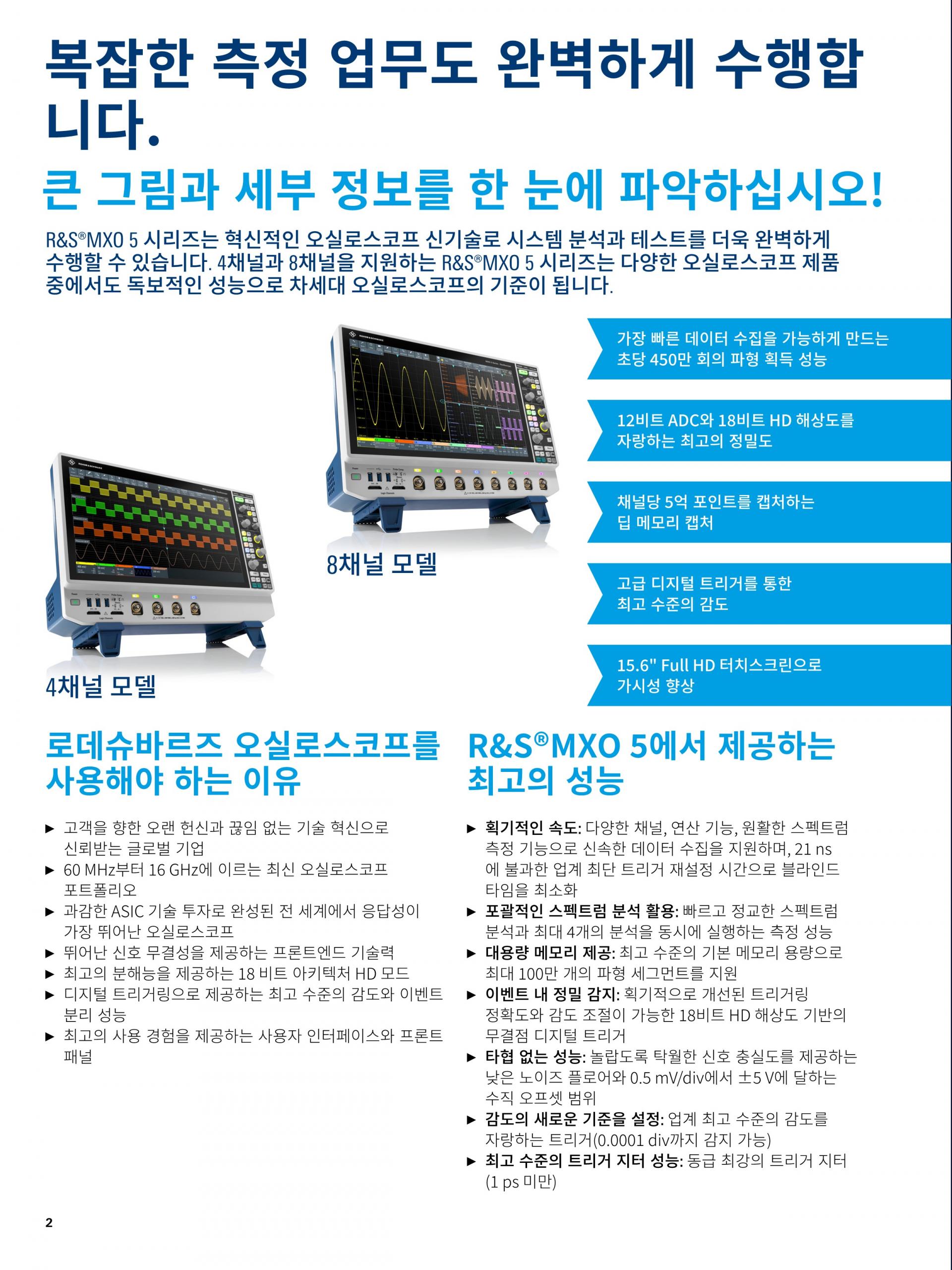

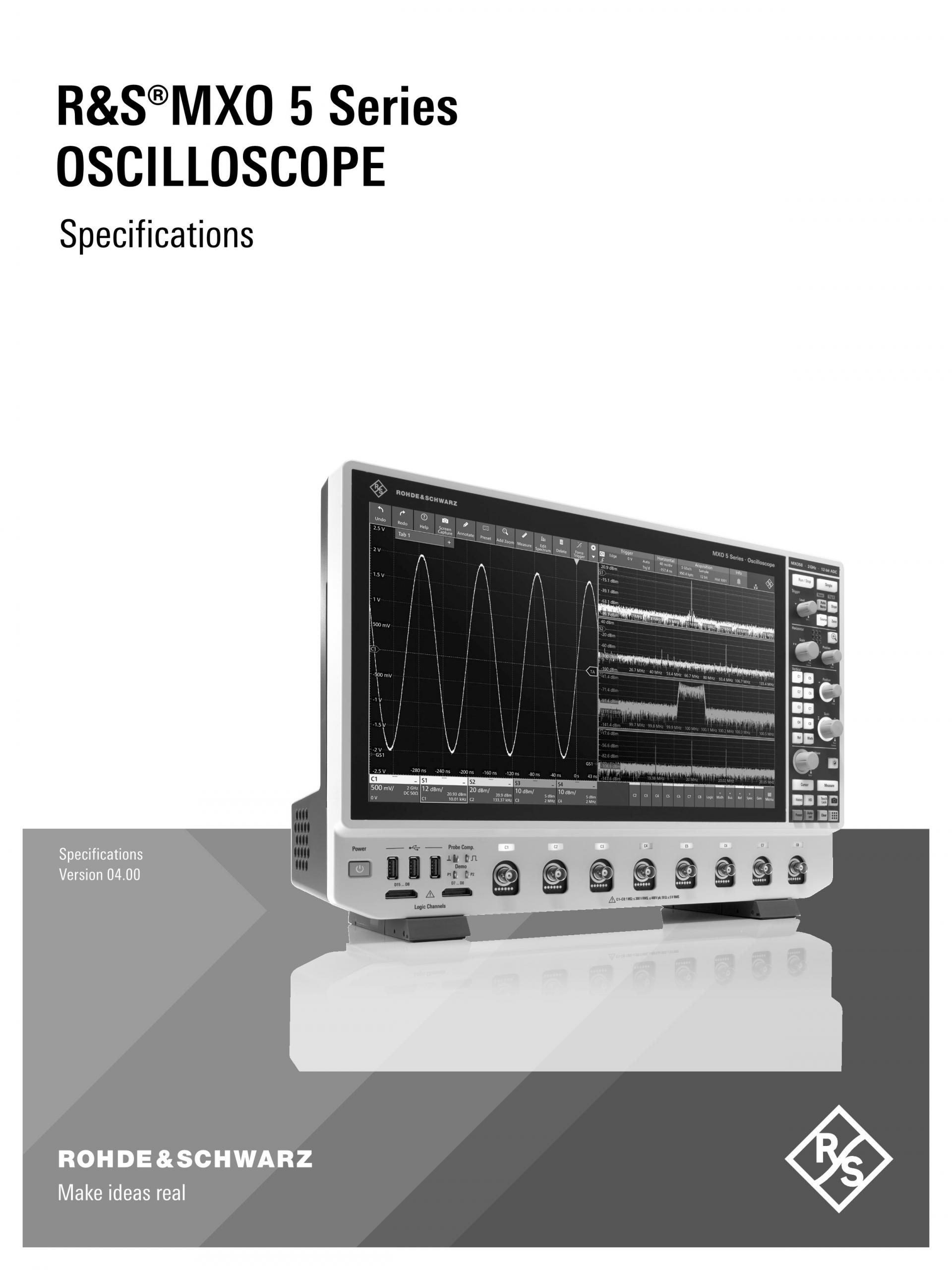

ROHDE & SCHWARZ MXO 5 오실로스코프

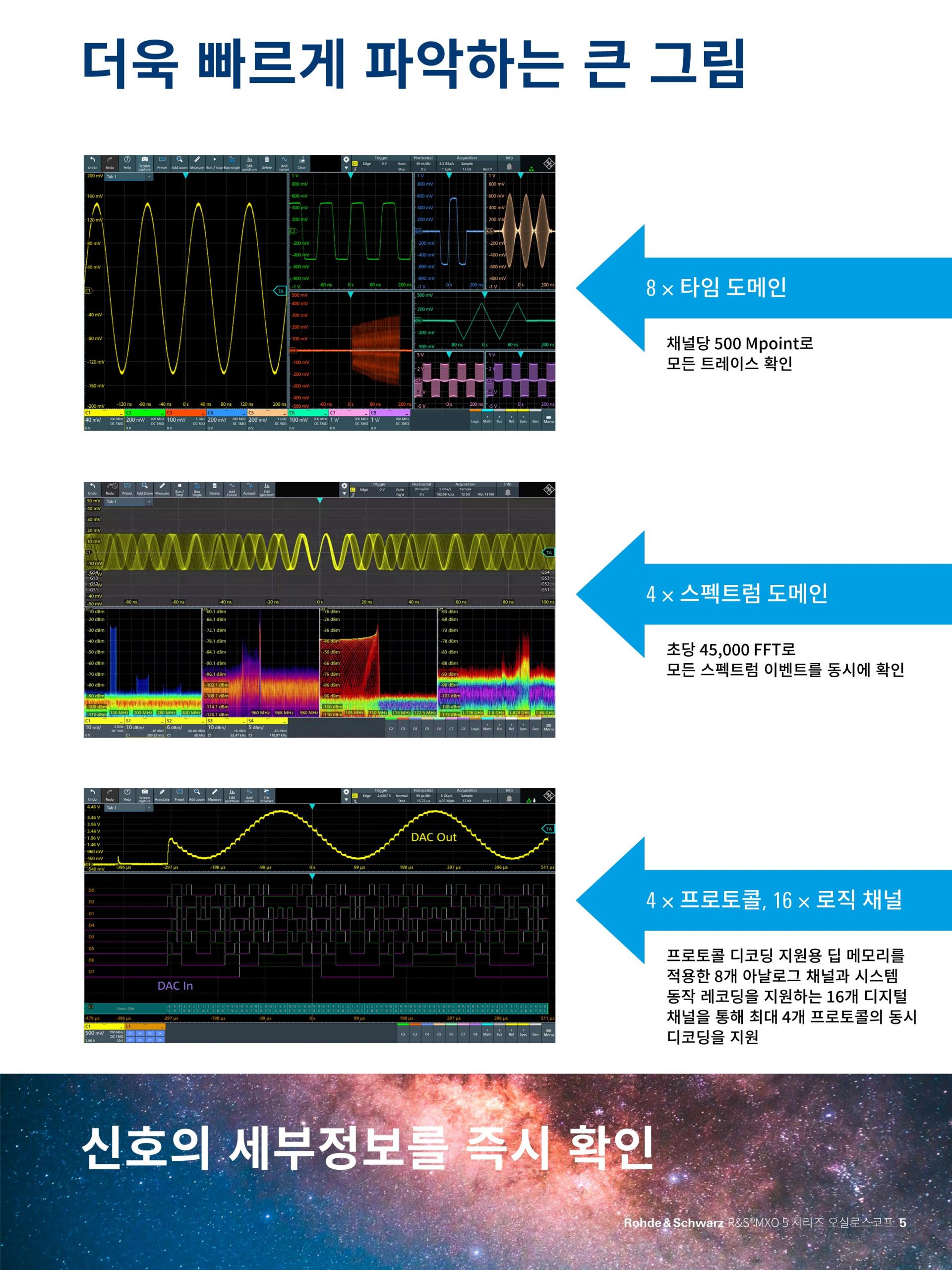

더 빠르게 빅 픽처를 그리십시오!

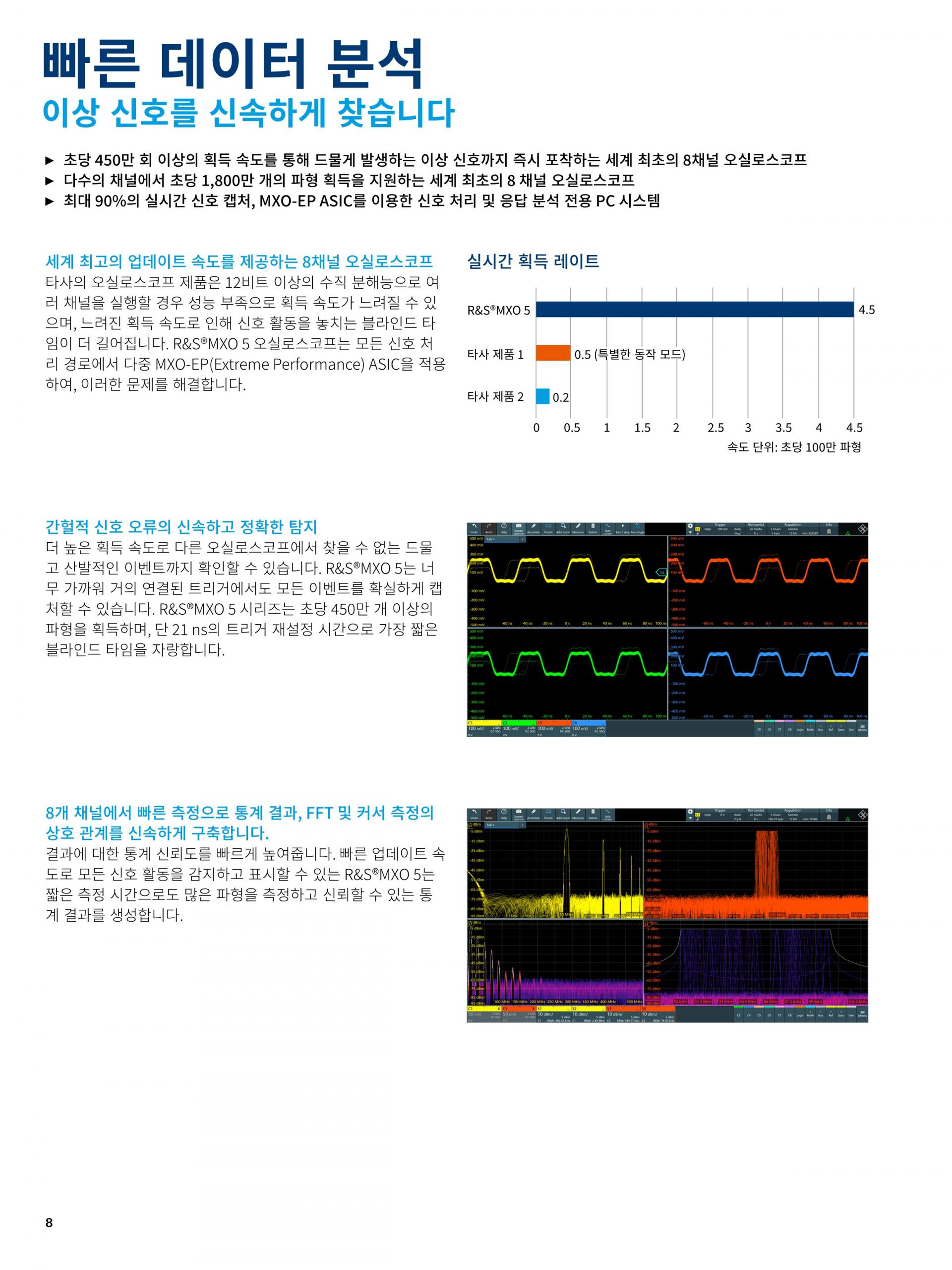

• … 더욱 빠른 정보 확인

초당 450만 회 이상의 신호 획득을 달성하는 세계 최초의 8채널 오실로스코프

복수 채널을 통해 초당 1,800만 개의 파형 획득을 지원하는 세계 최초의

8채널 오실로스코프

최대 99% 실시간 신호 캡처

4 × FFT 스펙트럼 동시 분석

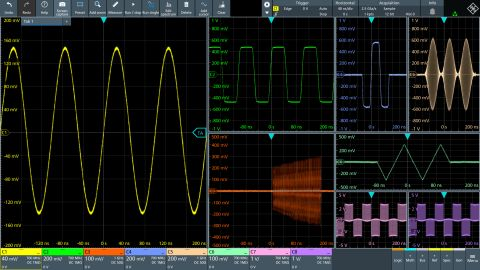

전체 8채널을 통해 확인 가능한 신호의 모든 디테일

신호를 더 정확하게 파악하십시오

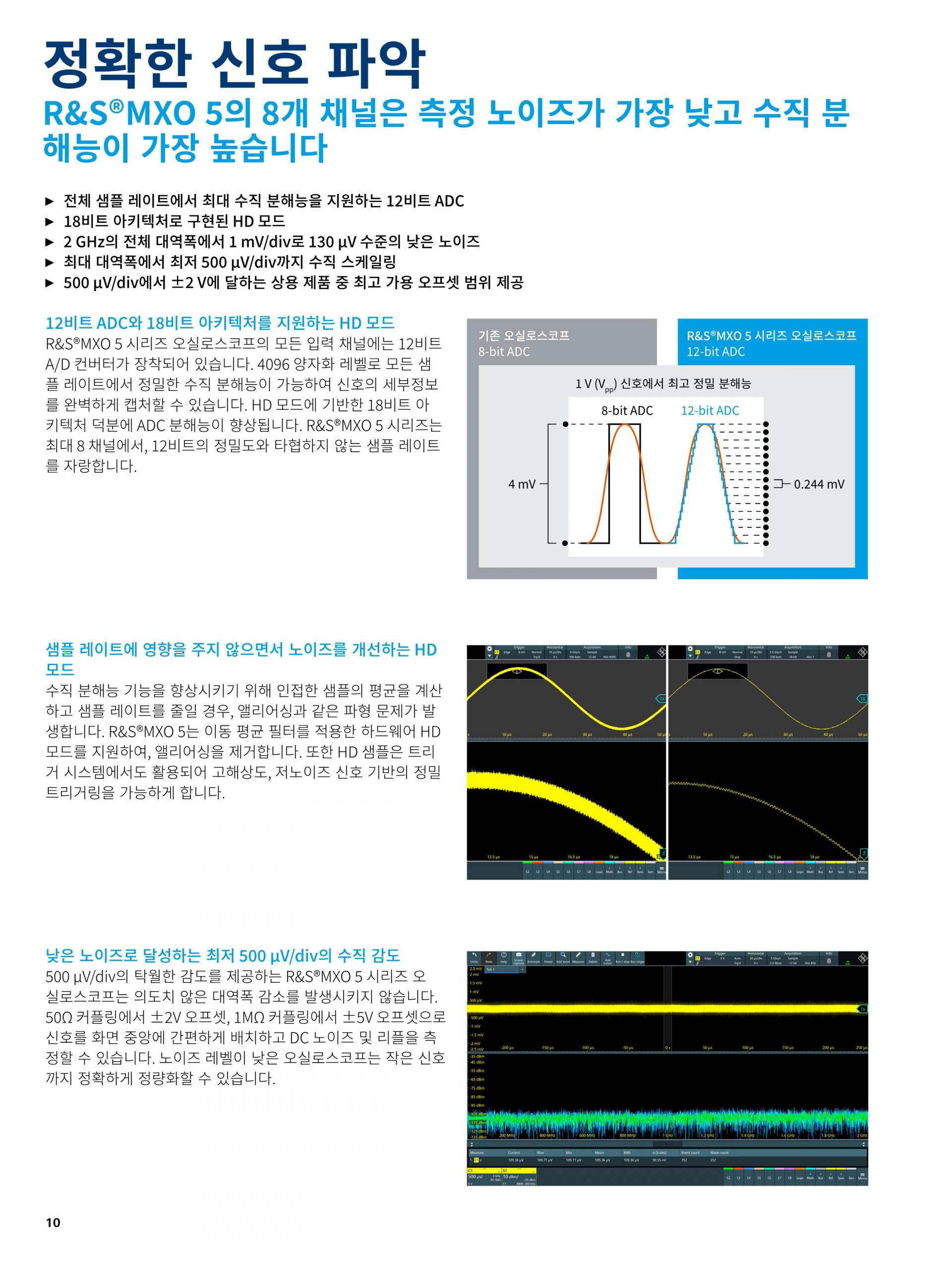

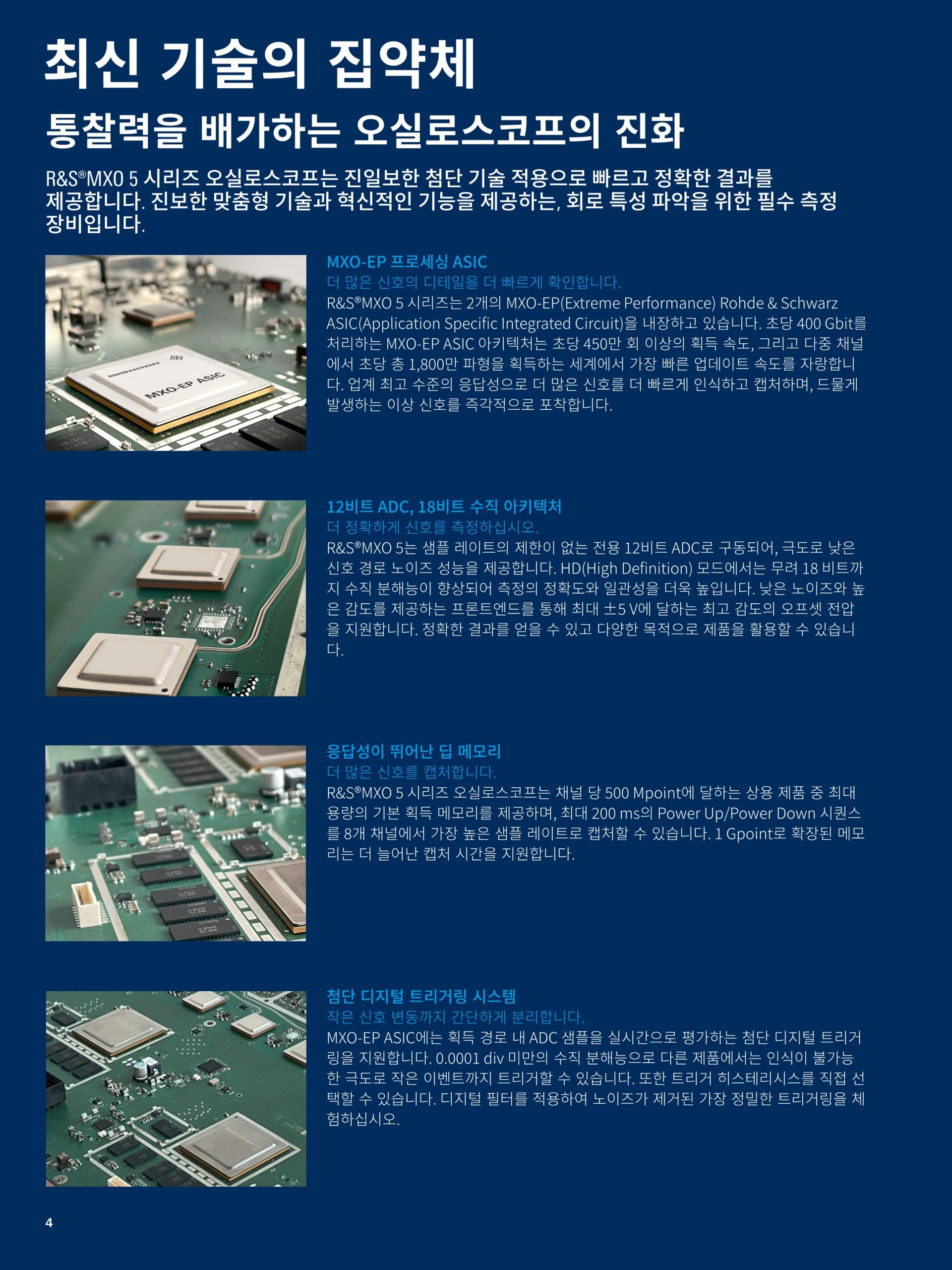

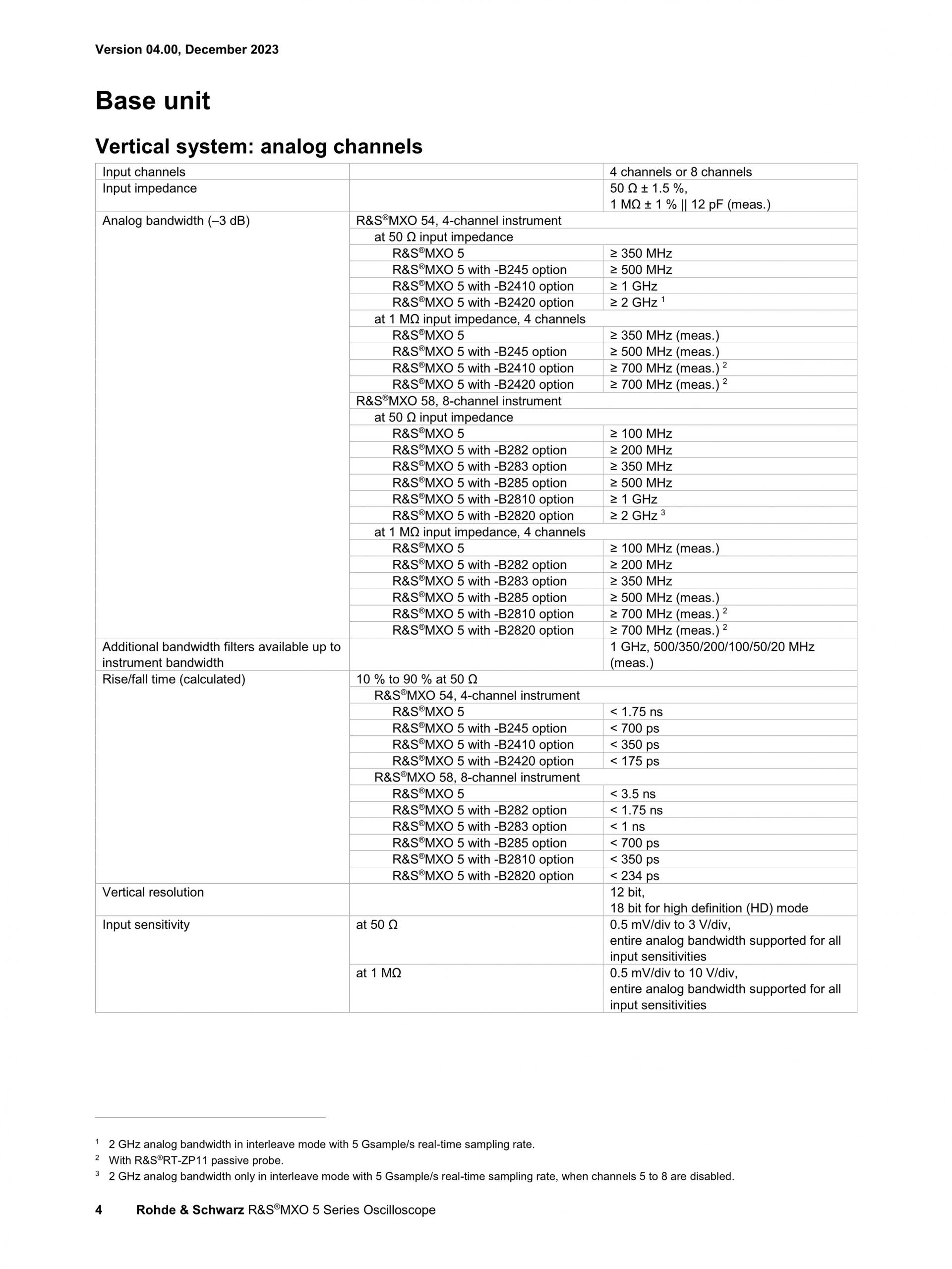

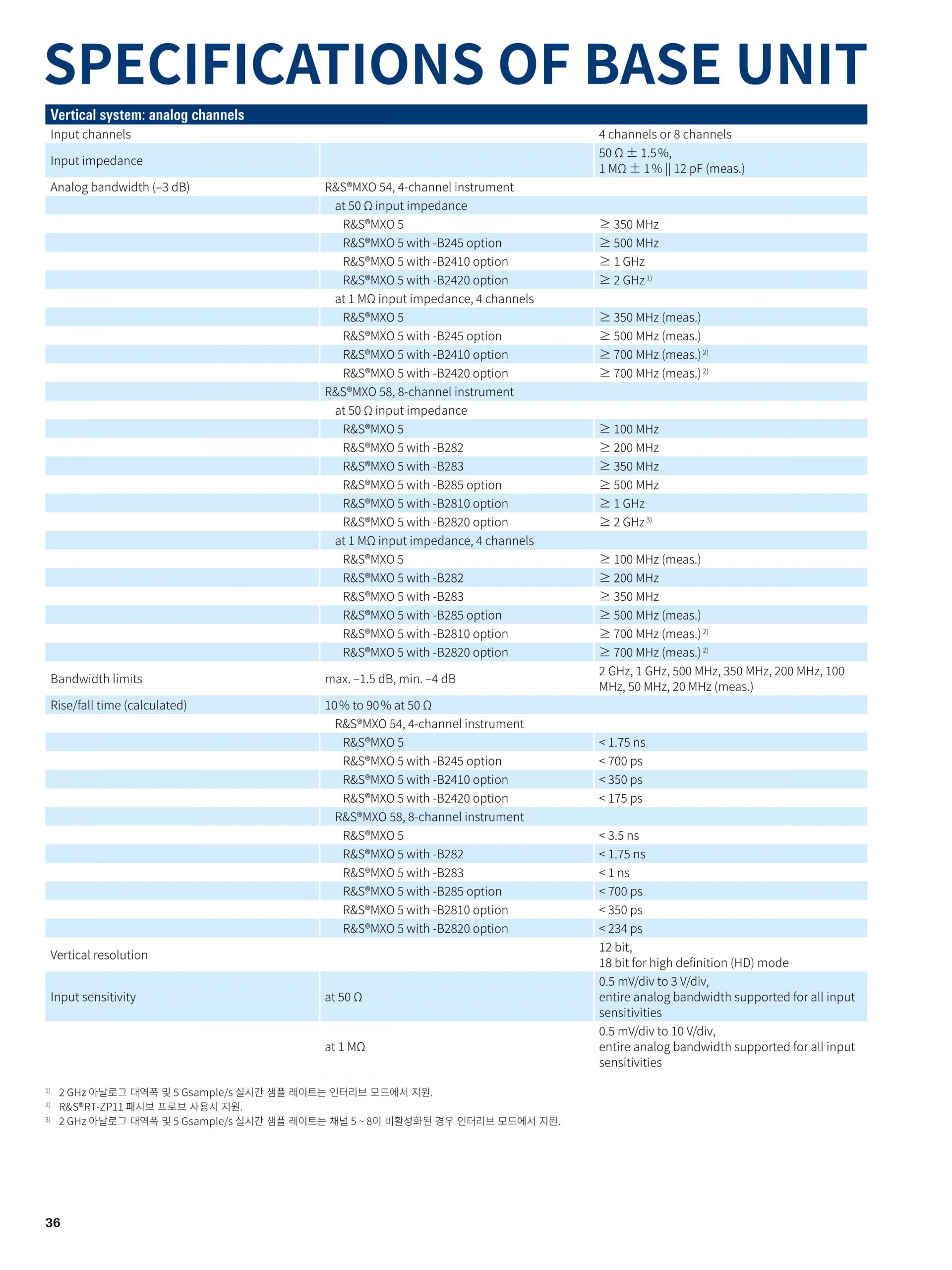

• … 업계 선도적인 시스템 아키텍처: 18비트 수직 분해능/ 12비트 ADC

모든 샘플 레이트에서 성능 저하 없이 높은 수직 분해능을 달성하는

12비트 ADC

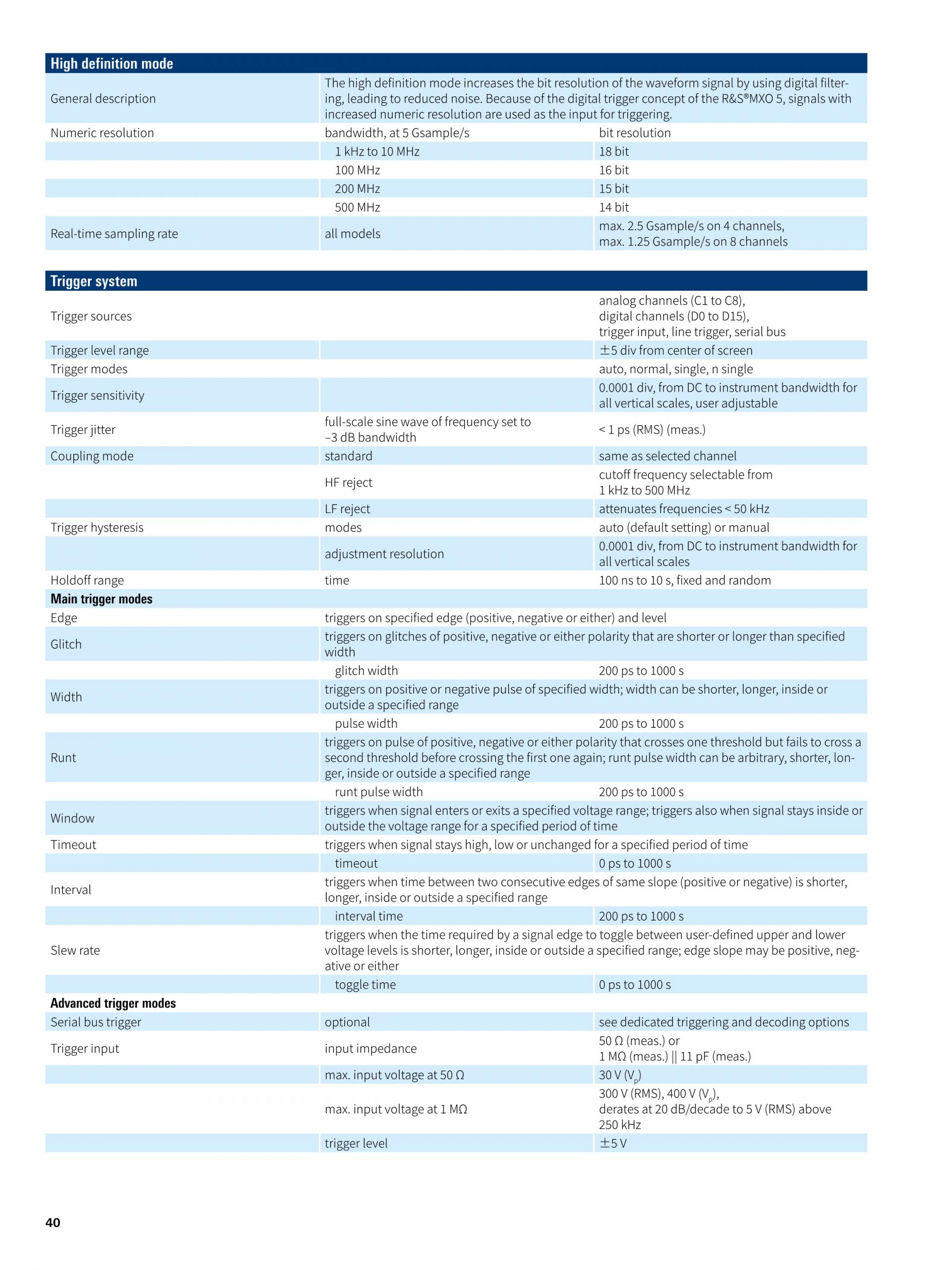

18비트 아키텍처로 동작하는 HD 모드

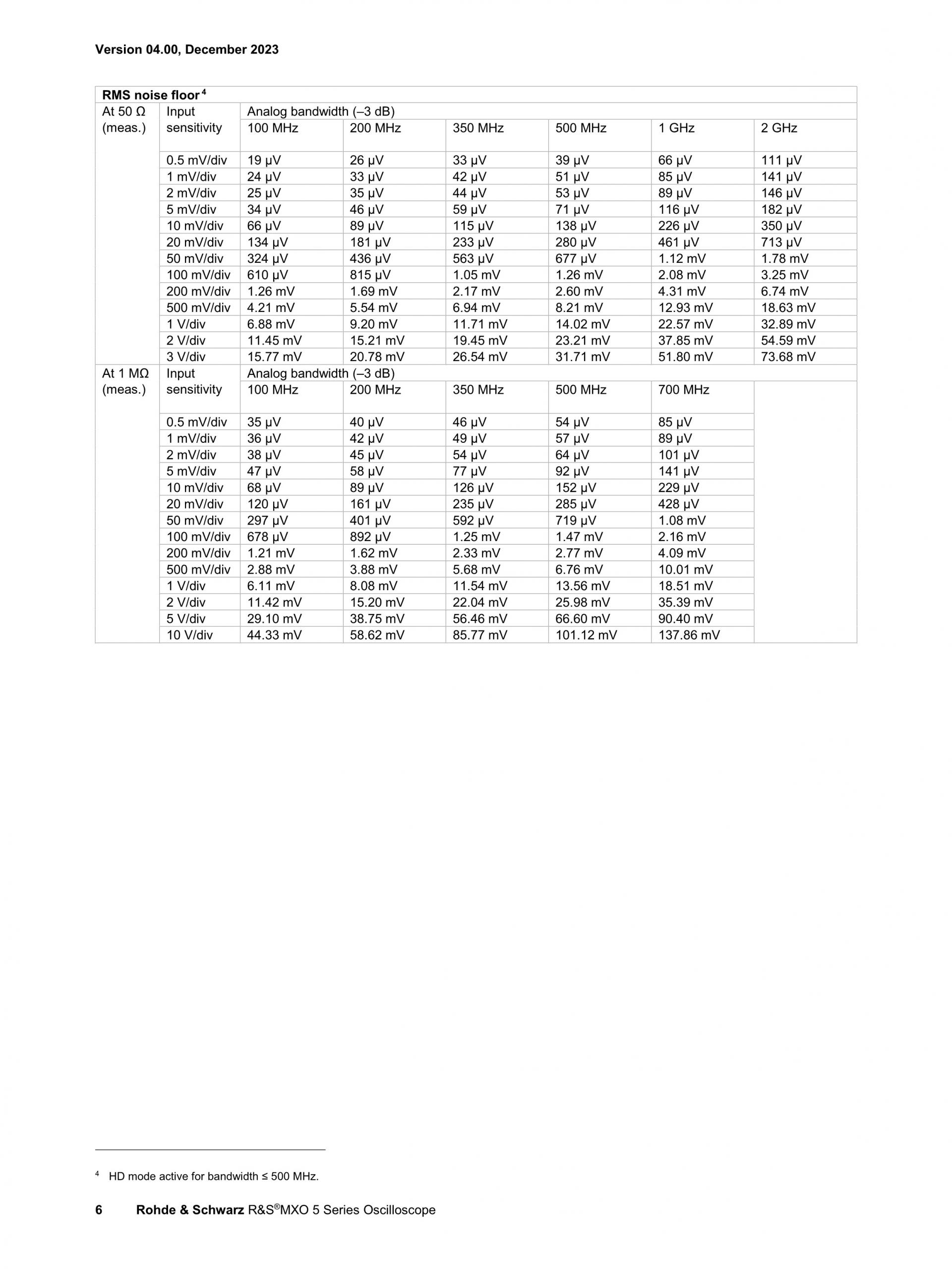

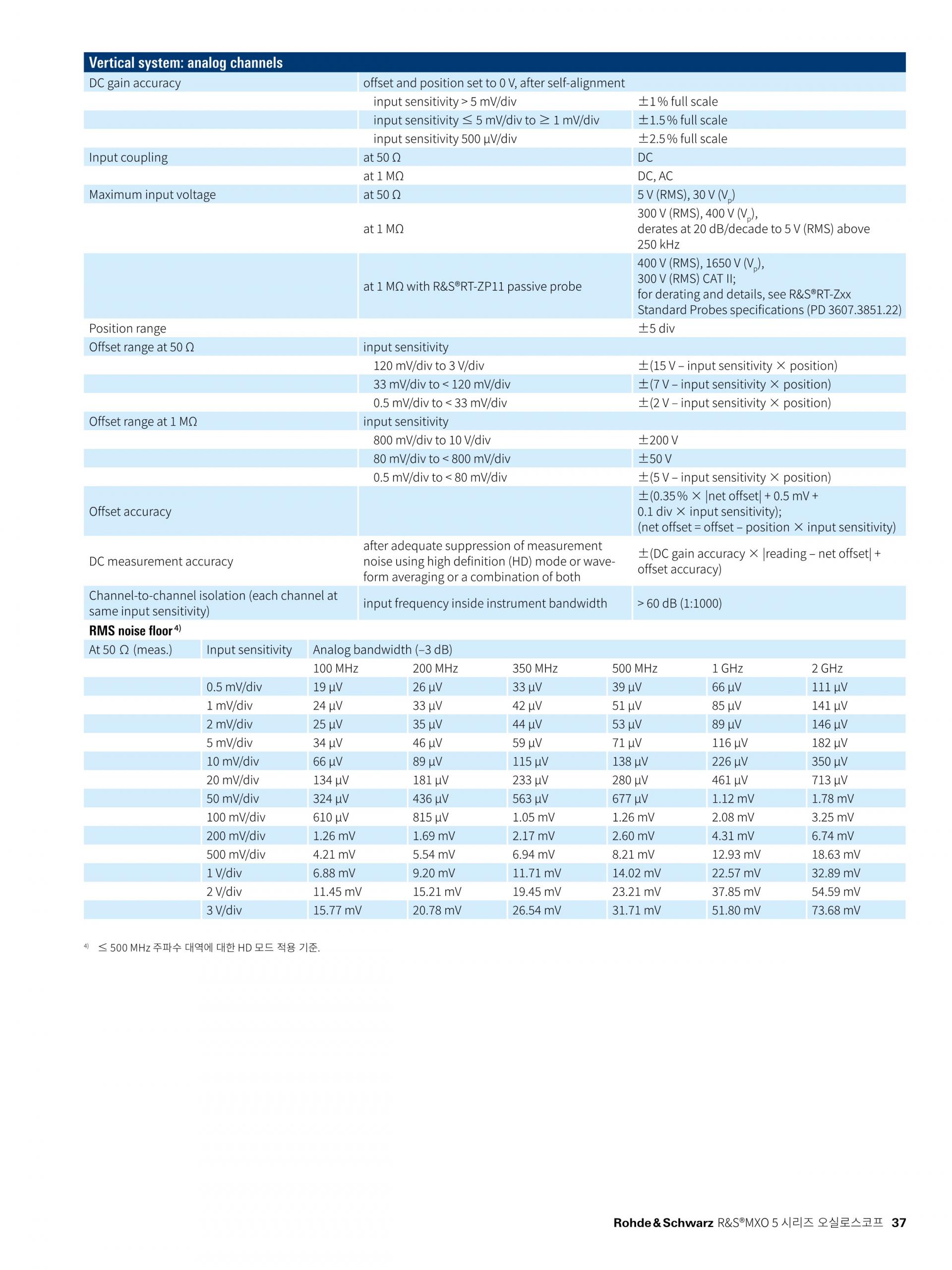

2 GHz 최대 대역폭, 1 mV/div에서도 130 μV에 불과한 저노이즈

5V의 가장 높은 오프셋 범위에서도 500 uV/div까지 조절 가능한 최대 대역폭 수직 스케일링

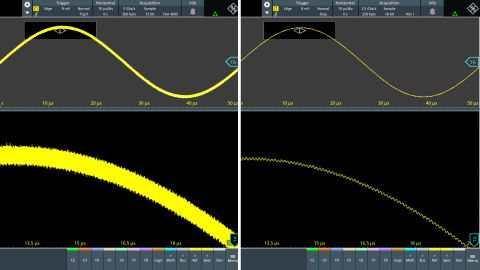

일반적 수직 분해능(왼쪽)과 18비트 분해능 HD 모드(오른쪽) 비교

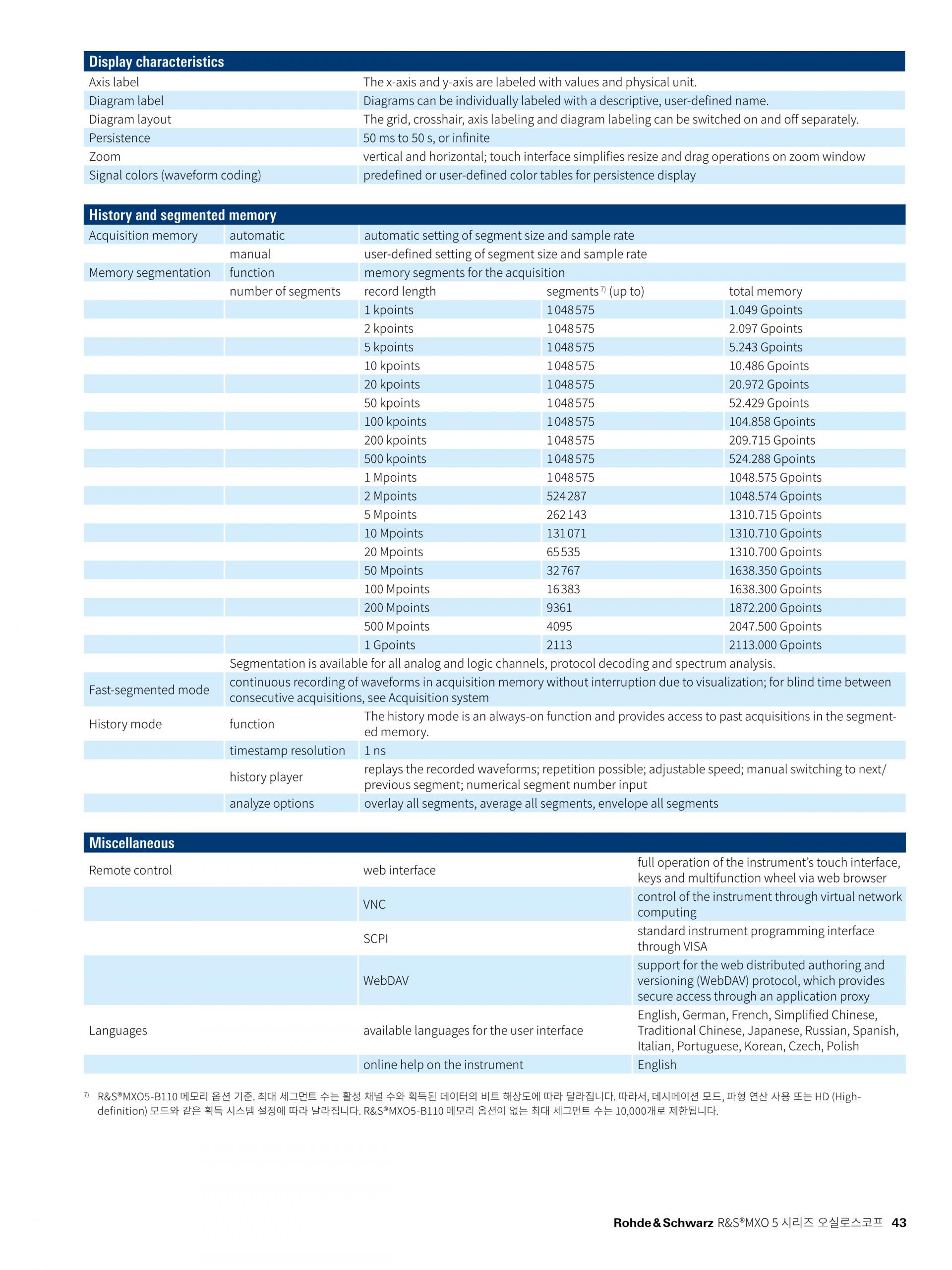

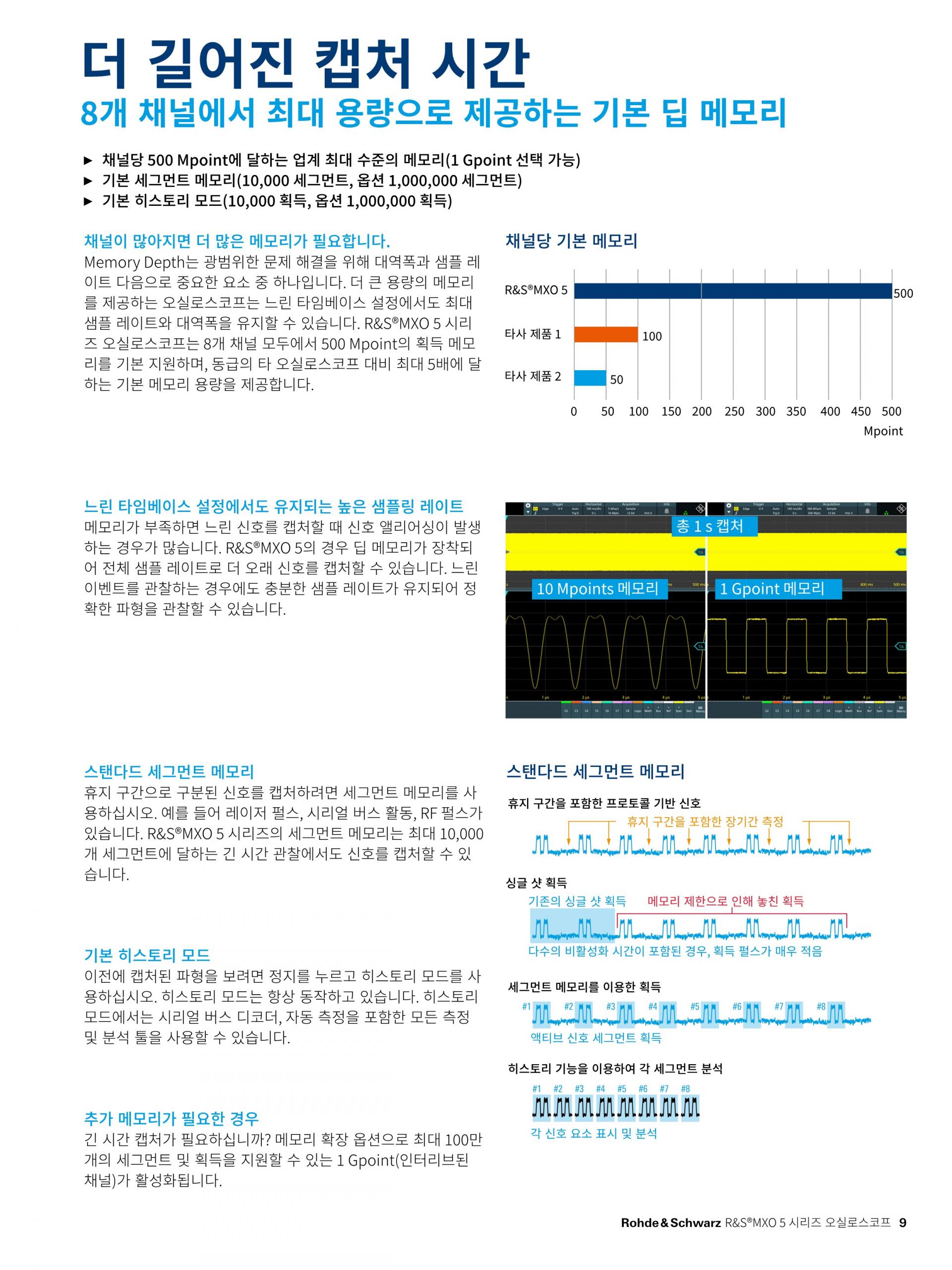

더욱 긴 시간 가능한 신호 획득

• … 대용량 메모리 제공

채널당 500 Mpoint의 업계 최대 대용량 메모리

10,000 세그먼트의 스탠다드 세그먼트 메모리

10,000 Acquisition을 저장하는 스탠다드 히스토리 모드

채널당 1 Gpoint까지 가능한 메모리 확장(선택사항)으로 최대 1백만 세그먼트/메모리 획득 지원

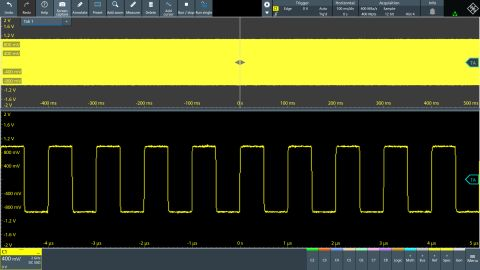

최대 메모리 사용 시 1초 전체 캡처

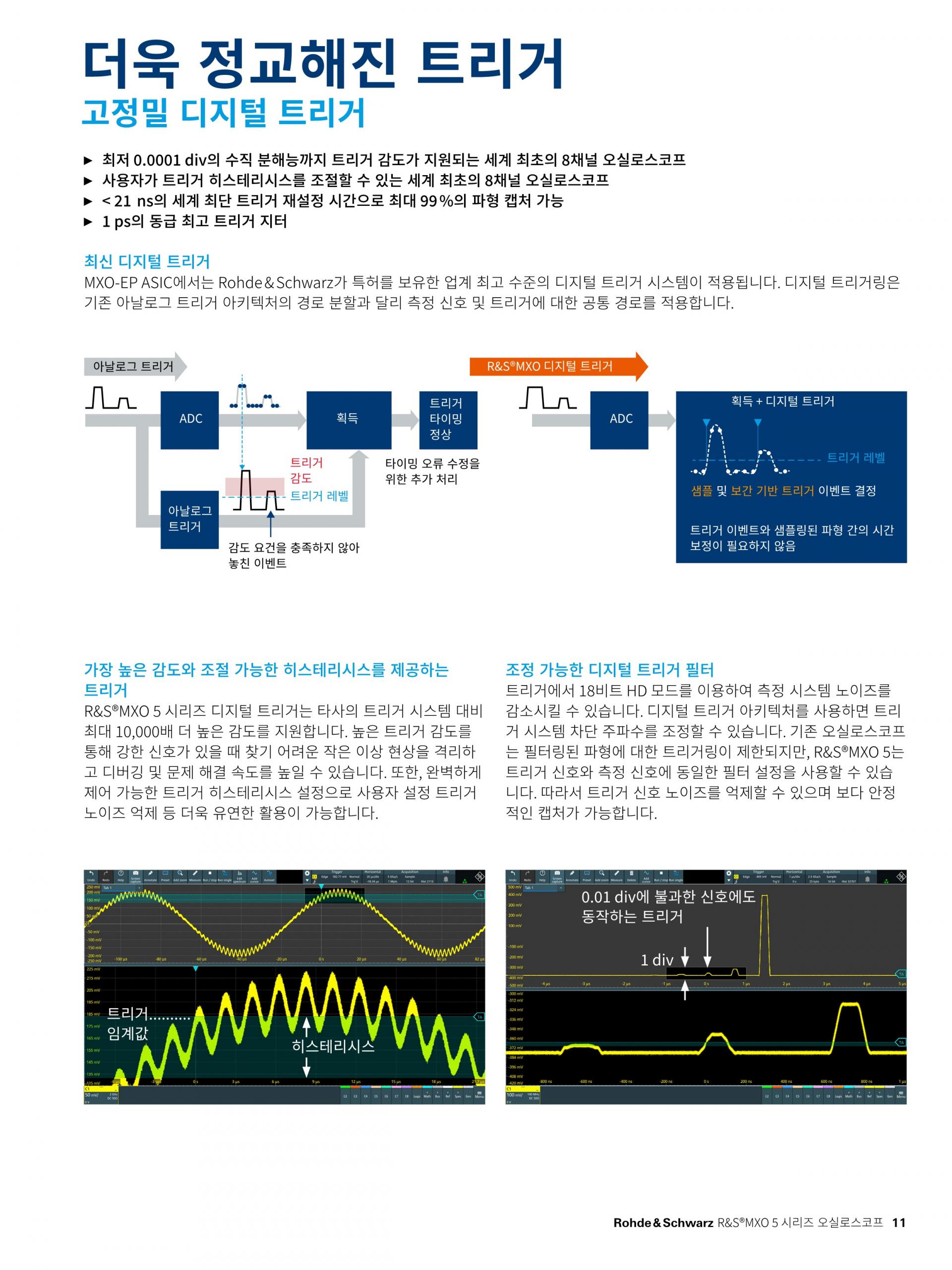

모든 디테일에서 트리거

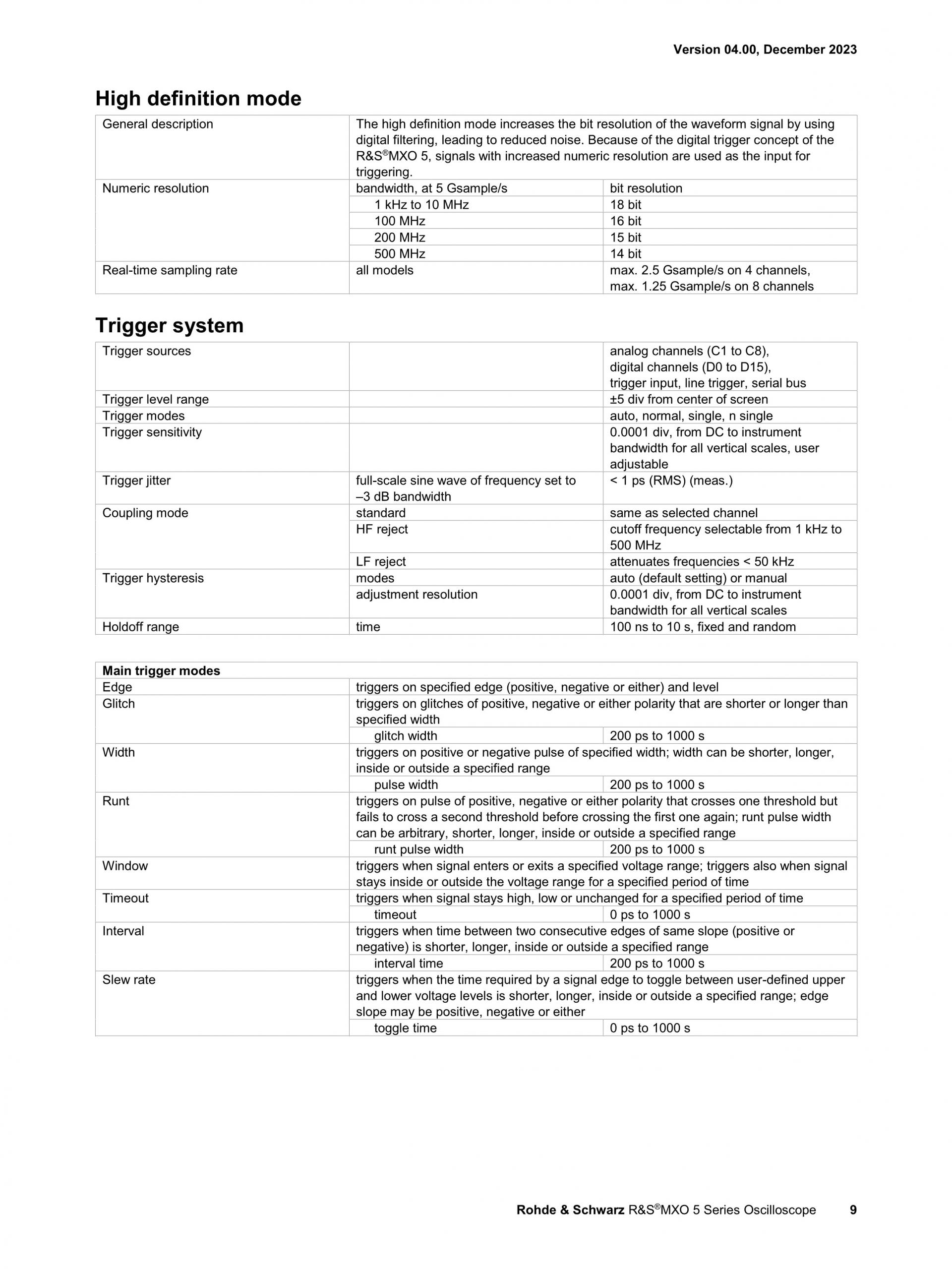

• … 고정밀 디지털 트리거 적용

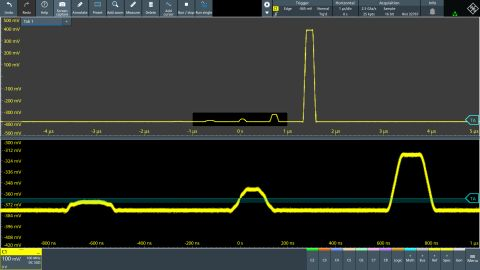

세계 최초로 최소 0.0001 수직 분할 트리거 감도를 지원하는

8채널 오실로스코프

세계 최초로 조절 가능 트리거 히스테리시스를 지원하는 8채널 오실로스코프

세계에서 가장 빠른 21 ns 미만의 트리거 재동작 간격

1 ps에 불과한 동급 최고의 트리거 지터

디지털 트리거 및 HD 모드를 이용한 유연한 트리거링

더욱 완벽하게 진화한 오실로스코프

• ... 더욱 많은 기능 사용

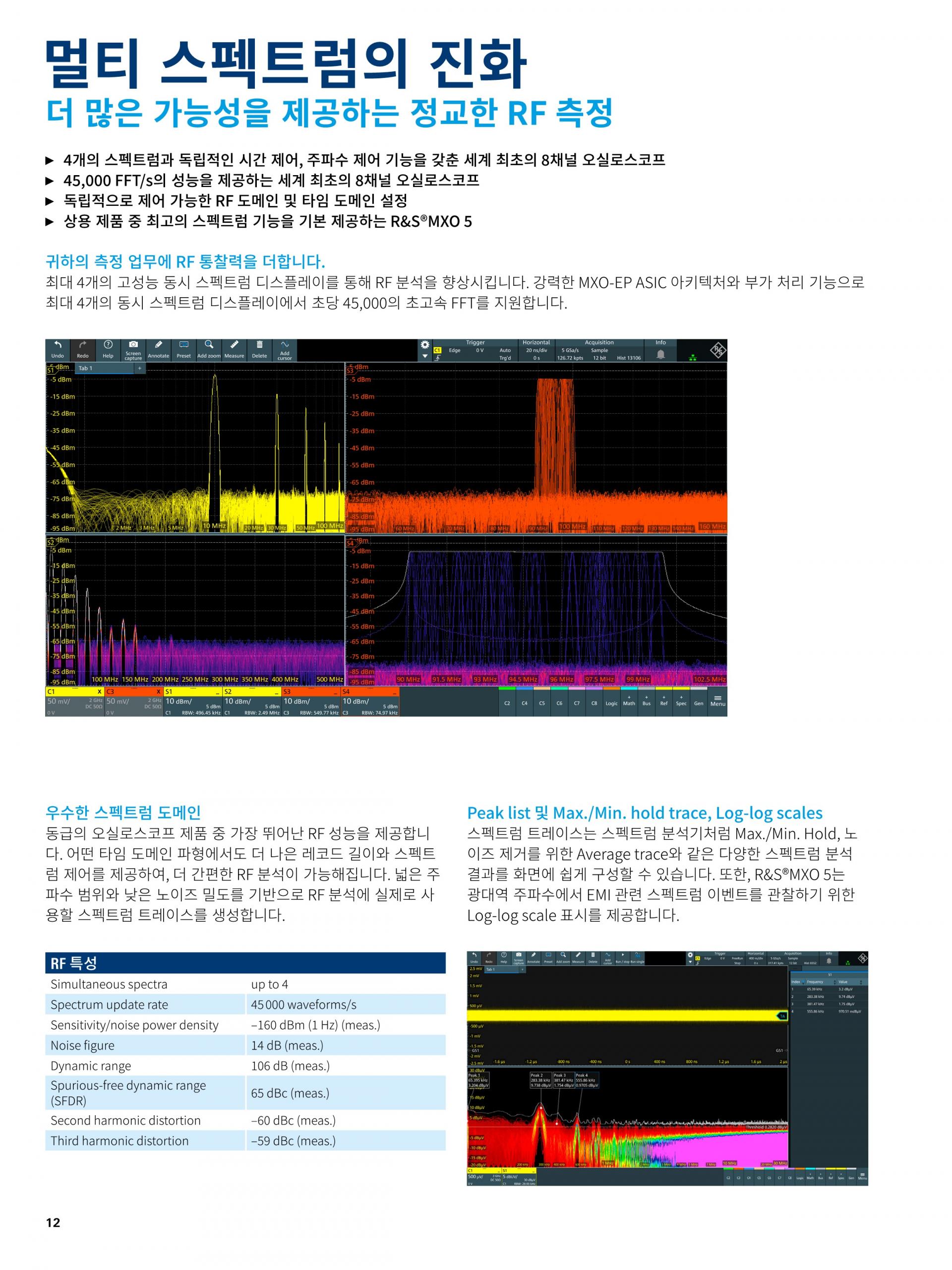

독립적인 시간 컨트롤러와 주파수 컨트롤러와 함께 4개의 스펙트럼을 지원하는

세계 최초의 8채널 오실로스코프

최대 45,000 FFT/s를 달성한 세계 최초의 8채널 오실로스코프

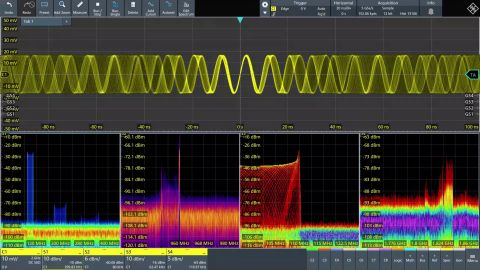

독립적 컨트롤을 이용한 RF 및 타임 도메인 보기

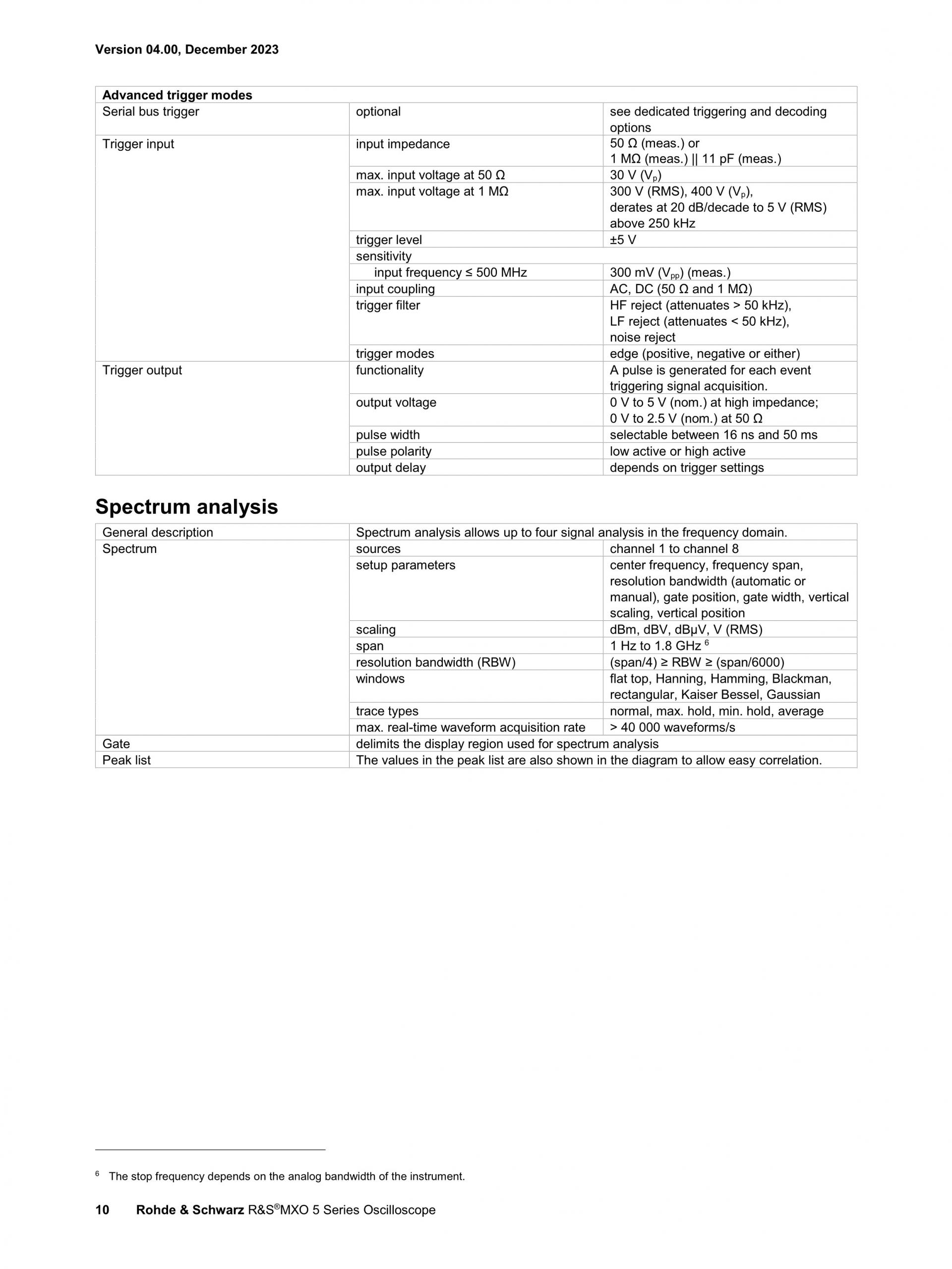

최고의 스펙트럼 측정 기능을 기본 제공하는 R&S®MXO 5

최대 4 스펙트럼 동시 사용
