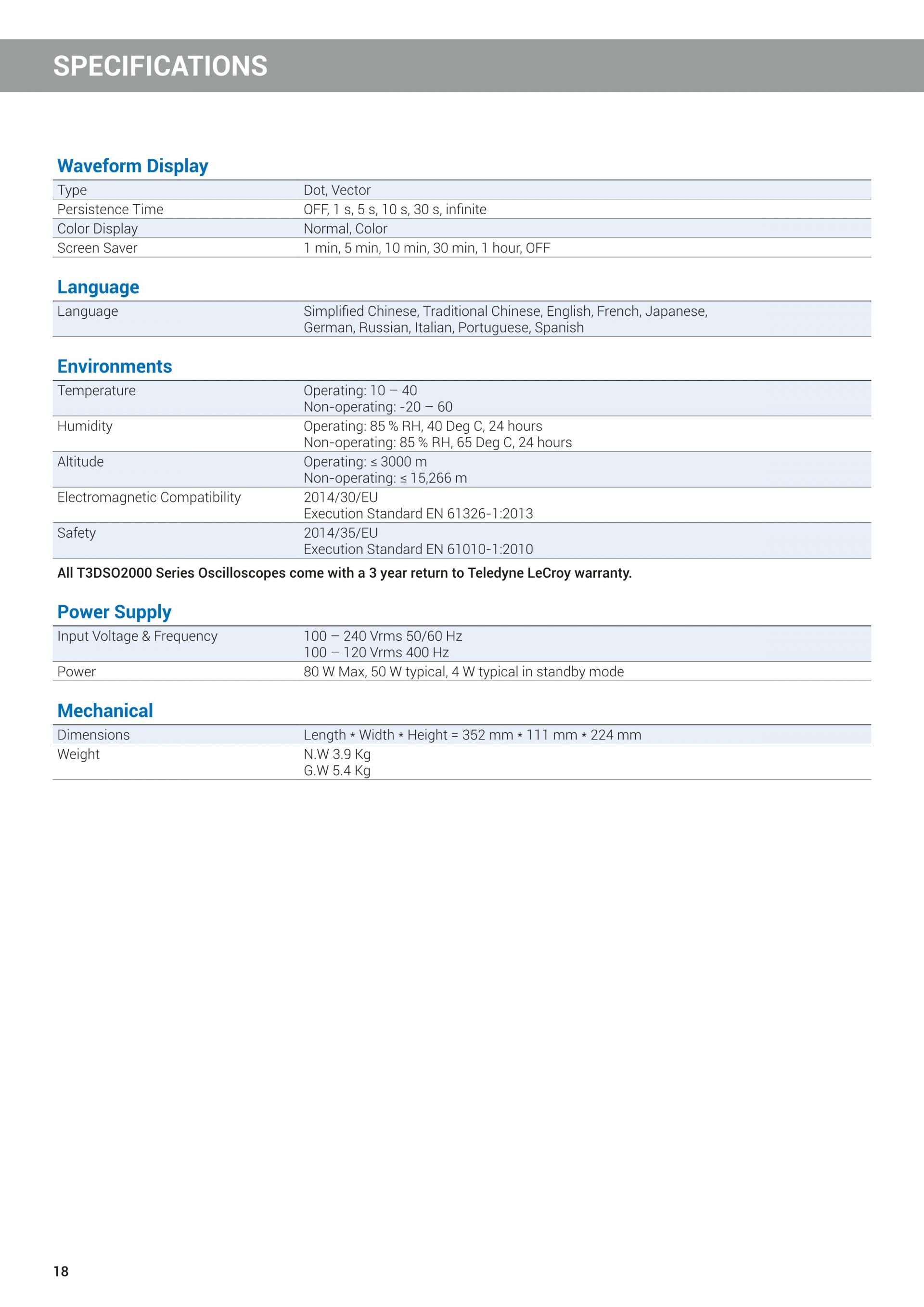

LECROY T3DSO2000A 시리즈 오실로스코프

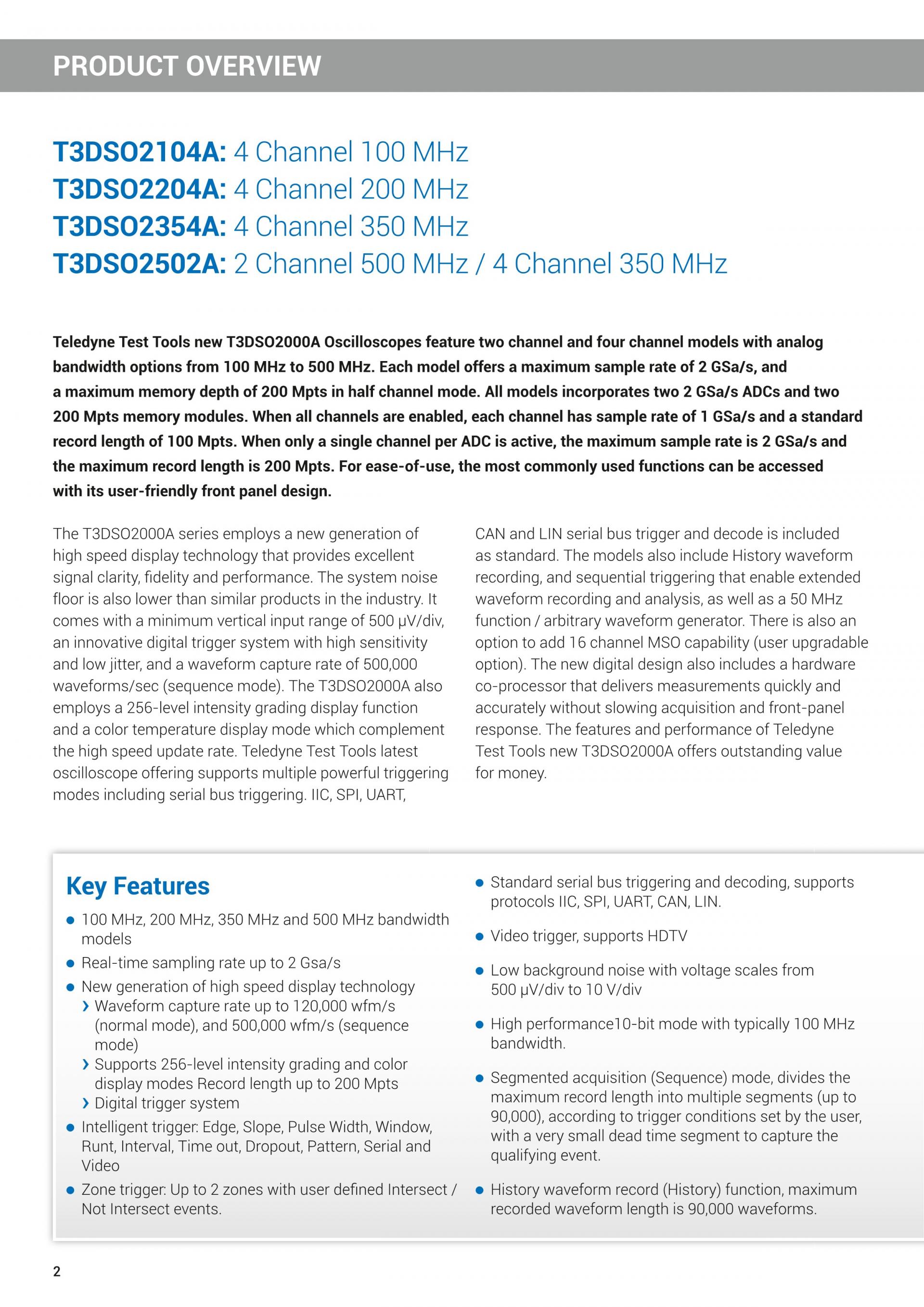

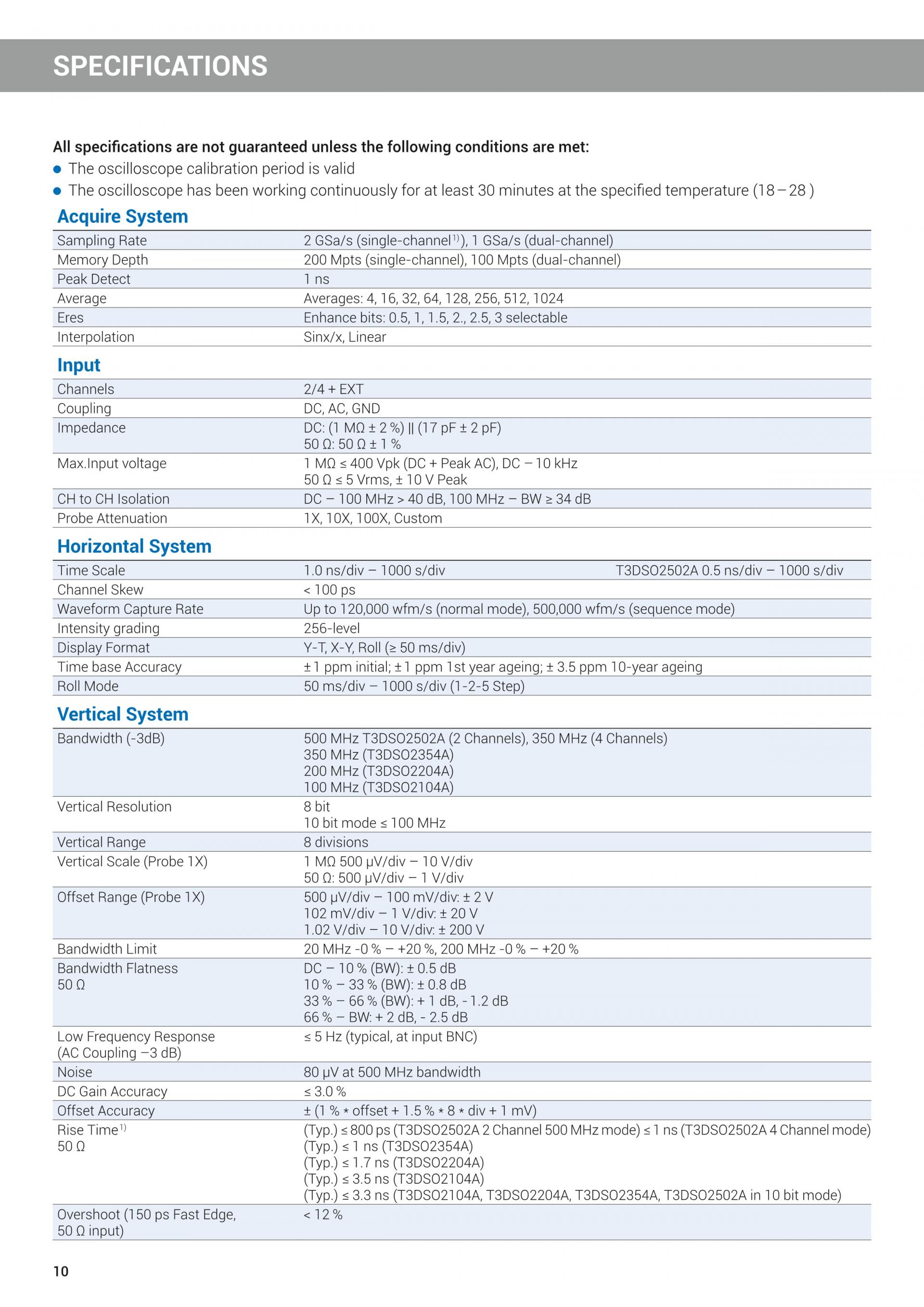

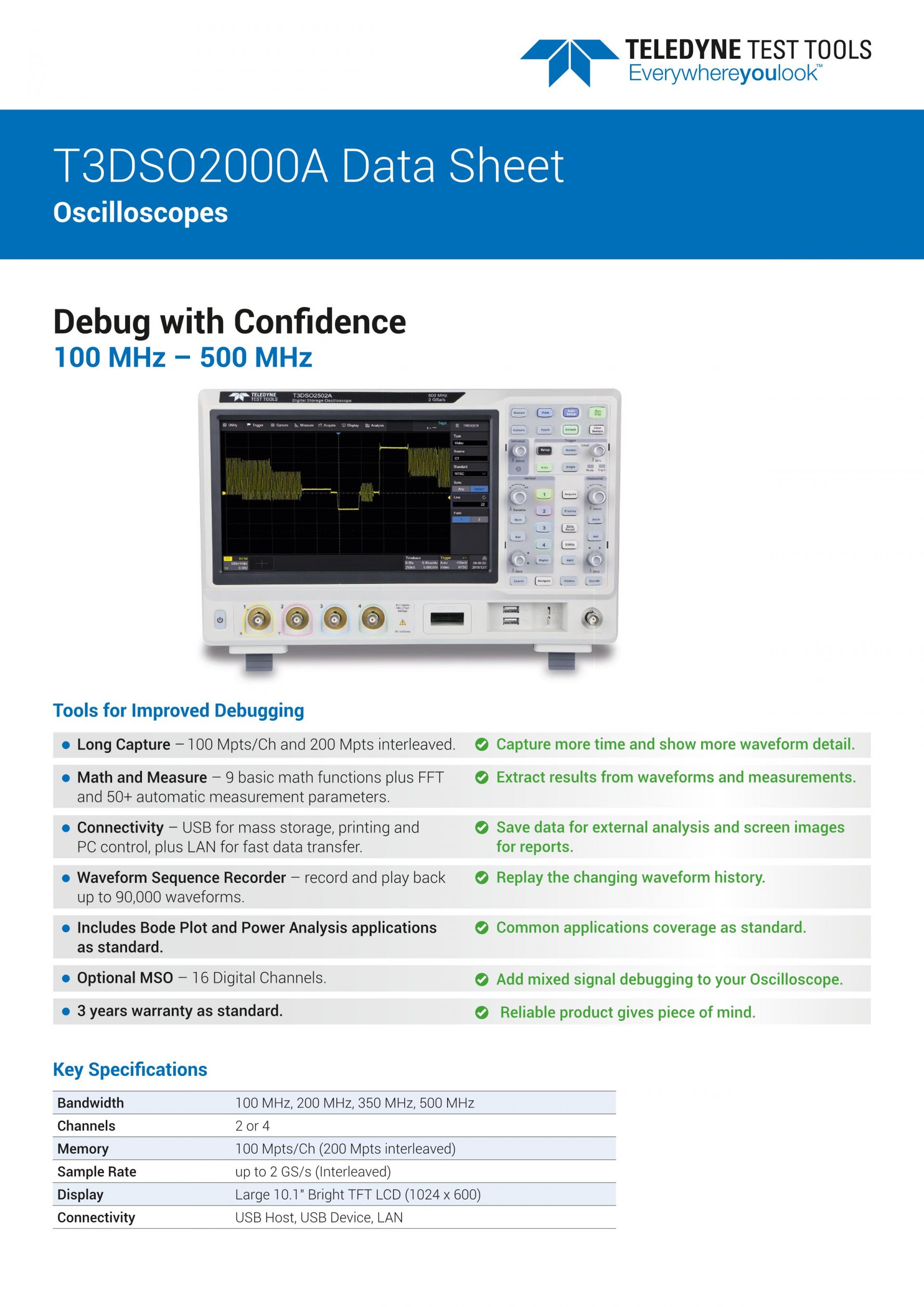

Teledyne Test Tools의 T3DSO2000A 오실로스코프는 100MHz ~ 500MHz의 아날로그 대역폭 옵션이 있는 2채널 및4채널 모델을 제공합니다. 각 모델은 2GSa/s의 최대 샘플링 속도와 하프 채널 모드에서 200Mpts의 최대 메모리 용량을 제공합니다. 모든 모델에는 2개의 2 GSa/s ADC와 2개의 200Mpts 메모리 모듈이 통합되어 있습니다. 모든 채널이 활성화되면 각 채널의 샘플링 속도는 1 GSa/s이고 표준 레코드 길이는 100 Mpts입니다. ADC당 단일 채널만 활성화된 경우 최대 샘플링 속도는 2 GSa/s이고 최대 레코드 길이는 200 Mpts입니다. 사용 편의성을 위해 사용자 친화적인 전면 패널 디자인으로 가장 일반적으로 사용되는 기능에 액세스할 수 있습니다.

Teledyne Test Tools의 T3DSO2000A 오실로스코프는 100MHz ~ 500MHz의 아날로그 대역폭 옵션이 있는 2채널 및4채널 모델을 제공합니다. 각 모델은 2GSa/s의 최대 샘플링 속도와 하프 채널 모드에서 200Mpts의 최대 메모리 용량을 제공합니다. 모든 모델에는 2개의 2 GSa/s ADC와 2개의 200Mpts 메모리 모듈이 통합되어 있습니다. 모든 채널이 활성화되면 각 채널의 샘플링 속도는 1 GSa/s이고 표준 레코드 길이는 100 Mpts입니다. ADC당 단일 채널만 활성화된 경우 최대 샘플링 속도는 2 GSa/s이고 최대 레코드 길이는 200 Mpts입니다. 사용 편의성을 위해 사용자 친화적인 전면 패널 디자인으로 가장 일반적으로 사용되는 기능에 액세스할 수 있습니다.

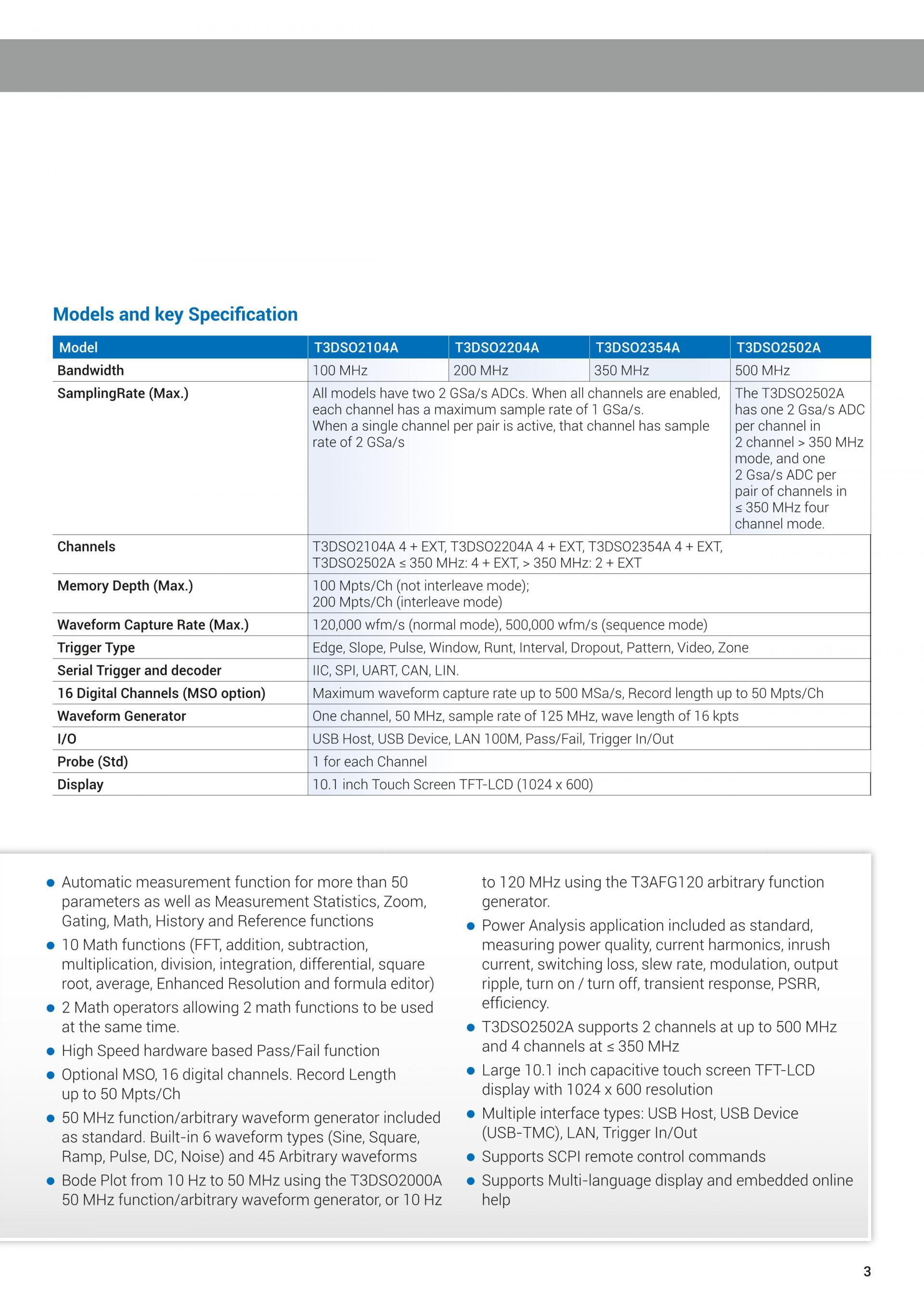

• 100MHz, 200MHz, 300MHz, 350MHz 및 500MHz 대역폭.
• 최대 2GS/s의 샘플 속도.
• 긴 메모리 – 최대 100Mpts/Ch(200Mpts interleaved).

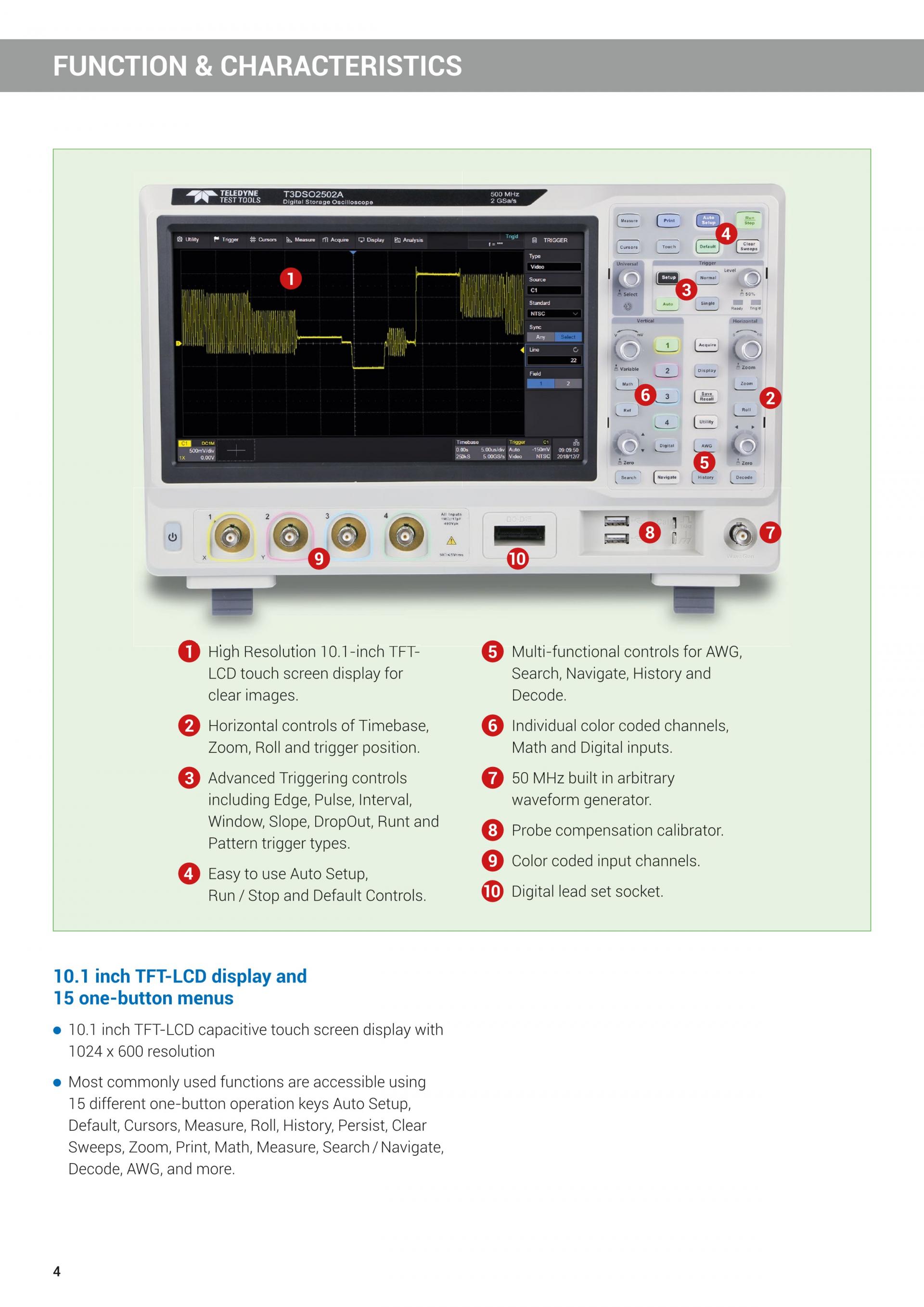

• 10.1" 밝은 정전식 컬러 TFT-LCD 터치 스크린(1024 x 600).

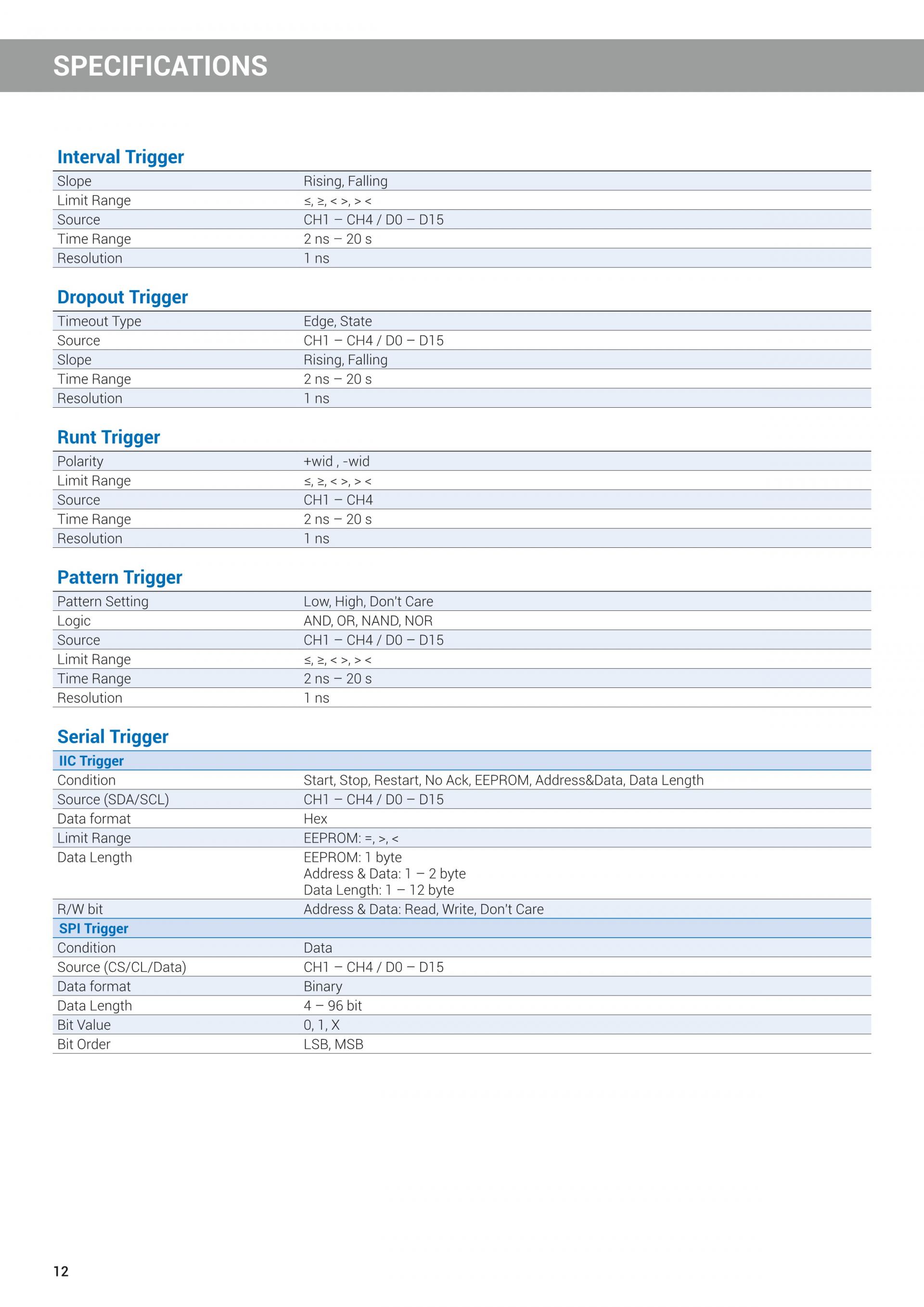

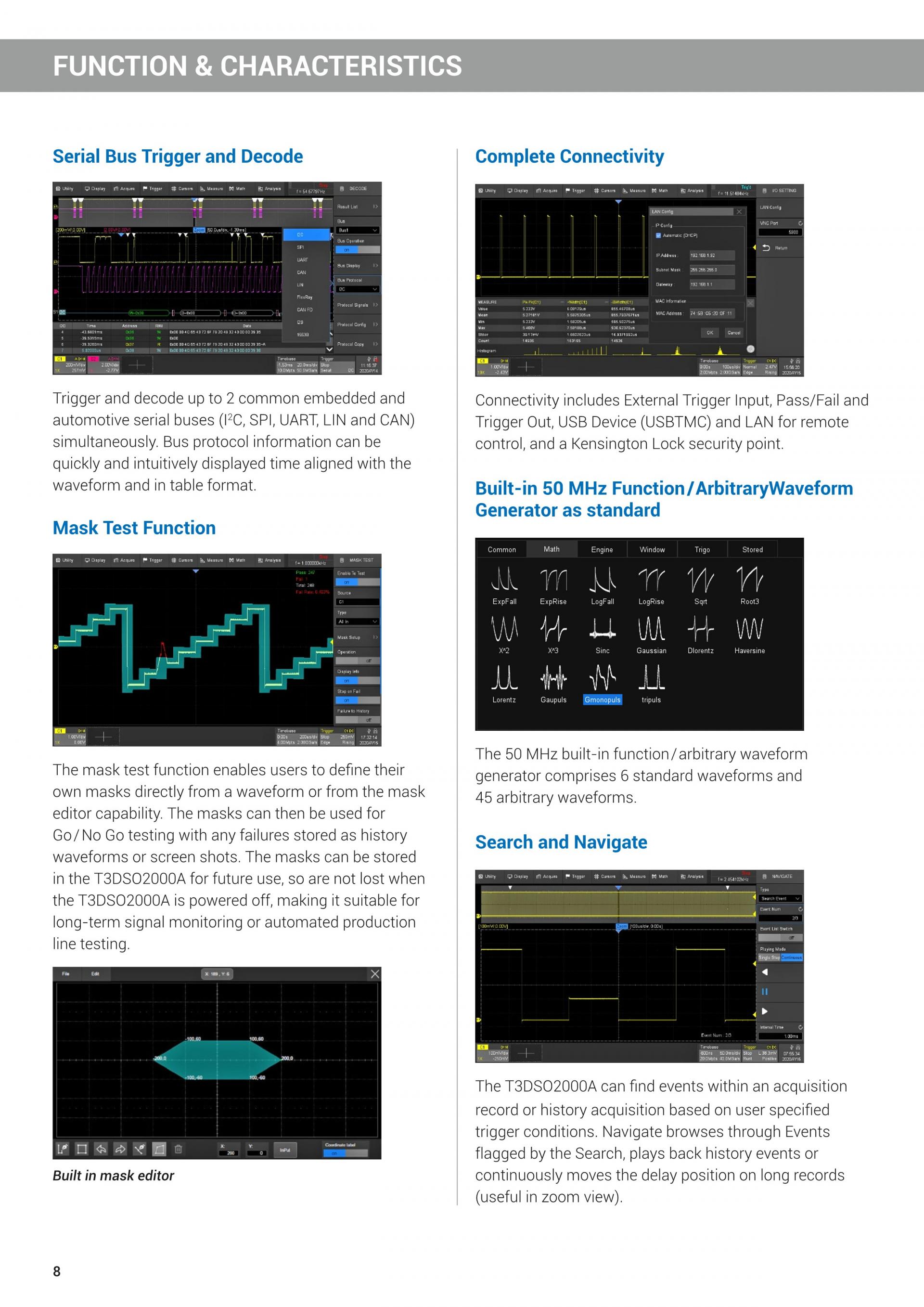

• I2C, SPI, UART, CAN, LIN 직렬 버스 트리거 및 디코드 옵션이 표준으로 제공됩니다.

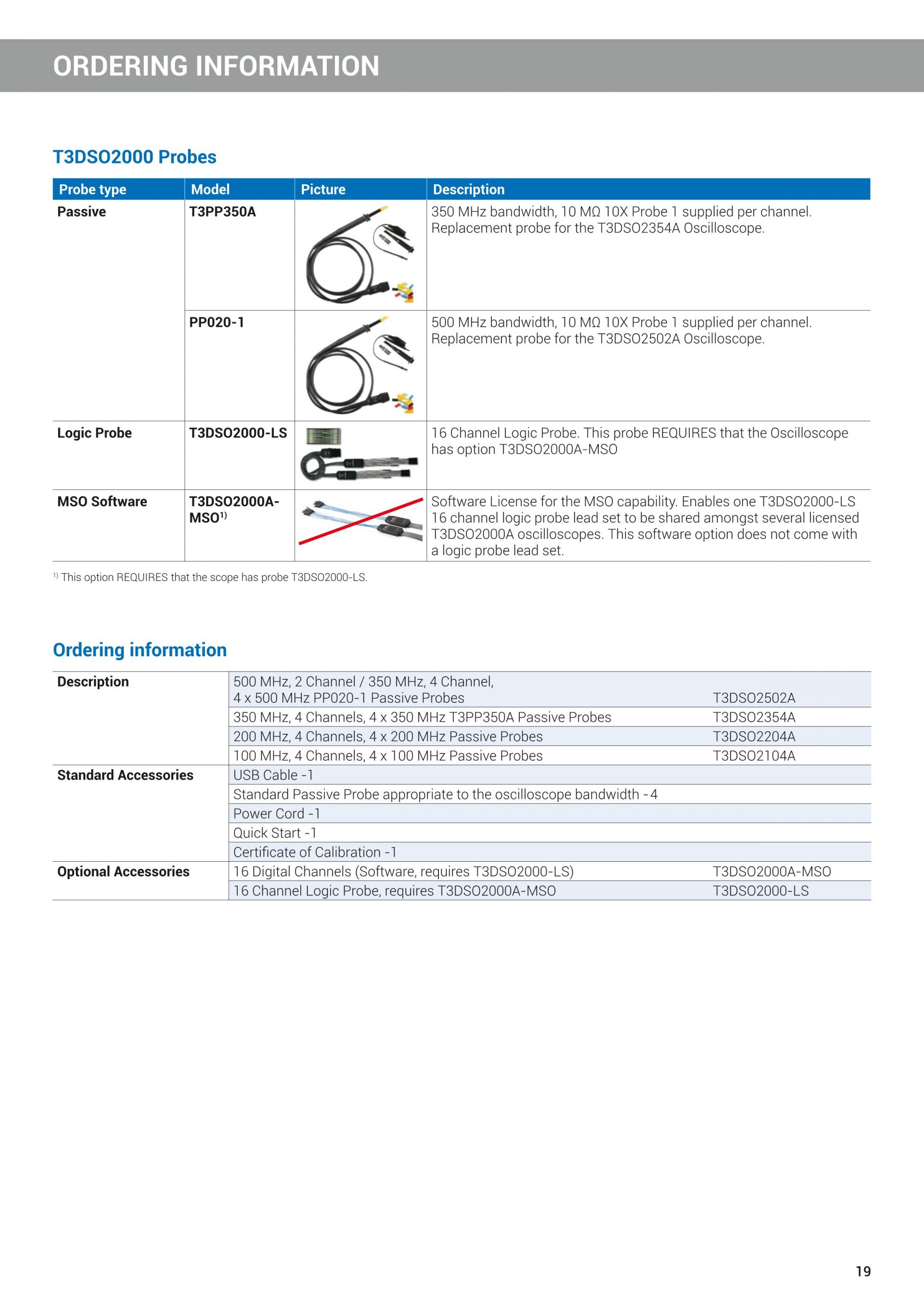

• MSO 옵션 – 16개의 디지털 채널. 이것은 오실로스코프에 혼합 신호 디버깅을 추가합니다.

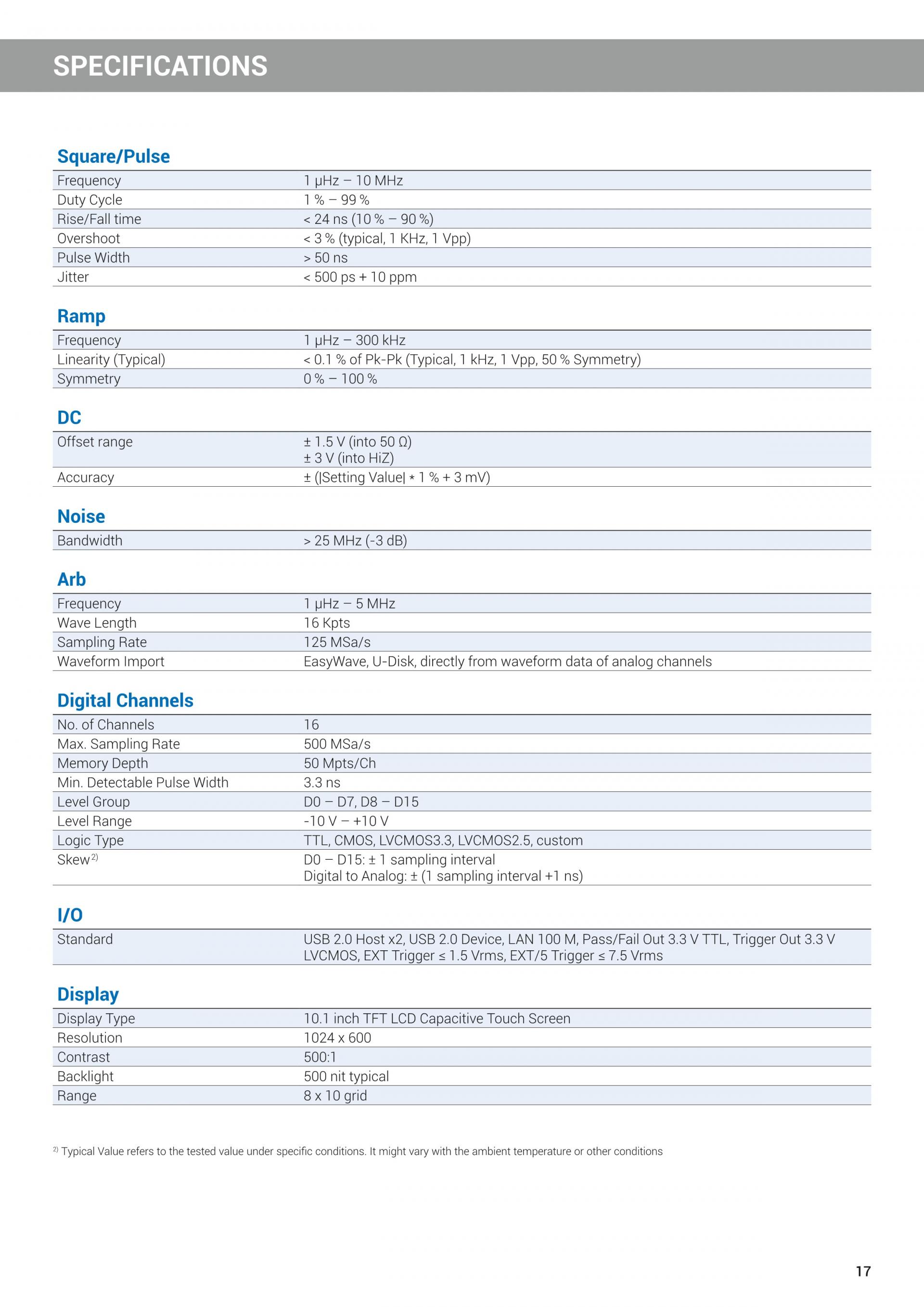

• 50MHz 펑션/임의 파형 발생기(6 종류의 파형이 내부에 기본으로 포함됨).
• 전력 분석 애플리케이션이 표준으로 포함되어 있습니다.

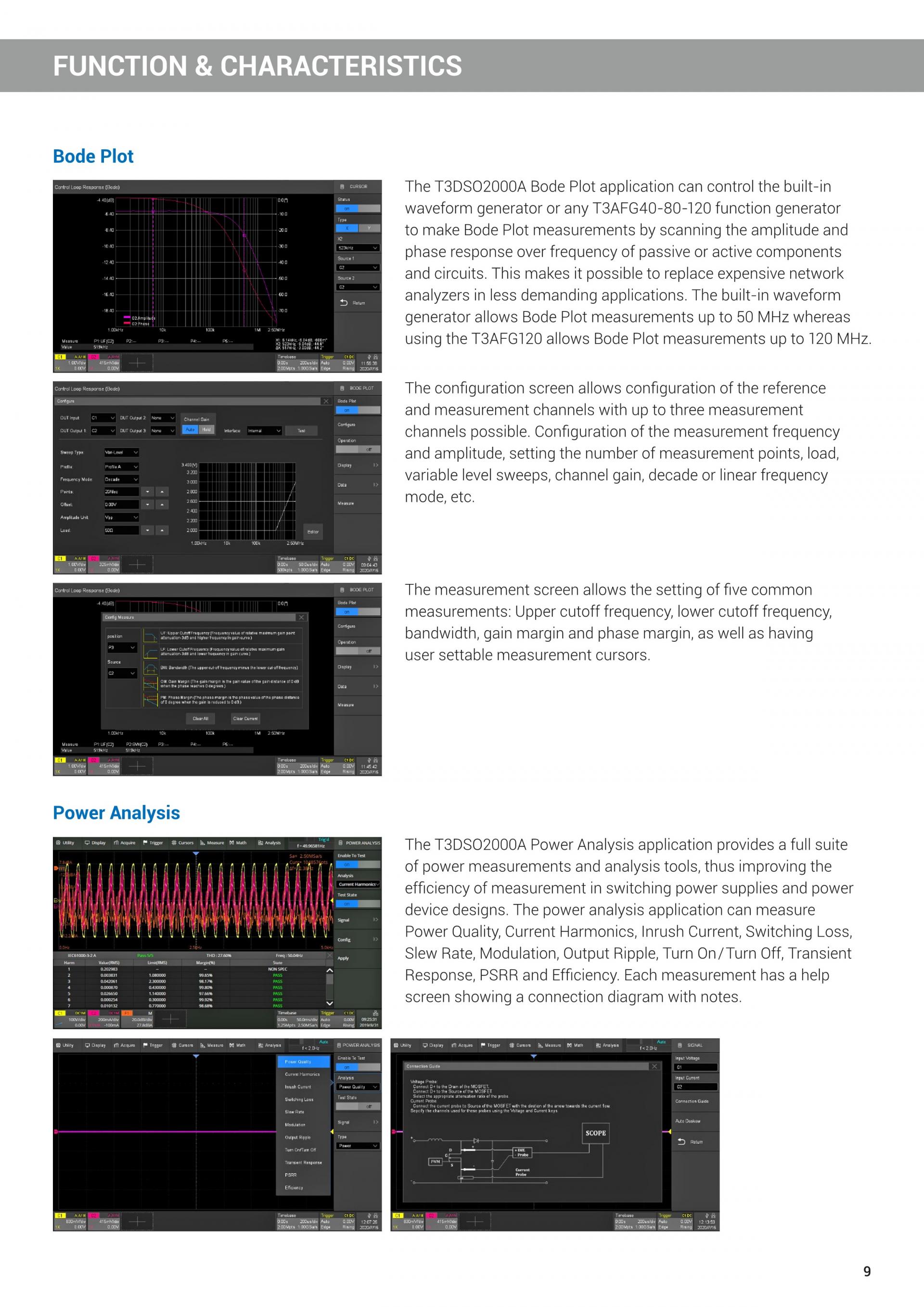

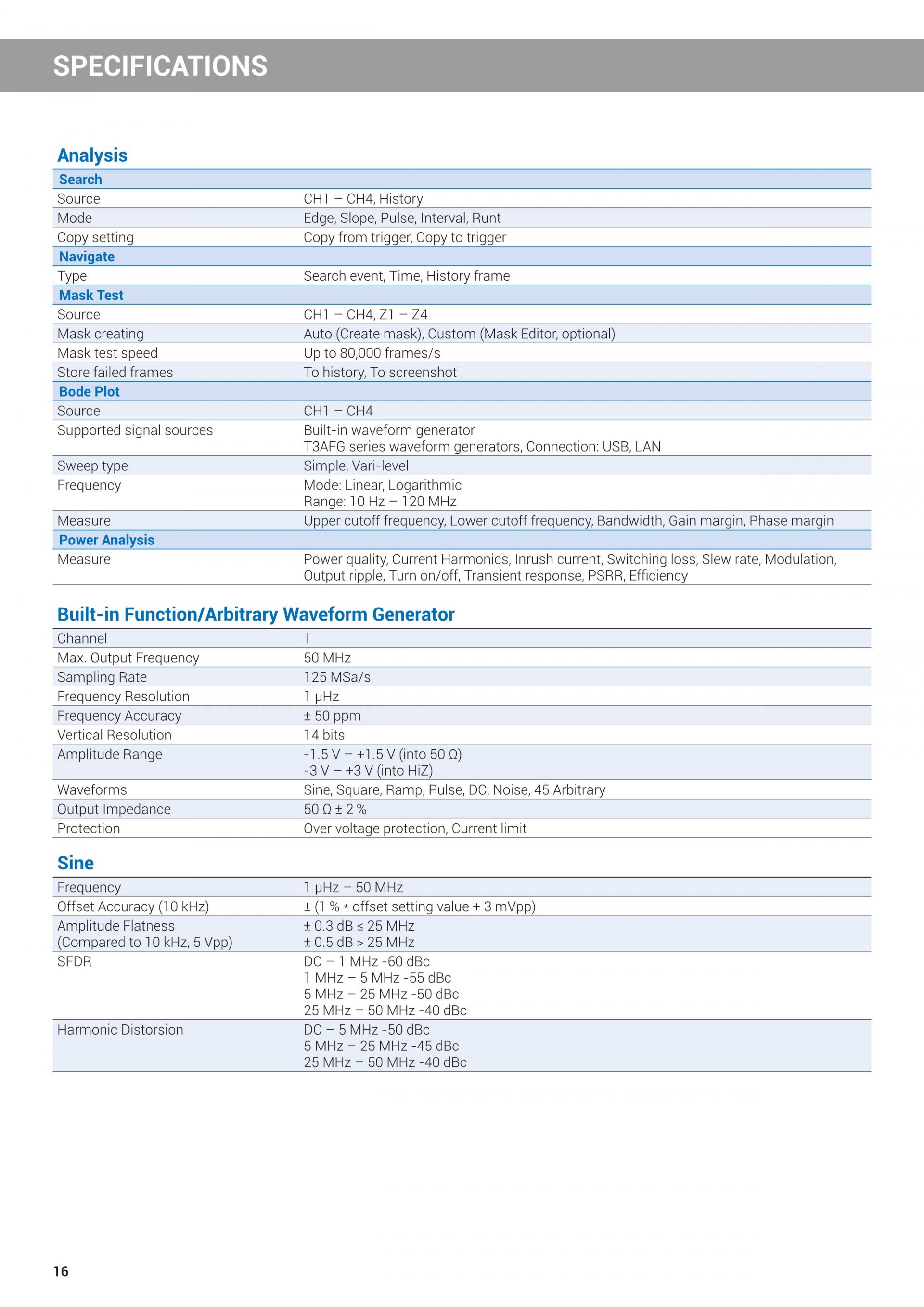

• 50 MHz 함수/임의 파형 발생기를 사용하여 10Hz ~ 50MHz에서 기본 보드 플롯을 사용하거나 옵션인 T3AFG500 임의 함수 발생기를 사용하여 10Hz ~ 500MHz 보드 플롯이 가능합니다.

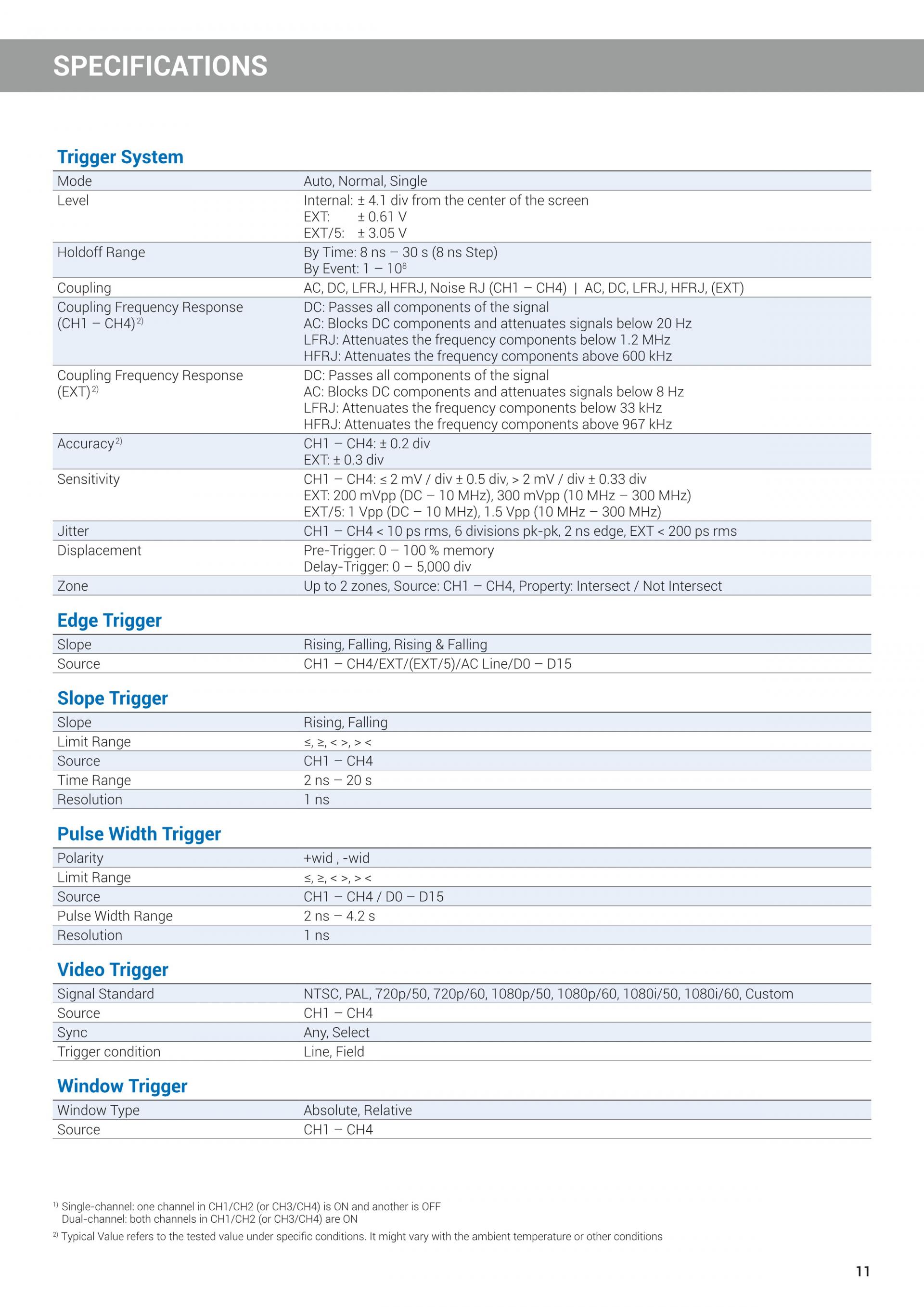

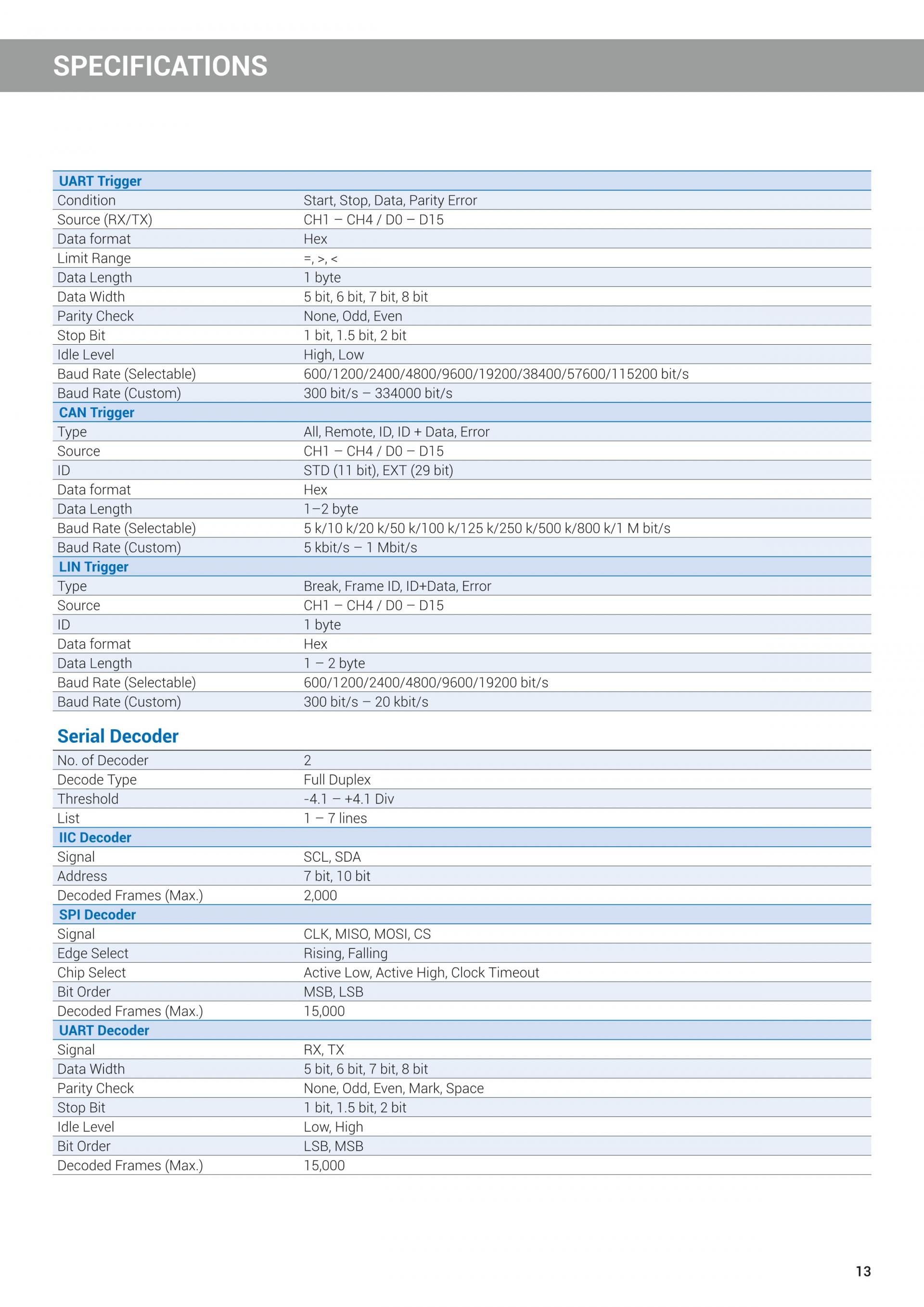

• 고급 트리거 – 에지, 슬로프, 펄스 폭, 윈도우, 런트, 주기, 시간 초과(드롭아웃), 패턴 및 비디오.
• 파형 시퀀스 레코더 – 최대 90,000개의 파형을 기록하고 재생합니다. 사용자가 파형 기록에서 발생한 변경 사항을 재생할 수 있습니다.
• 연결 – 대용량 저장, 인쇄 및 PC 제어를 위한 USB와 LAN. 이러한 도구를 사용하면 외부 분석 및 보고 목적으로 데이터와 스크린샷을 빠르게 내보낼 수 있습니다.

• 최대 200 Mpts의 레코드 길이

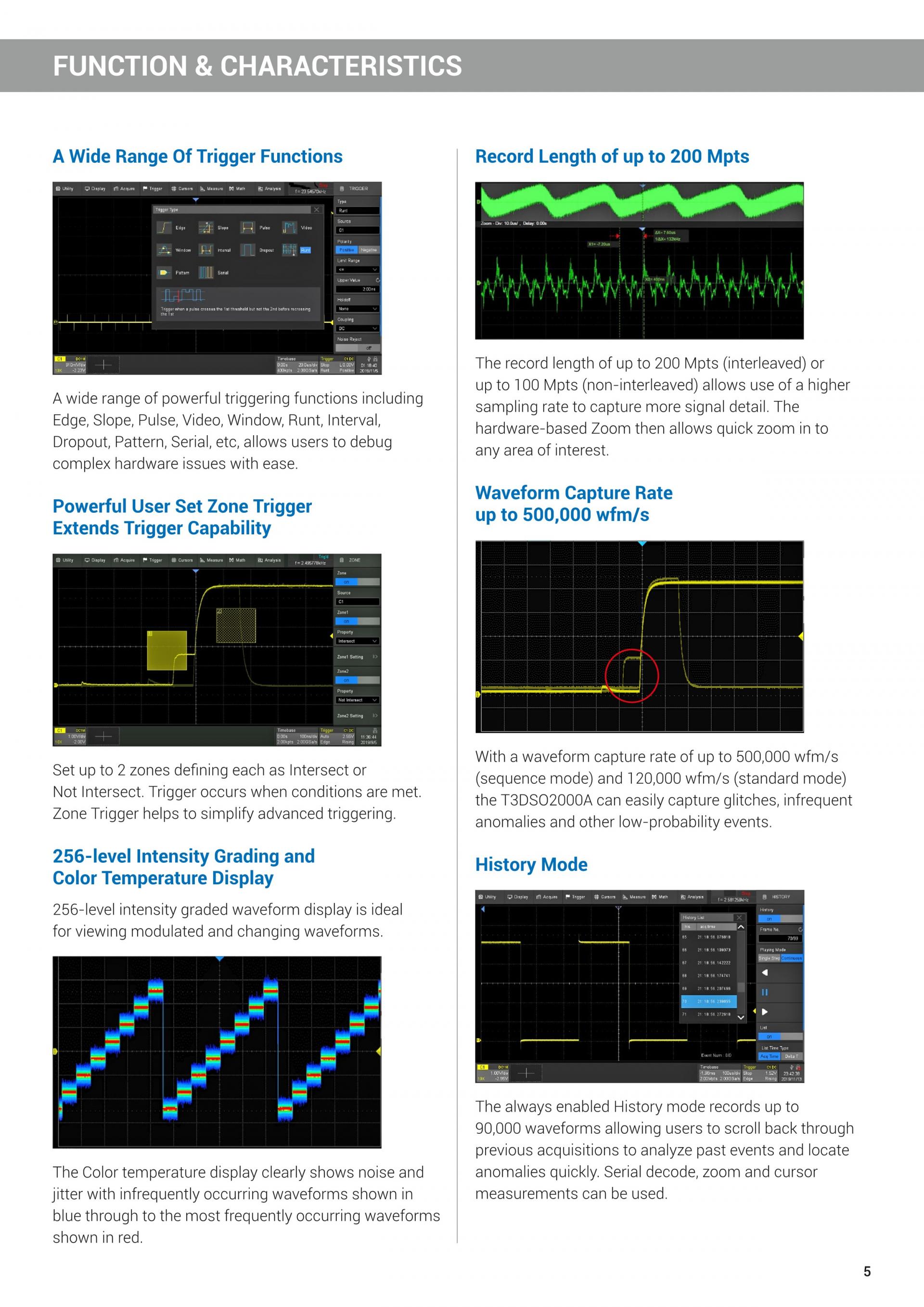

최대 200 Mpts의 레코드 길이를 통해 더 높은 샘플링 속도를 사용하여 더 많은 신호 세부 사항을 캡처할 수 있습니다. 그런 다음 하드웨어 기반 줌을 사용하여 관심 영역을 빠르게 확대할 수 있습니다.

• 고급 파형 캡처 속도

최대 500,000wfm/s(시퀀스 모드) 및 120,000wfm/s(표준 모드)의 파형 캡처 속도로 사용자는 글리치, 간헐적 이상 및 기타 낮은 확률 이벤트를 쉽게 캡처할 수 있습니다.

• 히스토리 모드

항상 활성화된 히스토리 모드는 최대 90,000개의 파형을 기록하므로 사용자는 이전 수집을 스크롤하여 과거 이벤트를 관찰하고 이상 현상을 빠르게 찾을 수 있습니다.

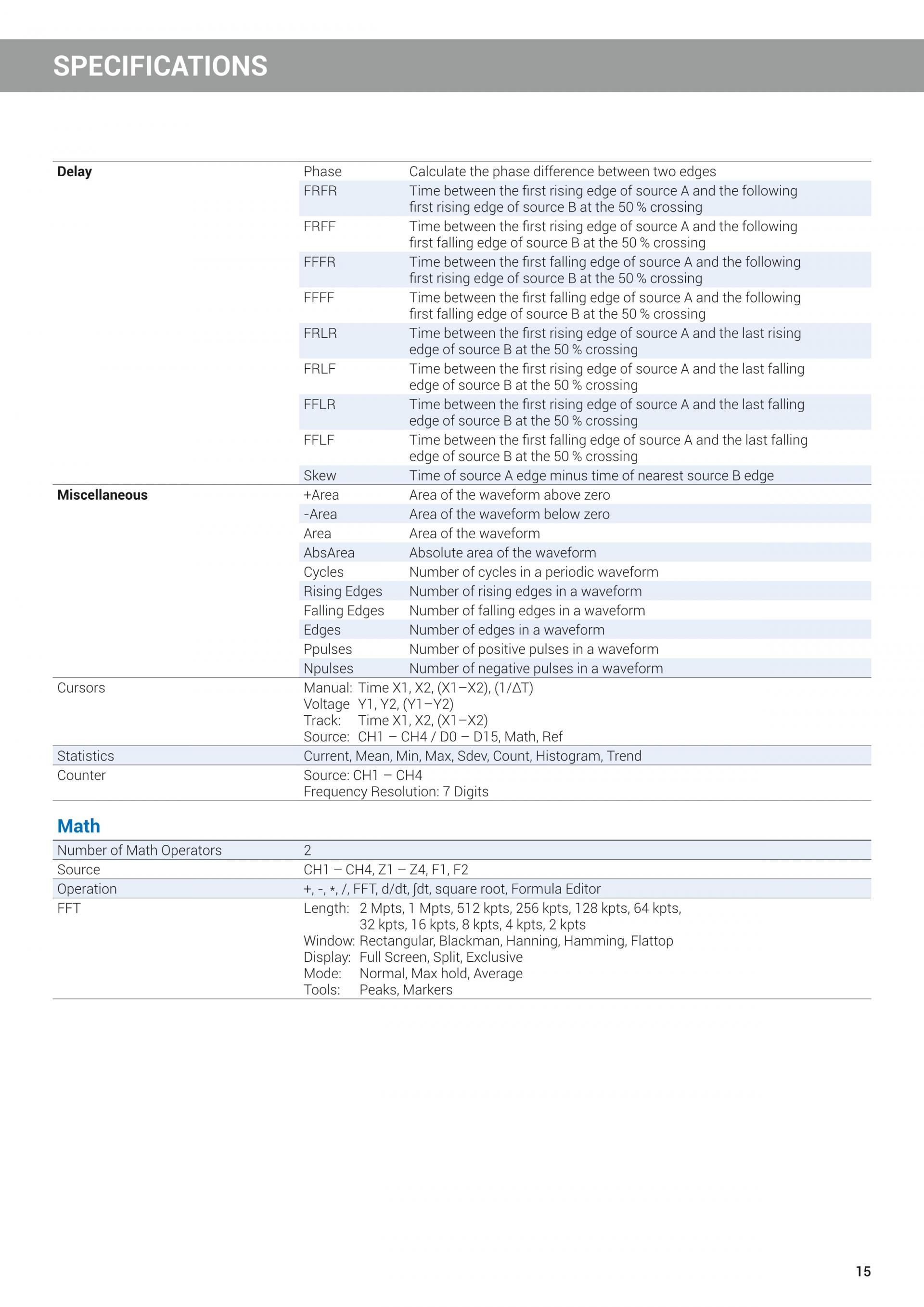

• 고급 연산 기능

기본으로 제공하는 연산에는 파형 특성에 대한 빠른 통찰력을 얻을 수 있도록 더하기, 빼기, 곱하기, 나누기, FFT, 적분, 미분 및 제곱근이 포함됩니다. 이는 고객에게 파형 및 측정에서 결과를 추출할 수 있는 도구를 제공합니다.

• 256-레벨 명암 등급 및 색온도 표시

이 기능은 변조된 파형 또는 파형의 변화를 확인하는 데 이상적입니다. 색 채도를 이용하여 자주 발생하지 않는 파형을 파란색으로 표시하고 가장 자주 발생하는 파형을 빨간색으로 표시하여 노이즈와 지터를 명확하게 보여줍니다.

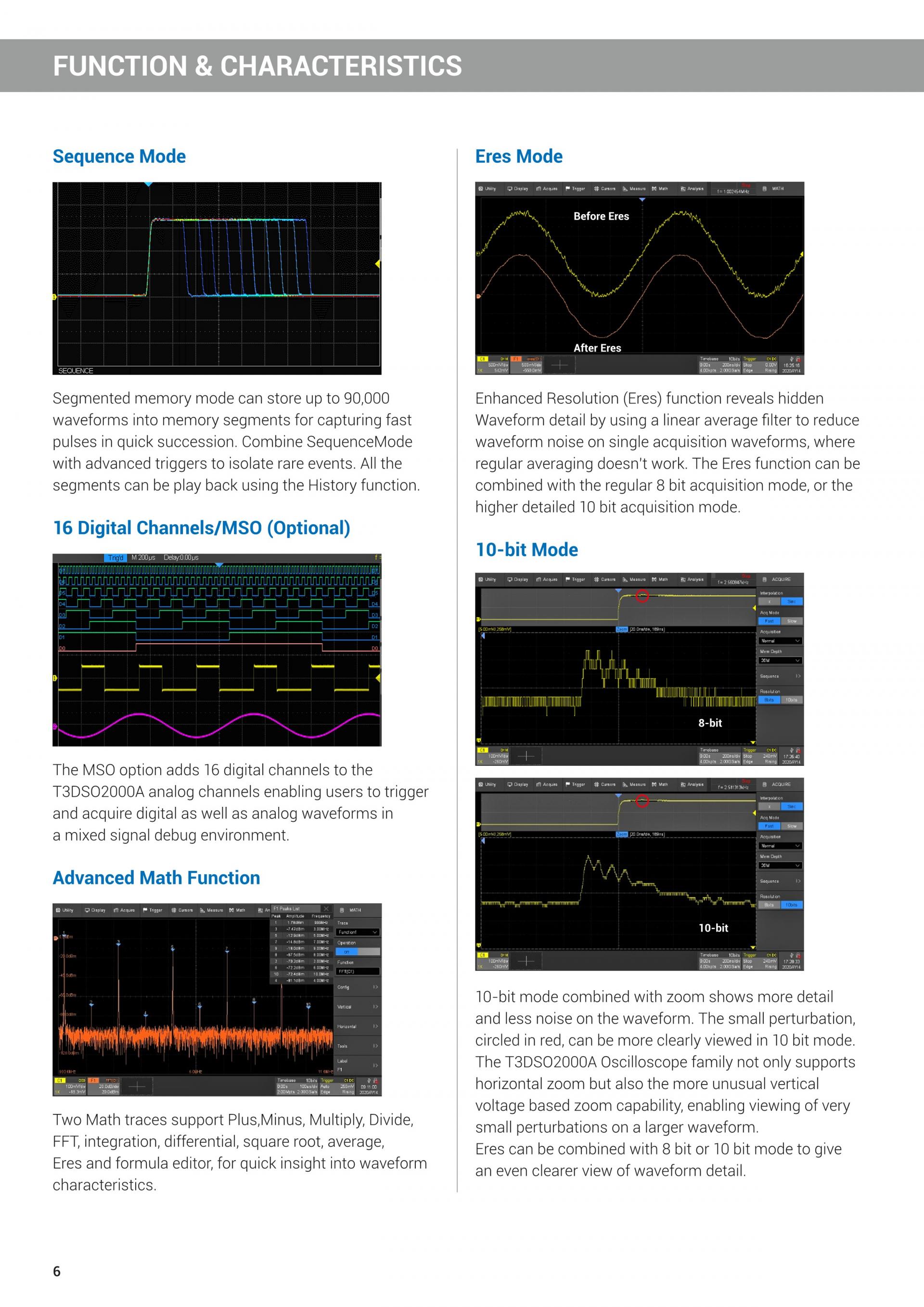

• 시퀀스 모드

세그먼트 메모리 모드는 빠른 펄스를 연속적으로 빠르게 캡처하는 최대 90,000개의 파형을 저장할 수 있습니다. 시퀀스 모드를 고급 트리거와 결합하여 희귀한 이벤트를 분리합니다. 히스토리 기능을 사용하여 모든 세그먼트를 재생할 수 있습니다.

• 정밀한 통계 기능

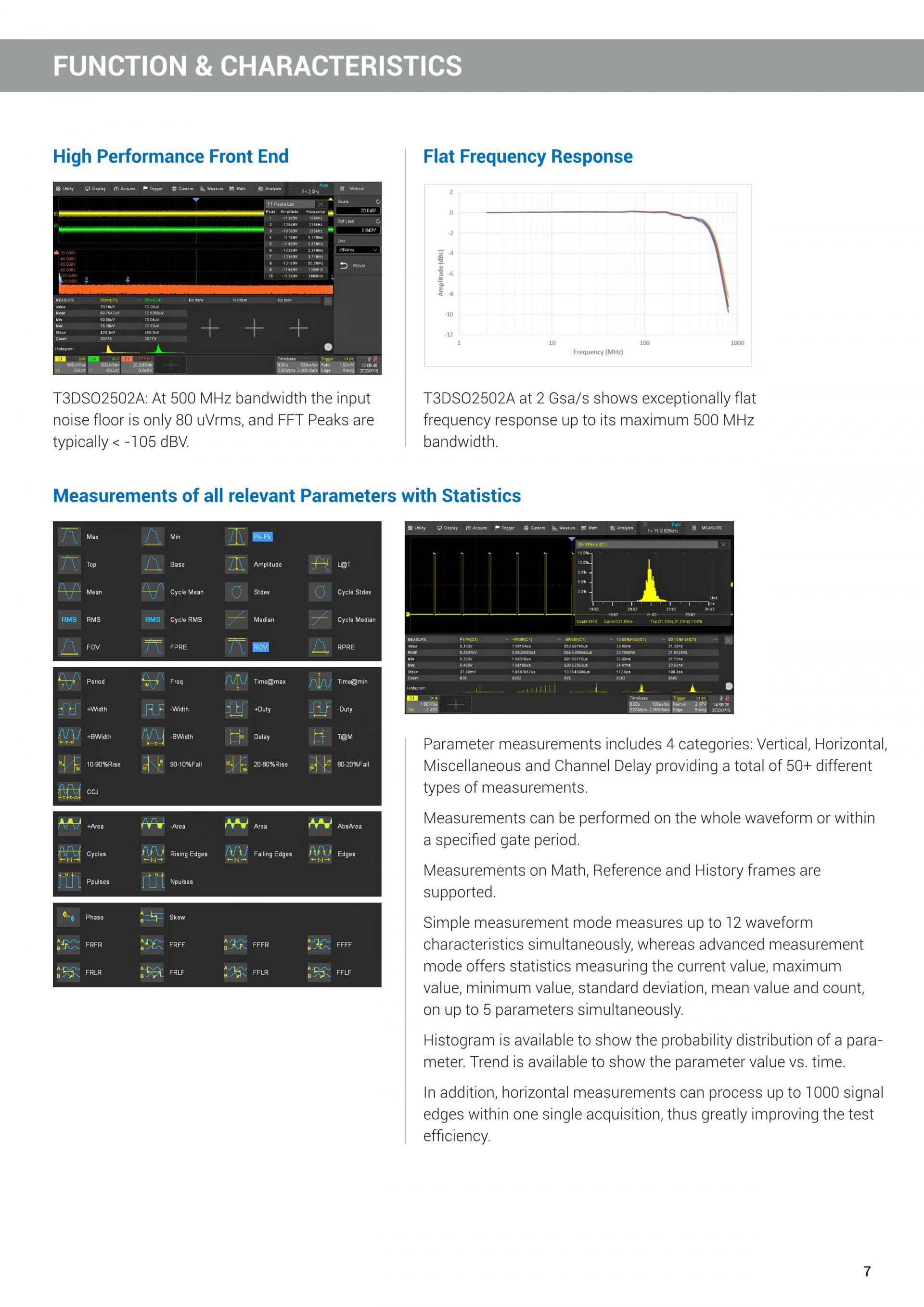

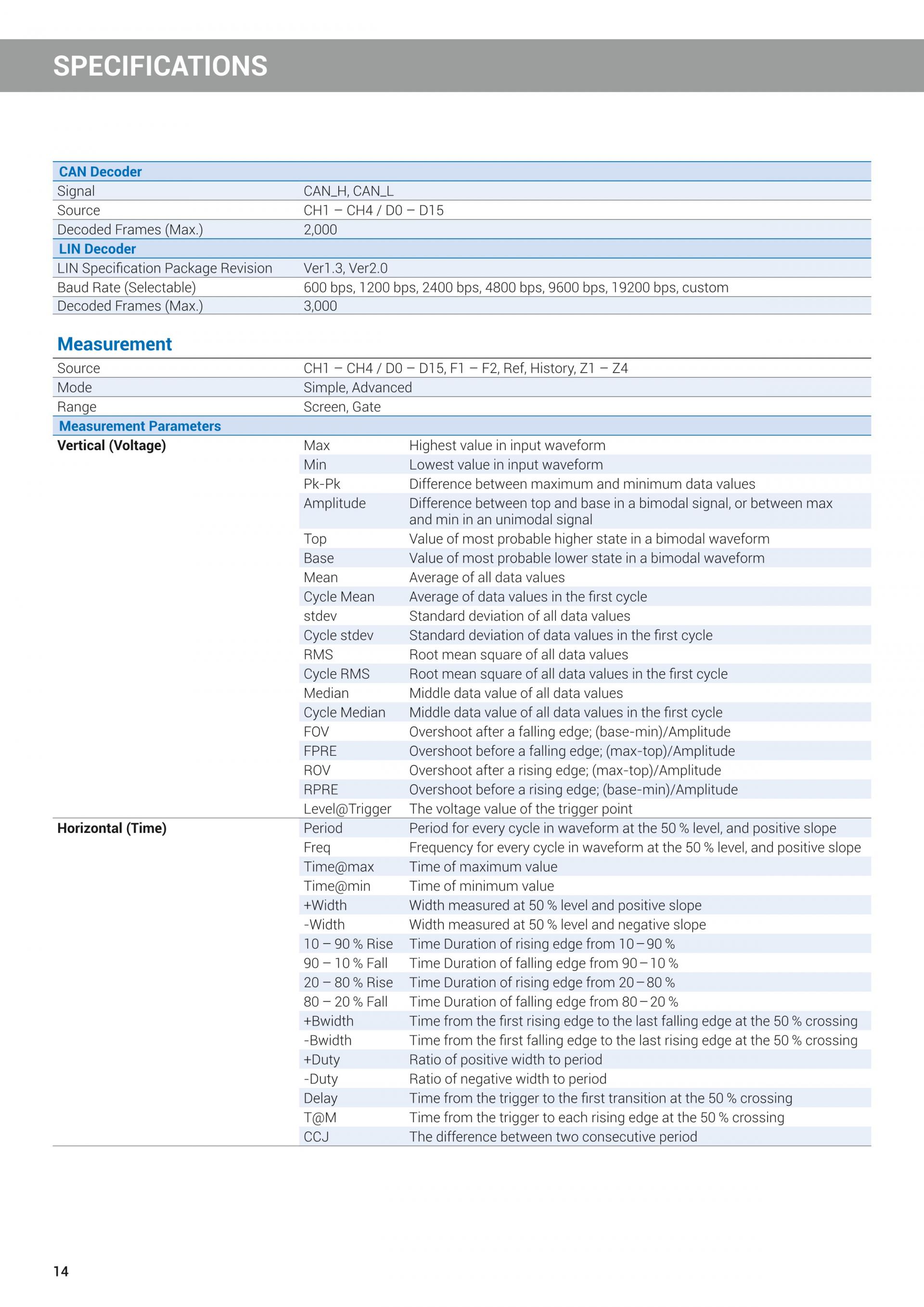

5개의 파라미터에 대한 파라미터 통계 데이터를 동시에 표시할 수 있습니다. 통계 측정에는 현재 값, 평균값, 최소값, 최대값, 표준 편차 및 측정 횟수가 포함됩니다.

• Eres Mode

Eres(Enhanced Resolution) 모드는 선형 평균 필터를 사용하여 한번 포착한 파형에서도 파형 노이즈를 줄임으로써 숨겨진 파형 세부 정보를 표시합니다.

• 완벽한 연결

연결에는 외부 트리거 입력, 통과/실패 및 트리거 출력, USB 장치(USBTMC), 원격 제어용 LAN(VXI-11) 및 Kensington Lock 보안 지점이 포함됩니다.
