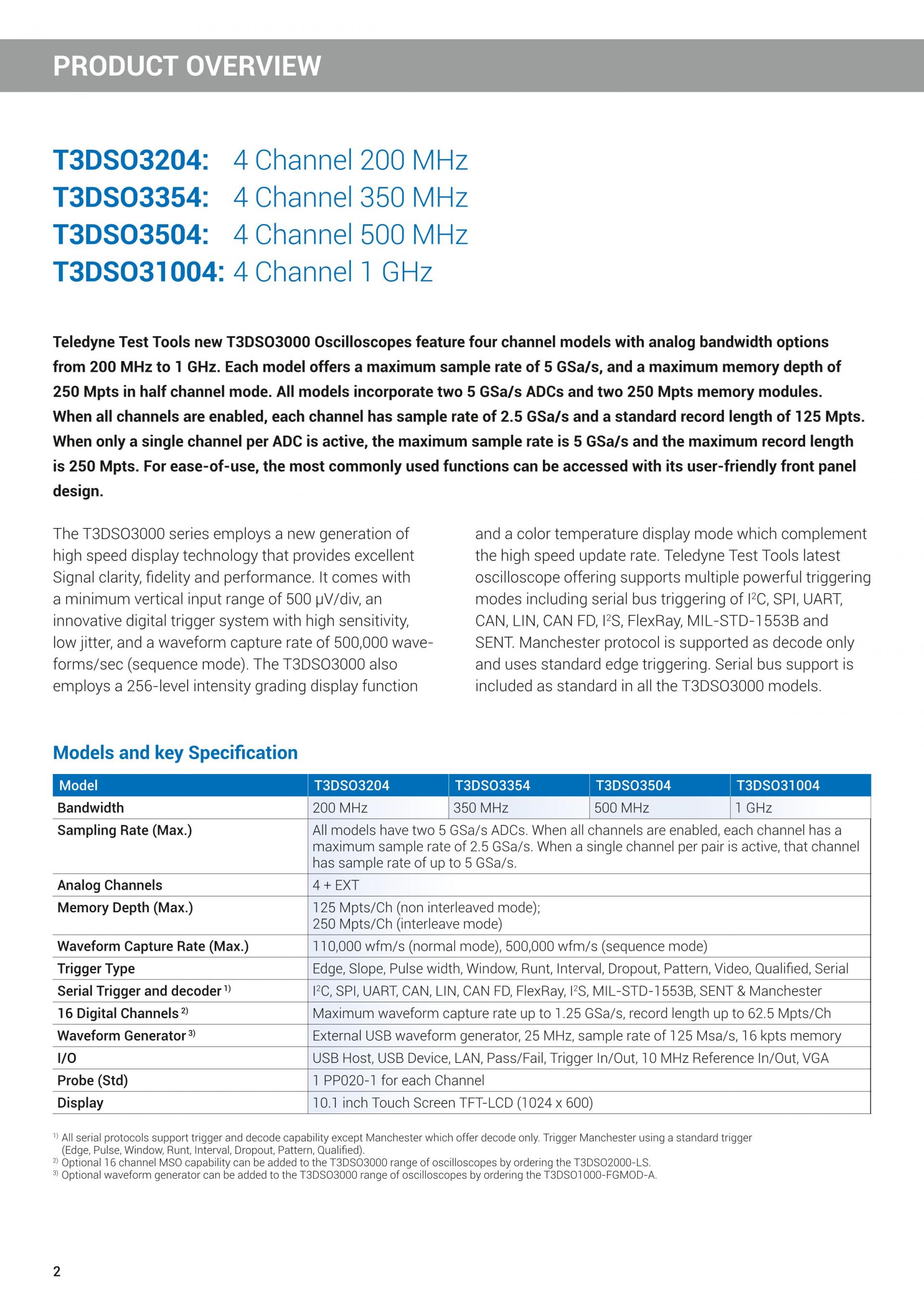

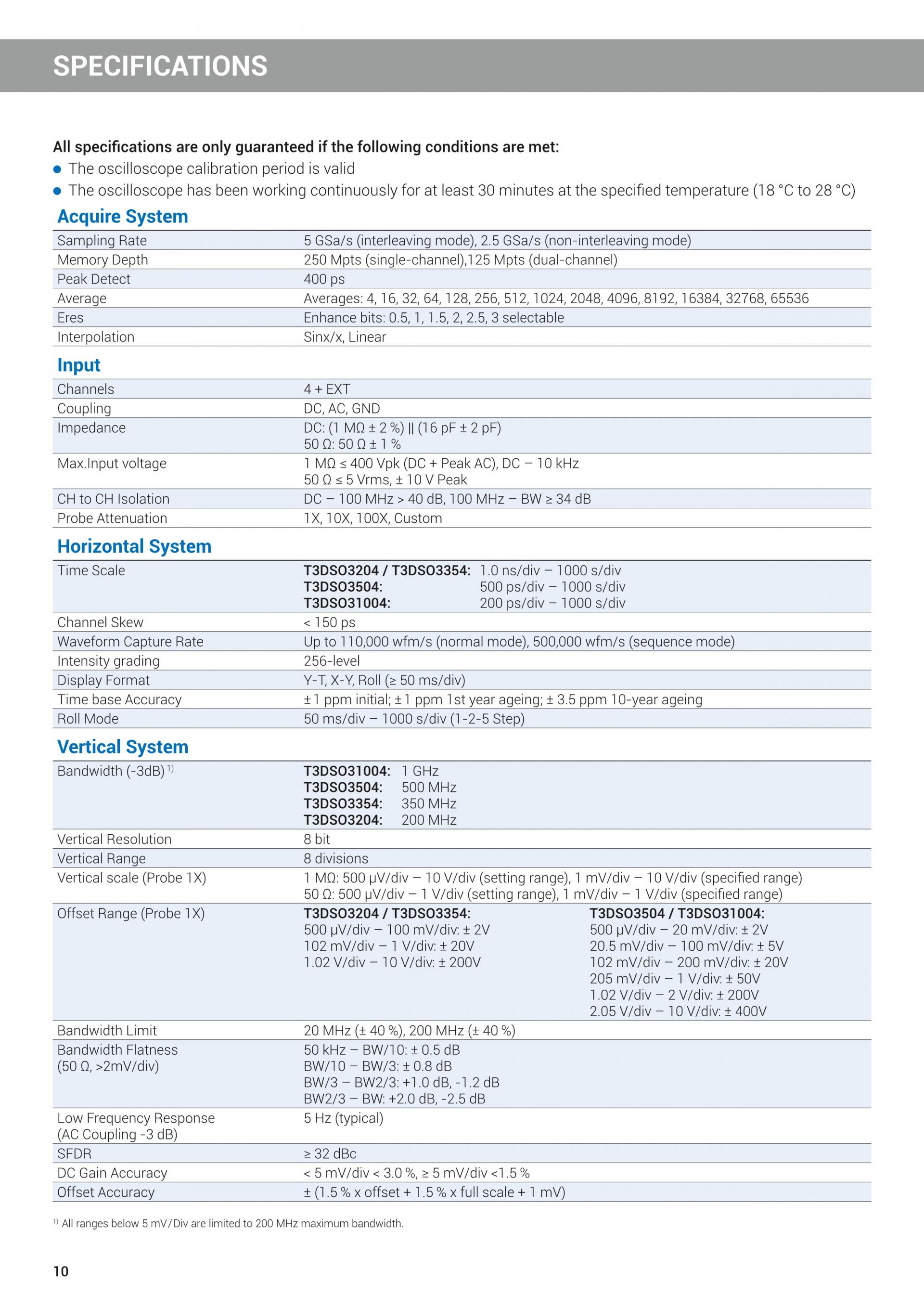

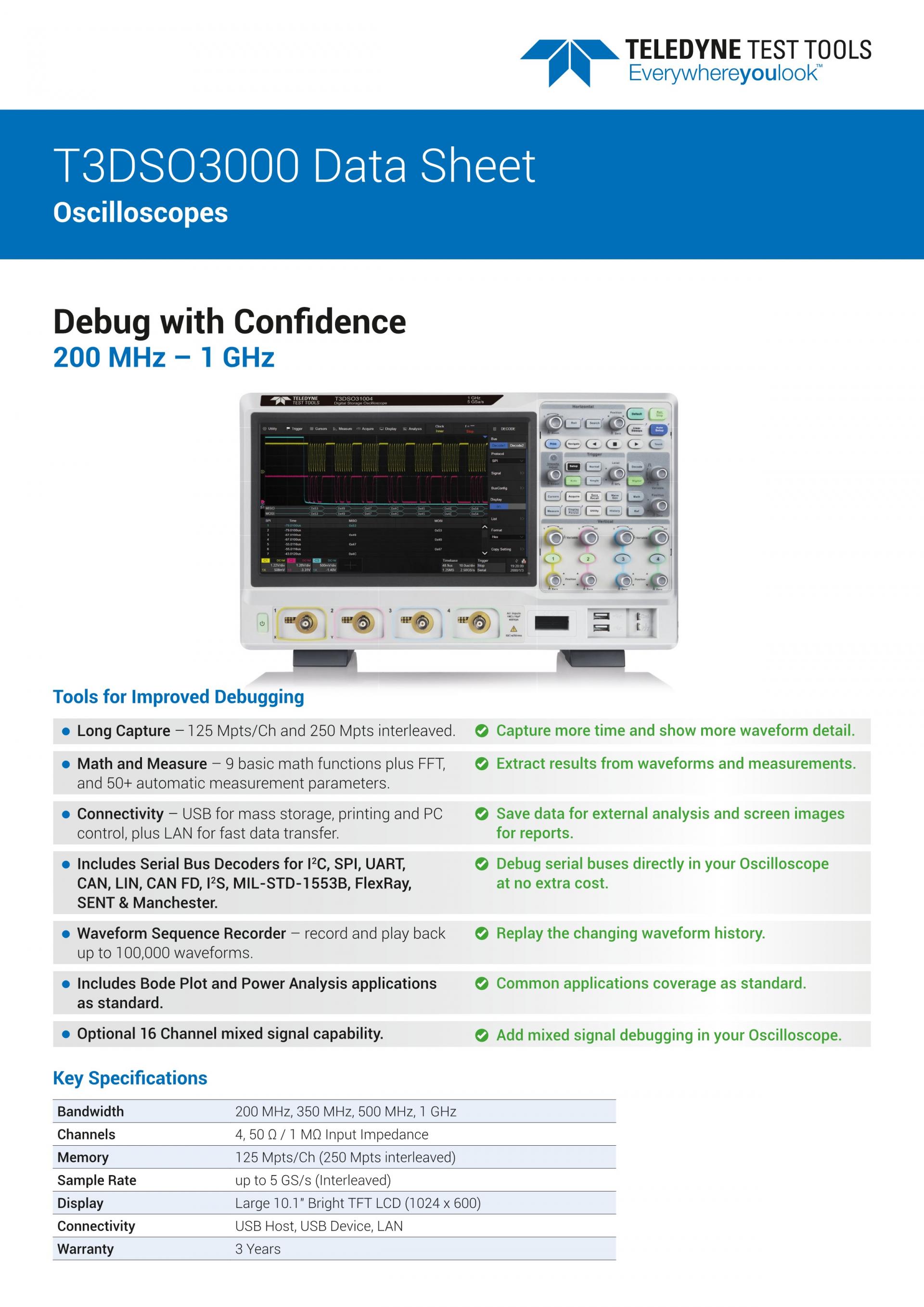

Teledyne Test Tools의 새로운 T3DSO3000 오실로스코프는 200MHz ~ 1GHz의 아날로그 대역폭 옵션이 있는 4 채널 모델입니다. 각 모델은 최대 5 GSa/s의 샘플링 속도와 하프 채널 모드에서 최대 250 Mpts의 메모리를 제공합니다. 모든 모델에는 2 개의 5 GSa/s ADC와 2 개의 250 Mpts 메모리 모듈이 통합되어 있습니다. 모든 채널이 활성화되면 각 채널의 샘플링 속도는 2.5 GSa/s이고 기본 레코드 길이는 125 Mpts입니다. ADC당 단일 채널만 활성화된 경우 최대 샘플링 속도는 5 GSa/s이고 최대 레코드 길이는 250 Mpts입니다. 사용 편의성을 위해 사용자 친화적인 전면 패널 디자인으로 가장 많이 사용하는 기능에 액세스할 수 있습니다.

원산지	USA
제조사	TELEDYNE
브랜드	LECROY
무게	1kg

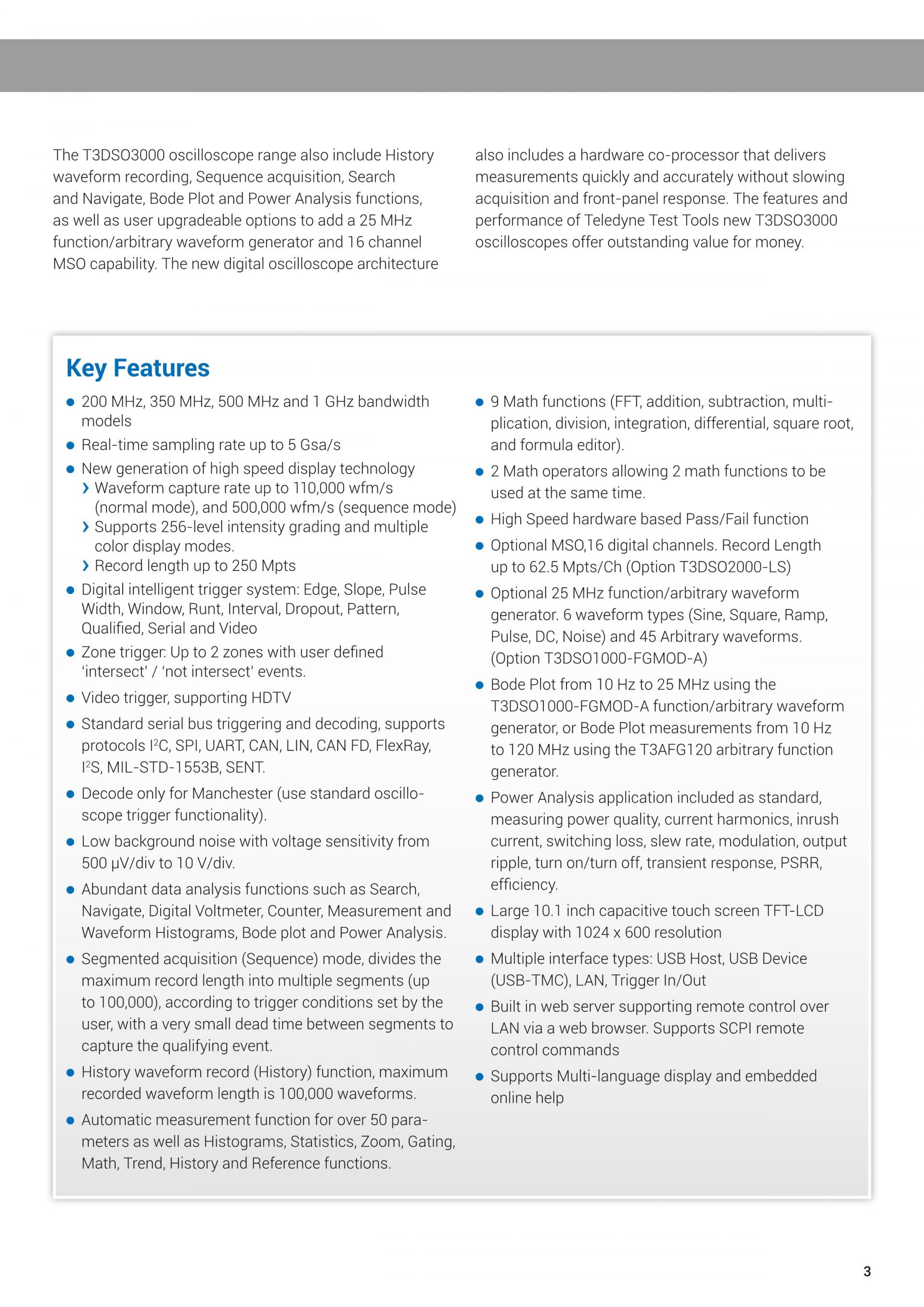

200MHz, 350MHz, 500MHz 및 1GHz 대역폭.
최대 5GS/s의 샘플 속도.
긴 메모리 – 최대 125Mpts/Ch(250Mpts interleaved).

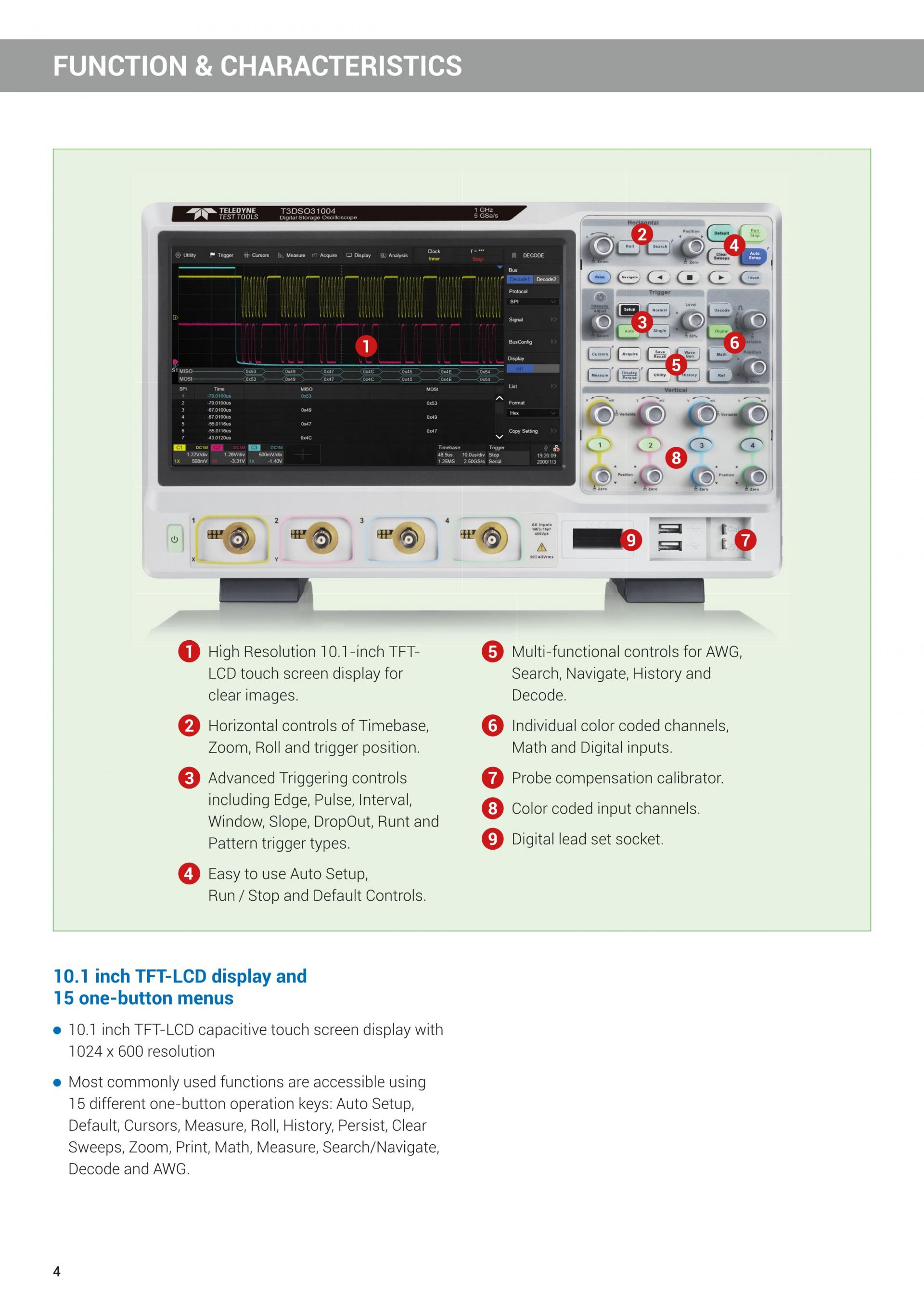

10.1" 정전식 컬러 TFT-LCD 터치 스크린(1024 x 600).

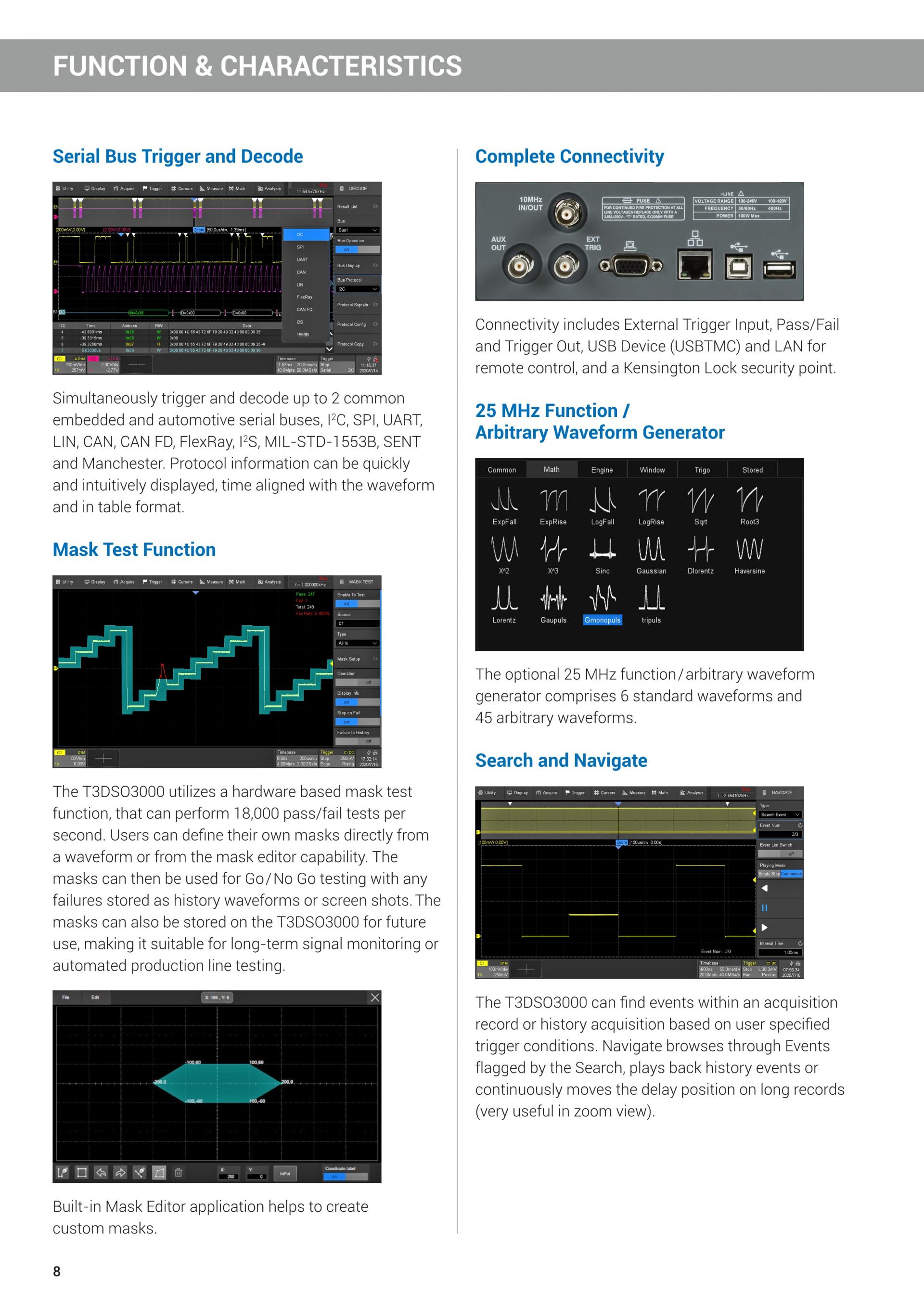

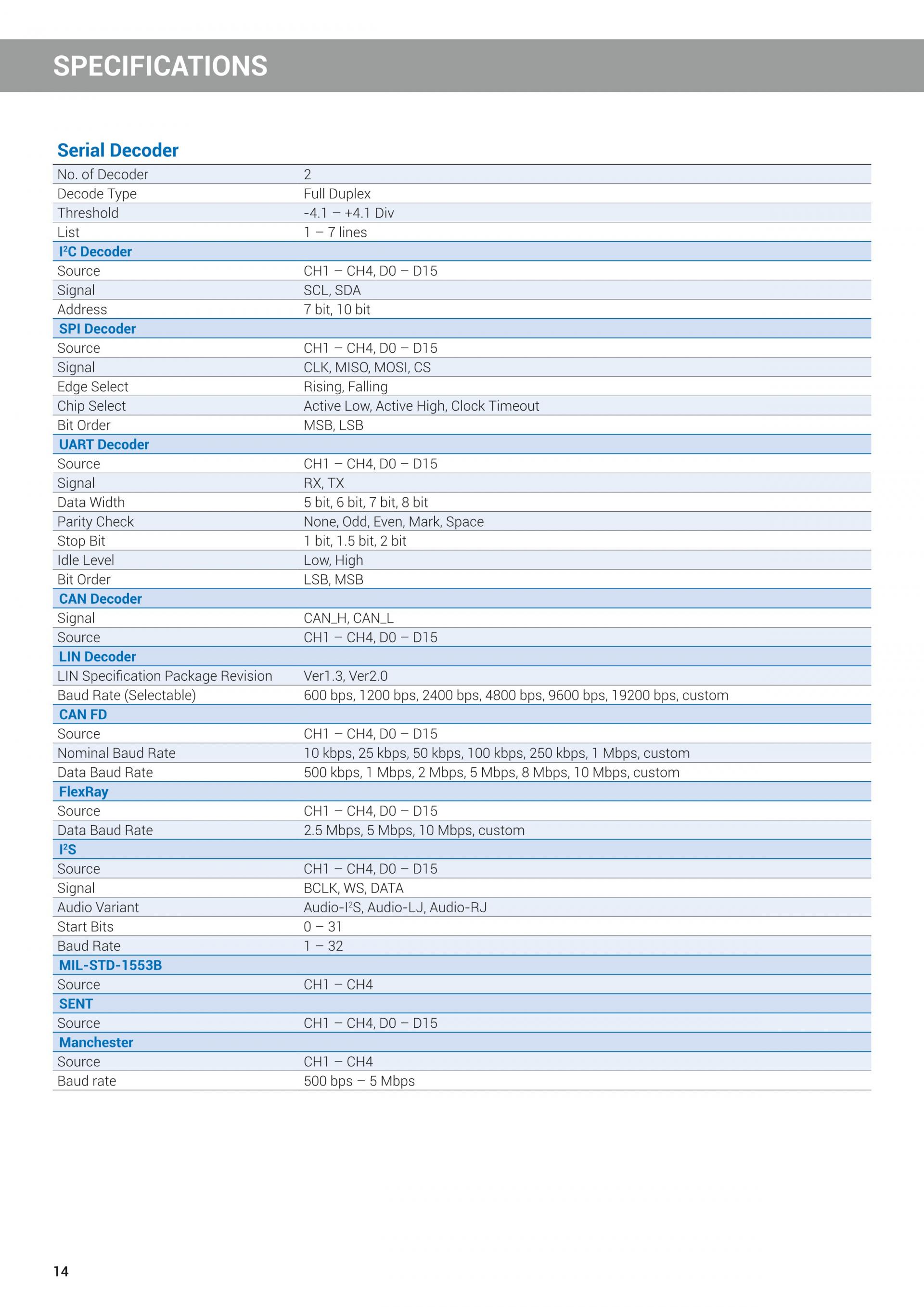

I2C, SPI, UART, CAN, LIN, CAN FD, I2 S, MIL-STD-1553B, FlexRay, SENT 및 Manchester용 시리얼 버스 디코더를 포함합니다.

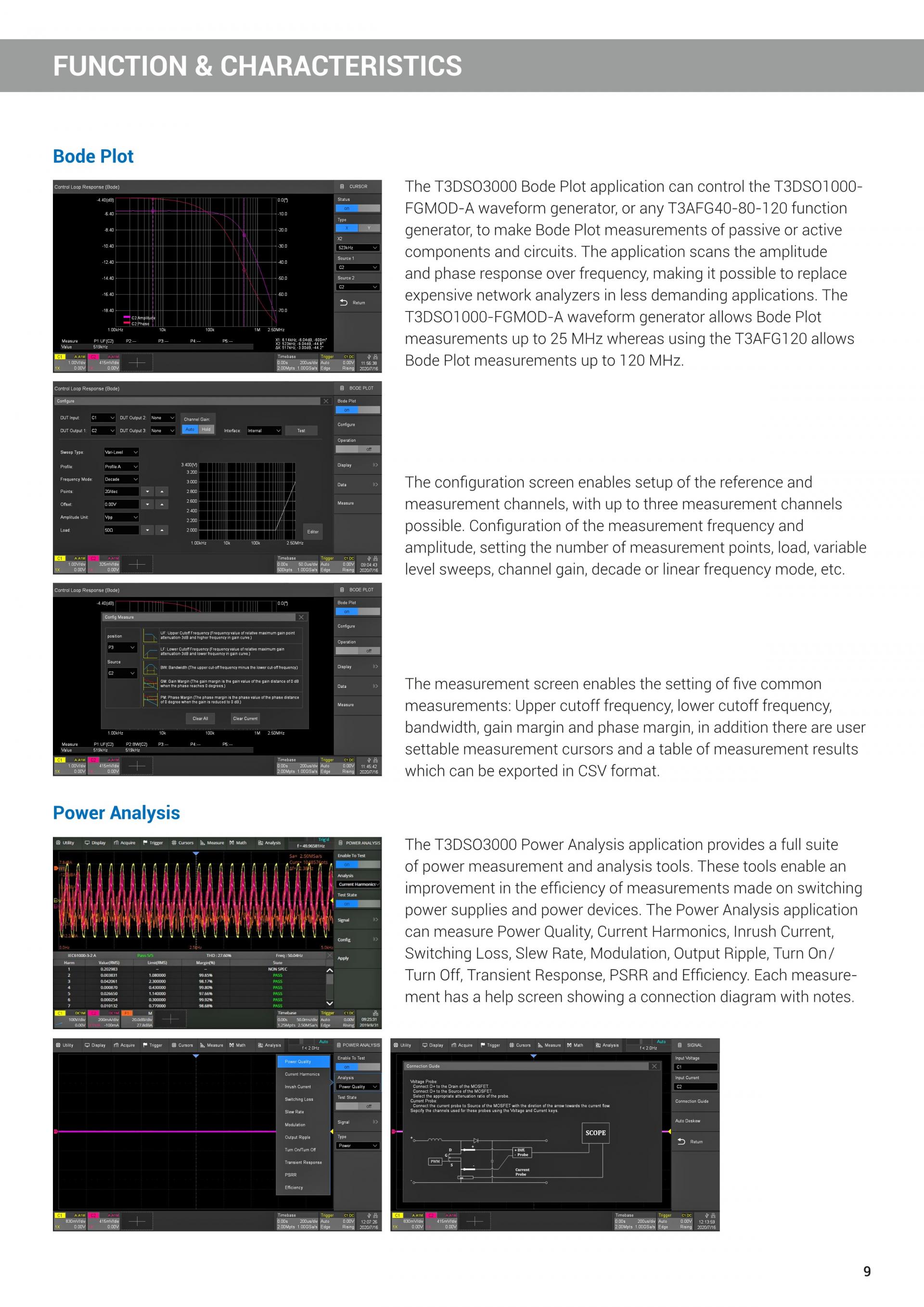

T3DSO1000–FGMOD–A 함수/임의 파형 발생기는 10Hz ~25 MHz의 보드 플롯 측정이 가능하며 T3AFG120 임의 함수 발생기는 10Hz ~ 120MHz의 보드 플롯 측정이 가능합니다.
전력 품질, 전류 고조파, 돌입 전류, 스위칭 손실, 슬루율, 변조, 출력 리플, 스위칭 ON/OFF, 과도 응답, PSRR, 효율성 측정을 기본으로 제공하는 전력 분석 애플리케이션.
MSO 옵션 - 16개의 디지털 채널. T3DSO3000 오실로스코프 시리즈의 혼합 신호 디버깅 기능이 추가됩니다.

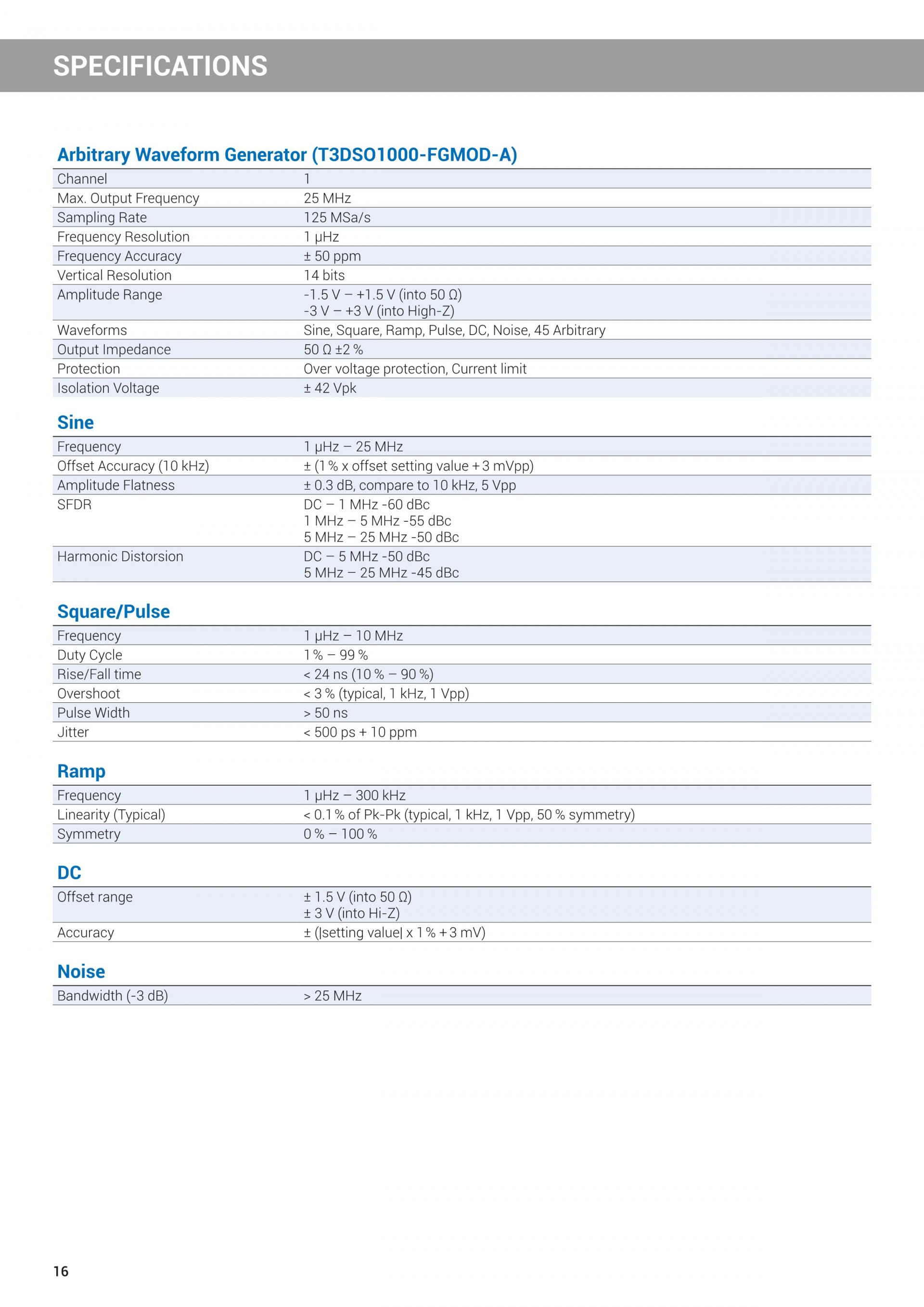

25MHz 펑션/임의 파형 발생기 옵션. 6가지 파형 유형(사인, 사각, 램프, 펄스, DC, 노이즈) 및 45가지 임의 파형. (옵션 T3DSO1000–FGMOD–A)

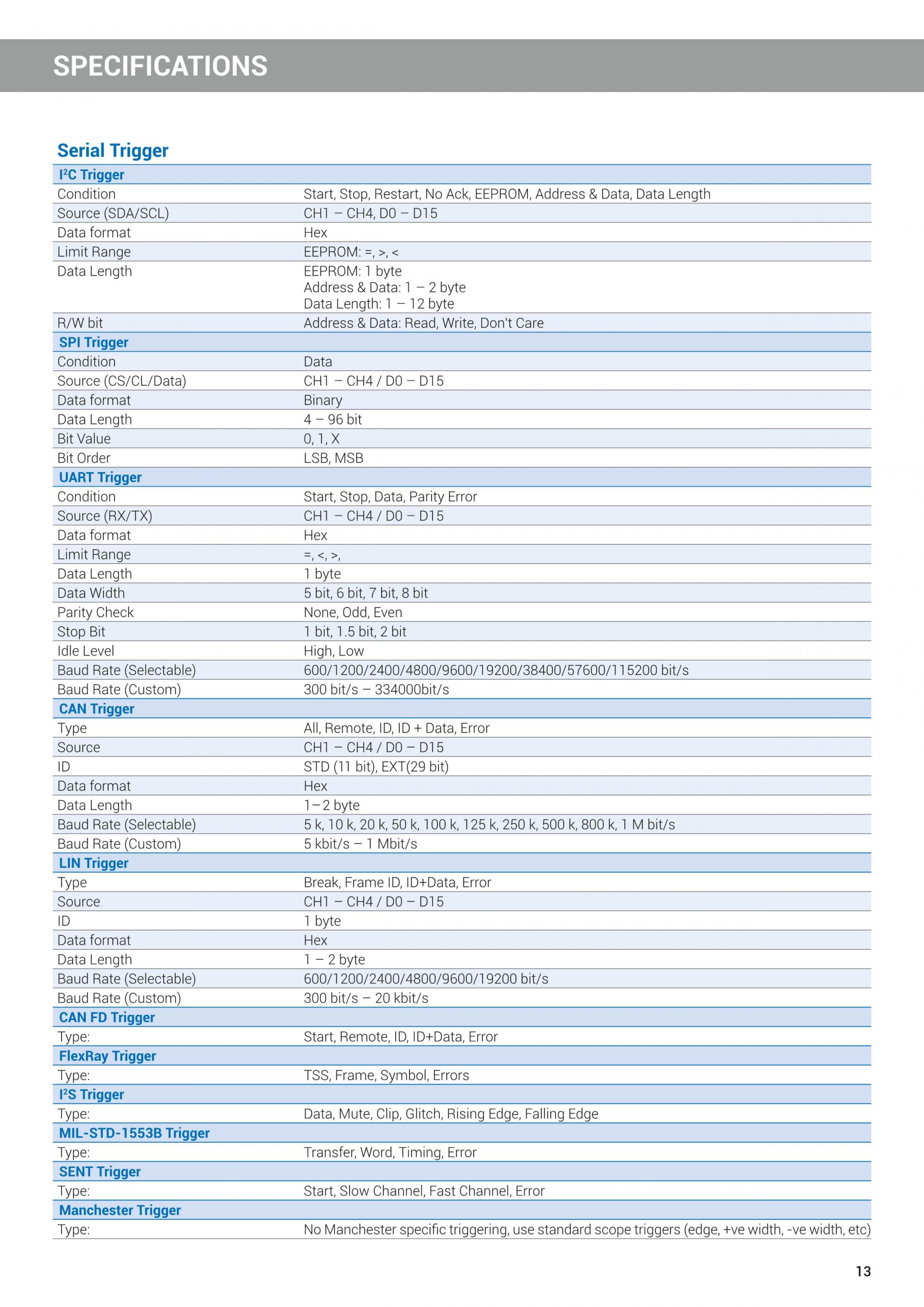

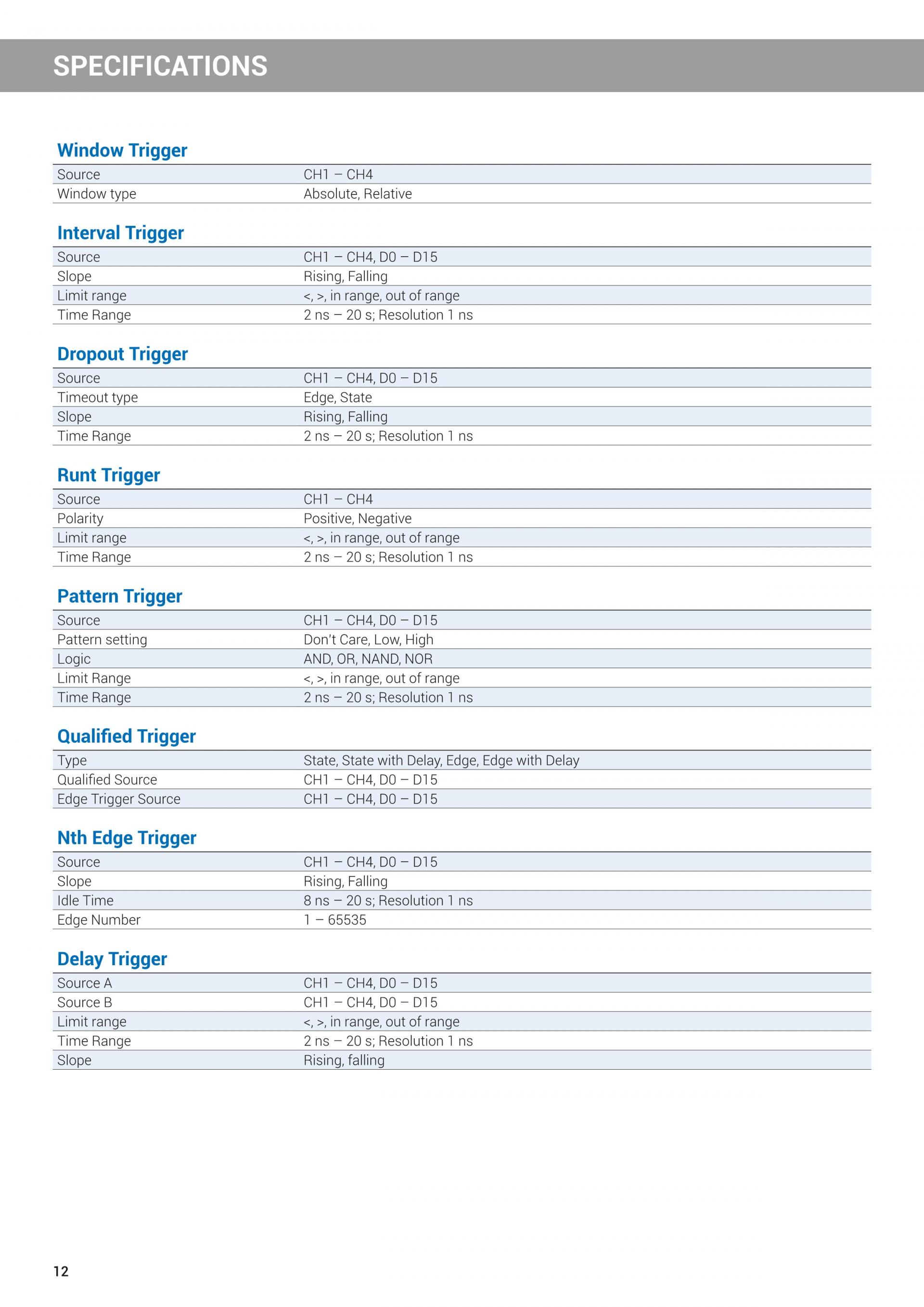

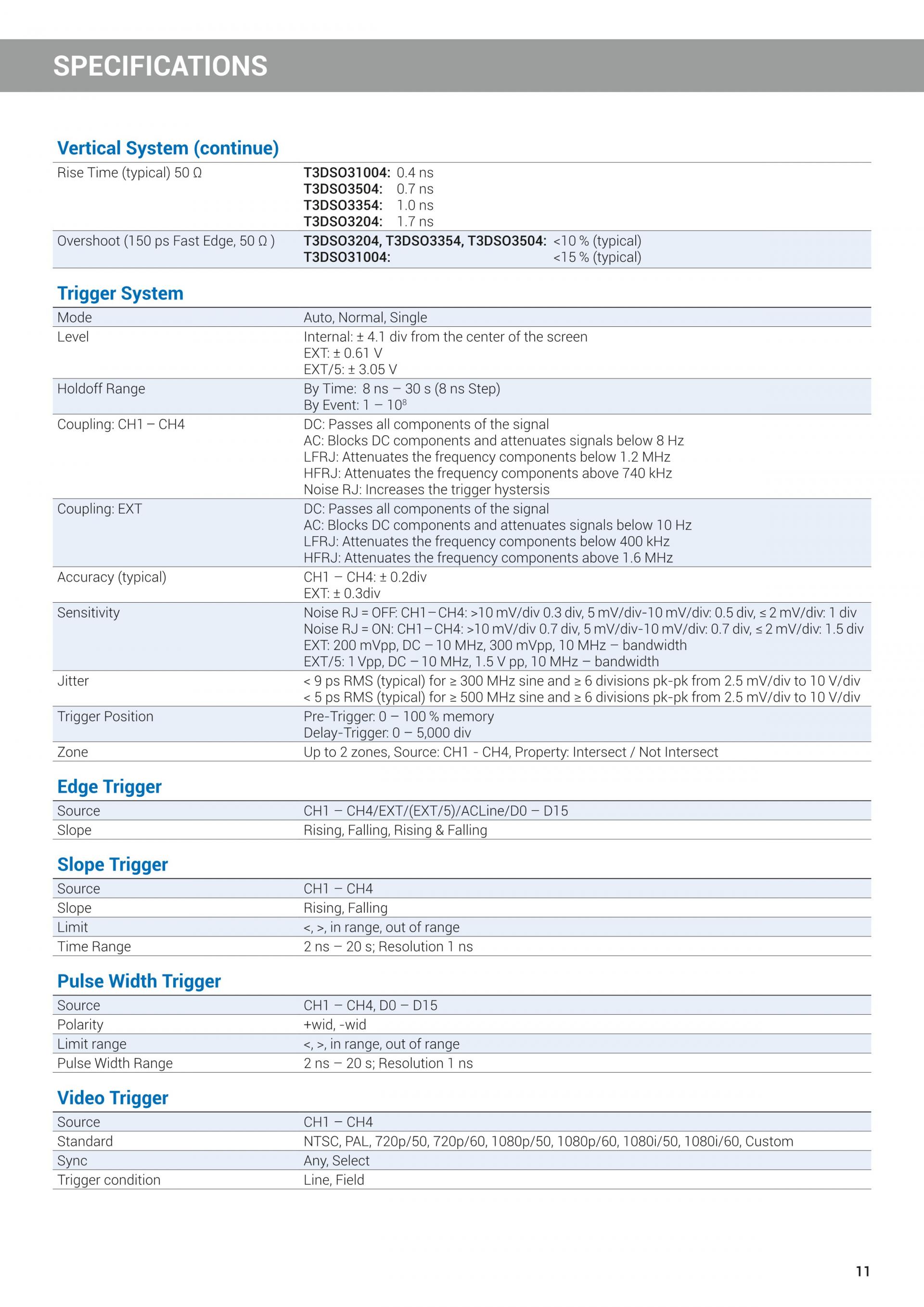

고급 트리거 – 에지, 슬로프, 펄스 폭, 창, 런트, 주기, 드롭아웃, 패턴, 비디오, 조건 트리거 및 시리얼 트리거.
파형 캡처 속도는 최대 110,000wfm/s(일반 모드) 및 500,000wfm/s(시퀀스 모드)입니다.

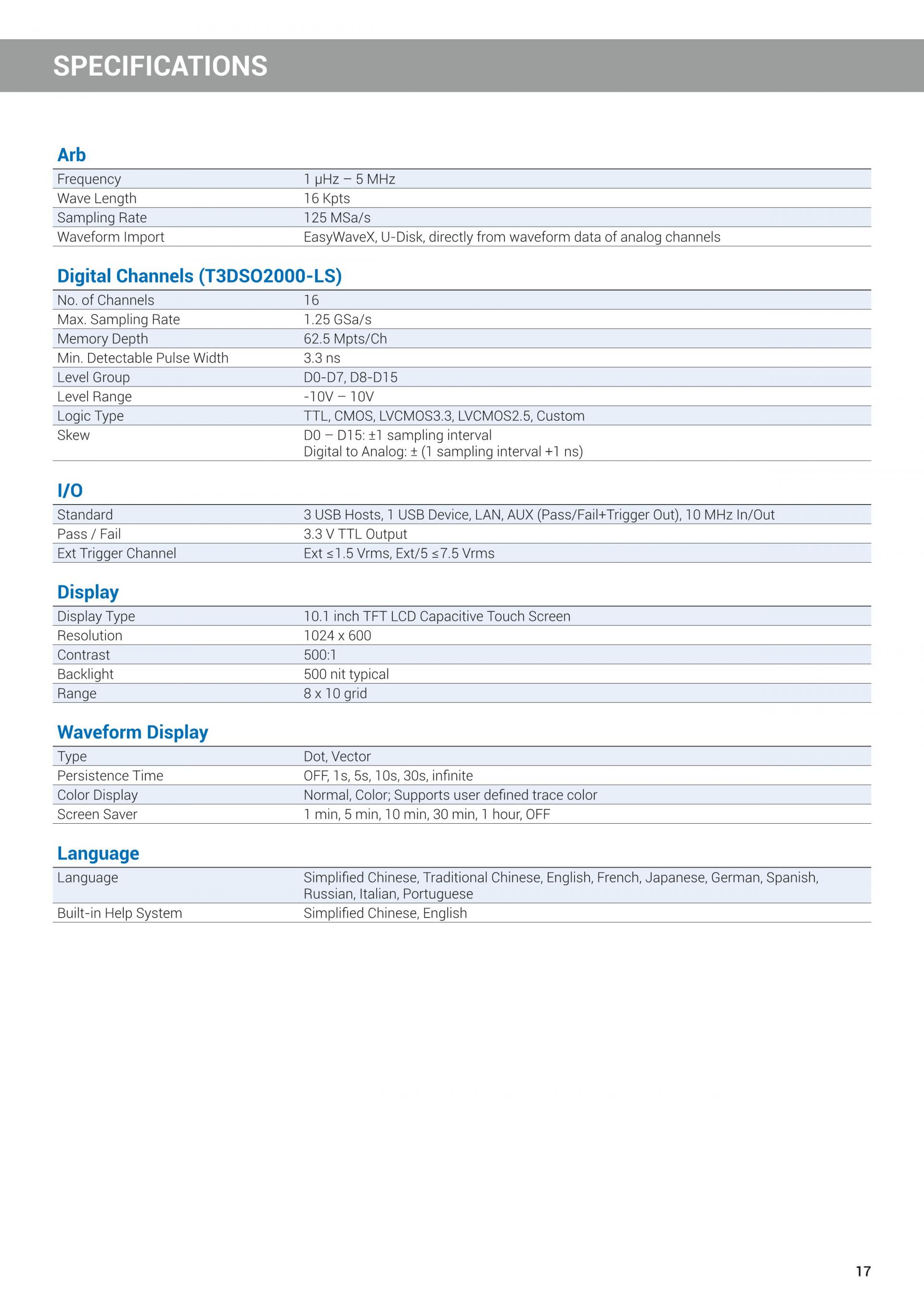

연결 - 다양한 인터페이스 유형: USB 호스트, USB 디바이스(USBTMC), LAN, 트리거 입력/출력

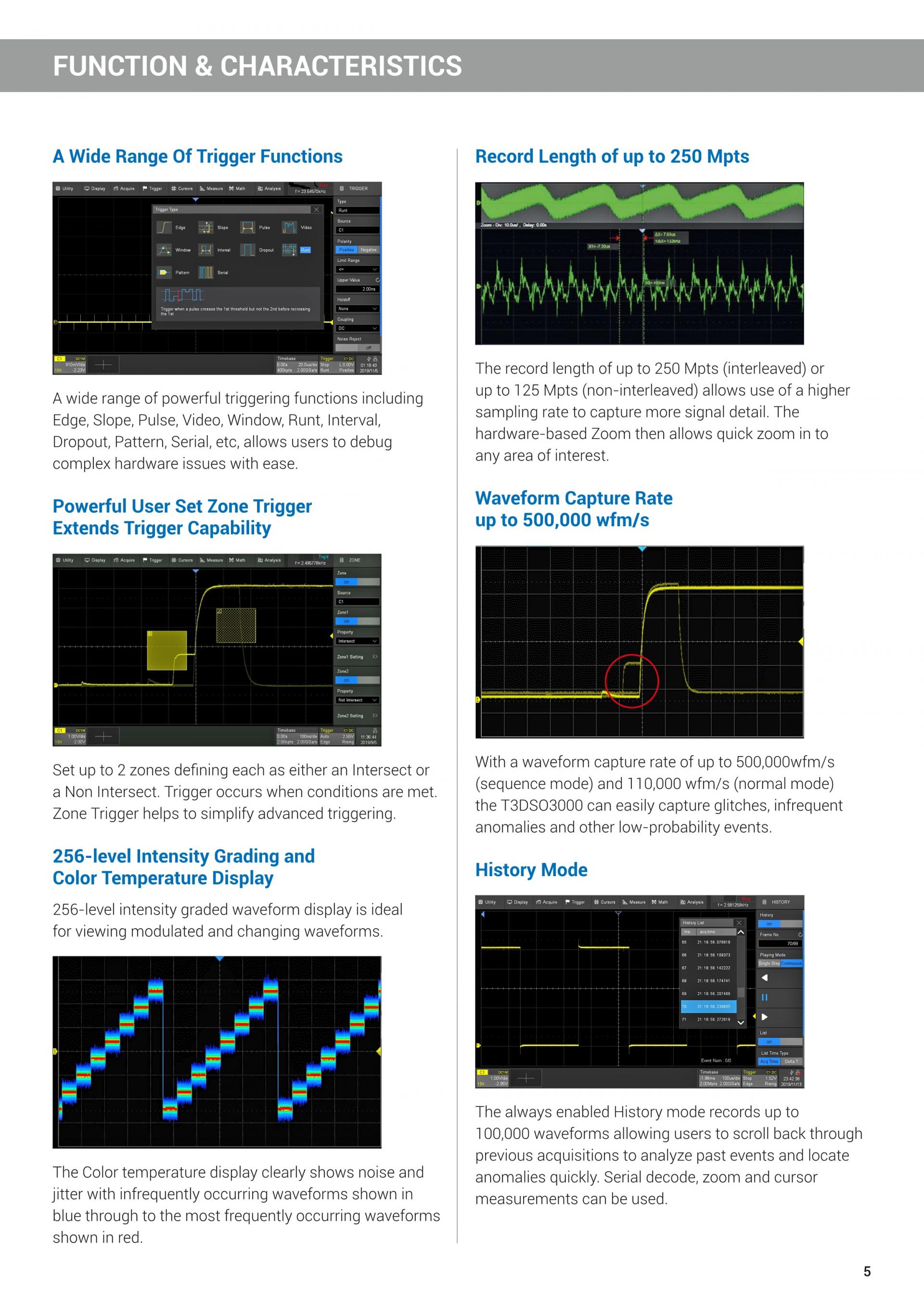

최대 250 Mpts의 레코드 길이

최대 250 Mpts(인터리브)의 레코드 길이를 통해 더 높은 샘플링 속도를 사용하여 더 많은 신호 세부 정보를 캡처할 수 있습니다. 그런 다음 하드웨어 기반 줌을 사용하여 관심 영역을 빠르게 확대할 수 있습니다.

고급 파형 캡처 속도

최대 500,000wfm/s(시퀀스 모드) 및 110,000wfm/s(표준 모드)의 파형 캡처 속도로 사용자는 글리치, 간헐적 이상 현상 및 기타 낮은 확률의 이벤트를 쉽게 캡처할 수 있습니다.

히스토리 모드

항상 활성화된 히스토리 모드는 최대 100,000개의 파형을 기록하여 사용자가 이전 수집을 뒤로 스크롤하여 과거 이벤트를 분석하고 이상 현상을 신속하게 찾을 수 있습니다. 시리얼디코딩, 확대/축소 및 커서 측정을 사용할 수 있습니다.

고급 연산 기능

개의 연산 트레이스는 더하기, 빼기, 곱하기, 나누기, FFT, 적분, 미분, 제곱근 및 공식 편집기를 지원하여 파형 특성에 대한 빠른 통찰력을 제공합니다.

존 트리거

각각을 교차 또는 비 교차로 정의하는 최대 2개의 영역을 설정합니다. 조건이 충족되면 트리거가 발생합니다. Zone Trigger는 고급 트리거링을 단순화하는 데 도움이 됩니다.

256-레벨 명암 등급 및 색온도 표시

이 기능은 변조된 파형 또는 파형의 변화를 확인하는 데 이상적입니다. 색 채도를 이용하여 자주 발생하지 않는 파형을 파란색으로 표시하고 가장 자주 발생하는 파형을 빨간색으로 표시하여 노이즈와 지터를 명확하게 보여줍니다.

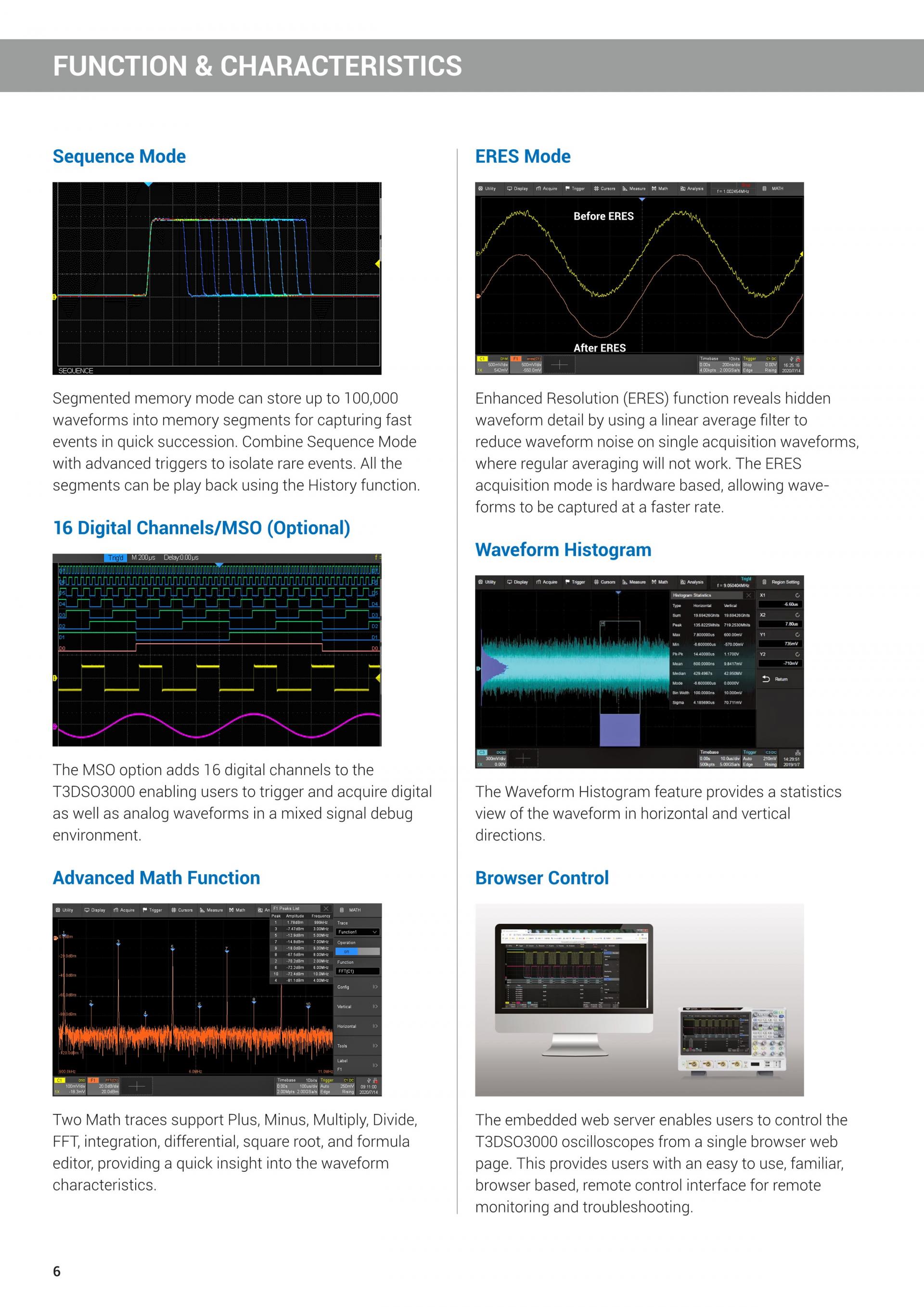

시퀀스 모드

세그먼트 메모리 모드는 빠른 이벤트를 연속적으로 빠르게 캡처하기 위해 메모리 세그먼트에 최대 100,000개의 파형을 저장할 수 있습니다. 시퀀스 모드를 고급 트리거와 결합하여 희귀한 이벤트를 분리합니다. 히스토리 기능을 사용하여 모든 세그먼트를 재생할 수 있습니다.

자동 측정

50개 이상의 파라미터와 히스토그램, 통계, 확대/축소, 게이팅, 연산, 트렌드, 히스토리 및 참조 기능에 대한 자동 측정 기능.

Eres Mode

ERES(Enhanced Resolution) 기능은 선형 평균 필터를 사용하여 평균 처리가 불가능한 단일 수집 파형에서 노이즈를 줄임으로써 노이즈에 가려진 파형 세부 정보를 표시합니다. ERES 수집 모드는 하드웨어 기반이므로 파형을 더 빠른 속도로 캡처할 수 있습니다.

16 디지털 채널/MSO(옵션)

MSO 옵션은 16개의 디지털 채널을 T3DSO3000을 통해 사용자는 혼합 신호 디버그 환경에서 디지털 및 아날로그 파형을 트리거하고 포착할 수 있습니다.

브라우저 제어

내장 웹 서버를 통해 사용자는 단일 브라우저 웹 페이지에서 T3DSO3000 오실로스코프를 제어할 수 있습니다. 이는 사용자에게 원격 모니터링 및 문제 해결을 위한 사용하기 쉽고 친숙한 브라우저 기반 원격 제어 인터페이스를 제공합니다.
