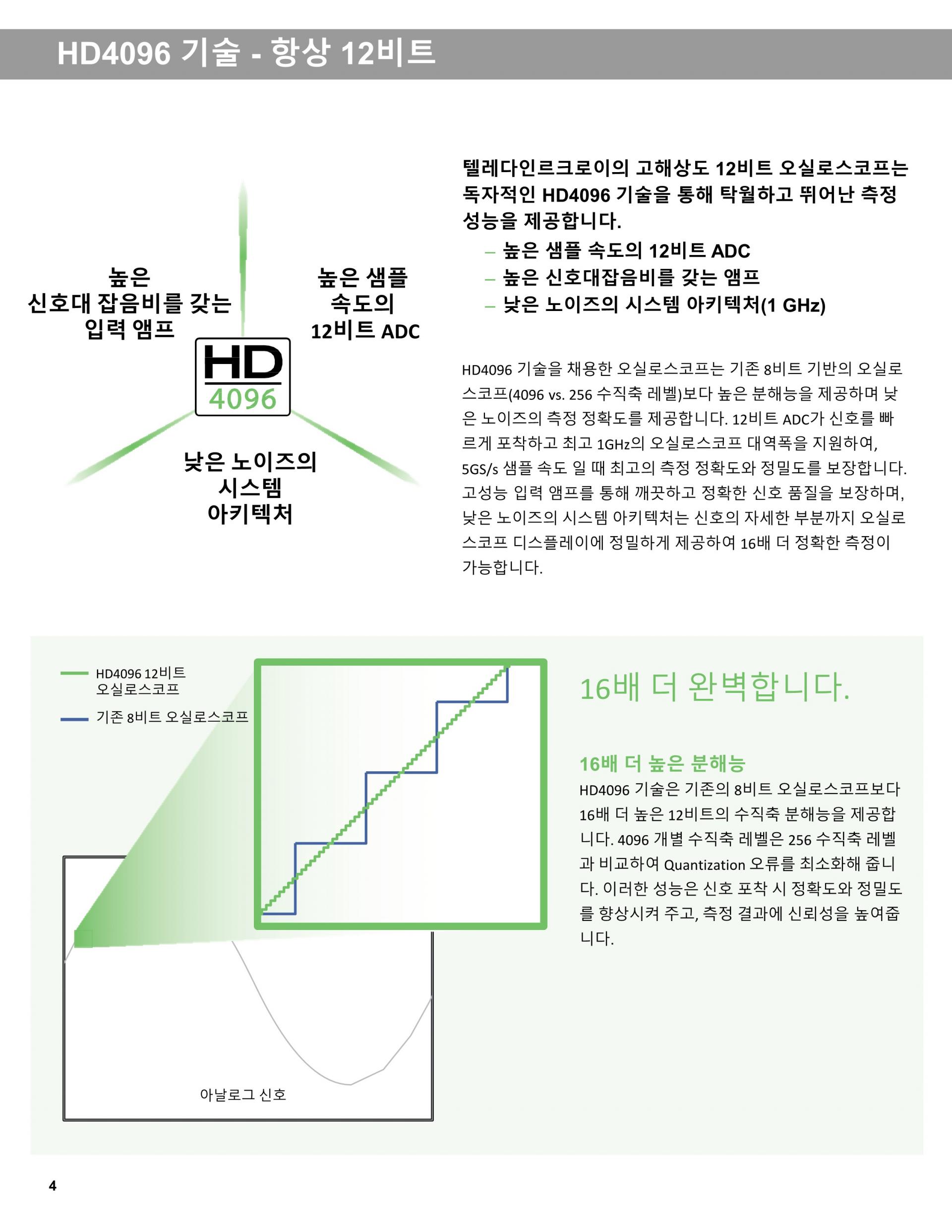

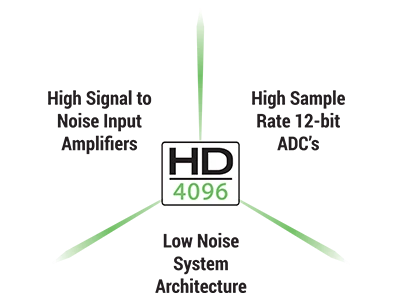

HD4096 기술은 1 GHz 대역폭에서 12 비트 수직 분해능을 지원합니다.
| 원산지 | USA |
|---|---|
| 제조사 | TELEDYNE |
| 브랜드 | LECROY |
| 무게 | 1kg |
 |  |  |
HD4096 기술은 1 GHz 대역폭에서 12 비트 수직 분해능을 지원합니다.
|
전원, 시리얼 버스 및 임베디드 시스템 디버그용 옵션 모음
|

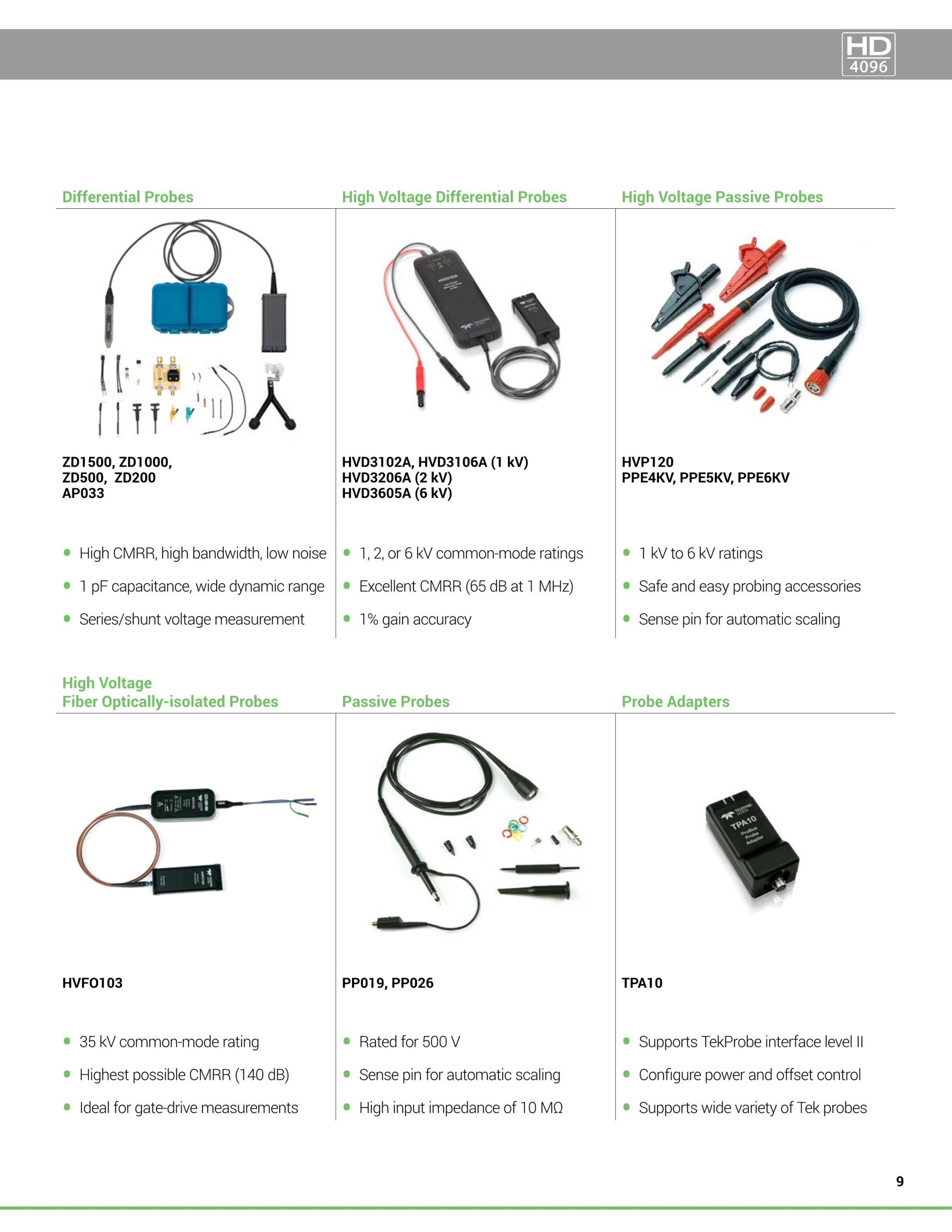

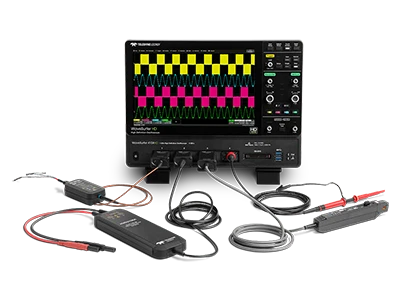

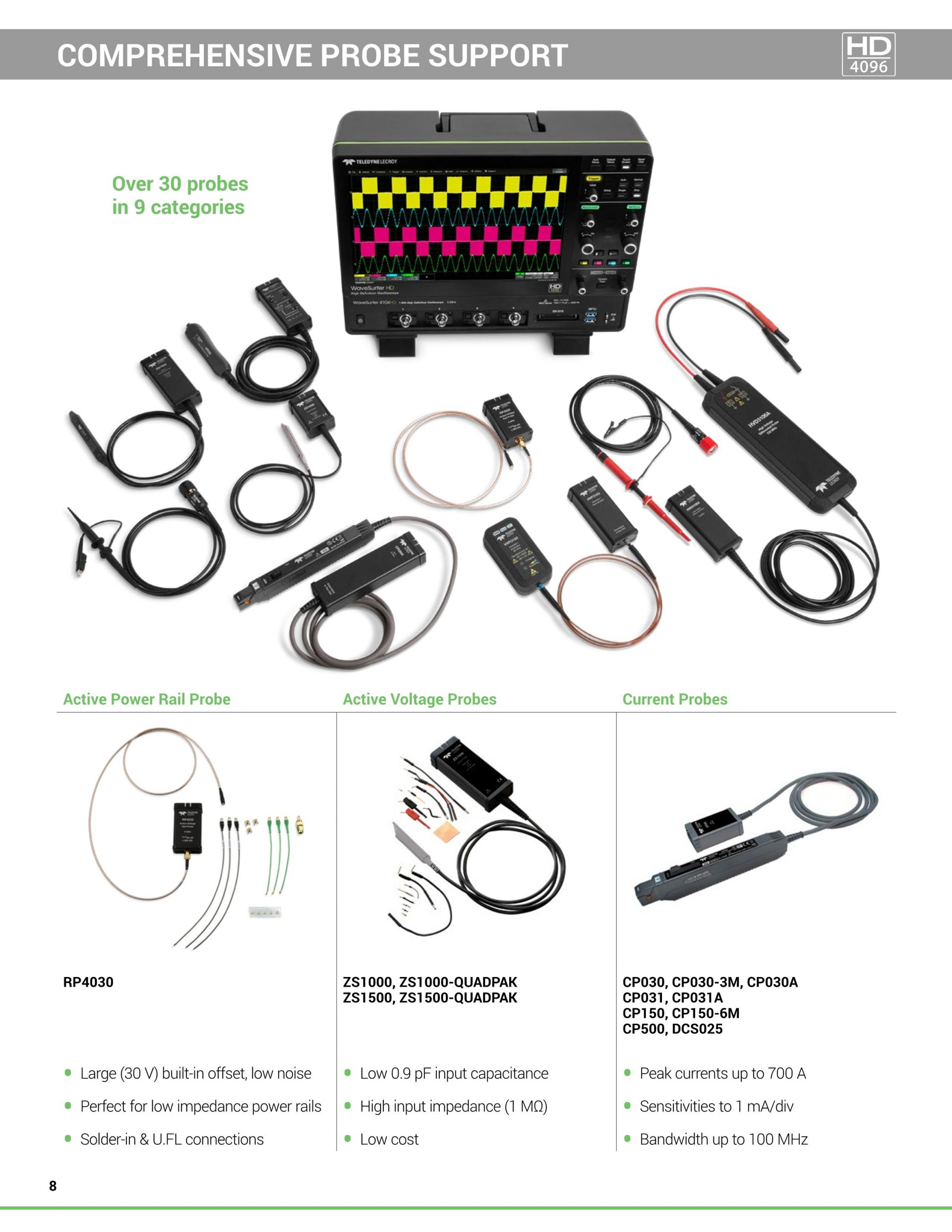

9개 범주의 30개 이상의 프로브
|
오늘날의 매우 복잡한 전력 변환 시스템과 임베디드 제어 시스템은 그 어느 때보다 더 많은 센서 입력과 더 낮은 전압의 전력 레일을 사용하여 더 작고 밀도가 높아지고 있습니다.

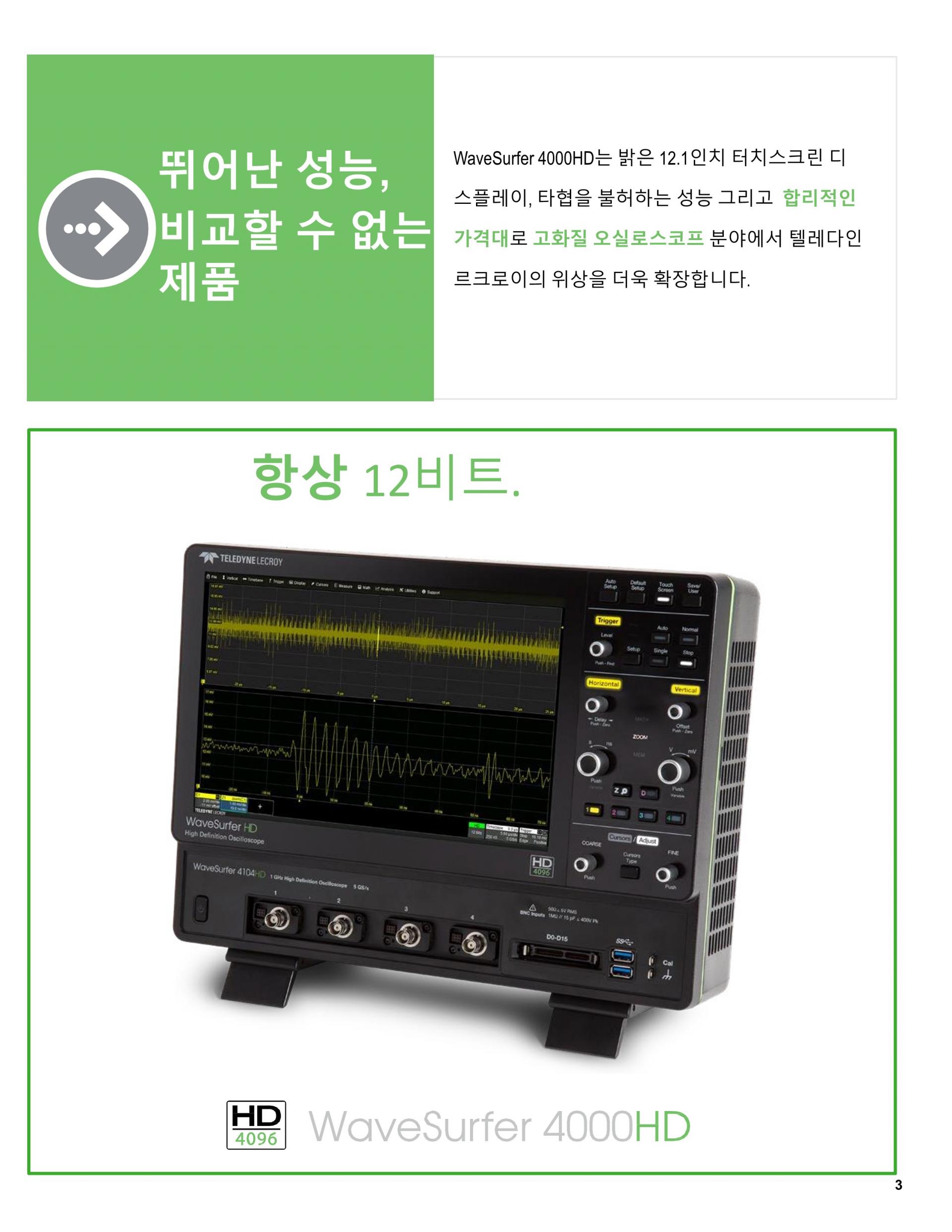

WaveSurfer 4000HD의 12-bit 분해능과 1GHz 대역폭의 조합과 경쟁력 있는 소프트웨어 도구 세트는 이러한 주요 응용 프로그램에 이상적입니다.
 |  |  |  |

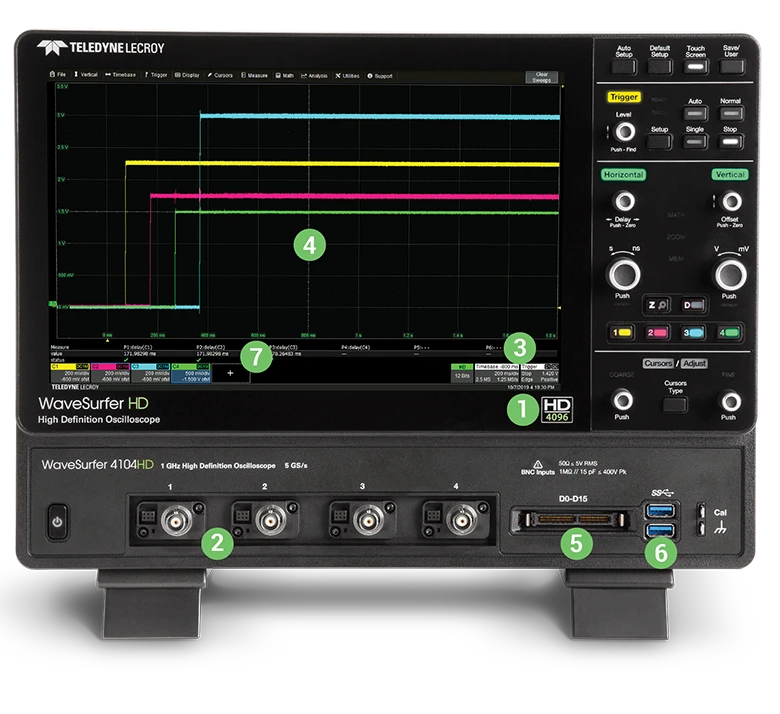

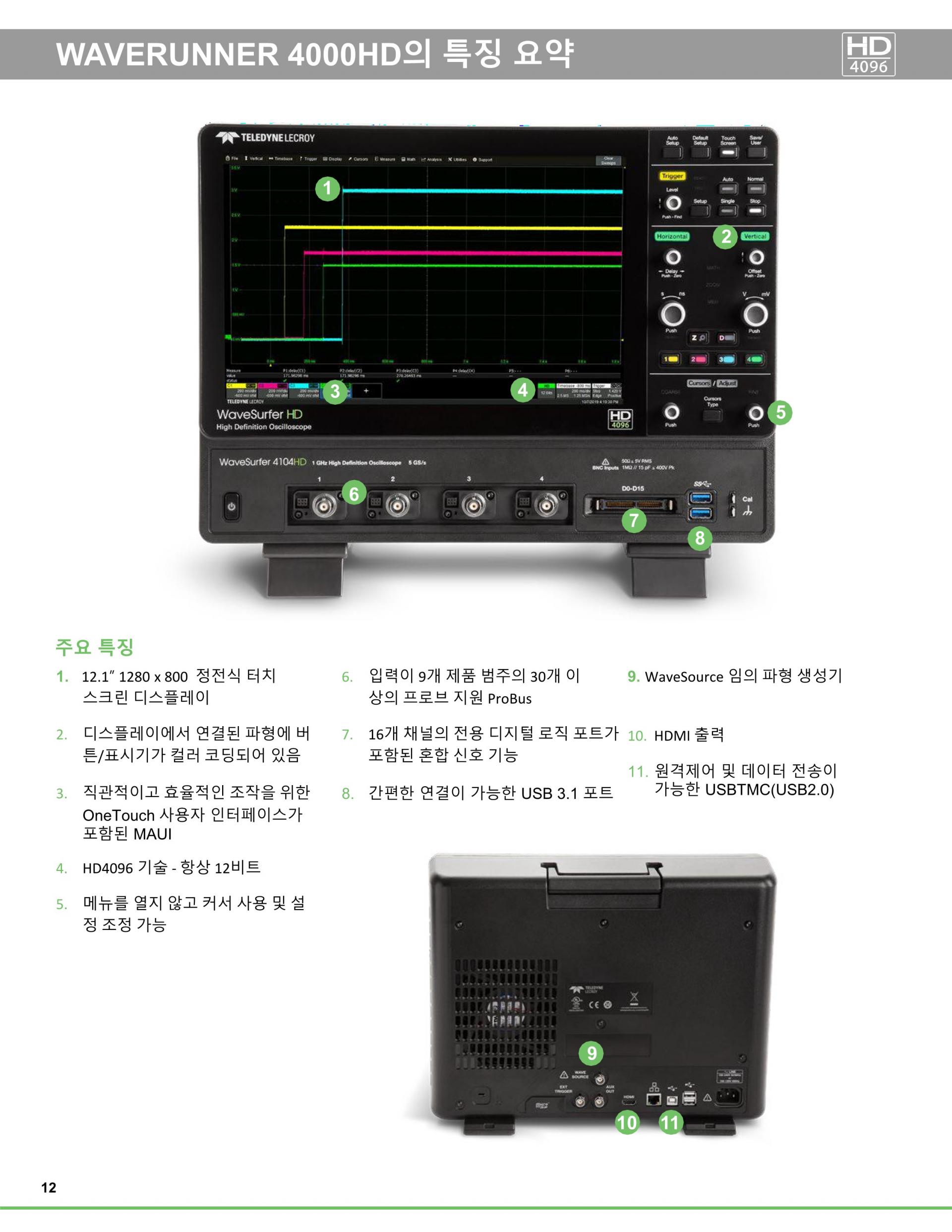

 | 1. HD4096 기술은 항상 12-bit 분해능을 제공합니다. 2. ProBus 입력은 9개 제품 범주에서 30개 이상의 프로브를 지원합니다. 3. 최대 25Mpts의 긴 파형 포착 4. 12.1인치 1280 x 800 HD 정전식 터치스크린 5. 혼합 신호 기능 – 통합 16채널 혼합 신호 옵션으로 복잡한 임베디드 설계 디버그 6. 2개의 USB 3.1 포트를 이용하여 쉽게 연결 7. 직관적이고 효율적으로 조작할 수 있는 MAUI 원터치 사용자 인터페이스 |

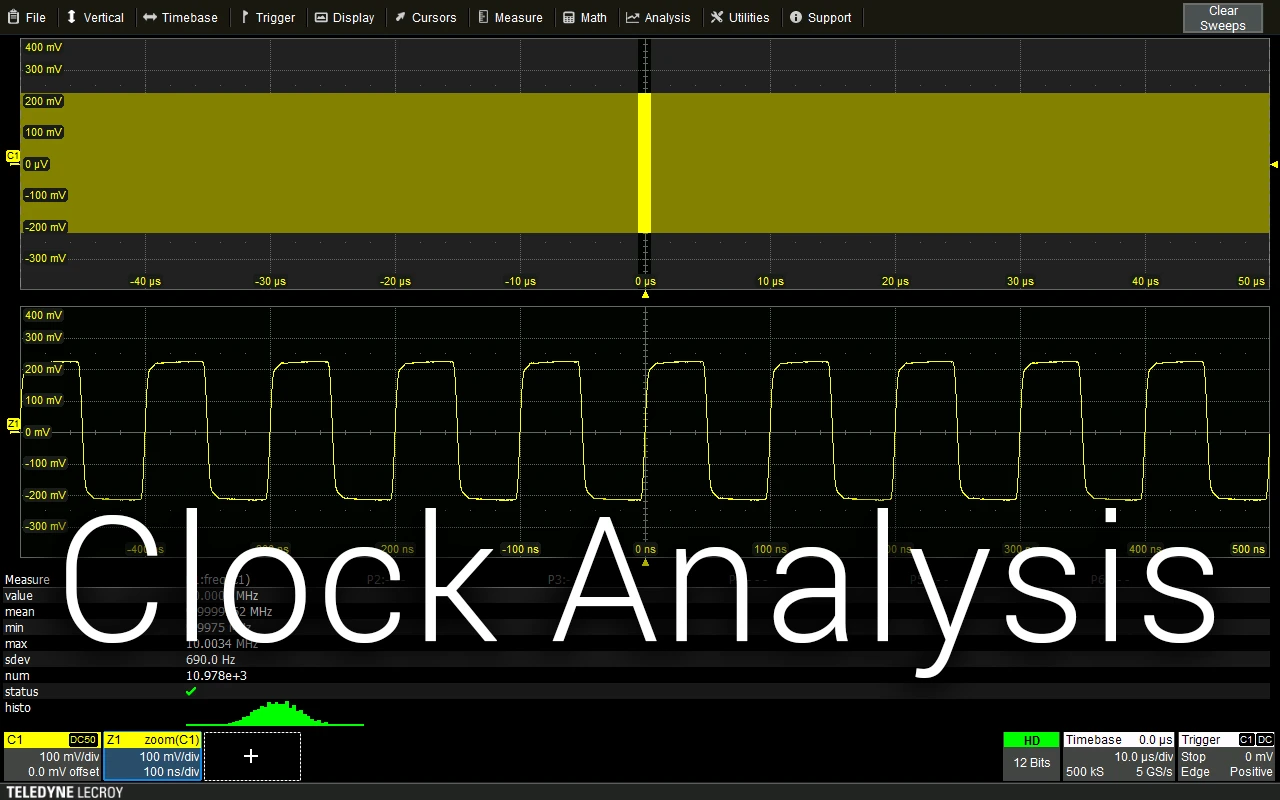

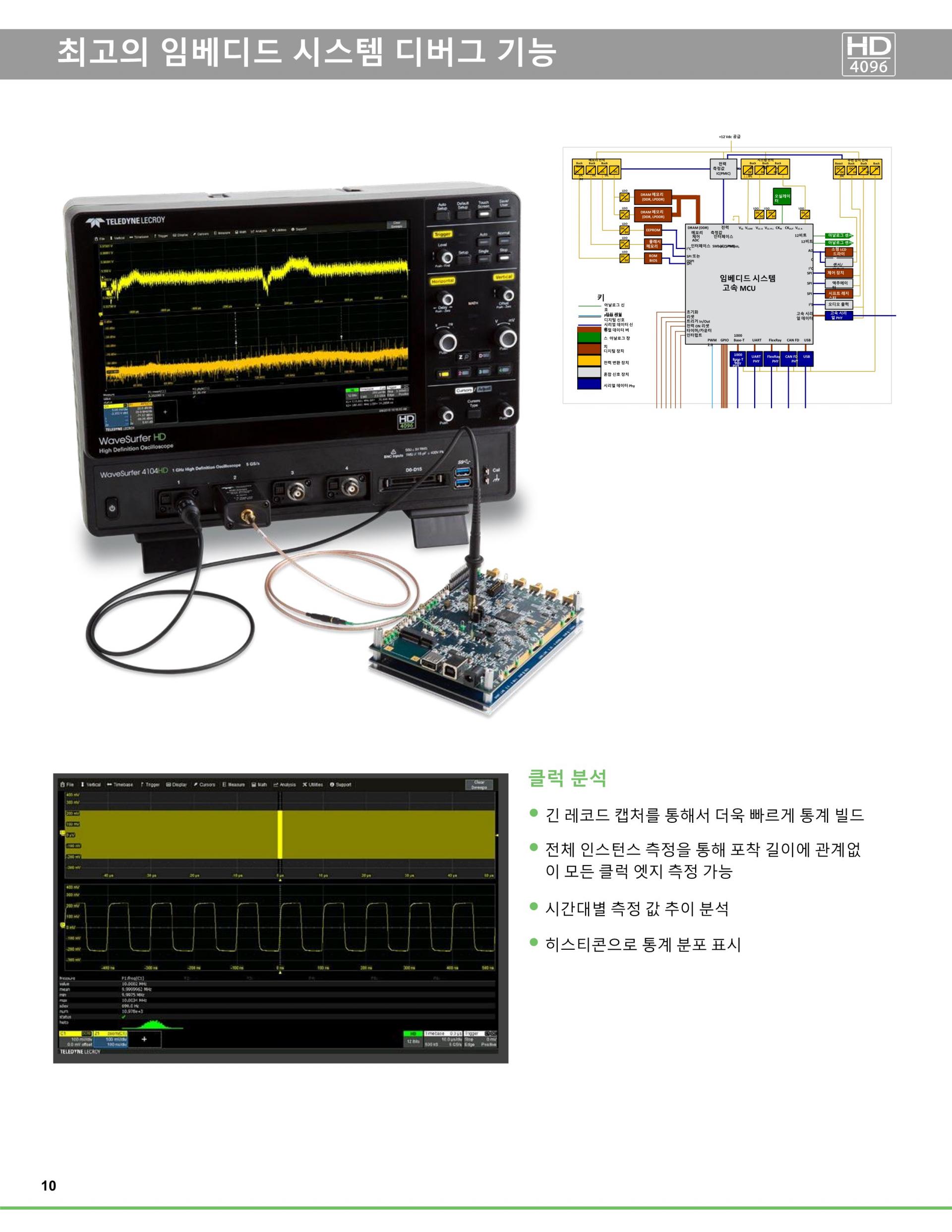

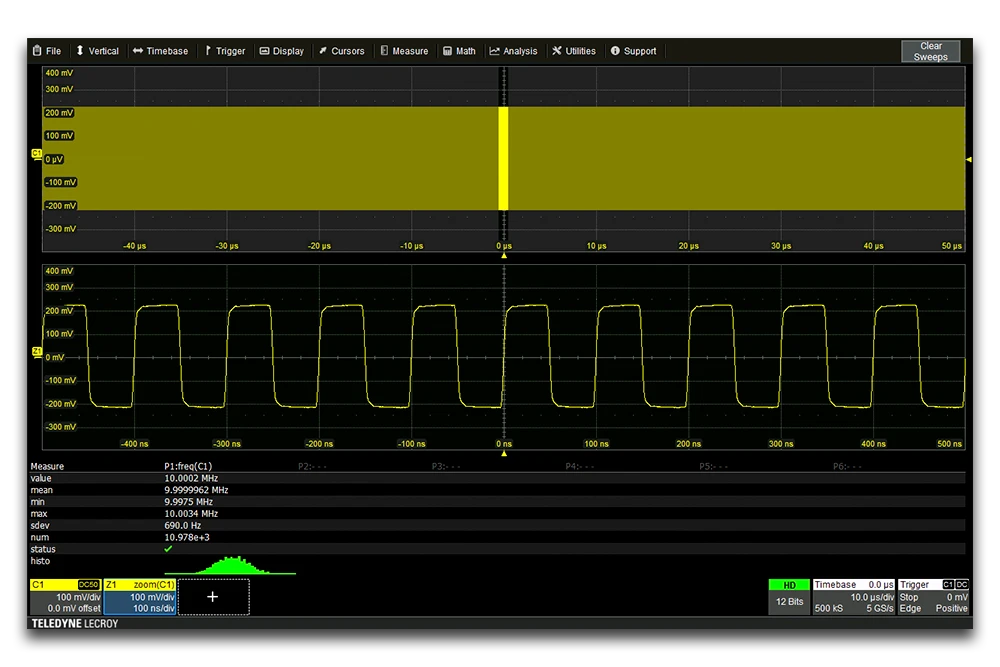

WaveSurfer 4000HD 12-bit 오실로스코프의 기본 툴 셋 사용으로 클록 신호의 품질에 대한 좋은 통찰력을 얻으세요. |  |
내장된 WaveScan 또는 조건부 스마트 트리거를 사용하여 비정상적인 클럭 에지를 찾으십시오. |
긴 데이터 포착으로 더 빠른 통계 데이터를 제공합니다. 모든 인스턴스 측정은 포착 길이에 대한 모든 클록 에지에 대한 통계를 제공합니다. |
시간에 따른 측정값의 트렌드를 플롯합니다. 통계 분포를 표시하려면 히스티콘(미니어처 히스토그램)을 사용합니다. |

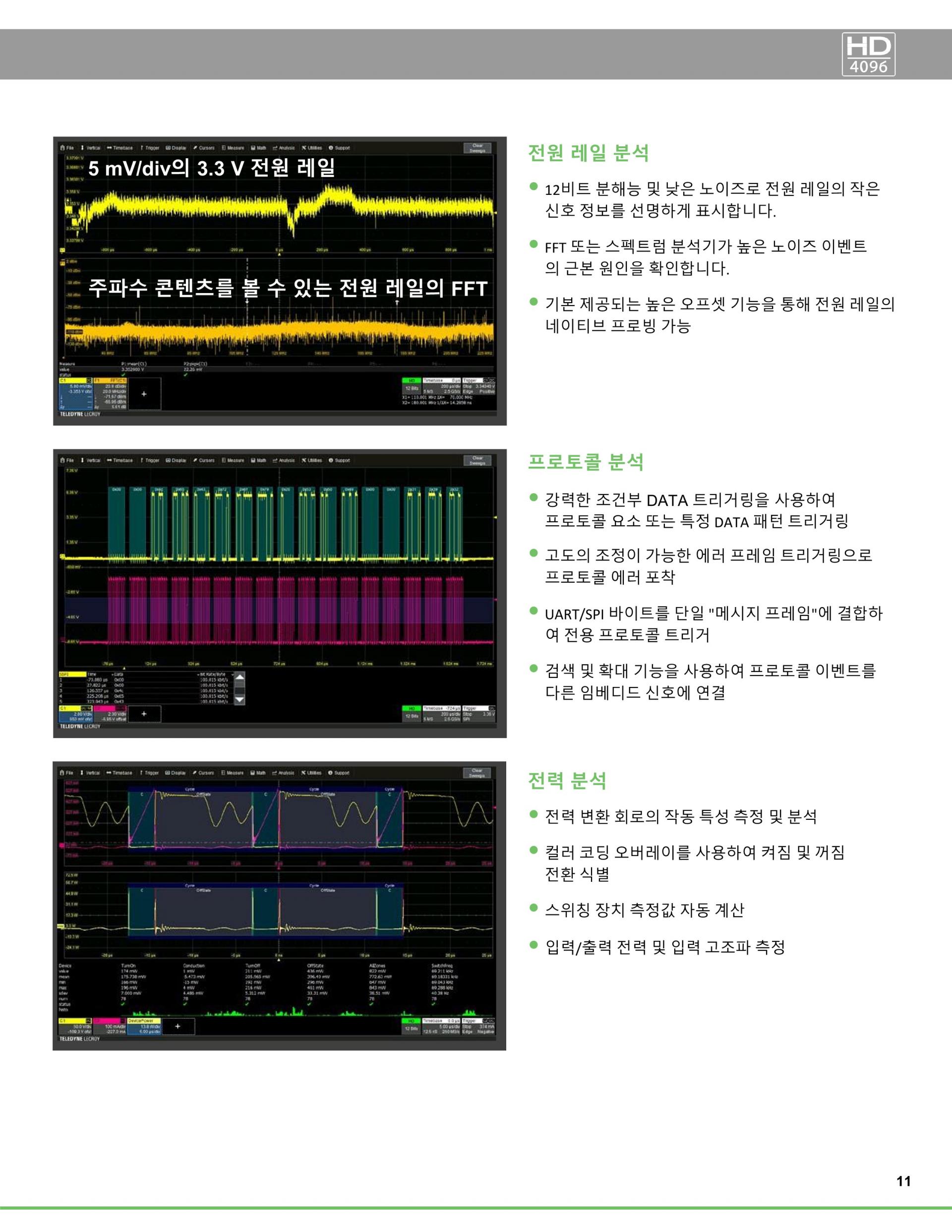

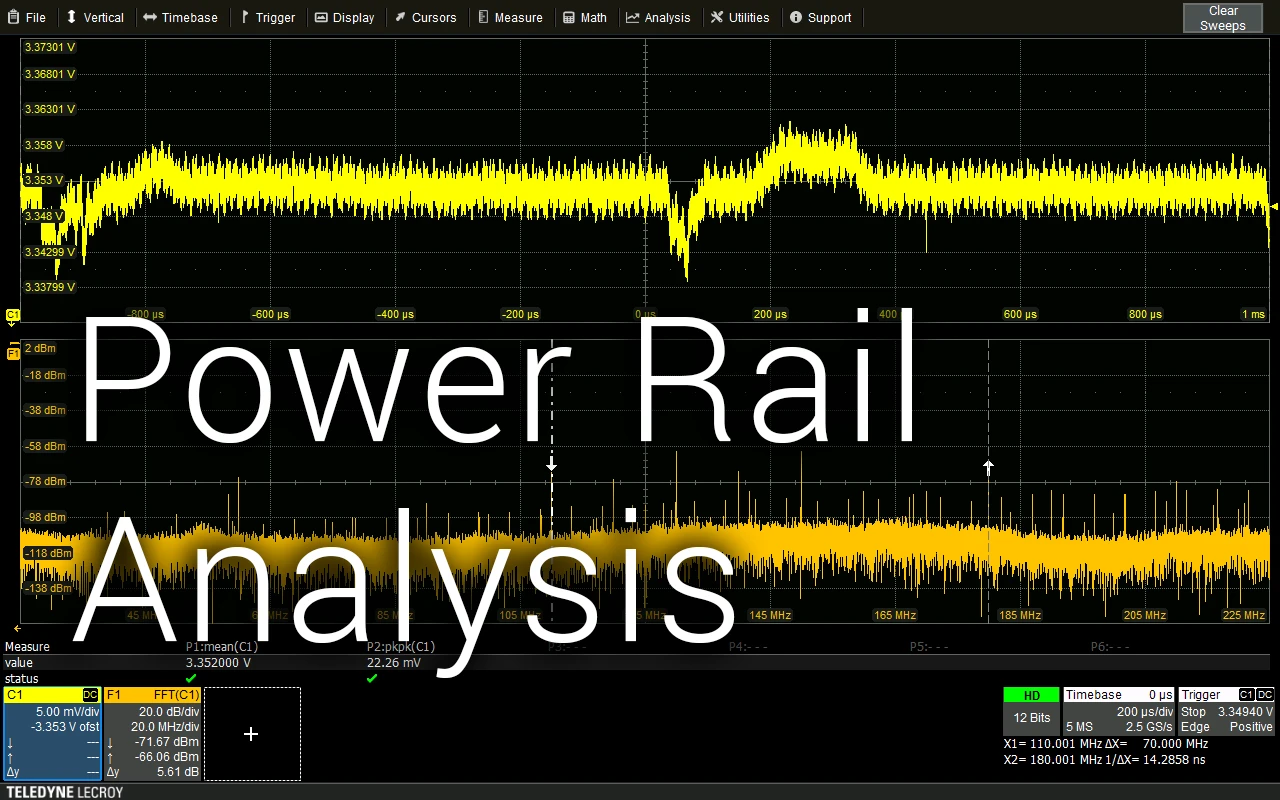

WaveSurfer 4000HD 12-bit 오실로스코프는 전원 레일 분석에 이상적으로 적합합니다. |  |

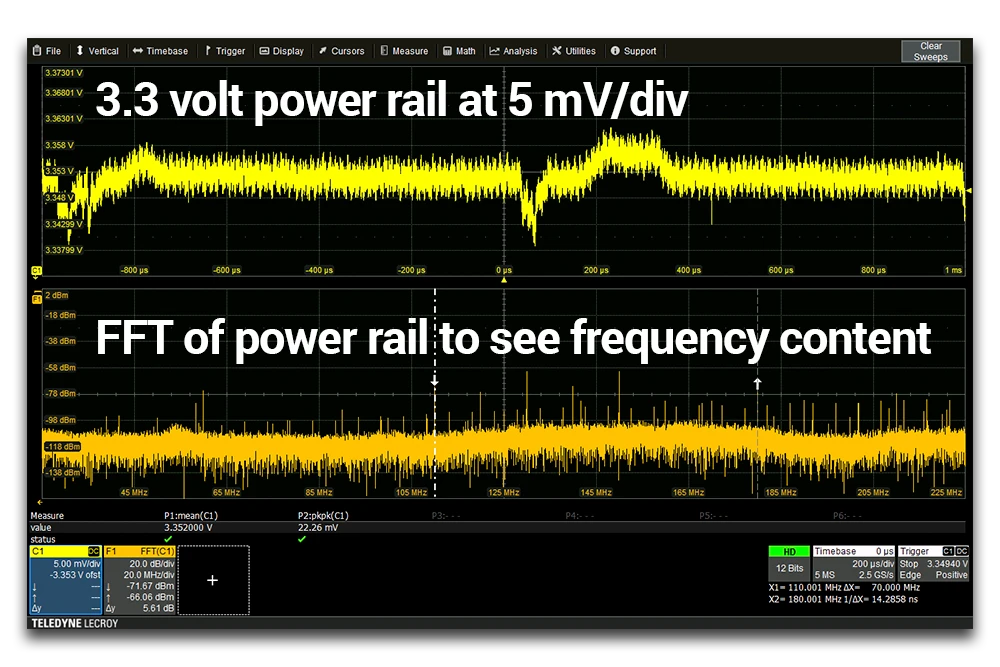

HD4096 12-bit 분해능은 파워 레일의 작은 신호 세부 사항을 명확하게 보여줍니다. WaveSurfer 4000HD의 0.5% gain accuracy 덕분에 레일 붕괴 특성화와 같은 민감한 측정을 완벽하게 수행. |
FFT(표준) 또는 Spectrum Analyzer(옵션)를 사용하여 주파수 영역에서 신호를 보고 높은 노이즈 이벤트의 근본 원인을 확인합니다. |
내장된 높은 오프셋 기능은 파워 레일 및 기타 넓은 동적 범위 신호의 기본 프로빙을 허용합니다. |

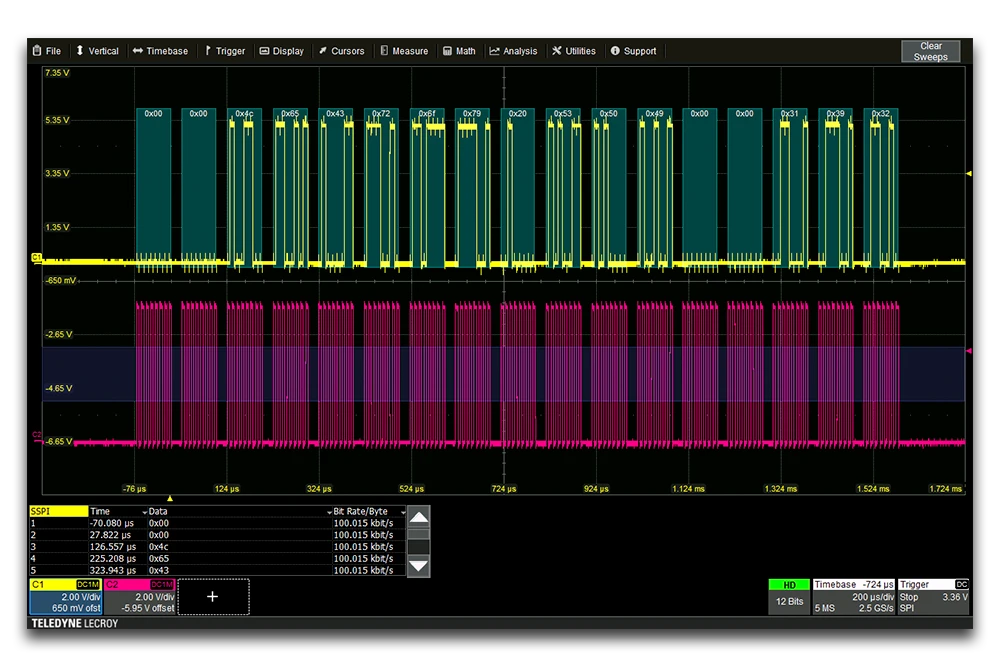

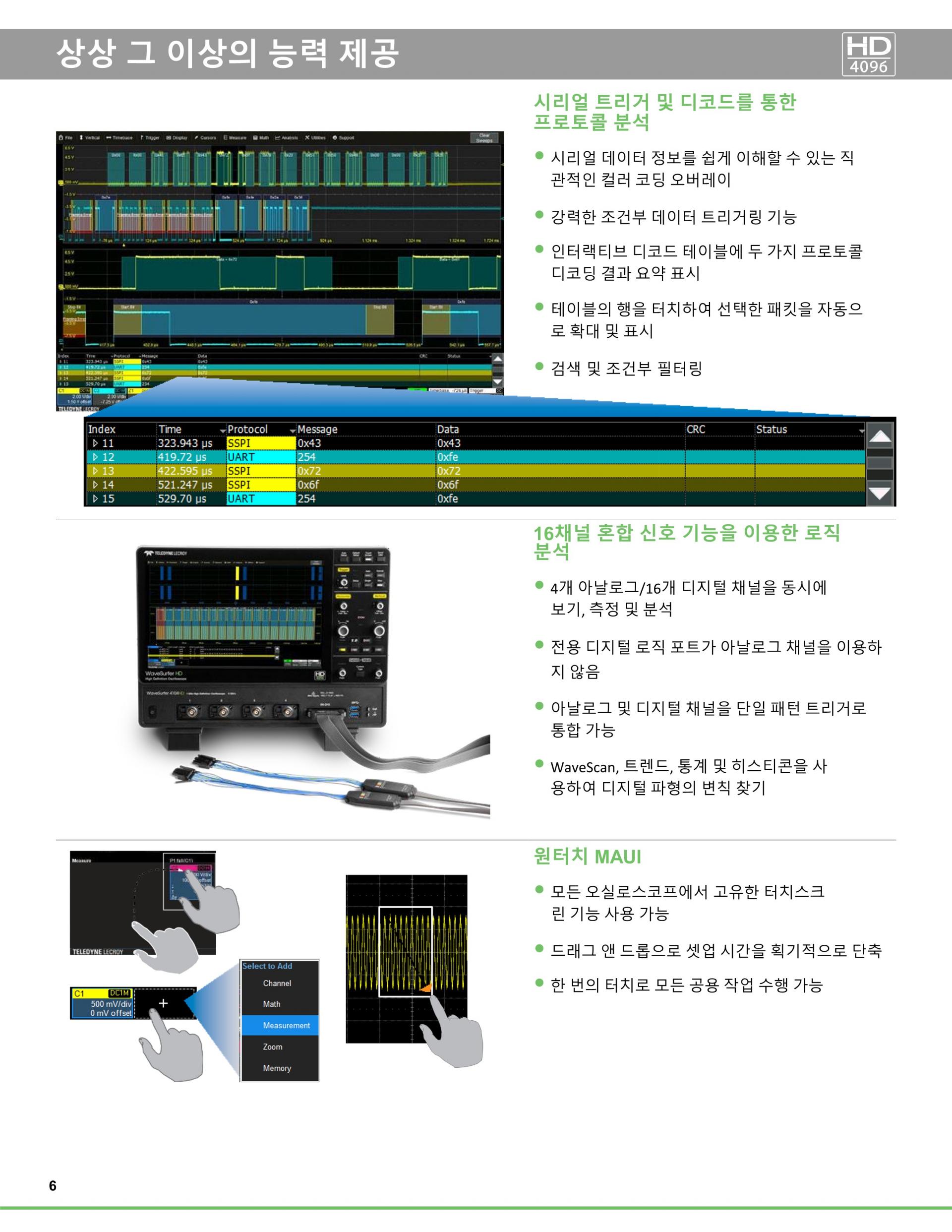

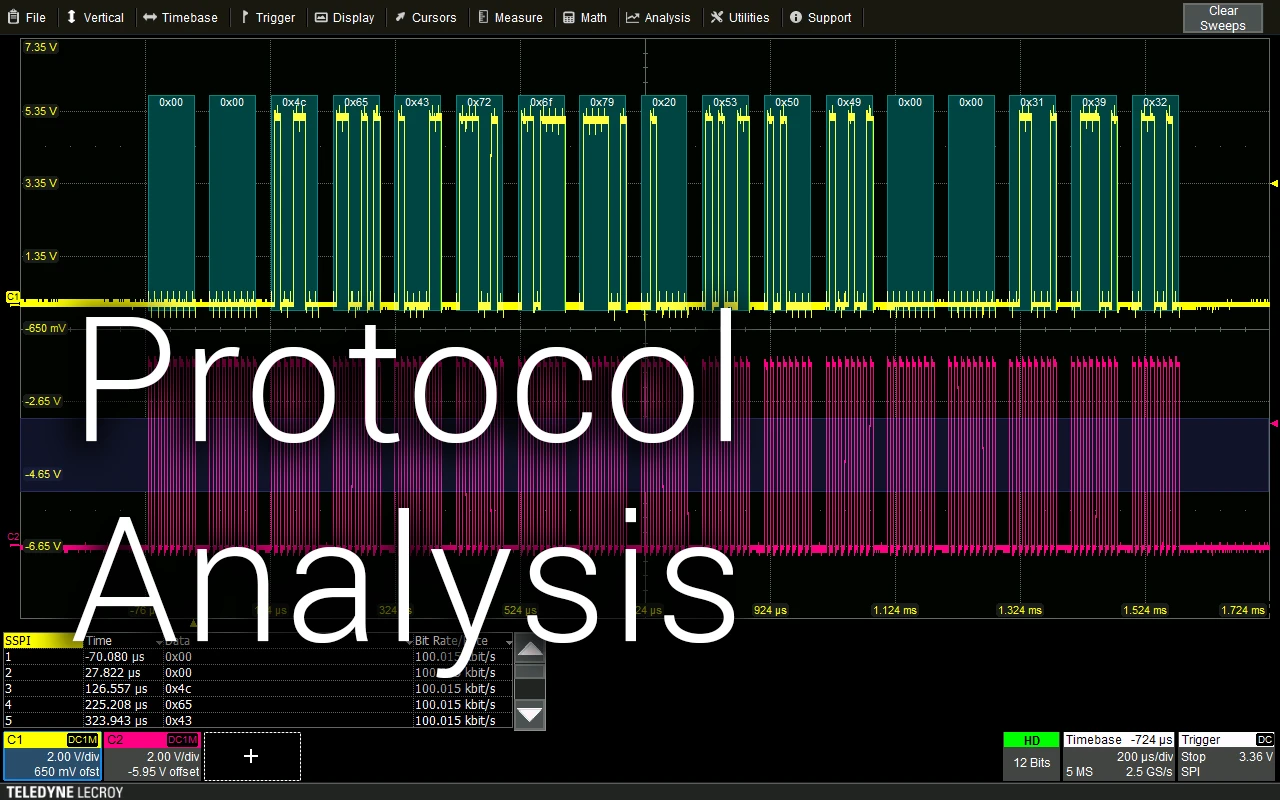

WaveSurfer 4000HD 12-bit 오실로스코프는 CAN, CAN FD, LIN, FlexRay, I2C, SPI 및 UART-RS232와 같이 일반적으로 사용되는 임베디드 시스템 프로토콜에 대한 시리얼 트리거 및 디코딩을 지원합니다. |  |
색상으로 구분된 오버레이는 전기 신호에서 중요한 프로토콜 요소를 표시합니다. 디지털 디코딩은 오버레이와 내보낼 수 있는 결과 테이블에 나타납니다. |
강력한 조건부 DATA 트리거링을 사용하여 프로토콜 요소 또는 특정 DATA 패턴에 대해 트리거합니다. 적응력이 뛰어난 ERROR 프레임 트리거는 프로토콜 오류를 격리합니다. UART/SPI 바이트를 단일 "메시지 프레임"으로 결합하여 독점 프로토콜에서 트리거합니다. |
상호 작용 테이블은 두 프로토콜의 동시 디코딩을 보여줍니다. 검색 및 확대/축소를 사용하여 프로토콜 이벤트를 다른 임베디드 신호와 연관시킵니다. |

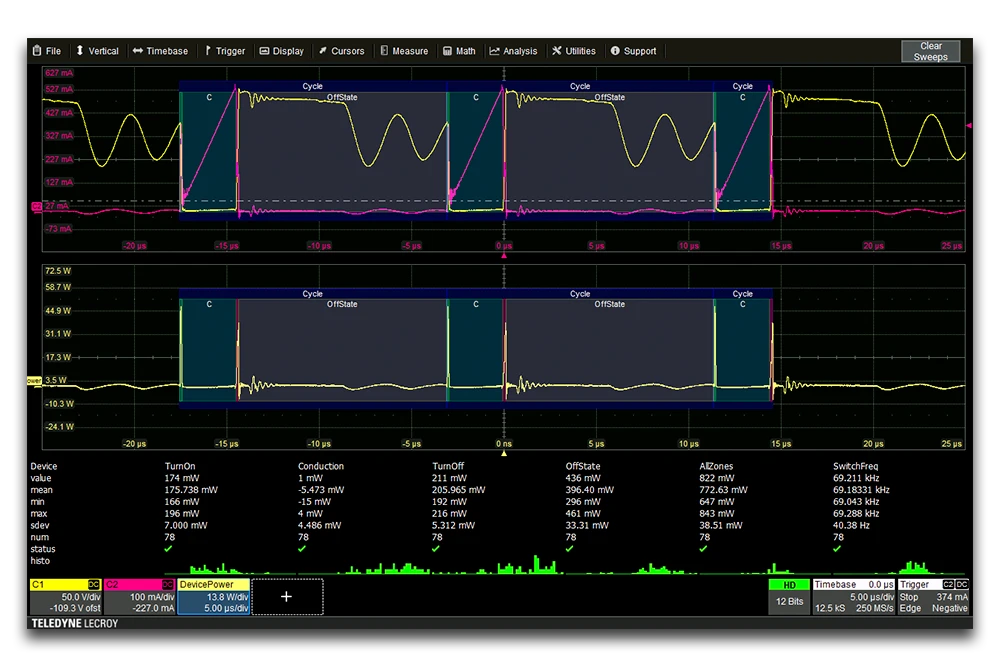

전력 변환 회로의 동작 특성을 측정하고 분석하하기 위해 WaveSurfer 4000 HD 12-bit 오실로스코프에 전력 분석 소프트웨어 옵션을 추가하십시오. |  |
손실, 안전 작동 영역, BH 곡선 등에 대한 사전 정의된 테스트를 사용하여 장치, 제어 루프 또는 라인 전력을 분석합니다. |
전압 및 전류 입력을 빠르게 설정합니다. 소프트웨어는 스위칭 및 On/Off를 판단하는 기준을 색상으로 구분하여 파형에 직접 표시합니다. |
스위칭 장치 측정, 입력/출력 전력 및 입력 고조파를 자동으로 계산합니다. |
