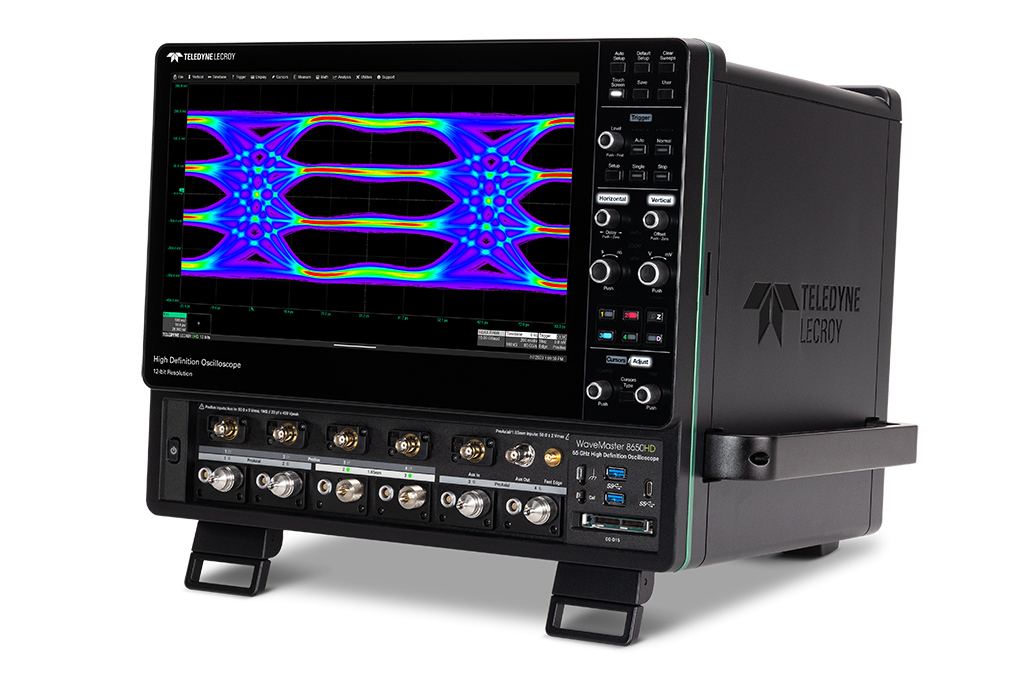

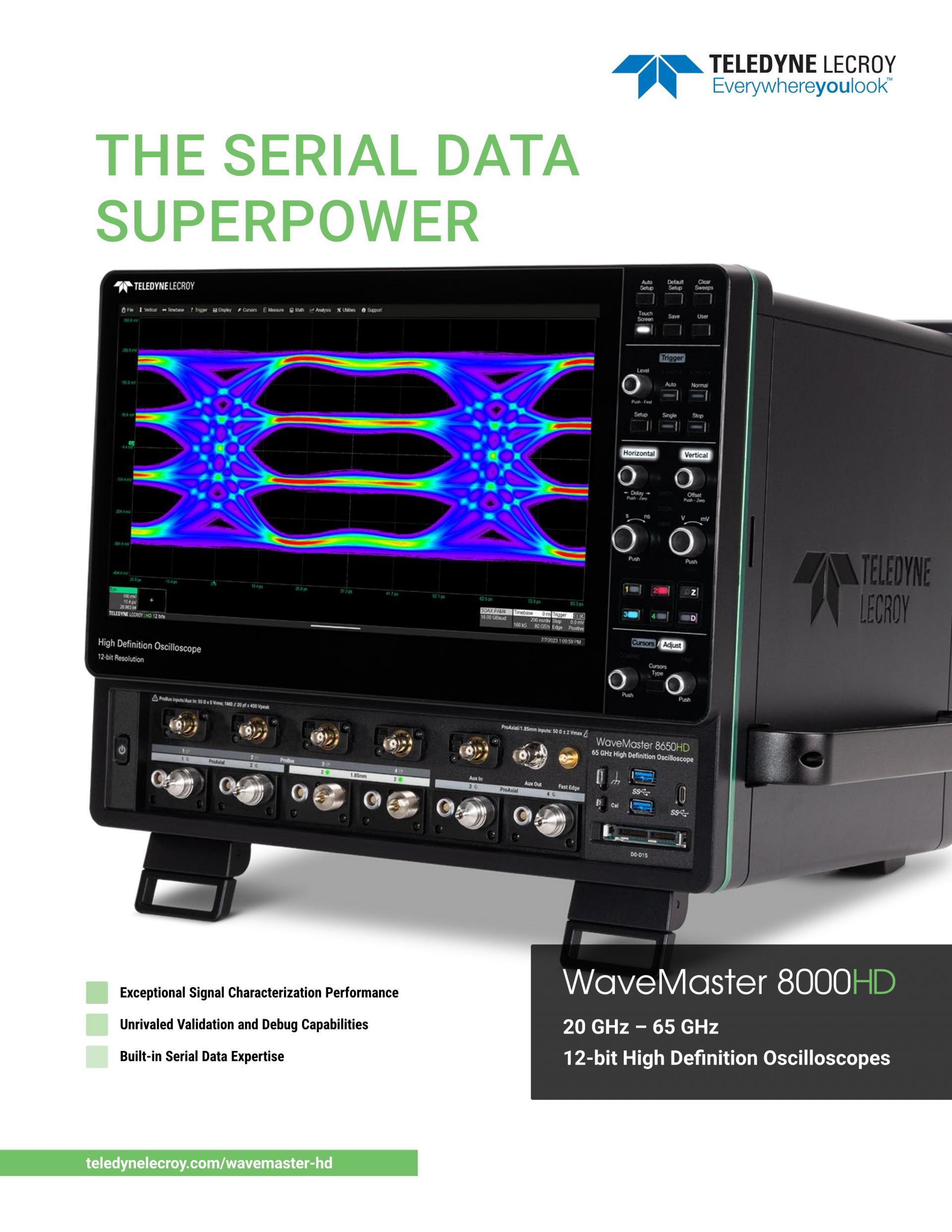

LECROY WAVEMASTER 8000HD 고대역폭 오실로스코프

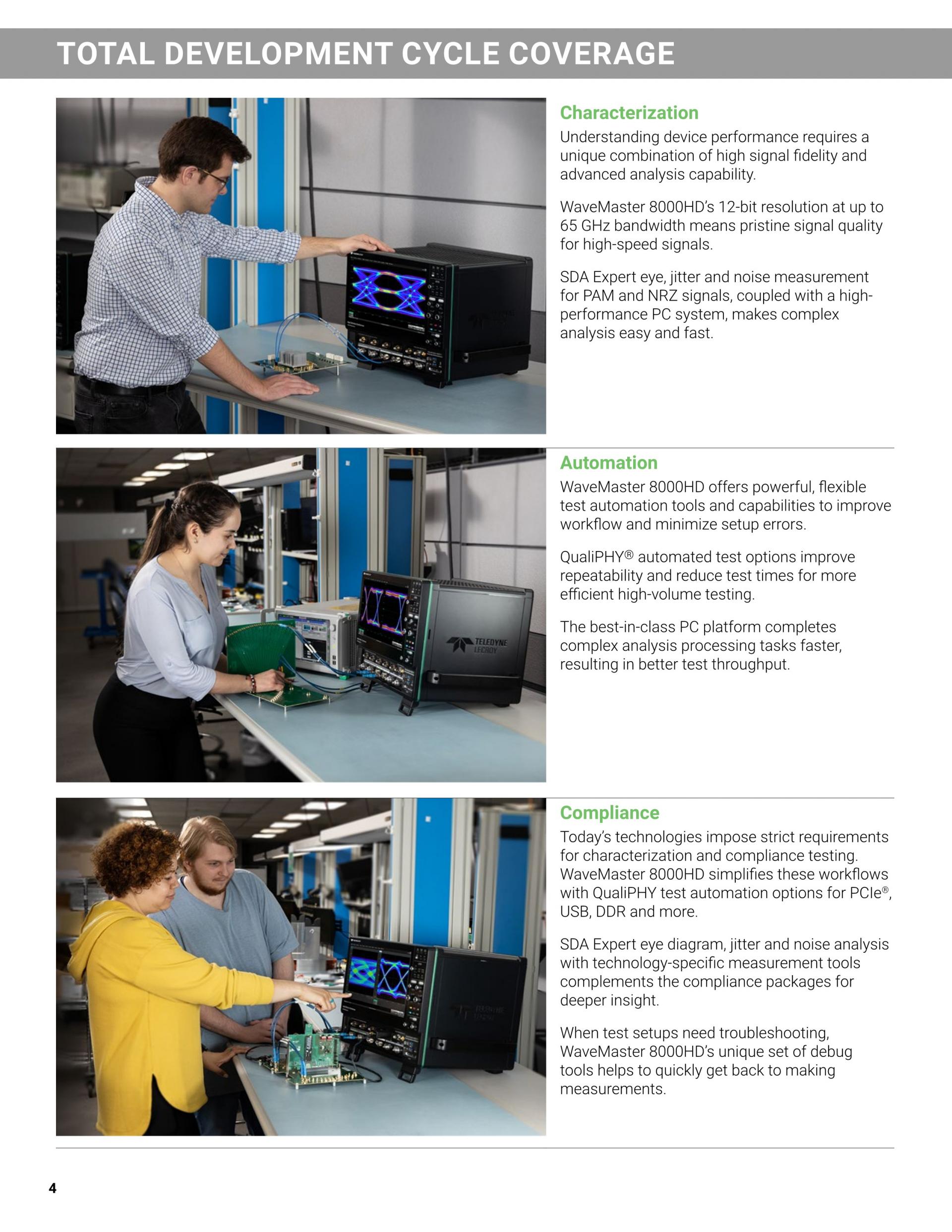

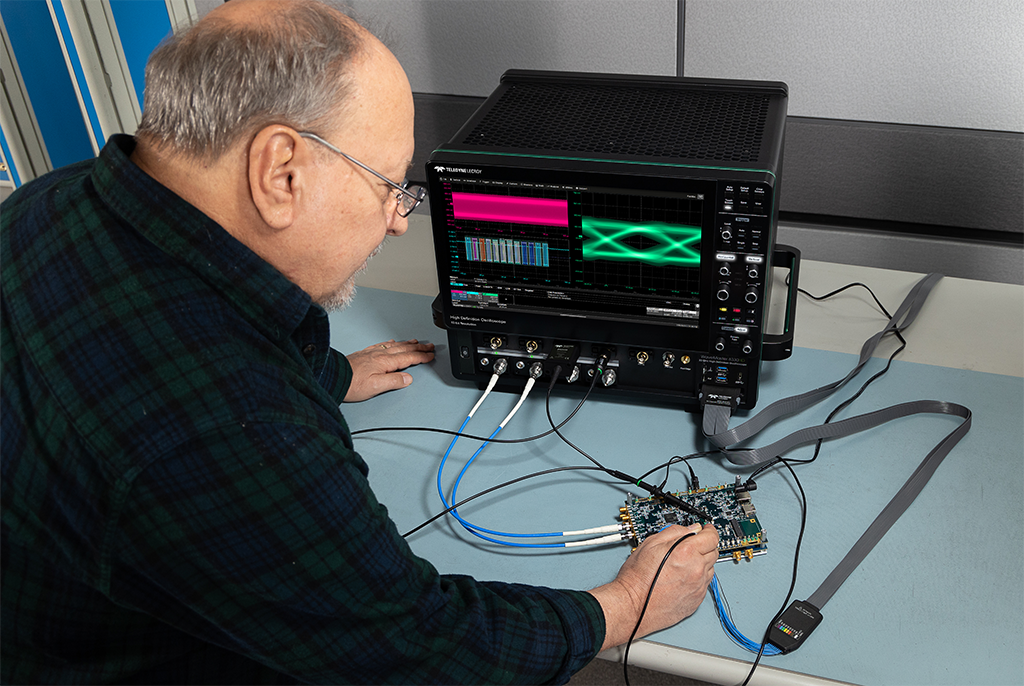

디바이스 성능을 이해하려면 신호 충실도와 분석 기능이 특별하게 조합되어야합니다. WaveMaster 8000HD는 가장 복잡한 특성화를 쉽게 수행합니다.

1. 두 개의 65 GHz 입력 채널
2. 네 개의 33 GHz 입력 채널
3. 12-bit 분해능

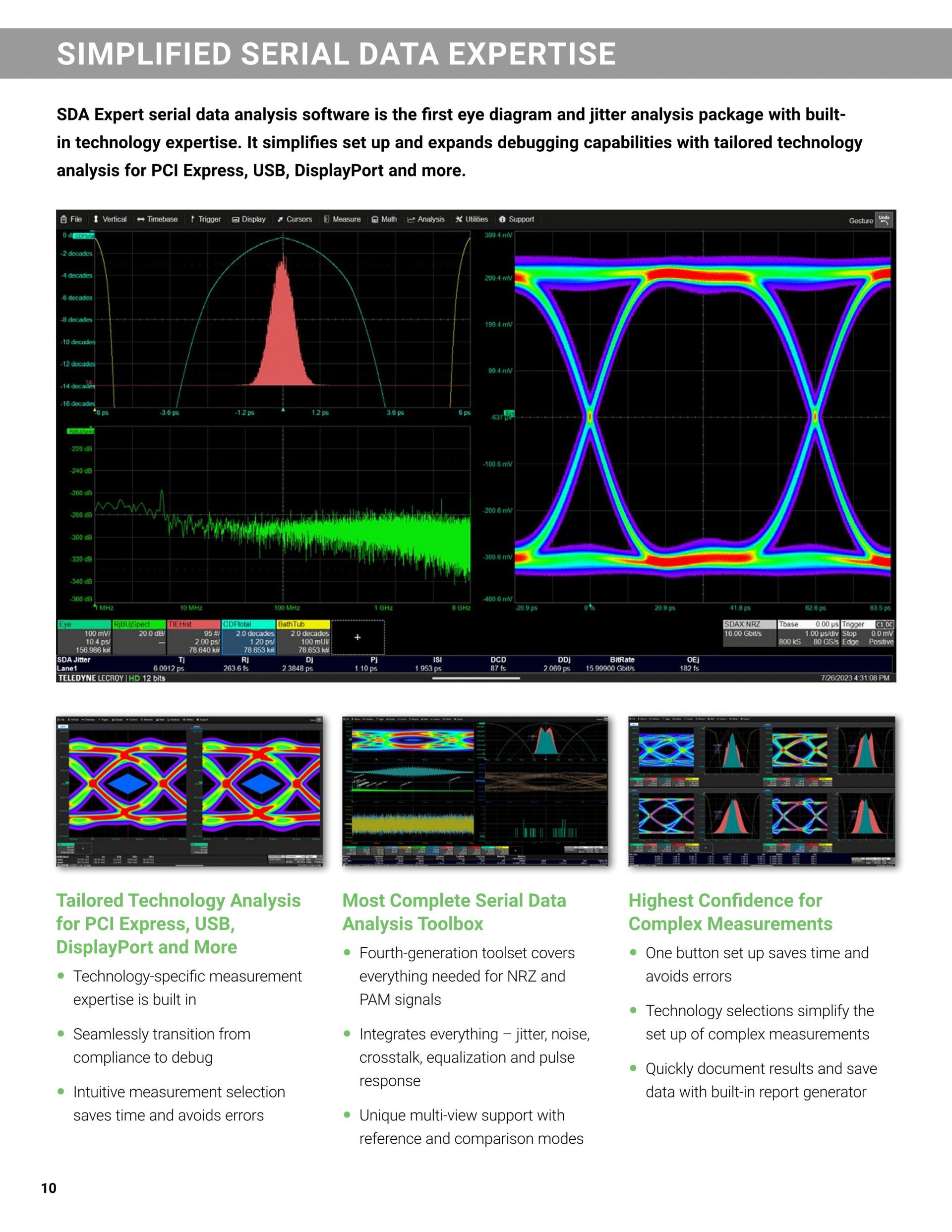

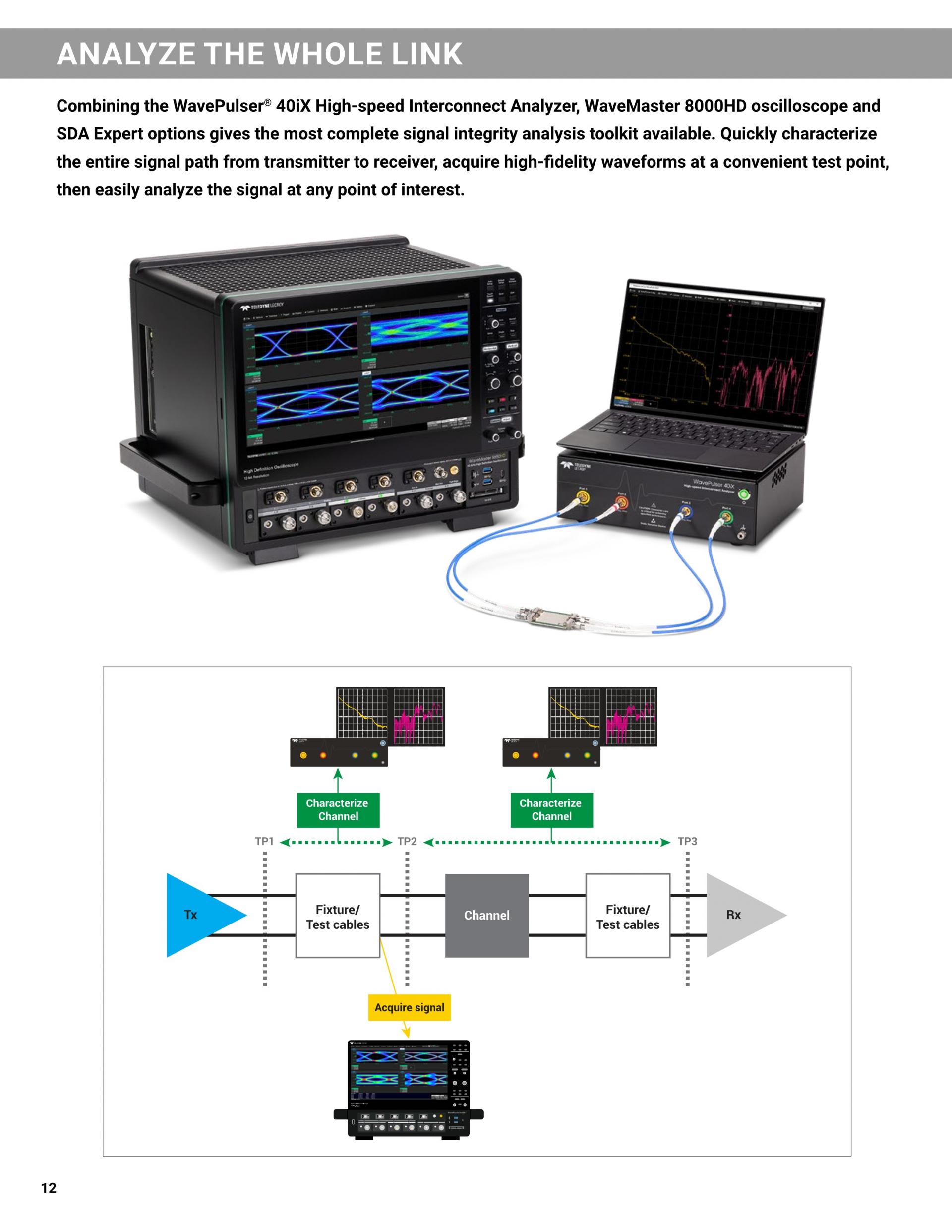

4. SDA Expert 시리얼 데이터 분석 아이 다이어그램, 지터 및 노이즈 분석

WaveMaster 8000HD는 강력하고 유연한 테스트 자동화 도구와 기능을 제공하여 작업 흐름을 개선하고 설정 오류를 최소화합니다.

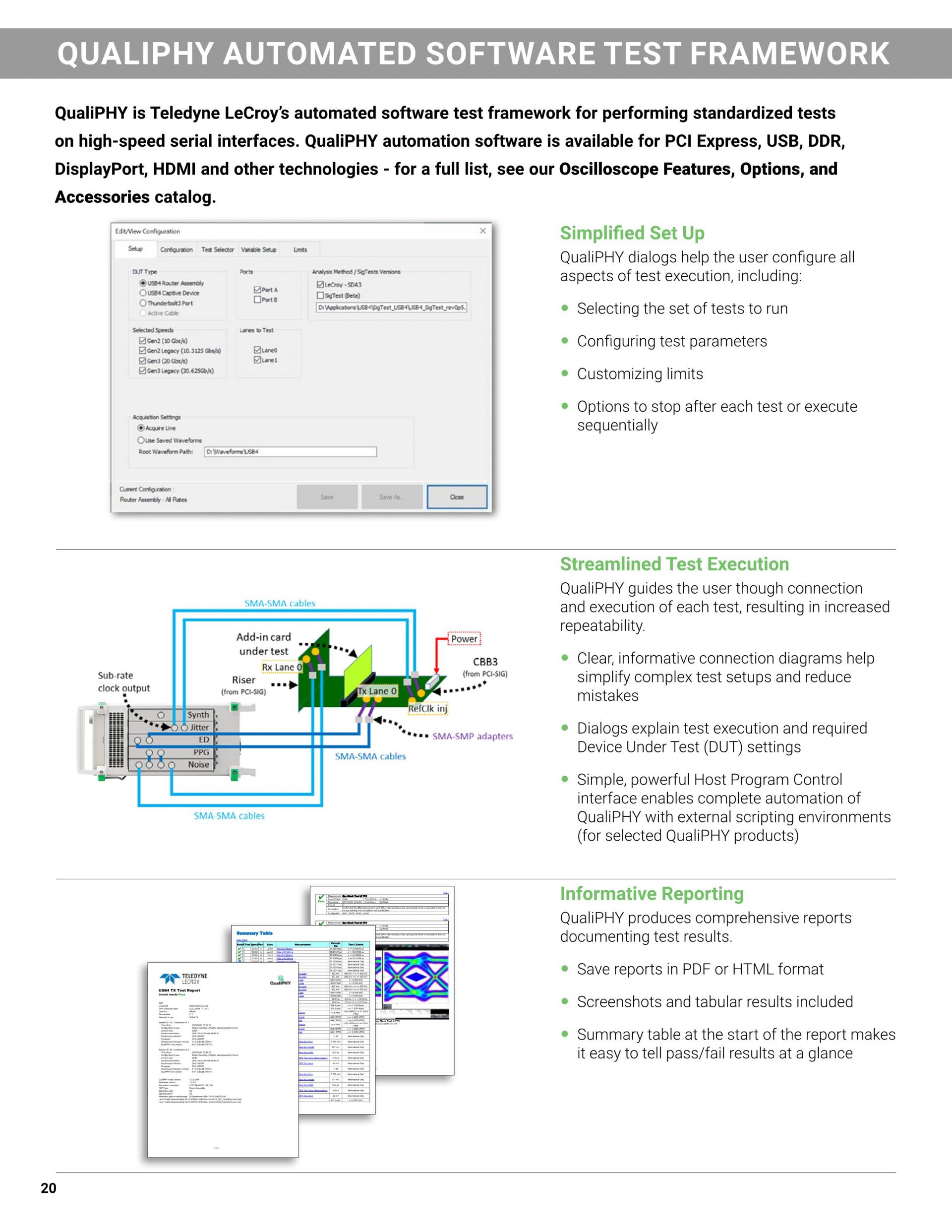

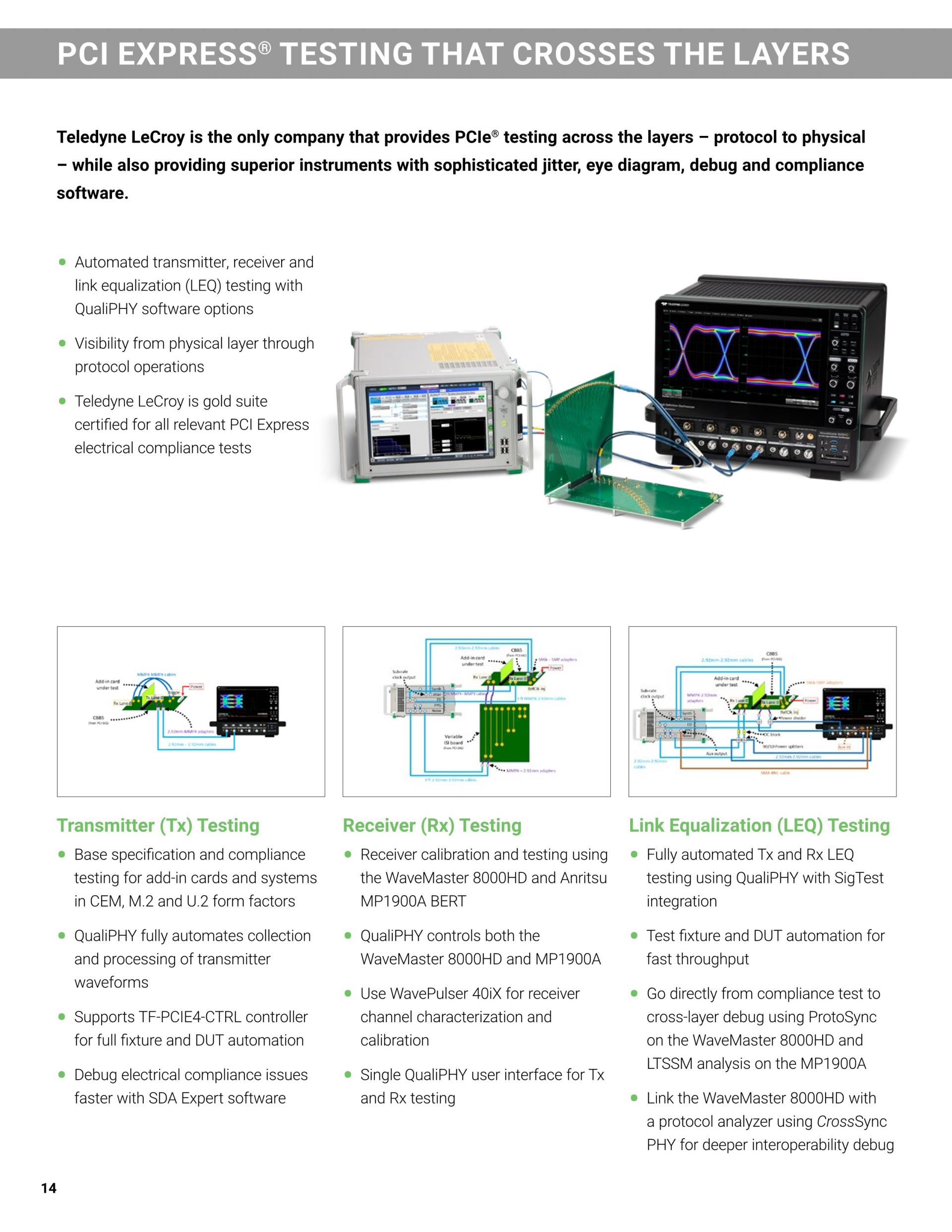

1. PCI Express를 포함한 최신 직렬 기술을 위한 QualiPHY 테스트 자동화®, USB, DDR 등
2. 동급 최고의 PC 플랫폼을 적용하여 데이터 처리가 빠릅니다.

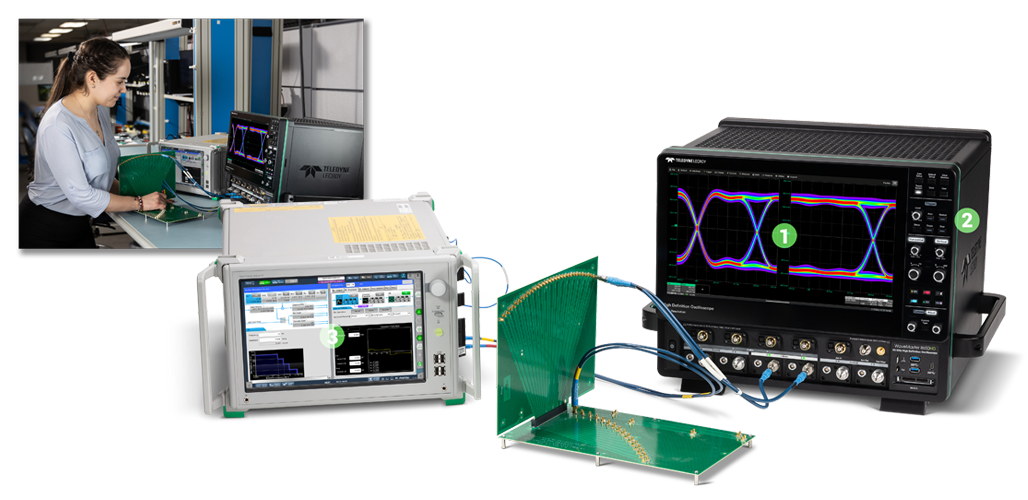

3. 리시버 테스트 캘리브레이션과 측정 자동화

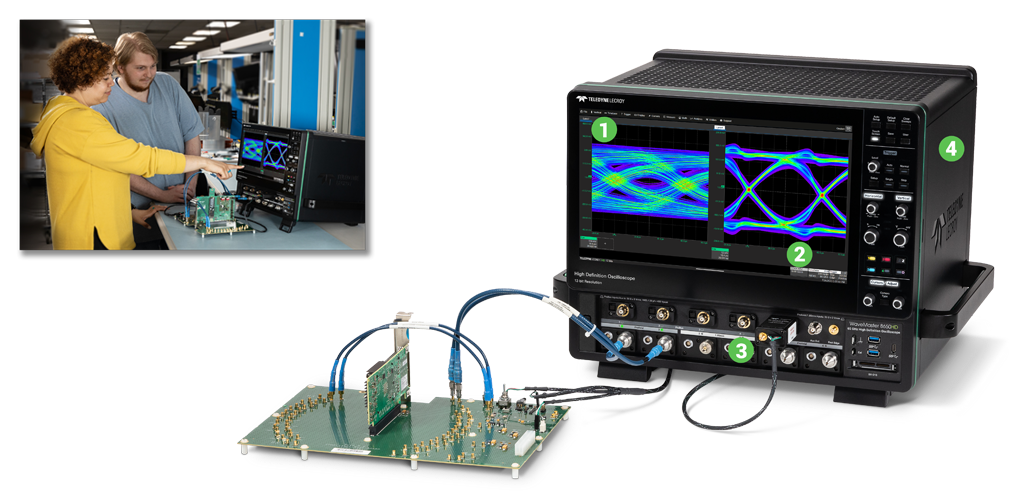

오늘날의 첨단 기술 표준은 특성화 및 적합성 테스트에 대한 엄격한 요구 사항을 부과합니다. WaveMaster 8000HD는 다음을 통해 이러한 복잡한 작업 흐름을 단순화합니다.

1. PCI Express, USB, DDR 등을 위한 QualiPHY 테스트 자동화

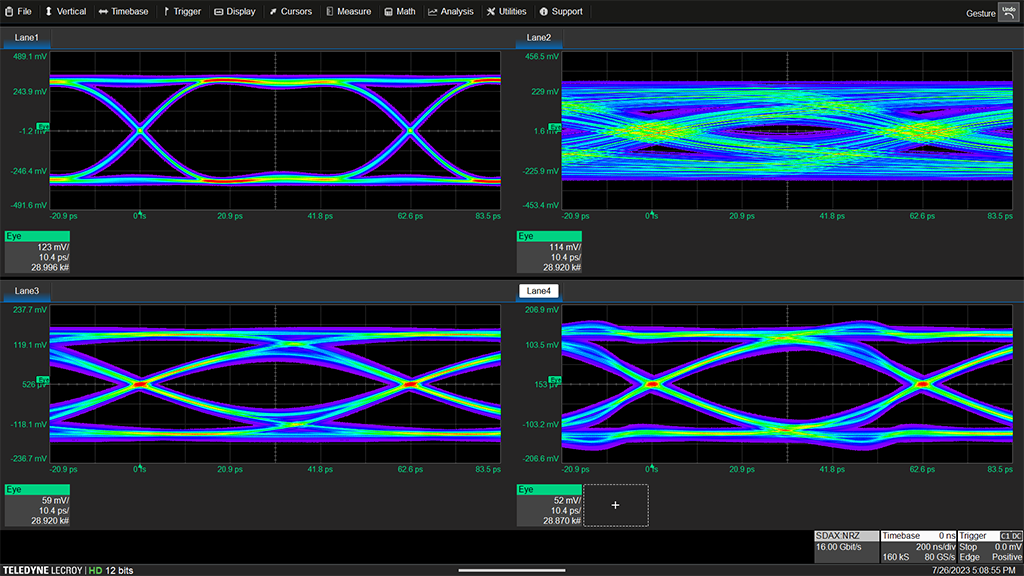

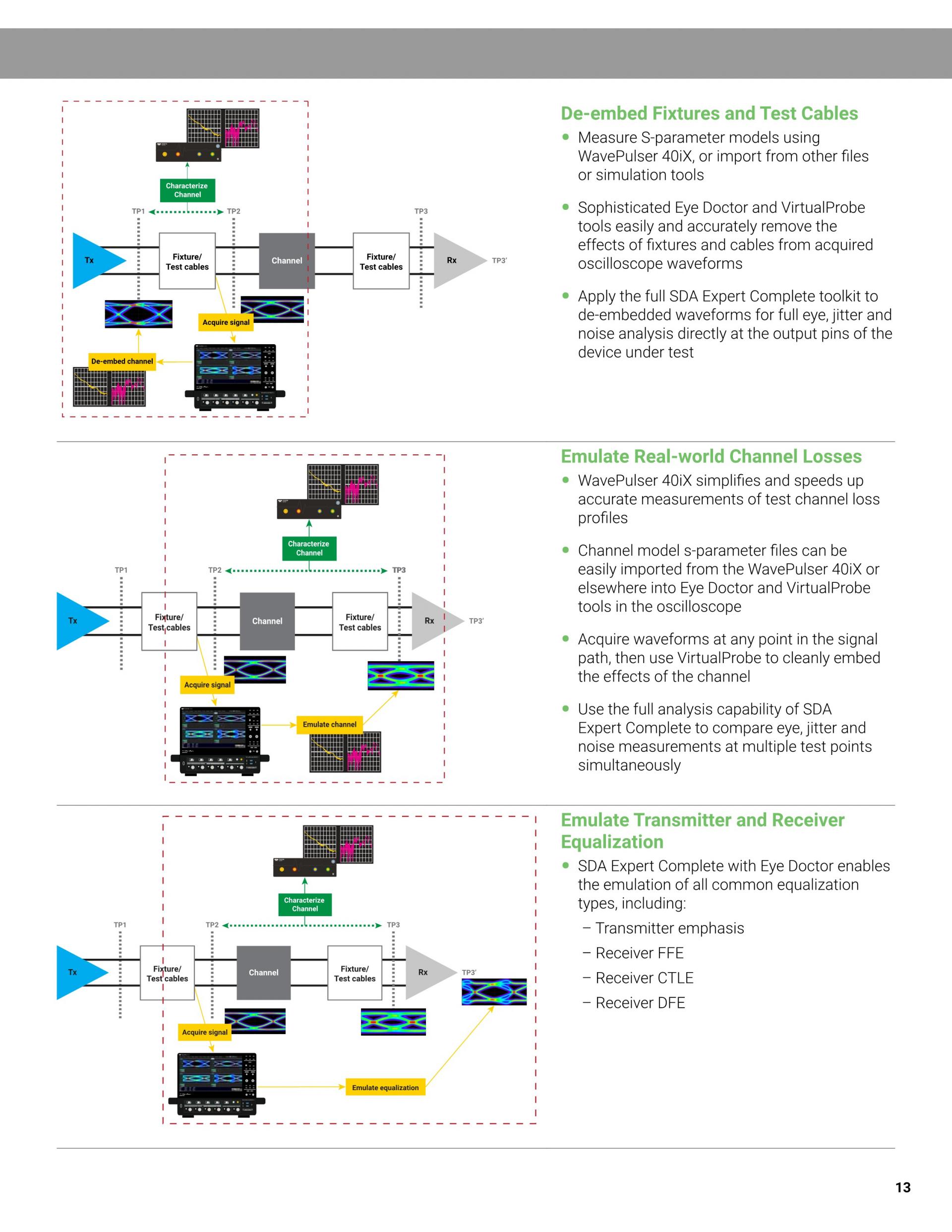

2. 기술별 측정 전용 분석도구를 사용한 SDA Expert 아이 다이어그램, 지터 및 노이즈 분석
3. 테스트 설정 문제 해결을 위한 고유한 디버그 도구
4. 동급 최고의 PC 플랫폼을 적용하여 데이터 처리가 빠릅니다.

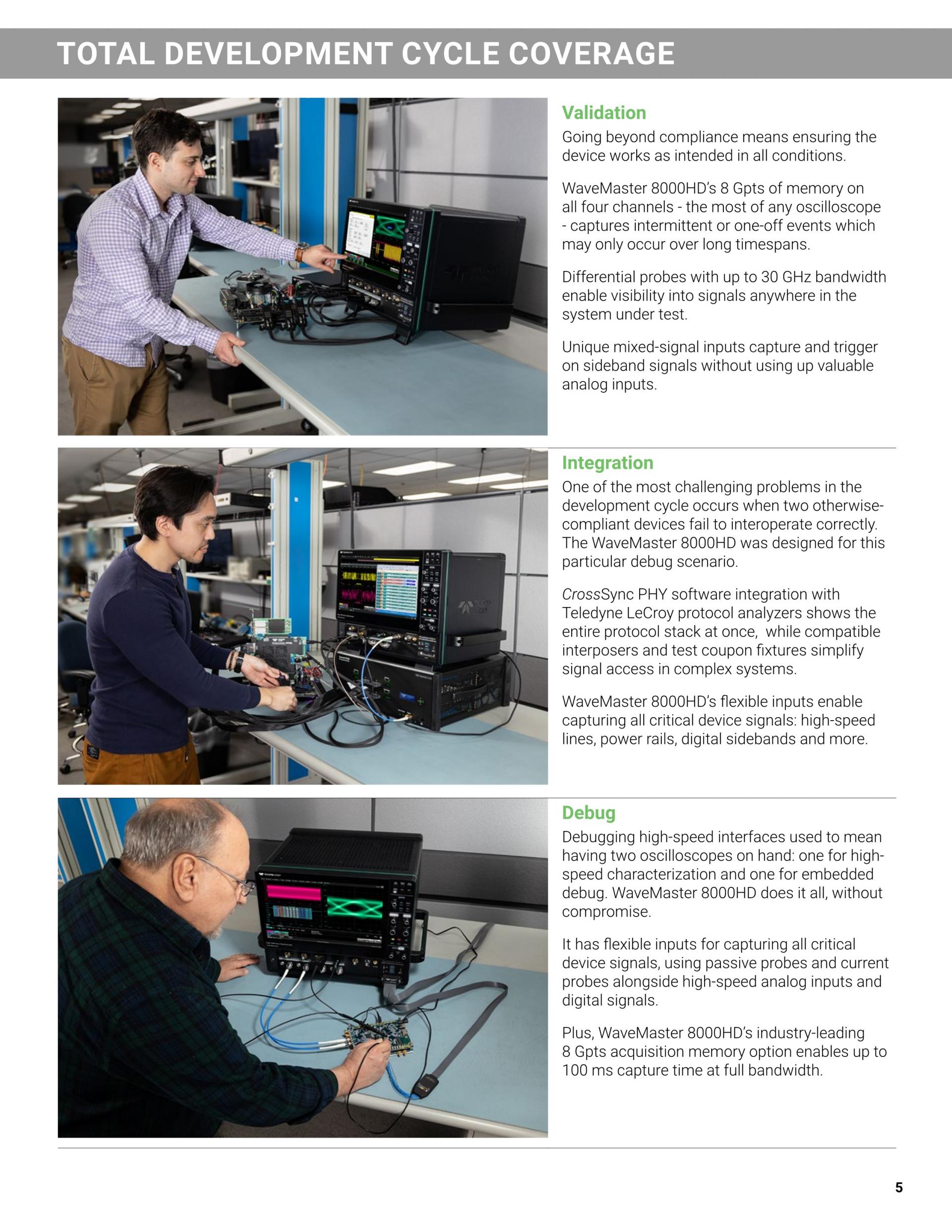

규정 준수를 넘어서는 것은 장치가 모든 조건에서 의도한 대로 작동하도록 보장하는 것을 의미합니다. WaveMaster 8000HD의 높은 신호 충실도와 유연한 디버그 도구의 독특한 조합은 작동 중인 시스템의 더 많은 부분을 볼 수 있음을 의미합니다.

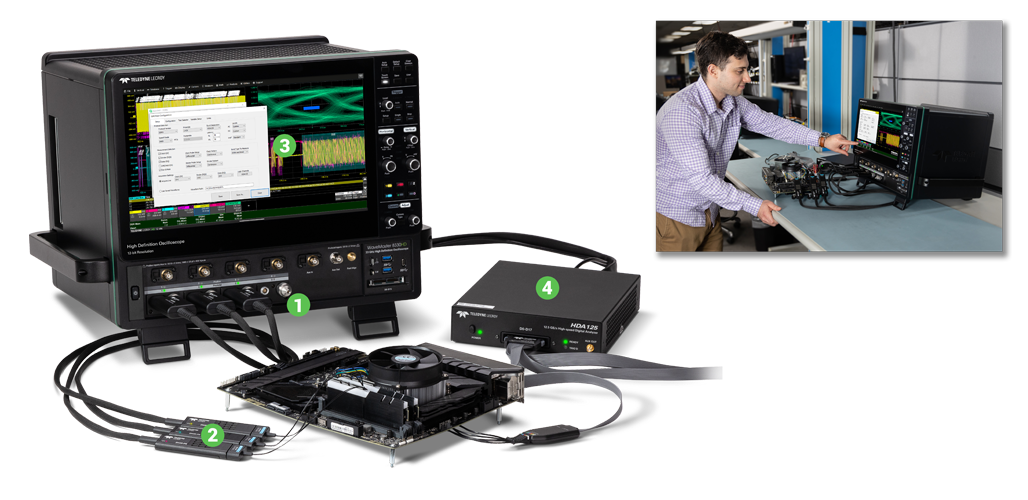

1. 고해상도, 고대역폭 아날로그 입력

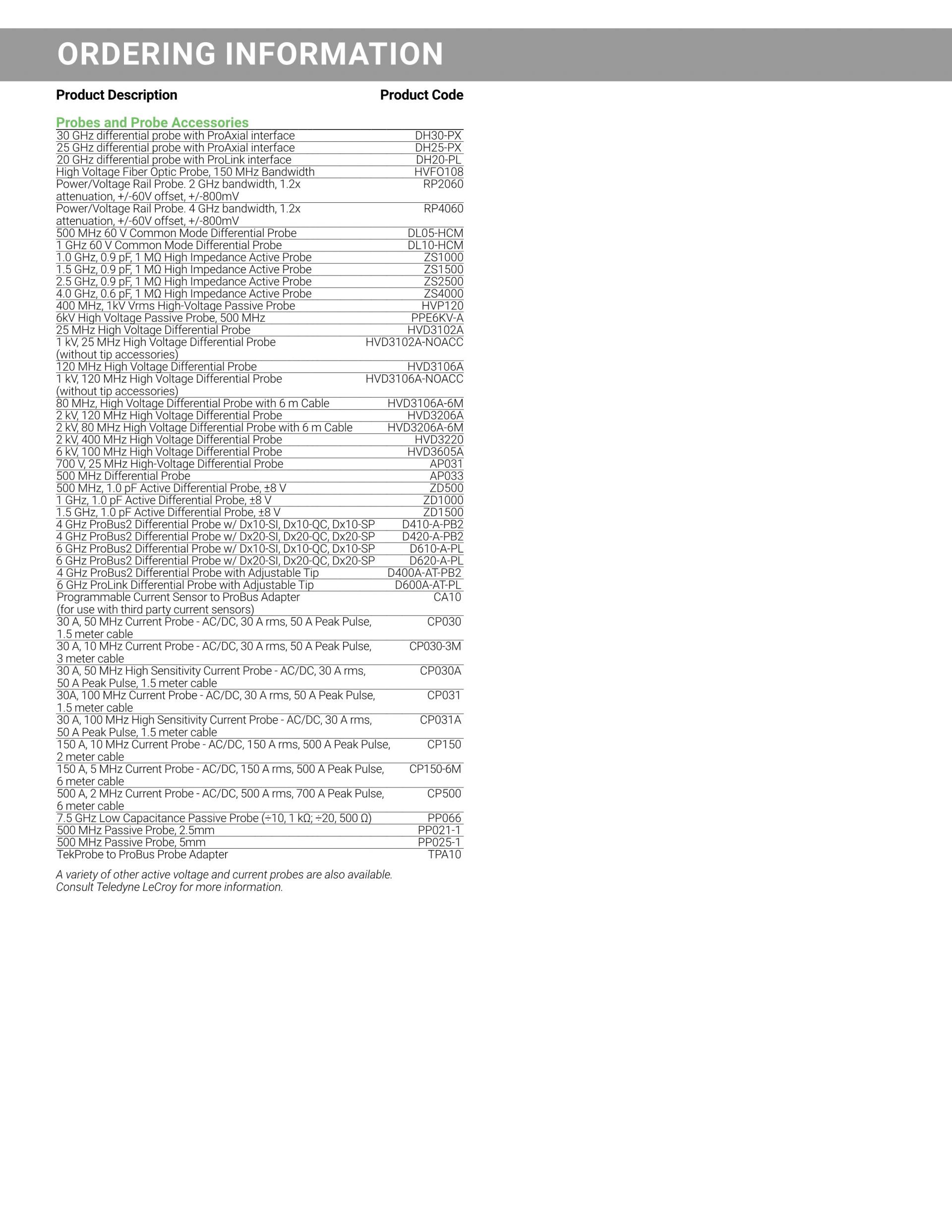

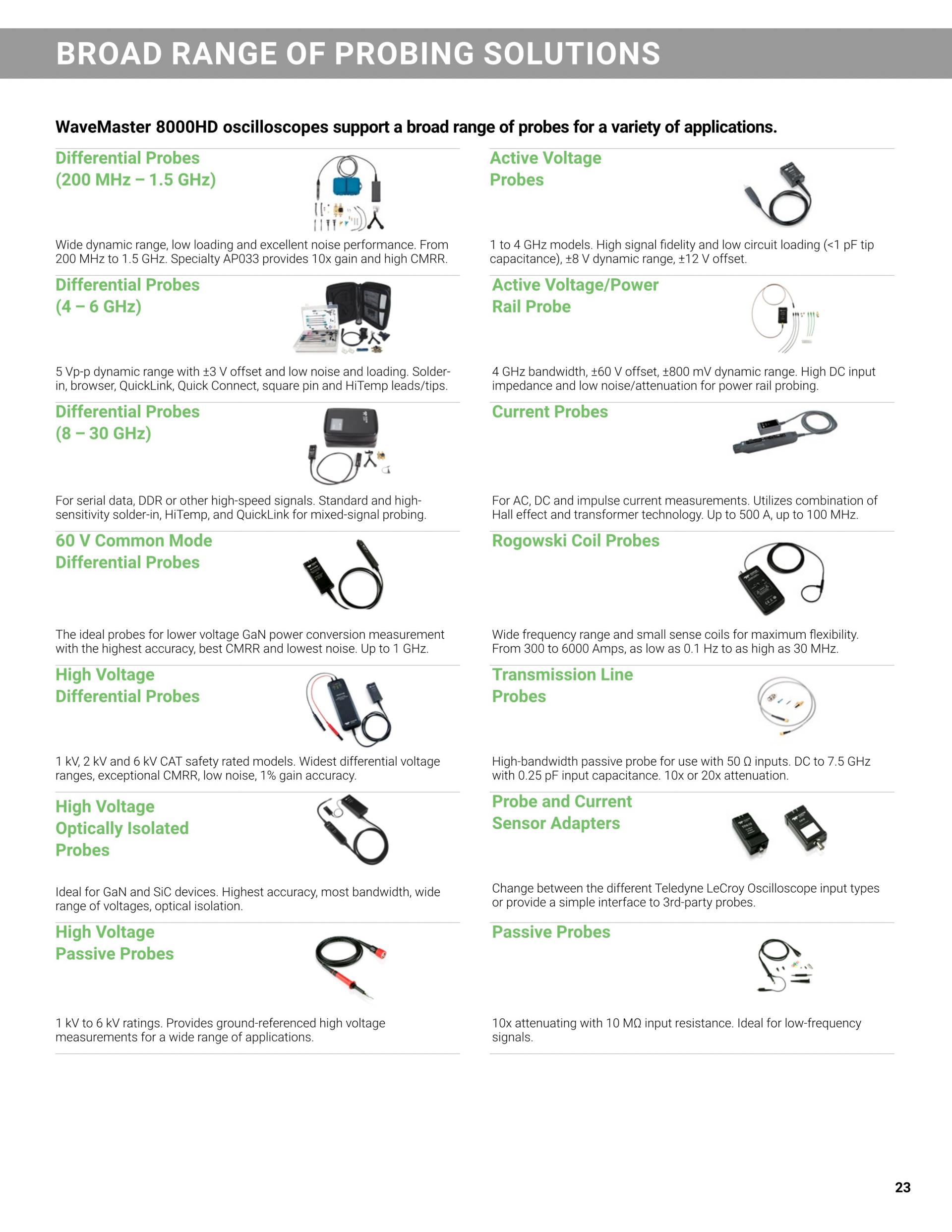

2. 최대 30GHz 대역폭의 차동 프로브
3. 최대 8Gpts 획득 메모리 옵션
4. 사이드밴드 및 명령 버스 캡처를 위한 혼합 신호 입력 기능

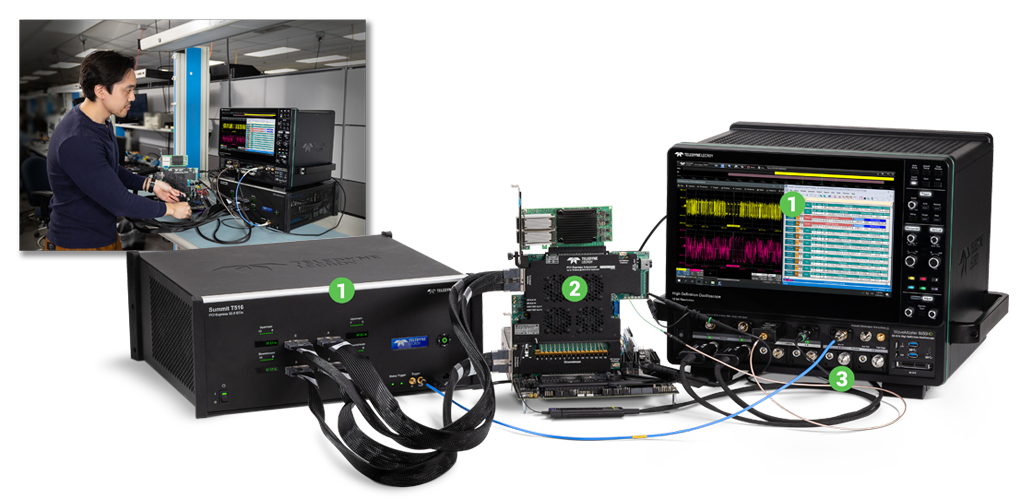

개발 주기에서 가장 어려운 문제 중 하나는 호환되지 않는 두 장치가 올바르게 상호 운용되지 않을 때 발생합니다. 그만큼 WaveMaster 8000HD는 이러한 특정 디버그 시나리오를 위해 설계되었습니다.

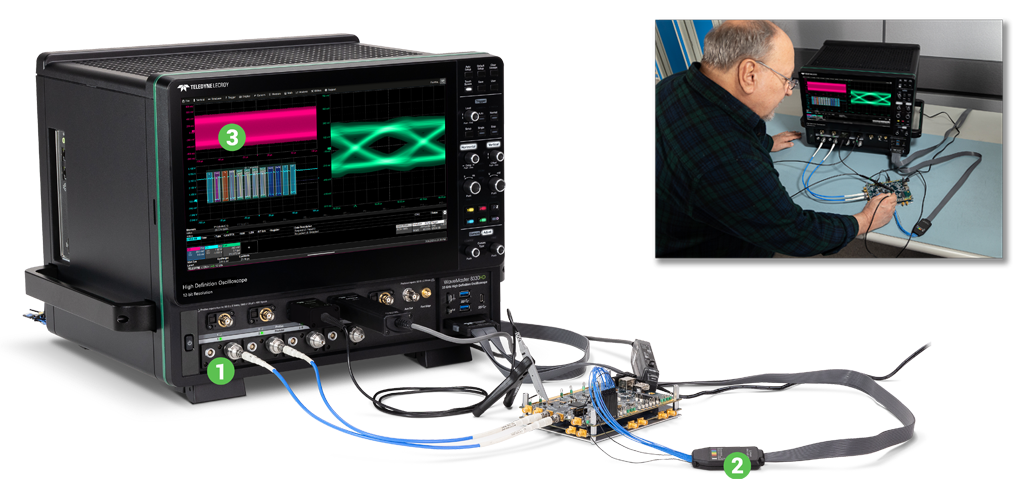

1. 크로스싱크™ Teledyne LeCroy 프로토콜 분석기와 PHY 소프트웨어 통합으로 전체 프로토콜 스택을 한 번에 보여줍니다.
2. 라이브 링크에서 데이터를 캡처하기 위한 CrossSync PHY 인터포저
3. 고속 회선, 전력 레일, 디지털 측파대 등 모든 중요한 장치 신호를 캡처하기 위한 유연한 입력

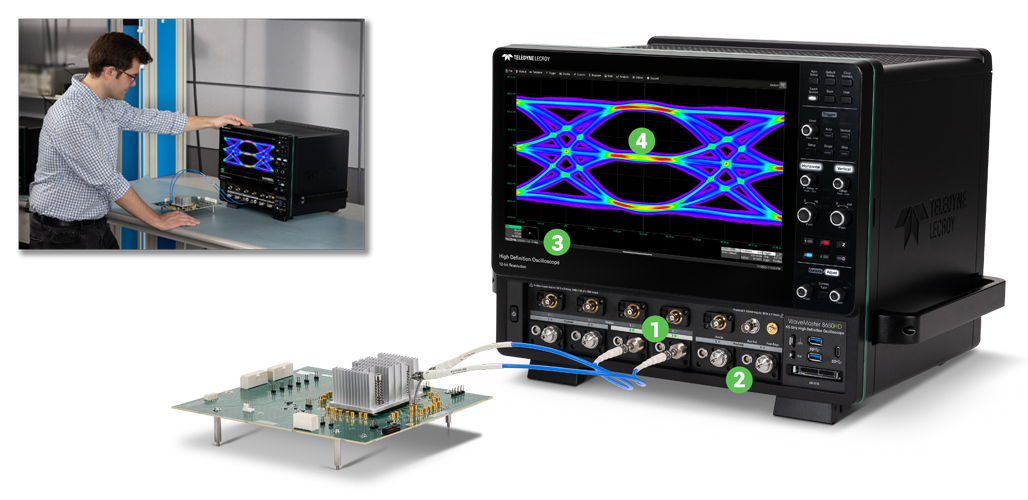

고속 인터페이스를 디버깅한다는 것은 두 개의 오실로스코프(고속 특성화용 하나와 임베디드 디버그용 하나)를 보유한다는 의미였습니다. WaveMaster 8000HD는 타협 없이 모든 것을 수행합니다.

1. 고속 회선, 전력 레일, 디지털 측파대 등 모든 중요한 장치 신호를 캡처하기 위한 유연한 입력
2. 사이드밴드 및 명령 버스 캡처를 위한 혼합 신호 입력 기능
3. 전체 샘플링 속도에서 8ms 캡처 시간을 위한 최대 100 Gpts 수집 메모리 옵션

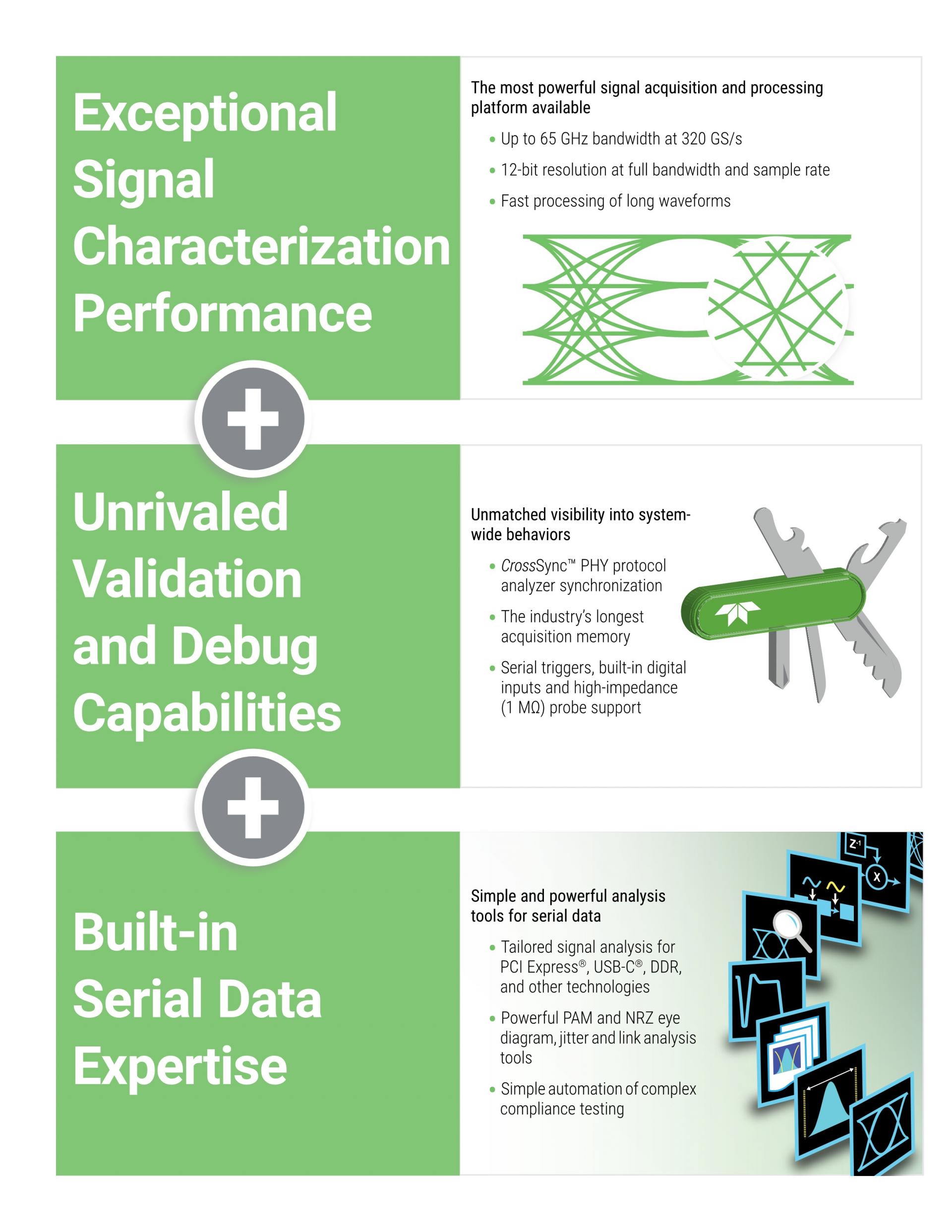

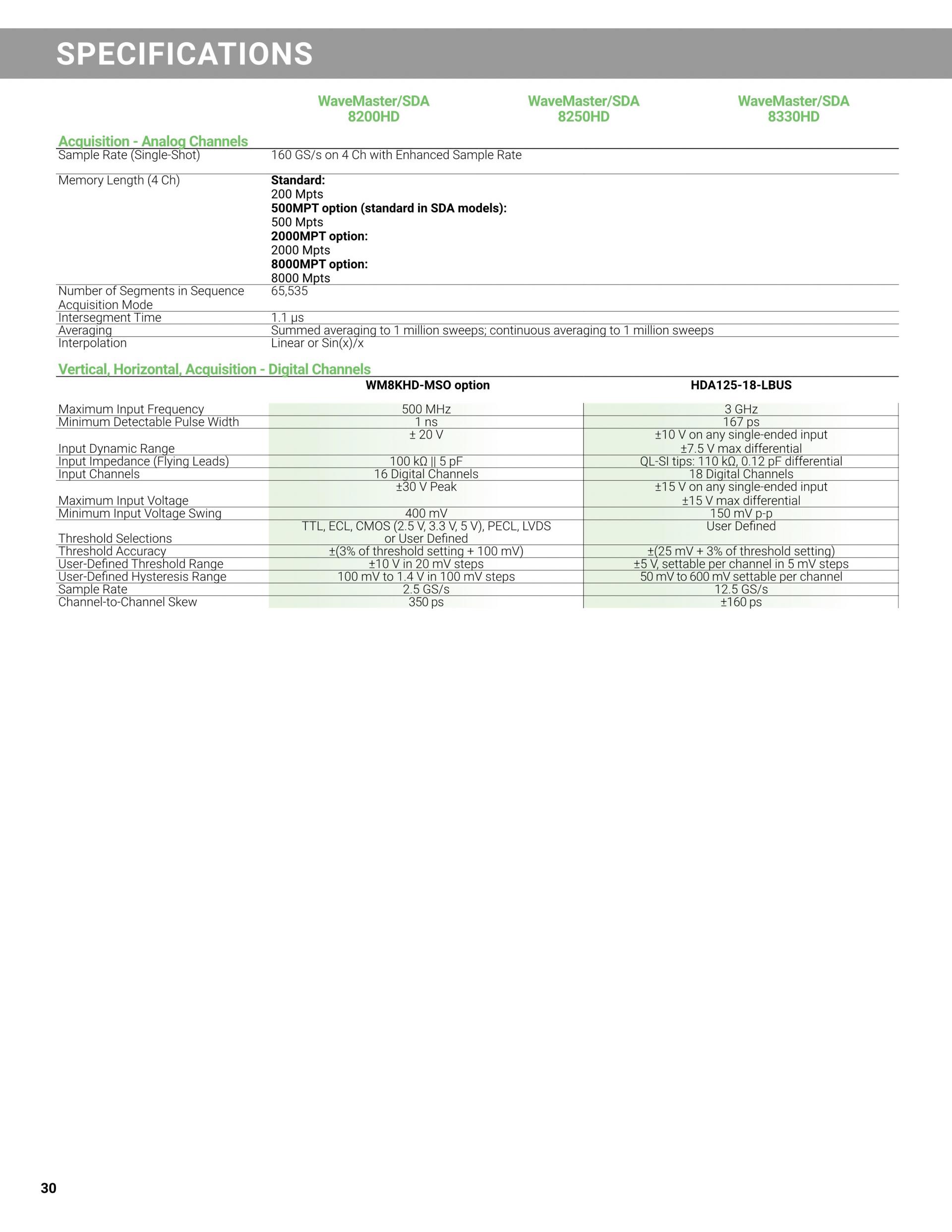

• 탁월한 신호 특성화 성능

65에서 최대 3GHz 대역폭20 GS/s

12-bit 전체 대역폭 및 샘플링 속도에서의 분해능

긴 파형의 빠른 처리

• 비교할 수 없는 검증 및 디버그 기능

CrossSync PHY 프로토콜 분석기 동기화

업계에서 가장 긴 획득 메모리

직렬 트리거, 내장 디지털 입력 및 고임피던스(1MΩ) 프로브 지원

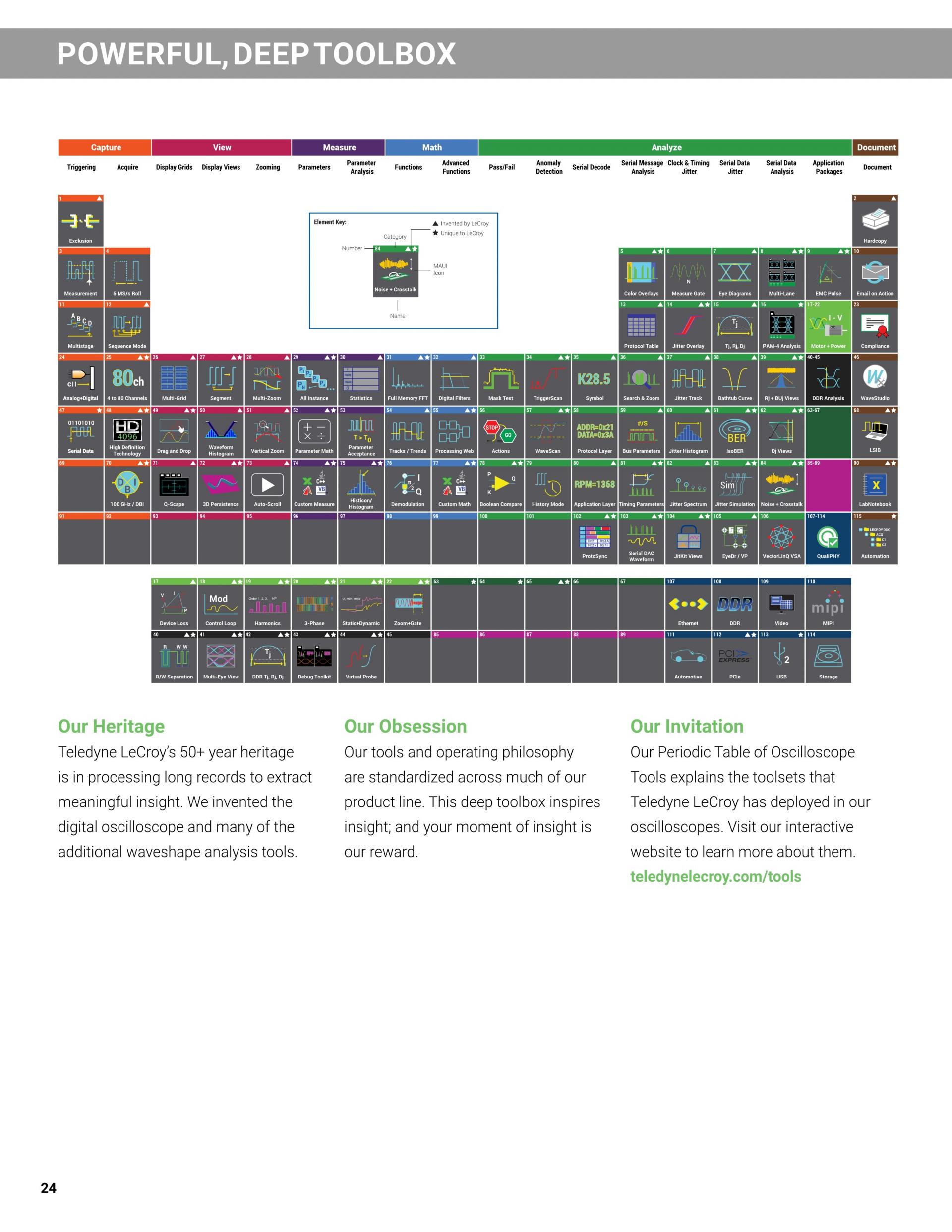

• 포괄적인 시리얼 데이터 전용 분석 툴

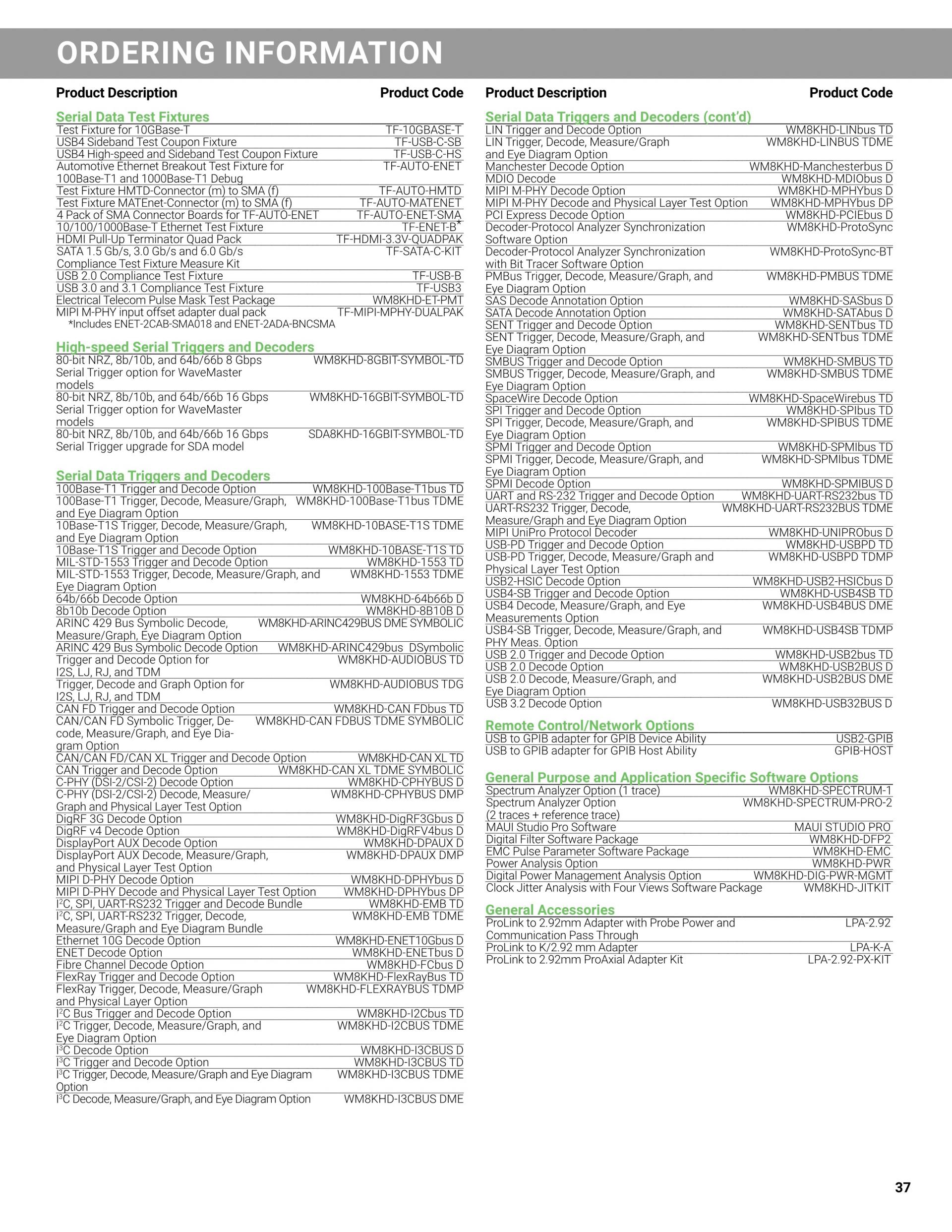

PCI Express, USB-C, DDR 및 기타 기술에 대한 맞춤형 신호 분석

강력한 PAM 및 NRZ 아이 다이어그램, 지터 및 링크 분석 도구

복잡한 컴플라이언스 테스트를 간편하게 자동화

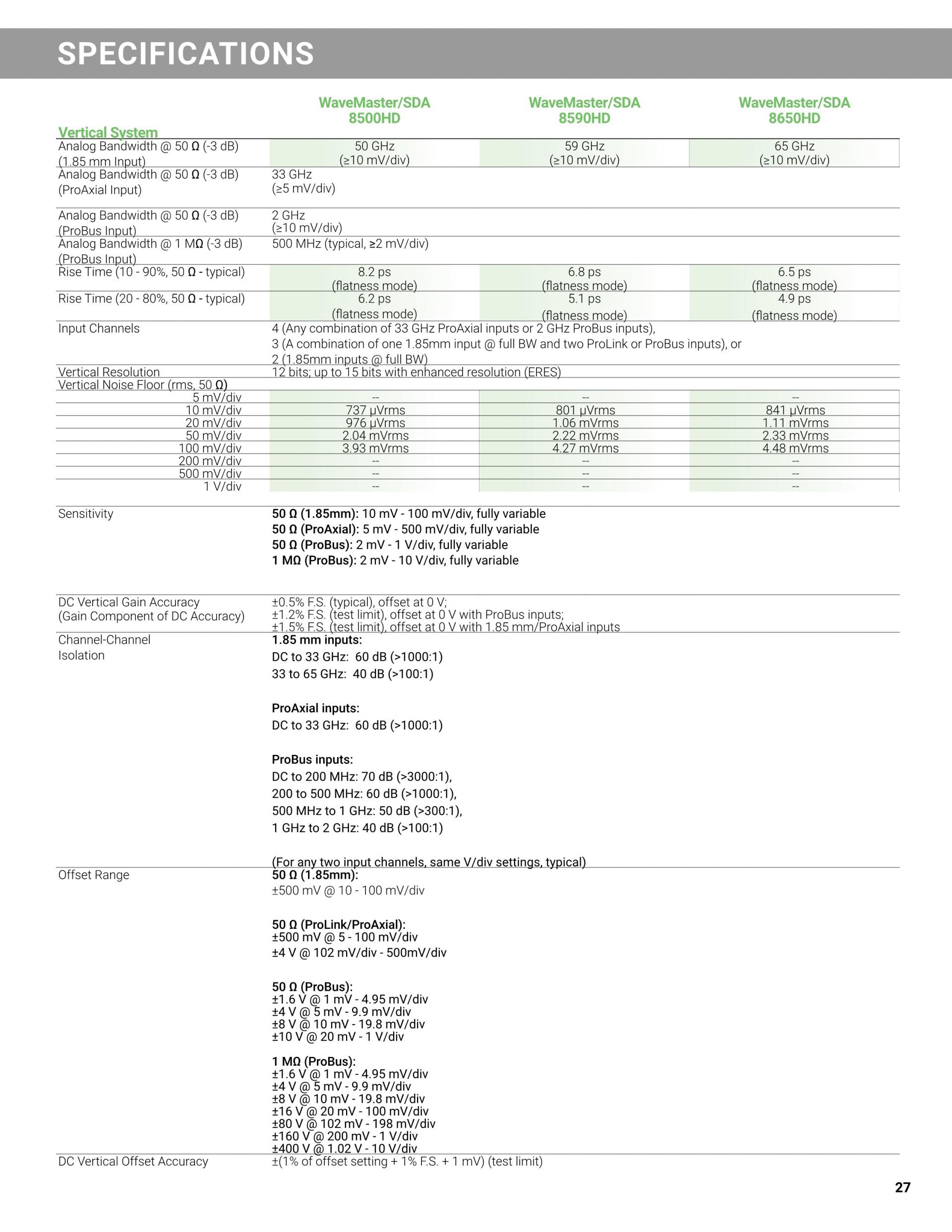

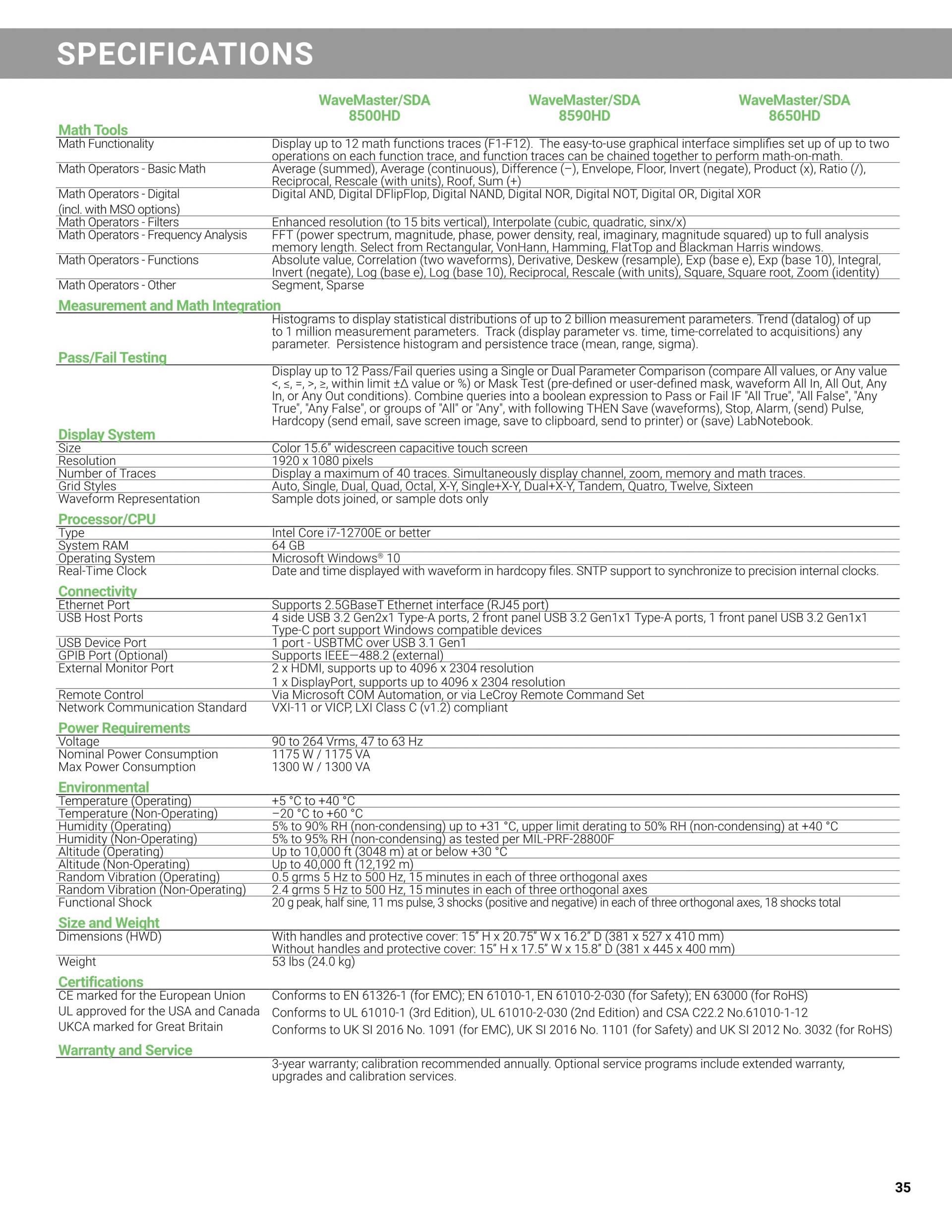

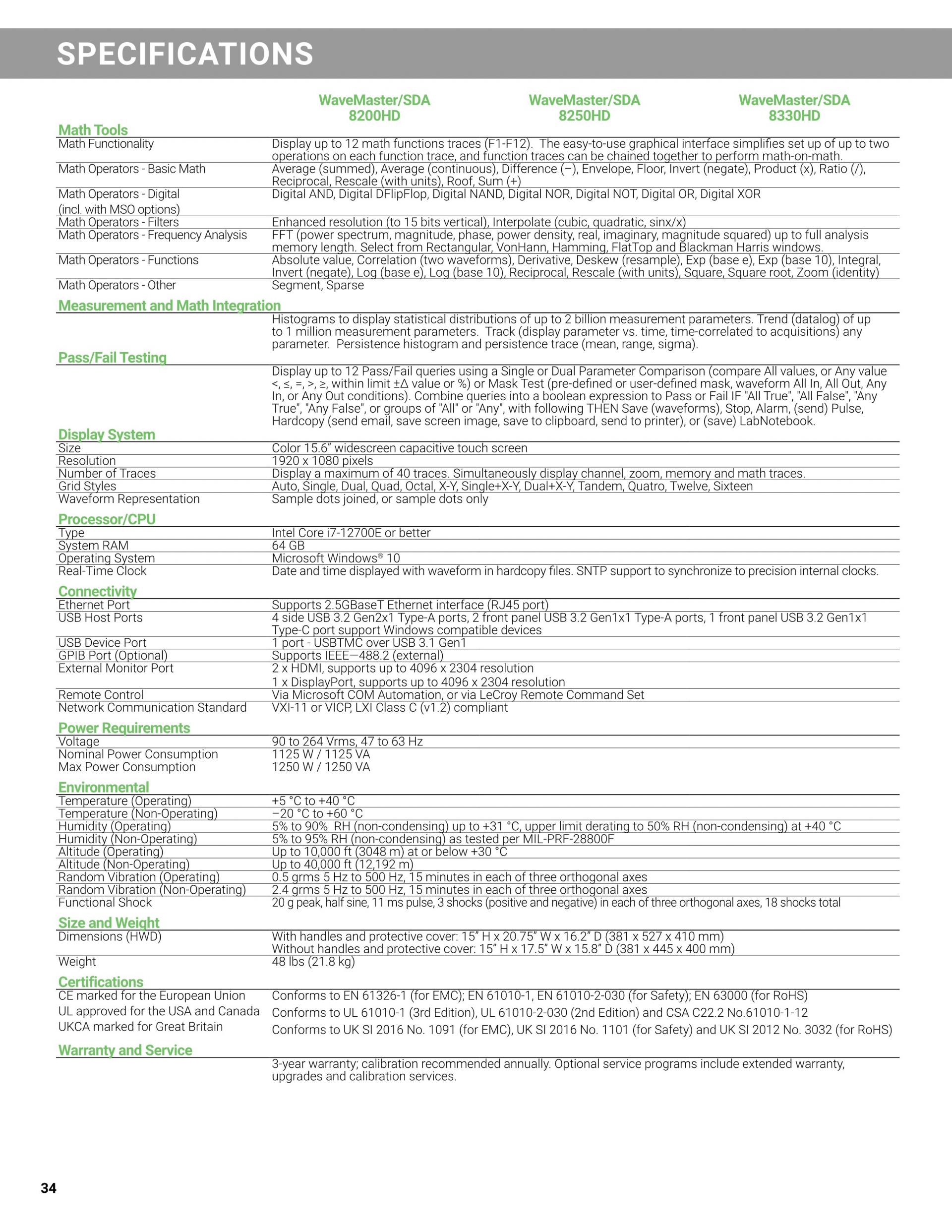

• 고대역폭, 고해상도, 빠른 처리

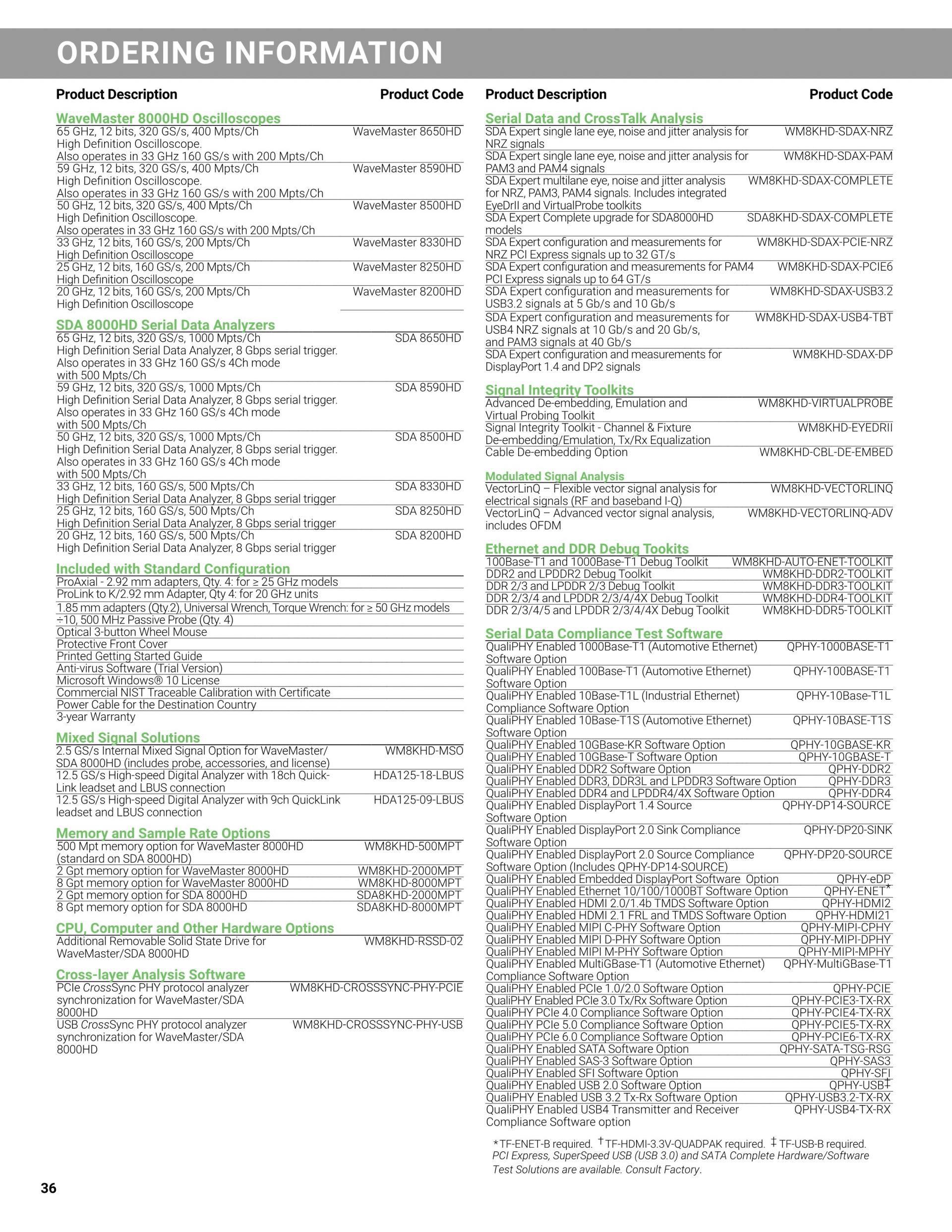

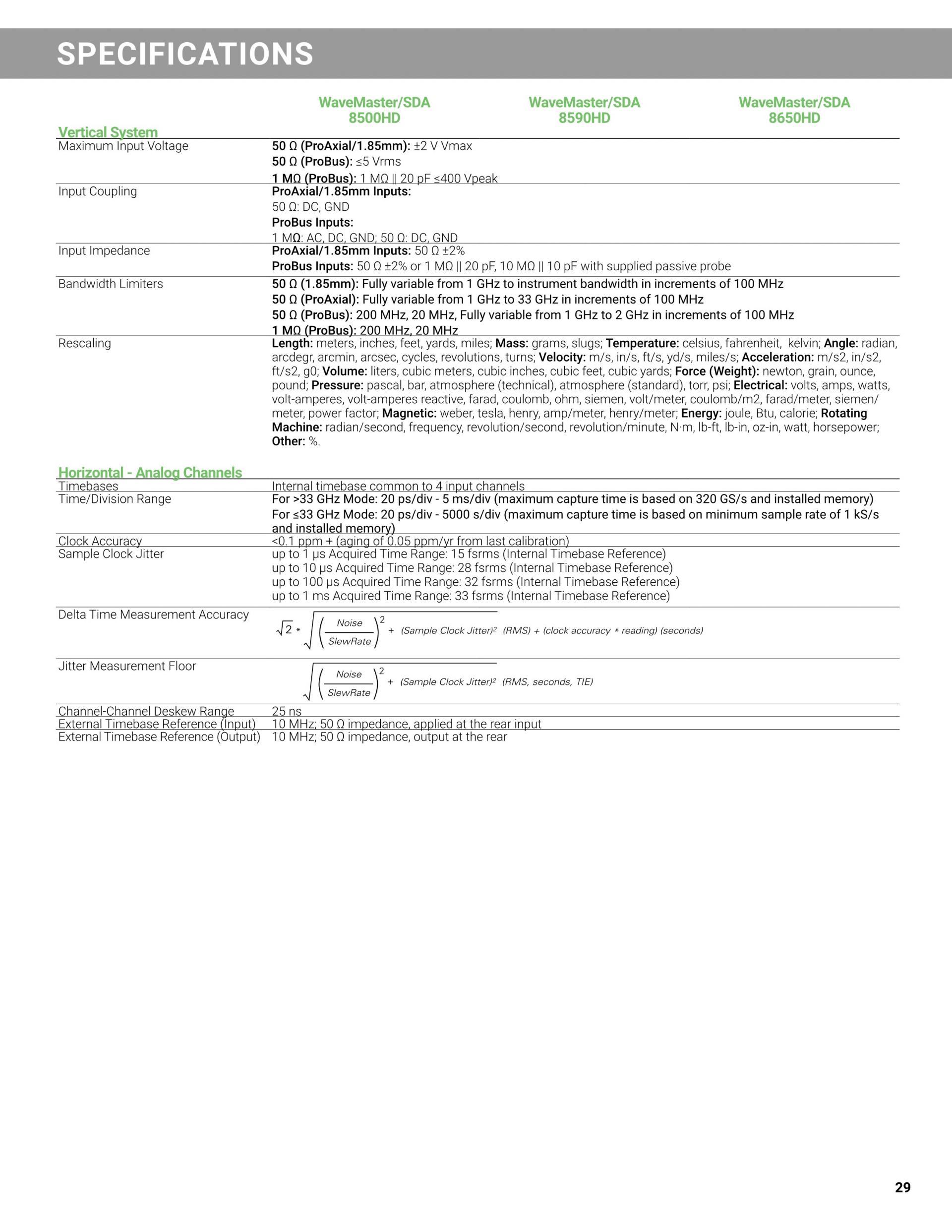

WaveMaster 8000HD 오실로스코프는 가장 강력한 고대역폭 오실로스코프 신호 수집 및 처리 플랫폼입니다.

• 65에서 최대 3GHz 대역폭20 GS/s
• 전체 대역폭 및 샘플링 속도에서 12비트
• 모든 세부 사항을 캡처할 수 있는 최대 8 Gpts 수집 메모리
• 복잡한 신호를 빠르게 처리할 수 있는 64GB RAM을 갖춘 동급 최고의 PC 시스템

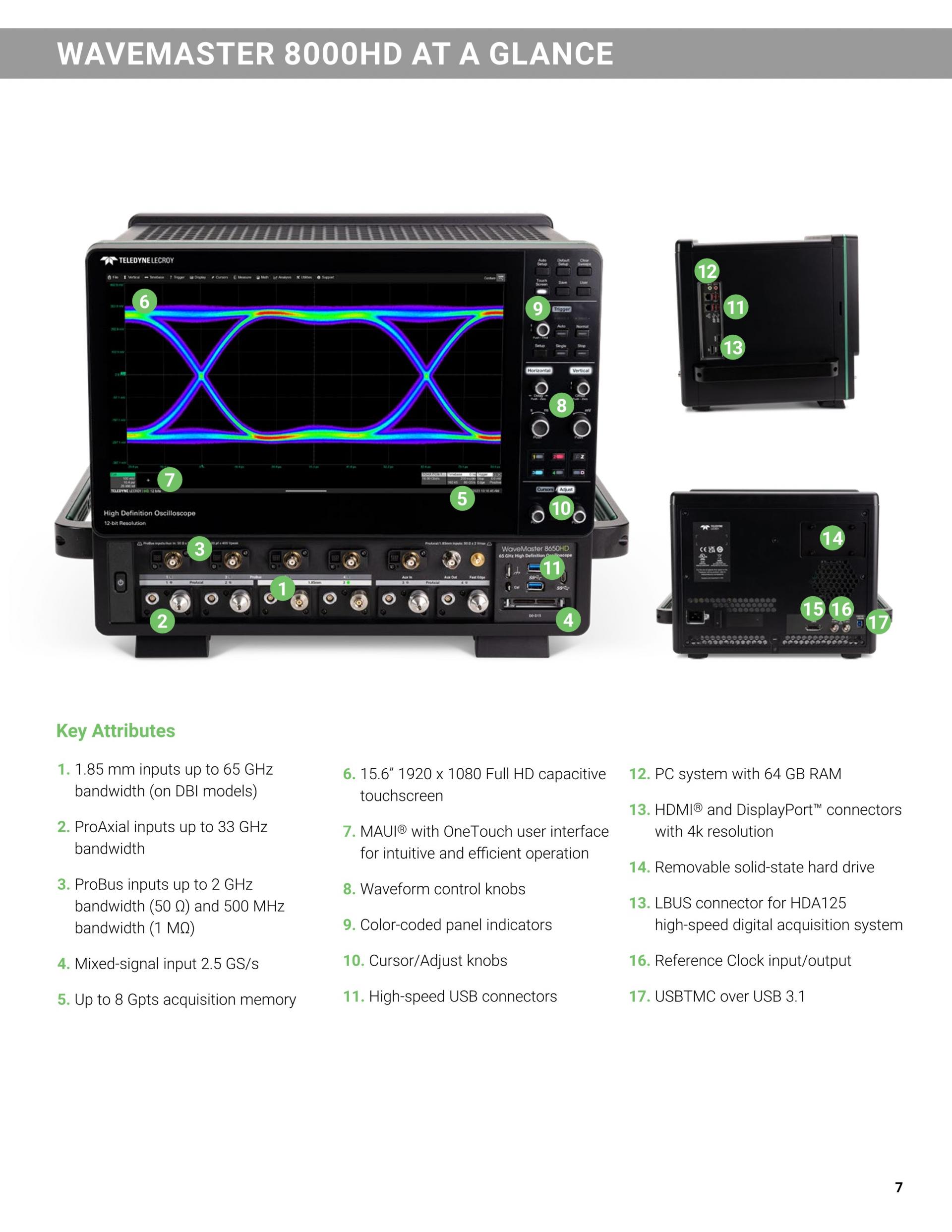

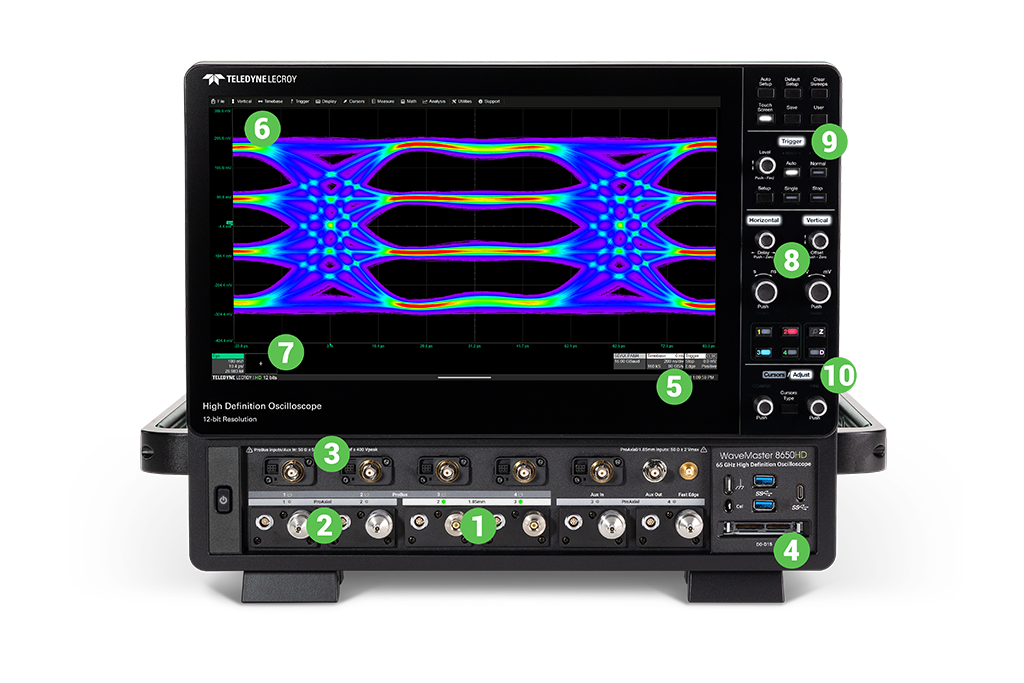

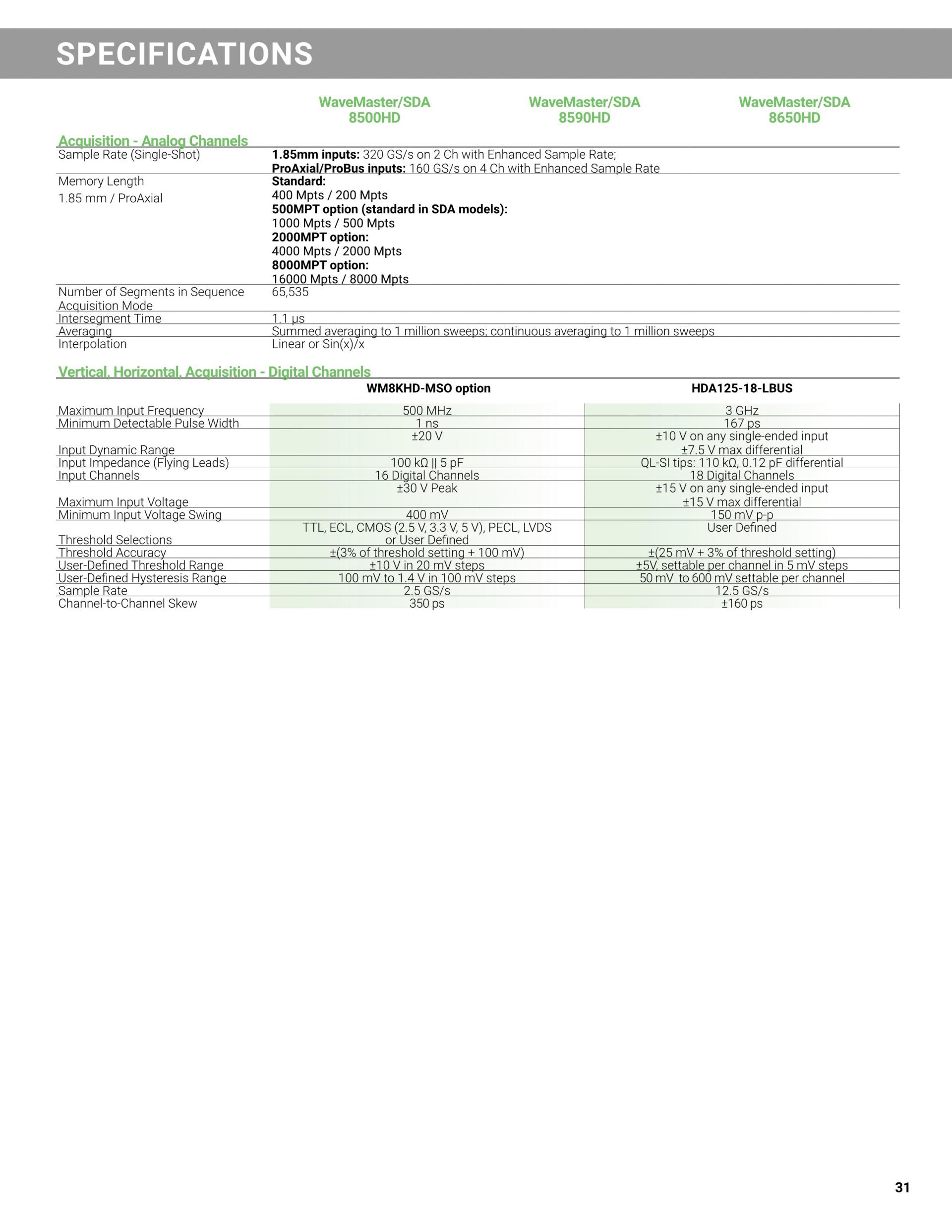

1. 1.85mm 입력, 최대 65GHz 대역폭

2. 최대 33GHz 대역폭의 ProAxial 입력

3. 최대 2GHz 대역폭(50Ω) 및 500MHz 대역폭(1MΩ)의 ProBus 입력

4. 혼합 신호 입력 2.5GS/s

5. 전체 대역폭에서 최대 100ms 획득으로 긴 이벤트를 자세히 볼 수 있습니다.

6. 15.6" 1920 x 1080 Full HD 정전식 터치스크린

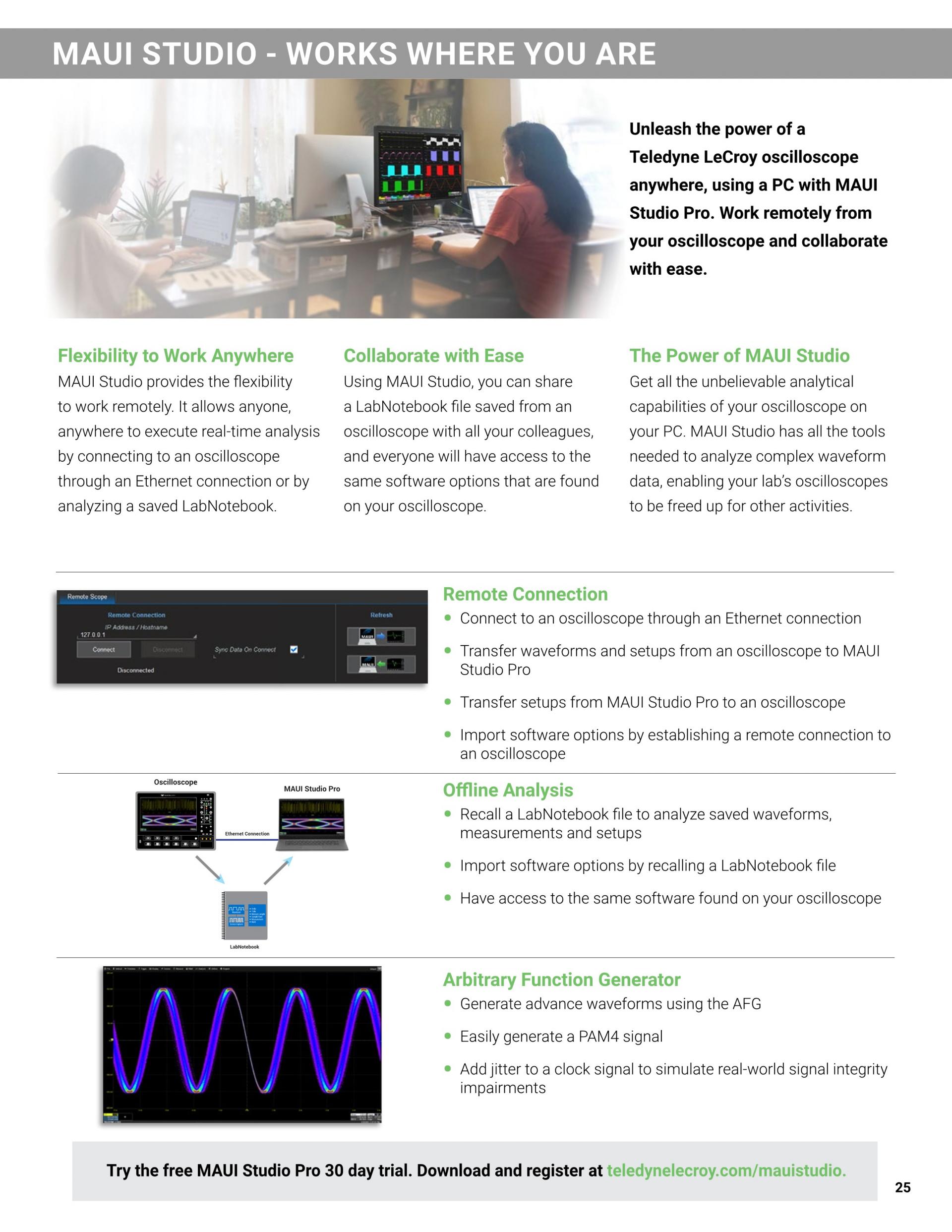

7. 직관적이고 효율적으로 조작할 수 있는 MAUI 원터치 사용자 인터페이스

8. 파형 제어 노브

9. 색상으로 구분된 패널 표시기

10 커서/조정 노브

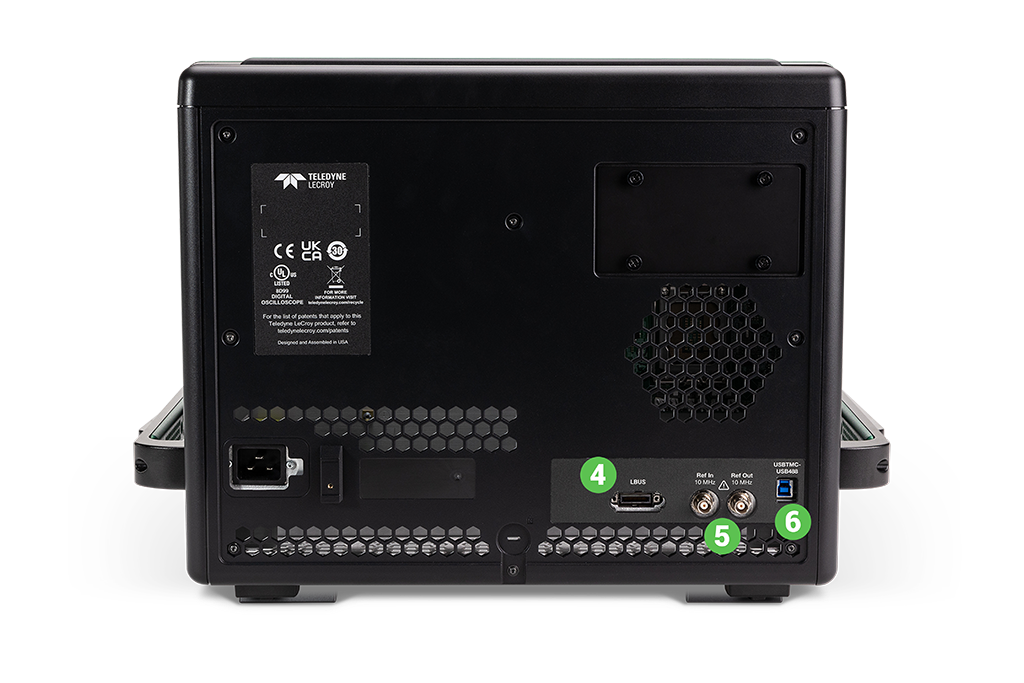

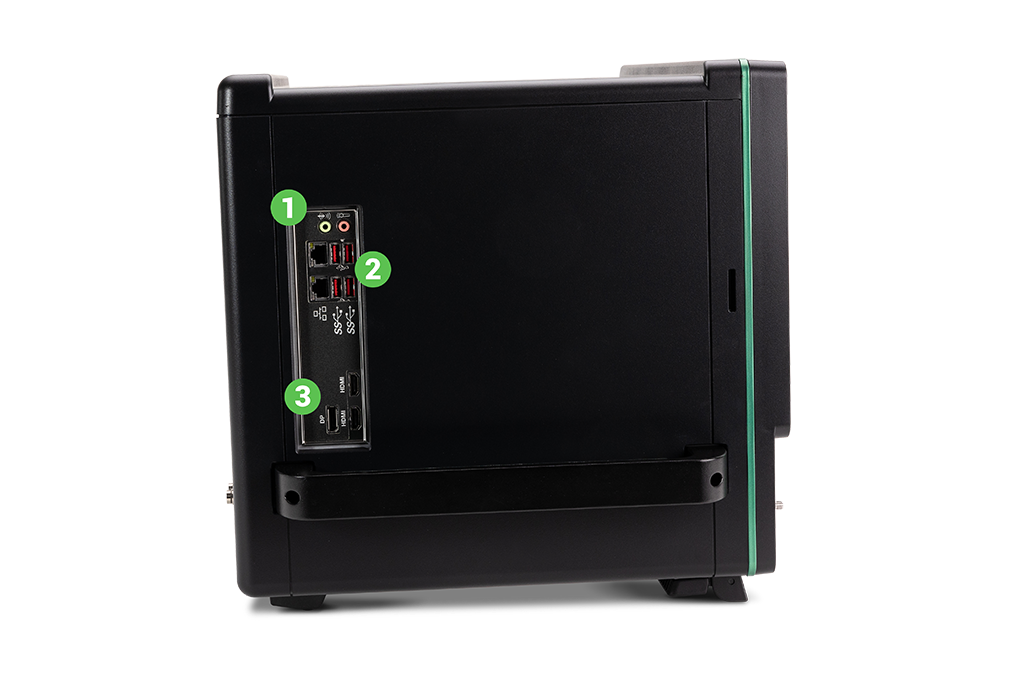

1. 파형 데이터의 빠른 처리를 위한 64GB RAM을 갖춘 동급 최고의 오실로스코프 PC 시스템

2. 고속 USB 연결

3. HDMI 및 DisplayPort 커넥터 모두에서 4k 외부 디스플레이 연결

4. LBUS 커넥터 - DDR 명령 버스 및 기타 디지털 신호의 고속 획득을 위해 HDA125와 호환 가능

5. 다른 장비에 연결하기 위한 기준 클럭 입력/출력 커넥터

6. 빠른 데이터 오프로드를 위해 USB 3.1을 통한 USBTMC(테스트 및 측정 클래스)

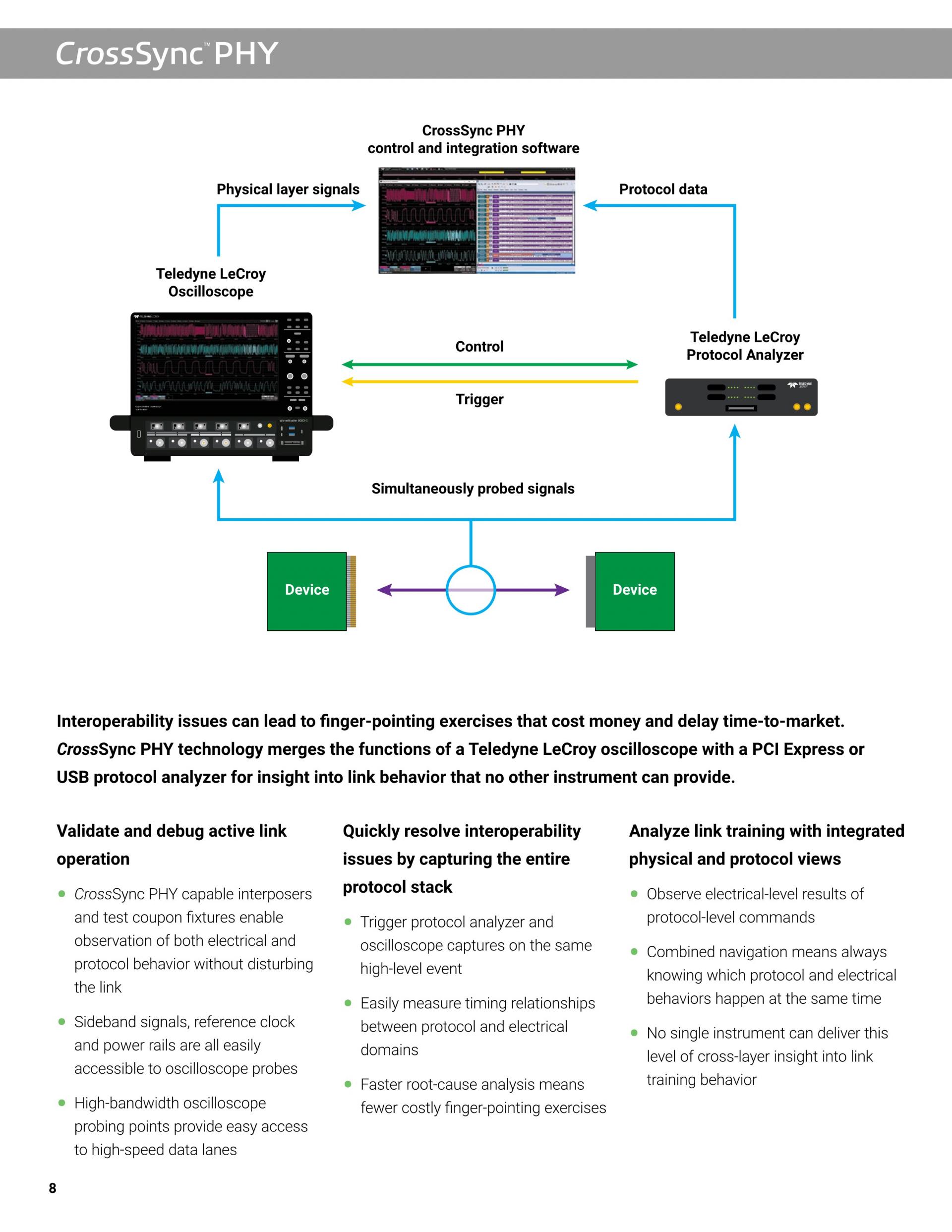

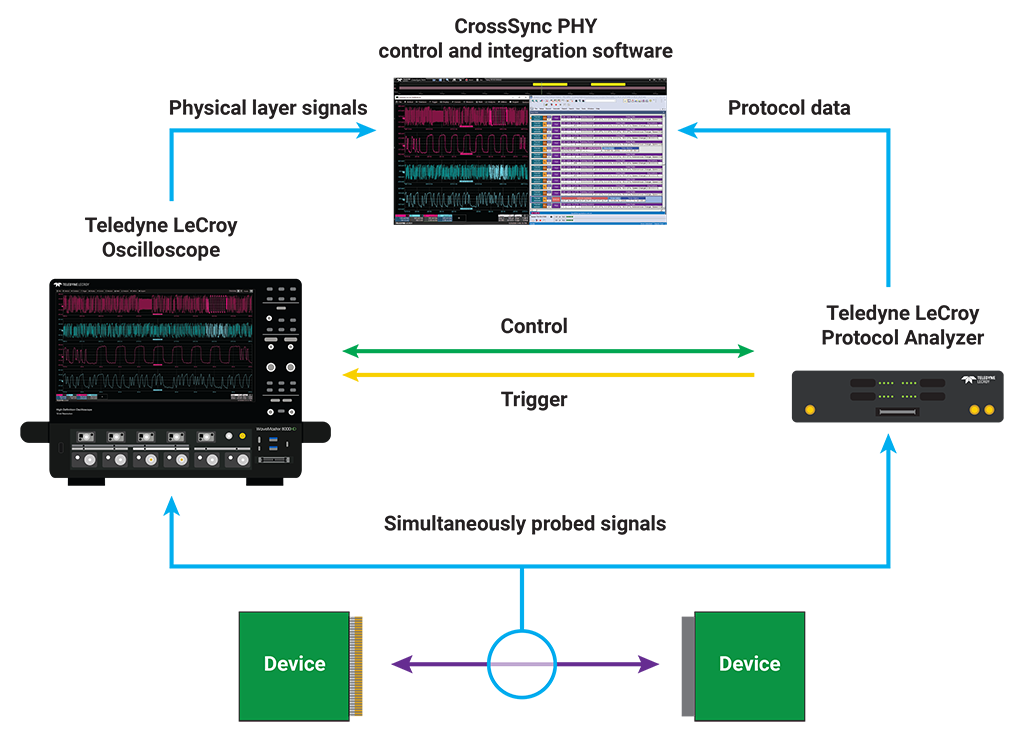

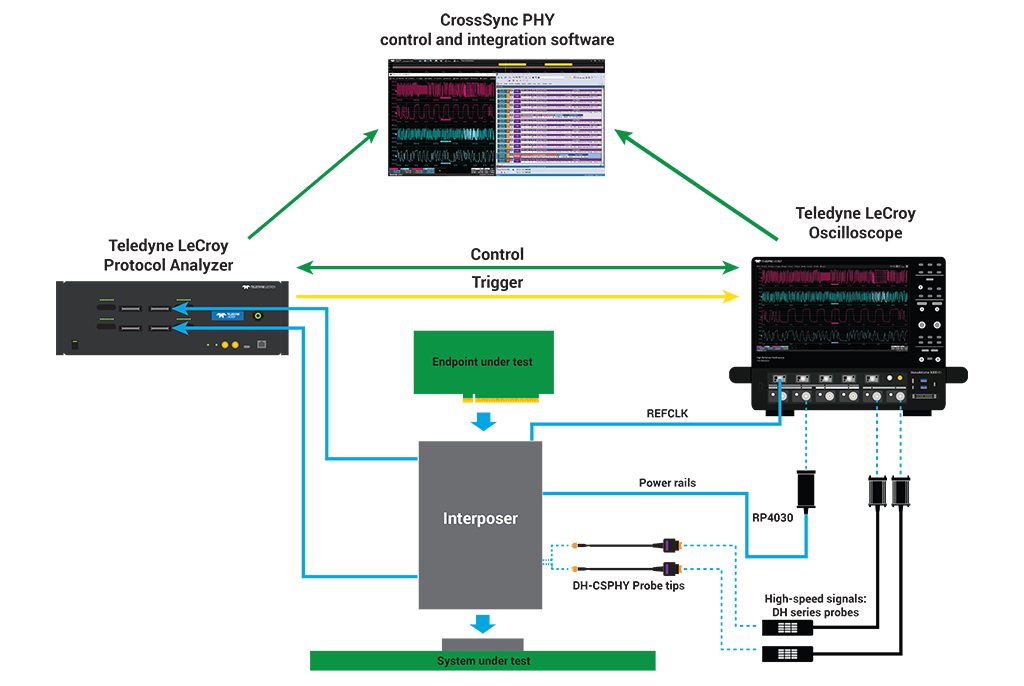

• CrossSync PHY 프로토콜 분석기 및 오실로스코프 동기화

Teledyne LeCroy CrossSync PHY 소프트웨어와 인터포저는 Teledyne LeCroy 프로토콜 분석기와 오실로스코프의 기능을 원활하게 통합하여 다른 장비가 제공할 수 없는 링크 동작에 대한 통찰력을 제공합니다.

• 활성 링크 작업 유효성 검사 및 디버그
• 전체 프로토콜 스택을 캡처하여 상호 운용성 문제를 신속하게 해결
• 통합된 물리적 및 프로토콜 보기로 링크 트레이닝 분석

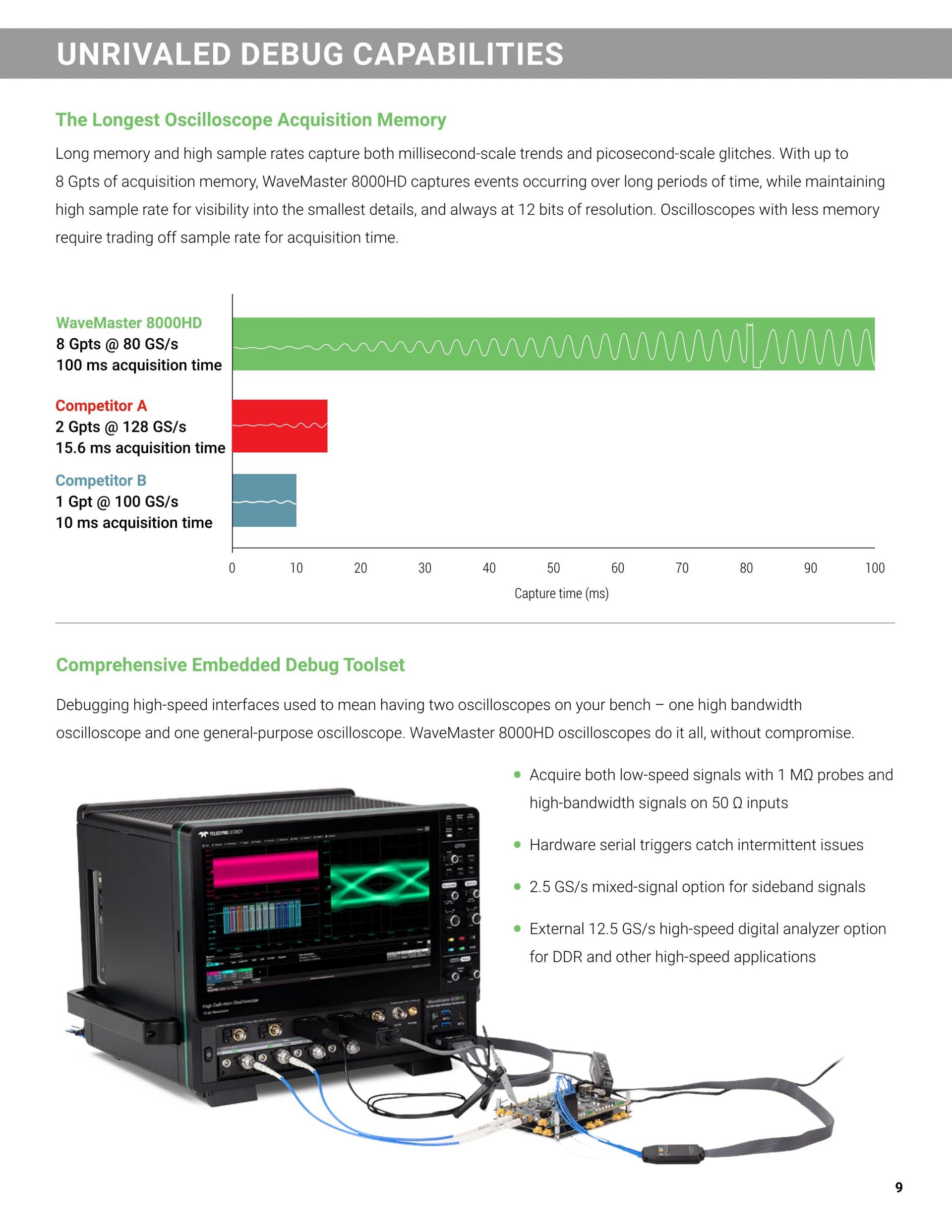

• 업계에서 가장 긴 오실로스코프 획득 메모리

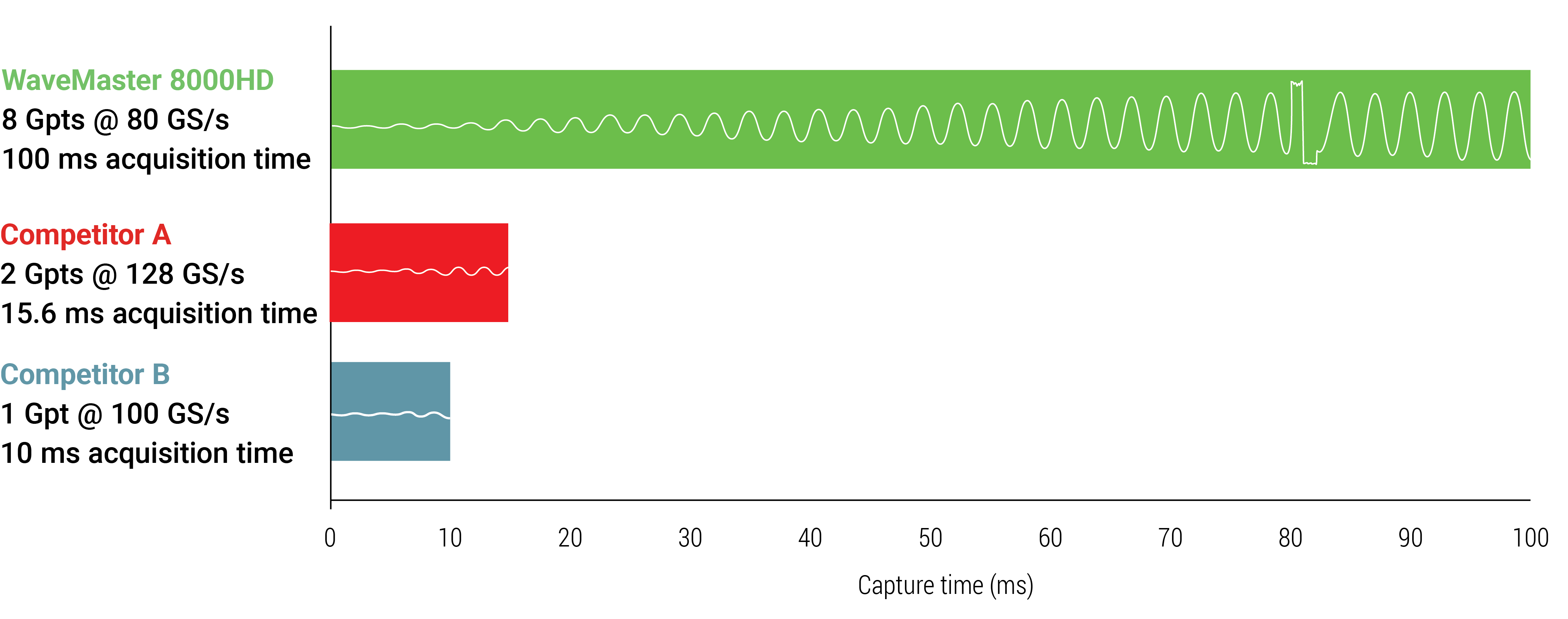

최대 8Gpt의 획득 메모리로, WaveMaster 8000HD는 가장 작은 세부 사항까지 볼 수 있도록 높은 샘플링 속도를 유지하면서 장기간에 걸쳐 발생하는 이벤트를 캡처합니다.

• 전체 대역폭에서 최대 100ms의 데이터를 수집하며 항상 12비트 분해능을 유지합니다.
• 긴 메모리와 높은 샘플링 속도는 밀리초 규모의 추세와 피코초 규모의 글리치를 모두 캡처합니다.
• 메모리가 더 적은 오실로스코프는 획득 시간을 위해 샘플링 속도를 절충해야 합니다.

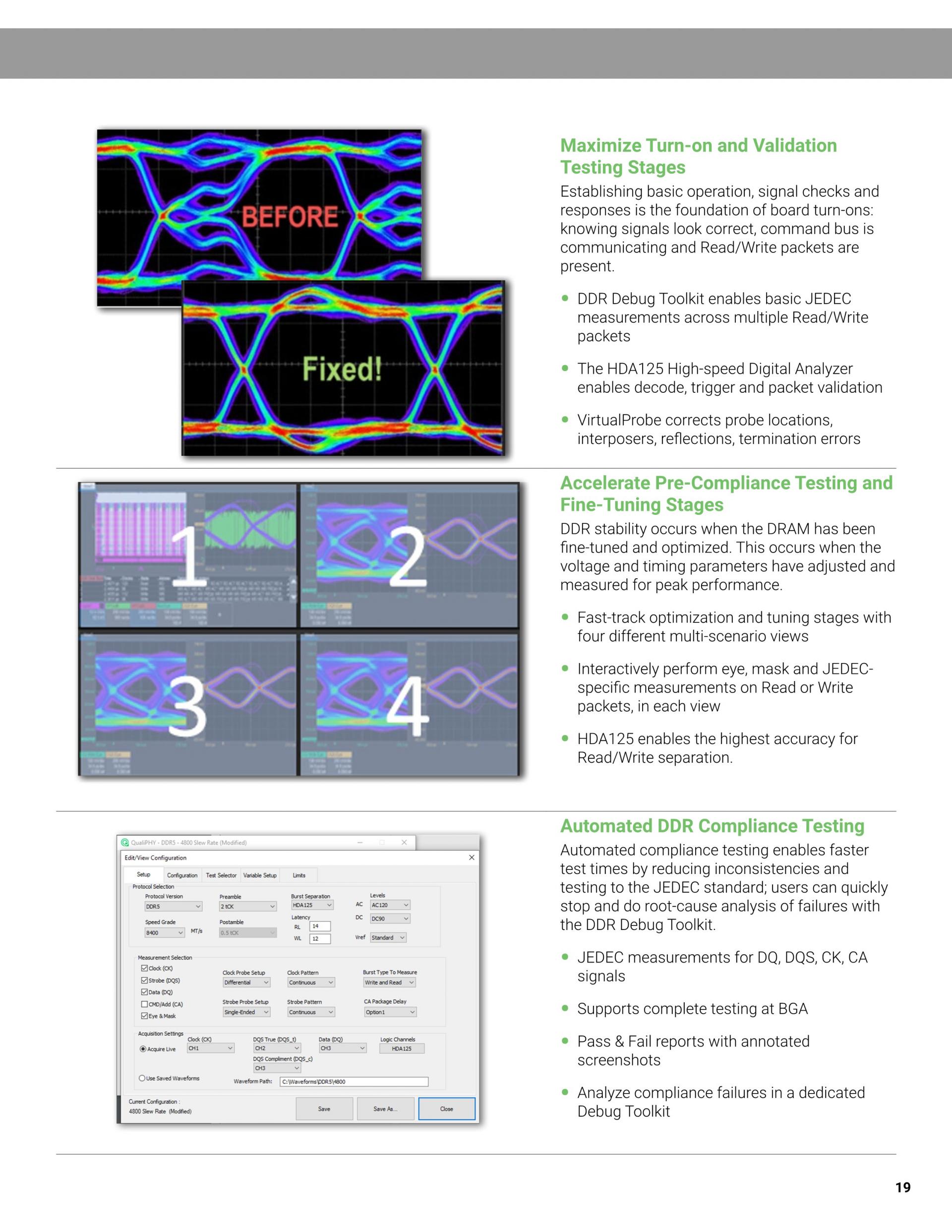

• 포괄적인 임베디드 디버그 도구 세트

고속 인터페이스를 디버깅하려면 벤치에 두 개의 오실로스코프(고대역폭 오실로스코프 하나와 범용 오실로스코프 하나)가 있어야 합니다. WaveMaster 8000HD 오실로스코프는 성능 저하 없이 모든 기능을 수행합니다.

• 패시브 1MΩ 프로브를 사용하여 저속 신호와 50Ω 입력에서 고대역폭 신호를 모두 획득(어댑터 필요 없음)

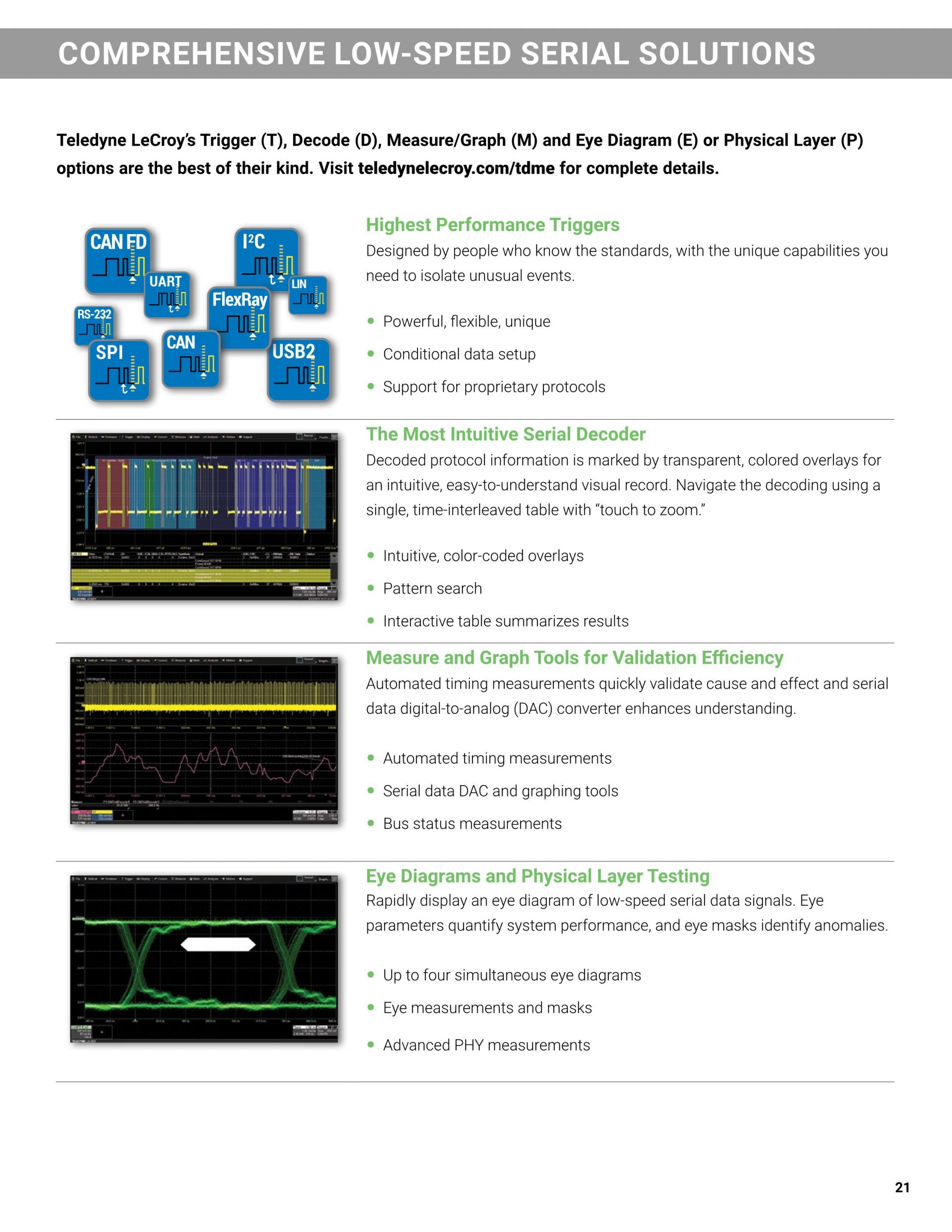

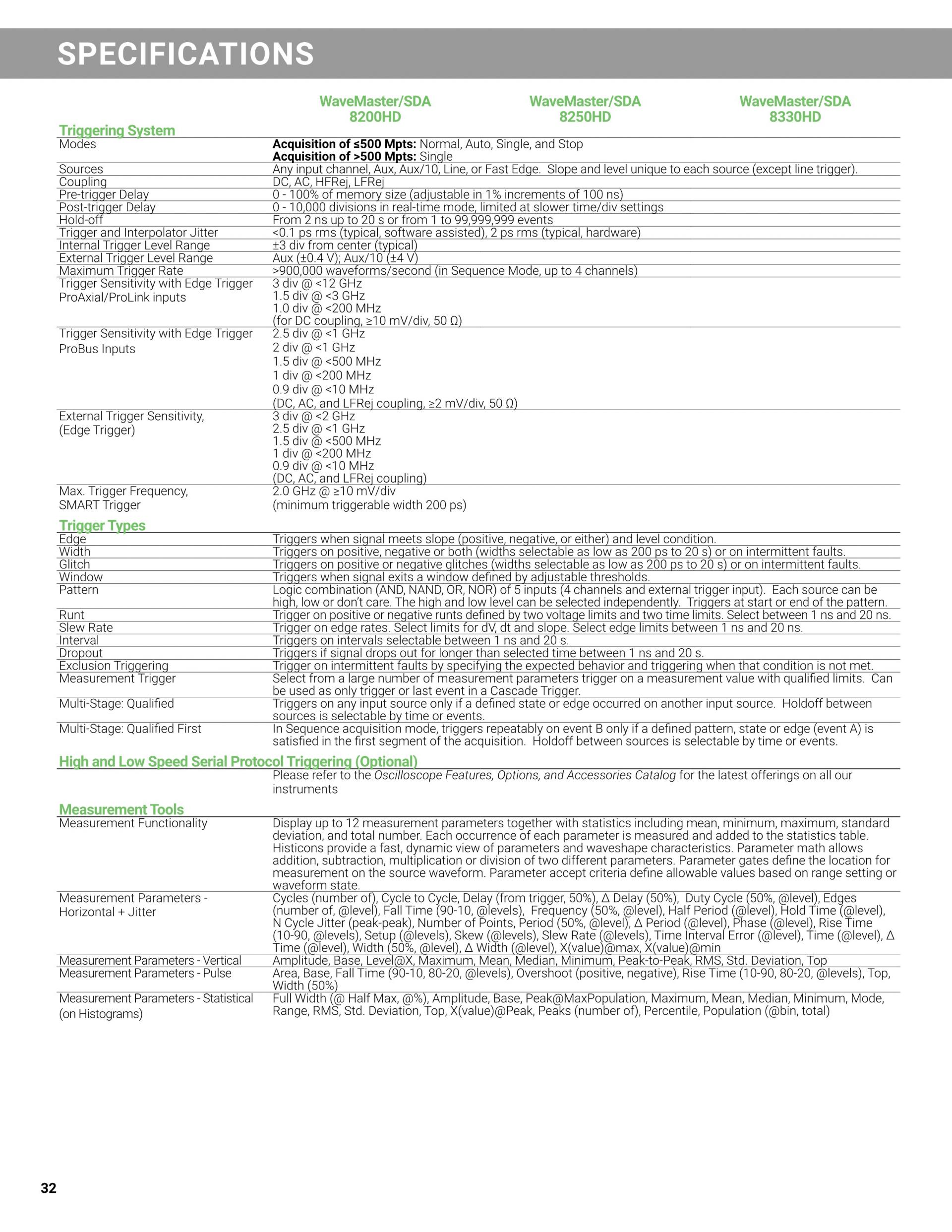

• 간헐적인 문제를 포착하기 위한 하드웨어 직렬 트리거
• 측파대 신호용 2.5GS/s 혼합 신호 옵션
• DDR 및 기타 고속 애플리케이션을 위한 외부 12.5GS/s 혼합 신호 옵션
