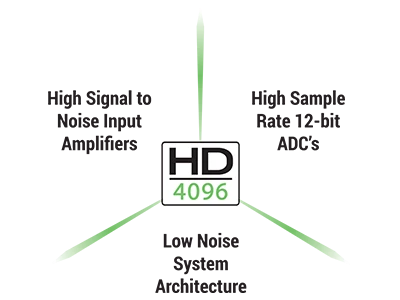

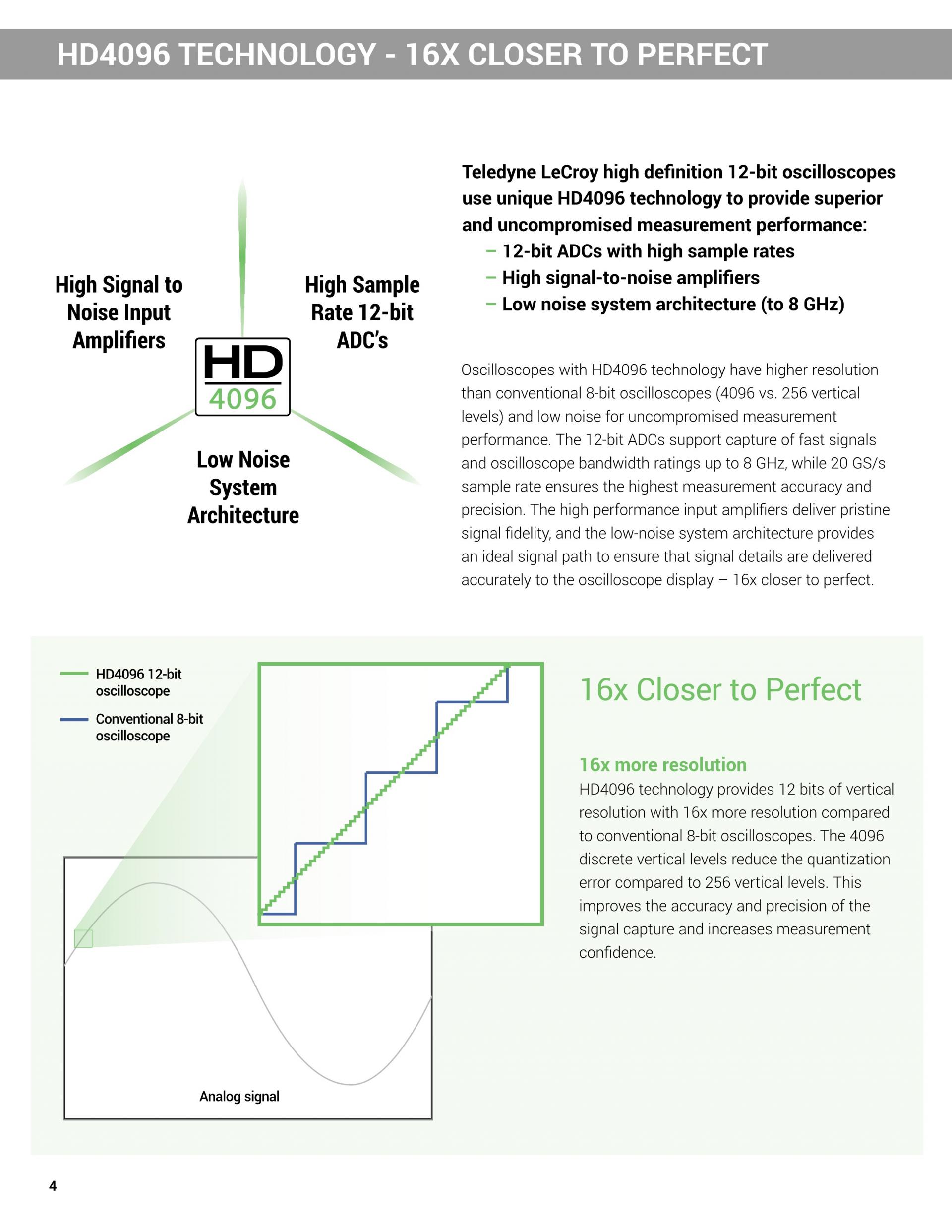

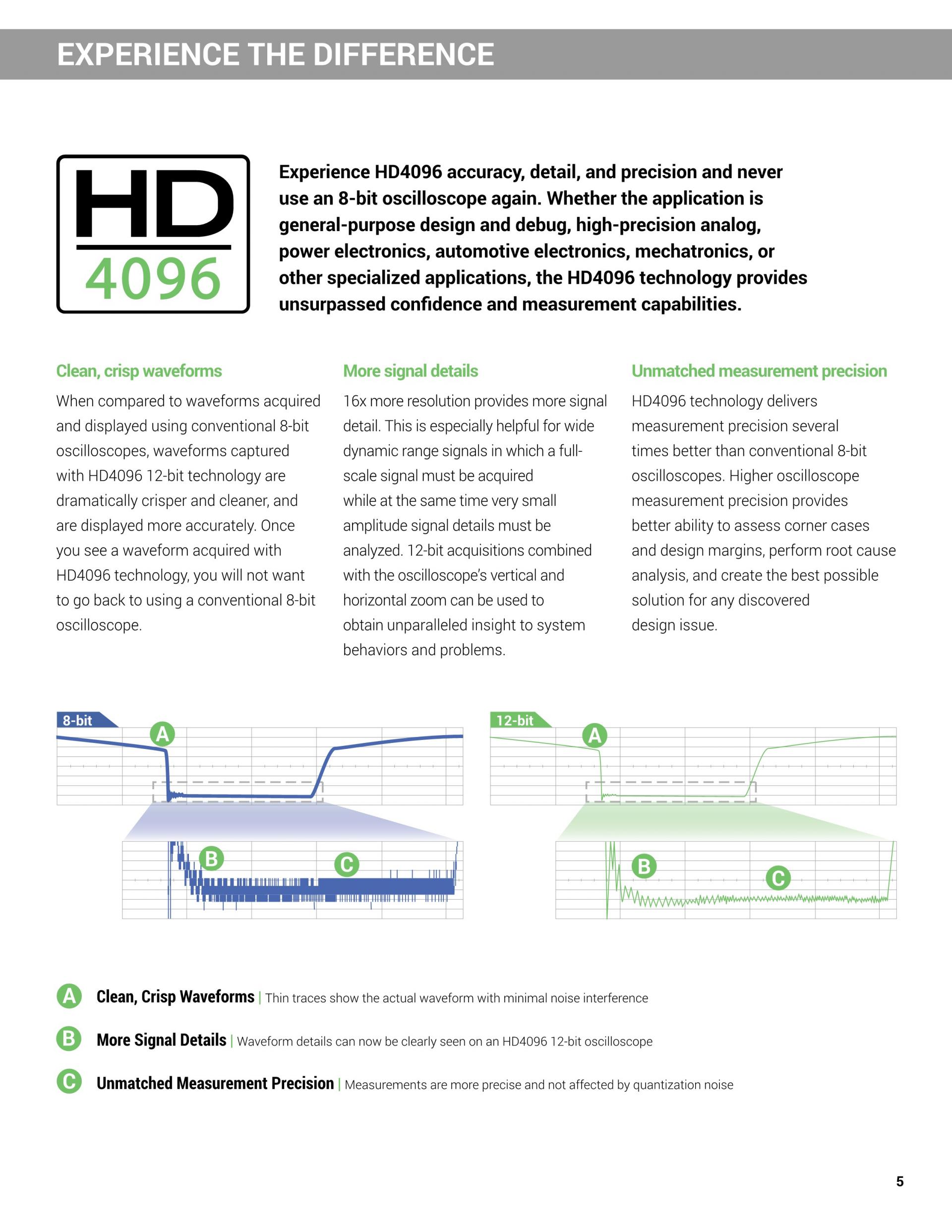

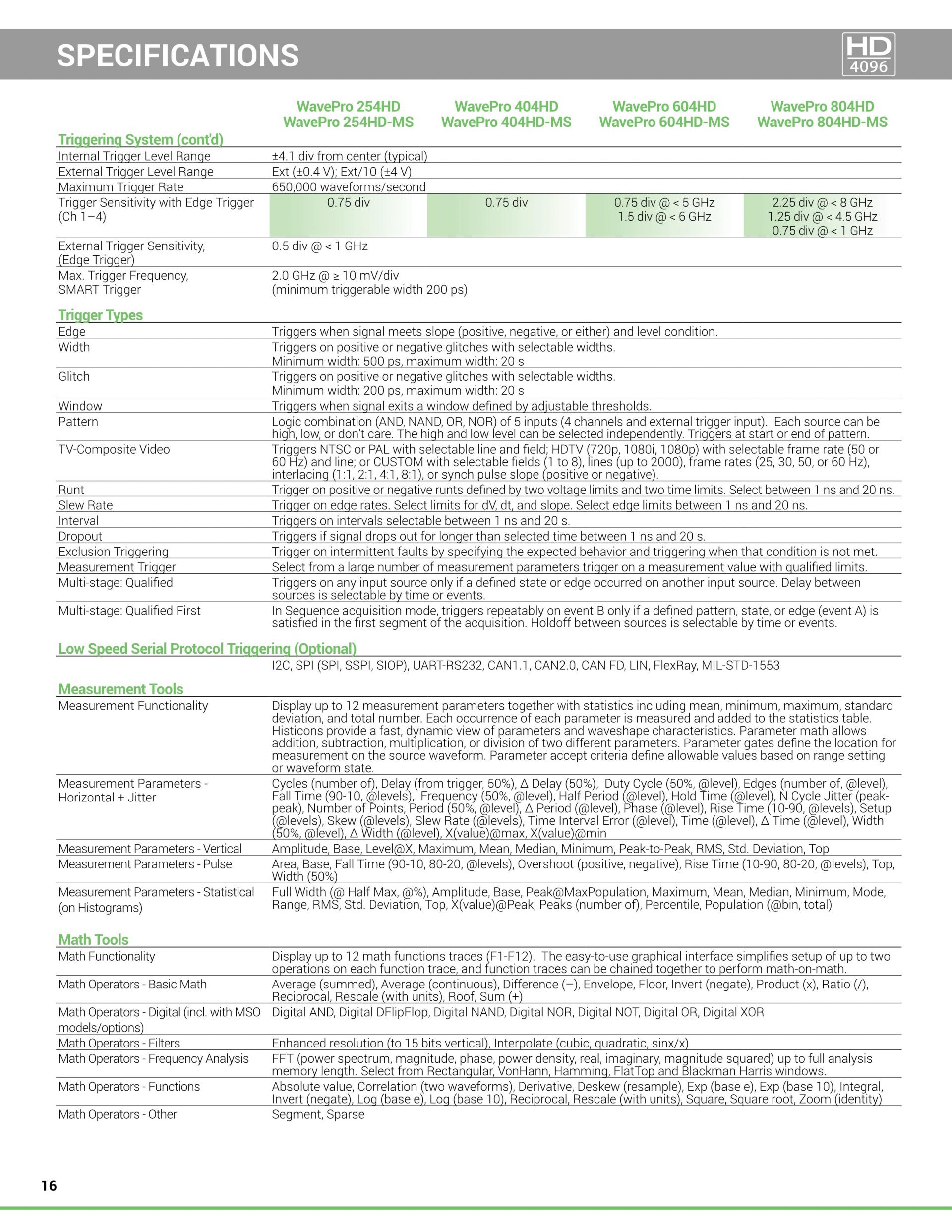

HD4096 기술은 8 GHz 대역폭에서 12비트 수직 분해능을 지원합니다.

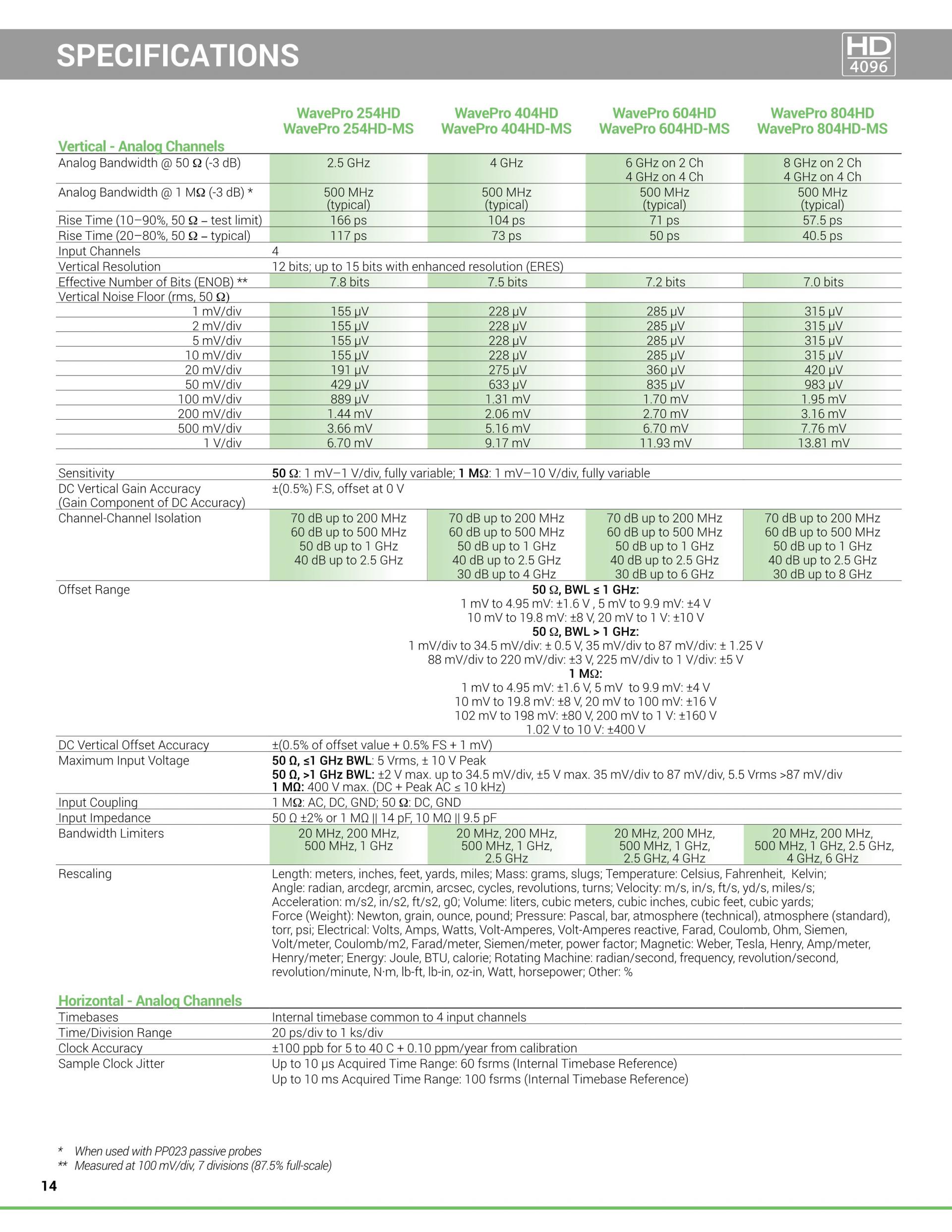

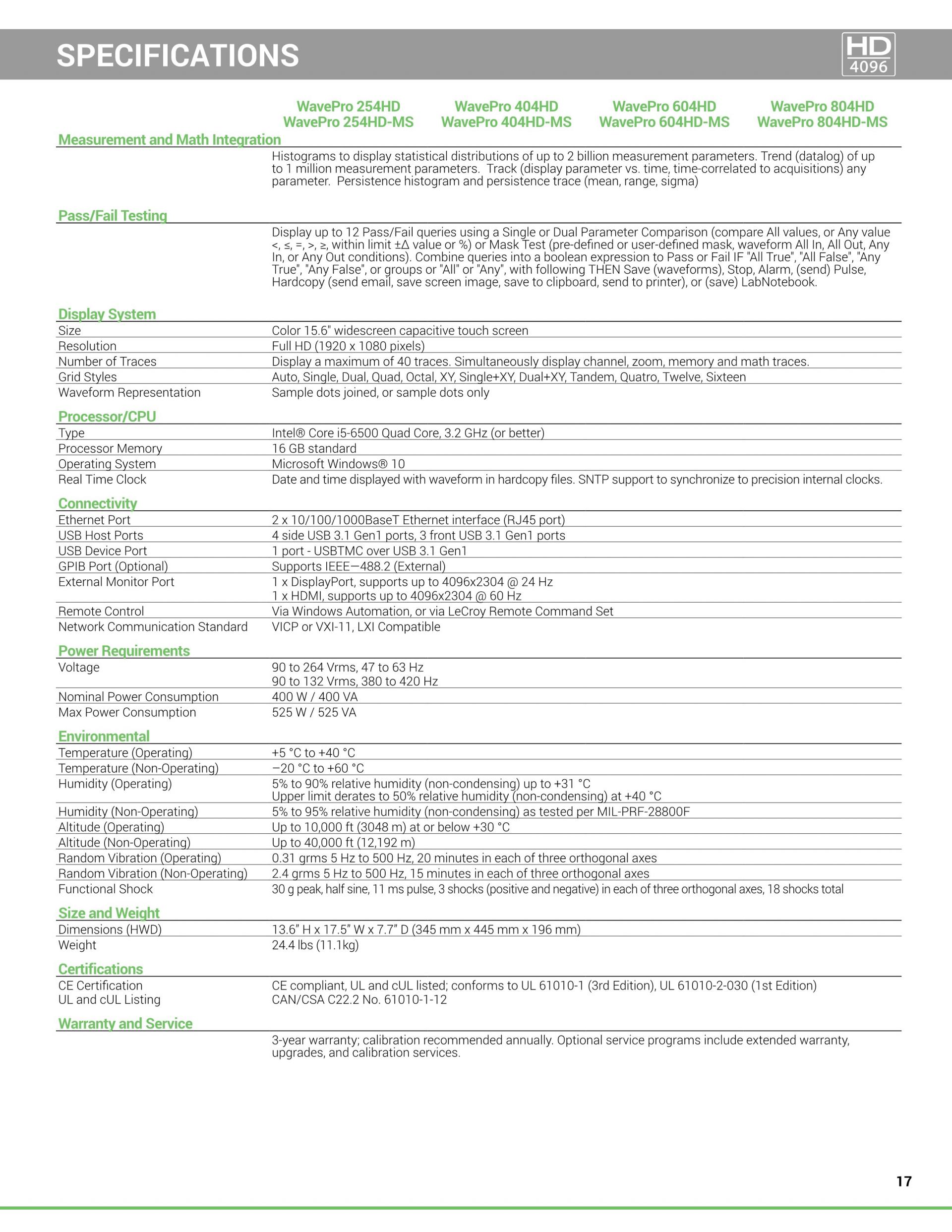

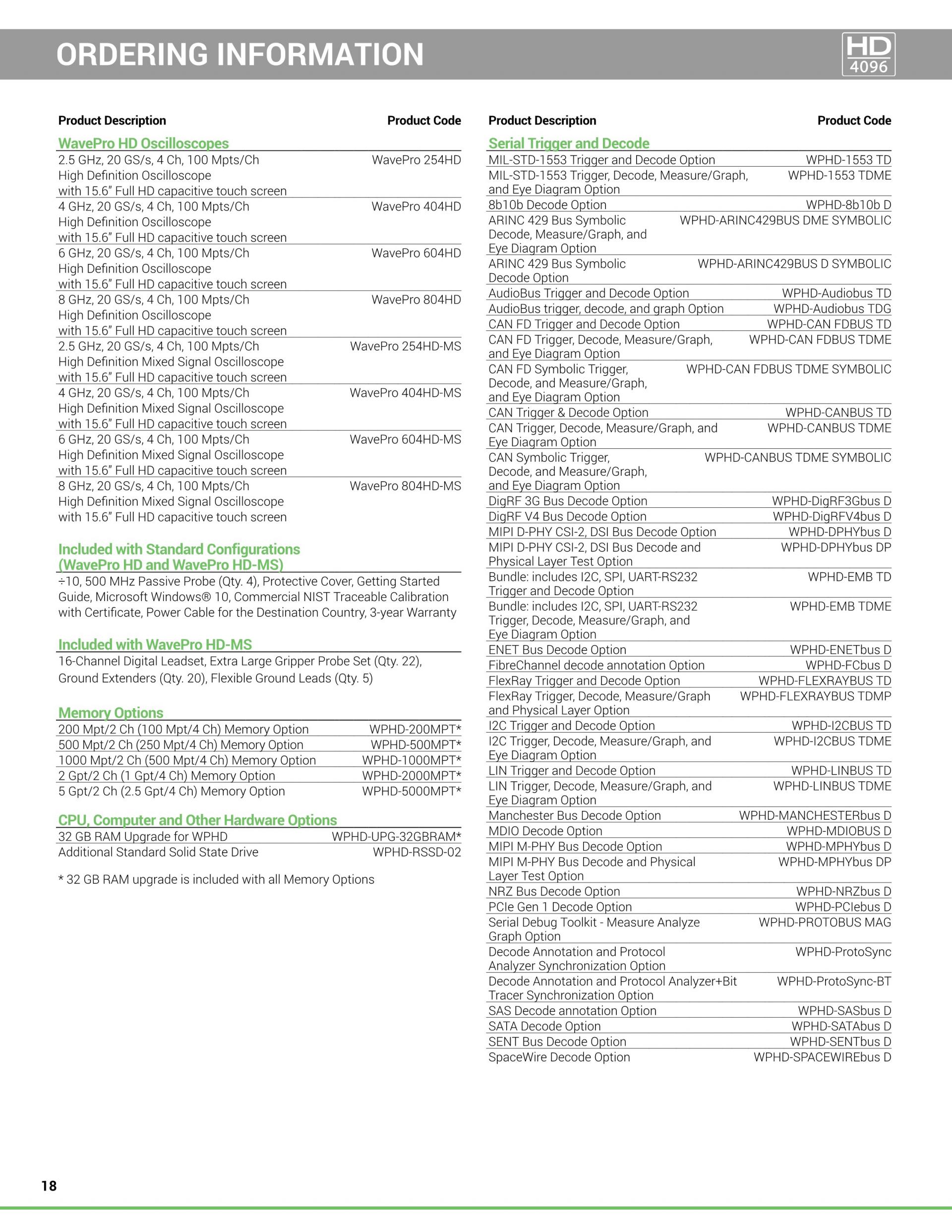

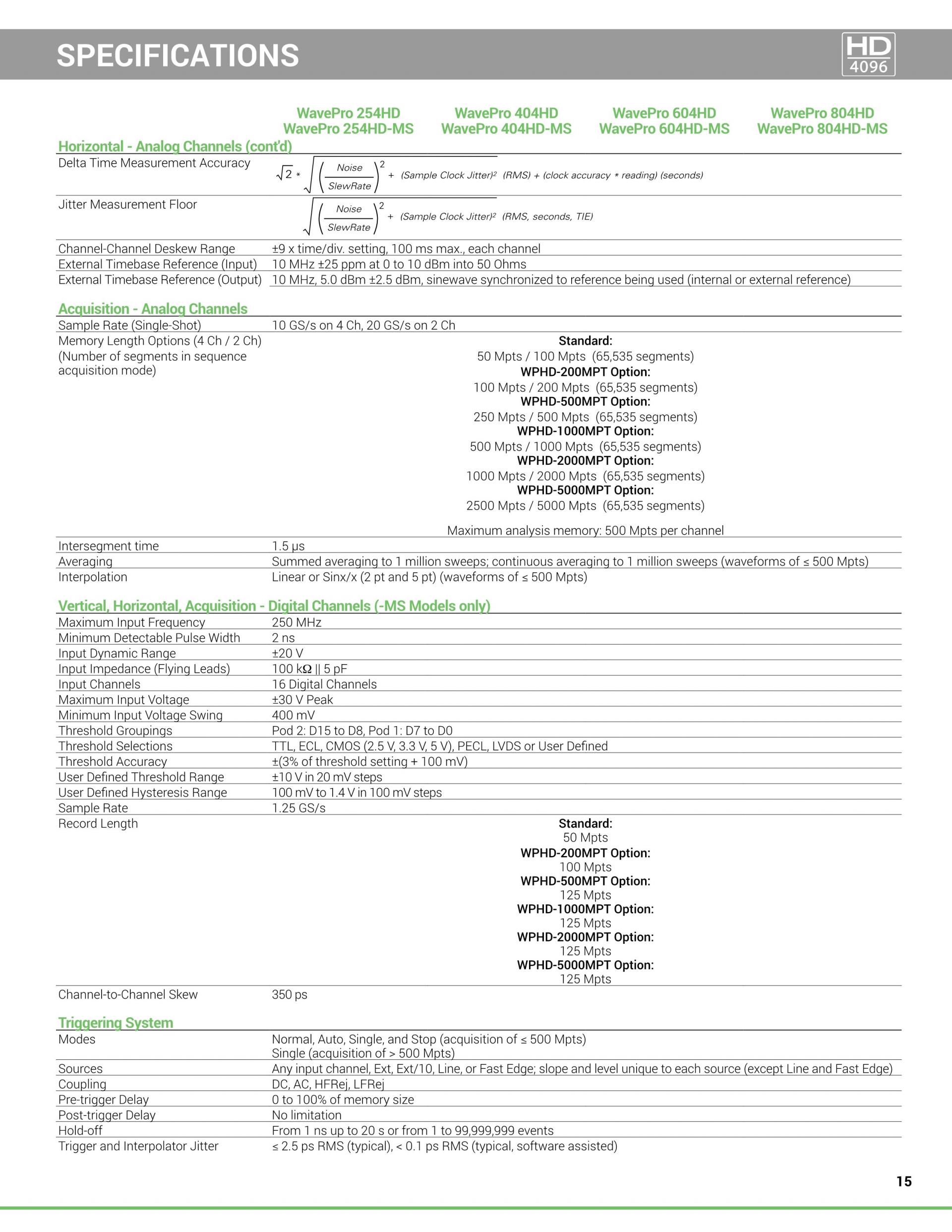

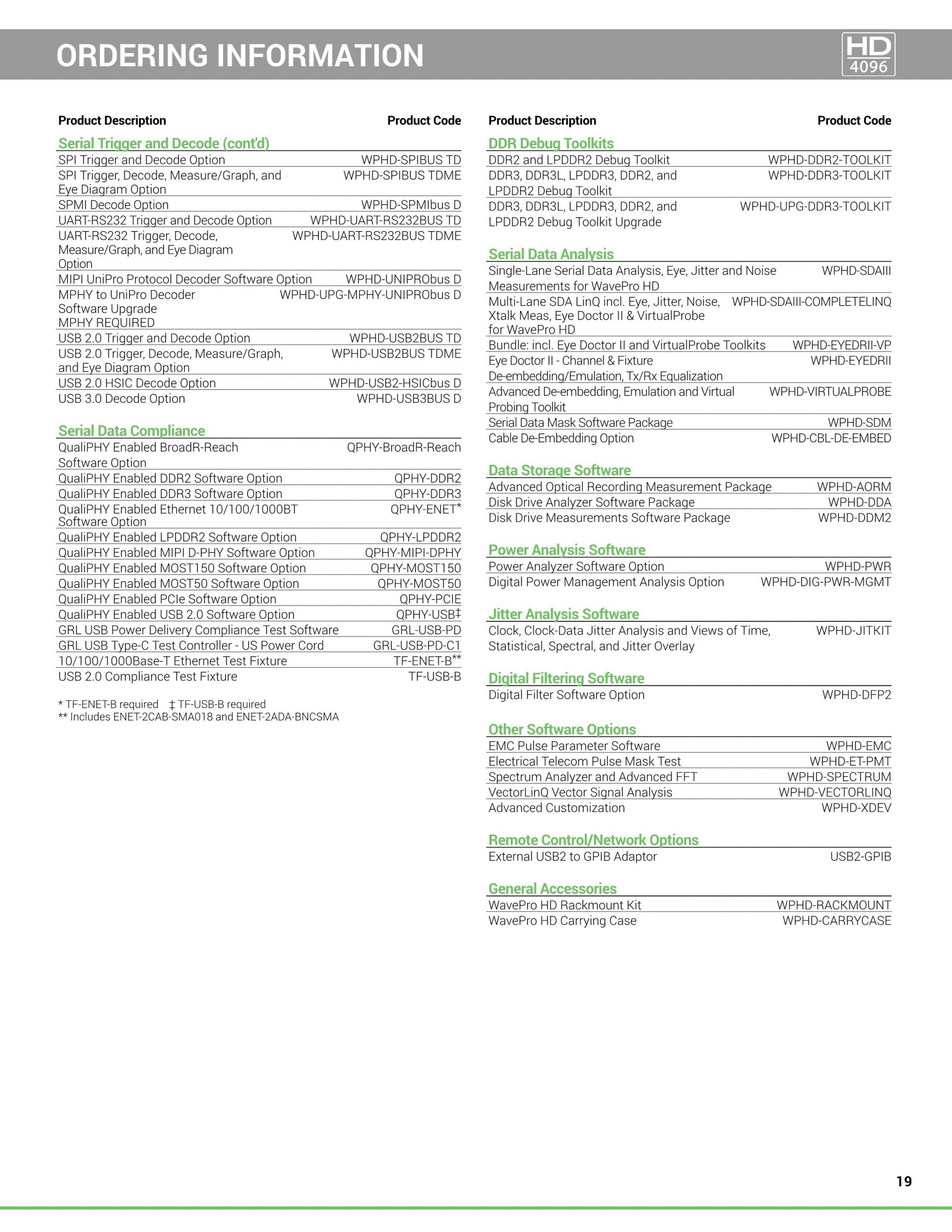

| 원산지 | USA |
|---|---|
| 제조사 | TELEDYNE |
| 브랜드 | LECROY |
| 무게 | 1kg |
 |  |  |
HD4096 기술은 8 GHz 대역폭에서 12비트 수직 분해능을 지원합니다.
|

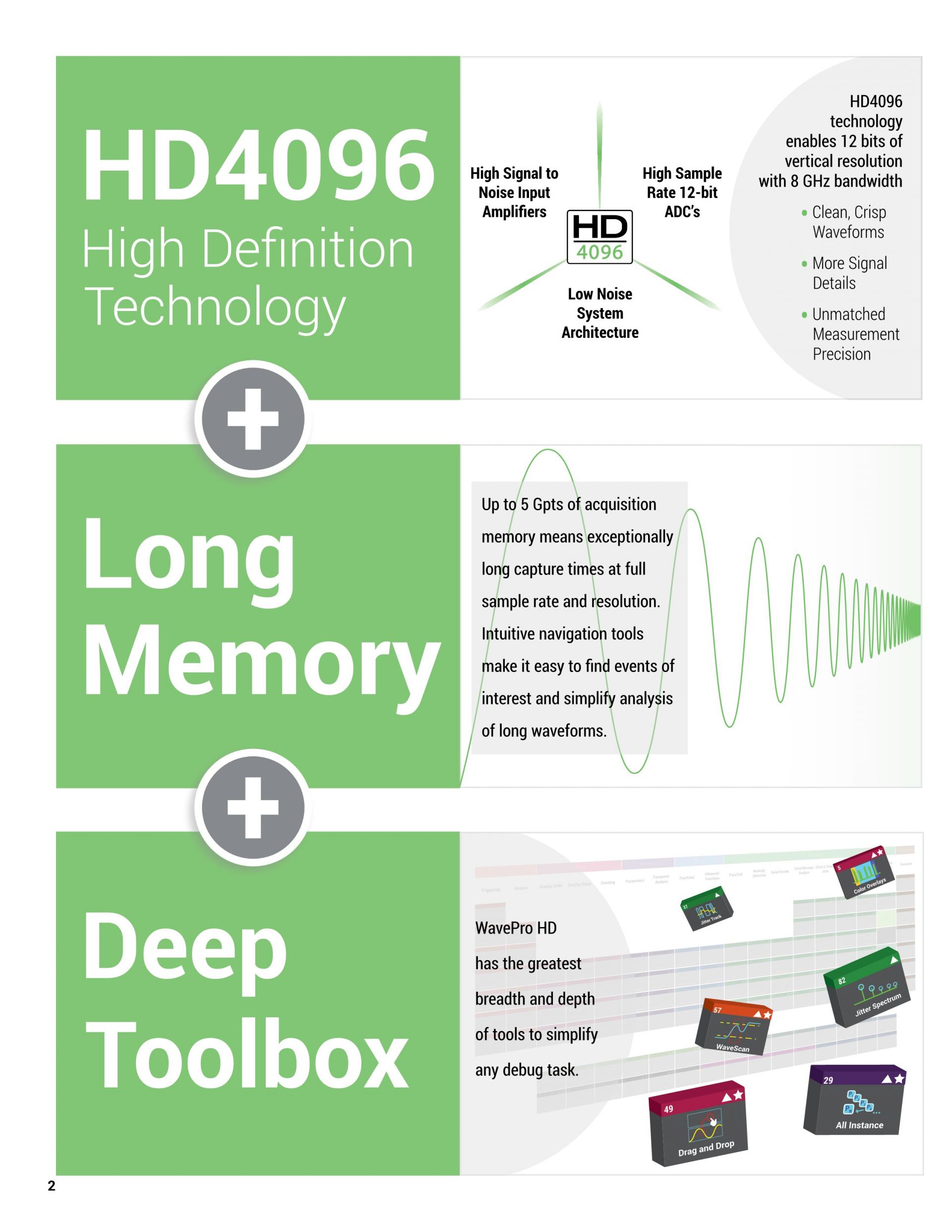

최대 5 Gpts 포착 메모리는 최고 샘플 속도와 분해능에서 매우 긴 시간동안 발생한 이벤트를 포착 할 수 있다는 것을 의미합니다. 직관적 내비게이션 툴을 사용하면 원하는 이벤트를 쉽게 찾아 긴 파형에 대한 분석을 간소화할 수 있습니다. |

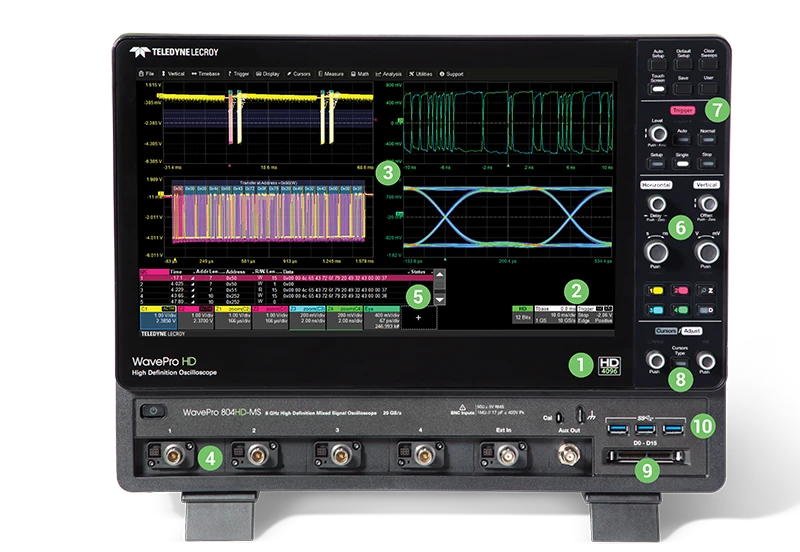

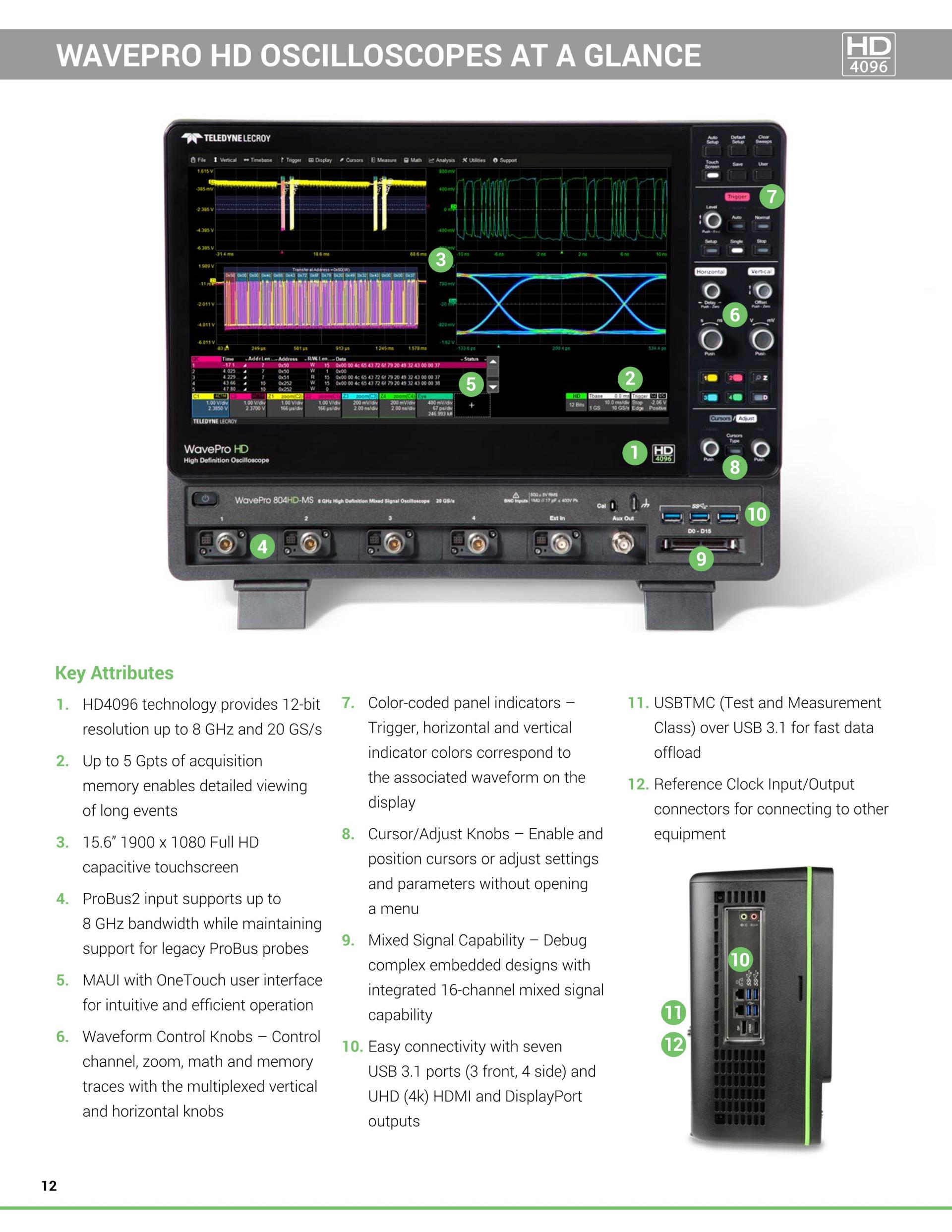

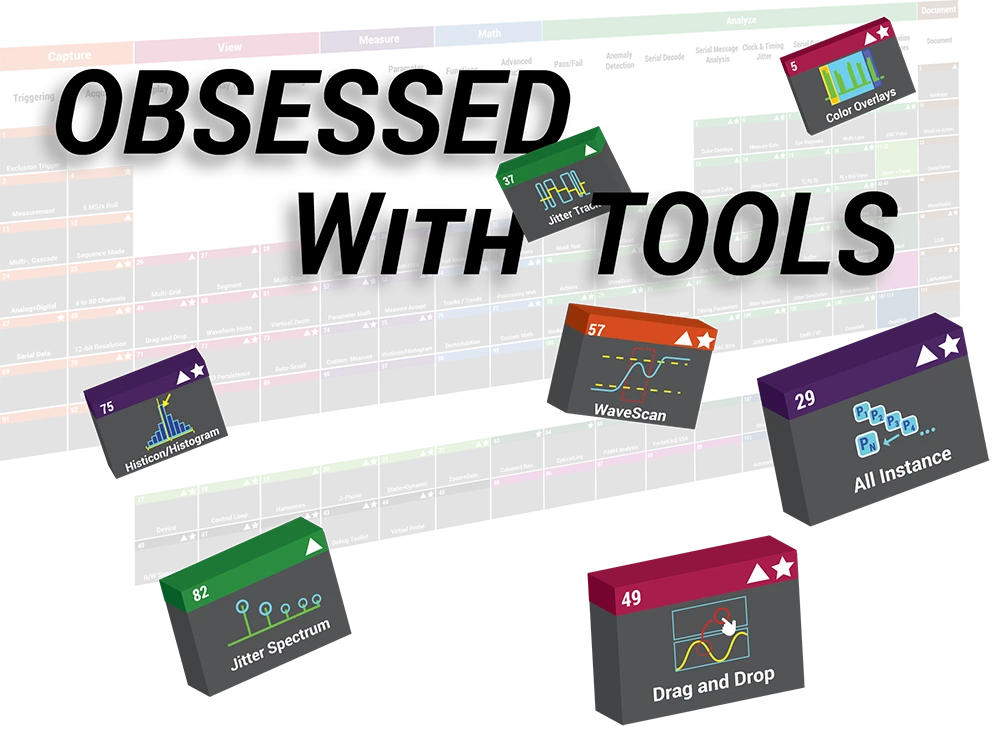

WavePro HD는 모든 Teledyne LeCroy 오실로스코프에 공통적인 포괄적인 도구 세트를 제공합니다.
|
오늘날의 임베디드 전자 시스템은 아날로그 센서 입력, 매우 민감한 PDN(Power Distribution Networks), 고속 CPU 및 시리얼 데이터 인터페이스를 갖추고 있습니다.
WavePro HD는 고해상도 및 저잡음, 높은 아날로그 대역폭, 매우 긴 캡처 시간, 완벽한 소프트웨어 툴 세트를 결합하여 이러한 주요 애플리케이션에 이상적입니다.
 |  |  |  |
 |
|

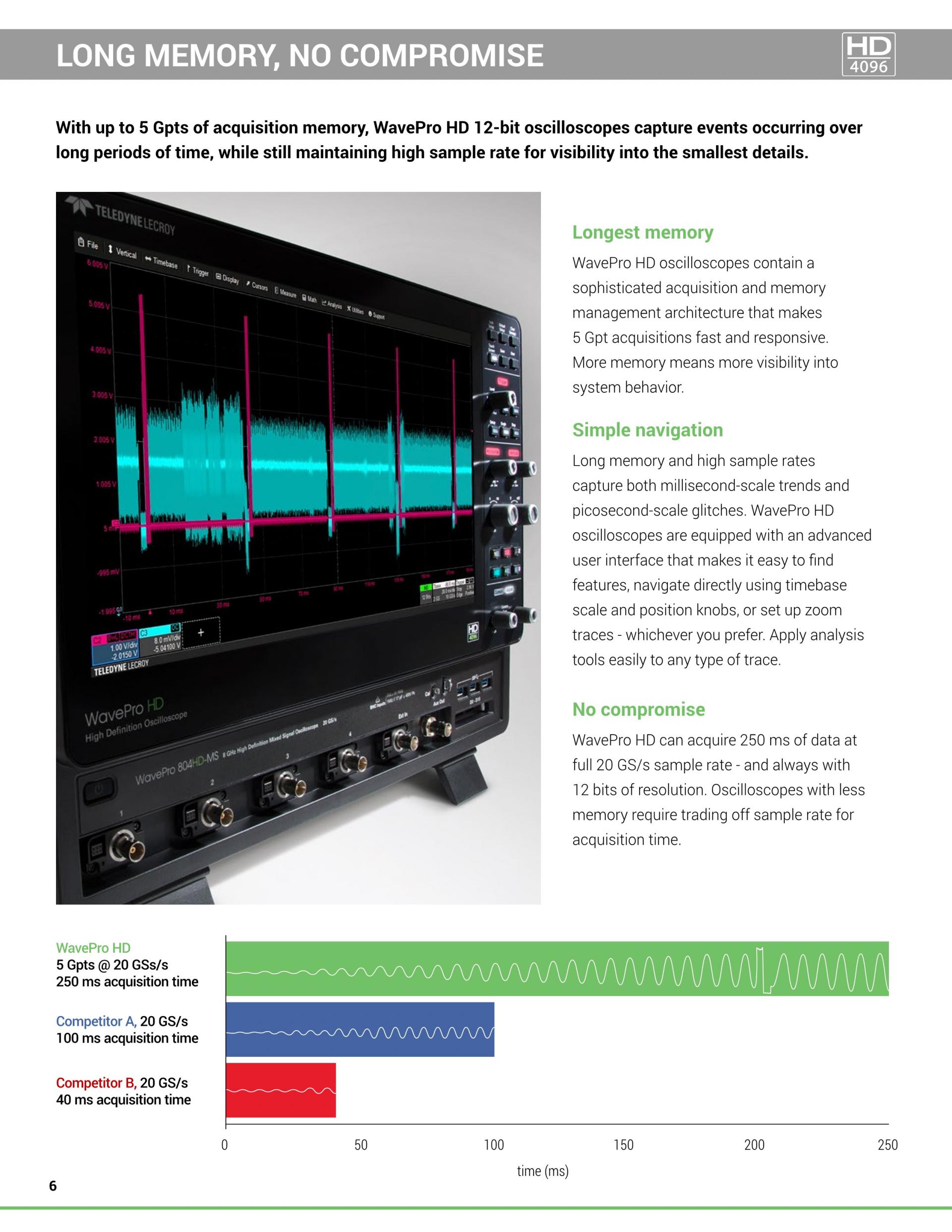

- Long Memory, No Compromise
포착 메모리가 최대 5 Gpts인 WavePro HD 12비트 오실로스코프는 장시간에 걸쳐 발생되는 이벤트를 캡처하면서도, 가장 작은 세부 정보까지 가시성을 발휘하도록 높은 샘플 속도를 유지합니다.
- 가장 긴 메모리
WavePro HD 오실로스코프는 5 Gpt 메모리 포착을 빠르고 응답성이 뛰어난 신호포착 및 메모리 관리 아키텍처를 갖고 있습니다. 메모리를 추가하면 시스템 동작에 대한 가시성이 높아집니다.
- 간단한 내비게이션
긴 메모리와 높은 샘플 속도가 밀리초 범위의 트렌드 및 피코초 범위의 글리치를 모두 캡처합니다. WavePro HD 오실로스코프에는 특징을 찾거나, 타임베이스 및 위치 노브를 사용하여 직접 탐색하거나, 줌 트레이스를 설정하는 등 원하는 기능을 쉽게 이용할 수 있는 고급 사용자 인터페이스가 제공됩니다. 어떤 트레이스 유형에든 분석 툴을 쉽게 적용할 수 있습니다.
- No compromise
WavePro HD는 최고 20 GS/s 샘플 속도와 항상 일정한 12 비트 분해능에서 250 ms의 데이터를 포착할 수 있습니다. 메모리가 적은 오실로스코프를 사용하는 경우에는 포착 시간을 길게 하면 샘플 속도가 낮아집니다.

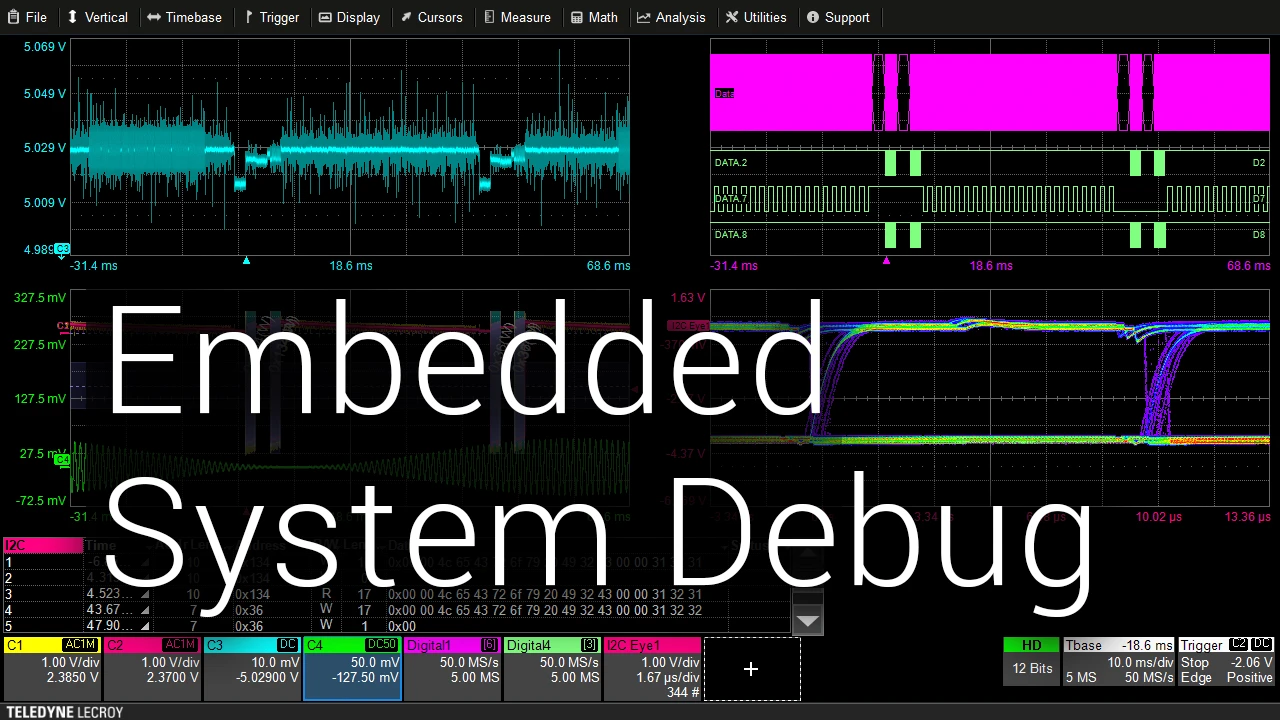

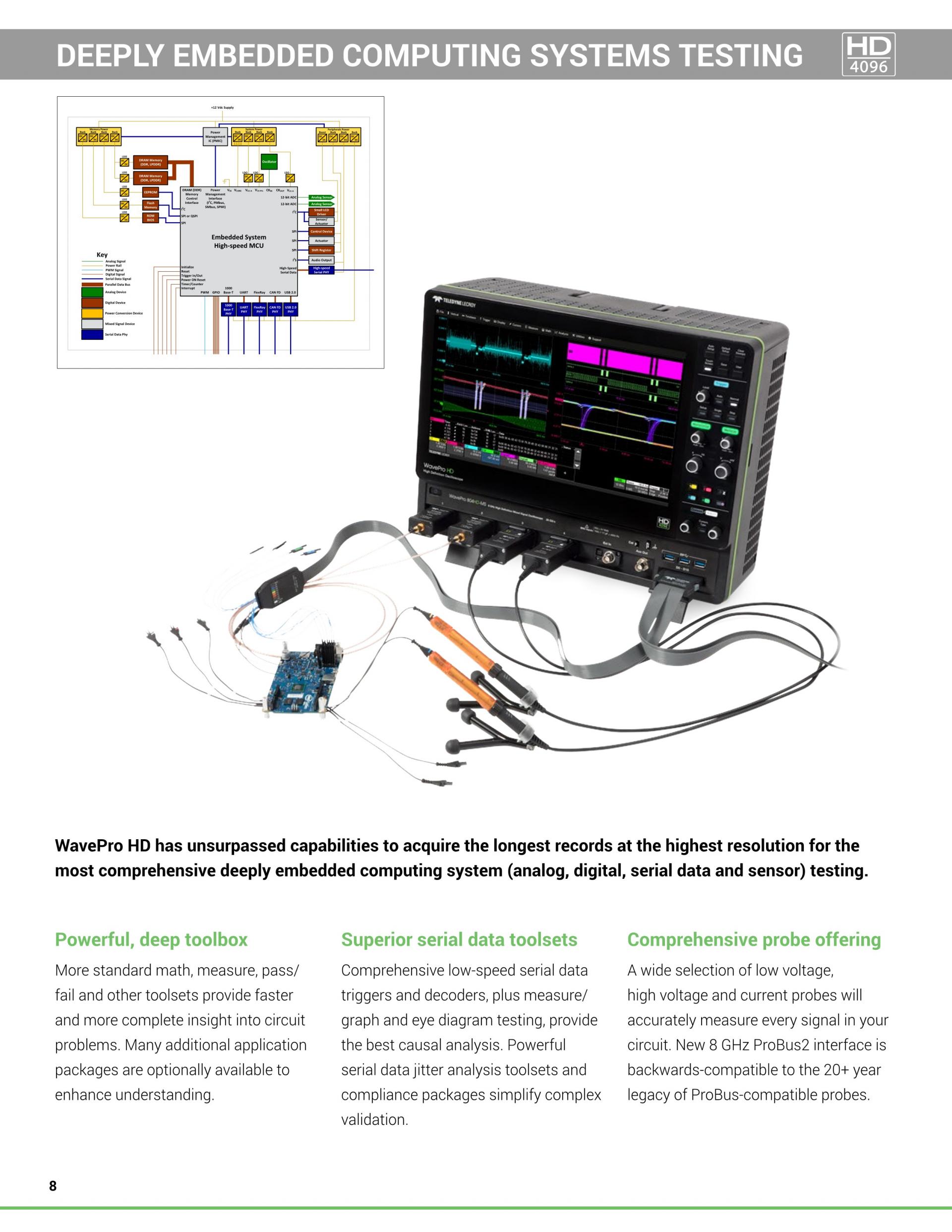

- 딥 임베디드 컴퓨팅 시스템 테스트
WavePro HD는 가장 포괄적인 임베디드 컴퓨팅 시스템(아날로그, 디지털, 시리얼 데이터 및 센서) 테스트를 위해 최고 분해능에서 가장 긴 레코드를 포착하는 탁월한 기능을 갖고 있습니다.

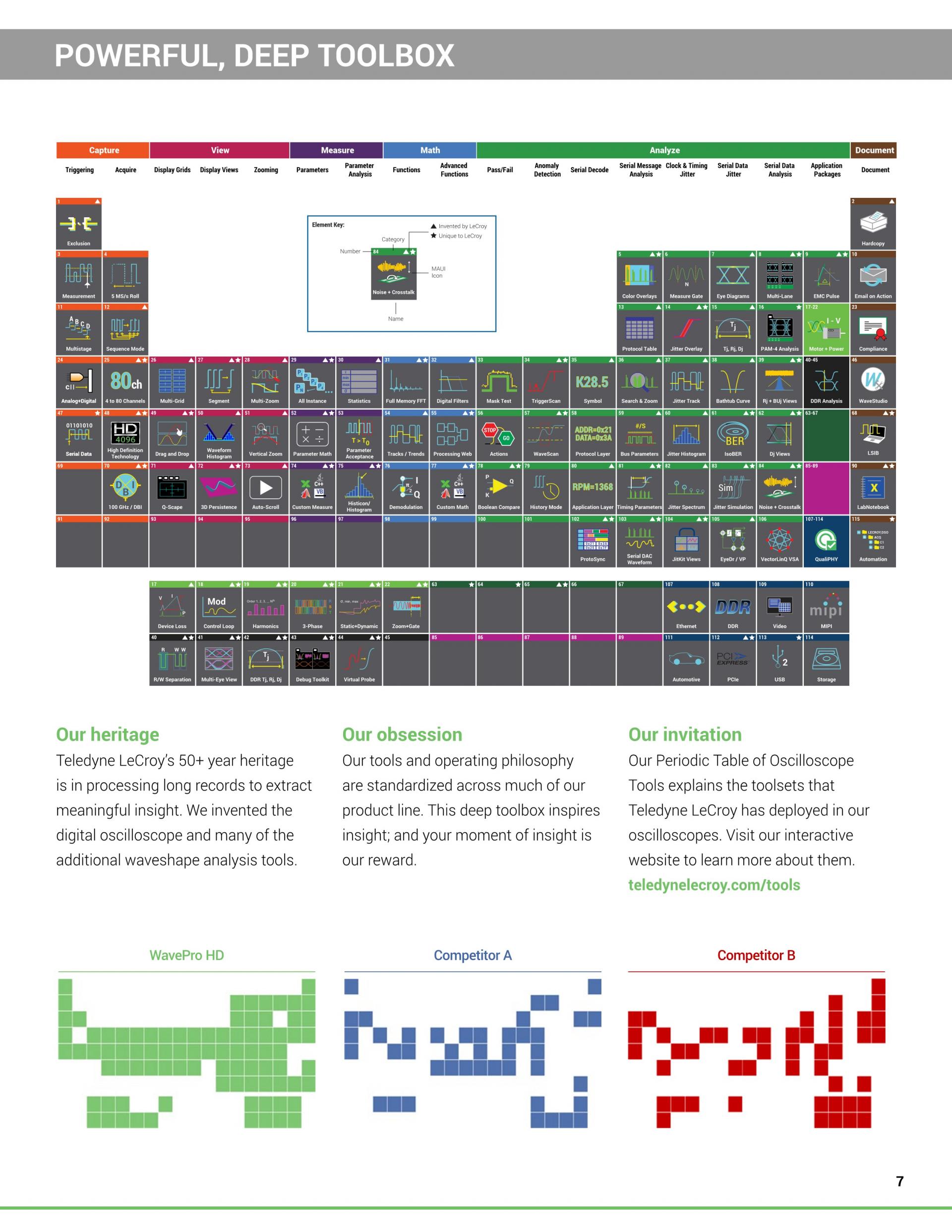

- 강력하고 폭넓은 툴박스
더 다양한 기본연산, 측정, 합격/불합격, 기타 툴세트가 회로의 문제점에 대해 더 빠르고 완벽한 통찰을 제공합니다. 많은 추가 애플리케이션 패키지를 옵션으로 사용하여 이해도를 높일 수 있습니다.
- 탁월한 시리얼 데이터 툴 세트
포괄적인 저속 시리얼 데이터 트리거 및 디코더를 비롯하여 측정/그래프 및 아이다이어그램 테스트는 최고의 인과관계 분석을 제공합니다. 강력한 시리얼 데이터 지터 분석 툴세트와 컴플라이언스 패키지는 복잡한 검사를 간소화합니다.

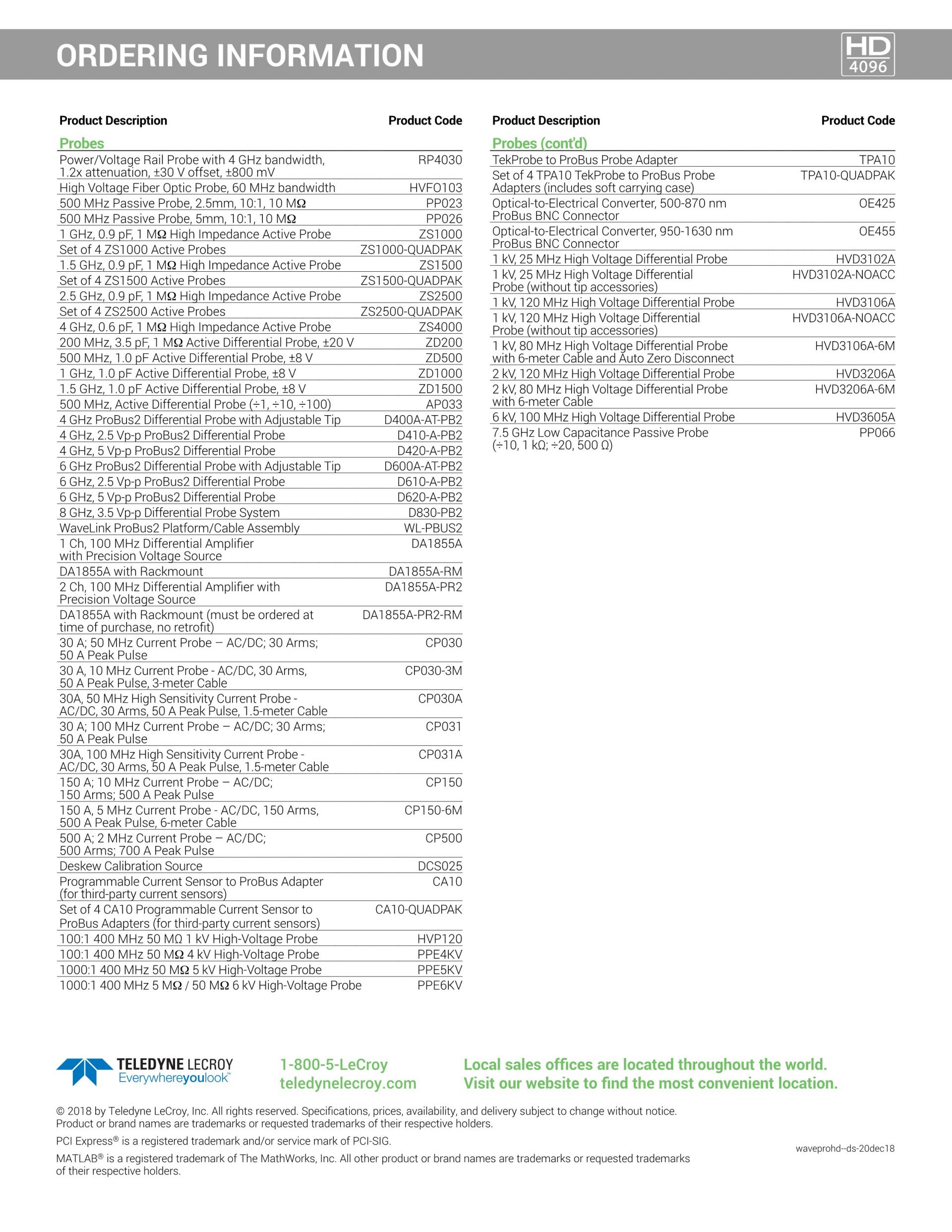

- 포괄적인 프로브 제공

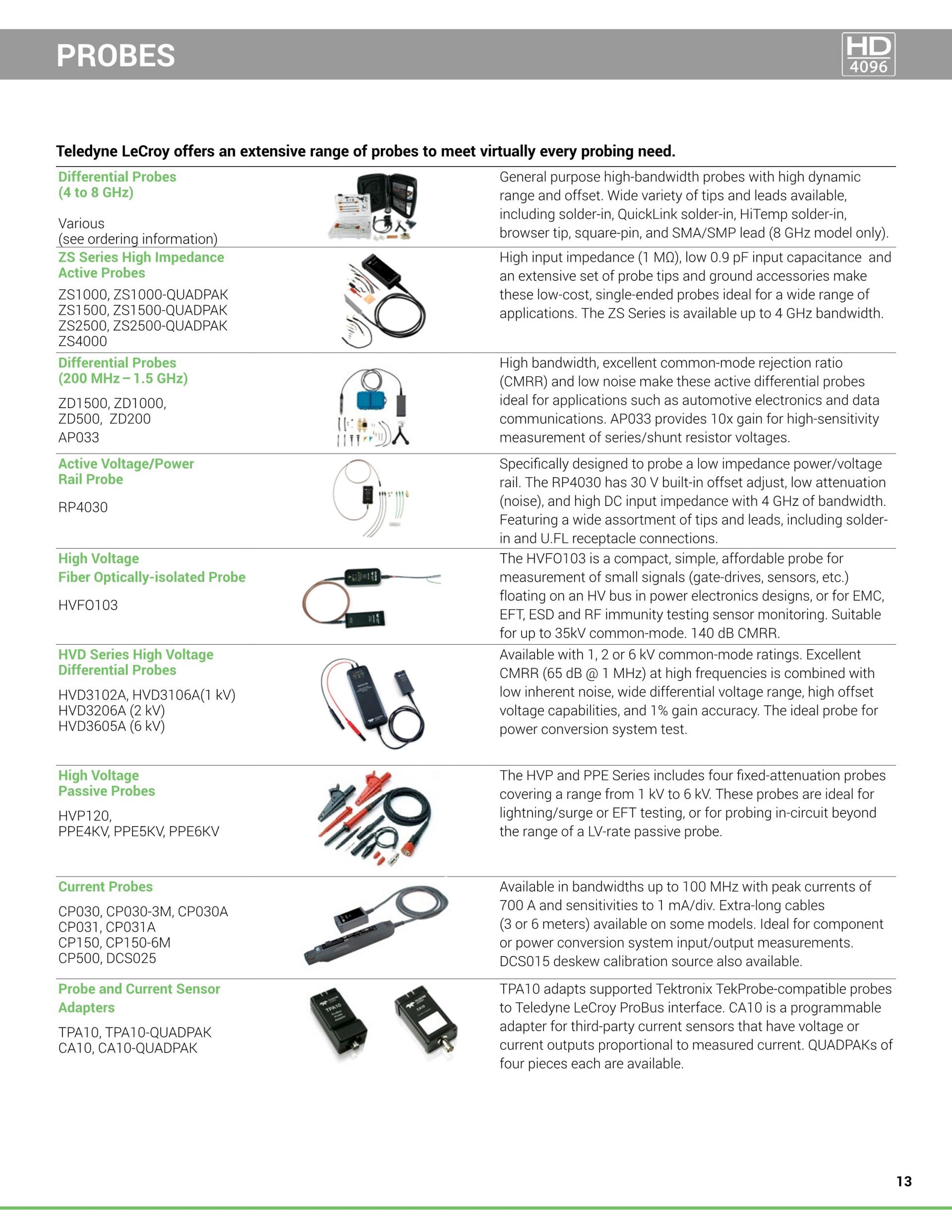

저전압, 과전압 및 전류 프로브 등을 광범위하게 선택하여 회로의 모든 신호를 정확히 측정할 수 있습니다. 새로운 8 GHz ProBus2 인터페이스는 20년 넘게 공급해온 기존의 ProBus 호환 프로브들과도 호환되어 사용 가능합니다.

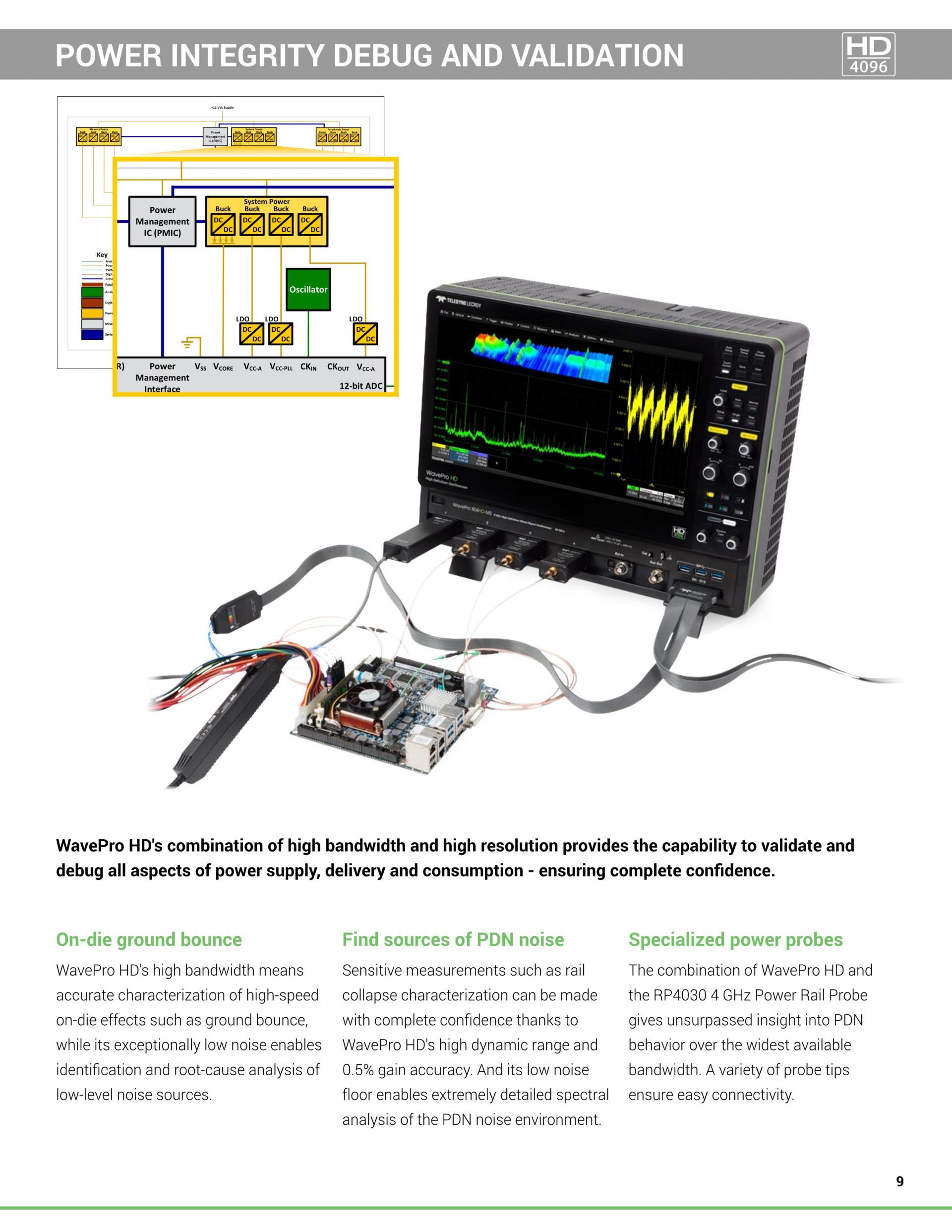

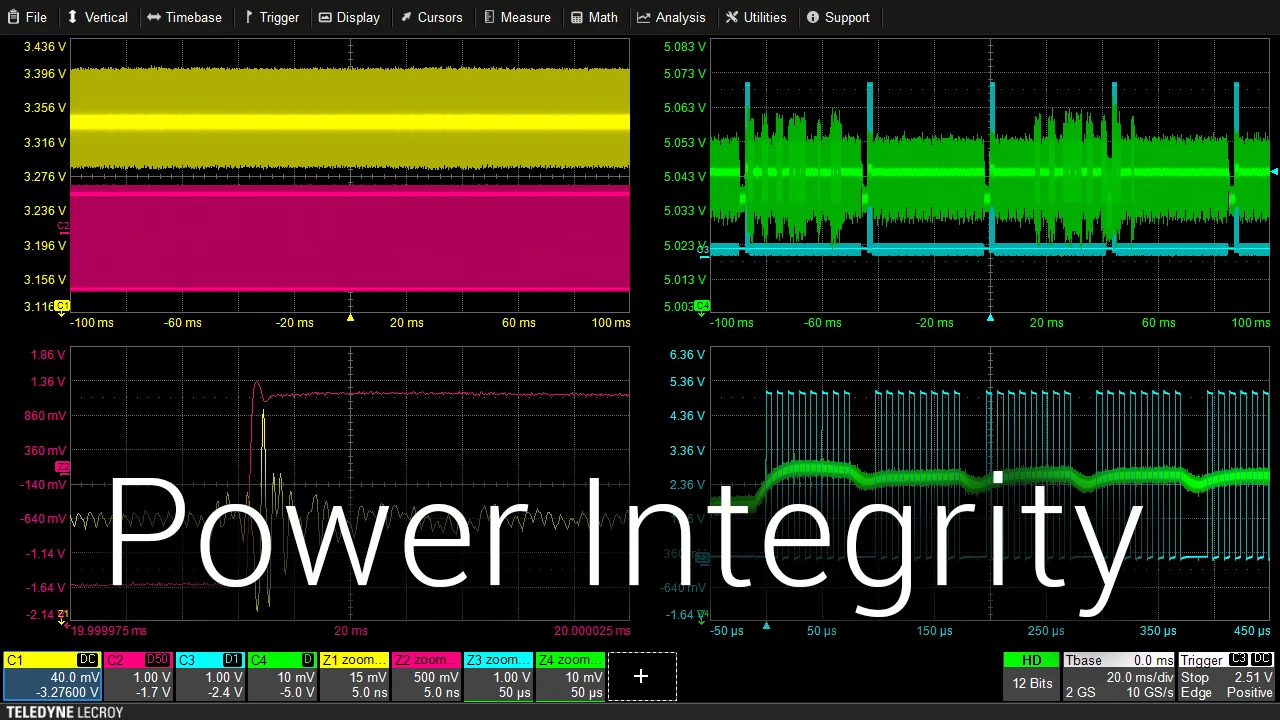

- 전원 무결성 디버그 및 검증
WavePro HD의 고대역폭 및 높은 분해능 조합으로 전원 공급, 전달 및 소모의 모든 측면을 검증 및 디버그하여 완벽한 신뢰성을 보장할 수 있습니다.
- 온-다이(On-die) 그라운드 바운스
WavePro HD의 높은 대역폭은 그라운드 바운스와 같은 고속 온-다이 효과를 정확하게 특징화하는 한편, 그 예외적인 낮은 노이즈는 저레벨 노이즈를 식별하고 근본 원인 분석을 가능하게 합니다.
- PDN 노이즈의 원인 파악
레일 붕괴 특성화와 같은 민감한 측정은 WavePro HD의 높은 동적 범위와 0.5% 게인 정확도 덕분에 완벽한 신뢰성을 갖고 실시할 수 있습니다. 그리고 낮은 노이즈 플로어는 PDN 노이즈 환경에 대한 매우 자세한 스펙트럼 분석을 가능하게 합니다.
- 전원 측정에 특화된 프로브
WavePro HD와 RP4030 4 GHz 전원 레일 프로브의 조합을 통해 최대한의 대역폭에서 PDN 동작을 탁월하게 통찰할 수 있습니다. 다양한 프로브 팁을 쉽게 연결할 수 있습니다.

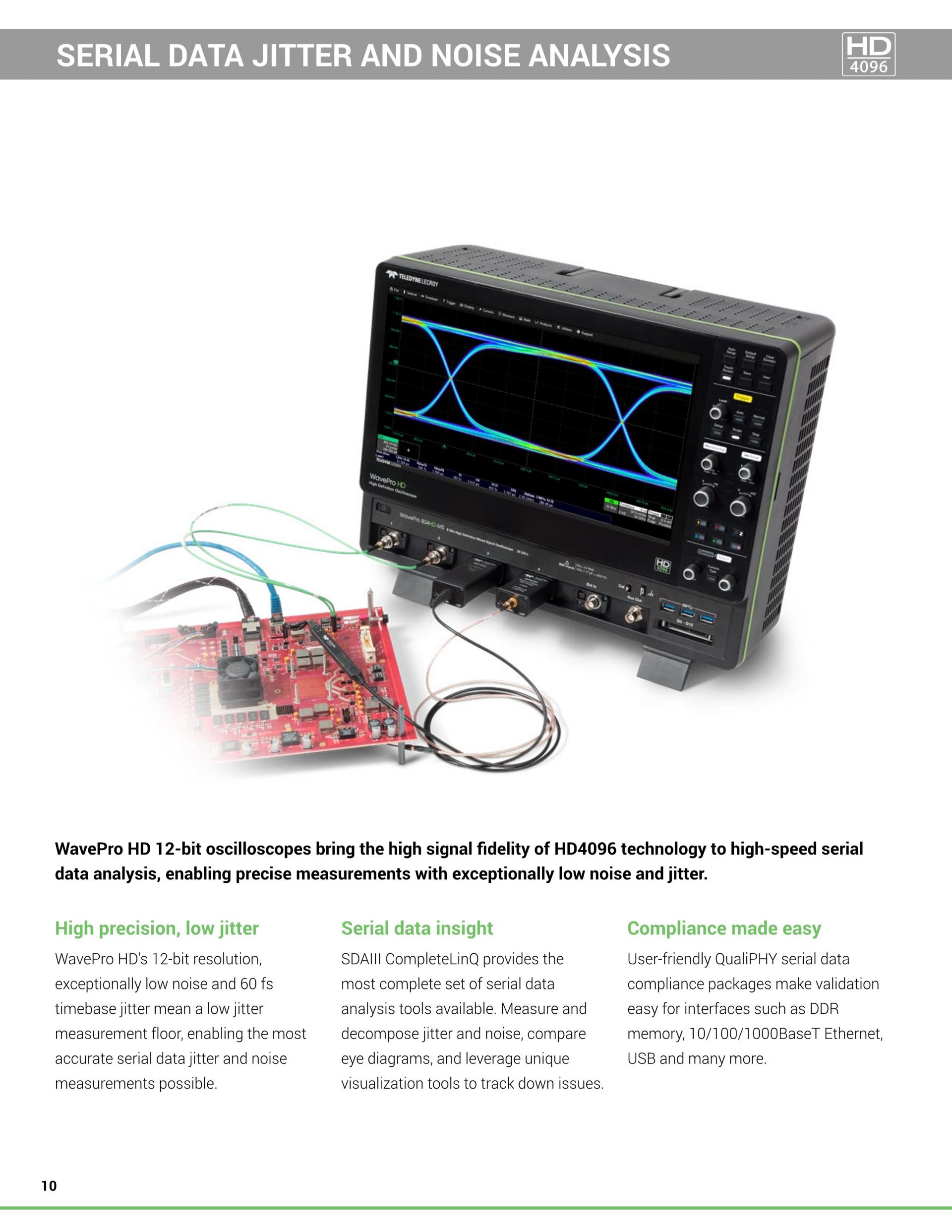

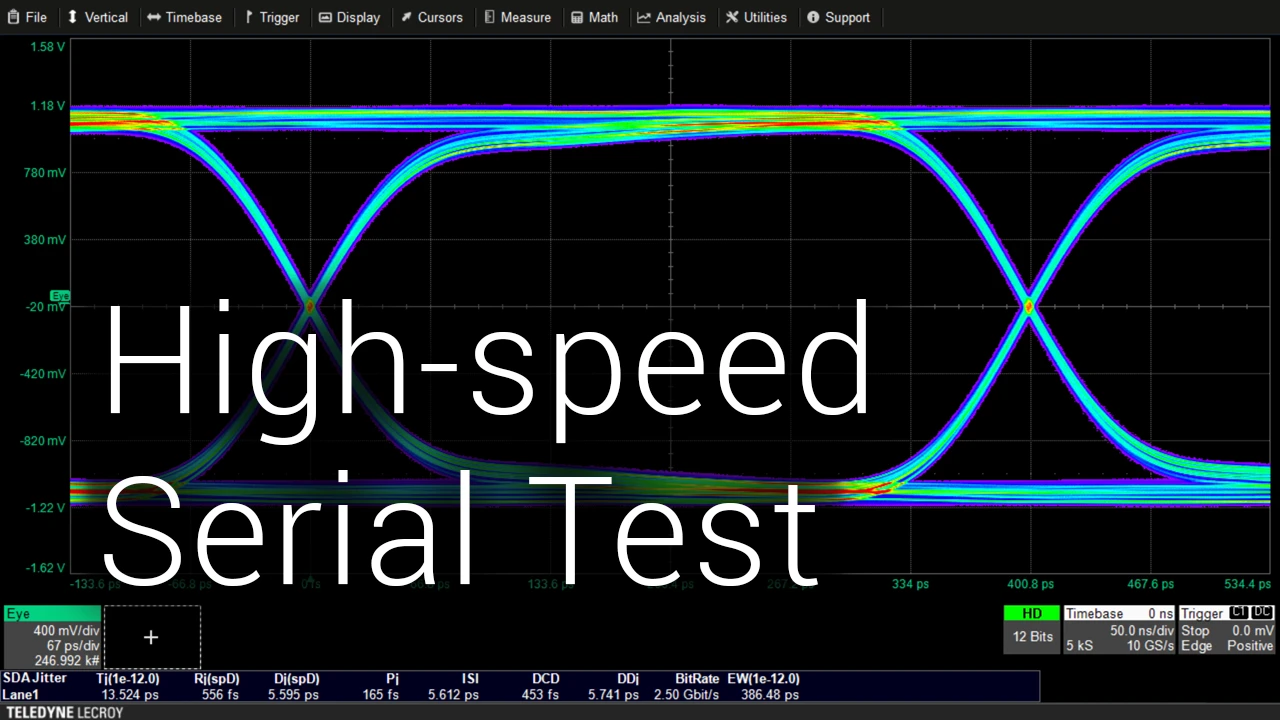

- 시리얼 데이터 지터 및 노이즈 분석
WavePro HD 12비트 오실로스코프는 HD4096 기술의 높은 신호 충실도를 고속 시리얼 데이터 분석에 적용하여 극도로 낮은 노이즈와 지터를 정밀하게 측정할 수 있도록 합니다.
- 뛰어난 정밀도, 낮은 지터
WavePro HD의 12비트 분해능, 극도로 낮은 노이즈 및 60 fs 타임베이스 지터는 매우 낮은 지터 측정이 가능하다는 것을 의미하며, 가장 정확한 시리얼 데이터 지터 및 노이즈 측정을 가능하게 합니다.
- 시리얼 데이터 통찰력
SDAIII CompleteLinQ는 가장 완벽한 시리얼 데이터 분석 툴 세트를 제공합니다. 지터와 노이즈를 측정 및 분해하고, 아이 다이어그램을 비교하고, 고유한 시각화 도구를 이용하여 문제를 추적할 수 있습니다.
- 간편한 컴플라이언스
사용자에게 친숙한 QualiPHY 시리얼 데이터 컴플라이언스 패키지로 DDR 메모리, 10/100/1000BaseT Ethernet, USB 등의 인터페이스에 대한 컴플라이언스 테스트를 쉽게 할 수 있습니다.

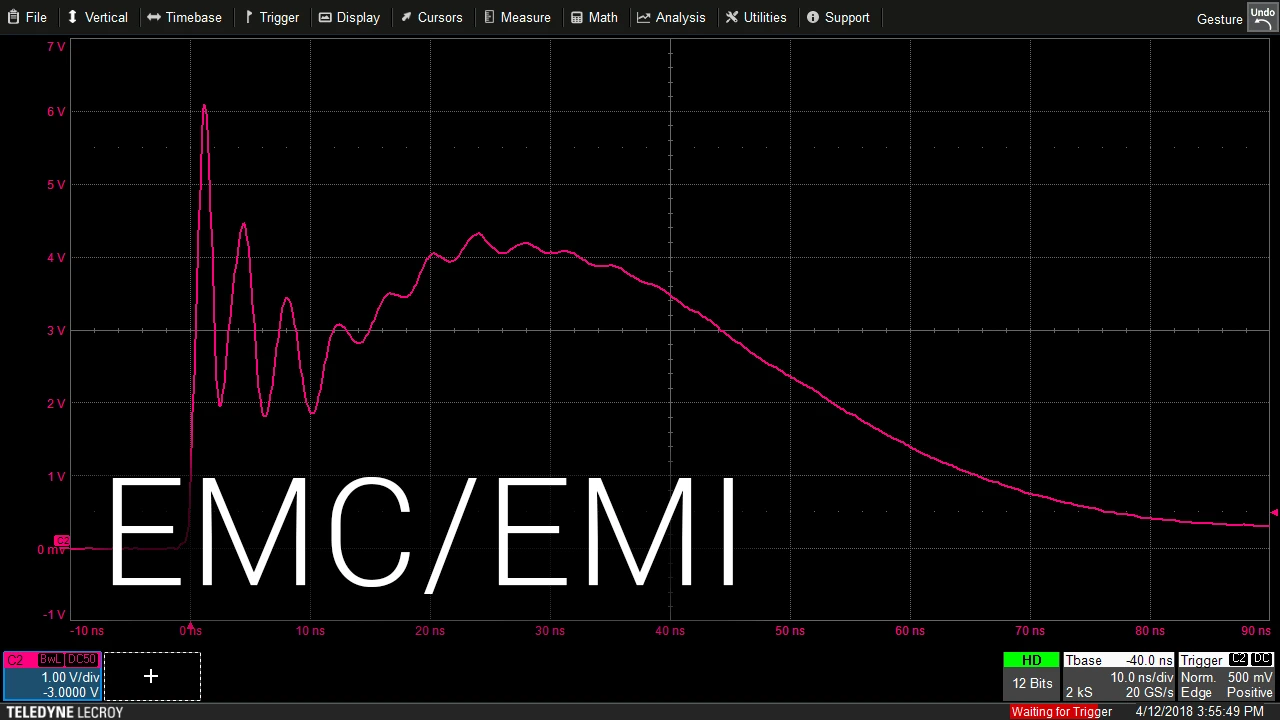

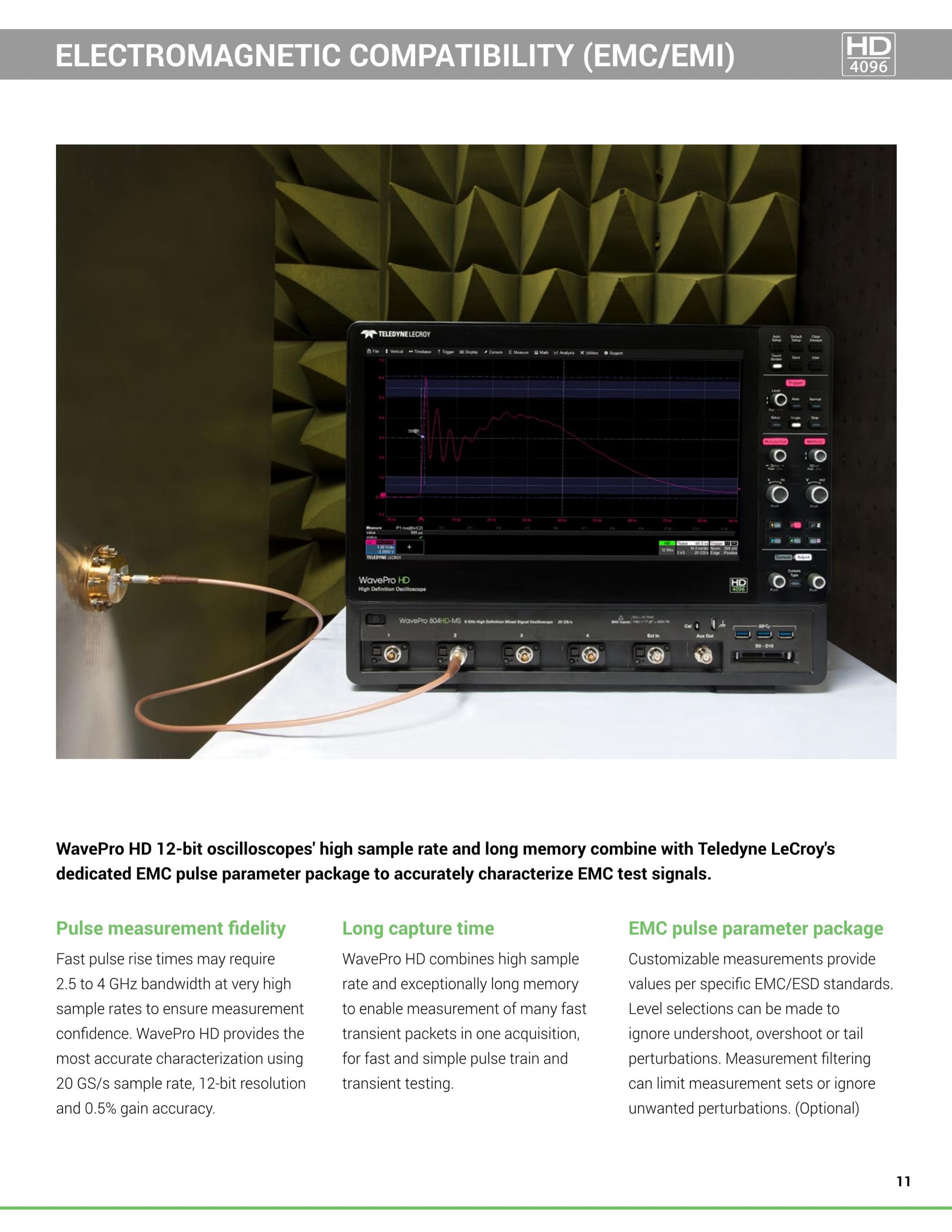

- 전자기 호환성(EMC/EMI)
WavePro HD 12비트 오실로스코프의 높은 샘플 속도와 긴 메모리를 Teledyne LeCroy의 전용 EMC 펄스 파라미터 패키지와 결합하여 EMC 테스트 신호를 정확하게 특성화할 수 있습니다.
- 펄스 측정 충실도
펄스 상승이 빠른 경우에는 측정 신뢰도를 보장하기 위해 매우 높은 샘플 속도에서 2.5 ~ 4 GHz의 대역폭이 필요할 수 있습니다. WavePro HD는 20 GS/s 샘플 속도, 12비트 분해능 및 0.5% 게인 정확도를 사용하여 가장 정확한 특성화를 제공합니다.
- 긴 캡처 시간
WavePro HD는 높은 샘플 속도와 예외적으로 긴 메모리를 조합하여 빠르고 간단한 펄스 트레인 및 과도 테스트를 한번의 신호 포착으로 많은 고속 과도 패킷을 측정할 수 있습니다.
- EMC 펄스 파라미터 패키지
사용자화 가능한 측정 방법으로 특정 EMC/ESD 표준에 따른 값을 제공합니다. 레벨 선택을 통해 언더슈트, 오버슈트 또는 테일 섭동을 무시할 수 있습니다. 측정 필터링으로 측정 세트를 제한하거나 원치 않는 섭동을 무시할 수 있습니다. (옵션)
