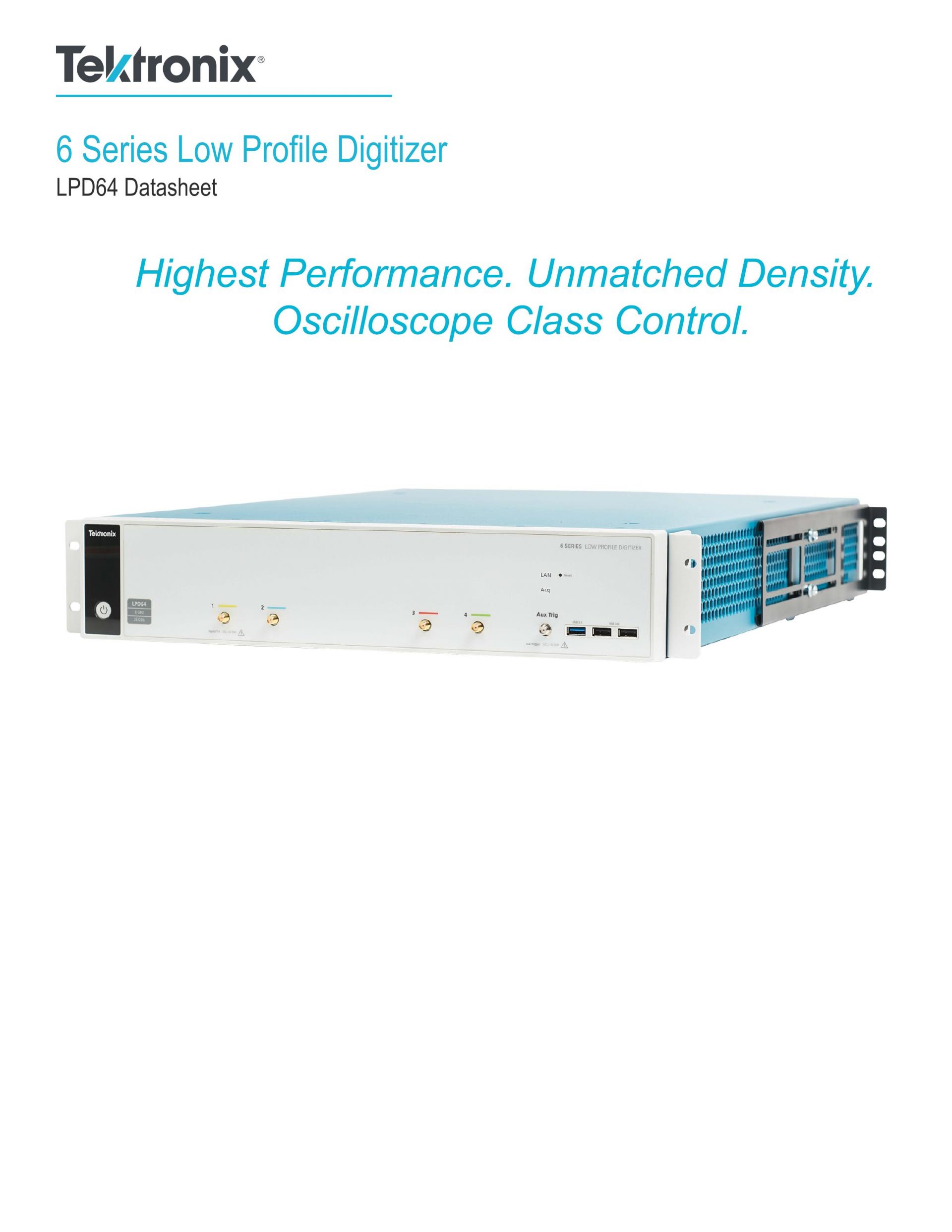

6 Series Low Profile Digitizer (6 Series LPD)

6 시리즈 LP 디지타이저

6 Series Low Profile Digitizer (6 Series LPD)

LPD64

고속 디지타이저가 필요한 애플리케이션의 경우, 채널을 켤 때 성능의 트레이드 오프가 발생하지 않아야 합니다. 6 시리즈 LP(Low Profile) 디지타이저는 샘플링 속도, 대역폭 또는 레코드 길이를 인터리빙하지 않는 새로운 표준입니다. 단 2U 랙을 차지하는 이 컴팩트한 디지타이저에서 가장 빠르고 정확한 성능을 확인하세요.

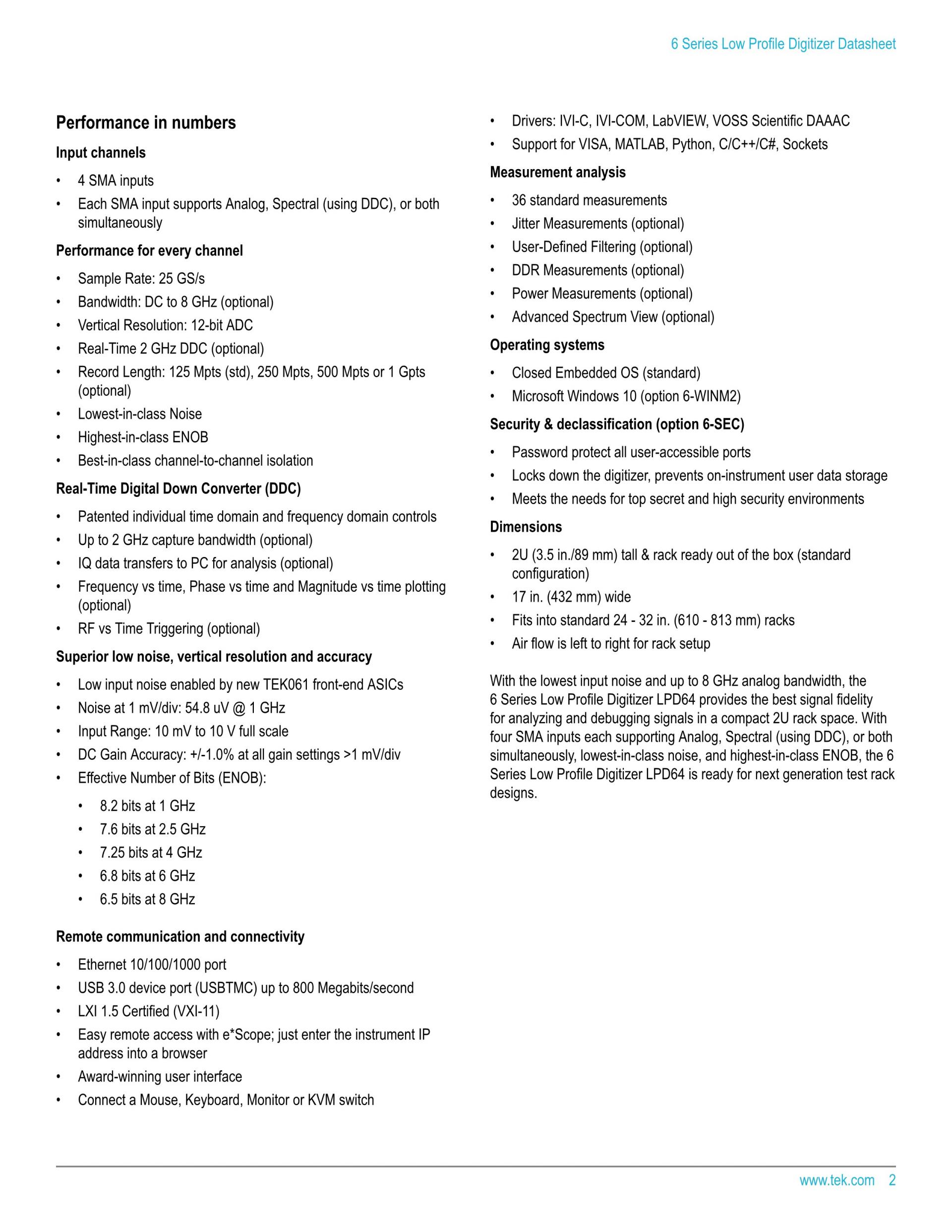

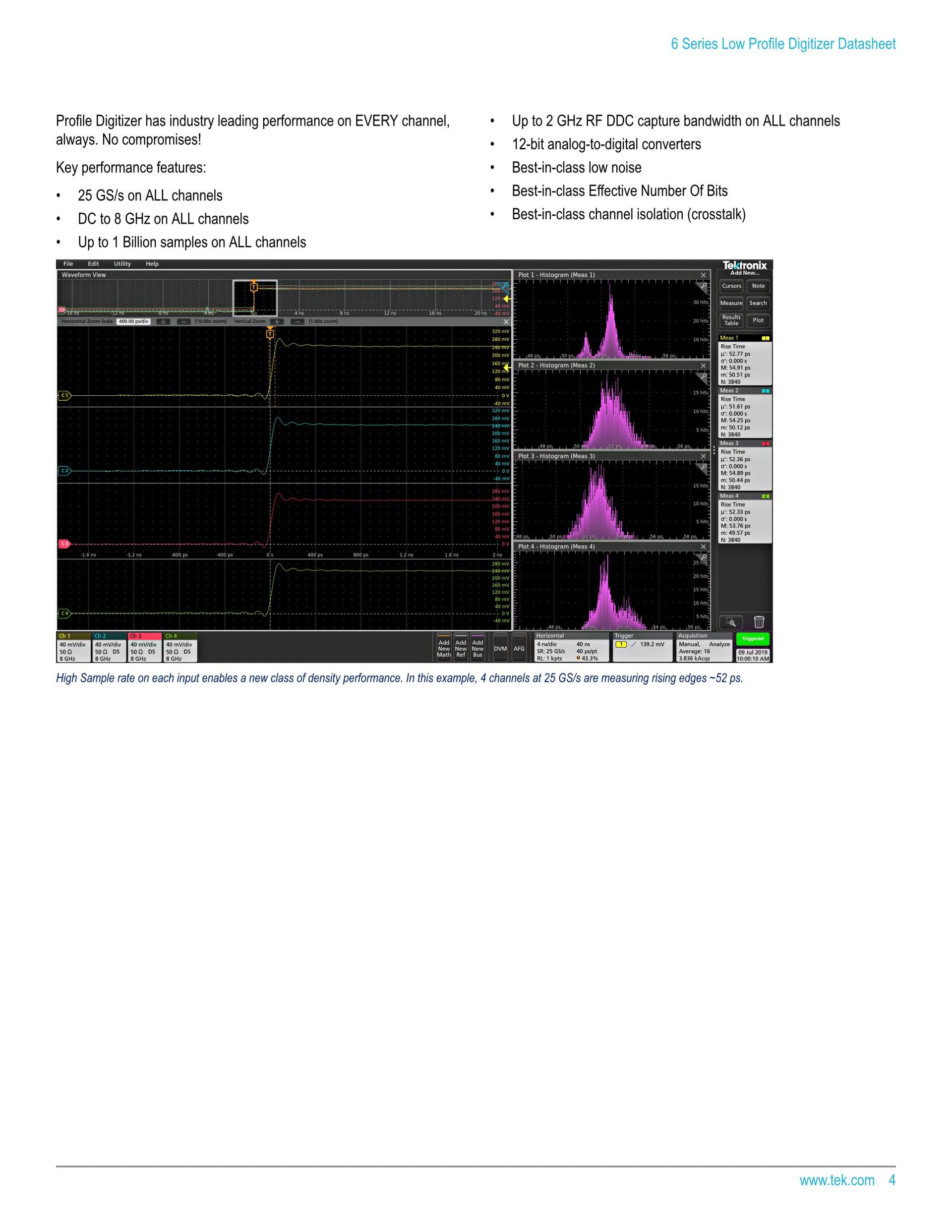

• 4개의 모든 채널에서 25GS/s
• 4개의 모든 채널에서 DC ~ 8GHz
• 12비트 아날로그-디지털 변환기
• 모든 4개 채널에서 최대 10억 개의 샘플(1Gpt)
• 모든 채널에서 최대 2GHz의 RF DDC 대역폭
• 2U 랙에서 디지타이저 즉시 사용 가능
• 동급 최고 수준의 낮은 대역폭과 ENOB

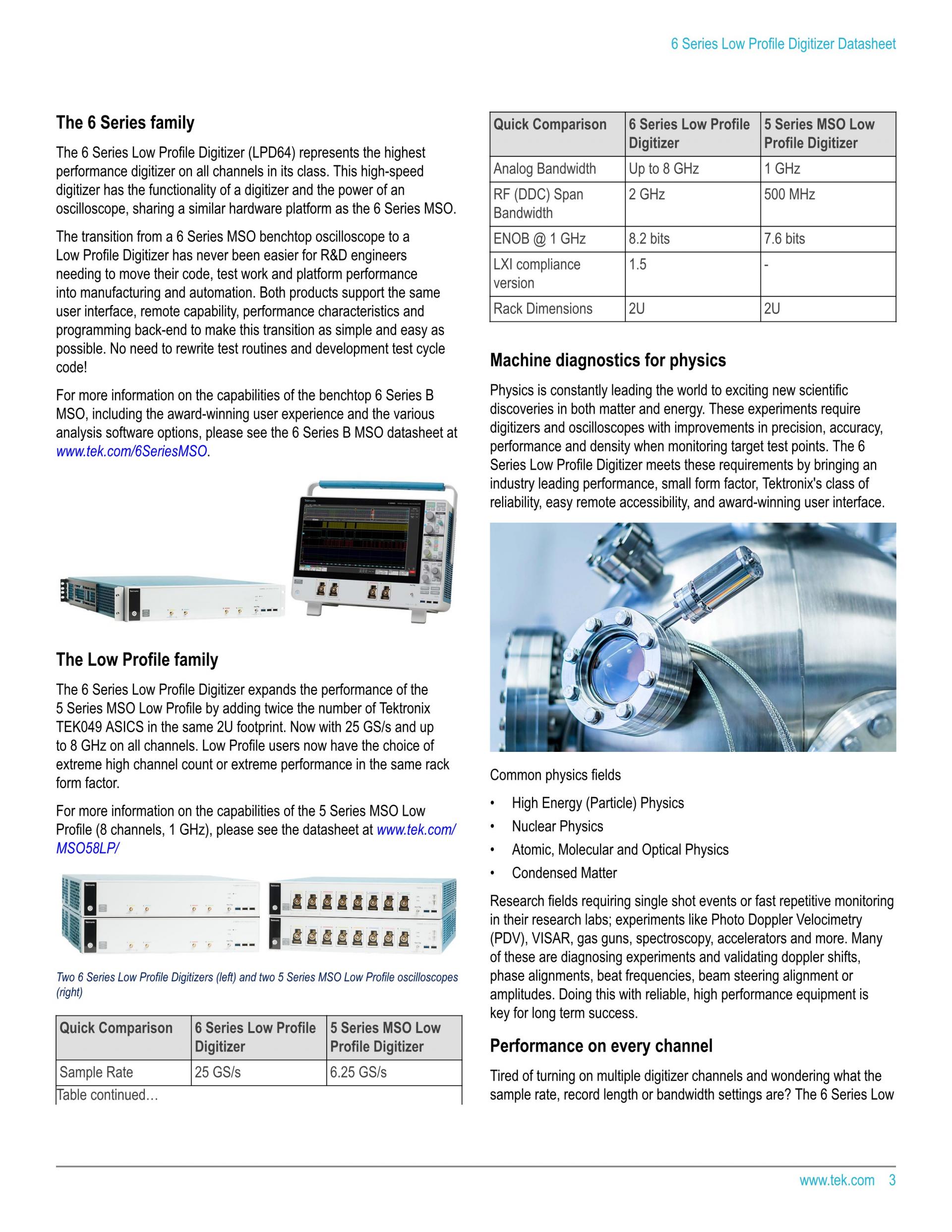

Big Physics – 머신 자가진단 (Machine Diagnostics)

물리학의 발전은 물질과 에너지 두 분야에 대한 흥미롭고 새로운 과학적 발견을 이끌고 있습니다. 이러한 연구 진행하려면 대상 시험 포인트를 모니터링할 때 새로운 수준의 정밀도와 성능, 크기를 갖춘 디지타이저와 오실로스코프가 필요합니다. 6 시리즈 LP(Low Profile) 디지타이저는 수상 경력에 빛나는 오실로스코프 사용자 인터페이스와 업계를 선도하는 성능, 소형 폼 팩터 및 텍트로닉스의 안정성 등급을 제공함으로써 이 수준을 능가합니다. 테스트 장비가 더 발전되었습니다.

• 고 에너지(입자) 물리학
• 핵물리학
• 원자, 분자, 광학 물리학
• 응집 물질

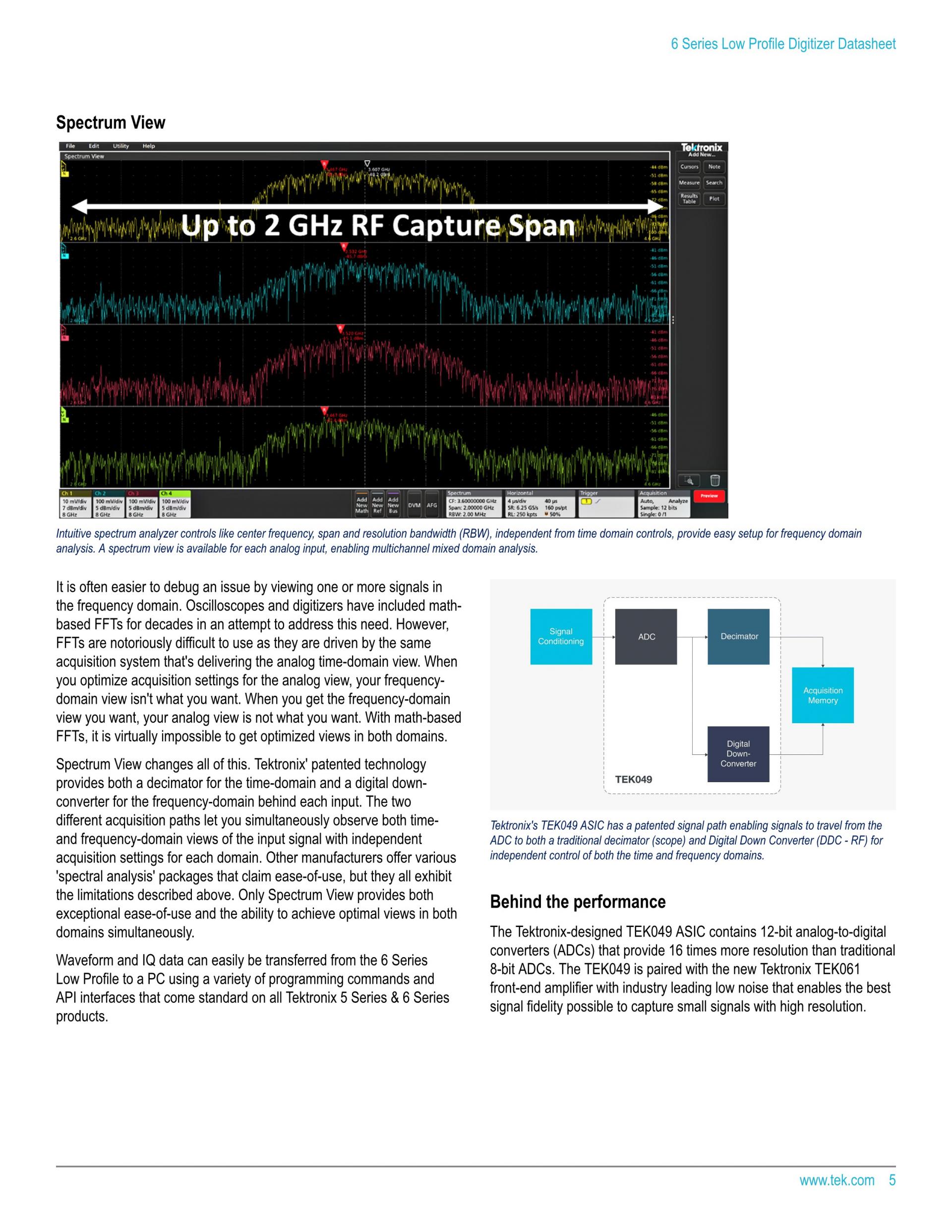

빌트인 스펙트럼 뷰(Spectrum View) 입력 - DDC 및 IQ 데이터 오프로드 포함

스펙트럼 분석기 전문가이든, 간헐적 사용자이든 상관없이 빌트인 스펙트럼 뷰를 업무에 쉽게 활용할 수 있습니다. 텍트로닉스 TEK049 ASIC은 시간 도메인과 주파수 도메인을 독립적으로 제어할 수 있는 ADC와 DDC를 사용하여 특허받은 이중 신호 경로를 갖추고 있습니다.

주요 특징

• 최대 2GHz의 대역폭, 디지털 다운 컨버터(DDC) 포함
• 시간 도메인과 주파수 도메인을 개별적 제어
• PC로의 빠른 Raw IQ 데이터 오프로드
• RF와 시간 비교 트리거링(주파수 또는 크기 변경 시 트리거)

5G와 UWB 등의 고대역폭 생성

더 높은 데이터 처리량으로 5G mmWave, 초광대역, WiGig 및 자동 RADAR 같은 다양한 기술에 활력을 불어넣고 있습니다. 6 시리즈 LP (Low Profile)는 다중 채널 시스템에 이상적인 IF 디지타이저로, 고성능의 25GS/s 채널 네 개를 2U 랙 하나에 채워 넣습니다. DDC를 사용하면 데이터 크기를 최대 30% 줄여 사후 처리 시 데이터를 더 빠르게 얻을 수 있습니다.

주요 특징

• 랙 마운트가 장착된 2개의 랙 장치 높이(3.5인치)
• 손쉬운 원격 제어 – 브라우저 액세스 및 제어
• 이더넷 및 USB 3.0 포트를 통해 빠르게 데이터 전송
• 프로그래밍 지원: IVI-C, IVI-COM, MATLAB, LabView, Python, VISA, 소켓 등
• 내장 프로그래밍 명령 변환기

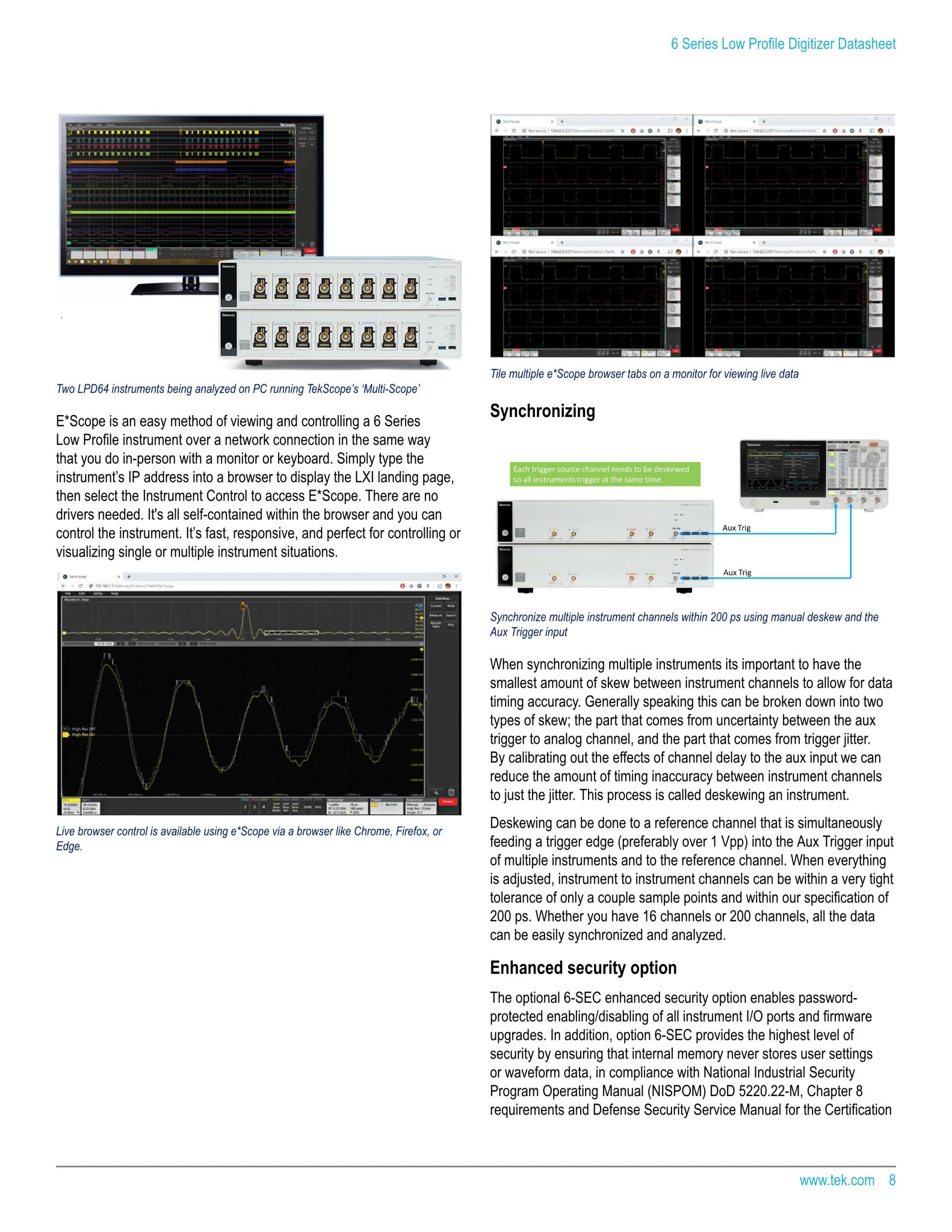

여러 고속 디지타이저 동기화

2개의 원격 디지타이저를 단일 가상 장비로 전환하십시오. 그 어느 때보다 더 많은 채널에서 발견하고 검색하고 분석하십시오.

• 동시에 모든 채널 확인 가능
• 채널 재정렬 또는 그룹화
• 무제한 자동 측정
• 손쉬운 이더넷 액세스
