52120A 트랜스 컨덕턴스 증폭기 는 140pm 정확도의 120A AC/100A DC 전류를 제공하는 교정장비입니다. 이와 함께 출시되는 코일 악세서리는 최대 3000A ~ 6000A 까지 출력 구현 가능한 최고의 성능을 자랑하며, 세 대의 52120A 가 연동하여 360A의 출력이 가능합니다. 1 mH의 유도 부하 드라이브 능력과 4.5 V의 컴플라이언스 전압에서 다양한 애플리케이션을 제공합니다.
| 원산지 | USA (US-WA) |
|---|---|
| 제조사 | ©Fluke Corporation |
| 브랜드 | FLUKE® |
| 무게 | 1kg |

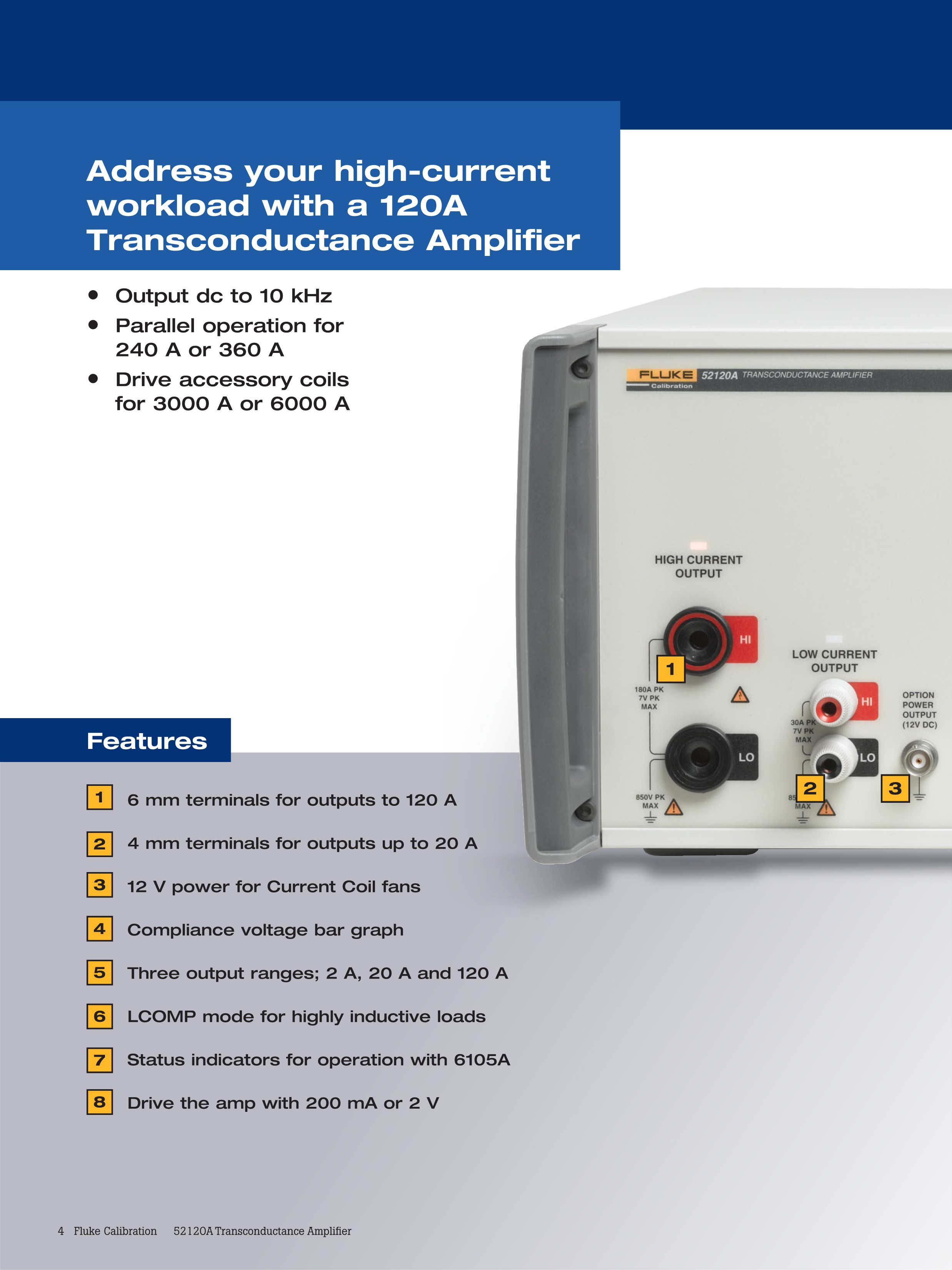

주요 특징
전력 및 전기 교정기의 작업 능력을 확장시키세요.
52120A 트랜스 컨덕턴스 증폭기는 140pm 정확도의 120A AC/100A DC 전류를 제공하는 교정장비입니다. 이와 함께 출시되는 코일 악세서리는 최대 3000A ~ 6000A 까지 출력 구현 가능한 최고의 성능을 자랑하며, 세 대의 52120A가 연동하여 360A의 출력이 가능합니다. 1 mH의 유도 부하 드라이브 능력과 4.5 V의 컴플라이언스 전압에서 다양한 애플리케이션을 제공합니다.

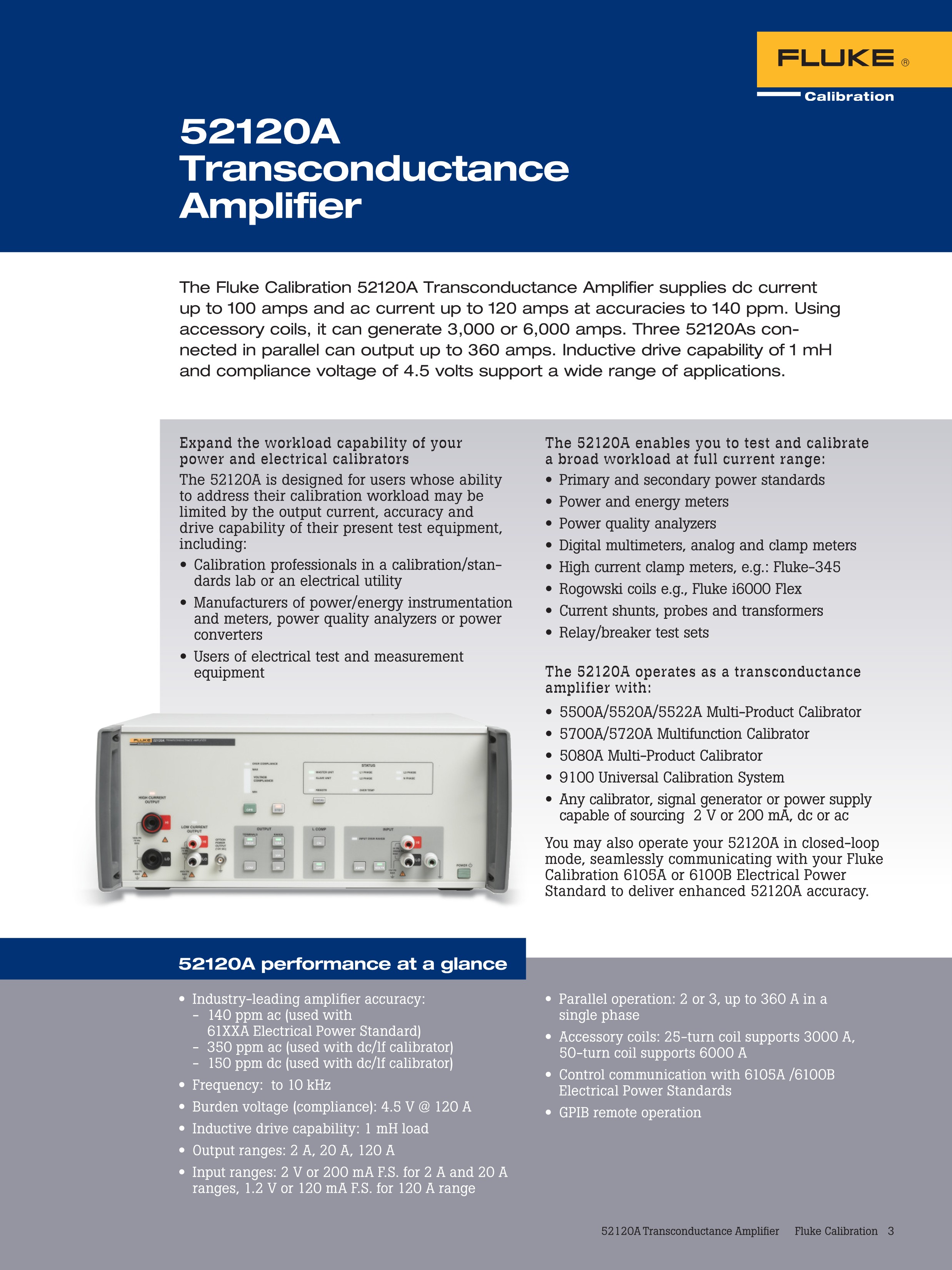

52120A 주요성능
- 선두 증폭기 정확도 :
- 140 ppm AC (61XXA Electrical Power Standard 사용 시)
- - 350 ppm AC (DC/LF 교정기 사용 시)
- - 160 ppm AC (DC/LF 교정기 사용 시)
- 주파수 : DC ~ 10 kHz
- Burden voltage (준수도) : 4.5 V @ 120 A
- Inductive drive 기능 : 1 mH load
- 출력 범위 : 2 A, 20 A, 120 A
- 입력 범위 : 2 V 혹은 200 mA F.S. @ 2 A ~ 20 A 범위, 1.2 V 혹은 120 mA F.S. @ 120 A 범위
- 병렬 운영 : 2 혹은 3, 단일 위상에서 최대 360 A

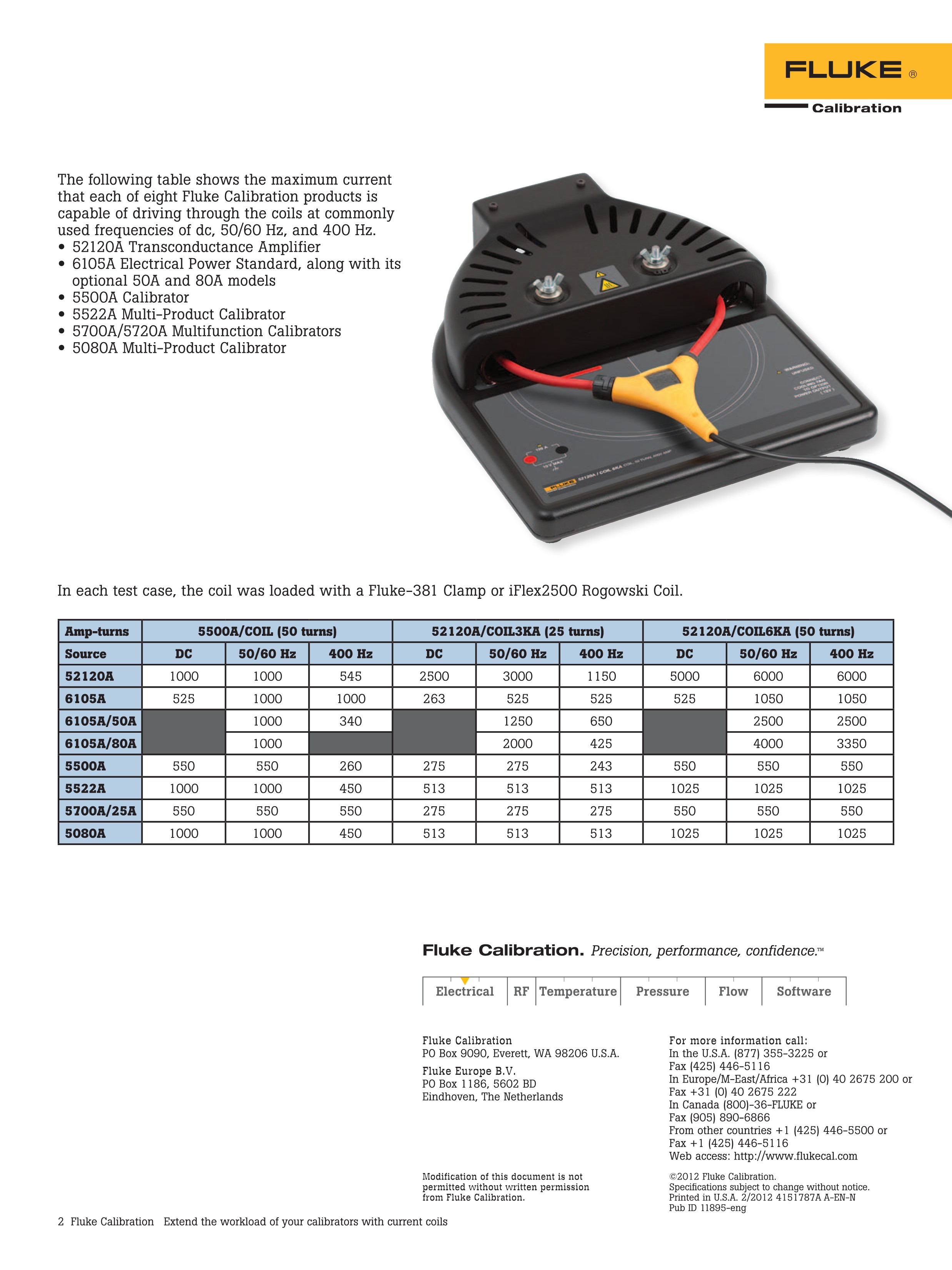

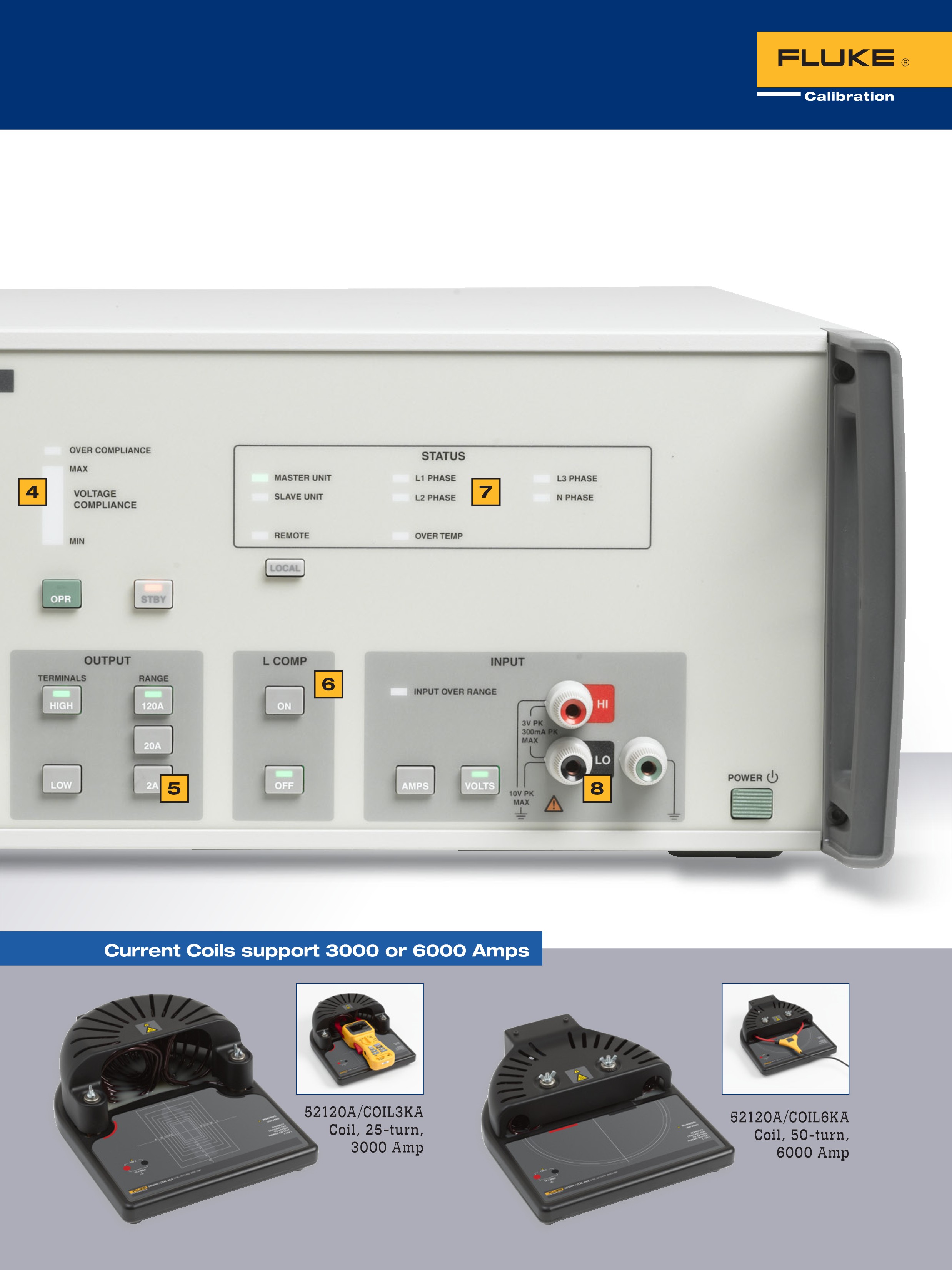

- 악세사리 코일 : 25 회전 코일은 3000 A 지원, 50 회전코일은 6000A 지원
- 6105A/6100B로 통신 제어전력 표준
- GPIB 원격 운전
제품 개요
교정기 전류 출력 정확도 · 드라이브 능력 부족으로 교정에 어려움을 겪고 계시다면 52120A로 문제를 해결할 수 있습니다. 다음과 같은 분들께 제품을 추천드립니다.
- 전기 사업체나 교정/표준 연구소의 교정 전문가
- 전력/에너지 계측장비 · 미터 · 전력 품질 분석기 및 전력 전환기 제조사
- 전기 테스트 및 측정 장비 사용자
52120A는 다음의 제품과 사용하실 수 있습니다.
- 5500A/5520A/5522A 멀티제품 교정기
- 5700A/5720A 다기능 교정기
- 5080A 멀티제품 교정기
- 9100 다용도 교정 시스템
- 2V 혹은 200mA, DC 혹은 AC를 소싱할 수 있는 모든 교정기 · 신호 발생기 · 전원
권고 사항 : 52120A는 최신 모델 6105A와 6100B 전력 표준과 함께 사용했을 때 가장 높은 정확도를 갖출 수 있습니다.
제품 사양

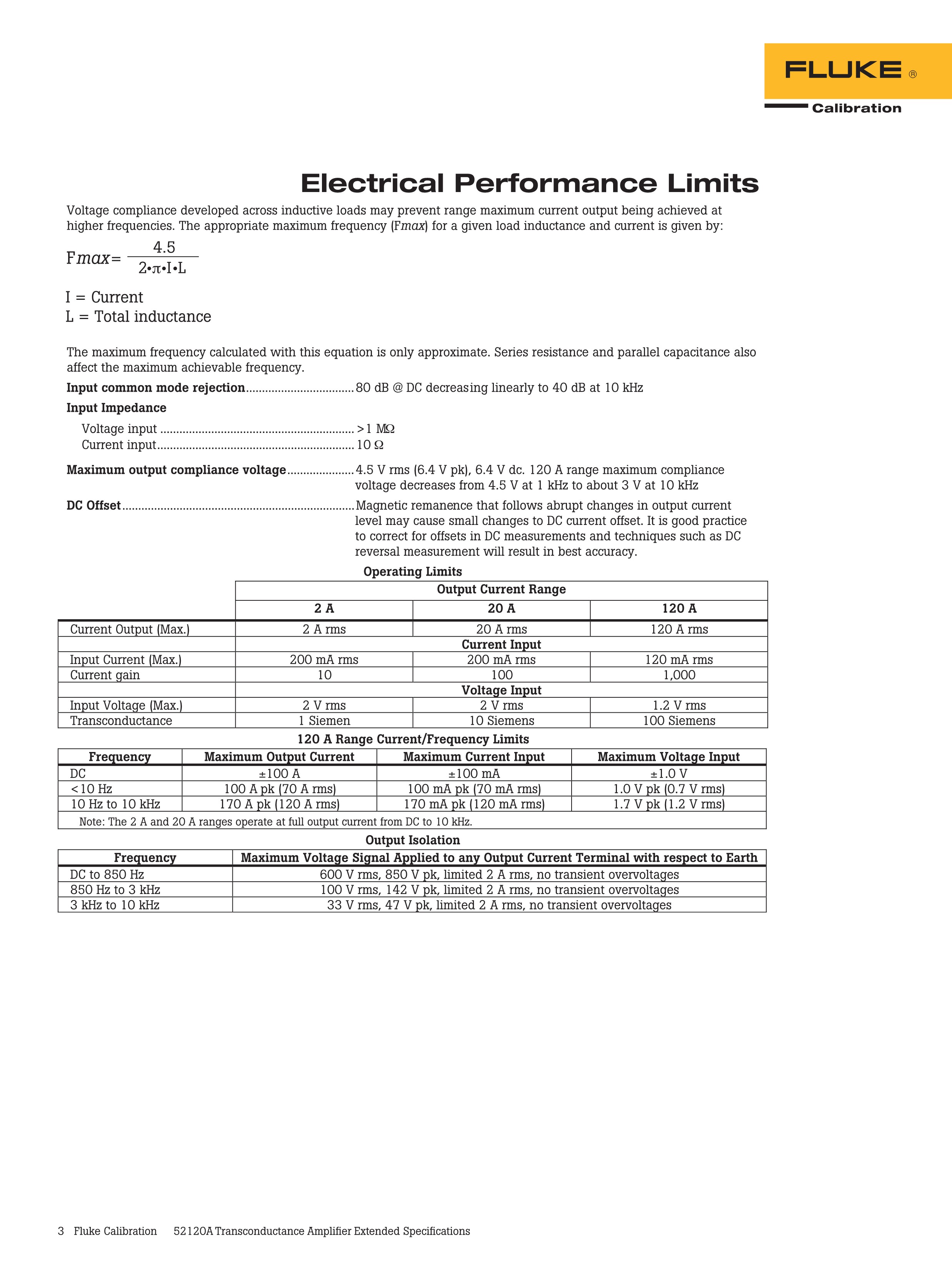

동작 한계
출력 범위
2 A, 20 A, 120 A (100 A dc)
입력 전류 범위
200 mA, 200 mA, 120 mA (100 mA dc)
전류 획득
10, 100, 1000
입력 전압 범위
2 V, 2 V, 1.2 V (1.0 V dc)
트랜스 컨덕턴스
1,10,100 Siemens
Frequency
To 10 kHz
최대 출력 준수 전압
4.5 Vrms (6.4 Vpeak)
전기 유도 드라이브 능력
1 mH 부하
출력 격리, 전류 단자에서 접지
600 Vrms, 850 Vpeak, DC to 850 Hz

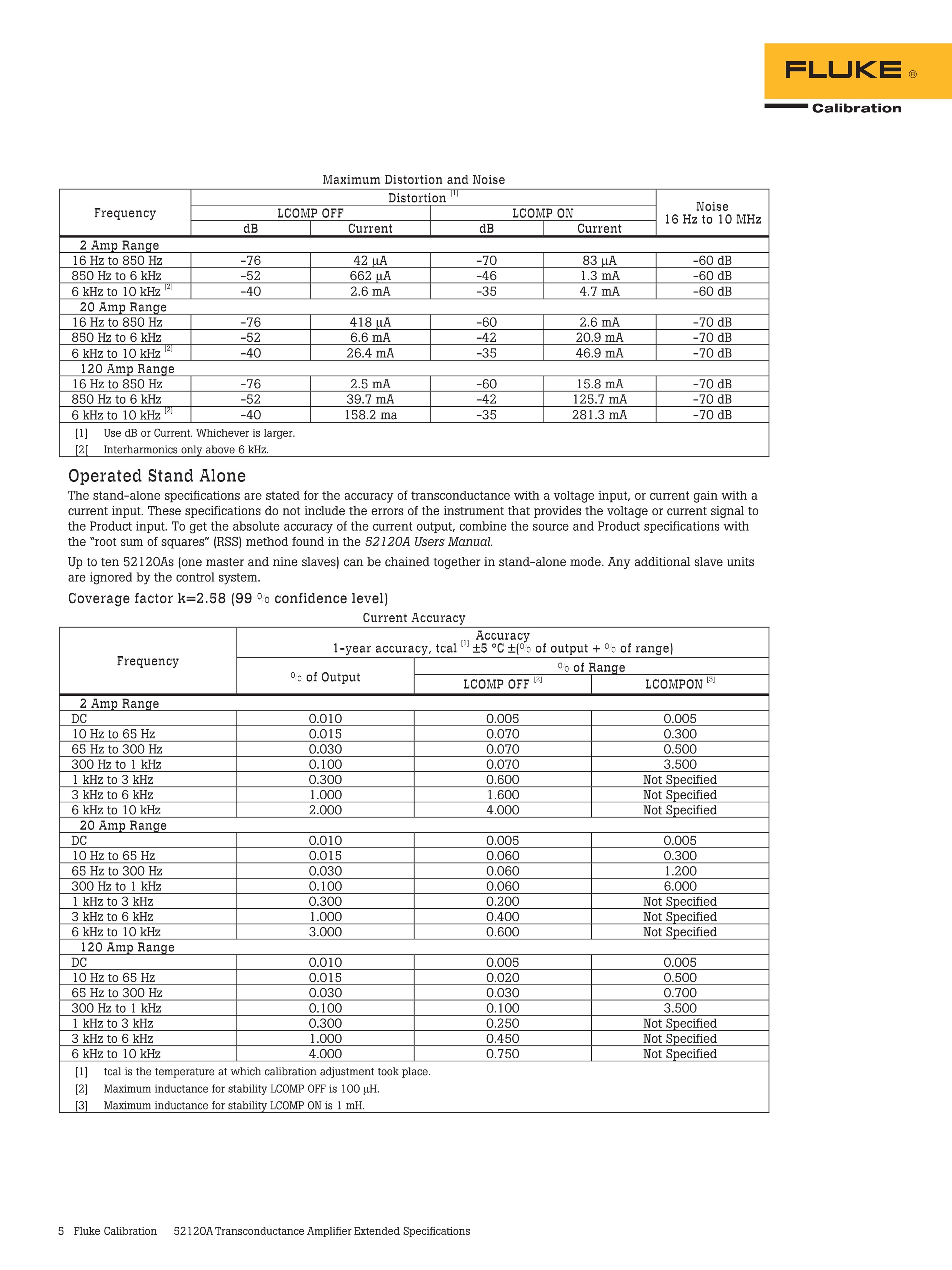

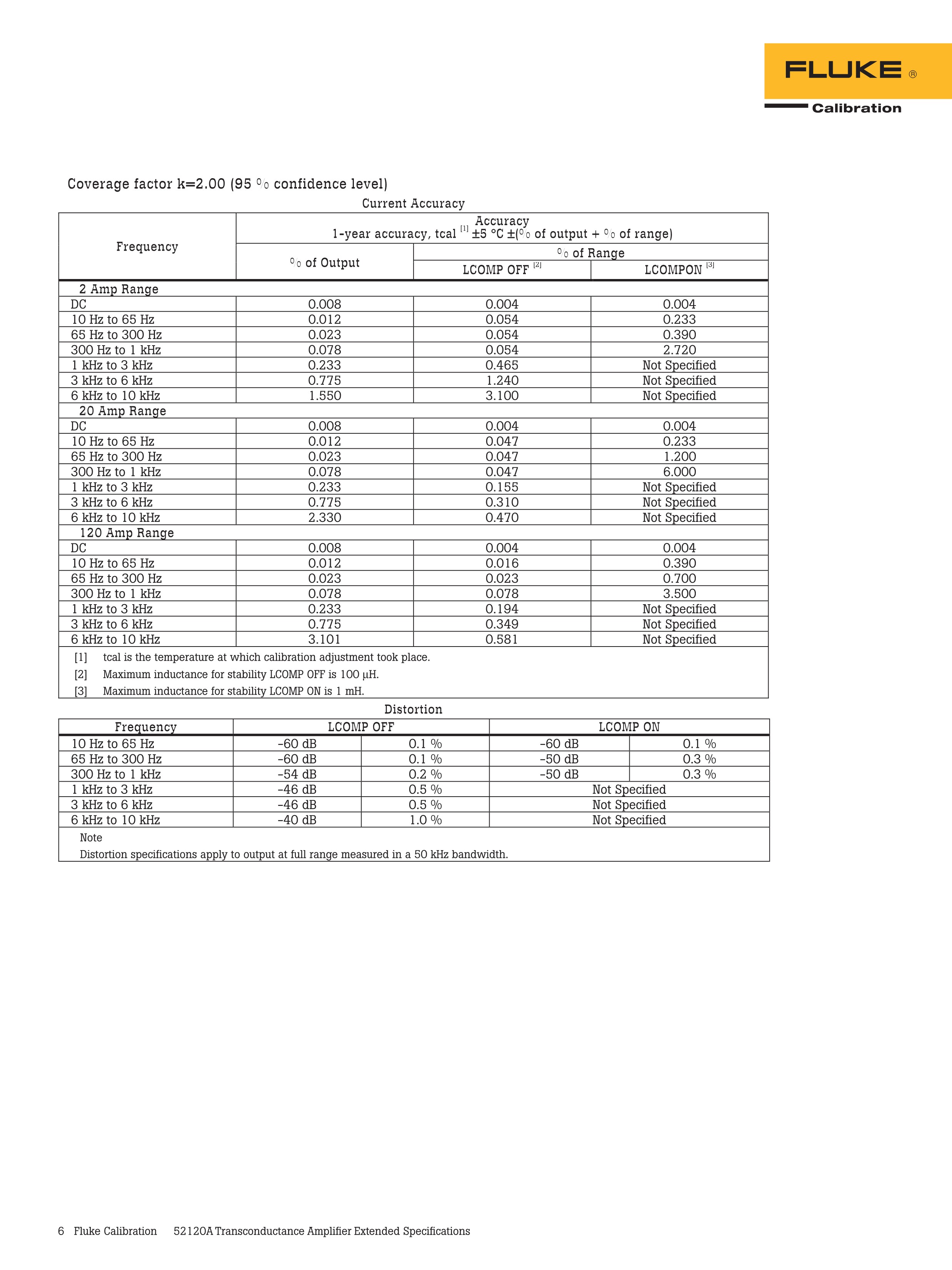

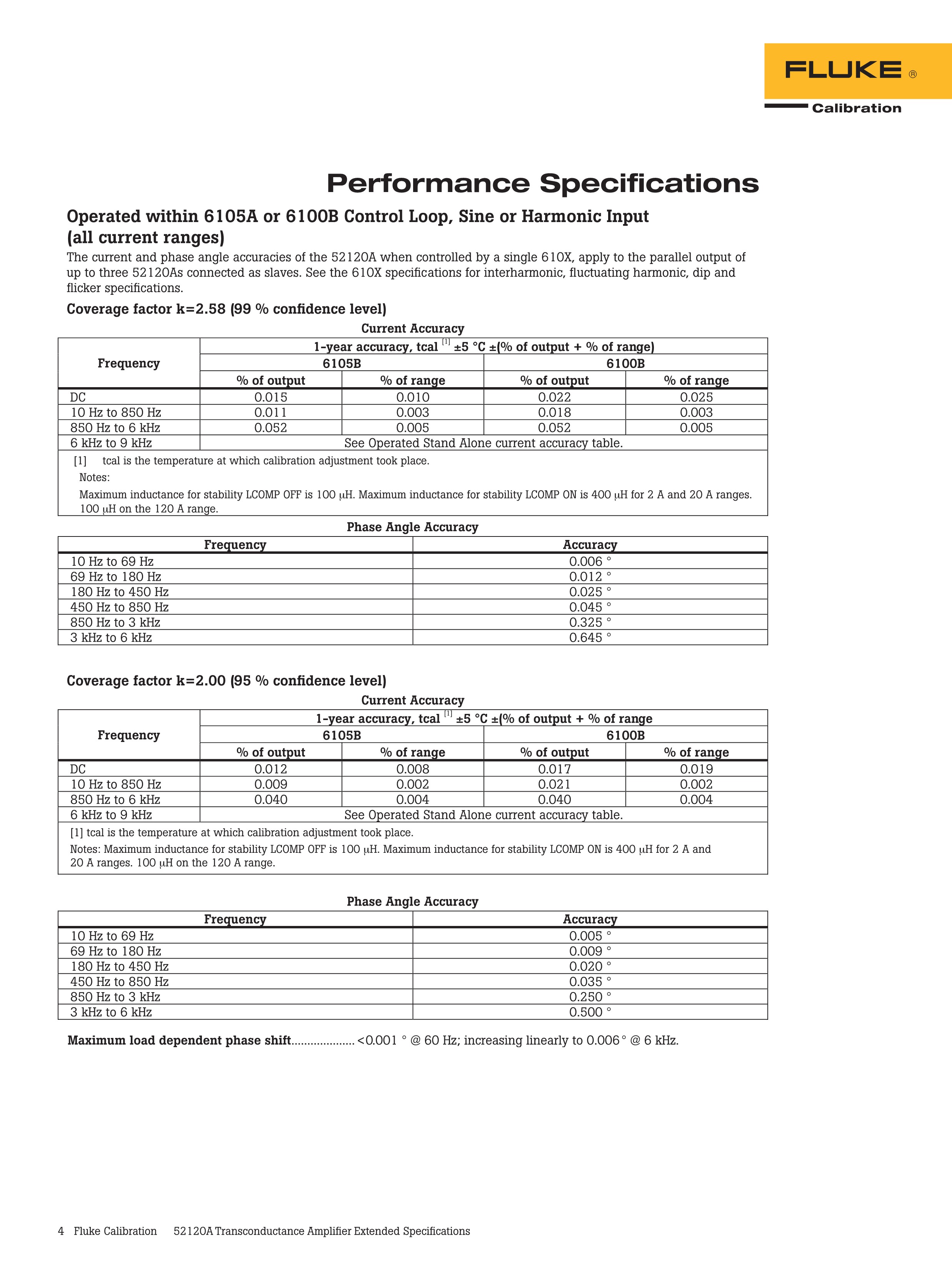

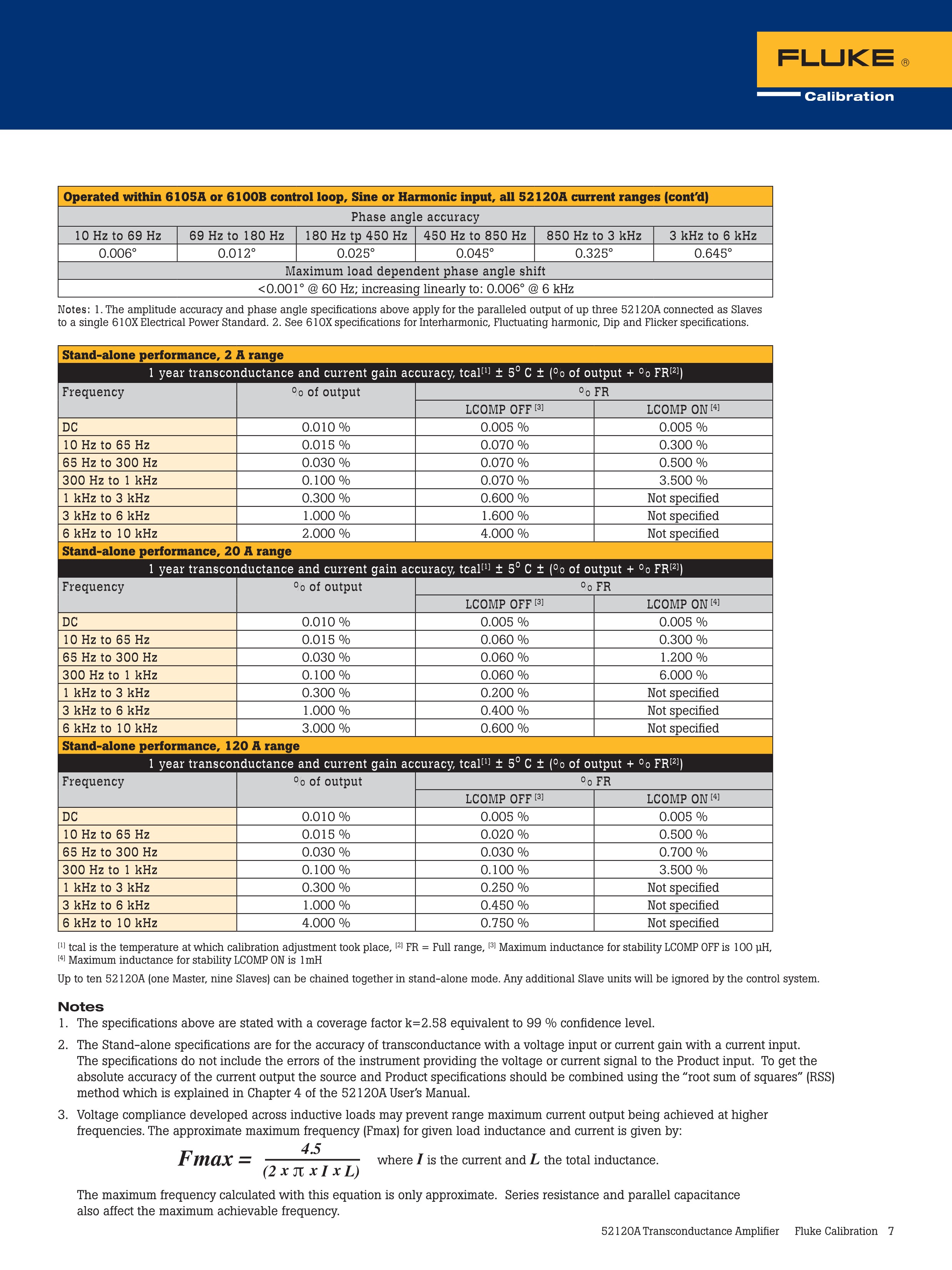

성능 사양
AC 정확도, 6105A와의 폐회로
140 ppm까지
독립형 직류 정확도
160 ppm까지
독립형 교류 정확도
350 ppm까지
위상각 정확도
0.006°
부하 의존 위상각
< 0.001° @ 60 Hz

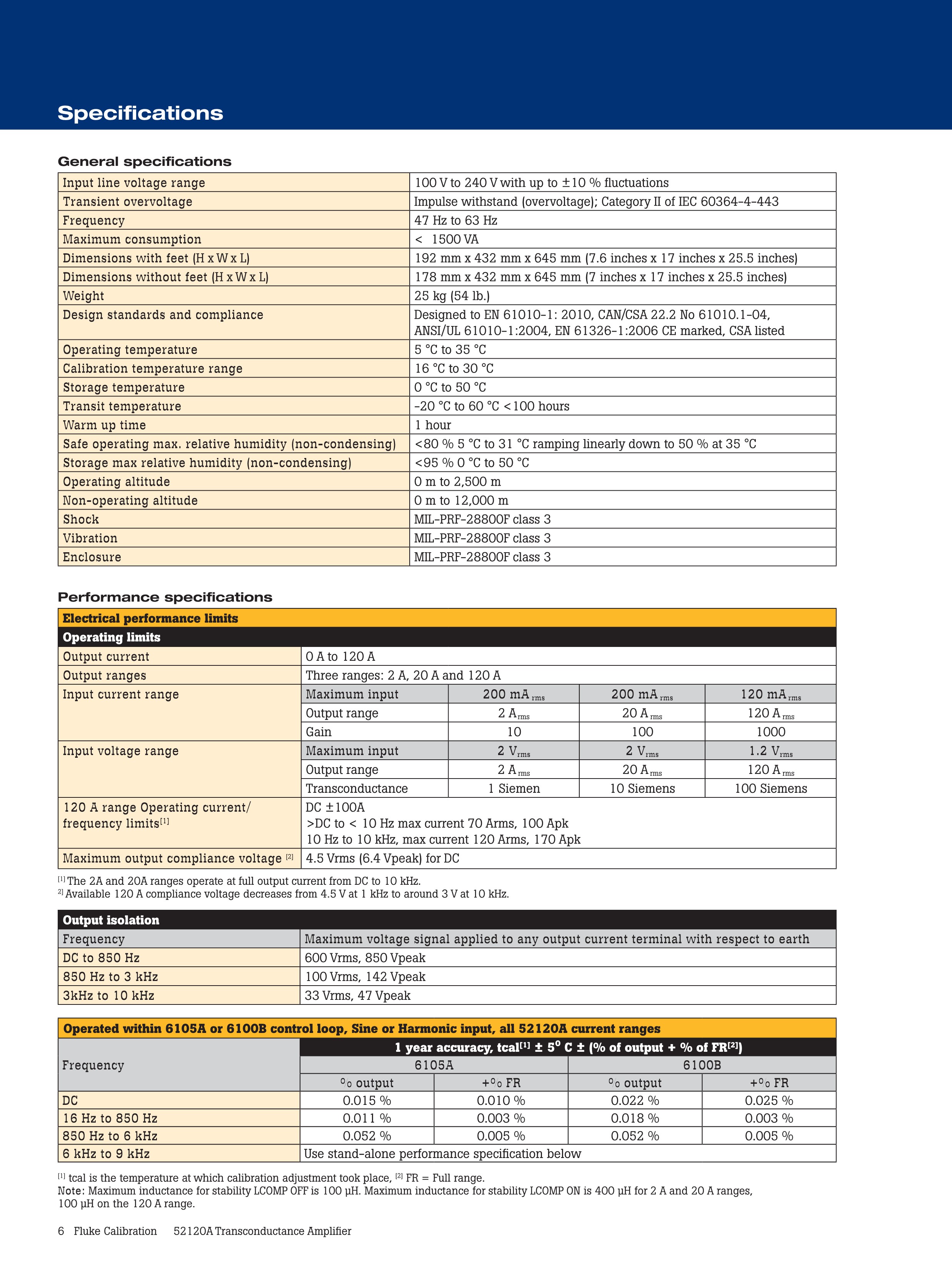

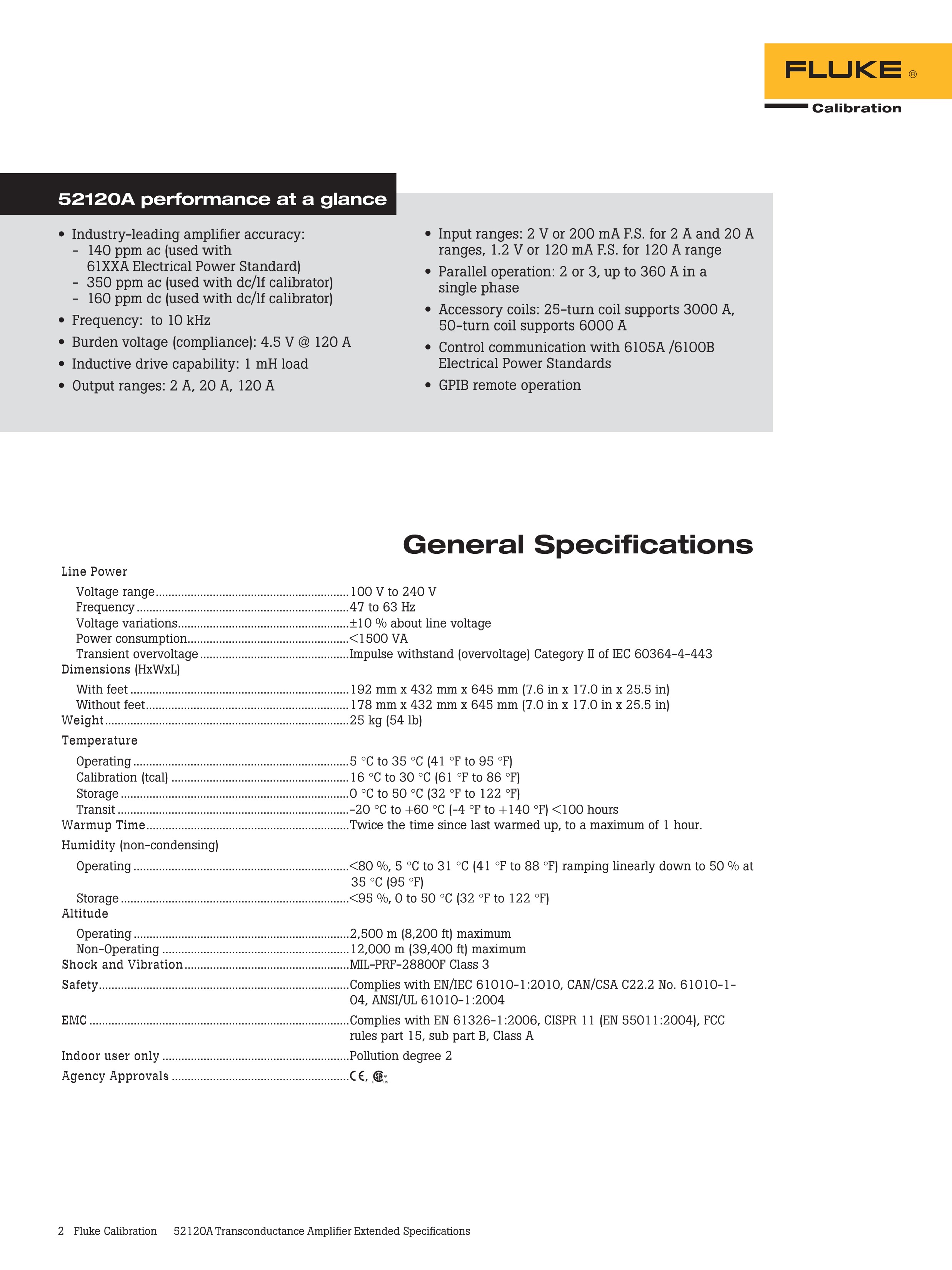

일반 사양
입력 라인 전압 범위 전이
100 V to 240 V with up to ±10 % fluctuations
일시 과도 전압
임펄스 견딤 (과도 전압) ; Category II of IEC 60364-4-443
Frequency
47 Hz to 63 Hz
최대 소모
< 1500 VA
발 있는 치수 (높이 × 너비 × 길이)
192 mm × 432 mm × 645 mm
(7.6 inches x 17 inches x 25.5 inches)
(7.6 inches x 17 inches x 25.5 inches)
발 없는 치수 (높이 × 너비 × 길이)
178 mm × 432 mm × 645 mm
(7″ x 17″ x 25.5″)
(7″ x 17″ x 25.5″)
중량
25 kg (54 lb.)
디자인 표준과 준수
Designed to EN 61010-1 : 2010, CAN/CSA 22.2 No 61010.1-04, ANSI/UL 61010-1 : 2004, EN 61326-1 : 2006 CE marked, CSA listed
동작온도
5°C to 35°C
교정 온도 범위
16°C to 30°C
예열 시간
1 시간
안전 동작 최대 상대 습도 (비응축성)
< 80% 5°C to 31°C ramping linearly down to 50% at 35°C
동작 고도
0 m to 2,500 m
충격과 진동
MIL-PRF-28800F 3등급
사양신뢰수준
99%

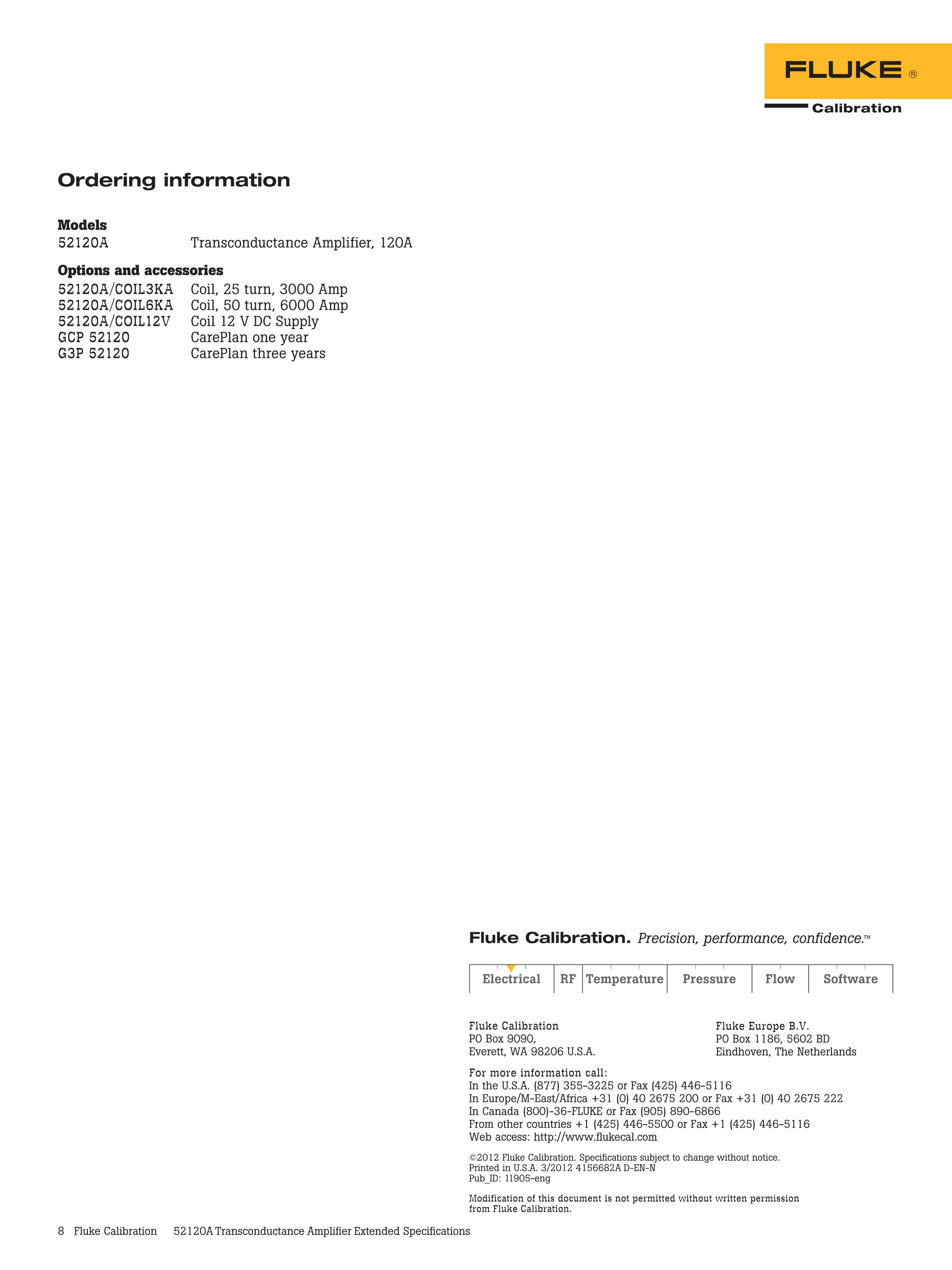

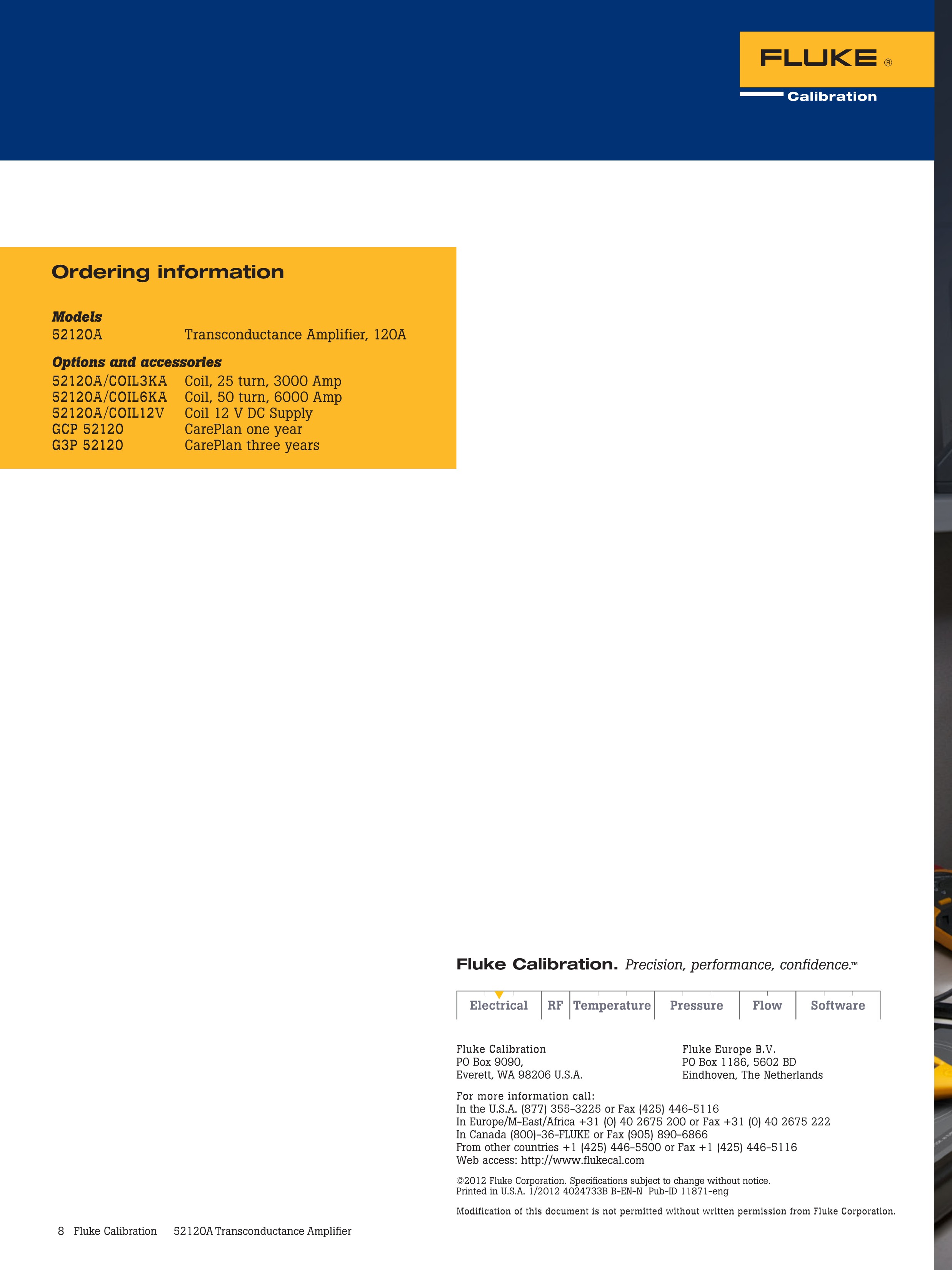

세부 모델 및 액세서리
모델명
설명
52120A
트랜스컨덕턴스 증폭기
모든 모델에 공통되는 악세서리 :
액세서리명
설명

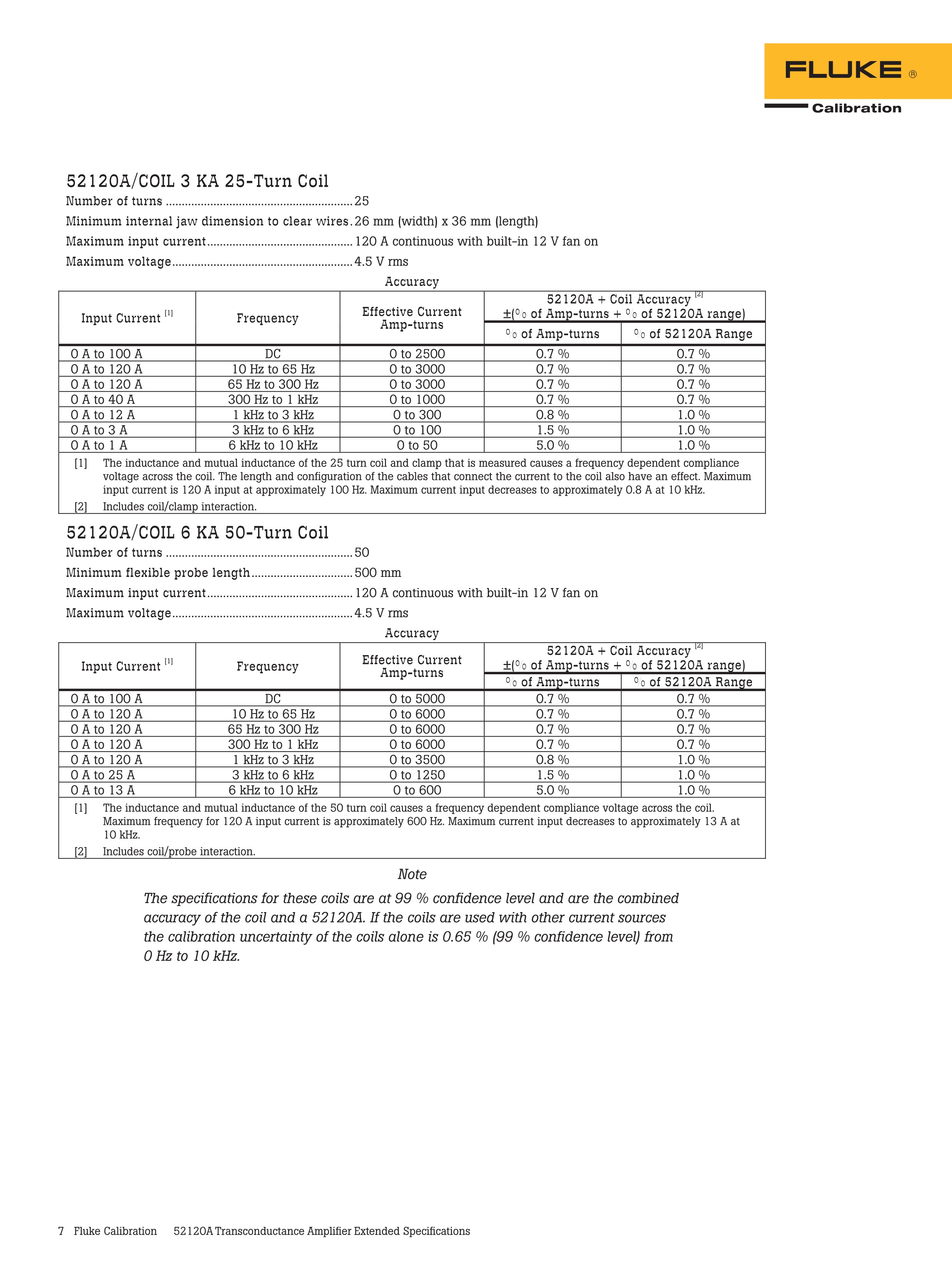

52120A/COIL3KA
코일, 25턴, 3000A
52120A/COIL6KA
코일, 50턴, 6000A
52120A/COIL12V
코일, 12V DC 전원
