코니카미놀타는 첨단 조명 시스템 설계, 차세대 항공기 개발, 몰입형 AR/VR 경험 엔지니어링 등 기술 최전선에 있는 산업 분야에서 정확하고 신뢰할 수 있으며 확장 가능한 조도 측정 도구가 필요하다는 점을 잘 알고 있습니다. 이러한 요구를 충족하기 위해 CL-700A 조도 분광계를 개발했습니다.

원산지	JAPAN
제조사	KONICA MINOLTA
브랜드	KONICA MINOLTA
무게	1kg

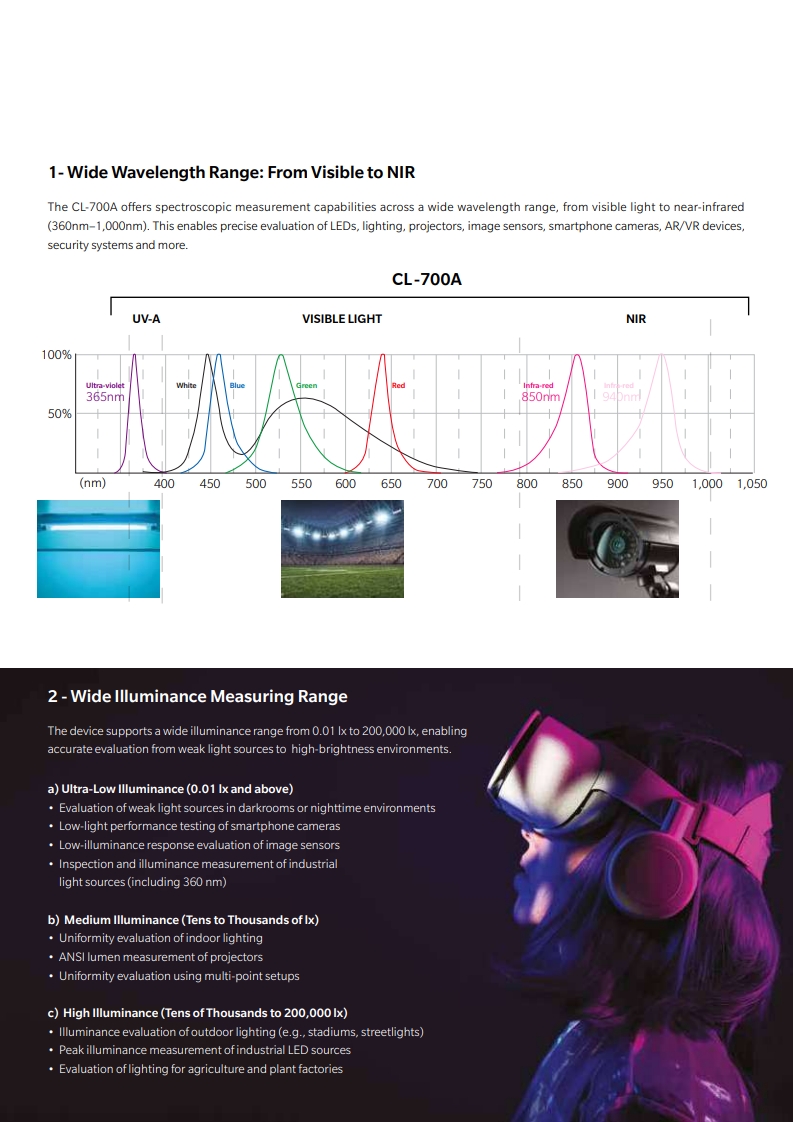

CL-700A는 360~1000nm의 넓은 스펙트럼 범위를 통해 가시광선과 근적외선을 모두 포착하여 LED, OLED, NIR 발광체 등 다양한 광원을 정밀하게 평가할 수 있습니다. 0.01~200,000lux의 넓은 조도 범위는 초저조도 환경부터 고강도 환경까지 측정을 지원하므로 조종석 조명 검증부터 AR/VR 센서 교정에 이르기까지 다양한 용도에 적합합니다.

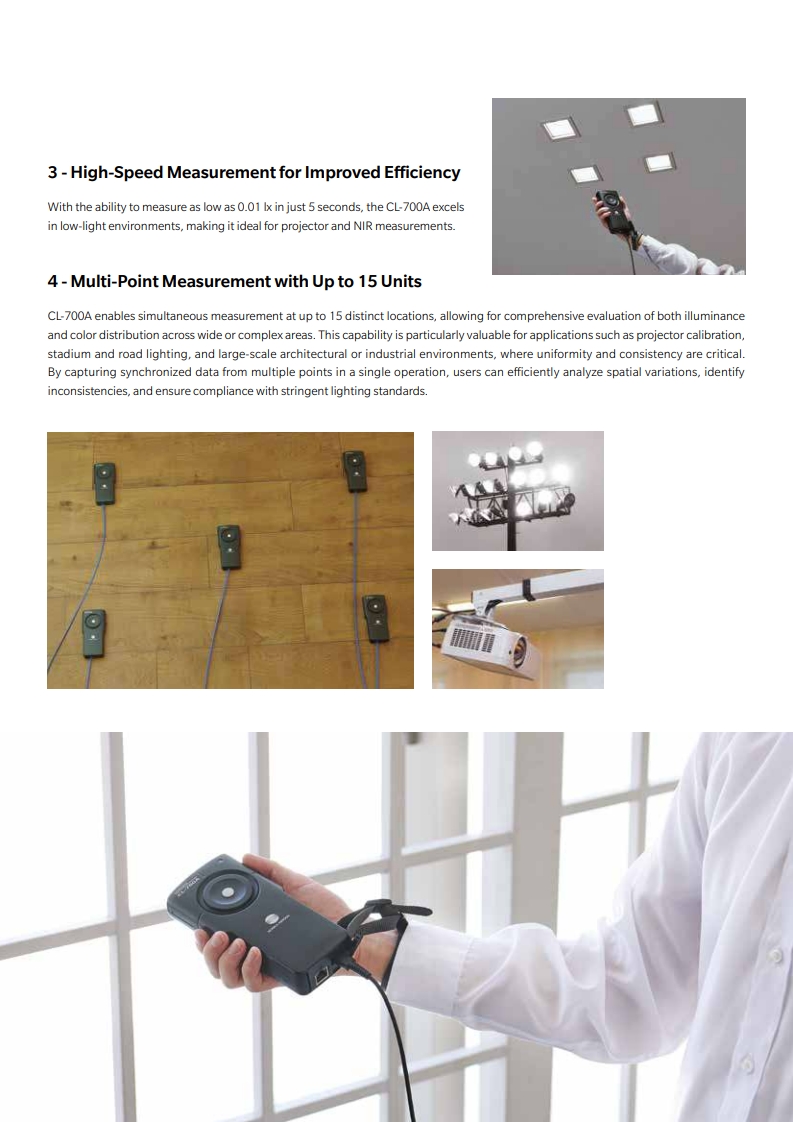

CL-700A는 최대 15개의 동기화된 장치를 사용하여 다중 지점 측정을 지원하므로 사용자는 복잡한 조명 배열이나 대규모 설치 환경에서 공간 균일성과 색상 일관성을 평가할 수 있습니다. 다중 지점 측정은 균일성과 정밀도가 중요한 항공기 객실 조명 시스템, 몰입형 AR/VR 디스플레이 환경 및 건축 조명 설계 분야에서 특히 유용합니다.

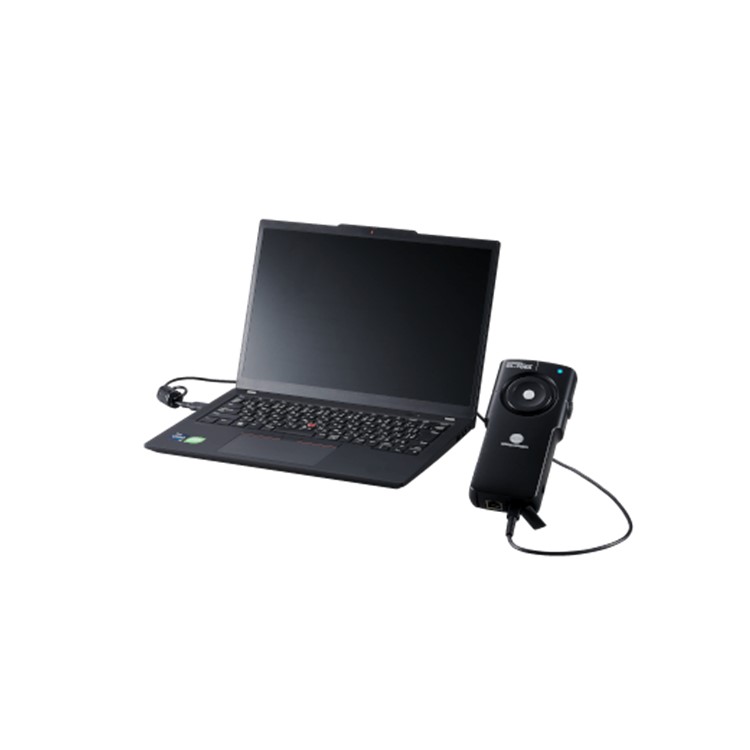

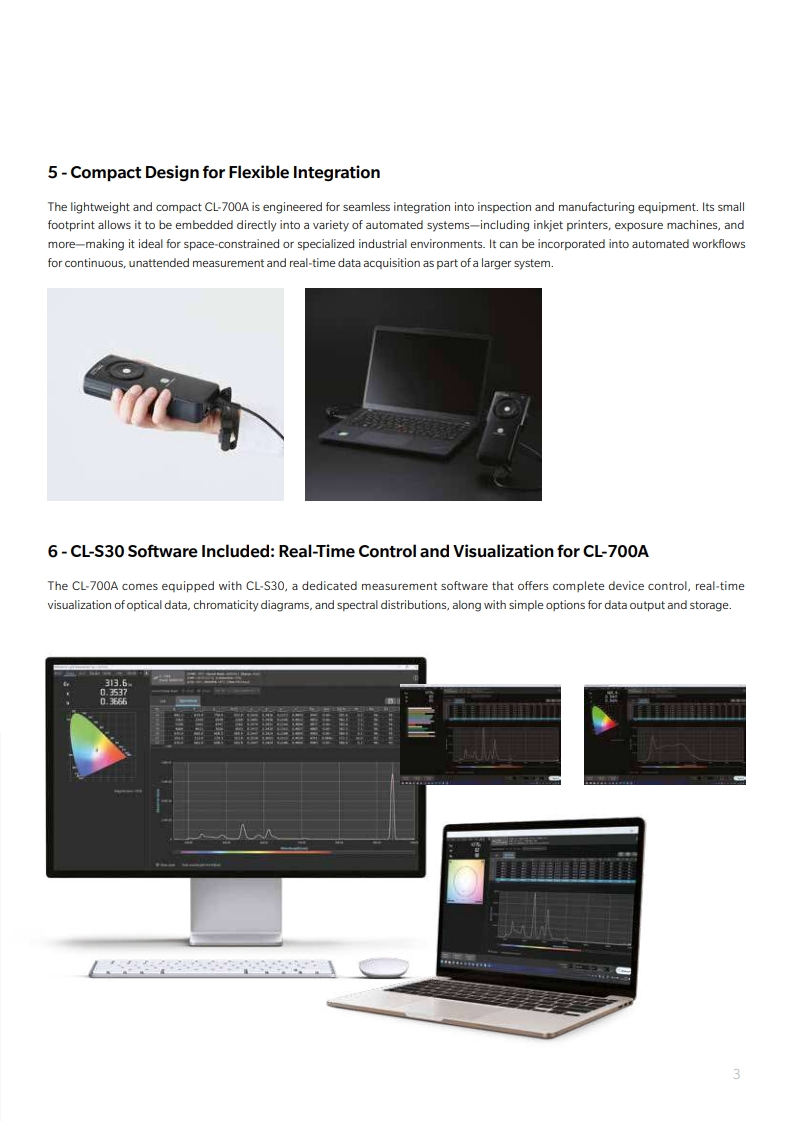

CL-700A는 유연성을 고려하여 설계되었으며, 컴팩트하고 가벼운 폼팩터로 휴대용 워크플로우 또는 자동화된 테스트 시스템에 쉽게 통합할 수 있습니다. USB 및 이더넷 연결을 통해 실시간 데이터 수집 및 원격 작동을 지원합니다. 함께 제공되는 CL-S30 소프트웨어는 직관적인 제어, 스펙트럼 시각화, 색도 분석 및 간소화된 데이터 관리를 제공합니다.

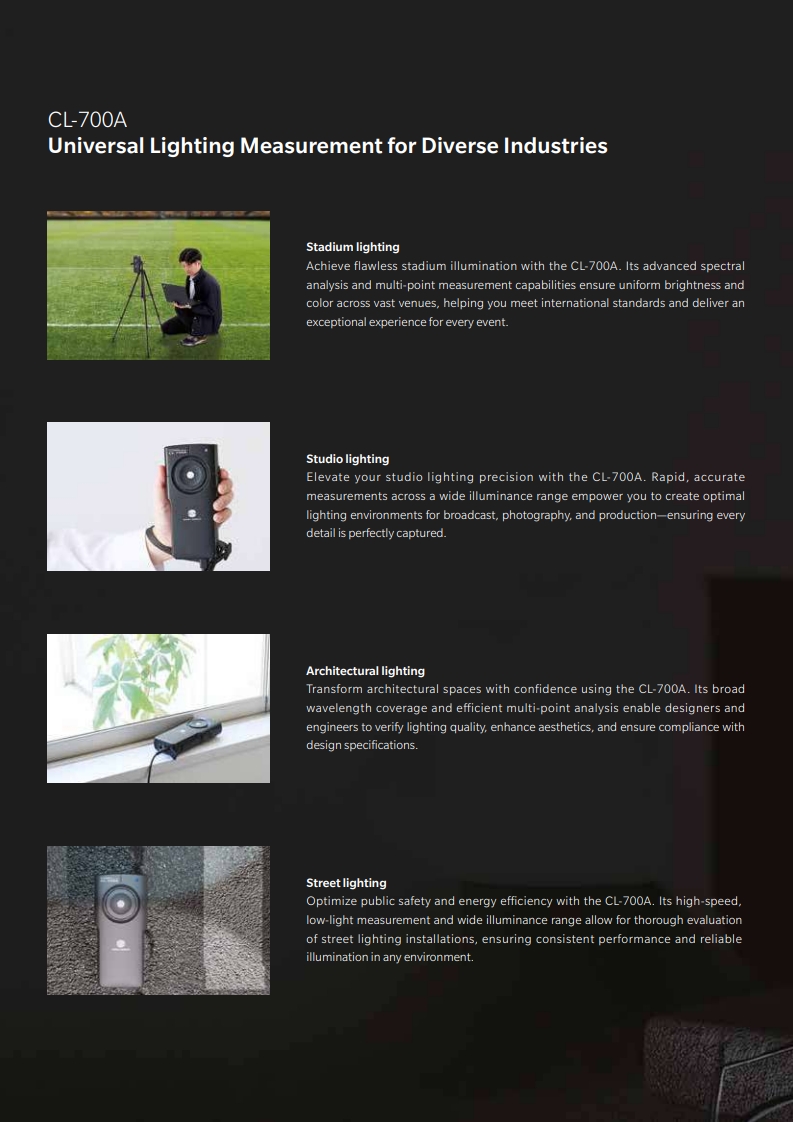

<주요 산업 전반에 걸친 응용 분야>

조명 분야에서 CL-700A는 상업용, 산업용 및 건축용 조명 시스템의 LED 성능, 색 재현성 및 조도 균일성을 평가합니다. CL-700A는 산업 표준 준수를 지원하며 에너지 효율성과 시각적 편안함을 위한 조명 품질 최적화에 도움을 줍니다.
항공우주 분야에서 조종석 및 객실 조명 시스템이 엄격한 항공 표준을 충족하는지 확인하십시오. CL-700A는 다양한 조건에서 정밀한 스펙트럼 및 조도 측정을 가능하게 하여 연구 개발 및 생산 단계의 품질 보증을 지원합니다.

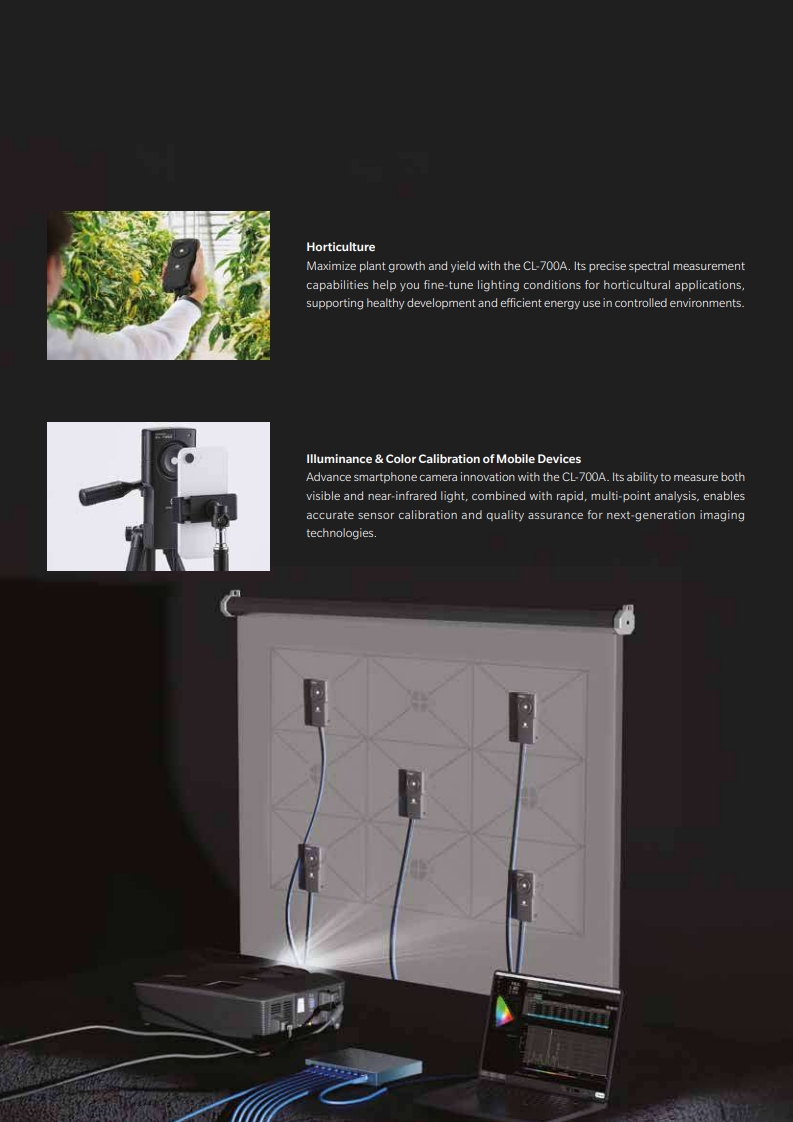

AR/VR 환경 에서 가시광선과 근적외선을 모두 사용하여 이미지 센서와 디스플레이를 보정할 수 있습니다. CL-700A는 저조도 테스트, 다지점 디스플레이 균일도 분석, 광학 부품의 스펙트럼 평가를 지원하여 몰입감 넘치는 고화질 사용자 경험을 제공합니다.

CL-700A는 단순한 조도계를 넘어, 조명 성능이 가장 중요한 산업 분야의 혁신을 지원하도록 설계된 다목적 측정 솔루션입니다.

조명 시스템 최적화, 항공우주 부품 검증, AR/VR 기술 정밀 조정 등 어떤 분야에서든 CL-700A는 필요한 데이터를 제공하여 자신감 있는 개발을 지원합니다.

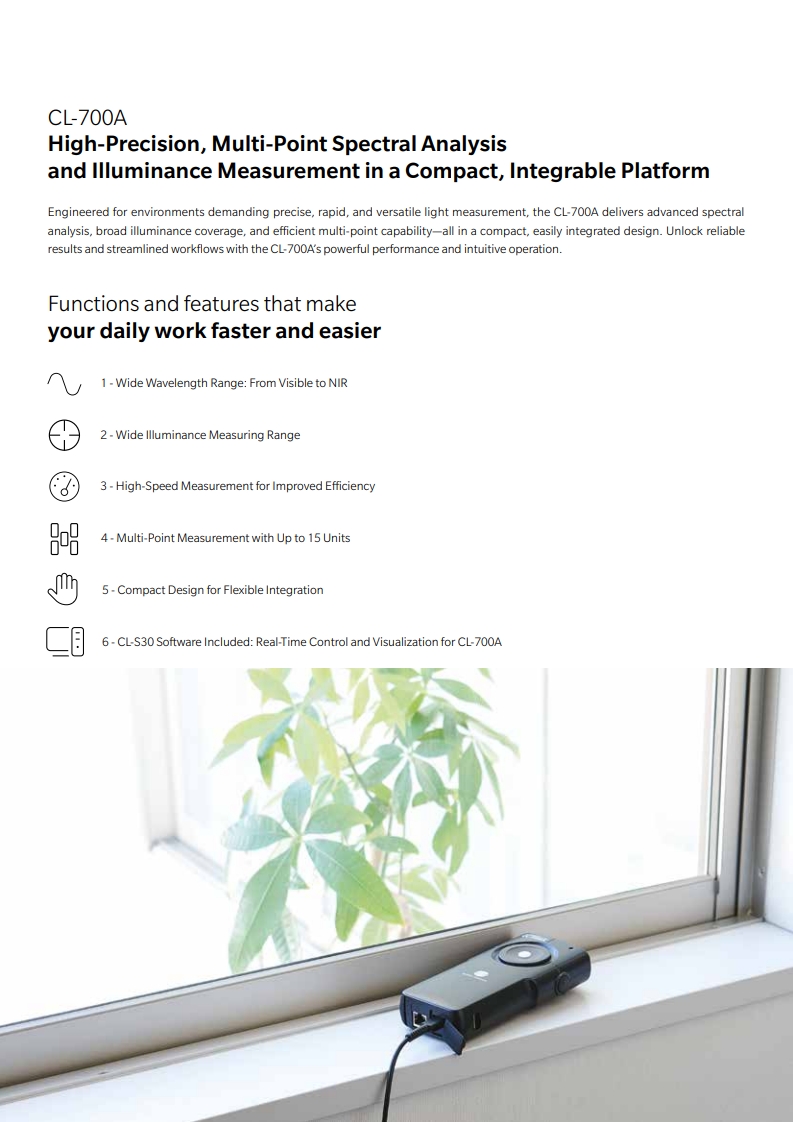

<특징>

ISO 17025 인증 대상
넓은 스펙트럼 범위(360~1000nm)
넓은 조도 범위(0.01~200,000럭스)
최대 15개의 동기화된 장치를 이용한 다중 지점 측정 기능
컴팩트하고 가벼운 디자인
CL-S30 소프트웨어가 포함되어 데이터 관리가 간소화됩니다.
빠른 측정 속도를 제공하며, 초고속 모드(0.3초 이내)와 일반 모드(최대 5초)를 지원합니다.
0.0005 xy(≥50 lx)의 높은 정확도와 반복성을 제공하여 산업 표준 준수를 지원합니다.
USB 및 이더넷 연결을 통해 유연한 통합이 가능합니다.
자동 영점 조정 및 파장 보정

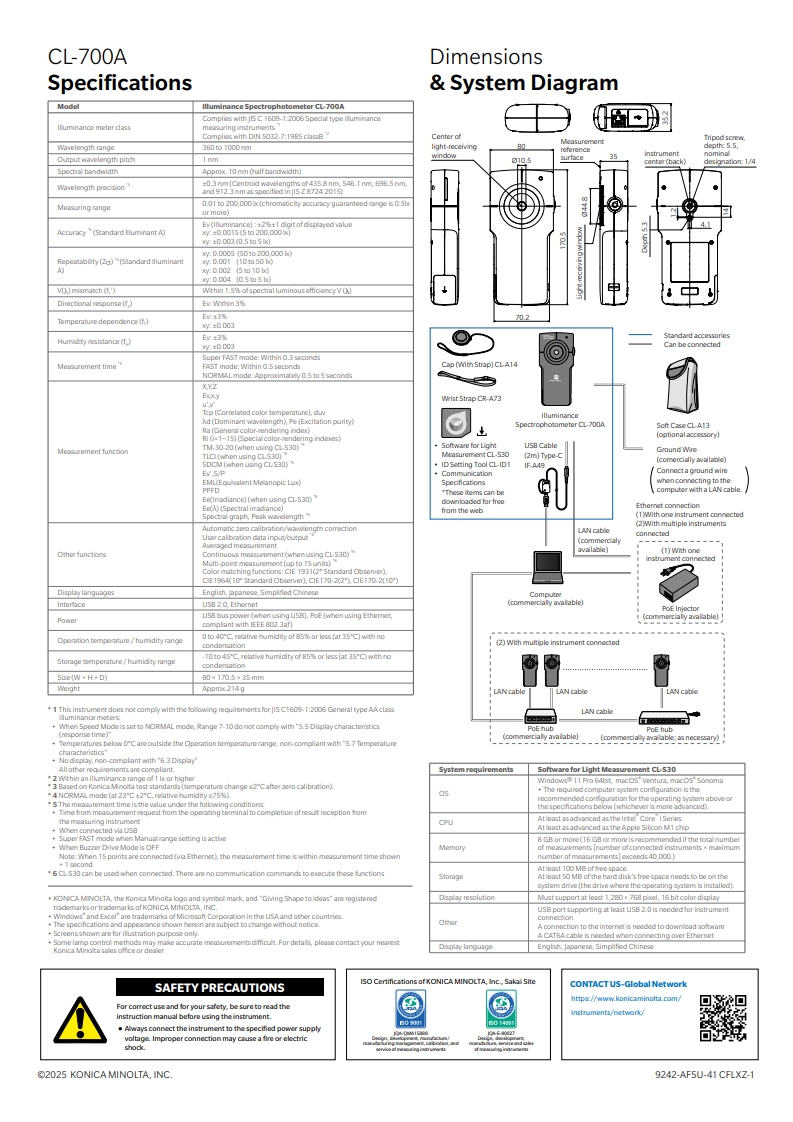

모델	조도 분광 광도계 CL-700A
조도계 등급	JIS C 1609-1:2006 특수 조도 측정기 규격 준수 1 DIN 5032-7:1985 클래스 B 2 를 준수합니다.
파장 범위	360~1000nm
출력 파장 피치	1나노미터
스펙트럼 대역폭	약 10nm (반대역폭)
파장 정밀도 *3	±0.3 nm (JIS Z 8724:2015에 명시된 중심 파장 435.8 nm, 546.1 nm, 696.5 nm 및 912.3 nm)
측정 범위	0.01~200,000 lx (색도 정확도 보장 범위는 0.5 lx입니다) 또는 그 이상)
정확도 *4 (표준 광원 A)	Ev(조도): 표시값의 ±2%±1자리 xy: ±0.0015(5~200,000lx) xy: ±0.002 (0.5~5 lx)
반복성(2σ) *4 (표준 광원 A)	xy: 0.0005 (50~200,000 lx) xy: 0.001 (10~50 lx) xy: 0.002 (5~10 lx) xy: 0.004 (0.5~5 lx)
V(λ) 불일치(f 1 ')	스펙트럼 발광 효율 V(λ)의 1.5% 이내
방향성 응답(f 2 )	Ev: 3% 이내
온도 의존성(f T )	변동계수: ±3% xy: ±0.003
습도 저항(f H )	변동계수: ±3% xy: ±0.003
측정 시간 *5	초고속 모드: 0.3초 이내 고속 모드: 0.5초 이내 일반 모드: 약 0.5~5초
측정 기능	X,Y,Z 에브,x,y 유,브 TCP(상관 색온도), DUV λd(주파장), Pe(여기 순도), Ra(일반 색상 재현 지수) Ri (i=1~15) (특수 색상 표현 지수) TM-30-20 (CL-S30 사용 시) TLCI (CL-S30 사용 시) SDCM (CL-S30 사용 시) Ev',S/P EML(등가 멜라노픽 럭스) PPFD Ee(조도) (CL-S30 사용 시) Ee(λ) (분광 조도) 스펙트럼 그래프, 피크 파장 (CL-S30 사용 시)
기타 기능	자동 영점 보정/파장 보정 사용자 교정 데이터 입력/출력 (CL-S30 사용 시) 평균 측정값 연속 측정 (CL-S30 사용 시) 다중 지점 측정(최대 15개 유닛)(CL-S30 사용 시) 색상 일치 기능: CIE 1931(2° 표준 관찰자), CIE1964(10° 표준 관찰자), CIE170-2(2°), CIE170-2(10°)
표시 언어	영어, 일본어, 중국어 간체 (CL-S30 사용 시)
인터페이스	USB 2.0, 이더넷
힘	USB 버스 전원(USB 사용 시), PoE(이더넷 사용 시, IEEE 802.3af 규격 준수)
작동 온도/습도 범위	0~40°C, 상대 습도 85% 이하(35°C 기준) 응축
보관 온도/습도 범위	-10~45°C, 상대 습도 85% 이하(35°C 기준) 응축
크기 (가로 × 세로 × 두께)	80 × 170.5 × 35 mm
무게	약 214g
