고해상도 CAS 120-HR 및 CAS 120B-HR 분광복사계 는
| 원산지 | JAPAN |
|---|---|
| 제조사 | KONICA MINOLTA |
| 브랜드 | KONICA MINOLTA |
| 무게 | 1kg |
고해상도 CAS 120-HR 및 CAS 120B-HR 분광복사계는
Instrument Systems의 고성능 어레이 분광계 CAS 120 제품군을 기반으로 하며,
이 제품군은 전 세계적으로 탁월한 성공을 거두었습니다.
CAS 120-HR 및 CAS 120B-HR은 특히 레이저 다이오드와 같은 협대역 방출체 측정에 적합하도록 설계되었습니다.
따라서 이 분광복사계는 생산 및 실험실 환경에서 요구되는 정밀하고 가격 경쟁력 있는 측정 작업에 필요한
높은 분광 해상도와 짧은 측정 시간을 모두 제공합니다.
모든 CAS 120-HR 및 CAS 120B-HR 모델은 PTB 추적 가능한 교정을 제공합니다.
통합된 밀도 필터 휠과 다크 셔터는 매우 넓은 검출기 신호 범위에서 완전 자동 측정을 가능하게 합니다.
이 분광복사계는 고급 실험실 응용 분야를 위해 Instrument Systems의 SpecWin Pro 소프트웨어와 함께 사용할 수 있습니다.
또한, 자체 프로그램을 개발하고 생산 장비에 통합하기 위해 DLL 및 LabVIEW 드라이버와 호환됩니다.
<특징>
- 분광 해상도는 0.2nm(CAS 120B-HR의 경우 0.12nm) FWHM(0.05nm 데이터 포인트 간격)까지 가능합니다.
- 일반적인 측정 범위는 800~1000nm의 스펙트럼 범위 내에서 80nm, 120nm, 160nm입니다
- (800nm 미만의 더 넓은 스펙트럼 범위는 요청 시 제공 가능).
- 최상의 측정 감도와 안정성을 위한 고급 능동 냉각 CCD 검출기
- 일체형 밀도 필터 휠을 통해 매우 넓은 강도 측정 범위를 구현할 수 있습니다.
- 실험실 및 생산 현장용 소프트웨어 솔루션
<응용 프로그램>
- 레이저 다이오드 및 VCSEL과 같은 협대역 발광 소자 테스트를 위해 특별히 설계된 시스템 솔루션
- 실험실 및 생산 환경에서 매우 짧은 펄스를 가진 협대역 방출기의 매우 정확한 특성 분석
- 짧은 테스트 시간 덕분에 생산 라인에서 산업 품질 관리가 가능해집니다.

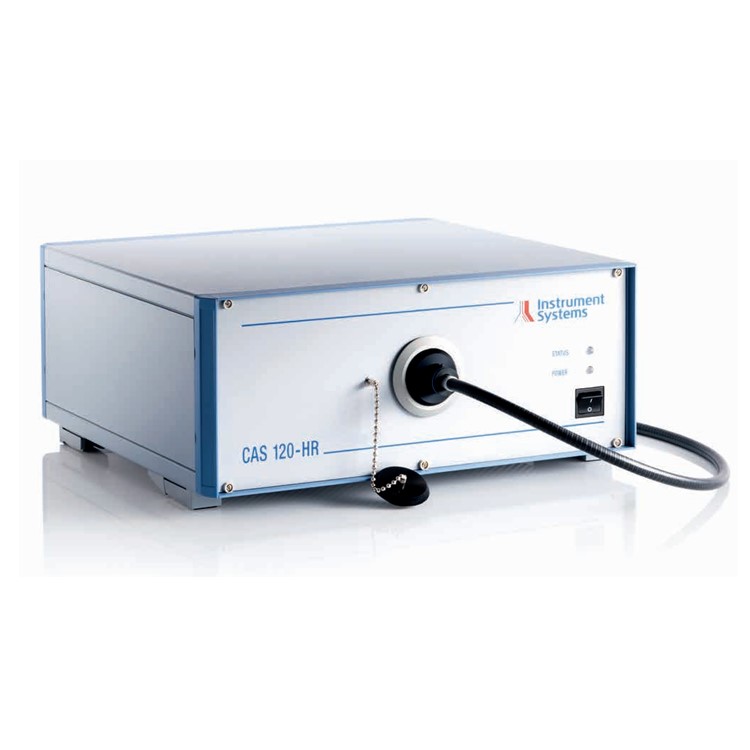

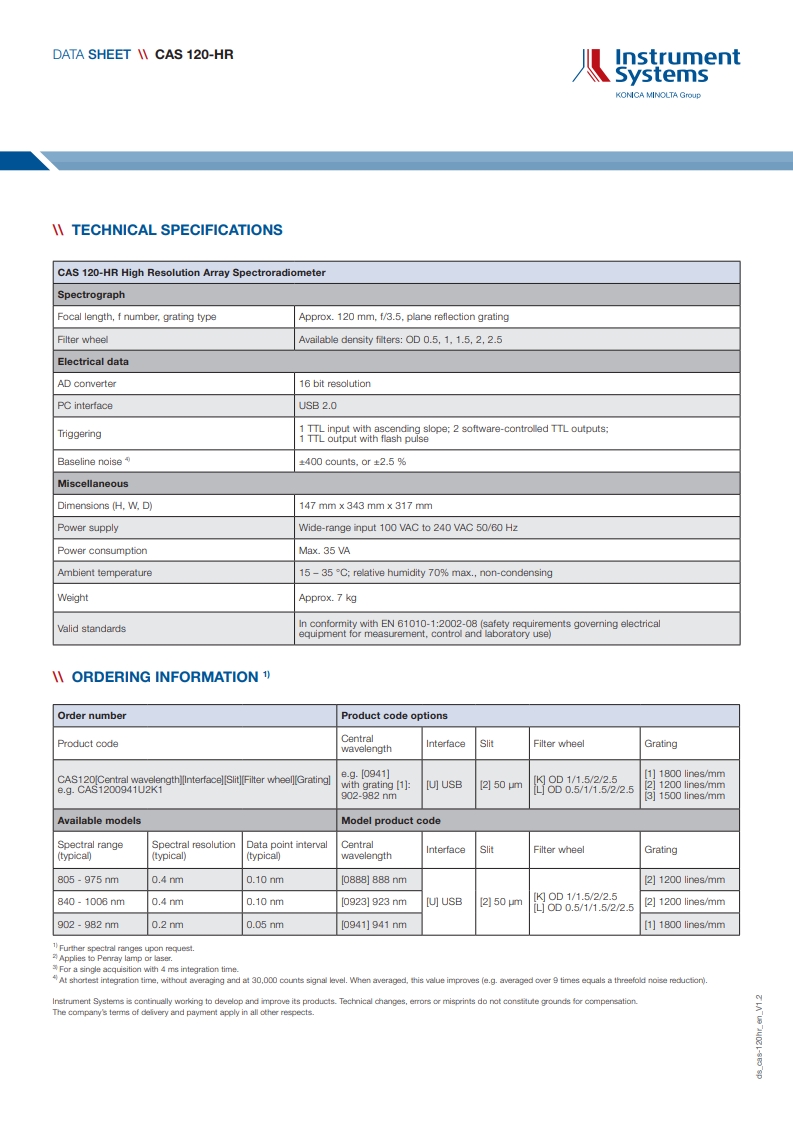

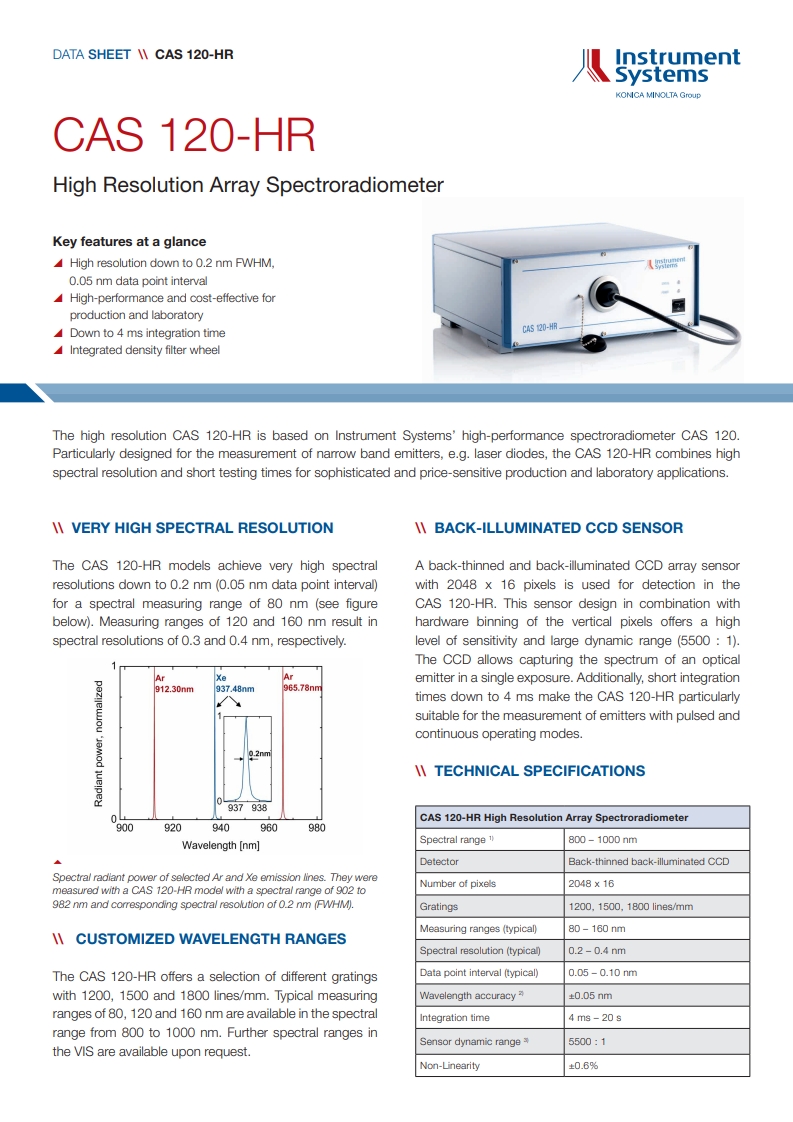

CAS 120-HR 분광복사계
접근 가능한 스펙트럼 범위 | 800~1000nm 1 |
탐지기 | 후면 박막형 후면 발광 CCD |
픽셀 수 | 2048 x 16 |
격자 | 1200, 1500, 1800 라인/mm |
측정 범위(일반적) | 80~160nm |
분광 해상도(일반적) | 0.2~0.4 nm (CAS 120B-HR의 경우 0.12 nm) |
데이터 포인트 간격(일반적) | 0.05 – 0.1 nm |
파장 정확도 2) | ± 0.05 nm |
적분 시간 | 4ms – 20s |
센서 동적 범위 3) | 5500 : 1 |
비선형성 | ± 0.6% |
