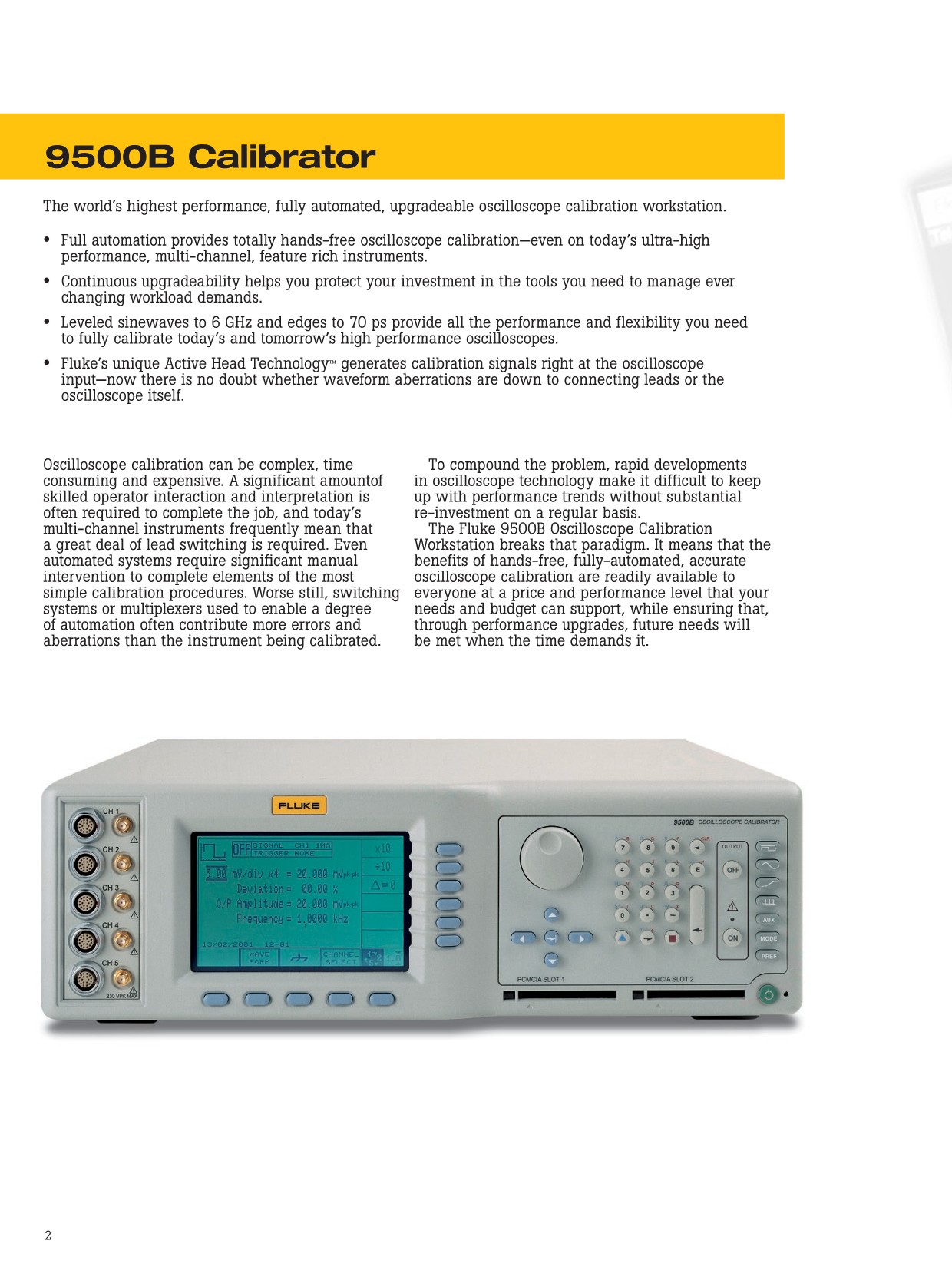

능동헤드는 14 × 6.5 × 3 cm 의 소형 경량 모듈로서 2개의 케이블 즉 단일의 동축케이블과 제어선을 통하여 9500B 메인프레임 에 연결됩니다. 헤드 내에는 현대적인 고성능 오실로스코프의 교정에 필요한 신호들을 공급하는 데에 필요한 모든 회로를 포함하고 있습니다. 이는 ± 220까지의 정밀 DC 레벨 · 10 Hz ~ 100 kHz에서의 최고 210 V pk-pk 의 진폭교정 구형파 · 0.1 Hz ~ 6 GHz의 레벨 정현파(헤드에 따라 결정) 그리고 0.2 ns ~ 50 s의 4종의 상이한 형식의 타이밍 마커가 포함됩니다. 또한 하이브리드는 정현파 진폭검출회로와 광대역 감쇄기 네트워크 · 펄스발생기 · 에지검출기 · 출력신호 다중화도 포함합니다. 절대성능의 제공에 있어 오실로스코프 증폭기 입력에 대한 헤드 출력회로의 근접성이 필수적입니다. 기존의 유선환경에 있어 부정합, 알려지지 않거나 예측이 불가능한 케이블전송 속성과 완벽하지 못한 연결 모두 교정기 출력과 오실로스코프 입력간의 신호의 열화요인으로 작용합니다. 능동헤드를 사용하는 경우 교정기 출력과 오실로스코프 입력간의 거리는 수 mm에 불과합니다. 이 짧은 거리는 정합 임피던스 · 마이크로스트립 전송선 그리고 고급 BNC 또는 SMA 커넥터를 포함하여 교정신호의 열화 · 왜곡과 불확실성의 원천을 거의 제거합니다. 내부 자동 절체형 50 Ω 종단은 고임피던스 오실로스코프 입력에 대한 연결시의 외부 종단기에 대한 필요성을 제거합니다.
| 원산지 | USA |
|---|---|
| 제조사 | FLUKE |
| 브랜드 | FLUKE |
| 무게 | 1kg |

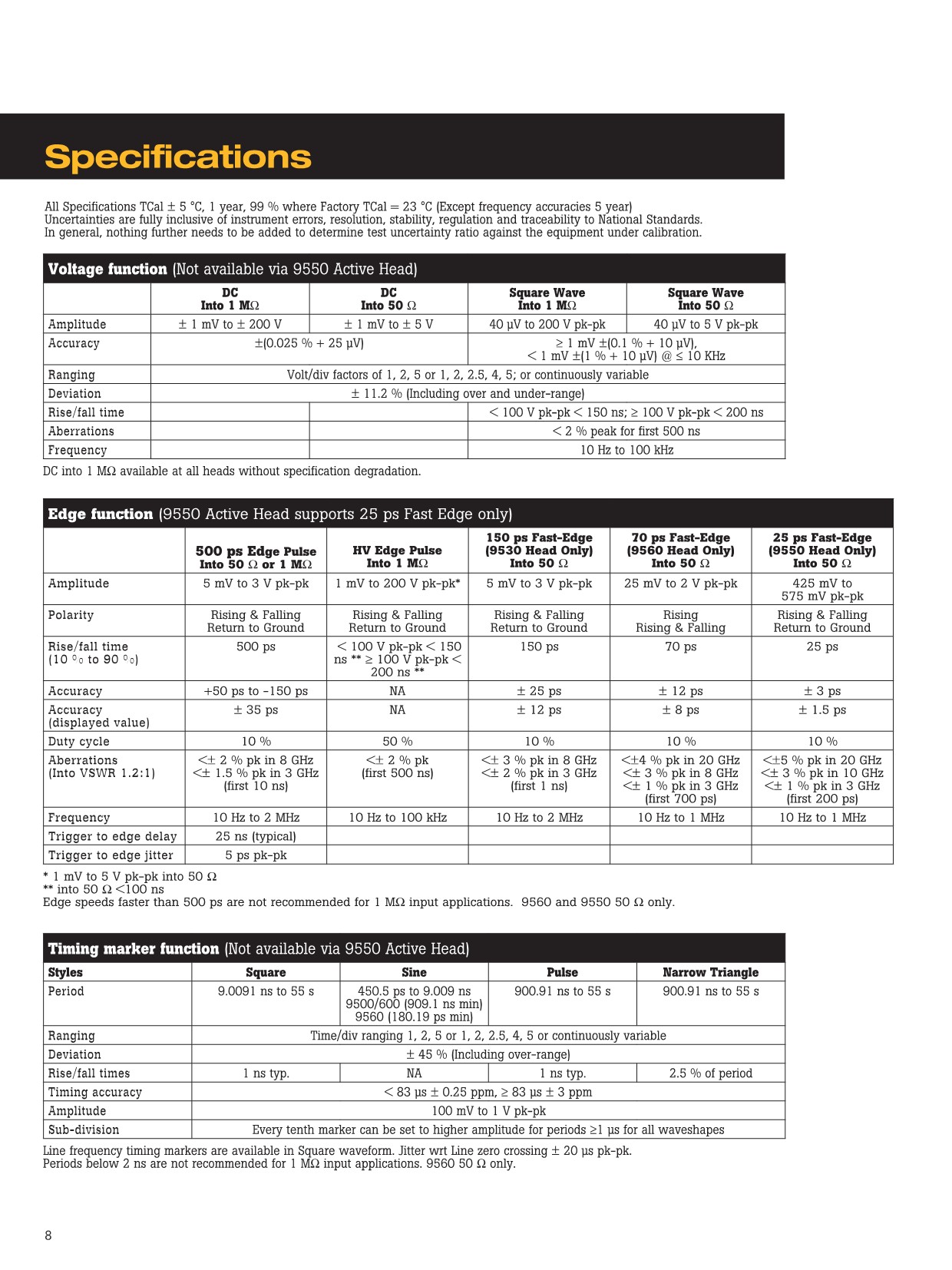

성능
Active Head Technology™

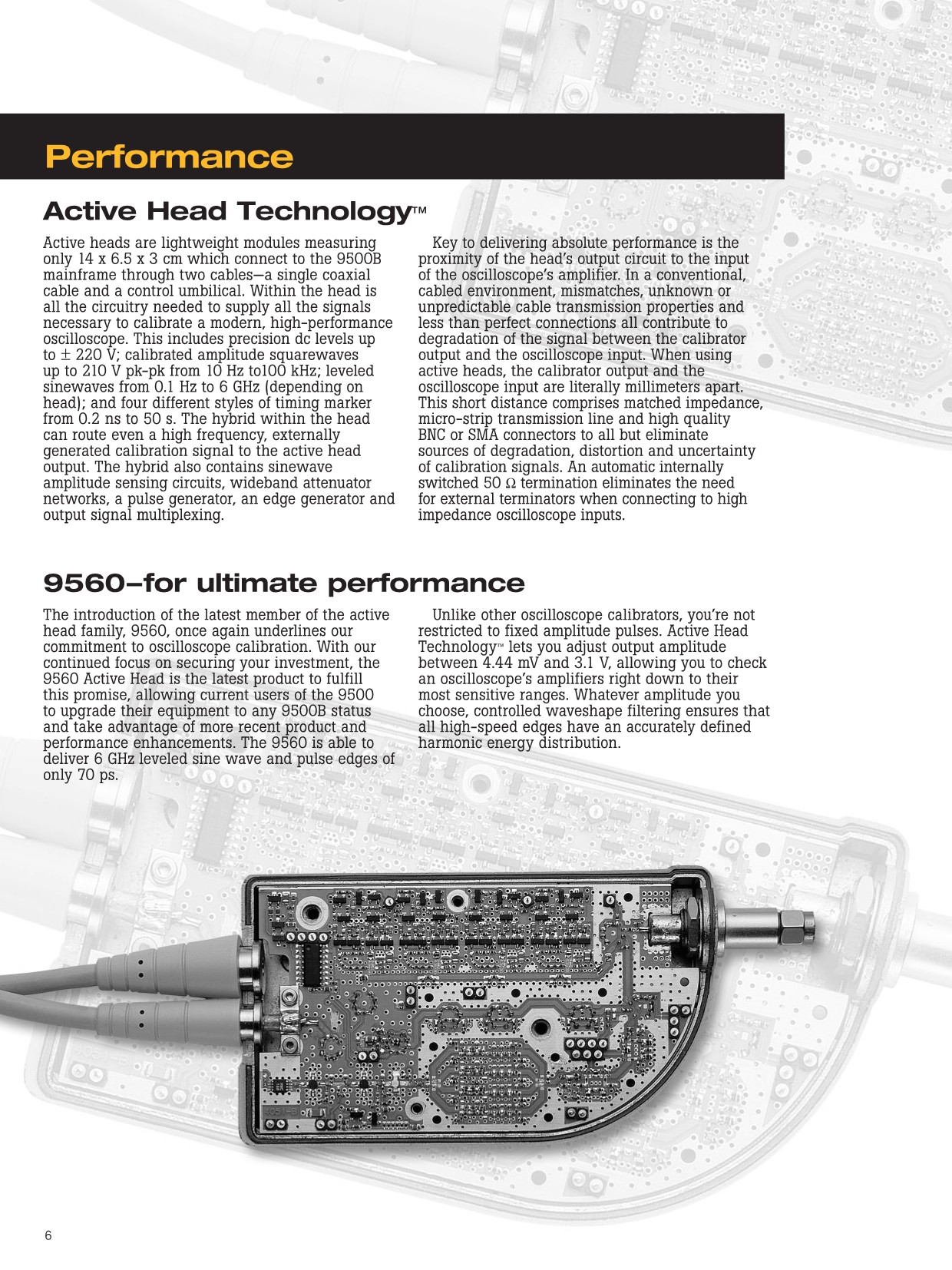

능동헤드는 14 × 6.5 × 3 cm 의 소형 경량 모듈로서 2개의 케이블 즉 단일의 동축케이블과 제어선을 통하여 9500B 메인프레임에 연결됩니다. 헤드 내에는 현대적인 고성능 오실로스코프의 교정에 필요한 신호들을 공급하는 데에 필요한 모든 회로를 포함하고 있습니다. 이는 ± 220까지의 정밀 DC 레벨 · 10 Hz ~ 100 kHz에서의 최고 210 V pk-pk 의 진폭교정 구형파 · 0.1 Hz ~ 6 GHz의 레벨 정현파(헤드에 따라 결정) 그리고 0.2 ns ~ 50 s의 4종의 상이한 형식의 타이밍 마커가 포함됩니다. 또한 하이브리드는 정현파 진폭검출회로와 광대역 감쇄기 네트워크 · 펄스발생기 · 에지검출기 · 출력신호 다중화도 포함합니다. 절대성능의 제공에 있어 오실로스코프 증폭기 입력에 대한 헤드 출력회로의 근접성이 필수적입니다. 기존의 유선환경에 있어 부정합, 알려지지 않거나 예측이 불가능한 케이블전송 속성과 완벽하지 못한 연결 모두 교정기 출력과 오실로스코프 입력간의 신호의 열화요인으로 작용합니다. 능동헤드를 사용하는 경우 교정기 출력과 오실로스코프 입력간의 거리는 수 mm에 불과합니다. 이 짧은 거리는 정합 임피던스 · 마이크로스트립 전송선 그리고 고급 BNC 또는 SMA 커넥터를 포함하여 교정신호의 열화 · 왜곡과 불확실성의 원천을 거의 제거합니다. 내부 자동 절체형 50 Ω 종단은 고임피던스 오실로스코프 입력에 대한 연결시의 외부 종단기에 대한 필요성을 제거합니다.

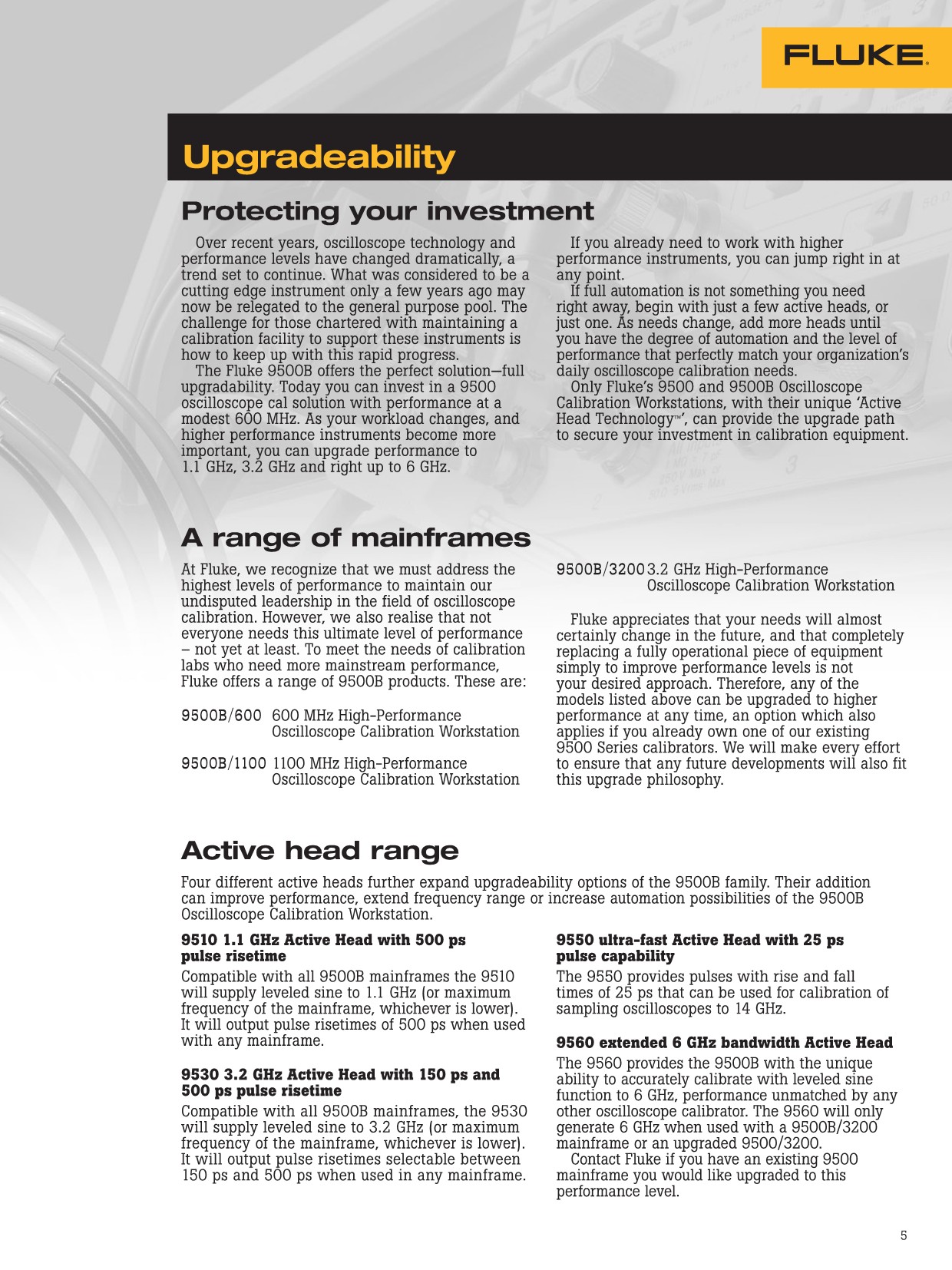

9560 : 최고 성능
능동헤드 제품군의 최신 제품인 9560의 출시는 오실로스코프 교정에 대한 당사의 사명을 또다시 입증하는 것입니다. 귀사의 투자 보안에 대한 당사의 지속적인 노력으로, 최근 보안성을 높인 9560 능동헤드는 최신 제품을 선보임으로써 이러한 약속을 이행하였습니다. 이 제품은 9500의 현재 사용자들이 자사의 장비를 모든 9500B의 상태로 업그레이드하며 보다 최신의 제품과 성능향상을 활용할 수 있도록 합니다. 9560은 6 GHz 레벨 정현파와, 70 ps의 펄스에지를 출력할 수 있습니다. 여타 오실로스코프 교정기의 경우와 달리 고정진폭 펄스로 제한되지 않습니다. Active Head Technology™는 출력진폭을 4.44mV와 3.1V 사이에서 조정할 수 있도록 하여, 오실로스코프 증폭기를 가장 감도가 높은 범위까지 확인할 수 있습니다. 어떤 진폭을 선택하건 간에 제어파형 필터링은 모든 고속에지들이 정확하게 정의된 고조파에너지 분포를 보유하도록 보장합니다.
완전한 기능성
수직 및 수평편향 대역폭

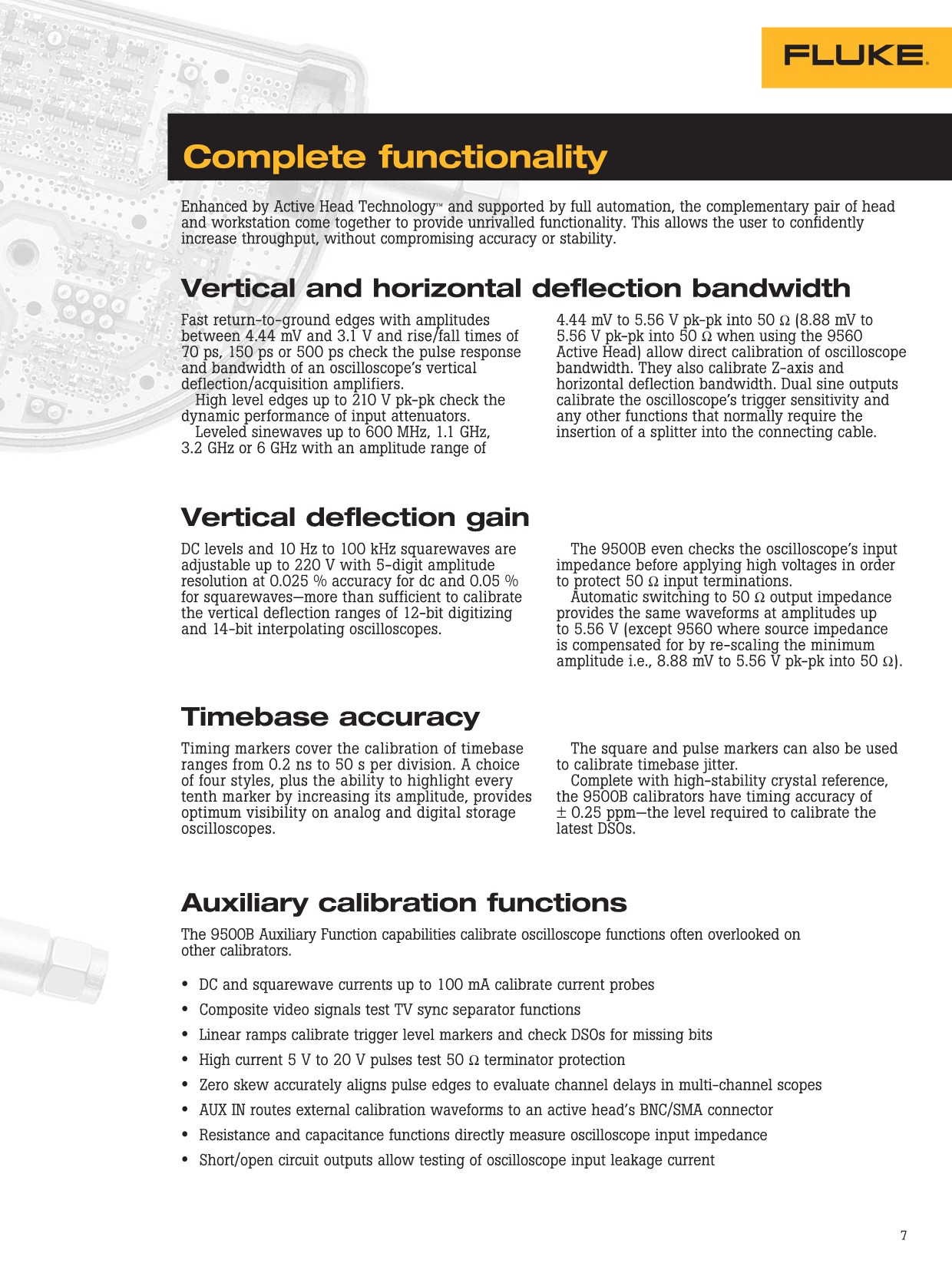

4.44 mV와 3.1 V 진폭, 70 ps · 150 ps 또는 500 ps 상승·하강 시간의 고속 그라운드 복귀 에지들을 이용하여 오실로스코프의 수직 편향·수집 증폭기의 펄스스응답과 대역폭을 확인합니다. 최고 210 V pk-pk의 높은 레벨의 에지들을 이용하여 입력 감쇄기들의 동적 성능을 확인합니다. 50 W에 대해 4.44 mV ~ 5.56 V pk-pk (9650 능동헤드 사용 시 50 W에 대해 8.88 mV - 5.56 V pk-pk) 진폭범위의 최대 600 MHz · 1.1 GHz · 3.2 GHz 또는 6 GHz의 레벨 정현파를 이용하여 오실로스코프 대역폭의 직접교정을 실행합니다. 이들은 또한 Z축과 수평편향 대역폭의 교정에도 사용됩니다. 2중 정현파 출력은 일반적으로 연결케이블에 분배기를 연결해야 하는, 오실로스코프의 트리거 감도와 여타 기능들에 대한 교정을 실행합니다.
수직편향이득
DC 레벨과 10 Hz ~ 100 kHz 구형파는 DC에 대해 0.025 % 정확도 그리고 구형파에 대해 0.05 %의 정확도로 5 디지트 진폭분해능으로 최고 220 V까지 조정 가능하며, 이는 12 비트 디지털화 및 14 비트 보간 오실로스코프의 수직편향범위를 교정하는 데에 충분합니다. 9500B는 50 W 입력종단을 보호하기 위해 고전압 인가 전에 오실로스코프의 입력임피던스를 확인합니다. 50 Ω 출력임피던스로의 자동스위칭은 5.56 V까지의 진폭에 대해 동일한 파형을 제공합니다. (9560의 경우는 최소진폭 즉 8.88 mV ~ 5.56 V pk-pk 를 50Ω 으로 재조정하여 소스 임피던스를 보상하므로 예외)
타임베이스 정확도
타이밍 마커는 눈금당 0.2 ns ~ 50 s의 타임베이스 범위에 대한 교정을 지원합니다. 4개 형식의 선택과, 진폭 증대를 통한 매 10번째 마커를 하이라이트할 수 있는 기능은 아날로그와 디지털 스토리지 오실로스코프상에서 최적의 가시성을 제공합니다.
또한 사각 및 펄스 마커는 타임베이스 지터를 교정하는 데에도 사용가능 합니다. 고안정도 수정기준 발진기를 내장한 9500B 교정기들은 ± 0.25 ppm 의 타이밍 정확도를 갖추고 있으며 이는 최신의 DSO에 대한 교정에 요구되는 레벨입니다.

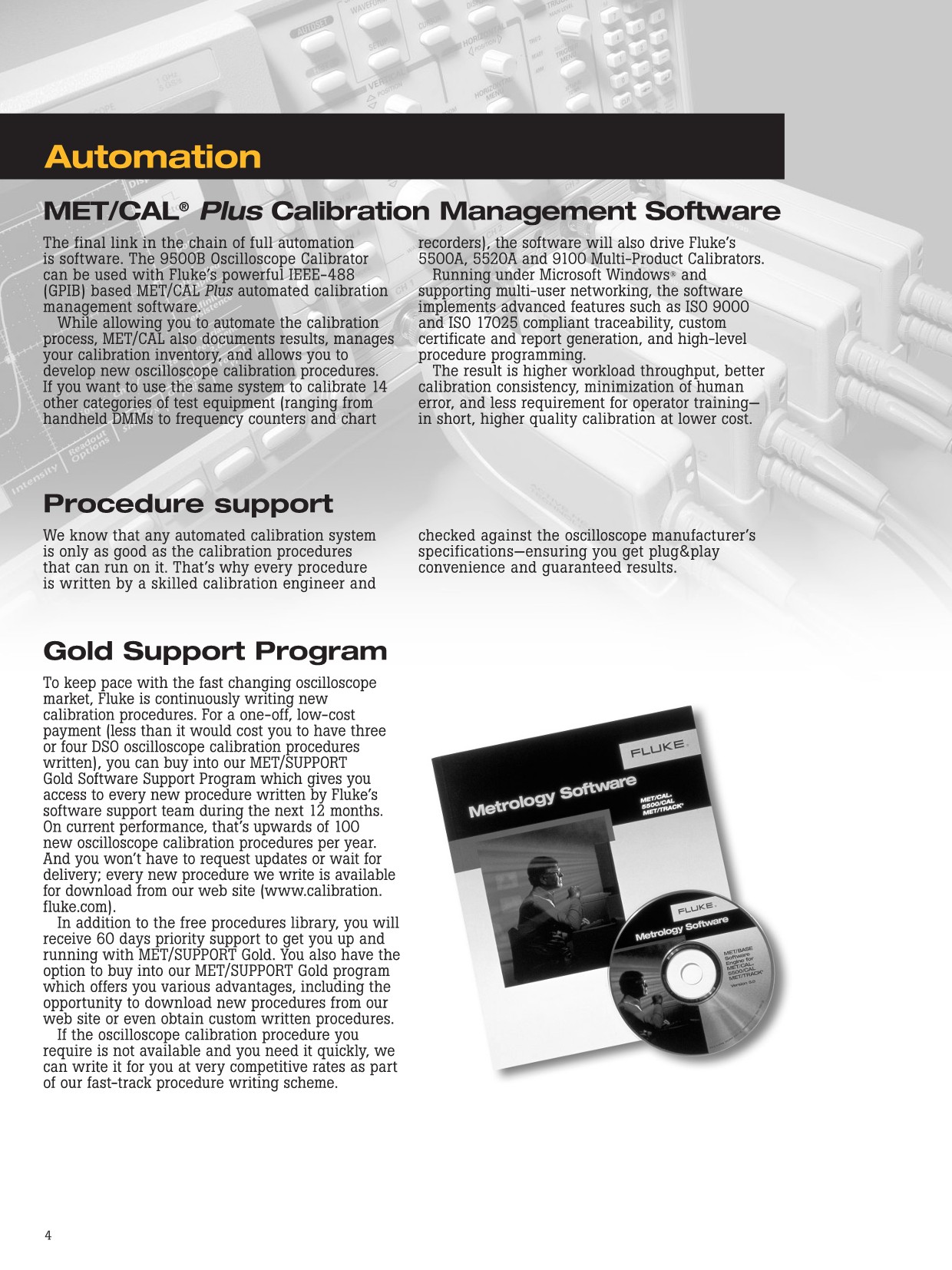

보조 교정기능들
9500B 보조 기능들은 타 교정기에서 흔히 간과되는 오실로스코프 기능들에 대한 교정을 실행합니다.
- 전류프로브의 교정을 위한 쵝 100 mA의 DC 및 구형파 전류
- TV 동기분리기 기능의 시험을 위한 컴포지트 영상 신호들
- 트리거 레벨 마커의 교정과 DSO의 누락비트 시험을 위한 선형 램프
- 50 W 종단보호의 시험을 위한 대전류 5 V ~ 20 V 프로브
- 0의 스큐에 의해 펄스에지를 복수 채널 스코프에서의 채널 지연 평가를 위한 펄스에지의 정확한 정렬
- AUX IN은 외부 교정 파형을 능동 헤드의 BNC/SMA 커넥터에 라우팅
- 오실로스코프의 입력임피던스를 직접 측정하는 저항 및 용량기능
- 단락/개방회로 출력은 오실로스코프 입력 누설 전류 시험 지원
