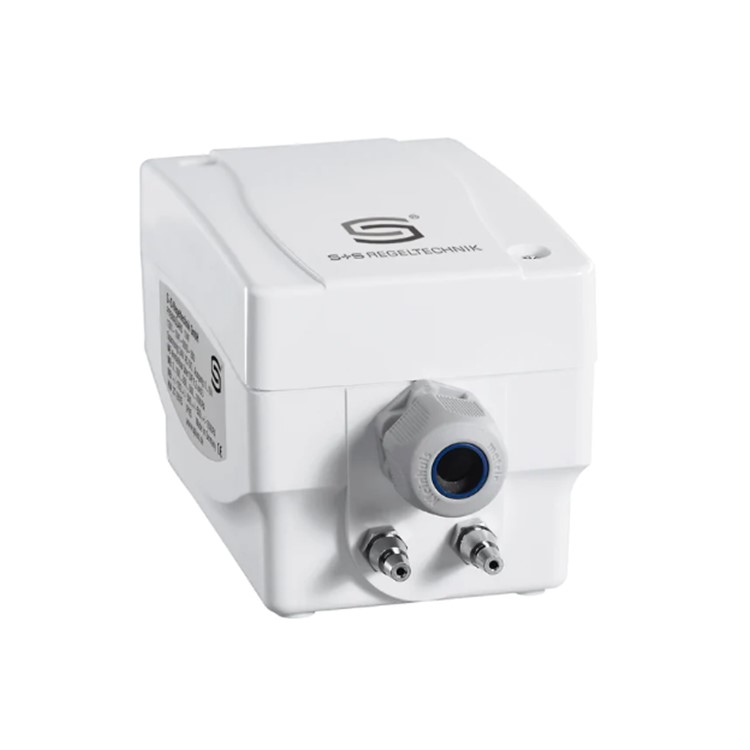

11D9-Modbus Pressure and differential pressure measuring transducers
| 원산지 | GERMANY |
|---|---|
| 제조사 | S+S |
| 브랜드 | S+S |
| 무게 | 1kg |
압력 및 차압 측정 변환기
11D9-Modbus Pressure and differential pressure measuring transducers
특징
유지 관리가 필요 없는 마이크로프로세서 제어 PREMASGARD® 11D9 - Modbus 연결이 있는 Modbus, 충격 방지 플라스틱 하우징,
공기 중 차압(최대 –500...500 Pa) 측정용. 포함. 연결 세트 ASD-06(2m / 78.74in 연결 호스, 2개의 압력포트 니플, 나사).
압력 센서는 깨끗한 공기와 기체 매체의 양압, 음압 또는 차압을 측정하는 데 적용됩니다. 이는 클린룸, 의료 및 필터 기술, 환기 및 공조 덕트, 스프레이 부스, 대규모 케이터링 시설, 필터 모니터링 및 레벨 측정 또는 주파수 변환기 트리거에 사용됩니다.
전기적으로 분리된 RS485 Modbus 인터페이스, 선택 가능한 버스 종단 저항, 전류가 없는 상태에서 버스 매개변수 및 버스 주소를 설정하기 위한 DIP 스위치, 텔레그램 상태 표시용 LED 및 푸시인 터미널 1개를 갖춘 혁신적인 Modbus 센서입니다. 센서는 공장에서 교정되었습니다. 전문가에 의한 환경 정밀 조정이 가능합니다.
기술적 세부 사항
전압 공급
24V AC(± 20%) 및
15~36V DC
15~36V DC
전력 소비
일반적으로 < 0.8W/24V DC; 일반적으로 < 1.0VA/24V AC
데이터 점수
차압 [Pa],
체적 유량 [m3/h]
체적 유량 [m3/h]
측정 범위, 압력
– 500...+ 500Pa
압력 범위
±500Pa
미디어 온도
–20...+50 °C (온도 보상 0...+50 °C)
압력 연결
압력 호스 Ø 6 mm용 연결 노즐 포함
압력의 종류
차압
정확성
± 3파
정확성, 압력
일반적 으로 교정된 기준 장치와 비교하여 +25 °C에서 ± 3 Pa
영점 오프셋
± 10% 측정 범위
압력 초과-압력 미만
최대 ± 50kPa
주변 온도
–30...+70 °C
중간
깨끗한 공기와
공격적이지 않은 불연성 가스
공격적이지 않은 불연성 가스
버스 프로토콜
Modbus(RTU 모드),
주소 범위 0~247 선택 가능
주소 범위 0~247 선택 가능
신호 필터링
0초 / 1초 / 10초
전기적 연결
0.2 - 1.5 mm², 푸시인 터미널을 통해
주택
플라스틱, UV 안정화,
소재 폴리아미드, 30% 유리구 강화,
트래픽 흰색(RAL 9016과 유사)
소재 폴리아미드, 30% 유리구 강화,
트래픽 흰색(RAL 9016과 유사)
하우징 치수
108 x 70 x 73,5mm(토르 2)
케이블 글랜드
M 20x1.5; 스트레인 릴리프 포함
장기적인 안정성
연간 ± 1%
히스테리시스
최종 가치의 0.3%
미디어 접촉 부품
황동, Ni, 듀로플라스트, Si, 에폭시, RTV, BSG, UV 실리콘 겔
온도 드리프트 값
± 0.1%/°C
선형성
최종 값의 < ± 1%
보호 등급
III(EN 60 730에 따름)
보호 유형
IP 65(EN 60 529에 따름) 하우징만 해당!
보호형 하우징
IP 65
표준
CE 적합성, EMC 지침 2014/30/EU에 따른
EN 61326에 따른 전자기 호환성
EN 61326에 따른 전자기 호환성
