압력 및 차압 변환기/스위치, 디스플레이를 통한 체적 유량 표시용
| 원산지 | GERMANY |
|---|---|
| 제조사 | S+S |
| 브랜드 | S+S |
| 무게 | 1kg |
압력 및 차압 변환기/스위치, 디스플레이를 통한 체적 유량 표시용

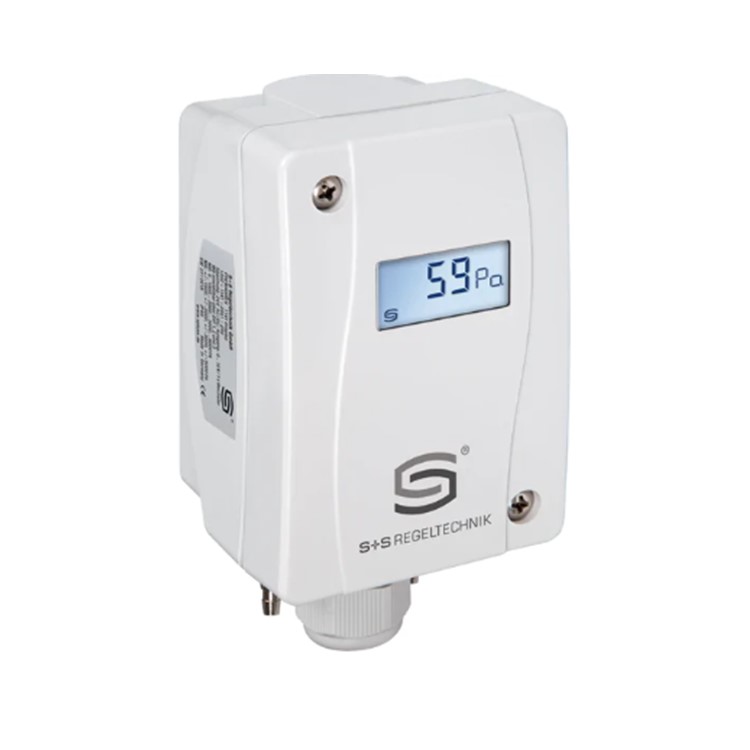

11D1-I/W Pressure and differential pressure transducer/ switch, for volume flow rate indication with display
특징
전자 PREMASREG® 11Dx - I - U/W 압력 센서 및 스위치에는
청정 공기의 압력 측정을 기반으로 하는 체적 유량, 차압 및 필터 모니터링을 위한 측정 기능이 장착되어 있습니다. 이 장치에는
스위치 포인트를 설정하고 실제 값을 표시하기 위한 스위칭 출력 1개, 연속 출력 1개, 백라이트 디스플레이 1개가 장착되어 있습니다 . 압저항 측정 요소는 높은 수준
의 신뢰성과 정확성을 보장합니다.
이 압력 센서는 클린룸, 의료 및 필터 기술, 환기 및 공조 덕트, 스프레이 부스, 대규모
케이터링 시설, 필터 모니터링, 레벨 측정 또는 주파수 변환기 트리거에 사용됩니다. 측정된 매체는 공기(비침전)
또는 기타 기체, 비공격성, 불연성 매체입니다. 여기에는 수동 영점 푸시 버튼과 최종 값
수정을 위한 오프셋 전위차계가 있습니다. 사용자가 언제든지 미세 조정이 가능합니다. 매개변수 입력은 메뉴 기반이며
디스플레이의 도움을 받아 3개의 버튼을 사용하여 쉽게 수행할 수 있습니다. 연결 세트 ASD-06(2m 연결 호스, 2개의 압력 니플, 나사)이 공급 범위에 포함됩니다.
케이터링 시설, 필터 모니터링, 레벨 측정 또는 주파수 변환기 트리거에 사용됩니다. 측정된 매체는 공기(비침전)
또는 기타 기체, 비공격성, 불연성 매체입니다. 여기에는 수동 영점 푸시 버튼과 최종 값
수정을 위한 오프셋 전위차계가 있습니다. 사용자가 언제든지 미세 조정이 가능합니다. 매개변수 입력은 메뉴 기반이며
디스플레이의 도움을 받아 3개의 버튼을 사용하여 쉽게 수행할 수 있습니다. 연결 세트 ASD-06(2m 연결 호스, 2개의 압력 니플, 나사)이 공급 범위에 포함됩니다.
기술적 세부 사항
전압 공급
24V AC(± 20%) 및
15~36V DC
15~36V DC
데이터 점수
차압 [Pa],
체적 유량 [m3/h]
체적 유량 [m3/h]
미디어 온도
0...+50 °C
압력의 종류
차압
정확성
± 1.5%
정확성, 압력
± 1.5% 압력 범위의 최종 값(20°C에서)
압력 초과-압력 미만
최대 ± 100hPa
중간
깨끗한 공기와
공격적이지 않은 불연성 가스
공격적이지 않은 불연성 가스
압력 범위
±1000Pa
신호 필터링
1초/10초 전환 가능
스위칭 히스테리시스
압력 범위의 ± 1%(1000 Pa => ± 10 Pa; 5000 Pa => ± 50 Pa)
산출
4...20 mA
전환 접점(24 V)
전환 접점(24 V)
전기적 연결
0.14 - 1.5 mm², 탈착식 플러그인 나사 단자를 통해
하우징 치수
108 x 72.5 x 70mm(토르 2)
케이블 글랜드
M 16x1.5; 스트레인 릴리프 포함
선형성+히스테리시스의 합
압력 범위 최종 값의 < ± 1%
공기 습도
< 95% RH, 비침강 공기
보호 등급
III(EN 60 730에 따름)
보호 유형
IP 65(EN 60 529에 따름)*
보호형 하우징
IP 65
주택
플라스틱, 소재 폴리아미드, 30% 유리구 강화,
신속 잠금 나사 있음, 색상 순백색(RAL 9010과 유사)
신속 잠금 나사 있음, 색상 순백색(RAL 9010과 유사)
특징
디스플레이, 2라인, 37 x16 mm(W x H), 조명 포함, 체적 유량 표시용
K 인자
1~5000
단위
m³/초, m³/분, m³/h,
l/초, l/분, l/h
l/초, l/분, l/h
최대. 표시된 값
999999
표준
EMC 지침 2014/30/EU에 따름,
EN 61326-1에 따름, EN 61326 - 2 - 3에 따름
EN 61326-1에 따름, EN 61326 - 2 - 3에 따름
