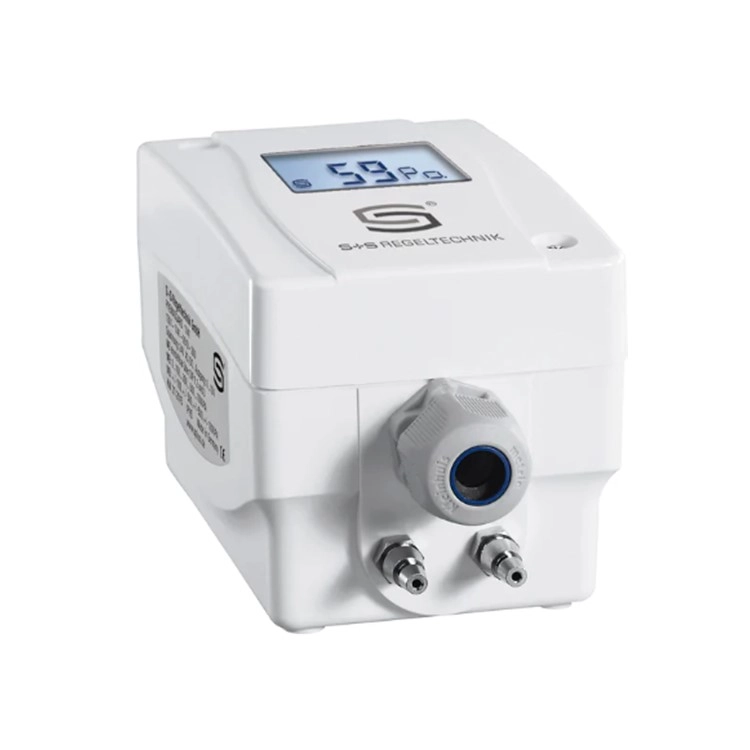

압력 및 차압 변환기/스위치, 디스플레이를 통한 체적 유량 표시용
| 원산지 | GERMANY |
|---|---|
| 제조사 | S+S |
| 브랜드 | S+S |
| 무게 | 1kg |
압력 및 차압 변환기/스위치, 디스플레이를 통한 체적 유량 표시용
11D5-U/W Pressure and differential pressure transducer/ switch, for volume flow rate indication with display
특징
전자 PREMASREG® 11Dx - I - U/W 압력 센서 및 스위치에는
청정 공기의 압력 측정을 기반으로 하는 체적 유량, 차압 및 필터 모니터링을 위한 측정 기능이 장착되어 있습니다. 이 장치에는
스위치 포인트를 설정하고 실제 값을 표시하기 위한 스위칭 출력 1개, 연속 출력 1개, 백라이트 디스플레이 1개가 장착되어 있습니다 . 압저항 측정 요소는 높은 수준
의 신뢰성과 정확성을 보장합니다.
이 압력 센서는 클린룸, 의료 및 필터 기술, 환기 및 공조 덕트, 스프레이 부스, 대규모
케이터링 시설, 필터 모니터링, 레벨 측정 또는 주파수 변환기 트리거에 사용됩니다. 측정된 매체는 공기(비침전)
또는 기타 기체, 비공격성, 불연성 매체입니다. 여기에는 수동 영점 푸시 버튼과 최종 값
수정을 위한 오프셋 전위차계가 있습니다. 사용자가 언제든지 미세 조정이 가능합니다. 매개변수 입력은 메뉴 기반이며
디스플레이의 도움을 받아 3개의 버튼을 사용하여 쉽게 수행할 수 있습니다. 연결 세트 ASD-06(2m 연결 호스, 2개의 압력 니플, 나사)이 공급 범위에 포함됩니다.
기술적 세부 사항
전압 공급
24V AC(± 20%) 및
15~36V DC
15~36V DC
데이터 점수
차압 [Pa],
체적 유량 [m3/h]
체적 유량 [m3/h]
미디어 온도
0...+50 °C
압력의 종류
차압
정확성
± 1.5%
정확성, 압력
± 1.5% 압력 범위의 최종 값(20°C에서)
압력 초과-압력 미만
최대 ± 100hPa
중간
깨끗한 공기와
공격적이지 않은 불연성 가스
공격적이지 않은 불연성 가스
압력 범위
±5000Pa
신호 필터링
1초/10초 전환 가능
스위칭 히스테리시스
압력 범위의 ± 1%(1000 Pa => ± 10 Pa; 5000 Pa => ± 50 Pa)
산출
0 -10V
1개의 전환 접점(24V), 1A 저항 부하
1개의 전환 접점(24V), 1A 저항 부하
전기적 연결
0.14 - 1.5 mm², 탈착식 플러그인 나사 단자를 통해
하우징 치수
108 x 72.5 x 70mm(토르 2)
케이블 글랜드
M 16x1.5; 스트레인 릴리프 포함
선형성+히스테리시스의 합
압력 범위 최종 값의 < ± 1%
공기 습도
< 95% RH, 비침강 공기
보호 등급
III(EN 60 730에 따름)
보호 유형
IP 65(EN 60 529에 따름)*
보호형 하우징
IP 65
주택
플라스틱, 소재 폴리아미드, 30% 유리구 강화,
신속 잠금 나사 있음, 색상 순백색(RAL 9010과 유사)
신속 잠금 나사 있음, 색상 순백색(RAL 9010과 유사)
특징
디스플레이, 2라인, 37 x16 mm(W x H), 조명 포함, 체적 유량 표시용
K 인자
1~5000
단위
m³/초, m³/분, m³/h,
l/초, l/분, l/h
l/초, l/분, l/h
최대. 표시된 값
999999
표준
EMC 지침 2014/30/EU에 따름,
EN 61326-1에 따름, EN 61326 - 2 - 3에 따름
EN 61326-1에 따름, EN 61326 - 2 - 3에 따름
