EV의 항속거리 향상을 실현하기 위해서는 ECU나 전장기기 등 디바이스의 소비전력이나 암전류를 파악하는 것이 중요합니다. EV 완성 차량의 각종 디바이스의 소비 전류나 암전류를 계측해, 차량 전체의 전력 관리에 공헌합니다. 자세히보기↓↓ https://www.hiokikorea.com/product/prod_app_detail.html?c_id=A002001&p_no=366&u_no=276

원산지	JAPAN
제조사	日置電機株式會社
브랜드	HIOKI
무게	1kg

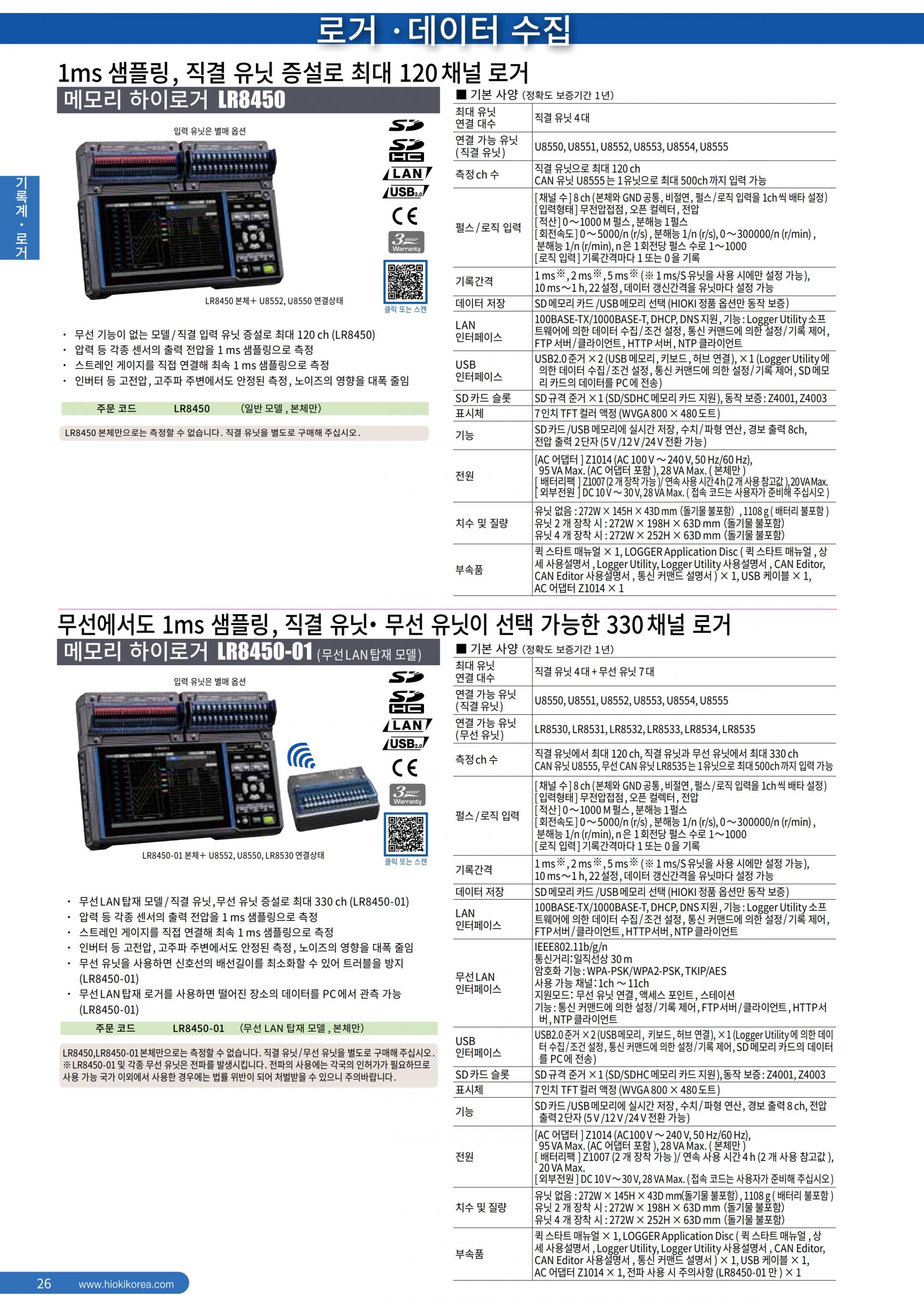

• HIOKI LR8450 MEMORY HiLOGGER
LR8450　・　LR8450-01(무선LAN탑재)

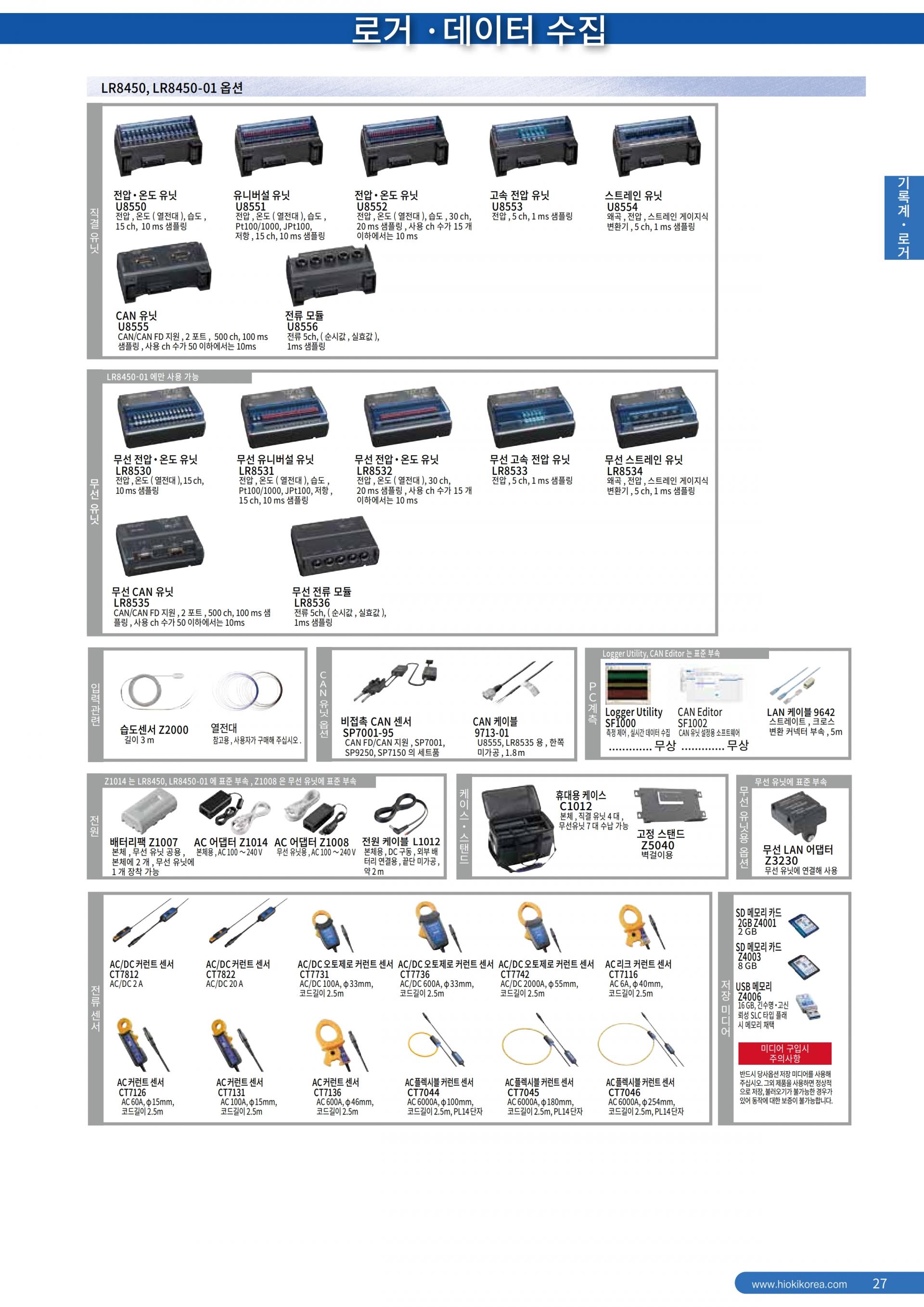

• 직결 유닛 – Wired Unit Series
U8550　・　U8551　・　U8552　・　U8553　・　U8554　・　U8555 　・　U8556　・ U8557
• 무선 유닛 – Wireless Unit Series
LR850　・　LR8531　・　LR8532　・　LR8533　・　LR8534　・　LR8535　・　LR8536　・ LR8537

EV의 전력 관리에 기여하는 암전류 계측

EV의 항속거리 향상을 실현하기 위해서는 ECU나 전장기기 등 디바이스의 소비전력이나 암전류를 파악하는 것이 중요합니다. EV 완성 차량의 각종 디바이스의 소비 전류나 암전류를 계측해, 차량 전체의 전력 관리에 공헌합니다.

자세히보기↓↓
https://www.hiokikorea.com/product/prod_app_detail.html?c_id=A002001&p_no=366&u_no=276

스코프 3 배출 감소를 위한 제품 개발 가속화

스코프 3 배출을 달성해 탈탄소에 대한 적합성을 실현하기 위해서는 자사 제품이 환경에 미치는 영향을 올바르게 파악해야 합니다. 제조업체는 자사 제품의 소비 전력을 최종 사용자에게 명시해야 합니다. 그리고 개발 엔지니어에게 자사 제품의 소비 전력 삭감이 중요한 태스크가 됩니다.
전류와 온도 데이터 수집을 통해 전자기기 내부 부품의 에너지 손실을 발견할 수 있는 힌트를 소개합니다.

자세히보기↓↓
https://www.hiokikorea.com/product/prod_app_detail.html?c_id=A002001&p_no=366&u_no=277

CAN 유닛을 사용한 실측 예

CAN 유닛으로 실차 주행 측정하는 모습을 영상으로 소개합니다. (1분40초)
차량 내부 온도를 측정하는 아날로그 데이터와 CAN 데이터를 실시간으로 동시에 파형 표시합니다. 또한 측정한 아날로그 데이터를 실시간으로 CAN 출력한 모습도 확인할 수 있습니다.

CAN 신호 정보와 아날로그 데이터를 동시에 파형화

최고 샘플링: 10 ms(50 ch까지)

CAN 신호를 실시간으로 아날로그 파형으로 변환하여 표시합니다.
(CAN 신호 파형 자체는 관측할 수 없습니다).
전압, 온도, 왜곡 등의 아날로그 데이터와 CAN 버스에서 얻을 수 있는 차속 및 회전수 등의 정보를, 동시에 파형으로 확인할 수 있습니다.

무선 유닛은 2스텝으로 간단 등록!

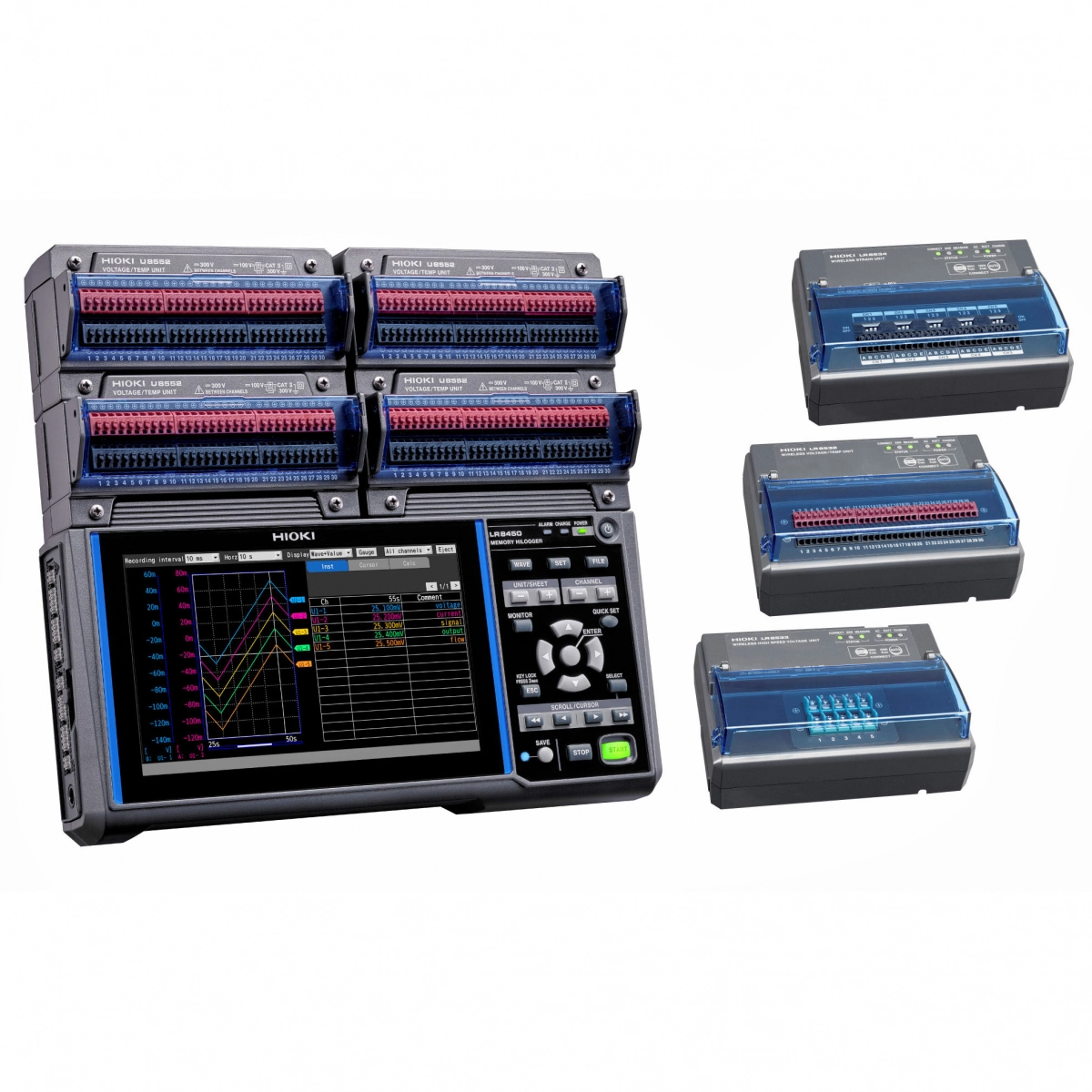

메모리 하이로거 LR8450-01은 분산된 장소의 데이터 수집과, 배선이 어려운 장소를 측정할 때 최적인 무선 LAN 탑재 데이터 로거입니다. 무선 유닛은 최대 7대까지 증설, 최대 330채널로 측정할 수 있습니다. 무선 유닛은 2스텝으로 간단 등록할 수 있습니다.

온도 다채널 측정에 최적

온도 다채널 측정에 최적화된 데이터로거
온도 기록간격 : 최속 10ms 샘플링

냉장고의 실외온도와 실내온도를 측정하면서 연산기능을 사용해 실외와 실내의 온도차를 확인할 수 있습니다.
측정을 계속하면서 과거의 파형 데이터를 보는 것이 가능합니다.
또한 측정을 하면서 시간 축의 표시를 변경해 온도변화의 전체 상을 확인 할 수 있습니다.

고전압 · 고주파도 안정된 측정 노이즈의 영향을 절감

노이즈의 영향을 줄여 고전압・고주파에서도 안정적으로 측정할 수 있습니다.
기존제품에서는 노이즈 환경하에서 온도 측정 시, 고주파의 영향을 받아 값이 시프트되거나, 크게 변동해 정상적으로 측정하지 못하는 경우가 있었습니다.
메모리 하이로거 LR8450는 설계를 재검점해, 고주파 노이즈의 영향을 대폭 감소시킴으로써 인버터나 배터리 주변에서 온도 측정하는데 최적입니다.

스트레인 게이지를 직접 연결 최속 1ms로 측정 가능

메모리 하이로거 LR8450은 스트레인 게이지를 직접 연결하여 응력을 측정할 수 있는 데이터 로거입니다. 최고 속도 1ms 샘플링으로 수 10Hz의 기록을 할 수 있어 가동부의 응력이나 하중, 브레이크나 배관 등의 변형 측정에 매우 적합합니다. 다양한 측정 유닛을 자유자재로 증설할 수 있어 상황에 따라 변형률과 온도, 전압을 동시에 기록할 수 있습니다.

무선 유닛을 최대 7 대까지 증설 , 최대 330 채널

전압/온도 유닛 U8552 × 4 대 + 무선 전압/온도 유닛 LR8532 × 7 대 조합으로 총 330 채널 측정에 대응합니다 .

아날로그 600 ch 동기 샘플링 측정 【V2.10 이후】

복수의 LR8450의 외부 동기 단자(SYNC.IN, SYNC.OUT)를 연결하면 최대 5대(아날로그 600ch)의 동기화된 샘플링 측정이 가능합니다.

※무선 유닛이 연결되어 있는 경우, 동기 샘플링 기능은 사용할 수 없습니다.

압력 센서 등, 각종 센서의 출력을 1 ms 샘플링으로 측정

1ms 샘플링은 압력 및 진동 등 수 10Hz 의 각종 센서 출력을 기록하는데 최적입니다 .

왜곡도 1ms 샘플링으로 측정

스트레인 게이지를 바로 연결해 최속 1 ms 샘플링으로 측정할 수 있습니다.
스트레인 게이지는 배선길이가 길어지기 쉽고 얇아서 잘 끊어진다는 문제가 있지만 ,
무선 유닛을 사용하면 배선길이를 최단으로 줄일 수 있어 트러블을 방지할 수 있습니다.

인버터, 배터리 주변의 온도측정

예：온도측정
사용하는 측정 유닛 ：전압・온도 유닛 U8550
유니버설 유닛 U8551

최속 10 ms 샘플링으로 측정 가능합니다.

온도와 열류 측정으로 BEV의 열 관리

LR8450과 Hukseflux 제품의 열류 센서를 조합하여 열류를 측정할 수 있습니다. 열류를 측정하면 열의 흐름을 볼 수 있습니다. 온도 측정과 더불어, 열의 이동 방향을 확인할 수 있기 때문에 열 관리 실증에 도움이 됩니다.

배선하기 어려운 장소에서 측정

LR8450-01 과 무선 유닛을 사용하면 최소한의 배선으로 측정할 수 있어 작업시간이 단축됩니다 .
계측대상이 있는 시험실과 데이터를 확인하는 감시실 사이의 벽에 구멍을 내어 길게 배선할 필요가 없습니다 .

PC 및 태블릿에서 떨어진 장소의 데이터를 관측

LR8450-01과 PC 및 태블릿을 무선 LAN 연결하면 HTTP 서버에 의한 원격조작과 FTP 서버에 의한 데이터 파일 취득이 가능합니다 .

GENNECT 시리즈를 활용해 더욱 편리하게 계측

HIOKI의 GENNECT 시리즈를 활용하면 측정 업무를 효율화 할 수 있습니다.

· 원격지에 있는 계측기에 언제 어디서든 액세스
GENNECT Cloud
'GENNECT Cloud'는 누구나 쉽게 시작할 수 있는 원격 계측 서비스입니다.
인터넷 회선에 접속만하면 최신 측정치의 확인, 알람 송신, 측정 파일의 회수, 원격 조작을 간편하게 할 수 있습니다.

↓↓ GENNECT Cloud 자세히 보기 ↓↓
https://www.hiokikorea.com/product/product_view.html?c_id=A022001&p_no=418

· 복수의 계측기를 조합하여 동시 측정
GENNECT One + GENNECT Cloud
'GENNECT One'은 LAN 내에 있는 복수의 계측기를 일원 관리할 수 있는 무상 Windows 앱입니다. HIOKI의 Cloud 서비스 'GENNECT Cloud'와 함께 이용하면, LAN 밖에서 원격 계측을 실현합니다.

↓↓ GENNECT One 자세히 보기 ↓↓
https://www.hiokikorea.com/product/product_view.html?c_id=A022001&p_no=333

↓↓ GENNECT Cloud 자세히 보기 ↓↓
https://www.hiokikorea.com/product/product_view.html?c_id=A022001&p_no=418
