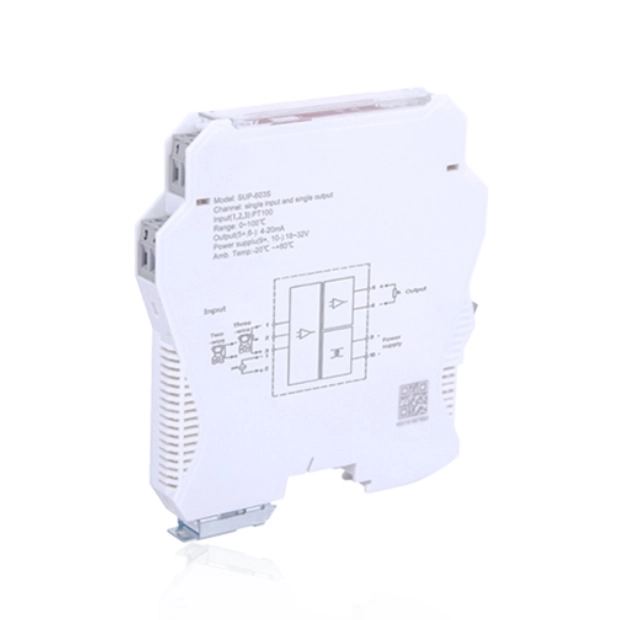

트랜스미터에 절연 기능과 전원 공급을 제공하고, 회로의 열전대/RTD를 온도신호를 특정하여 절연 및 전송기능으로 전류 또는 전압 신호를 전달합니다.
| 원산지 | CHINA |
|---|---|
| 제조사 | SUPMEA |
| 브랜드 | SUPMEA |
| 무게 | 1kg |
- 제품 소개
트랜스미터에 절연 기능과 전원 공급을 제공하고, 회로의 열전대/RTD를 온도신호를 특정하여 절연 및 전송기능으로 전류 또는 전압 신호를 전달합니다.
입력, 출력 및 전원공급 단자가 분리 되어있으며, 빠른 응답, 낮은 전력소비 등의 장점을 갖고 있습니다.
- 제품 사양
• 입력 신호
써머커플 : K, E, S, B, J, T, R, N
RTD : PT100
• 출력 신호
DC전류 : 4mA~20mA / 0~20mA / 0~10mA
DC전압 : 0~10V / 0~5V / 1~5V
• 출력 파형 (ripple) : < 5mVrms ( load 250Ω)
• 전원 공급 : 18~32Vdc (일반적으로 24Vdc)
• 온도 감도 편차 : 40ppm/℃
• 대기 온도 보상 (Cold Junction) 정밀도 : ± 1℃
• 대기 온도 보상 (Cold Junction) 범위 : -20℃ ~ +60℃
• 온도 저항의 허용 측정 선 저항 : ≤ 20Ω /lead
• 출력 부하 용량
4~20mA / 0~20mA : ≤ 550Ω
0~10mA : ≤ 1100Ω
0~5V / 1~5V : ≥ 1MΦ
0~10V : ≥ 2MΩ
• 최대 전력
1 Input / 2 Output : 1.3W
• 전원 공급 : 18~32Vdc (일반적으로 24Vdc)
• 절연 강도 (누설 전류 1mA, 테스트시간)
: ≥2500VAC (입력/출력/전원공급 중)
: ≥1500VAC (출력/전원공급 중)
• 절연 저항
: ≥100MΩ (입력/출력/전원공급 중)
• 전자기파 적합성 : EMC conforms to IEC61326-3
• 출력 상태
Follow-up 모드 : 입력 신호에서 어떠한 오류(단선 제외)가 발생하더라도 출력 범위 최대값의 110%를 넘지 않습니다.
예) 0~20mA 출력인 경우, 최대 출력은 22mA를 넘지 않습니다.
• 절연 전송 정밀도 : 25℃±2℃,
(대기 온도 보상(Cold Junction) 제외)
입력 신호 유형 | 범위 | 정확성 | |
TC | K/E/J/N, etc. | < 300 ℃ | ±0.3 ℃ |
≥ 300 ℃ | ±0.1% F∙S | ||
S/B/T/R/WRe-series | < 500 ℃ | ±0.5 ℃ | |
≥ 500 ℃ | ±0.1% F∙S | ||
RTD | Pt100/Cu100/Cu50/BA1/BA2, etc. | < 100 ℃ | ±0.1 ℃ |
≥ 100 ℃ | ±0.1% F∙S | ||
제품 사이즈
Width×Height×Depth(12.7mm×110mm×118.9mm)
