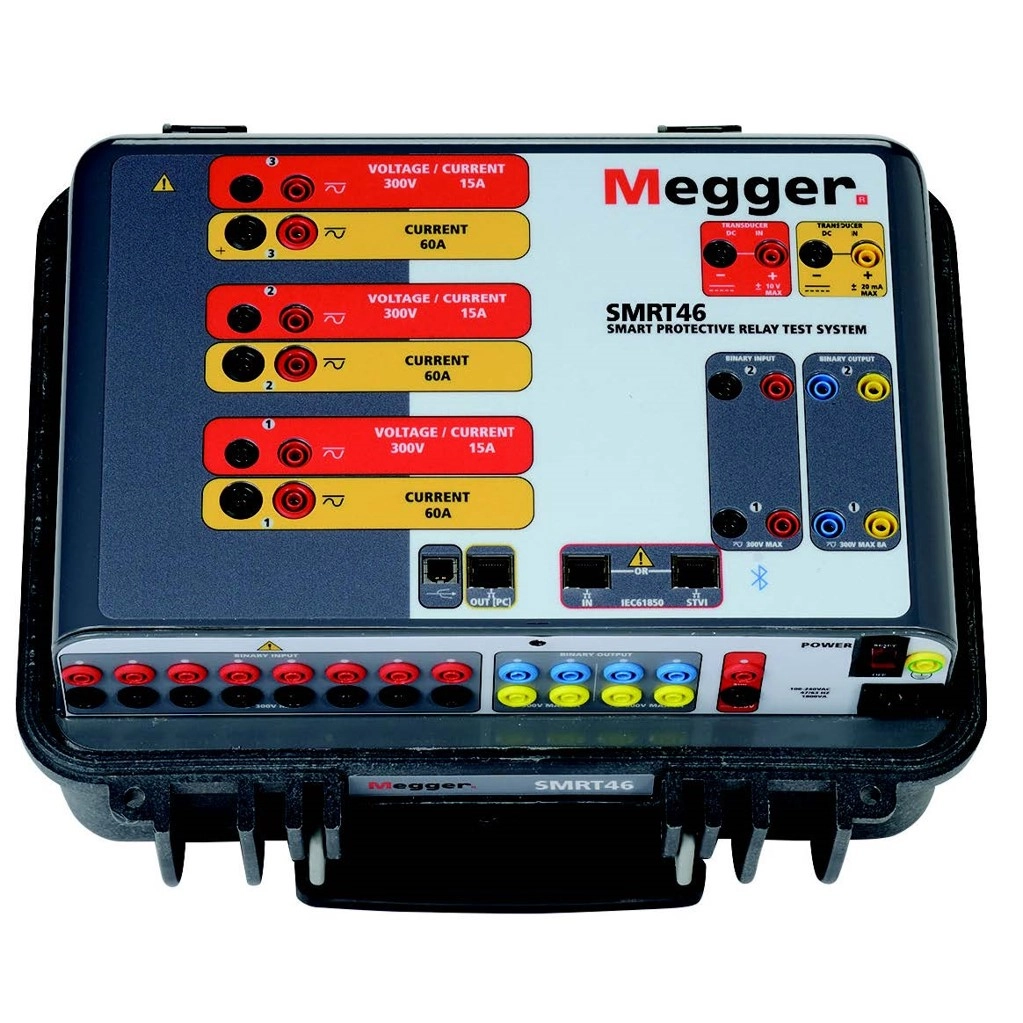

MEGGER SMRT46 3상 보호계전기 시험기

– Relay and Protection Testing > Multi-Phase Relay Tester

메거　・　MEGGER

　–　릴레이 및 보호 테스트 > 다상 릴레이 테스터

SMRT46

　–　Relay and Protection Testing > Multi-Phase Relay Tester

• 계전기 시험기
–　SMRT Series
・　SMRT1
・　SMRT43　・　SMRT43D
・　SMRT46　・　SMRT46D
・　SMRT410　・　SMRT410D
–　RTMS Software

주요 특징

• 3상 계전기 시험기
  • 4개의 전압 채널, 3개의 전류 채널(변환 가능한 전압 채널 포함)은 1개의 전압과 6개의 전류를 제공합니다.
    • 위상당 (60Amps/300VA rms)
      • 전류 (60A), 전압 (300V)
      • 전류 (3ch), 전압 (4ch)
• 고전류, 고전력 출력
• 컴퓨터 유무에 관계없이 작동
  • STVI™(Smart Touch View Interface)는 PC 없이 직관적인 고해상도 그래픽 터치스크린을 사용하여 독립 실행형 작동을 제공합니다.
• IEC 61850 테스트 기능을 제공하는 네트워크 인터페이스
• 동적, 과도 및 GPS 위성 동기화 종단 간 테스트 기능

제품 개요

SMRT46은 다양한 전자기계, 무접점 및 마이크로프로세서 기반 보호 계전기, 모터 과부하 계전기 및 유사한 보호 장치를 테스트할 수 있는 다목적 경량 현장 휴대용 테스트 세트입니다.

SMRT46 테스트 시스템은 Megger의 STVI(Smart Touch View Interface™)를 사용하여 수동으로 제어할 수 있는 기능이 있습니다. 대형 풀 컬러 고해상도 TFT LCD 터치 스크린이 있는 STVI를 통해 사용자는 수동 테스트 화면을 사용하여 빠르고 쉽게 수동, 정상 상태 및 동적 테스트를 수행할 수 있을 뿐만 아니라 내장된 사전 설정 테스트 루틴을 사용할 수 있습니다. 가장 널리 사용되는 릴레이(자세한 내용은 STVI 데이터시트 참조).

완전 자동 테스트의 경우 SMRT46은 RTMS(Megger Relay Testing Management Software)로 제어할 수 있습니다. RTMS는 새로운 Megger SMRT33을 사용하여 보호 계전기 테스트의 모든 측면을 관리하도록 설계된 Microsoft® Windows® XP® 서비스 팩 3/Vista™/7/8/10 호환 소프트웨어 프로그램입니다(자세한 내용은 RTMS 데이터시트 참조).

Hardware overview of Megger’s family of SMRT Relay Test Sets

제품 사양
