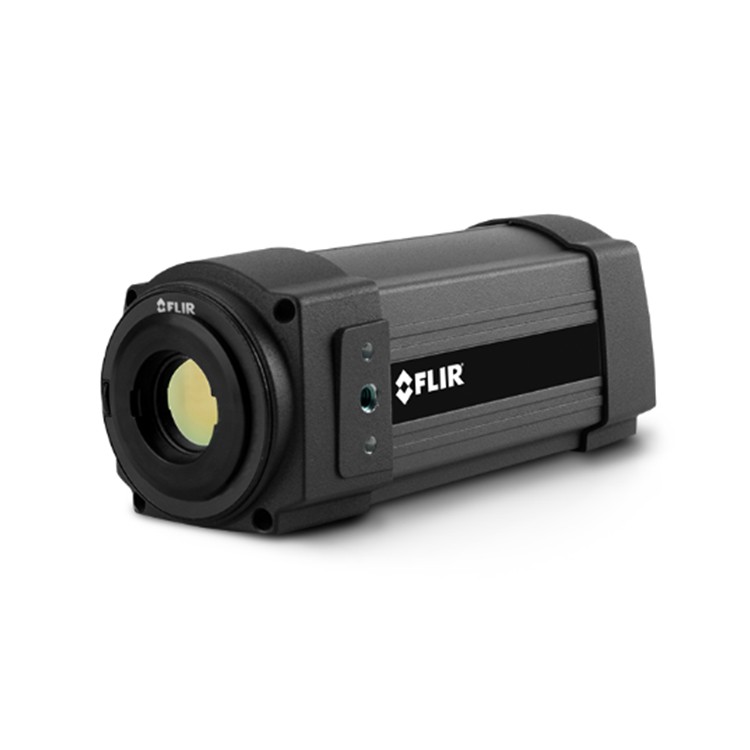

고정설치식 적외선 카메라인 FLIR A315/A615 는 위치에 구애받지 않고 설치가 가능합니다.
| 원산지 | USA |
|---|---|
| 제조사 | FLIR SYSTEM |
| 브랜드 | FLIR |
| 무게 | 1kg |

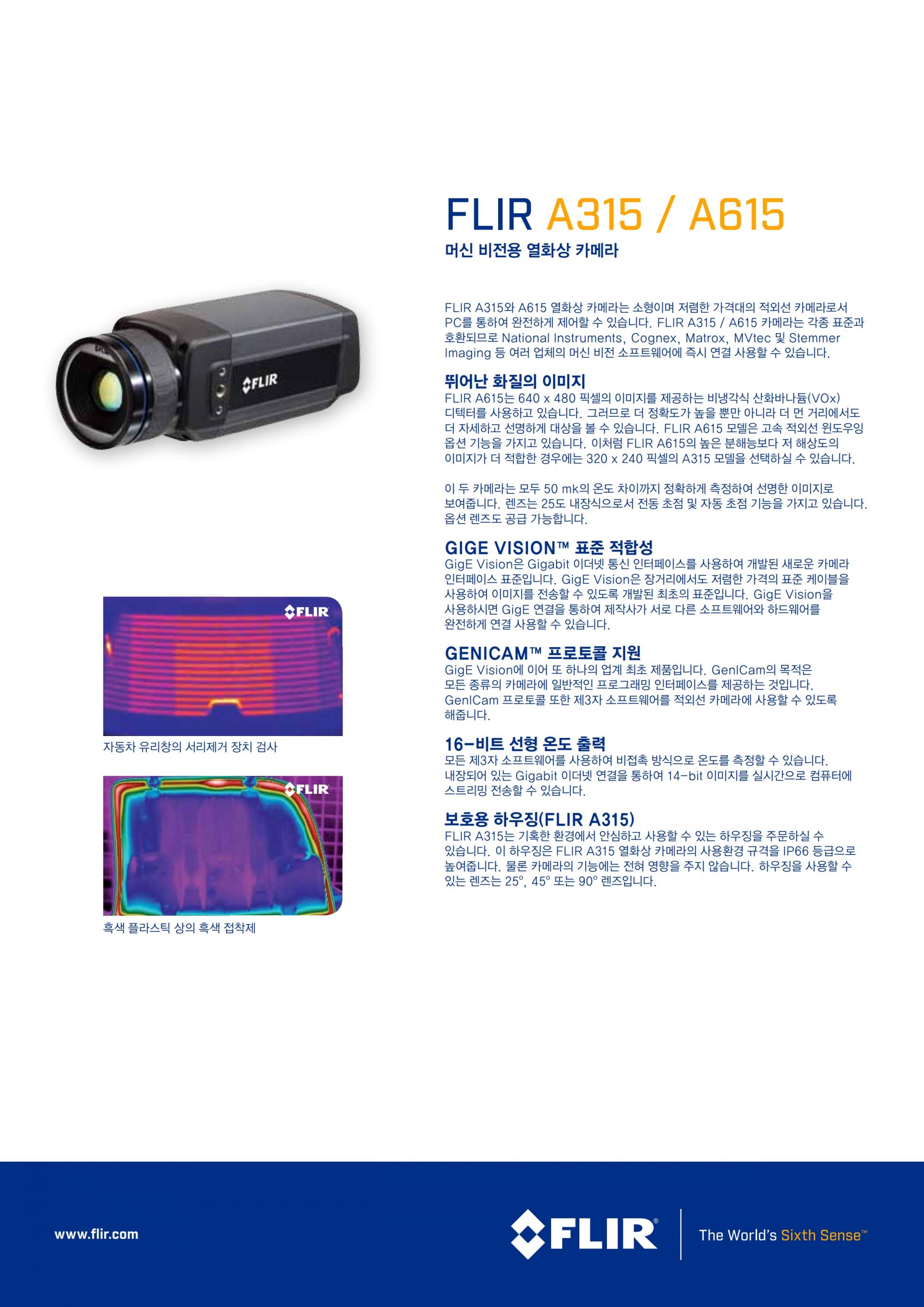

고정설치식 적외선 카메라인 FLIR A315/A615는 위치에 구애받지 않고 설치가 가능합니다.
또한 온도 차이를 측정하여 열 패턴으로 가시화하기 때문에 생산 공정 모니터링에 용이합니다.
FLIR A315/A615 열화상 카메라는 소형 적외선 카메라로, PC를 통한 제어가 가능하며 가성비가 아주 뛰어난 제품입니다.
또한 각종 표준과 호환되므로 National Instruments, Cognex, Matrox, MVtec 및 Stemmer Imaging 등 여러 업체의 머신 비전 소프트웨어에 즉시 연결하여 사용할 수 있습니다.
<특징>
● GigE Vision 표준 적합성
● GenlCam™프로토콜 지원
● 640 x 480 픽셀(FLIR A615만 해당)
● 이미지 흐름 제어
● 50mK 이내의 초 고감도
● Gigabit 이더넷 연결 내장
● 25° 렌즈 및 옵션 렌즈 제공
FLIR A315
● IR 분해능 : 320 x 240 픽셀
● 공간 분해능 (IFOV) : 1.36 mrad
● 프레임 속도 : 60Hz
● 물체 온도 범위 : -20 ~ + 120 ° C 0 ~ + 350 ° C (최대 1200 ° C까지 선택 가능)
● 열 민감도 / NETD : + 0.05 ° C @ + 30 ° C (+ 86 ° F) / 50 mK
● 정확도 : ± 2 ° C 또는 판독 값의 ± 2 %
● 이더넷 유형 : 기가비트 이더넷
● 작동 온도 범위 : 15 ° C ~ + 50 ° C (+ 5 ° F ~ + 122 ° F)

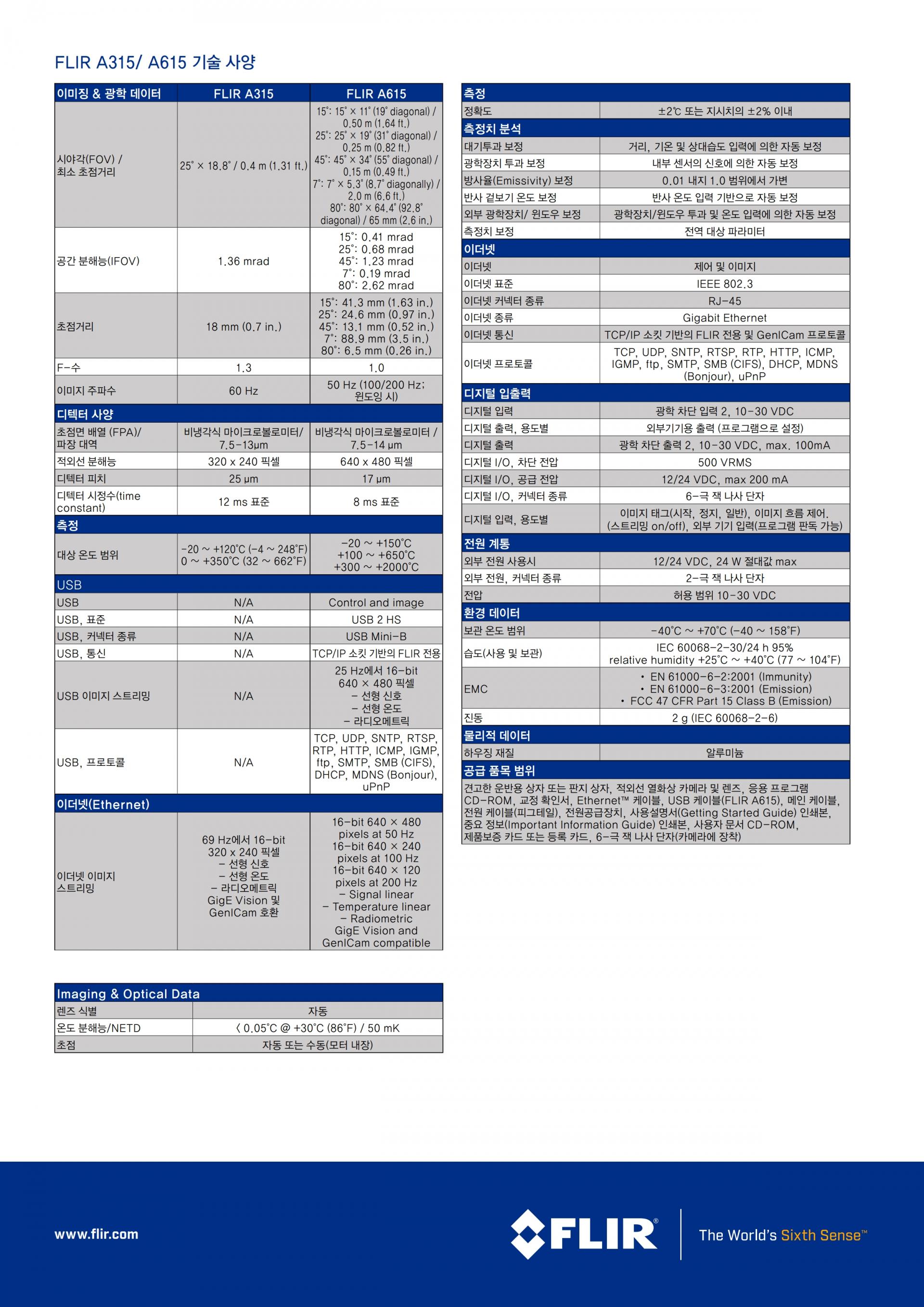

이미지 및 광학 데이터 A315 A615 | ||
시야각 (FOV) / 최소 촛점 거리 | 25° × 18.8° / 0.4 m | 25° x 19° / 0.25 m |
공간 분해능 (IFOV) | 1.36 mrad | 0.68 mrad |
촛점 거리 | 18 mm | 24.6mm |
F-넘버 | 1.3 | 1.0 |
프레임 속도 | 60 Hz | 50 Hz (윈도잉 시 100/200 Hz) |
디텍터 사양 | ||
촛점면 배열 (FPA) / 파장 대역 | 비냉각 마이크로볼로미터 / 7.5-13 ㎛ | 비냉각 마이크로볼로미터 / 7.5-14 ㎛ |
IR 분해능 | 320 × 240 픽셀 | 640 × 480 픽셀 |
디텍터 피치 | 25 ㎛ | 17 ㎛ |
디텍터 시정수 (time constant) | 보통 12 ms | 보통 8 ms |
측정 | ||
대상온도범위 | -20 ~ +120℃ 0 ~ +350℃ | -20 ~ +150℃ 100 ~ +650℃ +300 ~ +2000℃ |
USB | ||
USB | N/A | 제어 및 이미지 |
USB, 표준 | N/A | USB 2HS |
USB, 커넥터 형식 | N/A | USB Mini-B |
USB, 통신 | N/A | TCP/IP 소켓 기반의 FLIR 전용 |
USB 이미지 스트리밍 | N/A | 16-bit 640 × 480 픽셀 @ 25 Hz - 신호 선형 - 온도 선형 - Radiometric |
USB, 프로토콜 | N/A | TCP, UDP, SNTP, RTSP, RTP,HTTP,ICMP,IGMP, ftp, SMTP, SMB (CIFS), DHCP, MONS(Bonjour), uPnP |
이더넷 | ||
이더넷, 이미지 스트리밍 | 16-bit 320 × 240 픽셀 @ 60 Hz - 신호 선형 - 온도 선형 - Radiometric GigE Vision and GenICam 호환 | 16-bit 640 × 480 픽셀 @ 50 Hz 16-bit 640 × 240 픽셀 @ 100 Hz 16-bit 640 × 120 픽셀 @ 200 Hz - 신호 선형 - 온도 선형 - Radiometric GigE Vision and GenICam 호환 |
A315 | A615 | |
사용 온도 범위 | -15℃ ~ +50℃ | -15℃ ~ +50℃ |
보호 하우징 | IP 40 (IEC 60529) | IP 40 (IEC 60529) |
Bump | 25 g (IEC 60068-2-29) | 25 g (IEC 60068-2-29) |
중량 | 0.7 kg | 0.9 kg |
카메라 규격 (L × W × H) | 170 × 70 × 70 mm | 216 x 73 x 75 mm |
삼각대 장착 | UNC ¼"-20 (3면) | UNC ¼"-20 (3면) |
베이스 장착 | 2 × M4 나사 장착 구멍 (3면) | 2 × M4 나사 장착 구멍 (3면) |
자동 히터 | N/A | N/A |
디지털 입출력 | |
디지털 입력, 용도별 | 범용 |
디지털 입력 | 1× opto-isolated, “0” < 2, “1”=2–40 VDC |
디지털 출력, 용도별 | 외부기기용 범용 출력 (프로그램으로 설정) |
디지털 출력 | 1× opto-isolated, 2–40 VDC, max 185 mA |
디지털 I/O, 차단 전압 | 500 VRMS |
디지털 I/O, 전원 전압 | 2–40 VDC, max 200 mA |
디지털 I/O, 커넥터 종류 | 12-극 M12 커넥터 (Digital Synchronization 및 외부 전원 공용) |
동기화 입력, 용도 | 제어 카메라에 프레임 sync In |
Synchronization In | 1×, non-isolated |
Synchronization In, type | LVC Buffer @3.3V, “0” < 0.8 V, “1”>2.0 V. |
Synchronization Out, purpose | 다른 Ax5 카메라에 프레임 sync Out |
Synchronization Out | 1×, non-isolated |
Synchronization Out, type | LVC Buffer @ 3.3V, ”0”=24 MA max, “1”= –24 mA max. |
Digital Synchronization, connector type | 12-극 M12 커넥터 (Digital 입출력 및 외부 전원 공용) |
전원 계통 | |
사용 온도 범위 | –15°C~+50°C (+5°F~+122°F) |
보관 온도 범위 | 보관 온도 범위 –40°C ~ +70°CC |
습도 (사용 및 보관) | IEC 60068-2-30/24 h 95% 상대습도 +25°C ~ +40°C |
EMC | EN 61000-6-2 (Immunity) EN 61000-6-3 (Emission) FCC 47 CFR Part 15 Class B (Emission) |
외장 보호 | IP 40 (IEC 60529) |
완충 | 25 g (IEC 60068-2-29) |
내진동 | 2 g (IEC 60068-2-6) |
물리적 데이터 | |
무게 | 0.200 kg (0.44 lb.) |
카메라 사이즈(L W H) | 106 × 40 × 43 mm (4.2 × 1.6 × 1.7 in.) |
삼각대 | 옵션, 약세서리 T198349, 베이스 지지대 등 포함 |
베이스 장착 | 4 x M3 나사 장착 구멍 (바닥) |
하우징 재질 | 마그네슘 & 알루미늄 |
제공 품목 범위 | |
공급 품목 범위 | 견고한 운반용 상자 또는 판지 상자, 적외선 카메라 및 렌즈, 응용 프로그램 CD-ROM, 교정 확인서, Ethernet™ 케이블, USB 케이블 (FLIR A615), 메인 케이블, 전원 케이블 (pig-tailed), 전원공급장치, 사용설명서 (Getting Started Guide) 인쇄본, 중요 정보 (Important Information Guide) 인쇄본, 사용자 문서 CD-ROM, 보증 기간 연장 카드 또는 등록카드, 6-극 잭 스크루 단자 (카메라에 장착) |
