- 풀 프레임 속도 스트리밍 10 GigE, CXP 2.1 고속 인터페이스 또는 카메라 링크 풀로 탁월한 이미지 선명도와 속도 경험 가능
| 원산지 | USA |
|---|---|
| 제조사 | FLIR SYSTEM |
| 브랜드 | FLIR |
| 무게 | 1kg |

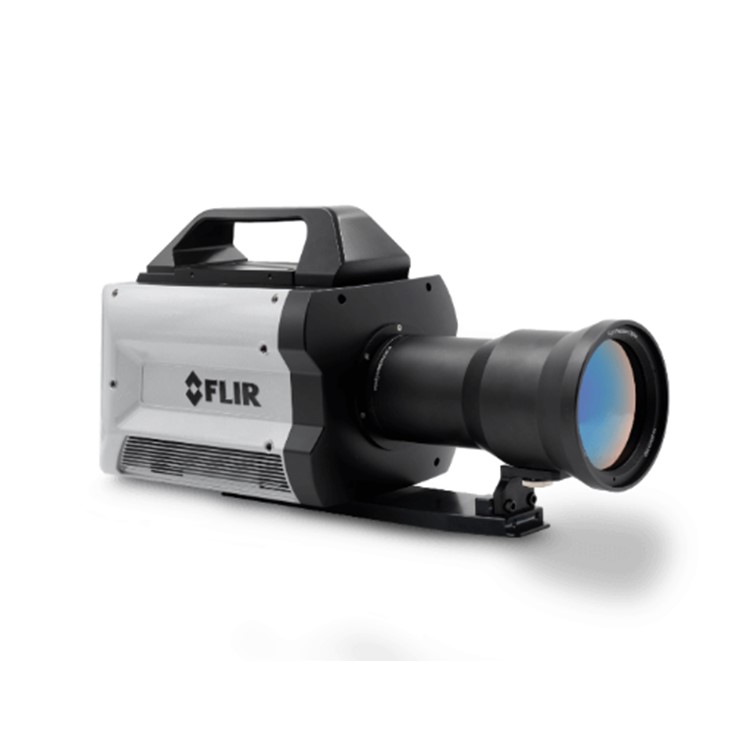

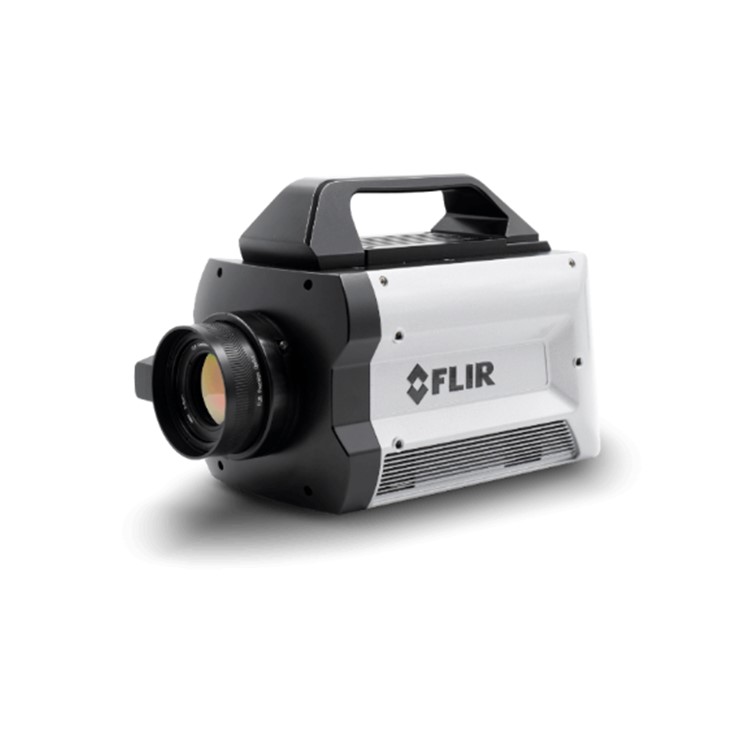

FLIR X6980-HS InSb는 정확한 열 분석 및 맞춤형 열복사(방사) 측정을 위해 초고속 이미지를 캡처해야 하는 과학자와 엔지니어를 위해 설계된 매우 빠른 중파장 IR 카메라입니다. 이 열화상 카메라는 640 × 512 해상도와 초고속 프레임 레이트를 결합하여, 연구자로 하여금 실험실에서나 시험장에서나 급격한 온도 변화— 또는 빠르게 움직이는 피사체의 스톱 모션을 기록할 수 있게 해줍니다. FLIR 전동식 초점 렌즈에 대한 지원과 4 포지션의 전동식 필터 휠을 갖춘 X6980-HS InSb는 다이나믹한 촬영 환경에서 고품질의 녹화기능을 제공하고, 시간을 절약하며, 만족도를 높여줍니다.
- 열화상 해상도 - 640 x 512 (327,680픽셀)
- 탐지기 피치 - 0.025mm
- 스펙트럼 범위 - 0.0015~0.0005mm
- 탐지 유형 - 안티몬화 인듐(InSb)
- 풀 프레임 속도 스트리밍
10 GigE, CXP 2.1 고속 인터페이스 또는 카메라 링크 풀로 탁월한 이미지 선명도와 속도 경험 가능
- 확장 SSD 레코딩
프레임 드롭 없이 1.5시간 이상의 상세한 열화상 이벤트를 4TB SSD에 직접 캡처 가능
- 정밀한 타이밍 시스템
독점적인 트리거링, 동기화, 정확한 IRIG 타임 스탬핑 시스템으로 정확한 정시 기록을 보장

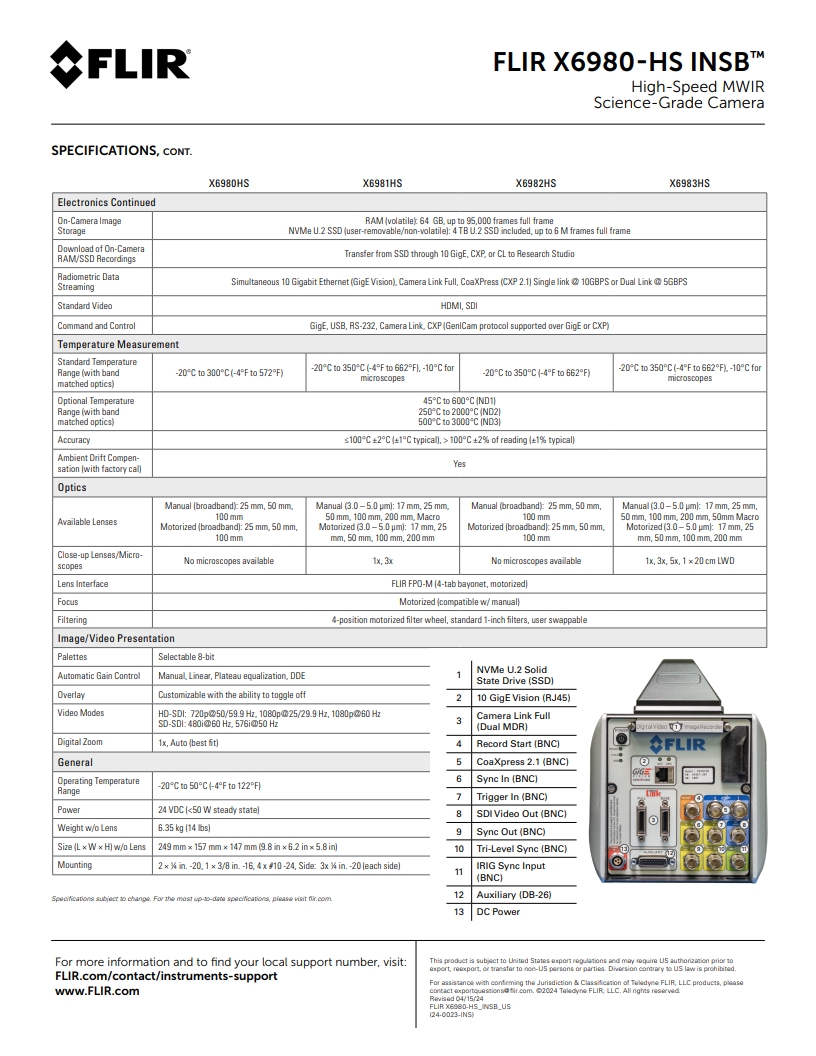

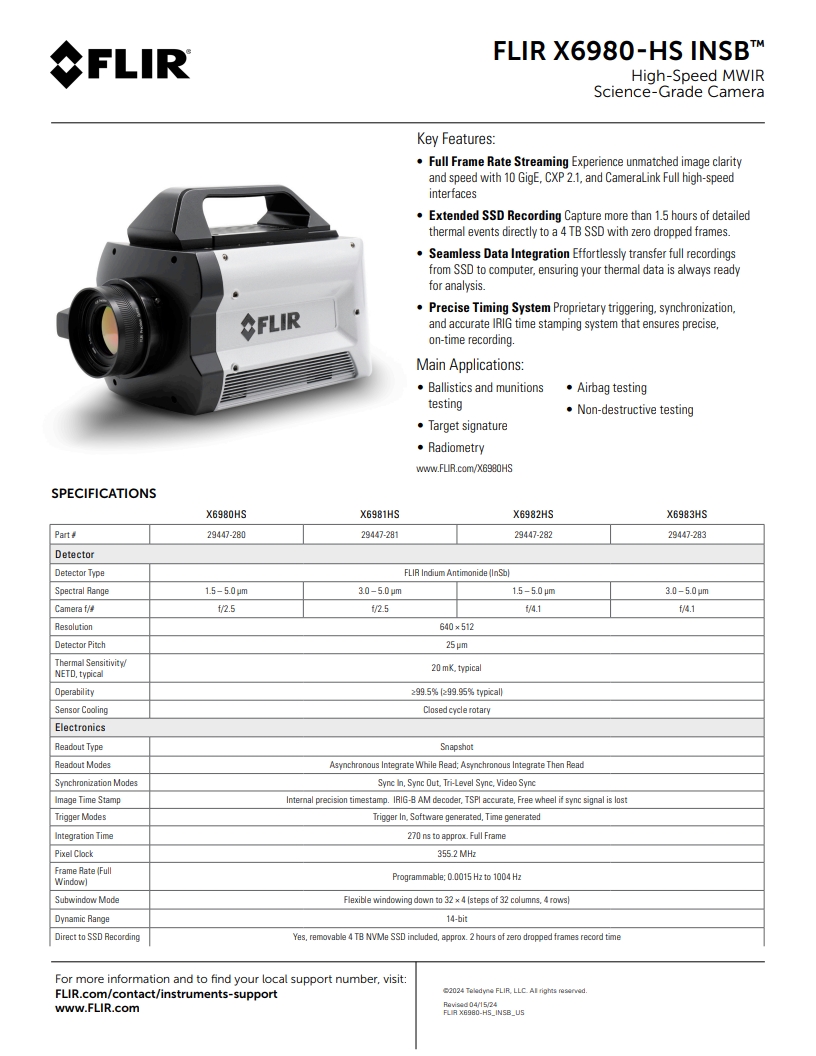

<세부 사항>
X6980-HS InSb (0.0015~0.005mm), f/2.5
| 해상도 640 x 512 |
| 탐지기 피치 0.025mm |
| 스펙트럼 범위 0.0015~0.005mm |
| 탐지기 유형 FLIR 안티몬화 인듐 (InSb) |
| 카메라 f_값 f/2.5 |
| 동작 범위 14비트 |
| 열 감도_NETD 20mK, 일반 |
| 프레임률(전체화면) 프로그래밍 가능 : 0.0015Hz~1004Hz |
| 노출 시간 프로그래밍 가능 : 270ns~약 풀 프레임 |
| 표준 온도 범위(대역 일치 관학 포함) -20℃ ~ 300℃ |
| 온도 범위 옵션(대역 일치 광학 포함) ND1: 45℃~600℃, ND2: 250℃~2000℃,ND3: 500℃~3000℃ |
| 필터 4-position motorized warm filter wheel, standard 1-inch filters, user swappable |
| 초점 전동식(수동과 호환) |
이미징 및 광학
| SSD 녹화에 바로 연결 예, 탈착식 4TB NVMe SSD 포함, 약 2시간 동안 프레임 드롭 없는 녹화 시간 제공 |
| 노출 시간 프로그래밍 가능 : 270ns~약 풀 프레임 |
| 동영상 모드 HD-SDI: 720p@50/59.9Hz, 1080p@25/29.9Hz, 1080p@60Hz SD-SDI: 480i@60Hz, 576i@50Hz |
| 동작 범위 14비트 |
| 디지털 줌 1x 자동 (가장 적합한 핏) |
| 라디오메트릭(radiometric) 데이터 스트리밍 동시 10기가비트 이더넷(GigE Vision), Camera Link, CoaXPress®(CXP 2.1) 10Gbps에서 단일 링크 또는 5Gbps에서 이중 링크 |
| 렌즈 인터페이스 FLIR FPO-M(4-tab bayonet, 전동식) |
| 사용 가능한 렌즈 수동식(광대역) : 25mm, 50mm, 100mm / 전동식(광대역) : 25mm, 50mm, 100mm |
| 서브 윈도우 모드 32 x 4까지 가능한 유연한 윈도우 설정(32열, 4행 스탭) |
| 센서 냉각 폐쇄형 사이클 로터리 |
| 스펙트럼 범위 0.0015~03005mm |
| 열 감도_NETD 20mk, 일반 |
| 오버레이 토글 기능이 포함된 사용자 지정 가능 |
| 온-카메라 이미지 저장 RAM(휘발성): 64GB, 최대 95,000프레임의 풀 프레임 / NVMe U.2 SSD(사용자 제거 가능/비휘발성): 4TB U.2 SSD 포함, 풀 프레임에 최대 600만 프레임 |
| 운전성 ≥99.5%(≥ 99.95% 일반) |
| 이미지 타임 스탬프 내부 정밀 타임스템프, IRIG-B AM 디코더, TSPI accurate, 동기화 신호가 손실된 경우 프리 휠 |
| 초점 전동식(수동과 호환) |
| 카메라 f_값 f/2.5 |
| 클로즈_업_렌즈_현미경 사용 가능한 현미경 없음 |
| 탐지기 유형 FLIR 안티몬화 인듐(InSb) |
| 탐지기 피치 0.025mm |
| 판독 모드 읽기 작업 수행 중 비동기식 통합; 비동기식 통합 후 읽기 작업 수행 |
| 판독 형식 스냅샷 |
| 팔레트 Selectable 8-bit |
| 표준 동영상 HDMI, SDI |
| 프레임률 (전체화면) 프로그래밍 가능 : 0.0015Hz~1004Hz |
| 필터 4-position motorized warm filter wheel, standard 1-inch filters, user swappable |
| 해상도 640 x 512 |
| 화소 클럭 355.2MHz |
측정 및 분석
| 온도 범위 옵션(대역 일치 광학 포함) ND1: 45℃~600℃ ND2: 250℃~2000℃ ND3: 500℃~3000℃ |
| 자동 게인 (Gain) 제어 수동,선형, 플래토 평활화, DDE |
| 정확도 ≤100℃:±2℃(:± 1℃ 일반), >100℃ 판독값의 ±2%(:± 1% 일반) |
| 주변 드리프트 보상 (공장 보정 포함) 예 |
| 표준 온도 범위 (대역 일치 광학 포함) -20℃~300℃ |
통신 및 데이터 저장 공간
| 동기화 모드 동기화 입력, 동기화 출력, 3레벨 동기화, 비디오 동기화 |
| 트리거 모드 트리거 입력, 소프트웨어 생성, 시간 생성 |
일반
| 무게 6.35kg |
전력
| 전원 24VDC(<50w 정상 상태) |
환경 및 인증
| 마운트 장착 2 x 6.35mm -20 / 1 x 9.52mm -16 / 4 x #10 -24 / 측면: 3 x 6.35mm -20(각 측면) |
| 작동 온도 범위 -20℃ ~ 50℃ |
