ADDITEL ADT227 / ADT227Ex 프로세스 교정기

ADT222A 대비 향상된 성능, ADT226 대비 높은 정확도

ADDITEL ADT227 / ADT227Ex 프로세스 교정기 이미지

ADT222A 대비 향상된 성능, ADT226 대비 높은 정확도

원산지USA
제조사ADDITEL
브랜드ADDITEL
무게1kg

■ 소개

컴팩트한 사이즈 안에 전기, 온도(TC & RTD),

압력 신호 발생 및 측정기능과 문서화 기능 내장

ADT222A 대비 향상된 성능, ADT226 대비 높은 정확도

간편한 구성으로 필드에서의 쉽고 빠른 테스트와 교정업무 지원

■ 사양

- 전기, 온도 및 압력 신호 발생, 측정, 시뮬레이션

- 고전압 측정 (300V AC)

- 진정 실효값(True RMS) 측정

- 2개 압력채널 지원

- 높은 정적 차압 측정 정확도 0.002%FS

- IP67 방진, 방수등급 적용

- 실시간 데이터 로깅 및 문서화 기능

- Additel Link 모바일 앱으로 원격 제어

■ ADT227Ex ATEX (Intrinsically Safe) 옵션

- 본질 안전 인증

- 방폭 등급 (Ex ia IIC T4 Ga) 취득

- 석유, 가스, 정유, 화학, 석유화학, 제약, 에너지 산업 등 폭발 위험성 높은 환경에서 안전한 사용

- 반 투과형 컬러 LCD 적용으로 직사광선에서도 가시성 향상

■ 품질 보증기간

1년

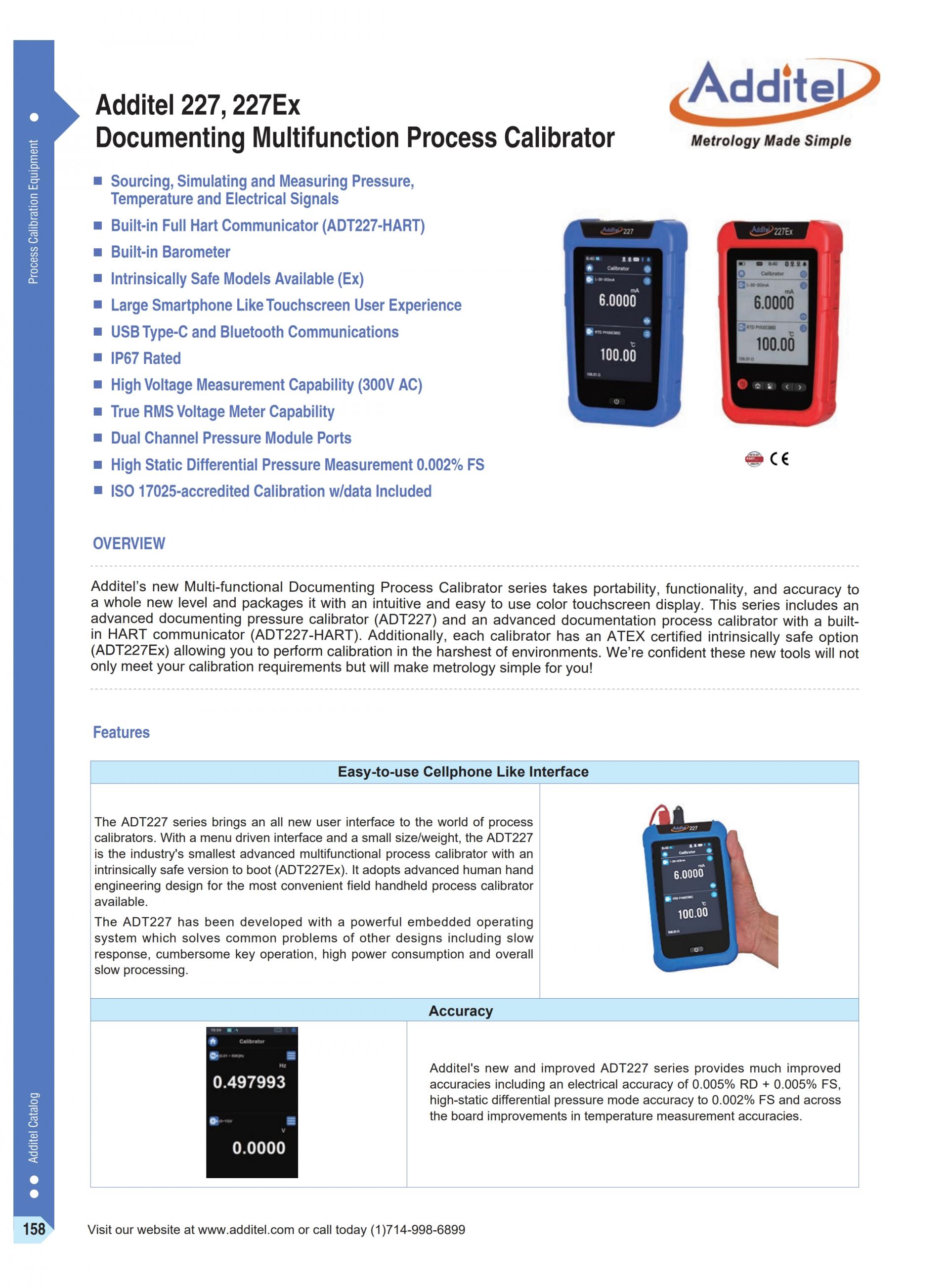

Additel사의 새로운 다기능 교정기 시리즈는 ADT22XA 모델의 상위 버전으로서 휴대 성 기능성, 정확성이 향상되었습니다.

ATEX 방폭 인증 옵션으로 선택 폭을 확장하여, 극한 환경에서도 간편한 계측 기능을 제공합니다.

주요 특징

- 압력, 온도, 전기신호 발생/측정/시뮬레이션

- 기압계 내장

- ATEX Intrinsically Safe(방폭) 옵션모델 제공

- 스마트폰 형식의 간편한 풀 터치 스크린 인터페이스 - 통신: USB(C타입)블루투스

- IP67 방진 & 방수등급 적용

- 300V AC 고전압 측정

- True RMS (True Root Mean Squre: 진정 실효값) 전압미터 내장

- 2채널 압력모듈 연결포트 내장

- 0.002% FS 정확도의 높은 정적 차압 측정 -ISO 17025 인증 교정(데이터 포함)

사용자 친화적 인터페이스

ADT227은 방폭 모델까지 제공하는 다기능 교정기로서는 업계에서 가장 컴팩트한 모델입니다.

완전히 새로운 사용자 인터페이스를 제공하며, 느린 응 답과 처리, 번거로운 물리 키 작동, 높은 전력 소비 등

일반적인 문제를 해결하기 위해 강력한 임베디드 운영체제로 개발되었습니다.

정확도

[ADT227]

- 전기 정확도: 0.005% RD + 0.005% FS

- 높은 정적 차압모드 정확도: 0.002%FS * 공통: 전반적으로 개선된 온도 측정 정확도 제공

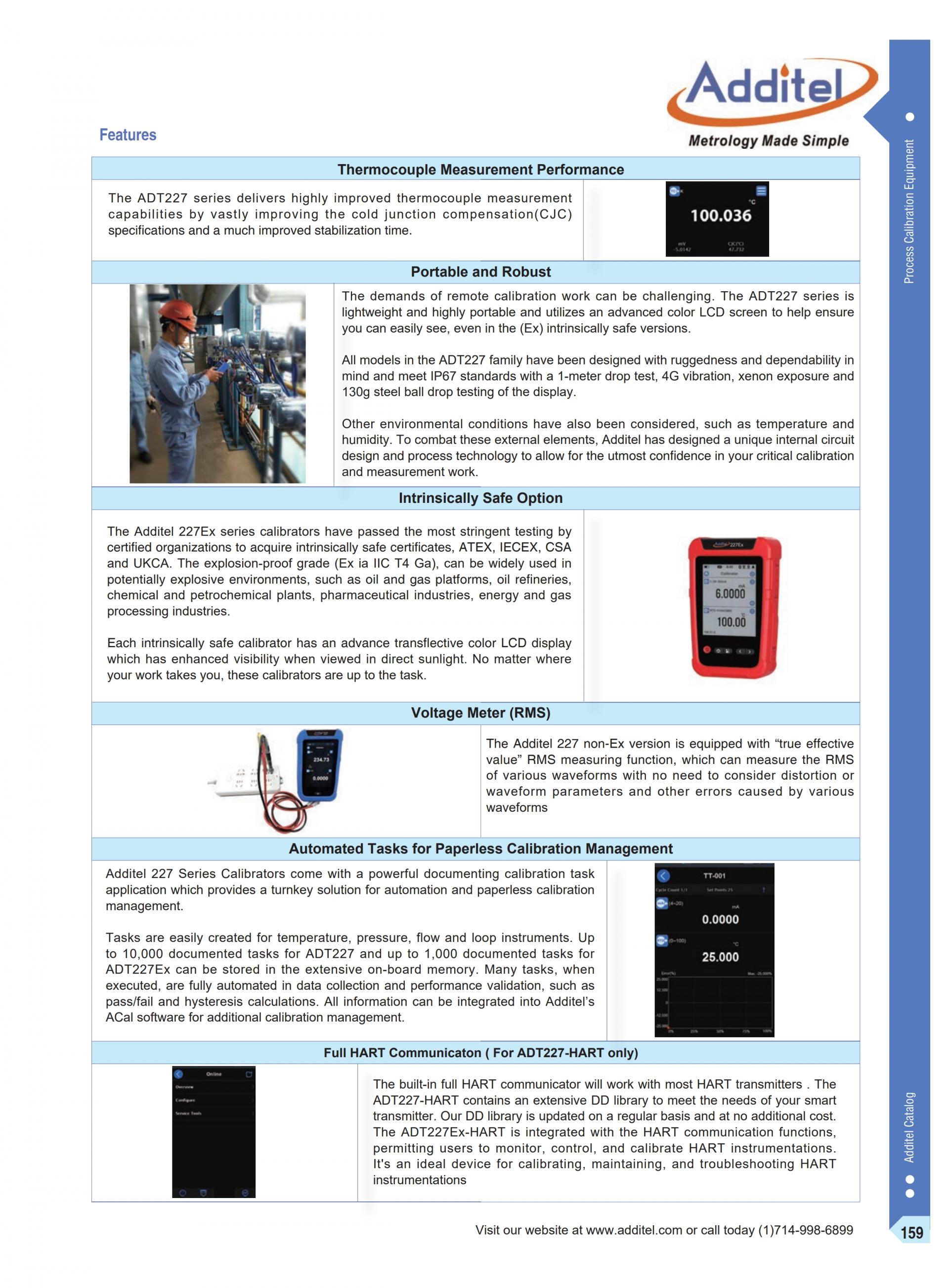

써머커플(TC) 측정 성능.

냉접점 보상(CK) 사양과 안정화 시간을 대폭 개선하여 향상된 TC 측정을 제공합니다.

시간 절약

압력 온도 변환기, 열 계산기, 전기 연결 가이드(다이어그램), 지능형 알람 메시지, 오류 진단센터 등 시간 절약 기능이 포함되어 있습니다.

실시간 오류 보고서와 포괄적 인 자체 테스트를 통해 장비를 최대 활용할 수 있도록 지 원합니다.

필드 친화적 설계

가벼움과 뛰어난 휴대성을 비롯, 컬러 LCD 도입으로 밝 은 실외에서도 측정 값을 쉽게 확인할 수 있습니다.

신뢰성과 견고성을 기반하여 1m 낙하, 4G 진동, 크세논 노출 및 디스플레이의 130g 금속 볼 충돌 테스트를 통 과했으며

IP67 등급을 충족합니다온습도와 같은 환경 조건도 충족함은 물론 중요한 교정/ 측정 작업에 최고의 신뢰를 제공하고자 고유의 내부회로 설계 및 프로세스 기술을 반영하였습니다.

방폭 인증 옵션 (Intrinsically Safe - 본질 안전)

Additel은 본질 안전 인증인 ATEX, IECEX, CSA 및 UKCA를 확보하고자 검증 기관에서 엄격한 테스트를 통 과했습니다. 방폭 등급(Exia IIC T4 Ga)을 취득하면 석유, 가스, 정유, 화학, 석유화학, 제약, 에너지 산업 등 폭발 위험성이 큰 환경에서 널리 사용할 수 있습니다.

ADT227EX 방폭 모델은 반 투과형 컬러 LCD 를 적용하여, 직사광선에도 가시성을 향상시켜 작업 장 소에 관계없이 수월한 작업이 가능합니다.

전압 미터 (RMS, 방폭 모델 미적용)

진정 실효값(RMS) 측정 기능이 내장되어 다양한 파형의 RMS를 측정 할 수 있습니다.

왜곡이나 파형 매개변수. 다른 파형으로 인한 오류를 고려해야하는 번거로움이 없습니다.

ADT227 어플리케이션

ADT226과 동일한 기능에 트랜스미터 시뮬레이션, 데이터 로거, HART 통신(옵션) 기능이 추가됩니다.

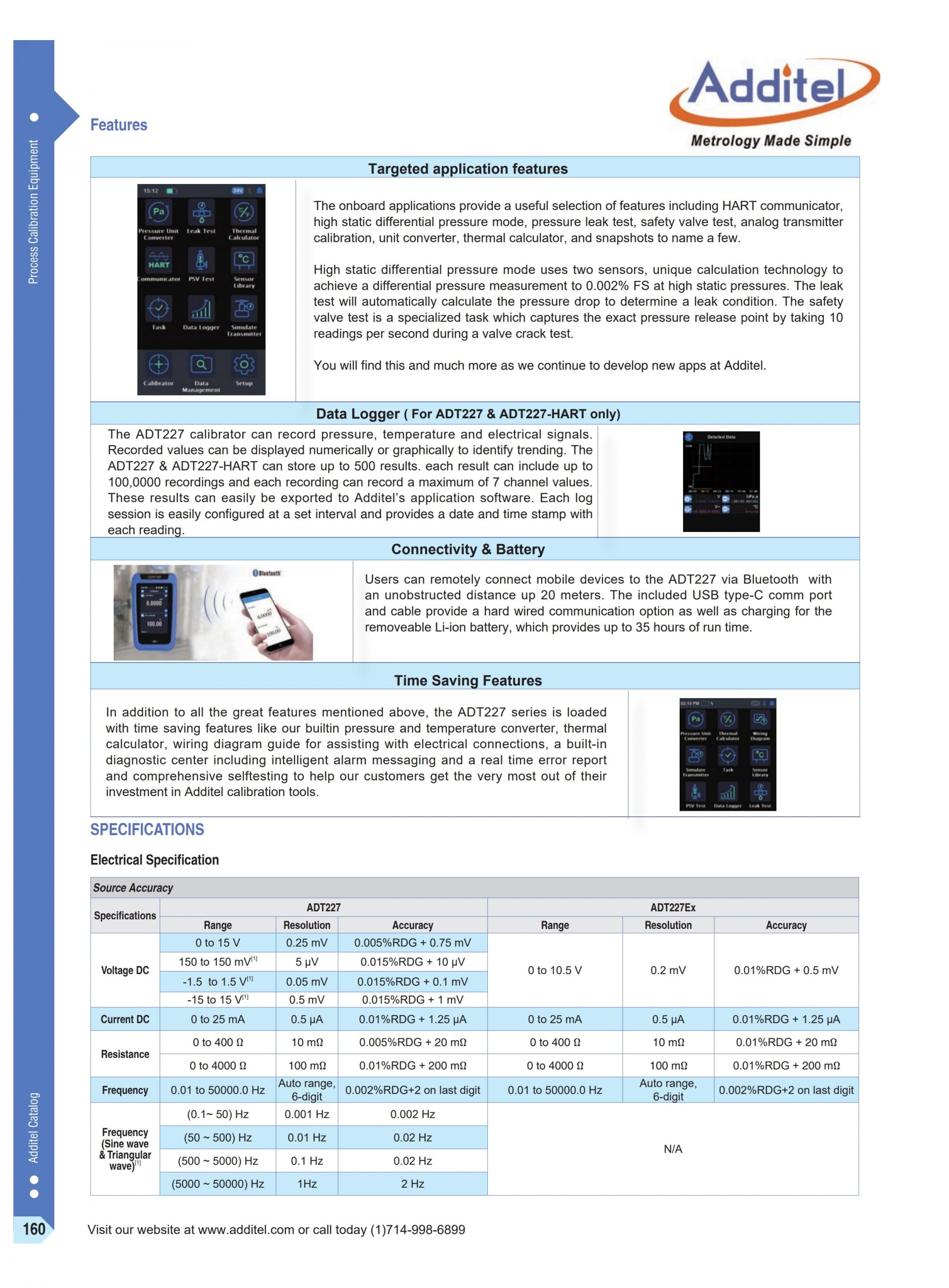

데이터 로거

장기간에 걸친 압력, 온도 및 전기 신호 판독 값을 기록하며, 결과를 숫자와 그래픽으로 제공합니다.

최대 10,000건 또는 1,000건의 판독 값을 저장하여 소프트웨어로 내보낼 수 있습니다.

각 로그 세션은 설정된 간격으로 구성되며 각 판독 값마다 날짜와 시간이 기록 됩니다.

문서화 기능

자동화 및 교정 데이터 관리 기능을 제공합니다. 온도 압력, 유량 및 루프 기기에 대한 작업을 간단히 생성하고,

최대 10,000건의 문서를 메모리에 저장할 수 있습 니다.

다수의 작업 실행 시, 합격/불합격 및 히스테리시스 계산 등 데이터 수집과 성능 검증 과정이 완전 자동화됩니다.

교정 데이터 관리를 위해 모든 정보를 Acal 소프트웨어로 통합 할 수 있습니다.

HART 통신 (옵션)

온/오프라인 구성과 테스트를 위해, 내장된 HART 통신기가 대부분의 HART 또는 Profibus 트랜스미터와 함께 작동합니다.

ADT227-HART 옵션 모델은 스마트 트랜스미터의 요구사항을 충족하는 광범위한 DD 라이브러리가 내장되어 있으며,

추가 비용 없이 정기적으로 업데이트 됩니다.

유무선 통신 및 배터리

블루투스와 와이파이로 장비와 스마트폰 간 연결을 지원합니다. 최대 20m 반경 내에서 무 선 연결, USB(C타입) 케이블로 유선 연결도 가능합니다.

분리형 리튬 이온 배터리는 최대 35시간까지 사용 가능합니다

전용 소프트 케이스

Electrical Specifications - Source Accuracy

SpecificationsADT227ADT227Ex
RangeResolutionAccuracyRangeResolutionAccuracy
Voltage DC0 to 15 V0.1 mV0.005%RDG+0.005%FS0 to 10.5 V0.1 mV0.01%RDG+0.005%FS
Current DC0 to 25 mA0.1 uA0.01%RDG+0.005%FS0 to 25 mA0.1 uA0.01%RDG+0.005%FS
Resistance0 to 400 Ω1 mΩ0.005%RDG+0.005%FS0 to 400 Ω1 mΩ0.01%RDG+0.005%FS
0 to 4000 Ω10 mΩ0.01%RDG+0.005%FS0 to 4000 Ω10 mΩ0.01%RDG+0.005%FS
Frequency0.01 to 50000.0 HzAuto range, 6-digit0.002%RDG+2 on last digit0.01 to 50000.0 HzAuto range, 6-digit0.002%RDG+2 on last digit
Voltage mV (TC)-10 to 75 mV0.1 uV0.0008%RDG + 0.004%FS-10 to 75 mV0.1 uV0.01%RDG + 0.004%FS
Pulse0 to 99999991N/A0 to 99999991N/A
Optional rising edge and falling edge, minimum threshold voltage: 2.5V
Loop power (max 25mA)24 VN/A±1 V20 VN/A± 10%

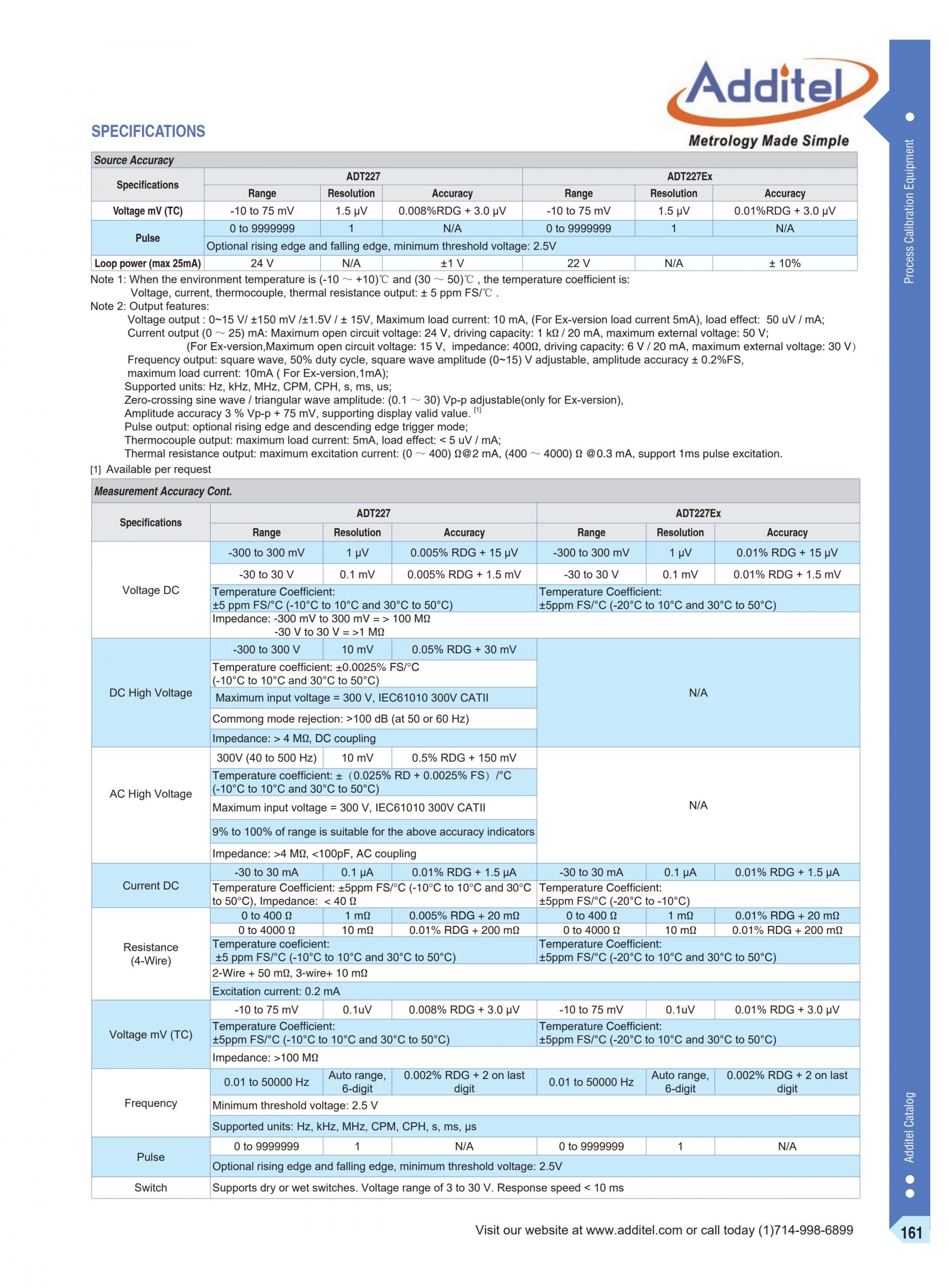

Electrical Specifications - Measurement Accuracy

SpecificationsADT227ADT227Ex
RangeResolutionAccuracyRangeResolutionAccuracy
Voltage DC-300 to 300 mV1 μV0.005% RDG + 0.005% FS-300 to 300 mV1μV0.01% RDG + 0.005% FS
-30 to 30 V0.1 mV0.005% RDG + 0.005% FS-30 to 30 V0.1 mV0.01% RDG + 0.005% FS
Temperature Coefficiet: ±5 ppm FS/°C (-10°C to 10°C and 30°C to 50°C)
Impedance: -300 mV to 300 mV => 100 MΩ, -30 mV to 30 mV => 1 MΩ
DC High Voltage-300 to 300 V10 mV0.05% RDG + 0.01% FSN/A
Temperature coefficient: ±0.0025% FS/°C (-10°C to 10°C and 30°C to 50°C)
Maximum input voltage = 300 V, IEC61010 300V CATII
Commong mode rejection: >100 dB (at 50 or 60 Hz)
Impedance: > 4 MΩ, DC coupling
AC High Voltage300V (40 to 500 Hz)10 mV0.5% RDG + 0.05% FSN/A
Temperature coefficient: ±（0.025% RD + 0.0025% FS）/°C (-10°C to 10°C and 30°C to 50°C)
Maximum input voltage = 300 V, IEC61010 300V CATII
9% to 100% of range is suitable for the above accuracy indicators
Impedance: >4 MΩ, <100pF, AC coupling
Current DC-30 to 30 mA0.1 μA0.01% RDG + 0.005% FS-30 to 30 mA0.1 μA0.01% RDG + 0.005% FS
Temperature Coefficient: ±5ppm FS/°C (-10°C to 10°C and 30°C to 50°C), Impedance: < 40 Ω
Resistance (4-Wire)0 to 400 Ω1 mΩ0.005% RDG + 0.005% FS0 to 400 Ω1 mΩ0.01% RDG + 0.005% FS
0 to 4000 Ω10 mΩ0.01% RDG + 0.005% FS0 to 4000 Ω10 mΩ0.01% RDG + 0.005% FS
Temperature coeficient: ±5 ppm FS/°C (-10°C to 10°C and 30°C to 50°C)
2-Wire + 50 mΩ, 3-wire+ 10 mΩ
Excitation current: 0.25 mA
Voltage mV (TC)-10 to 75 mV0.1 μV0.008% RDG + 0.004% FS-10 to 75 mV0.1 μV0.01% RDG + 0.004% FS
Temperature Coefficient: ±5ppm FS/°C (-10°C to 10°C and 30°C to 50°C)
Impedance: >100 MΩ
Frequency0.01 to 50000 HzAuto range, 6-digit0.002% RDG + 2 on last digit0.01 to 50000 HzAuto range, 6-digit0.002% RDG + 2 on last digit
Minimum threshold voltage: 2.5 V
Supported units: Hz, kHz, MHz, CPM, CPH, s, ms, µs
Pulse0 to 99999991N/A0 to 99999991N/A
Optional rising edge and falling edge, minimum threshold voltage: 2.5V
SwitchSupports dry or wet switches. Voltage range of 3 to 30 V. Response speed < 10 ms

General Specification

　ADT227ADT227Ex
Operating Temperature-10°C to 50°C
Specification guaranteed temperature range10°C to 30°C
Storage Temperature-20°C to 60°C
Humidity<90%, non-condensing
Power supply6600mAh, 23.8Wh lithium battery, charging time 4~6 hours, battery pack can be charged independently4000mAh 14.4Wh Explosion-proof lithium battery packcharging time 6~8 hours, battery pack can be charged independently
User interfaceIcon drive menusIcon driven menus with navigation buttons
Ports protection voltage50V max30V max
Display5.0 inch 480 x 800 mm TFT LCD capacitive screen4.4 inch 640 x 480 mm color display capacitive screen
Maximum altitude3000 meters
European ComplianceCE Mark
Electrical ConnectionØ4mm sockets and flat mini-jack thermocouple socket
Size6.97" x 4.13" x 2.04" (177 mm x 105 mm x 52 mm)
Weight1.6 lb (0.7 kg)1.65 lb (0.75 kg)
BatteryRechargeable Li-ion battery (included)
Battery LifeTypically 16 hoursTypically 35 hours
Battery Charge110V/220V external power adapter included. Battery can be charged external to the unit. Typically charge time is 6-8 hours.
External pressure moduleDual channel serial plug, can connect two digital pressure modules
Warm-up timeFull specification performance is achieved after a 10 minute warm-up time.
ROHS compliantRohs II Directive 2011/65/EU, EN50581:2012
Display rate3 readings per second
Barometric Accuracy (Built-in barometer)50Pa
IP protection levelIP67, 1 meter drop test
CommunicationIsolate USB-TYPEC (slave), Bluetooth BLE
CalibrationISO 17025 accredited calibration with data
Warranty3 years

Pressure Specification( ADT227 & ADT227Ex)

The ADT161 and ADT161Ex series Intelligent Digital Pressure Modules are available for gauge, vacuum and absolute pressure from -15 psi to 60,000 psi (-1 bar to 4200 bar). Accuracy from 0.02% FS includes operation over 14°F to 122°F (-10°C to 50°C), one year stability and calibration uncertainty. For detailed specifications, please refer to the pressure modules datasheet.

Temperature Specification

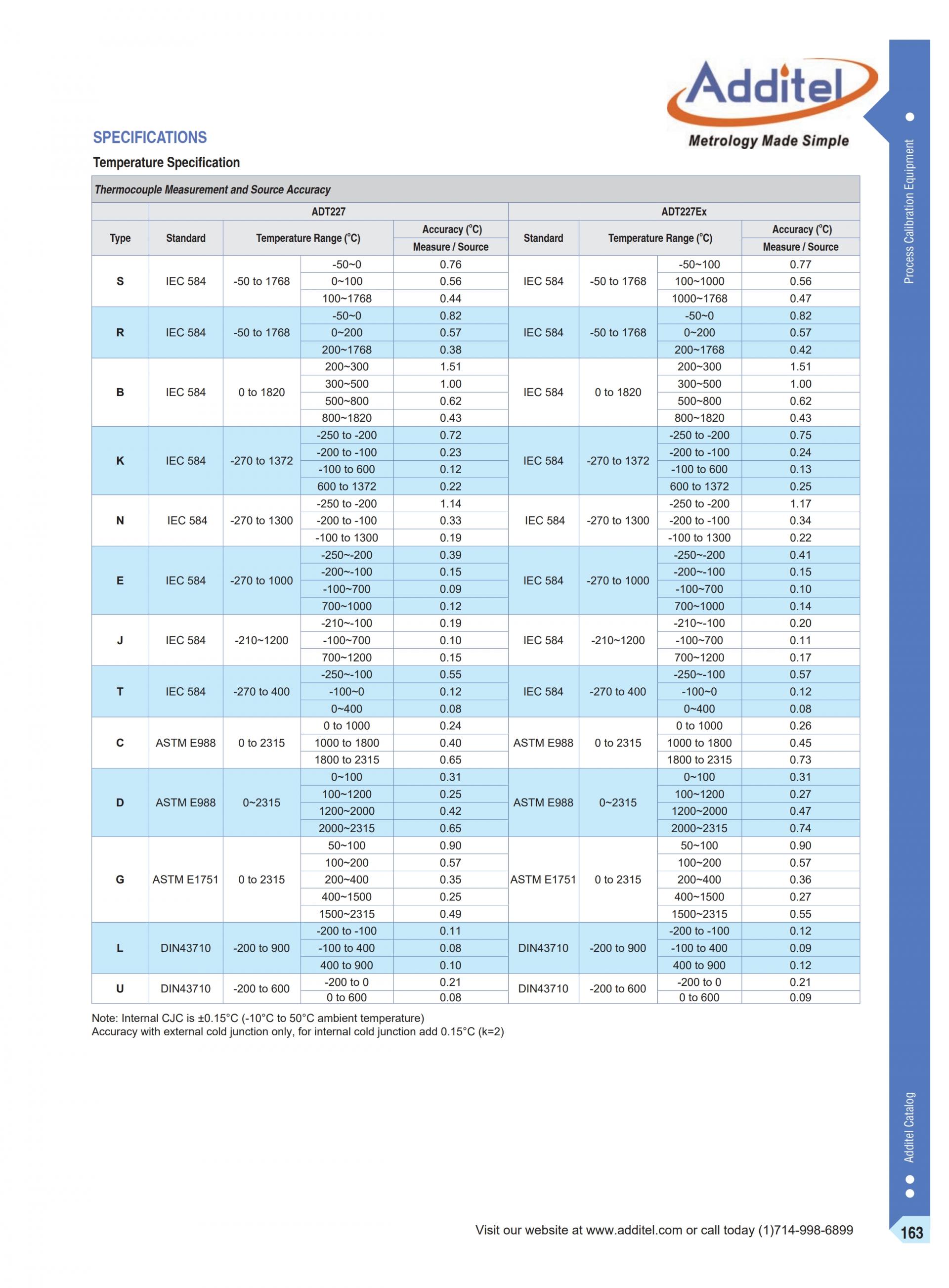

Thermocouple Measurement and Source Accuracy

　ADT227ADT227Ex
TypeStandardTemperature Range (°C)Accuracy (°C)StandardTemperature Range (°C)Accuracy (°C)
Measure / SourceMeasure / Source
SIEC 584-50 to 1768-50~00.76IEC 584-50 to 1768-50~1000.77
0~1000.56100~10000.42
100~17680.441000~17680.47
RIEC 584-50 to 1768-50~00.82IEC 584-50 to 1768-50~00.82
0~2000.570~2000.57
200~17680.38200~17680.42
BIEC 5840 to 1820200~3001.51IEC 5840 to 1820200~3001.51
300~5001300~5001
500~8000.62500~8000.62
800~18200.43800~18200.43
KIEC 584-270 to 1372-250 to -2000.72IEC 584-270 to 1372-250 to -2000.75
-200 to -1000.23-200 to -1000.24
-100 to 6000.12-100 to 6000.13
600 to 13720.22600 to 13720.25
NIEC 584-270 to 1300-250 to -2001.14IEC 584-270 to 1300-250 to -2001.17
-200 to -1000.33-200 to -1000.34
-100 to 13000.19-100 to 13000.22
EIEC 584-270 to 1000-250~-2000.39IEC 584-270 to 1000-250~-2000.41
-200~-1000.15-200~-1000.15
-100~7000.09-100~7000.1
700~10000.12700~10000.14
JIEC 584-210~1200-210~-1000.19IEC 584-210~1200-210~-1000.2
-100~7000.1-100~7000.11
700~12000.15700~12000.17
TIEC 584-270 to 400-250~-1000.55IEC 584-270 to 400-250~-1000.57
-100~00.12-100~00.23
0~4000.080~4000.08
CASTM E9880 to 23150 to 10000.24ASTM E9880 to 23150 to 10000.26
1000 to 18000.41000 to 18000.45
1800 to 23150.651800 to 23150.73
DASTM E9880~23150~1000.31ASTM E9880~23150~1000.31
100~12000.25100~12000.27
1200~20000.421200~20000.47
2000~23150.652000~23150.74
GASTM E17510 to 231550~1000.9ASTM E17510 to 231550~1000.9
100~2000.57100~2000.57
200~4000.35200~4000.36
400~15000.25400~15000.27
1500~23150.491500~23150.55
LDIN43710-200 to 900-200 to -1000.11DIN43710-200 to 900-200 to -1000.12
-100 to 4000.08-100 to 4000.09
400 to 9000.1400 to 9000.12
UDIN43710-200 to 600-200 to 00.21DIN43710-200 to 600-200 to 00.21
0 to 6000.080 to 6000.09
Note: Internal CJC is ±0.15°C (-10°C to 50°C ambient temperature)
Accuracy with external cold junction only, for internal cold junction add 0.15 ℃(k=2)

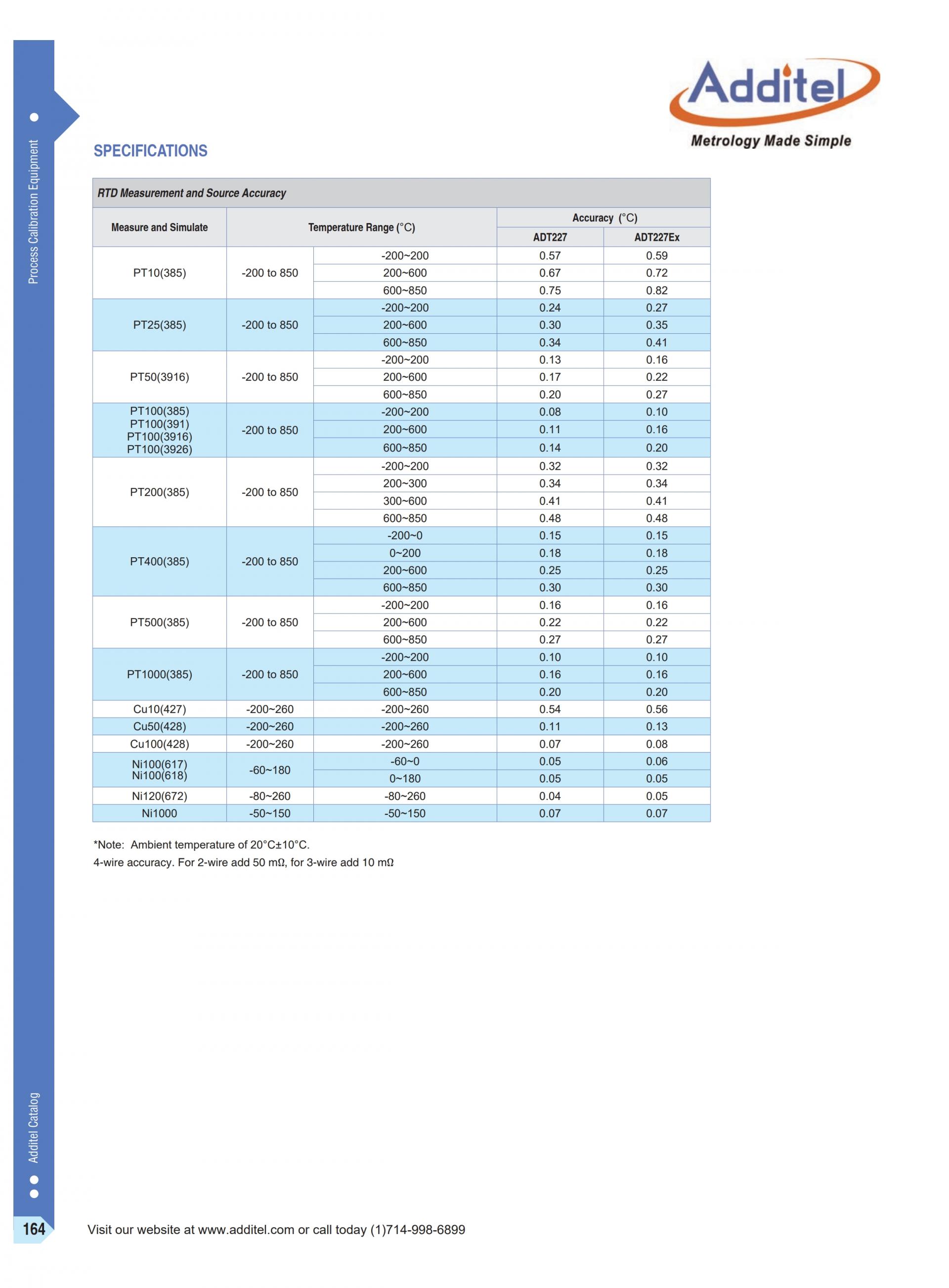

RTD Measurement and Source Accuracy

Measure and SimulateTemperature Range (°C)Accuracy (°C)
ADT227ADT227Ex
PT10(385)-200 to 850-200~2000.570.59
200~6000.670.72
600~8500.750.82
PT25(385)-200 to 850-200~2000.240.27
200~6000.30.35
600~8500.340.41
PT50(3916)-200 to 850-200~2000.130.16
200~6000.170.22
600~8500.20.27
PT100(385) PT100(391) PT100(3916) PT100(3926)-200 to 850-200~2000.080.1
200~6000.110.16
600~8500.140.2
PT200(385)-200 to 850-200~2000.320.08
200~3000.340.34
300~6000.410.41
600~8500.480.48
PT400(385)-200 to 850-200~00.150.04
0~2000.180.18
200~6000.250.25
600~8500.30.3
PT500(385)-200 to 850-200~2000.160.16
200~6000.220.22
600~8500.270.27
PT1000(385)-200 to 850-200~2000.10.1
200~6000.160.16
600~8500.20.2
Cu10(427)-200~260-200~2600.540.56
Cu50(428)--200~260-200~2600.110.13
Cu100(428)-200~260-200~2600.070.08
Ni100(617) Ni100(618)-60~180-60~00.050.06
0~1800.050.05
Ni120(672)--80~260-80~2600.040.05
Ni1000-50~150-50~1500.070.07

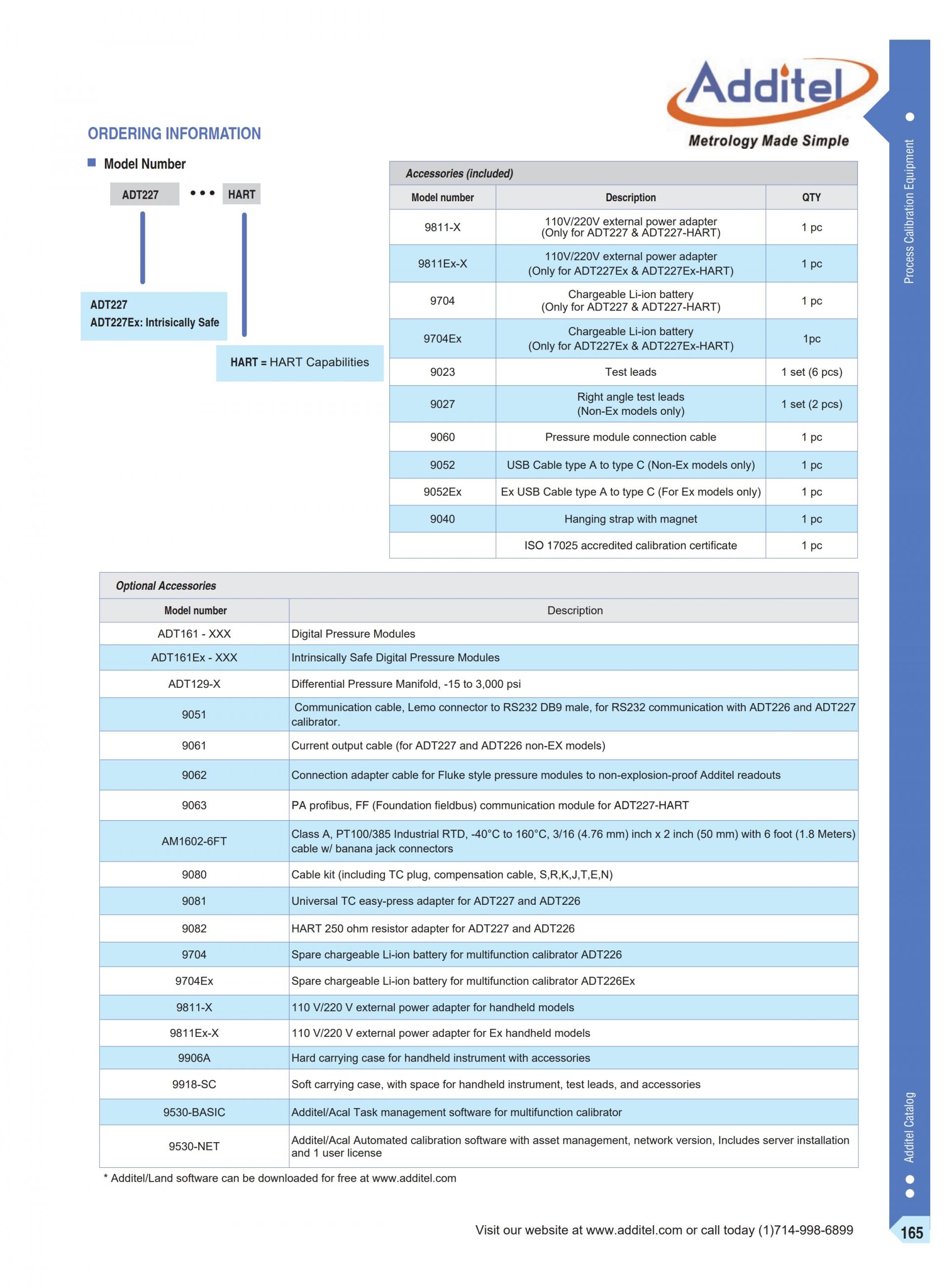

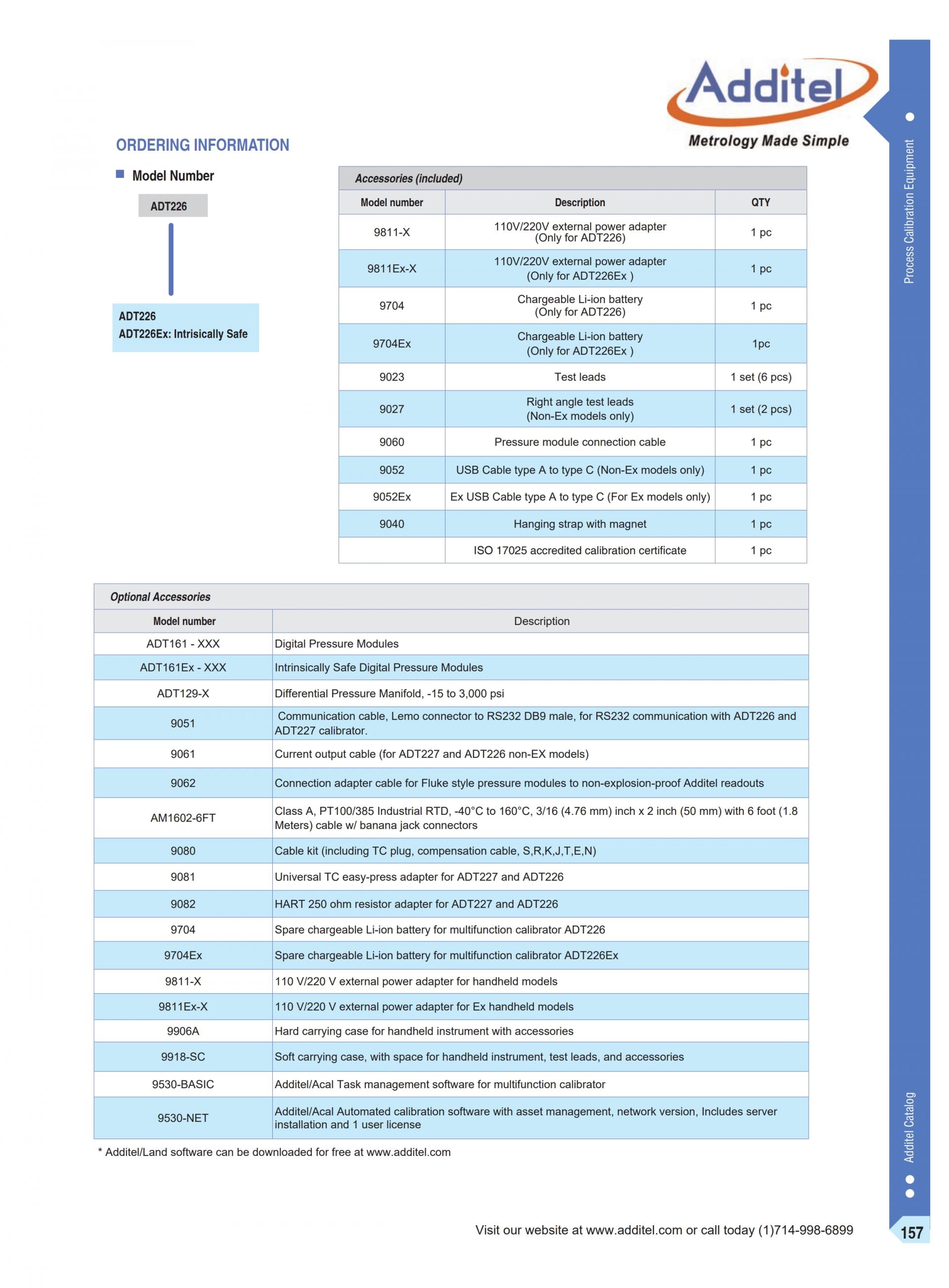

Accessories Included

Model NumberDescriptionQTY
9811-X110V/220V external power adapter1 pc
9704Chargeable Li-ion battery1 pc
9023Test leads1 set (6 pcs)
9027Right angle test leads kit1 set (2 pcs)
9040Hanging strap with magnet1 pc
　Manual1 pc
　ISO 17025 accredited calibration certificate1 pc

Optional Accessories

Model NumberSpecifications
ADT161 – XXXDigital Pressure Modules
ADT161Ex – XXXIntrinsically Safe Digital Pressure Modules
ADT129-XDifferential Pressure Manifold, -15 to 3,000 psi
9060Pressure module connection cable (only for 226)
9052USB Cable (Type – A to C)
9080Cable kit (including TC plug, compensation cable, S, R, B, K, J, T, E, N)
9704Spare chargeable Li-ion battery for multifunction calibrator
9811-X110 V/220 V external power adapter
9906AHard carrying case for handheld instrument with accessories
9918-SCSoft carrying case, with space for handheld instrument, test leads, and accessories
9530-BASICAdditel/Acal Task management software for multifunction calibrator

ADT 227 ADDITEL227 ADDITEL 227 에디텔227 에디텔 227

프로세스 교정기 다른 상품

OWON HPC79A+ 프로세스 신호 생성기 썸네일
OWON HPC79A+ 프로세스 신호 생성기
Measurement Basic Characteristics
OWON HPC SERIES 프로세스 멀티미터 썸네일
OWON HPC SERIES 프로세스 멀티미터
Durable Design · User-Friendly Features
OWON HPC71 SERIES 프로세스 신호 발생기 썸네일
OWON HPC71 SERIES 프로세스 신호 발생기
HPC71B HPC71B owon owon HPC71B HPC71B 오원 오원 HPC71B HPC71A HPC71A owon owon HPC71A HPC71A 오원 오원 HPC71A HPC71 HPC71owon owon HPC71 HPC71 오원 오원 HPC71
FLUKE 705/707/715 볼트/mA 교정기 썸네일
FLUKE 705/707/715 볼트/mA 교정기
▒ 제품 개요 Fluke 715 Volt/mA 교정기는 뛰어난 성능, 내구성 및 안정성을 제공합니다. 견고한 Fluke 80 시리즈 DMM 패키지에서 제공되는 이 교정기는 가볍고 컴팩트하며 운반하기 쉽습니다. 다기능 Fluke 740 시리즈 문서화 공정 교정기 와 유사한 푸시 버튼 인터페이스가 있어 사용하기 쉽습니다. EMI에 영향을 받지 않고 방진 및 튐 방지 성능을 갖추고 있으며 분리형 배터리 도어가 있어 배터리를 빠르게 교체할 수 있습니다.
FLUKE 712B/714B/724 온도교정기 썸네일
FLUKE 712B/714B/724 온도교정기
Fluke 724: 온도를 교정하고 문제를 해결하는 데 필요한 모든 기능 제공 • 이제 하나의 도구를 가지고 다니면서 공장에서 모든 온도 센서 및 트랜스미터를 전문가 수준으로 테스트할 수 있습니다. • Fluke 724는 온도 교정에 대한 전문가의 해답입니다. Fluke 724는 10가지 열전대 유형과 7가지 RTD 유형 외에 전압과 저항도 측정 및 소싱할 수 있습니다. • 또한 Fluke 724는 고속 펄스 RTD 회로를 처리하고 루프 전력을 제공합니다. • 듀얼 라인 측정/소싱 디스플레이를 통해 온도를 소싱하는 동시에 루프 전류를 볼 수 있습니다. • "메뉴 없는" 단순한 컨트롤을 사용하기 때문에 작동하기도 쉽습니다.
FLUKE 771/772/773 밀리암페어 공정 클램프 미터 썸네일
FLUKE 771/772/773 밀리암페어 공정 클램프 미터
▒ 제품 개요 작업 시간이 부족하신가요? 4~20mA 신호 측정 시 루프를 해체하지 않고 시간을 절약해 보십시오.
BEAMEX MC5 다기능 캘리브레이터 썸네일
BEAMEX MC5 다기능 캘리브레이터
The Beamex MC5 was an all-in-one documenting multifunction calibrator for calibrating pressure, temperature, electrical and frequency signals. The modular construction of the MC5 provided flexibility for user-specific requirements.
BEAMEX MC시리즈용 EXE 압력모듈 썸네일
BEAMEX MC시리즈용 EXE 압력모듈
Beamex EXT 범위의 외부 압력 모듈은 구성 가능성을 높이고 유연성을 추가하여 동일한 교정기로 더 많은 압력 범위를 교정할 수 있도록 합니다.
프로세스 교정기 전체 목록 보기 →
