YOKOGAWA WT300E 파워미터

가전제품 및 OA기기개발, 생산라인에 소비전력 및 대기전력 측정에 최적！

원산지	JAPAN
제조사	YOKOGAWA
브랜드	YOKOGAWA
무게	1kg

모델번호

모델	설명
WT310E	Single-input element model
WT310EH	High current single-input element model
WT332E	2-input element model
WT333E	3-input element model

폭넓은 수요에 대응하는 고성능 컴팩트 모델

가전제품 및 OA기기개발, 생산라인에 소비전력 및 대기전력 측정에 최적！

WT310E/WT330E시리즈는 요꼬가와 WT시리즈 중에서 가장 가격대비 만족도가 높은 기본모델입니다.
상위 모델의 전력측정기술과 기능을 갖고 있으면서 저렴한 가격으로 구매할 수 있는 모델입니다.
생산라인에서 개발까지 폭넓게 사용되고 있습니다.

기본사양

전력기본확도 ： ±0.15%
측정주파수 대역 ： DC, 0.5Hz～100kHz (WT310EH 모델은 20kHz)
고속데이터 갱신주기： 100ms
미소전류측정: 5mA레인지 대응 (WT310E)
대전류 측정 : 40A레인지 대응 (WT310EH)

보다 편리한 기능 탑재

D/A출력 옵션 선택시 두개의 신기능을 추가

적산전력 측정시에도 오토레인지 설정가능
전압, 전류, 전력측정과 함께 고조파 데이터 동시측정 (모드전환 없이 가능)

풍부한 통신기능

USB, GP-IB, RS-232, 이더넷(옵션)
Modbus/TCP Protocol 사용 가능
PC소프트웨어 기본포함수치, 고조파 바그래프, 파형표시 가능
최대 4대까지 측정가능
WT시리즈용 통신측정 샘플프로그램 지원
GPIB/RS-232C/이더넷/USB을 통해 데이터저장 가능
Modbus Protocol 을 통한 데이터 로깅 가능 (GA10 소프트웨어 별도 판매)

WT300E시리즈는 쉬운 조작성, 합리적인 제품금액 및 폭넓은 어플리케이션에 대응하는 요꼬가와 파워메터입니다.

가전 및 오피스 환경

전자부품 생산라인 및 QA 시험 대응

다양한 통신 인터페이스 USB, RS-232, GP-IB, Ethernet, Modbus/TCP 를 통한 제어, 모니터링.
콤펙트한 사이즈로 시스템 구성의 간소화를 통한, 비용 절감 효과.
D/A 출력, Modbus/TCP를 통한 데이터 로깅

DETAILS

가전제품 개발 및 평가 툴

5mA 레인지를 사용하여 미소전류 측정에 대응가능 (WT310E)
레인지 스킵기능을 사용하여 오토레인지 설정 시에도 레인지 변경시에 발생하는 데드타임을 최소화합니다.

국제 규격 시험 대응 (IEC62301, Energy Star, SPECpower)

WT310E는 5mA레인지를 사용하여 100µW의 높은 측정 분해능을 지원합니다.
일반 측정값들과 하모닉데이터를 동시에 측정합니다.

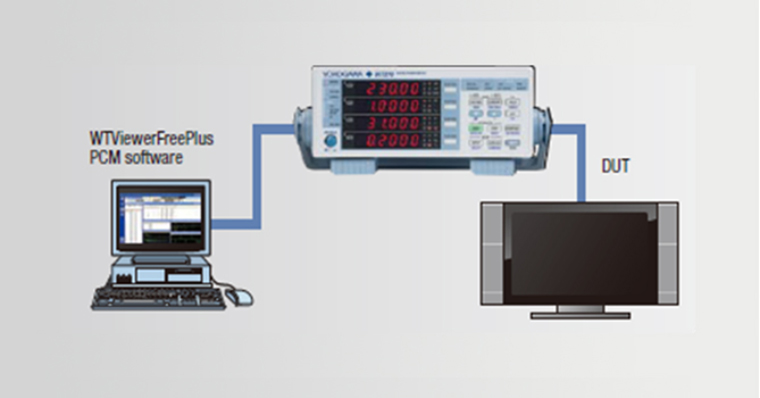

IEC62301 규격시험이 가능한 PCM 소프트웨어를 무상 지원합니다.

DETAILS

대전류 측정 대응

최대 40 Arms 직접 입력 가능 (WT310EH모델)
적산시 오토레인지 적용가능

DETAILS

[자동차 산업]

자동차 배터리 및 DC 구동 장치 평가

DC 측정 정확도 : 0.3%
40A 직접입력 가능
배터리 충전/방전 측정

모터 및 회전기기의 내구성시험 및 효율측정

WT300E시리즈는 최대 10,000시간 동안의 전류적산 (Ah) 과 전력량 (Wh) 측정이 가능합니다. D/A옵션은 측정결과를 DL850E같은 다른 기기로 출력하여 저장할 수 있게 해줍니다.
또한, Modbus/TCP를 통해 요꼬가와의 레코더 GP20, GM10 등을 이용하여 GA10 소프트웨어를 통해 통합 모니터링 및 로깅이 가능합니다. 이 때 다른 기기에서는 전력아이템과 더불어 온도, 토크, 스피드 등을 동시에 측정하여 전체시스템을 분석할 수 있습니다

DETAILS
