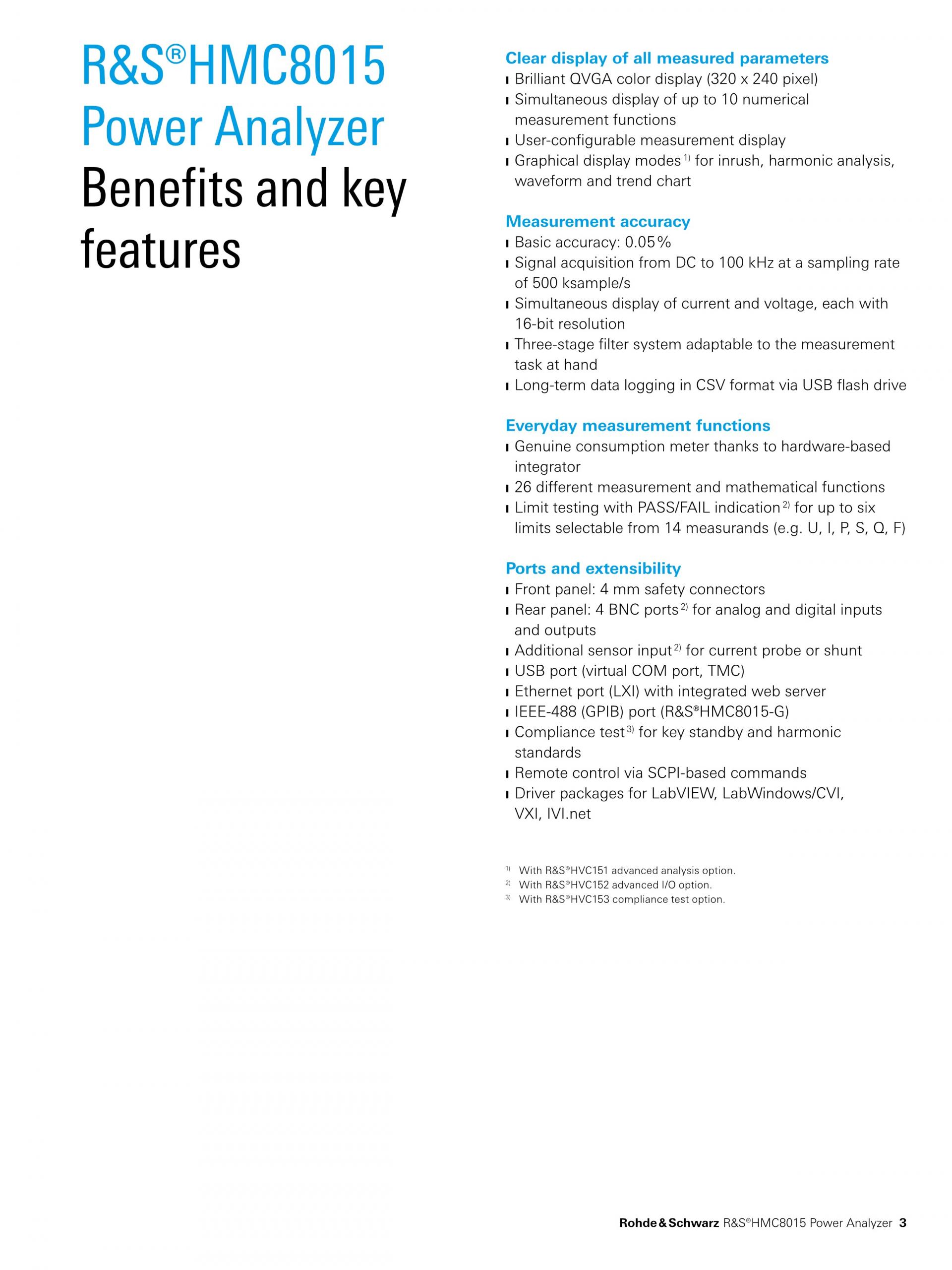

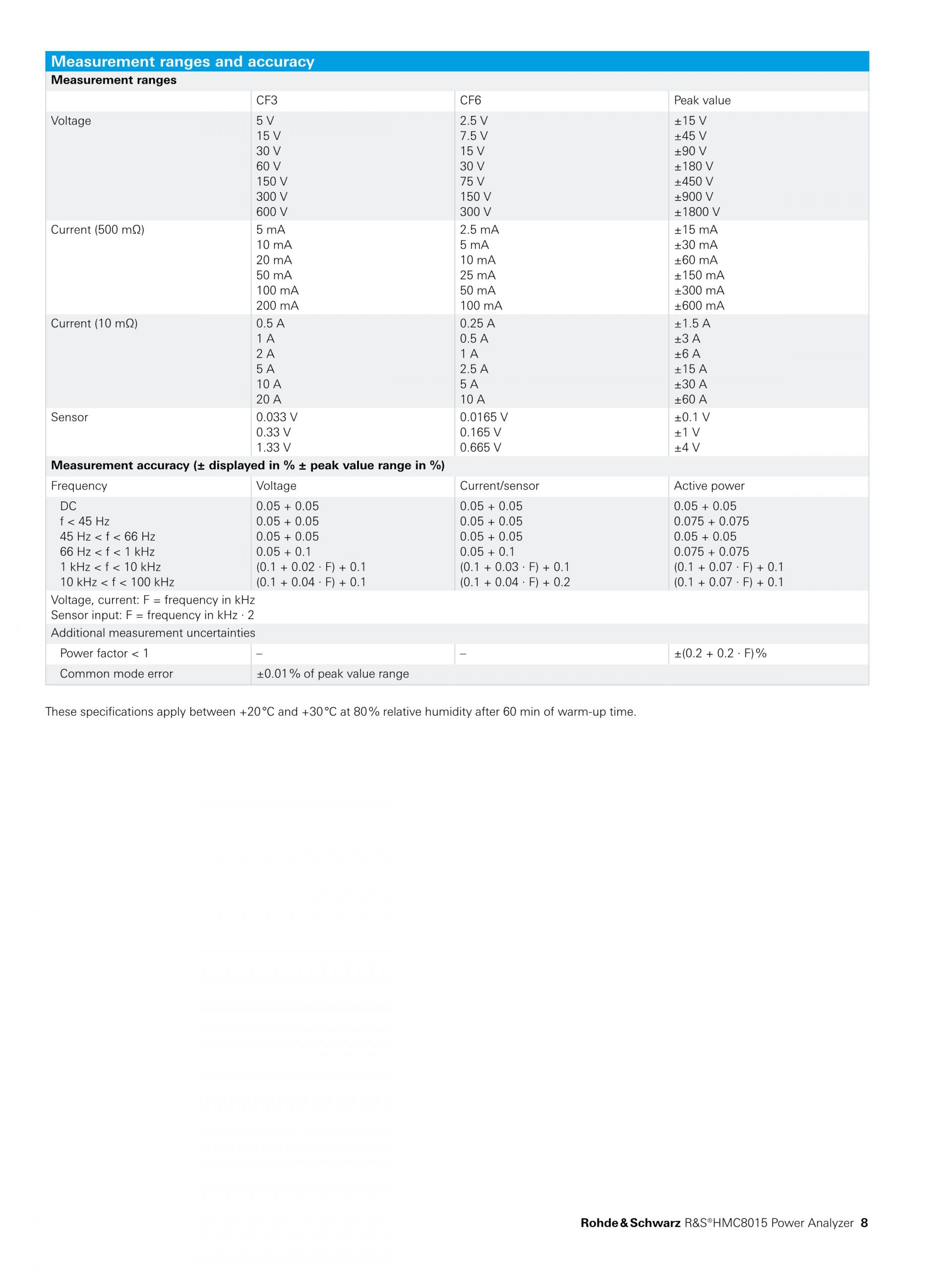

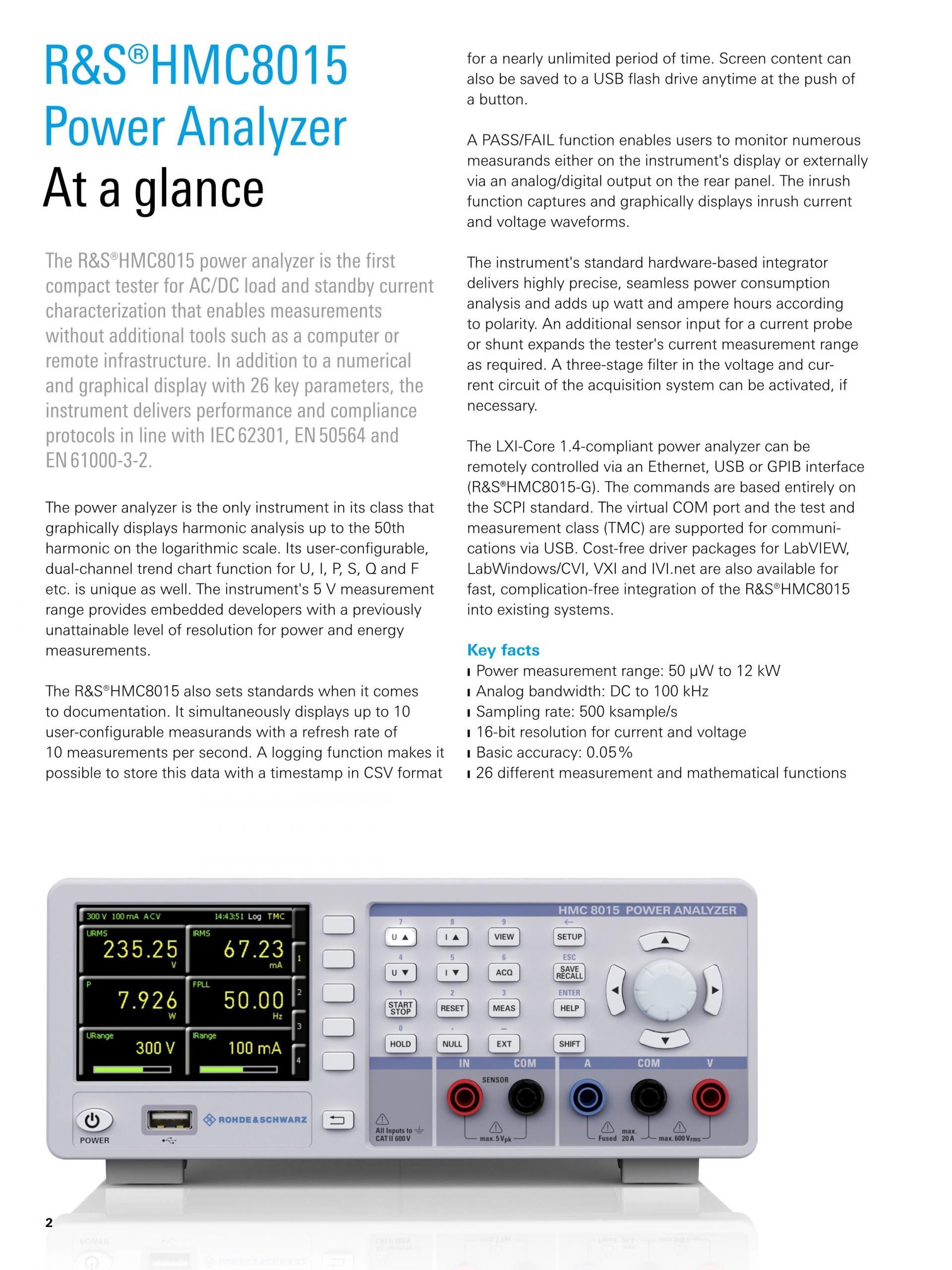

ROHDE & SCHWARZ HMC8015 전력 분석기

정책 테스터

• EN61000-3-2: EMC에 대한 하모닉 전류, CE 승인
• EN50564: 대기 전력 소비
• IEC62301: 대기 전력 소비

사용자에게 측정 과정을 안내하고 필요한 기기 파라미터를 구성하는 단계별 마법사. 측정 오류를 최소화하고 결과를 빠르게 확인할 수 있습니다. 위에서 언급한 표준에 대한 사전 지식이 필요하지 않습니다. 테스트 후 프로토콜이 자동으로 생성됩니다.

*옵션/바우처 HOC153/HVC153 필요

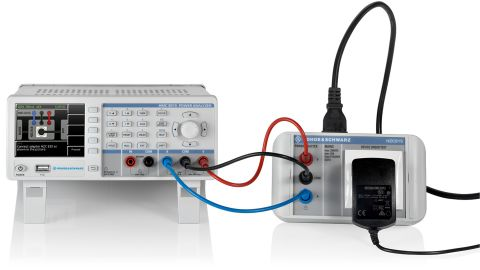

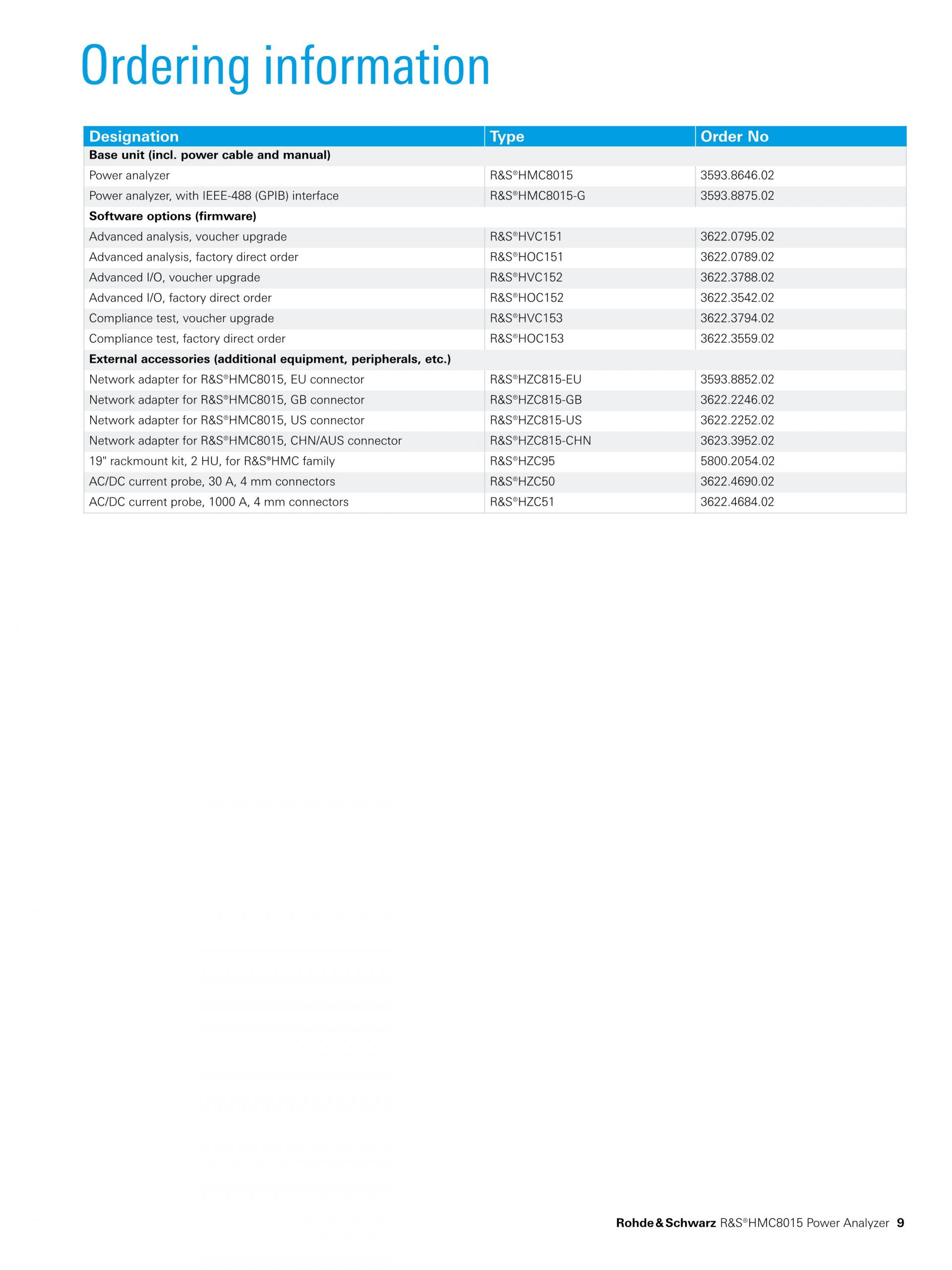

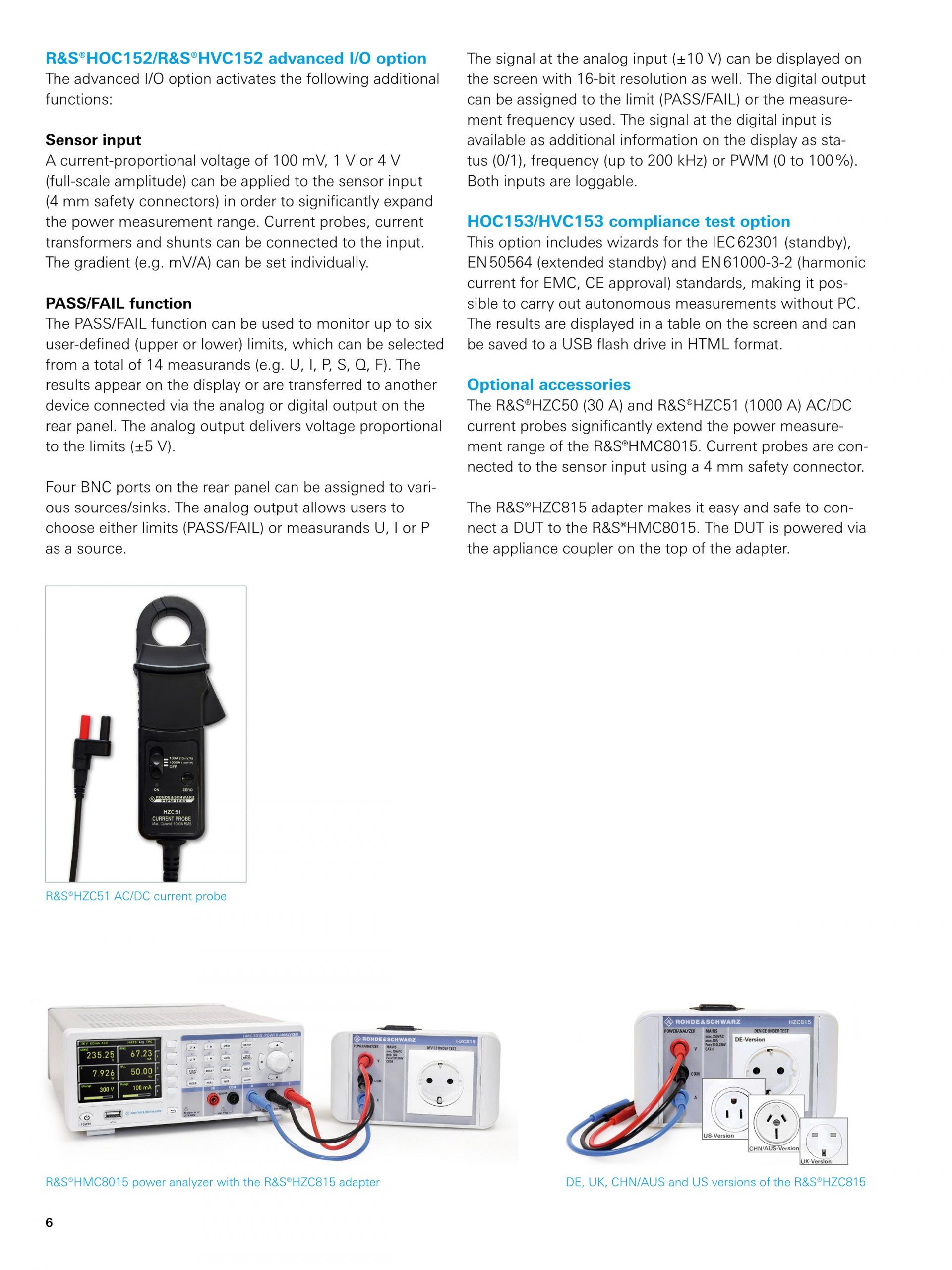

R&S®HZC815 소켓 어댑터를 이용한 일반적 테스트 셋업

데이터 로깅

• CSV를 USB에 또는 인터페이스를 통해 원격으로 로깅

• 최대 10개 측정 파라미터 로깅
• 초당 10개 판독값 읽기
• 100ms 분해능의 절대 시간 스탬프
• USB 플래시 드라이브에 직접 로깅(FAT32)
• 저장된 데이터를 구성 가능한 CSV 형식으로 로깅
• Excel 스프레드시트에서 직접 사용 가능하도록 로깅

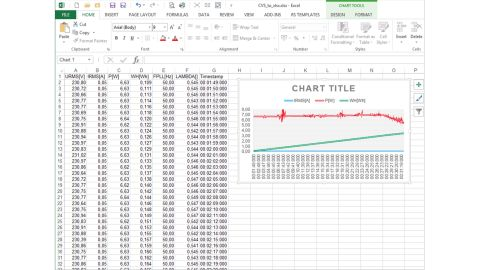

데이터를 Excel 시트에서 직접 사용 가능하도록 로깅

생산 테스터

• PASS / FAIL의 한도 테스트

한도 테스트

• 한도 막대와 함께 숫자 표시
• 최대 6개 한도 자유 구성
• 후면 커넥터를 통해 1개 한도에 대한 PASS / FAIL
• 한도 막대를 나타내는 아날로그 출력
• 한도 위반을 보여주는 디지털 출력

생산 환경

• 이더넷(LXI), USB 또는 GPIB 인터페이스를 통한 원격 제어
• SCPI 명령 집합
• 랙마운트 키트 기능

*옵션/바우처 R&S®HOC152/R&S®HVC152 필요

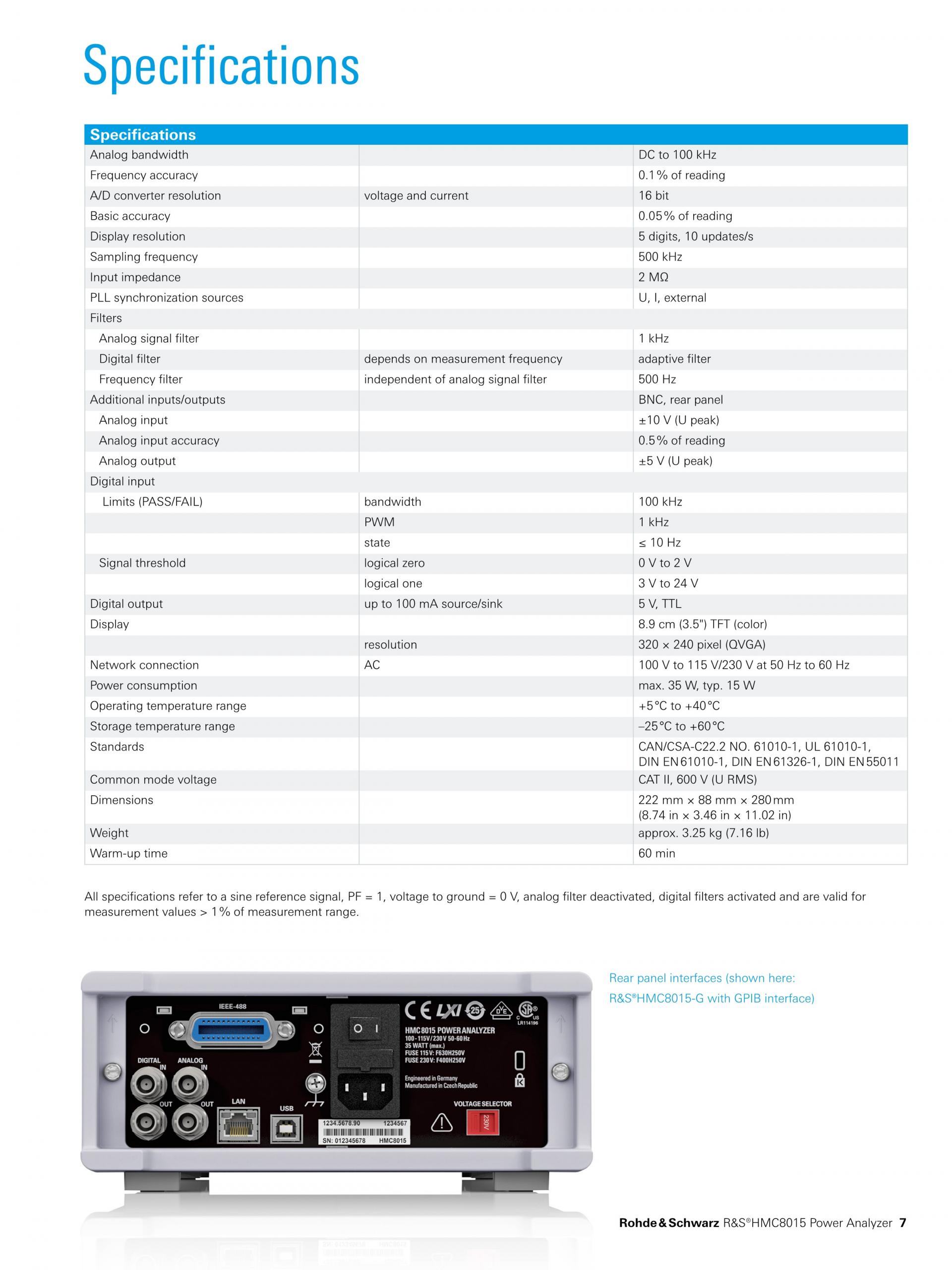

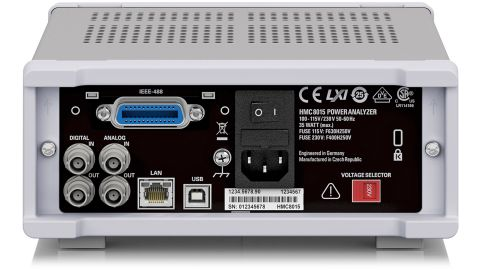

다양한 원격 제어 인터페이스

파형 기능

• 진동 파형 차트

• 자동 크기 조정 파형
• 자동 하드웨어 기반 트리거링
• 일정 기간에 대한 전압, 전류, 전력 동시 표시
• U(rms), I(rms), FPLL, P 자동 측정

*옵션/바우처 R&S®HOC152/R&S®HVC152 필요

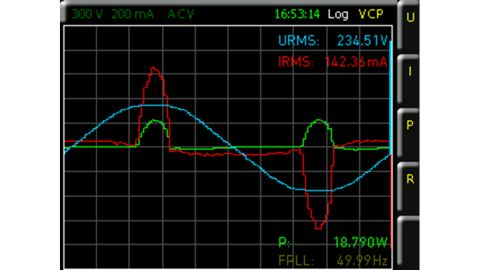

일정 기간에 대한 전압, 전류, 전력 동시 표시

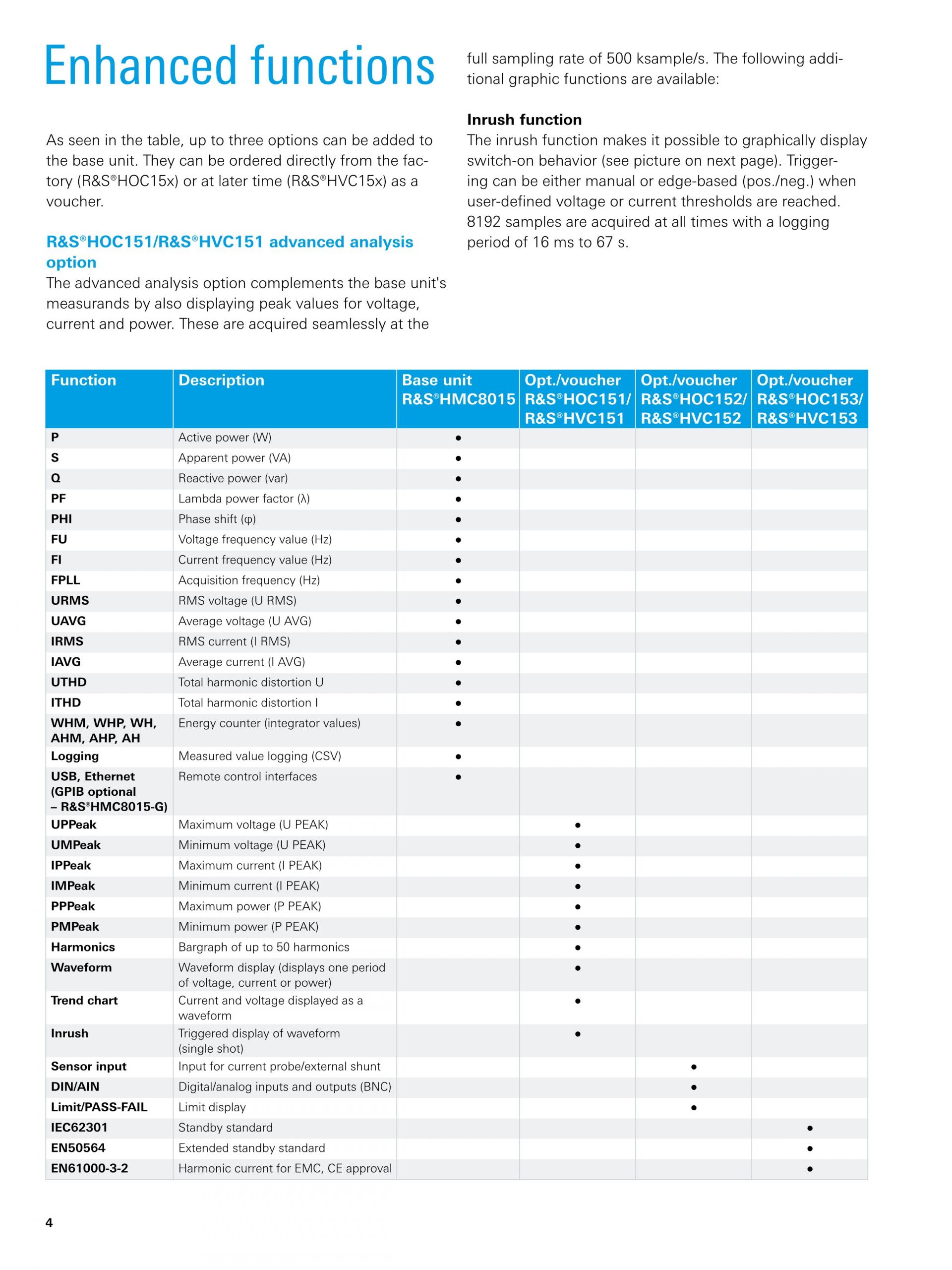

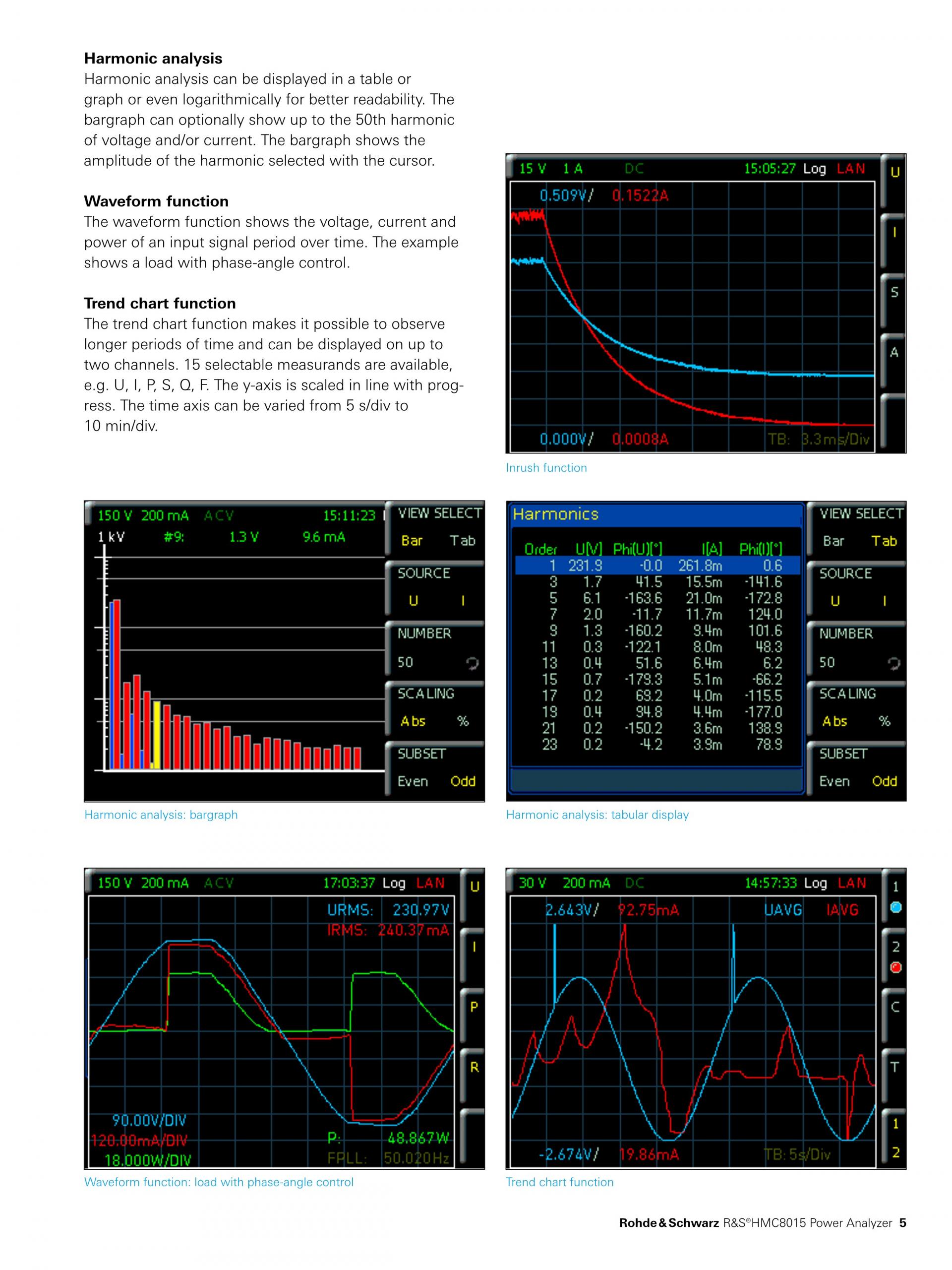

하모닉 분석

• 막대 차트 또는 표 형식 하모닉 표시

• 하모닉을 막대 차트 또는 표 형식으로 표시
• 50개 하모닉을 이용한 계산
• 기본 파형을 100% 레퍼런스로 사용
• 디테일을 놓치지 않기 위한 대수 표시
• 내보내기 기능으로 손쉽게 보고서 생성

*옵션/바우처 R&S®HOC151/R&S®HVC151 필요

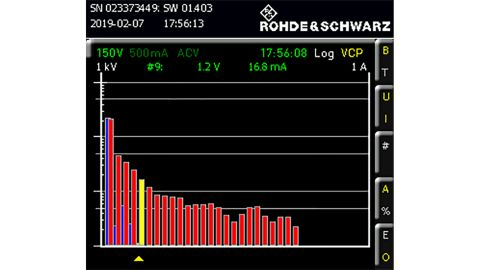

하모닉을 막대 차트로 표시

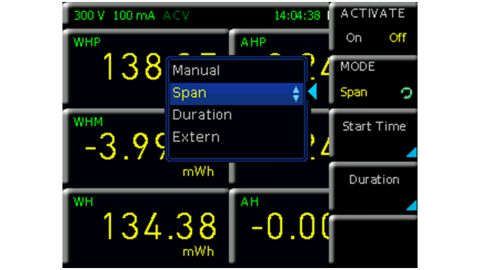

에너지 미터

• 실시간 통합장치

• 끊김 없는 고정밀 획득
• 하드웨어 기반 실시간 통합
• 양 및 음의 Wh, Ah 구분
• 획득 모드: 수동, 시간 기반, 이벤트 기반 (외부 트리거)
• 표준 로깅 기능

끊김 없는 고정밀 획득

인러쉬 측정

• 단일 샷으로 빠른 Switch-on 작동 분석
• 하드웨어 트리거 구성 가능
• 추가 분석을 위한 데이터 내보내기 기능

*옵션/바우처 R&S®HOC151/R&S®HVC151 필요

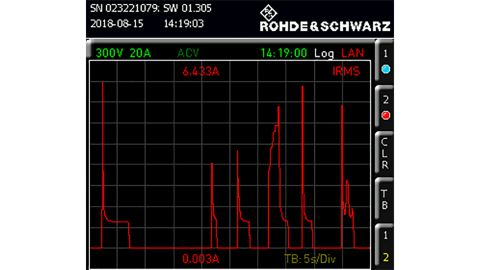

추세 차트 화면에는 DUT에 대한 6가지 예제 전원 켜기 작동이 표시됨
