모듈식 R&S®OSP Open Switch and Control Platform은 RF 스위칭 및 제어 작업을 수행하도록 설계되었습니다.
| 원산지 | GERMANY |
|---|---|
| 제조사 | ROHDE & SCHWARZ |
| 브랜드 | ROHDE & SCHWARZ |
| 무게 | 1.25kg |
모듈식 R&S®OSP Open Switch and Control Platform은 RF 스위칭 및 제어 작업을 수행하도록 설계되었습니다.

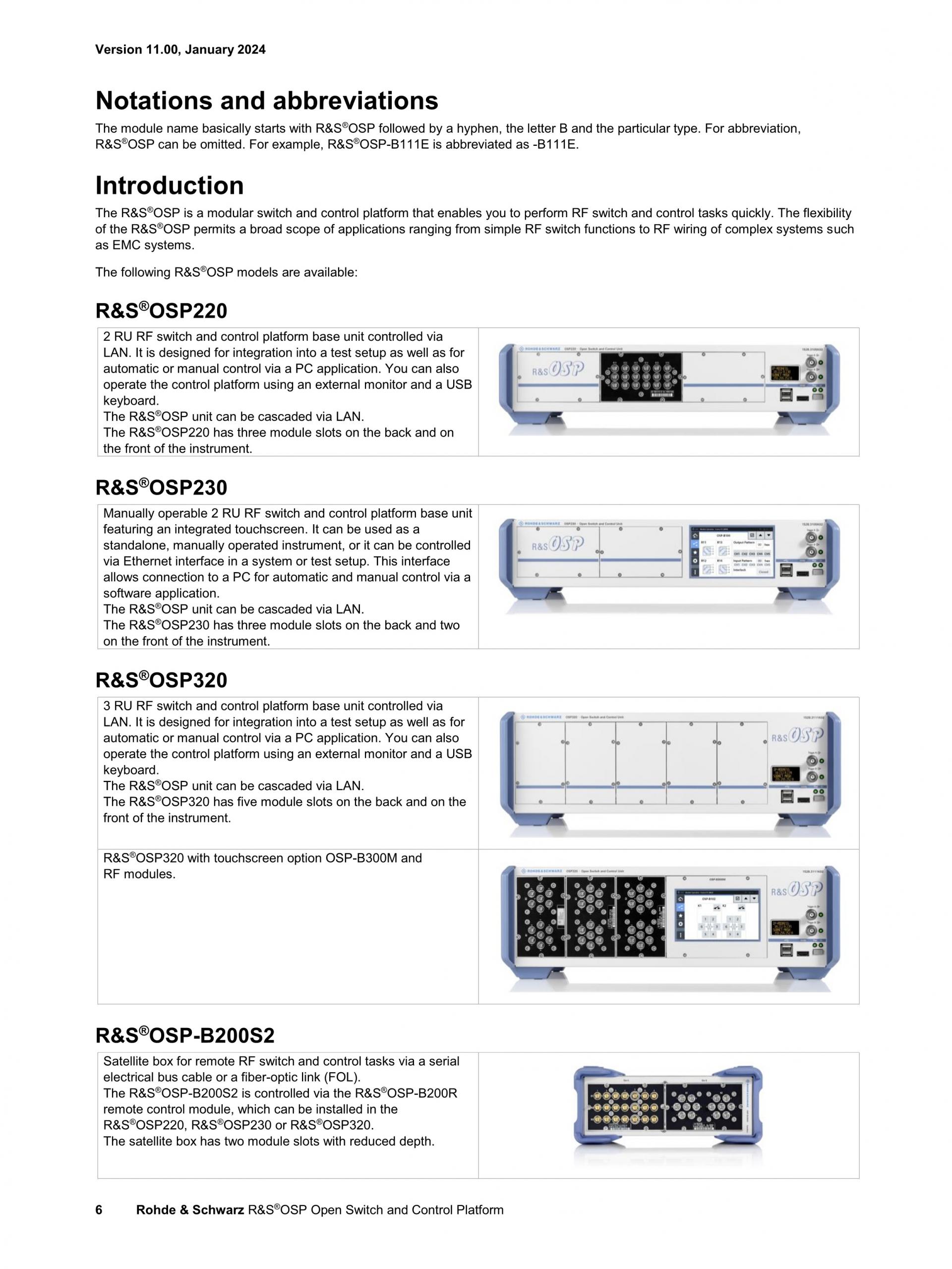

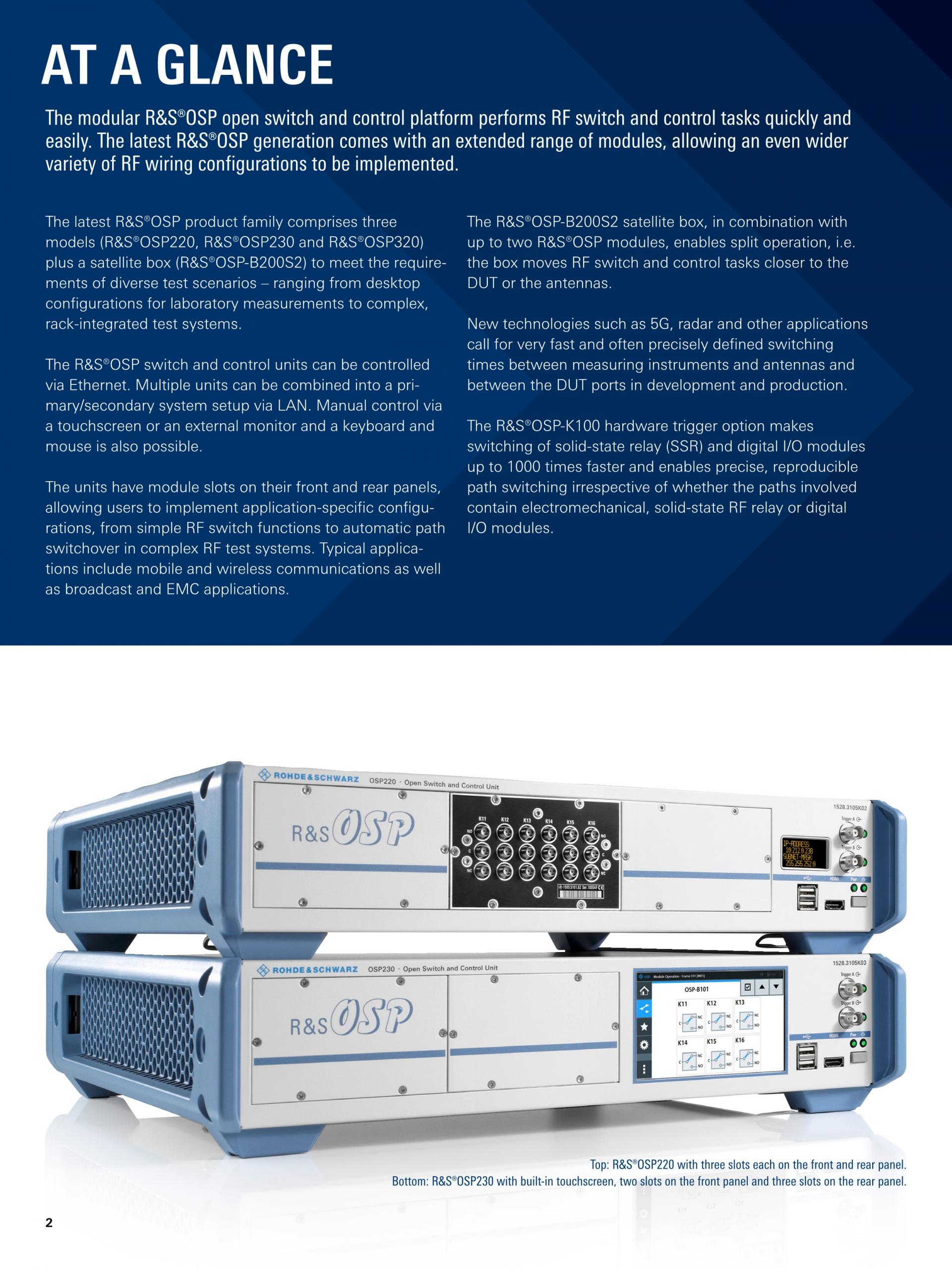

R&S®OSP는 두 가지 초소형 2 HU 모델(R&S®OSP220, R&S®OSP230)과 대형 3 HU 모델 한 가지(R&S®OSP320)로 데스크탑 구성부터 연구소 측정, 복잡한 랙-통합 테스트 시스템에 이르는 다양한 테스트 시나리오의 요구사항을 충족합니다.
R&S®OSP230 모델은 수동 제어를 위한 터치스크린이 기본 탑재되어 있습니다. R&S®OSP320 모델에는 모니터 옵션이 있습니다.

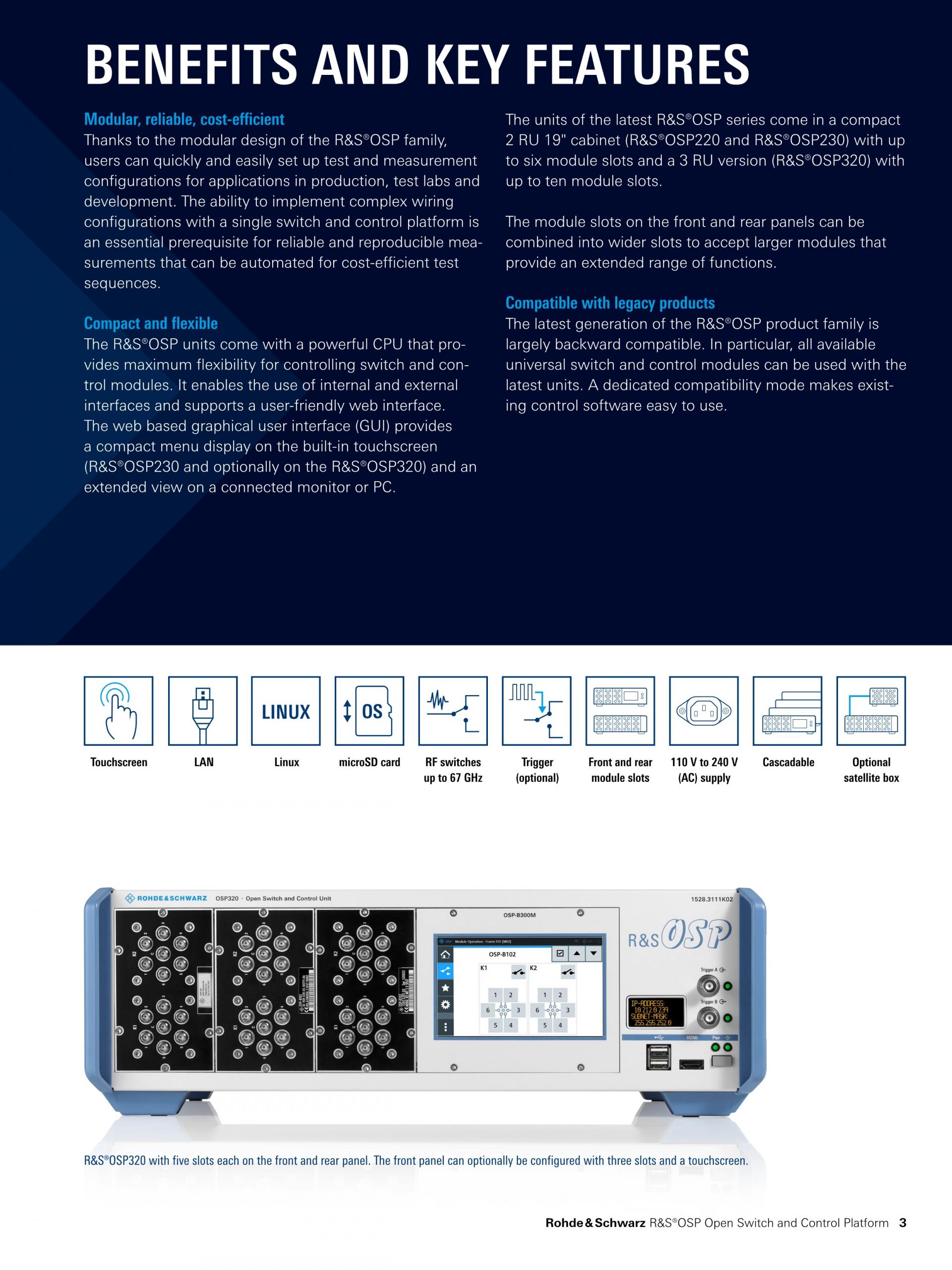

모듈식, 안정적, 비용 효율적
R&S®OSP 제품군은 모듈식 구성으로 생산, 테스트 랩, 개발 분야에서 테스트 및 계측을 빠르게 구성할 수 있습니다. 비용 효율적 테스트 시퀀스를 위해 신뢰할 수 있고 재현 가능하며 자동화 가능한 측정을 수행하려면 복잡한 배선을 단일 스위치 및 제어 플랫폼으로 구현하는 것이 필수적입니다. |

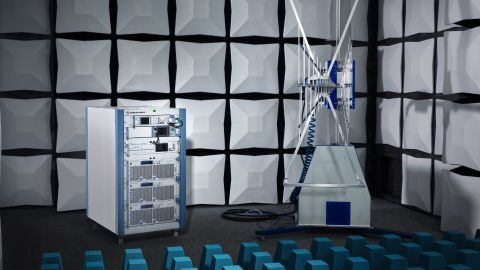

R&S®OSP가 포함된 EMC 테스트 시스템 R&S®OSP는 순방향 및 역방향 신호를 다중화하고 인터록 신호를 확인하기 위해 신호 발생기 및 증폭기 신호를 분산합니다. |
초소형, 보안, 유연성

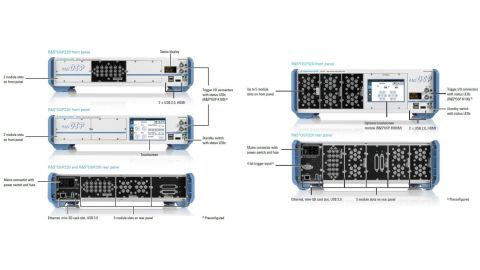

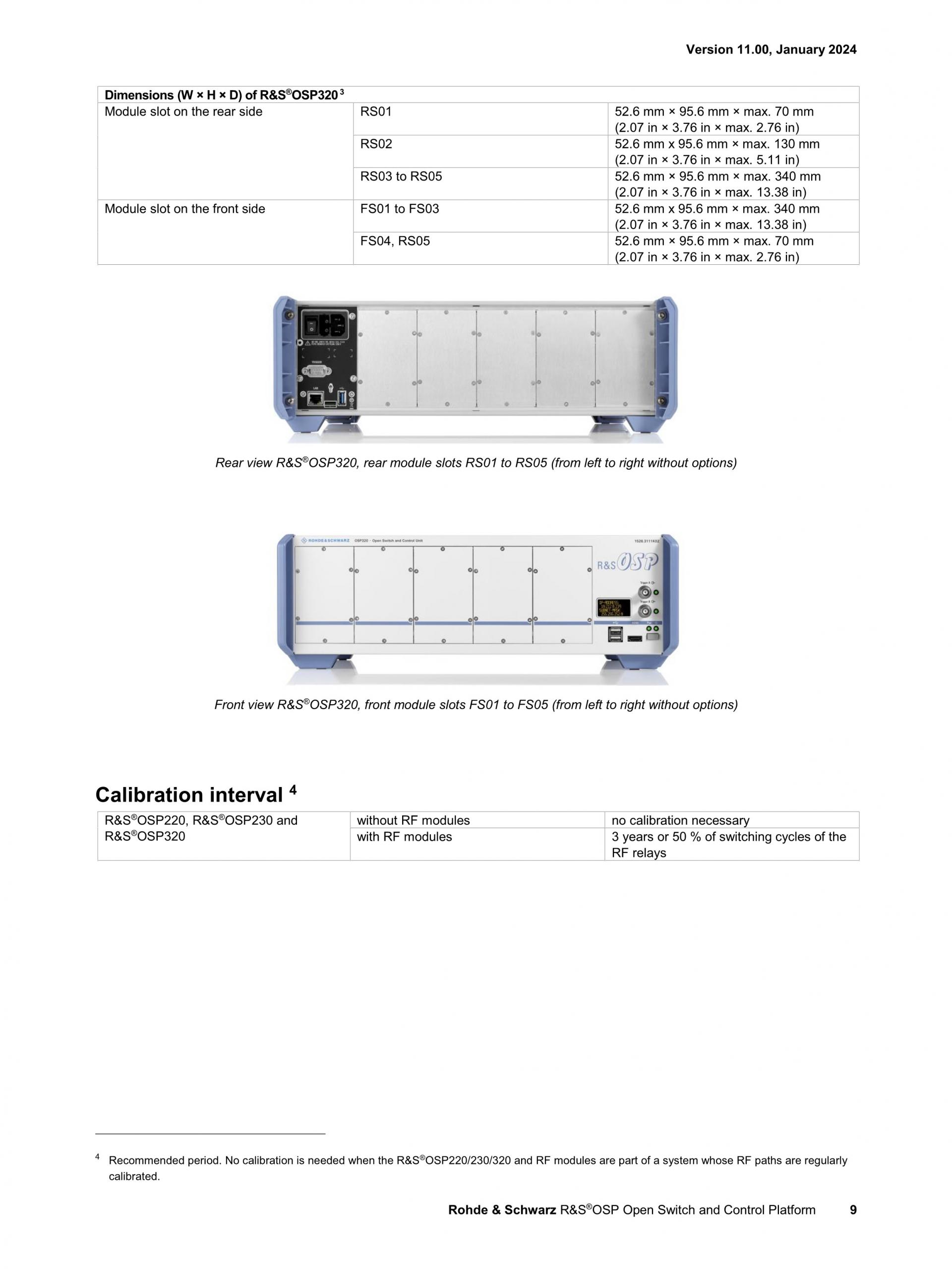

R&S®OSP 유닛은 2RU 또는 3RU의 초소형 19" 캐비넷에 장착됩니다. |

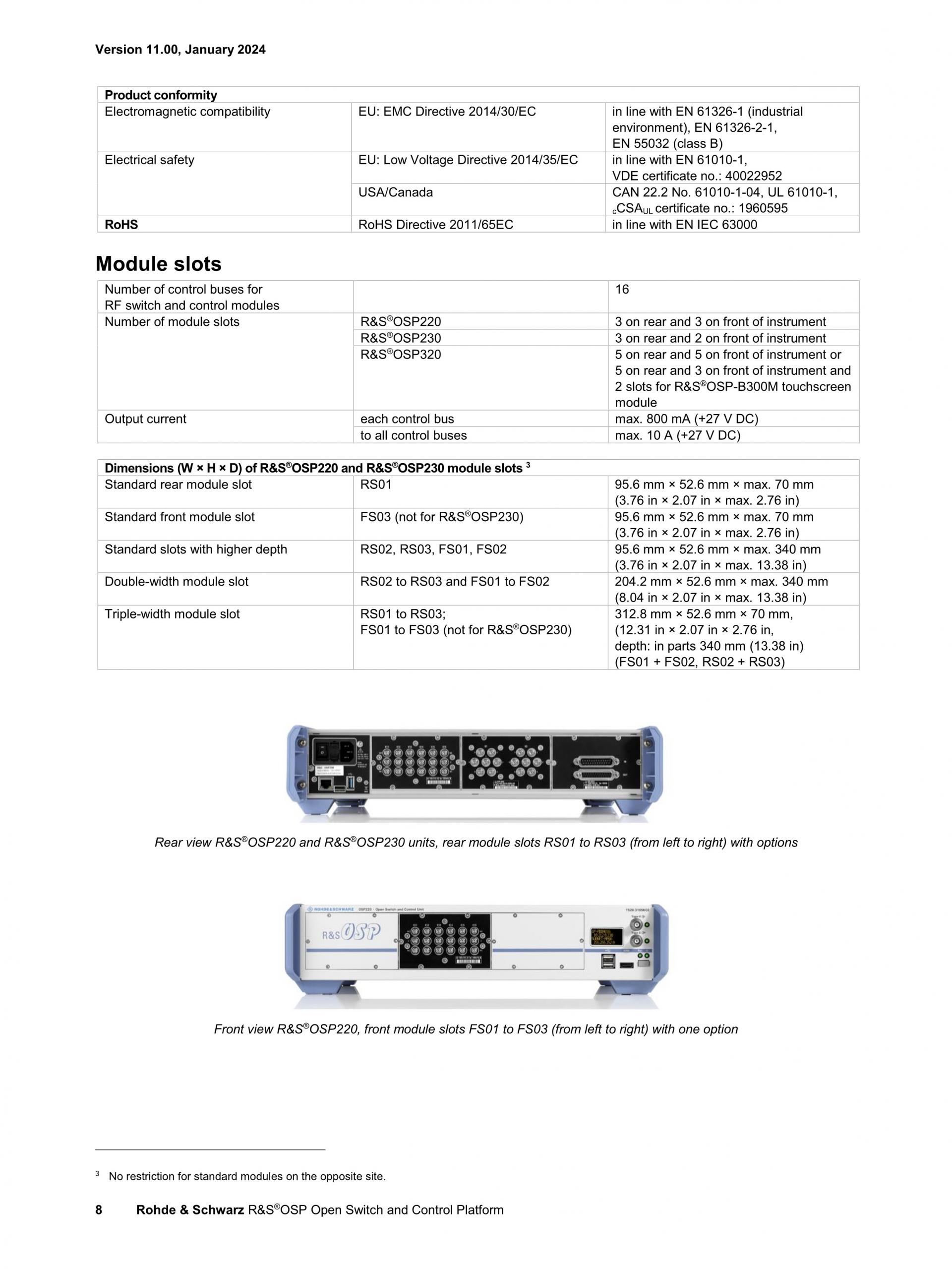

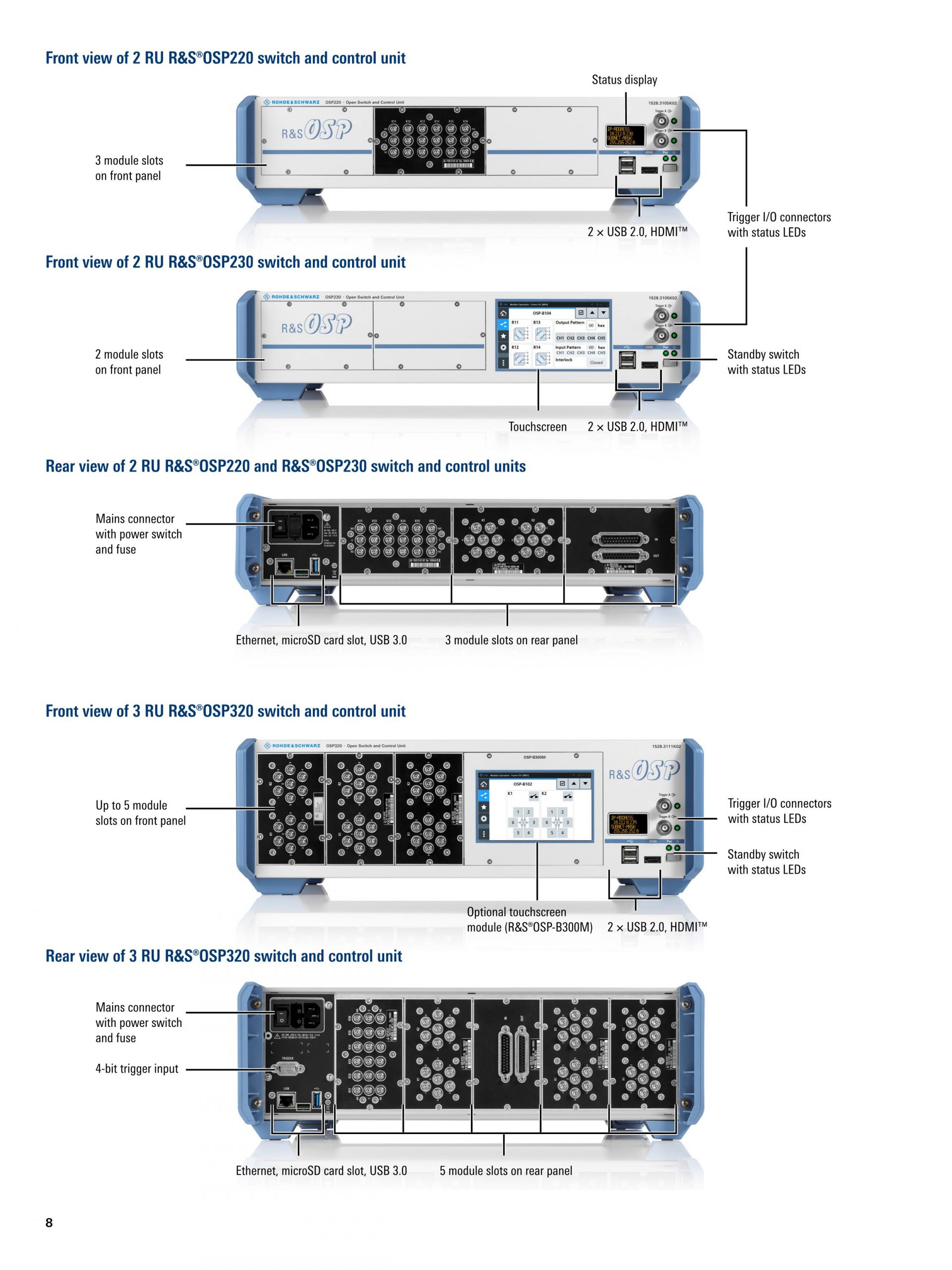

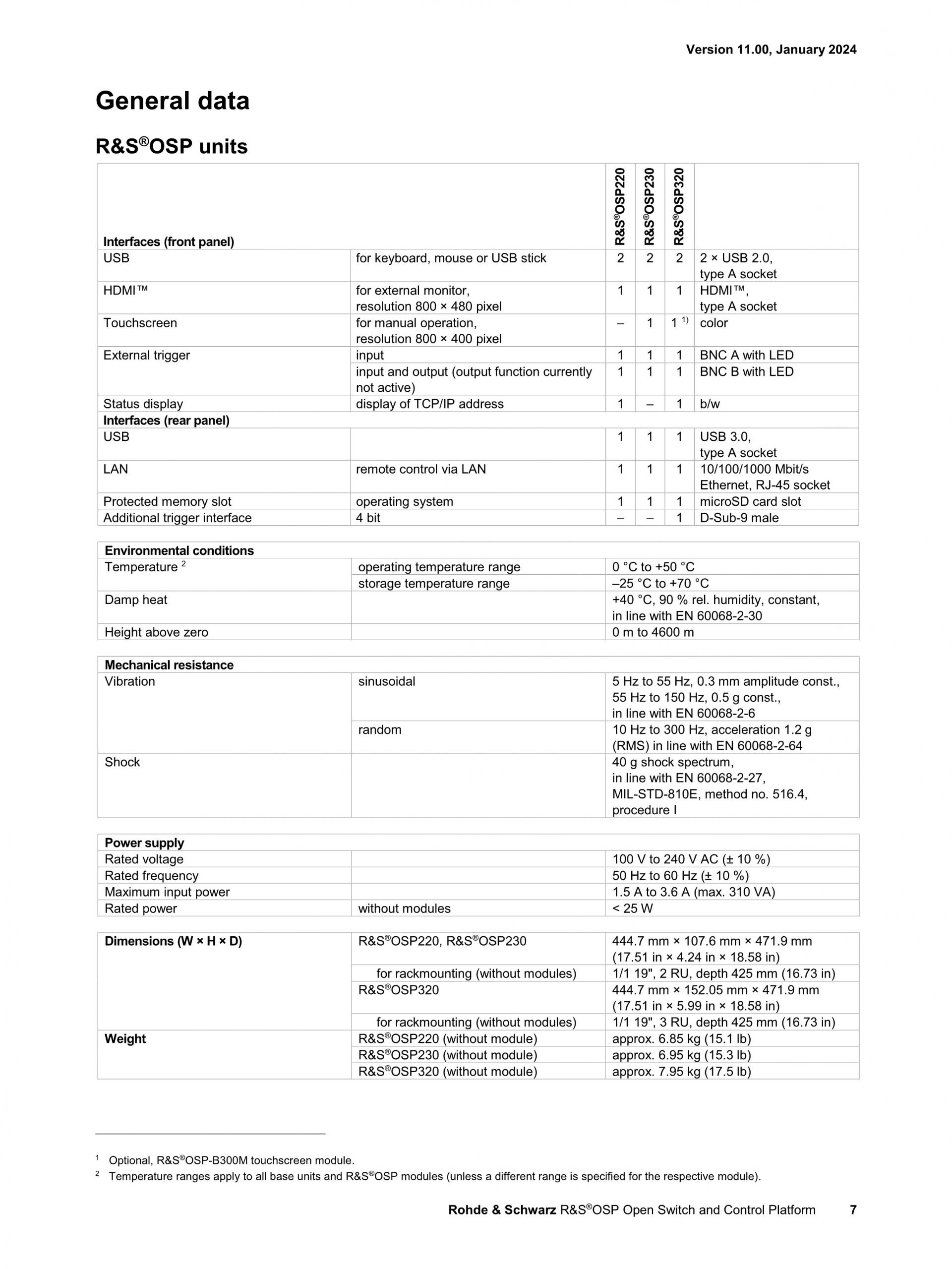

R&S®OSP220, R&S®OSP230, R&S®OSP320 Switch and Control Unit의 전면 및 후면 자세한 개요는 제품 브로셔 5페이지에 나와 있습니다. |

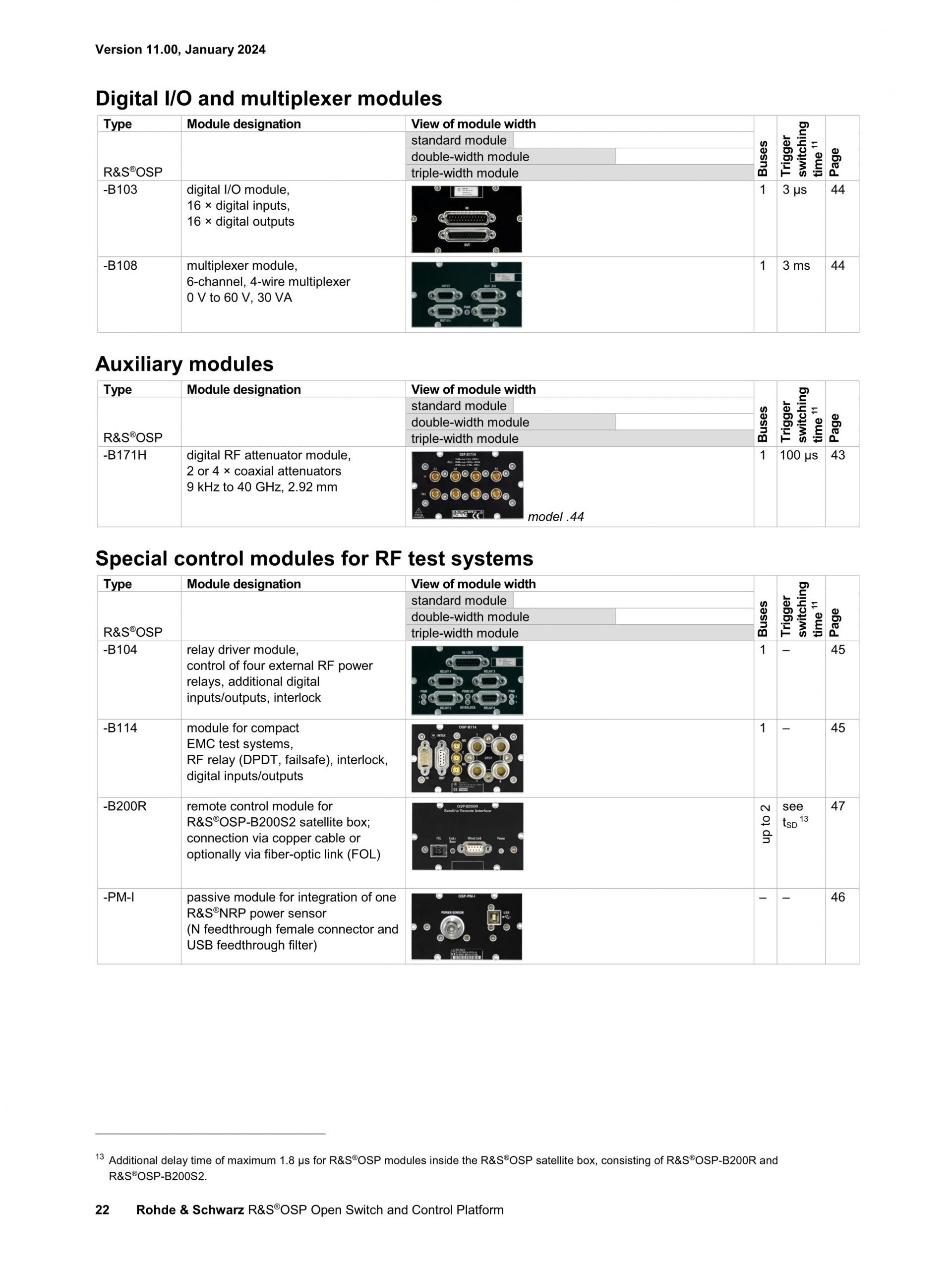

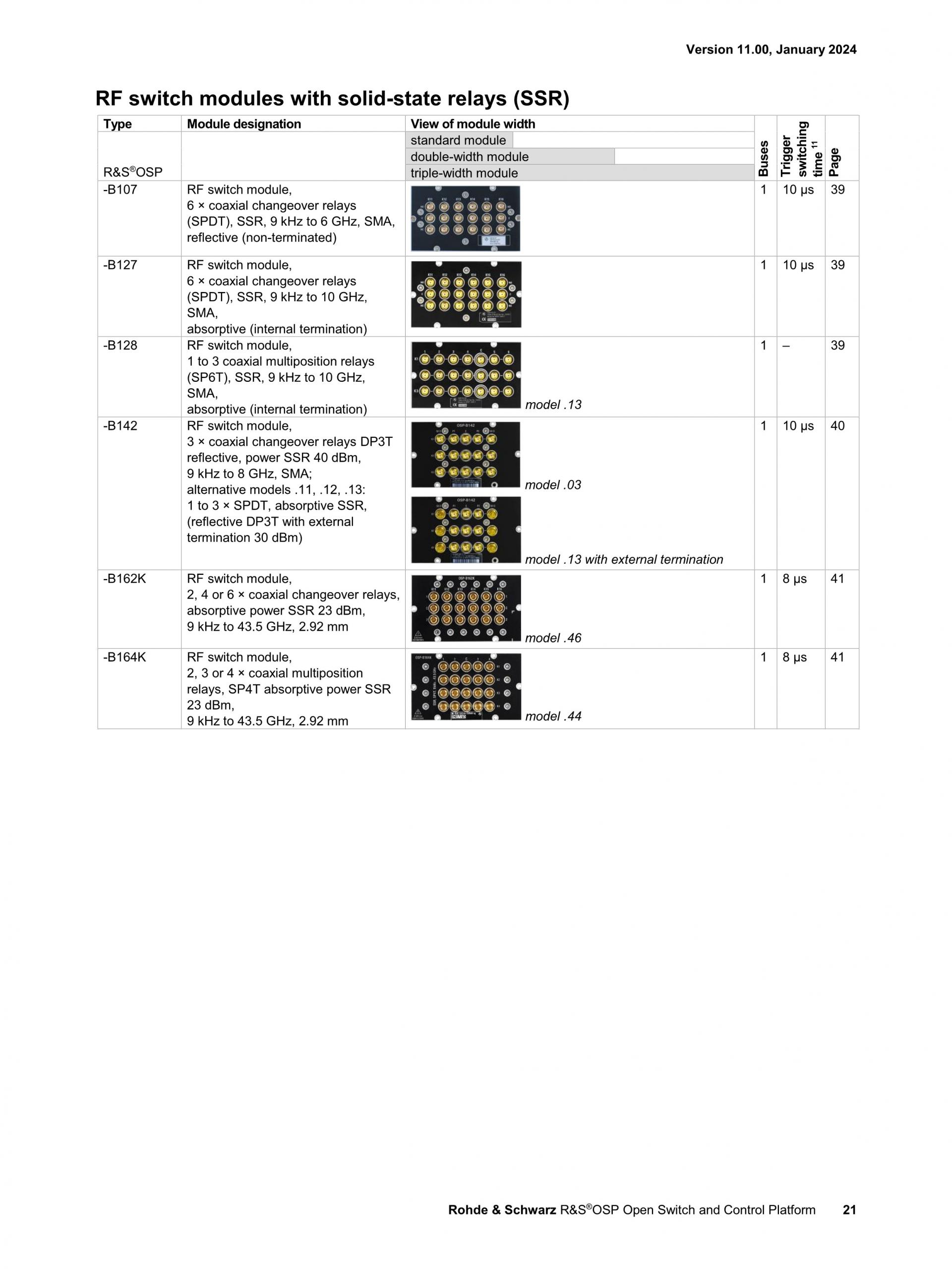

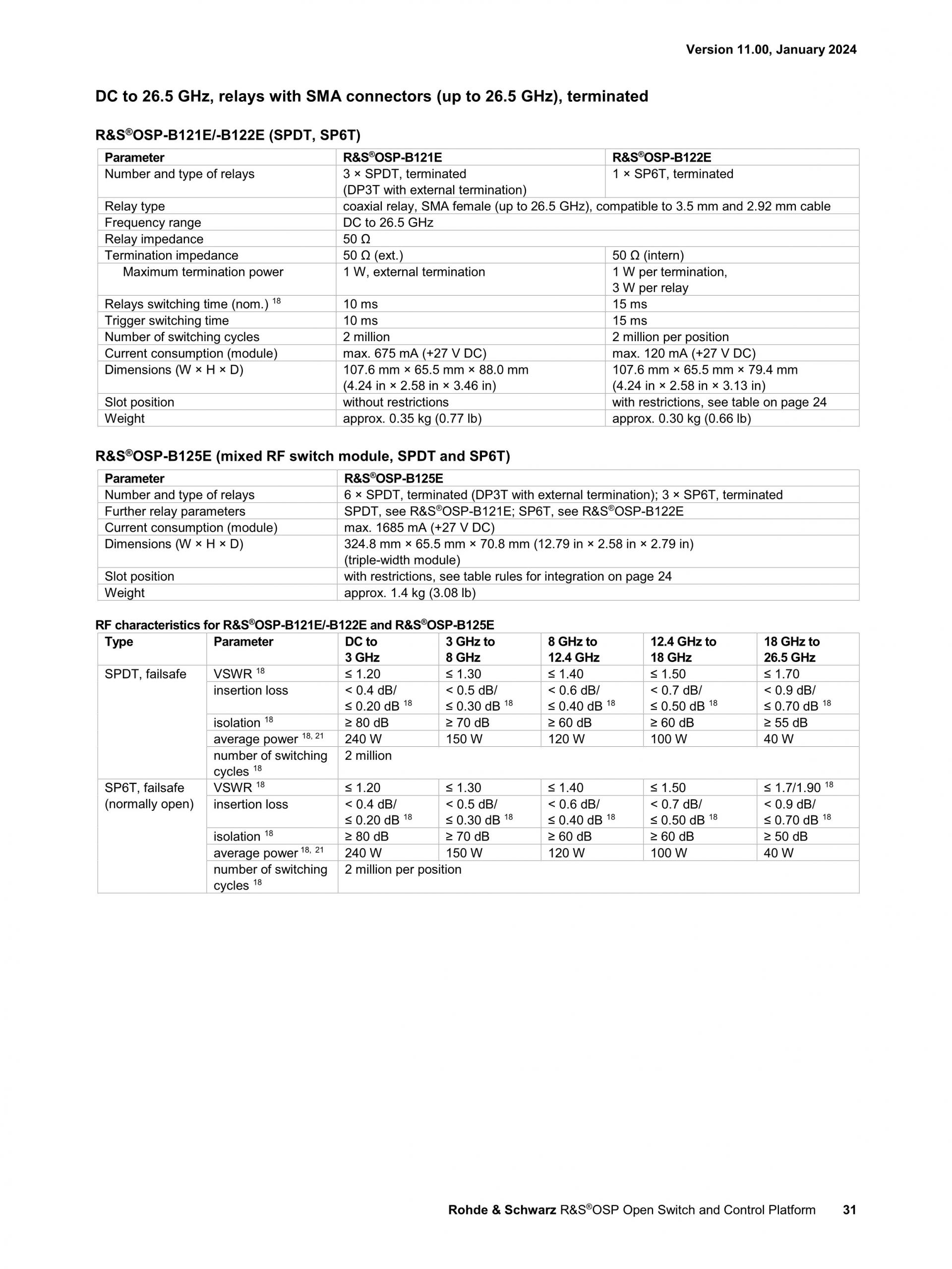

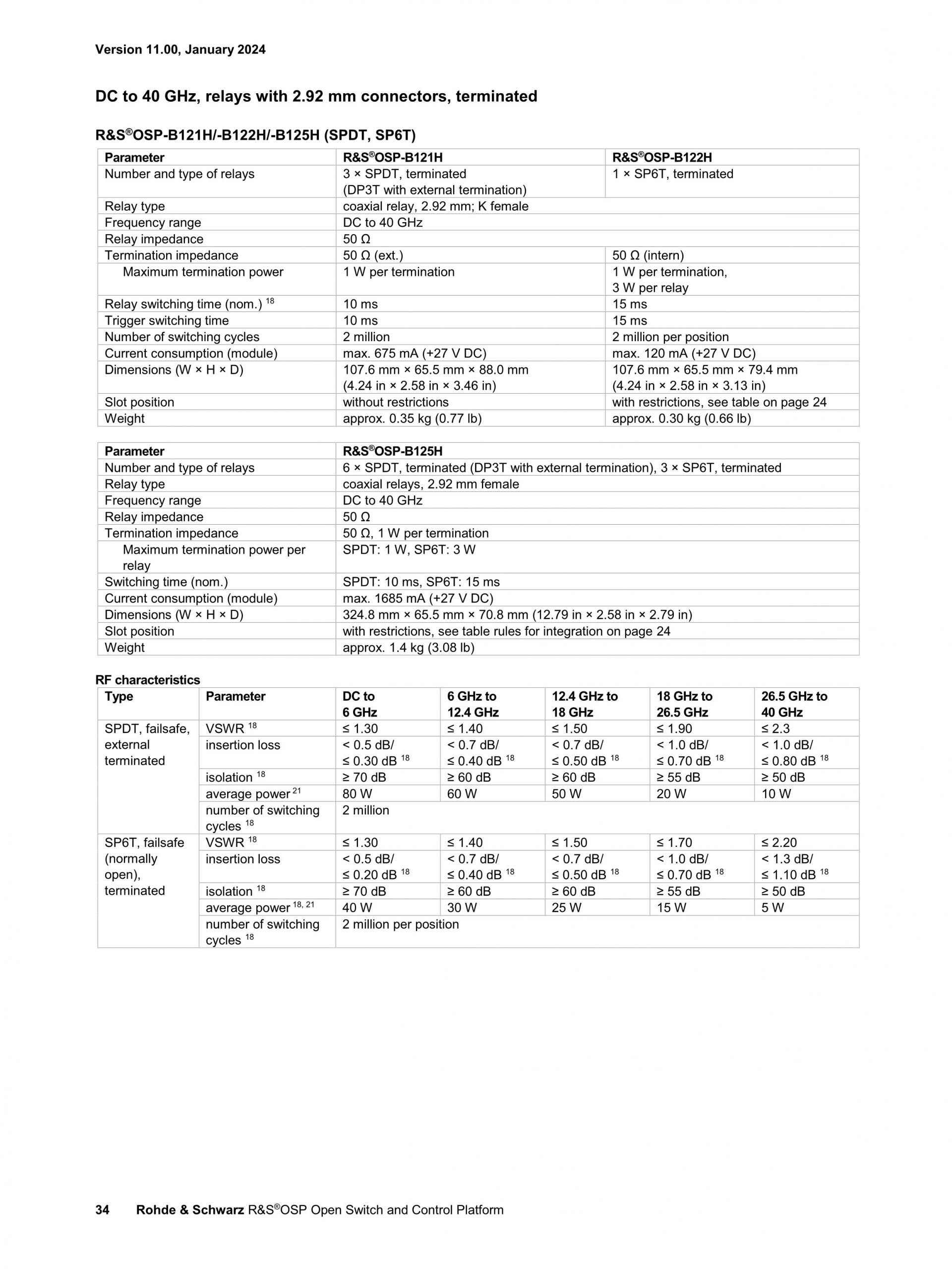

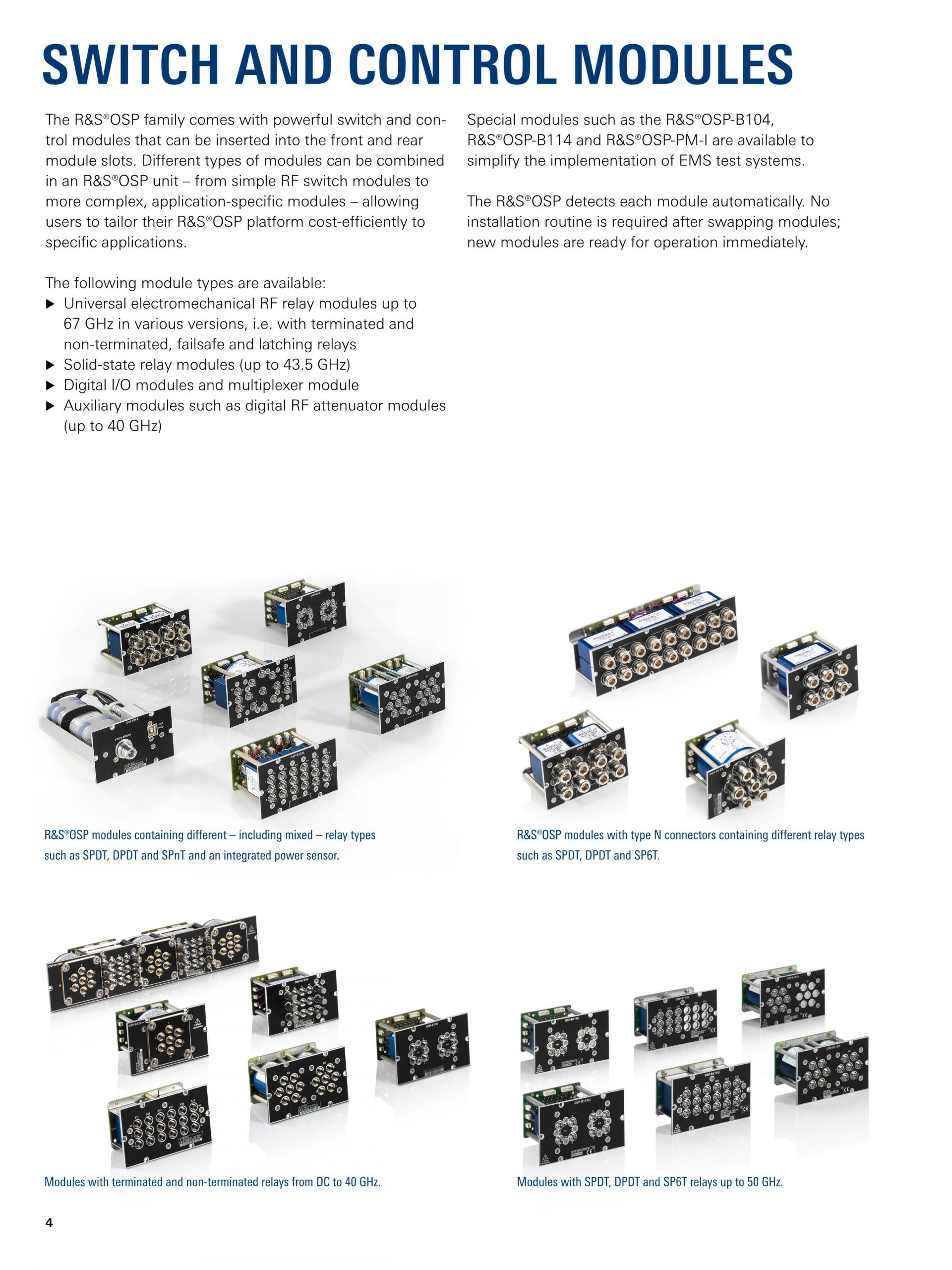

강력한 컨트롤 및 RF 릴레이 모듈

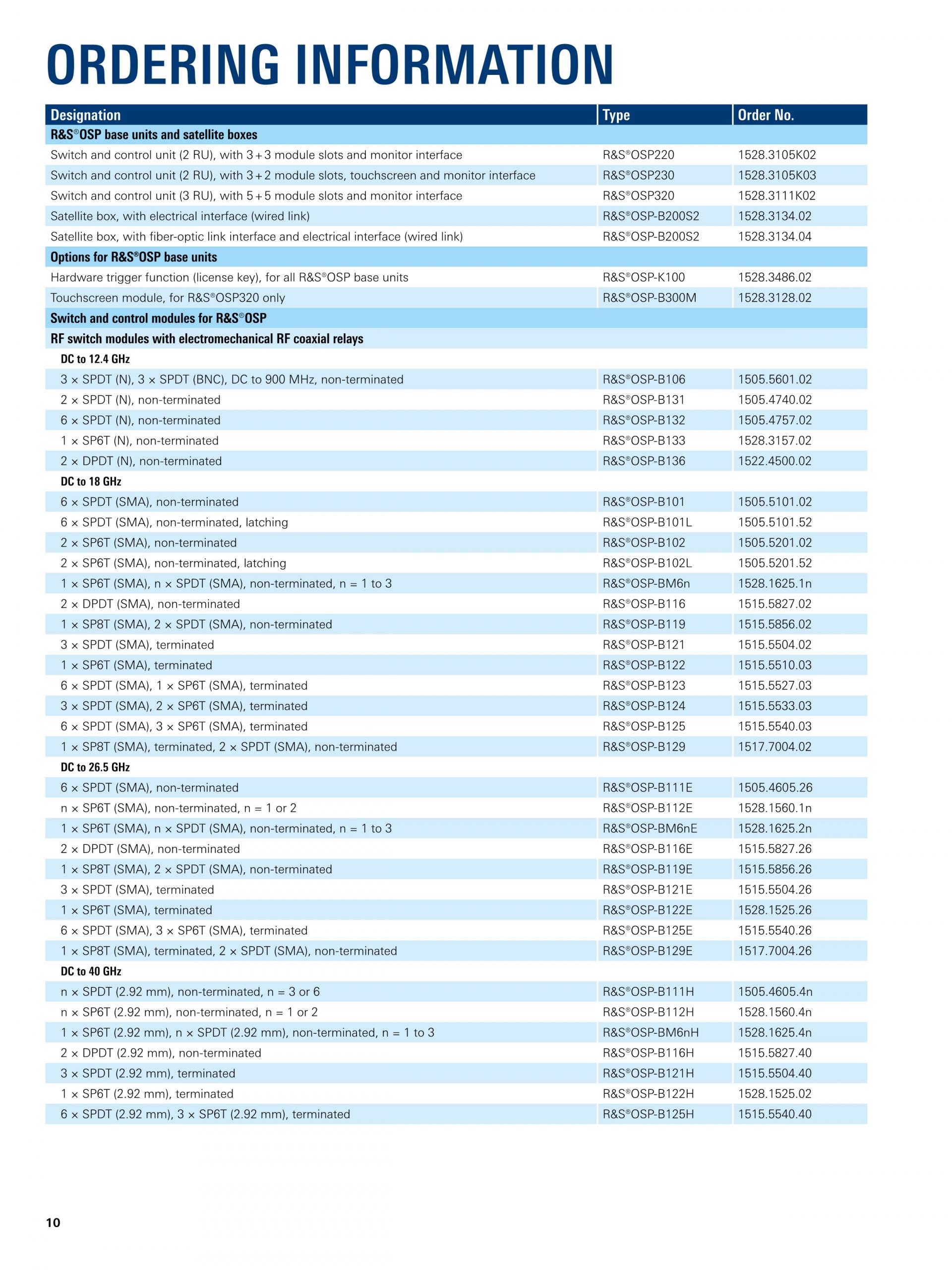

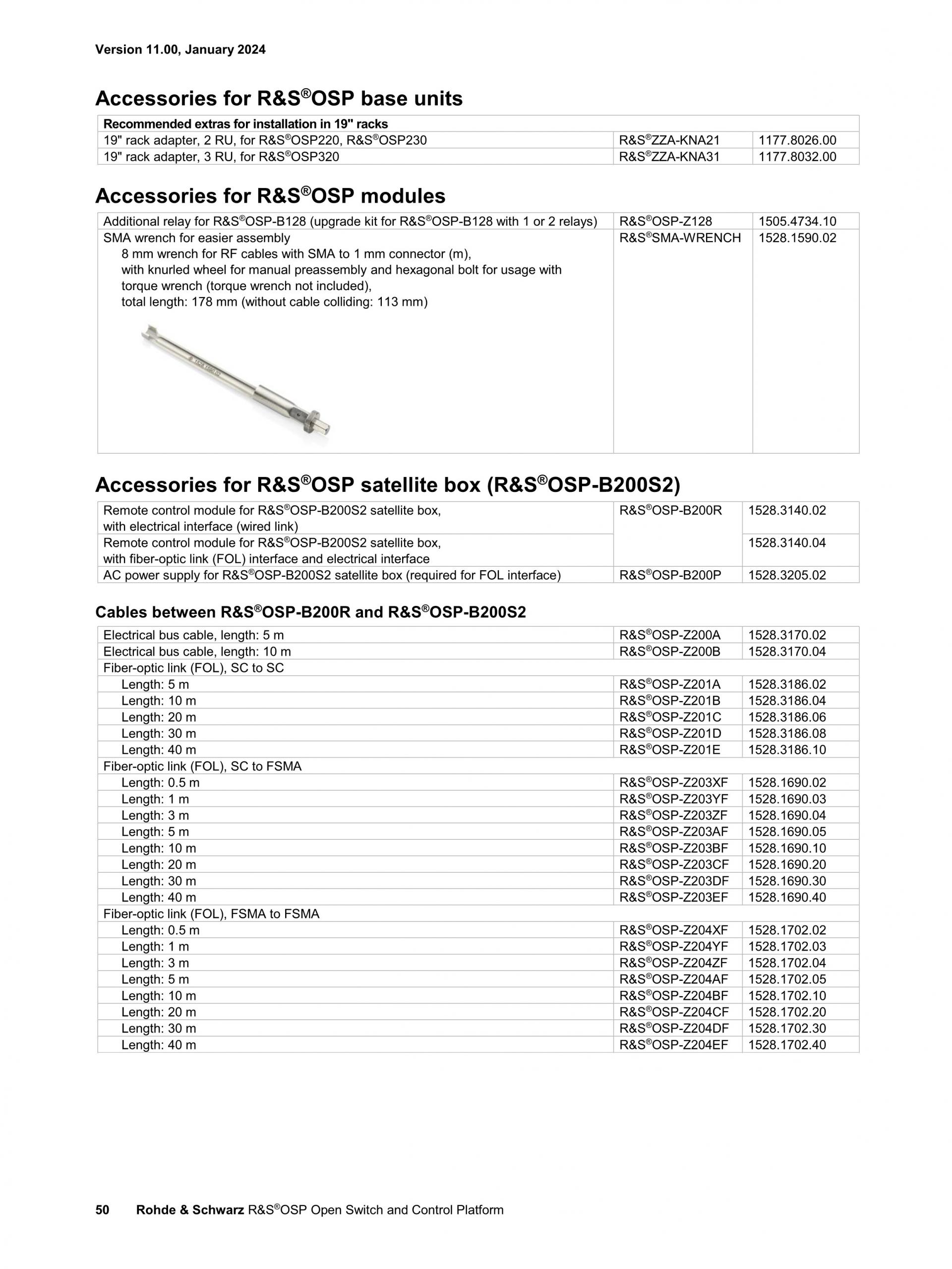

옵션 품목:
|
|

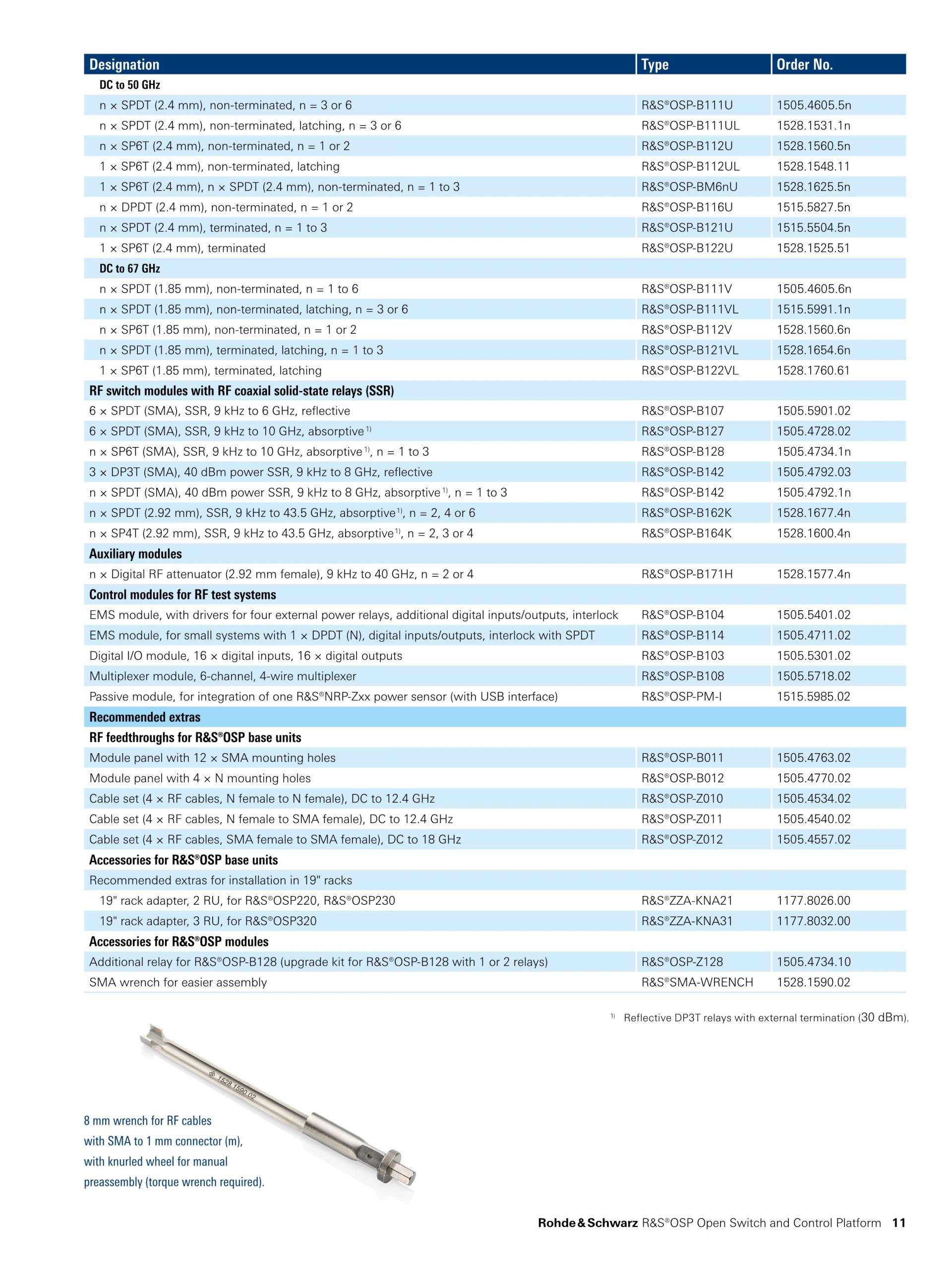

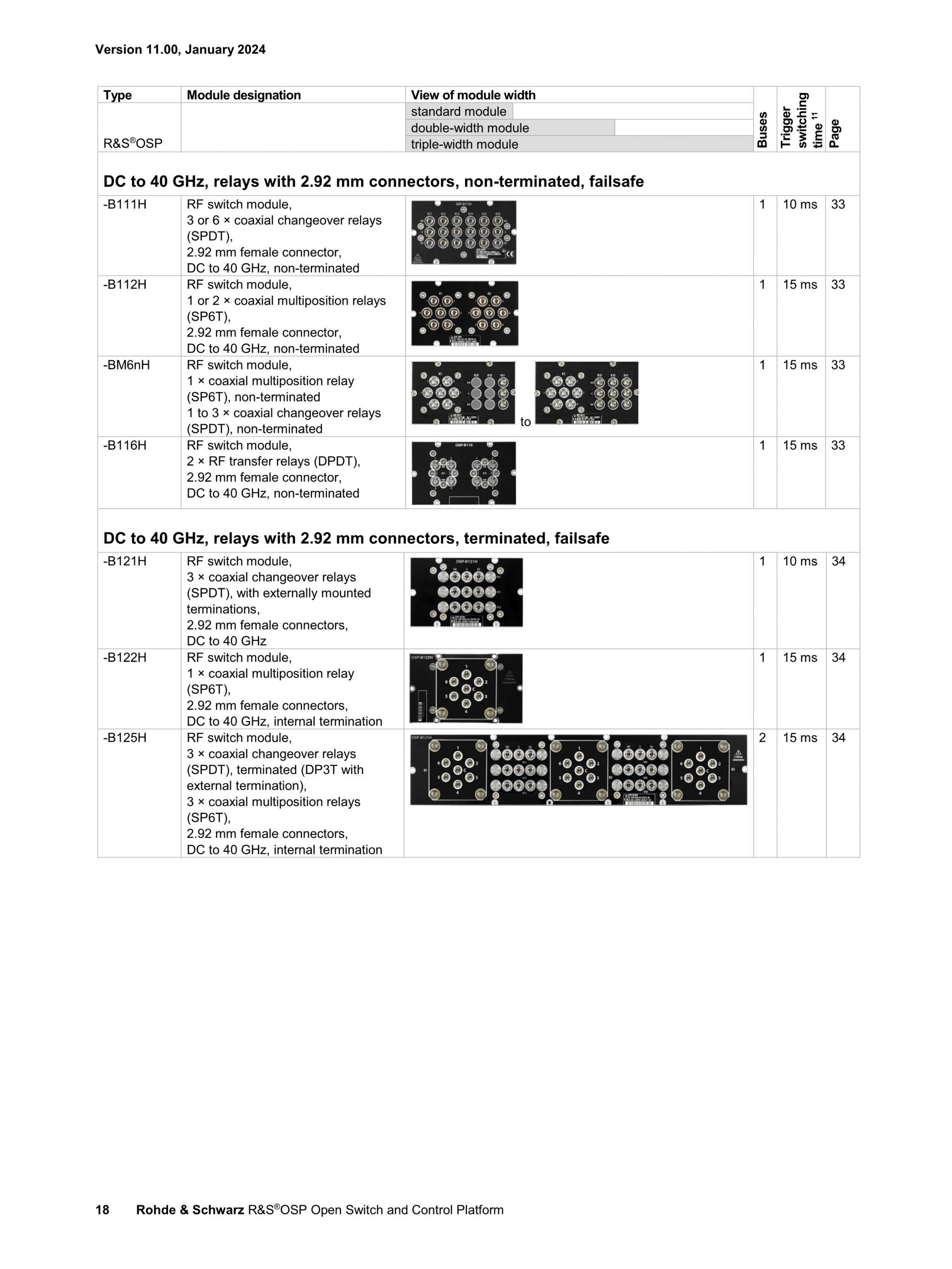

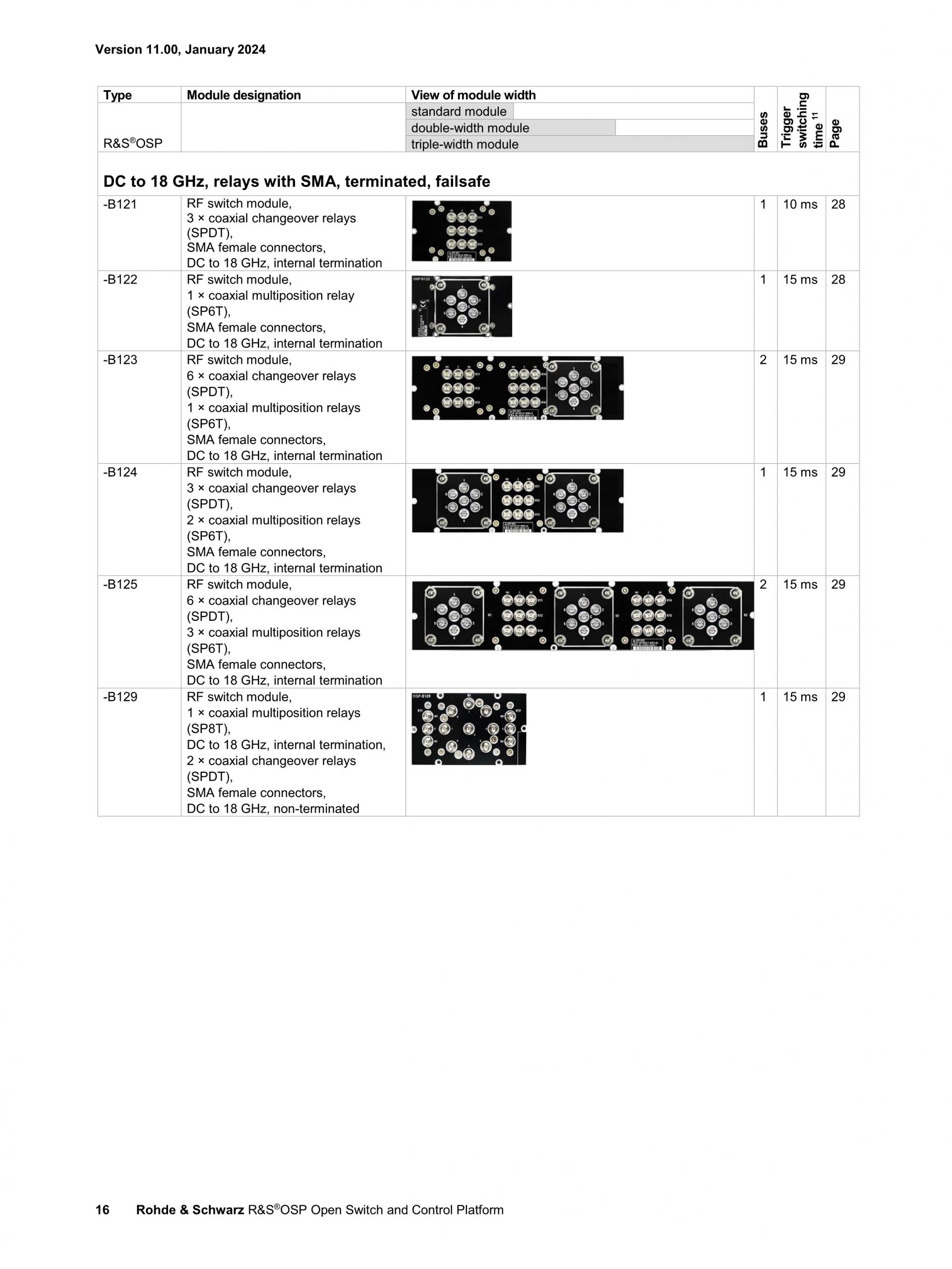

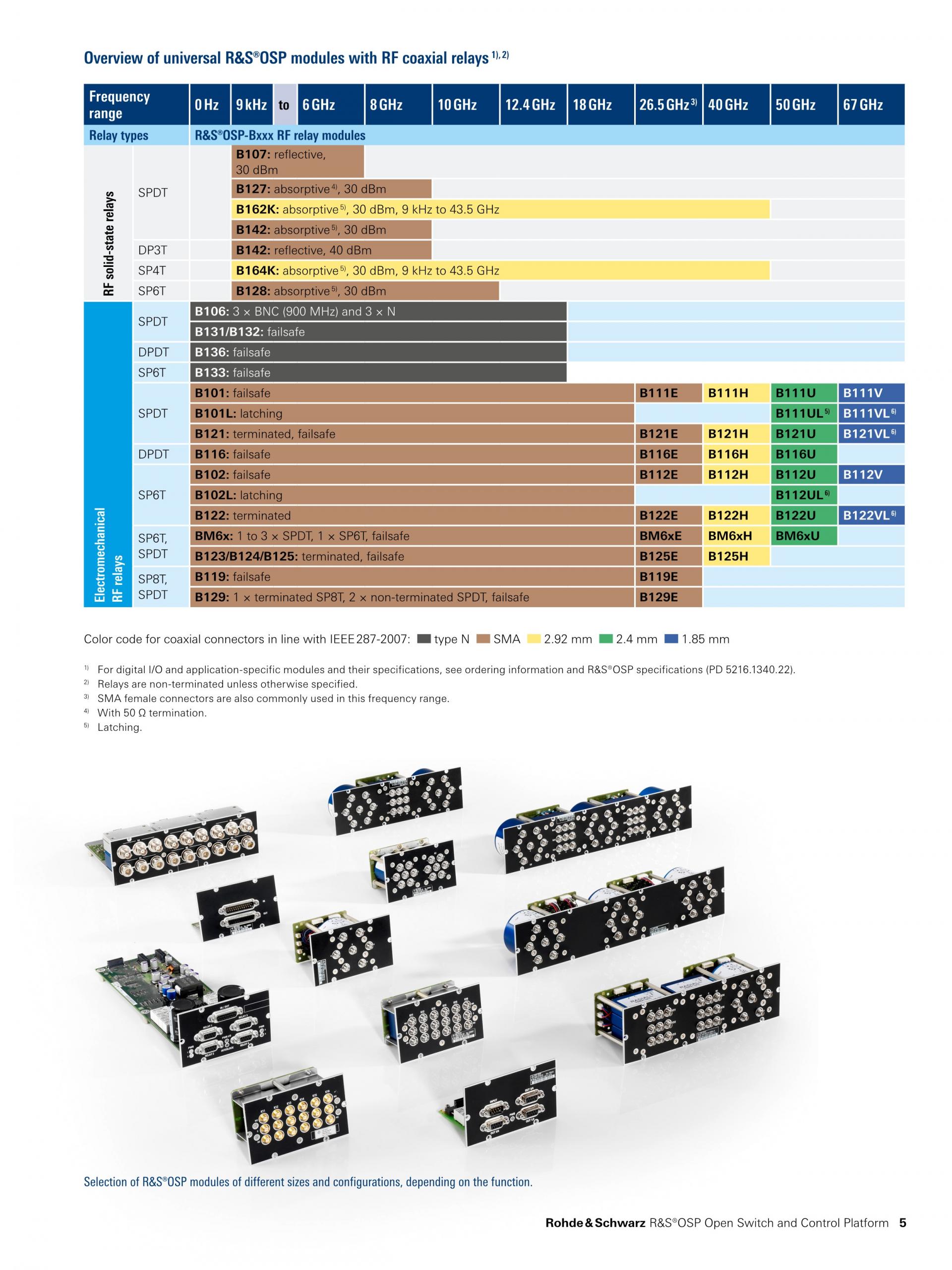

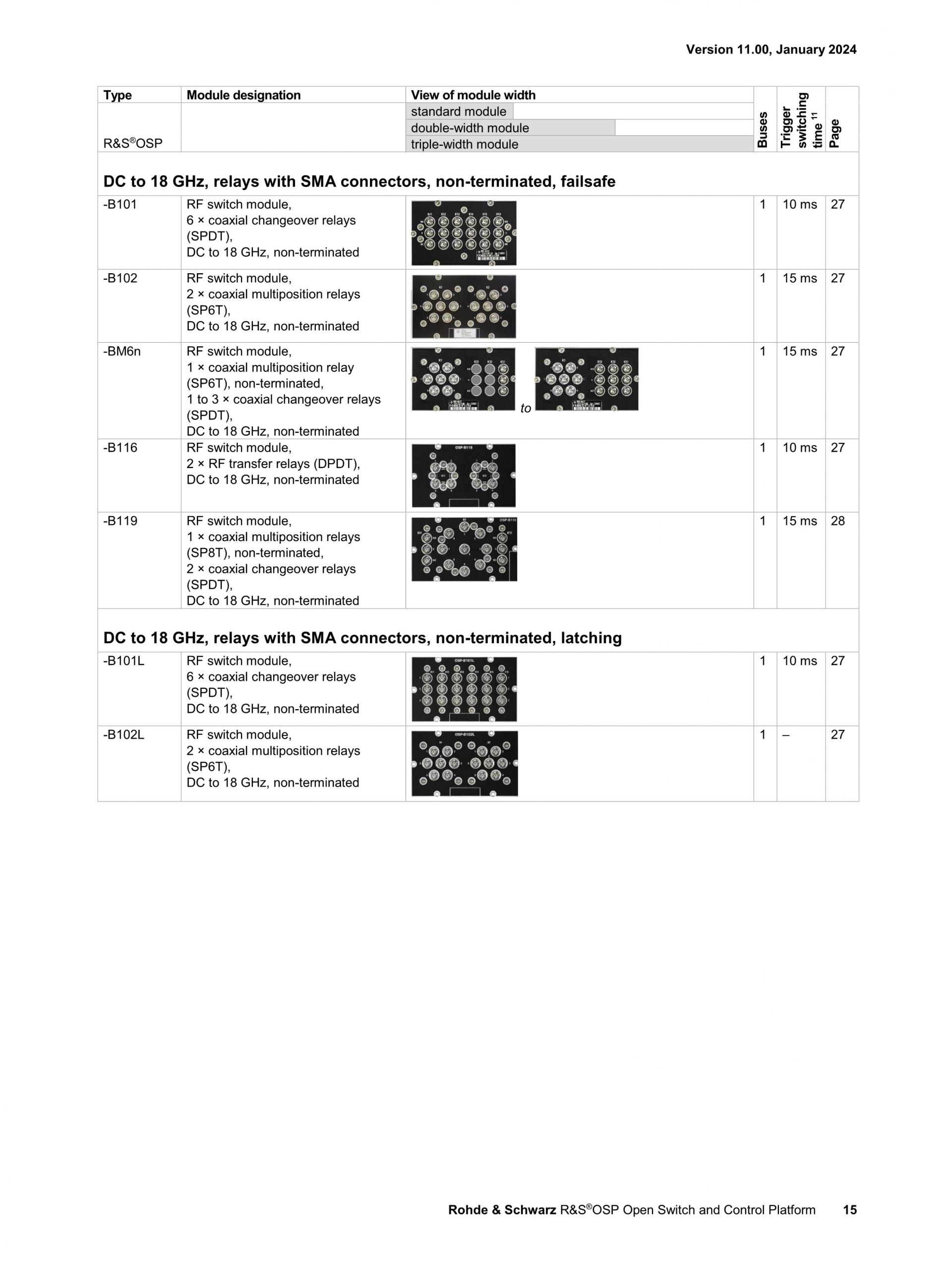

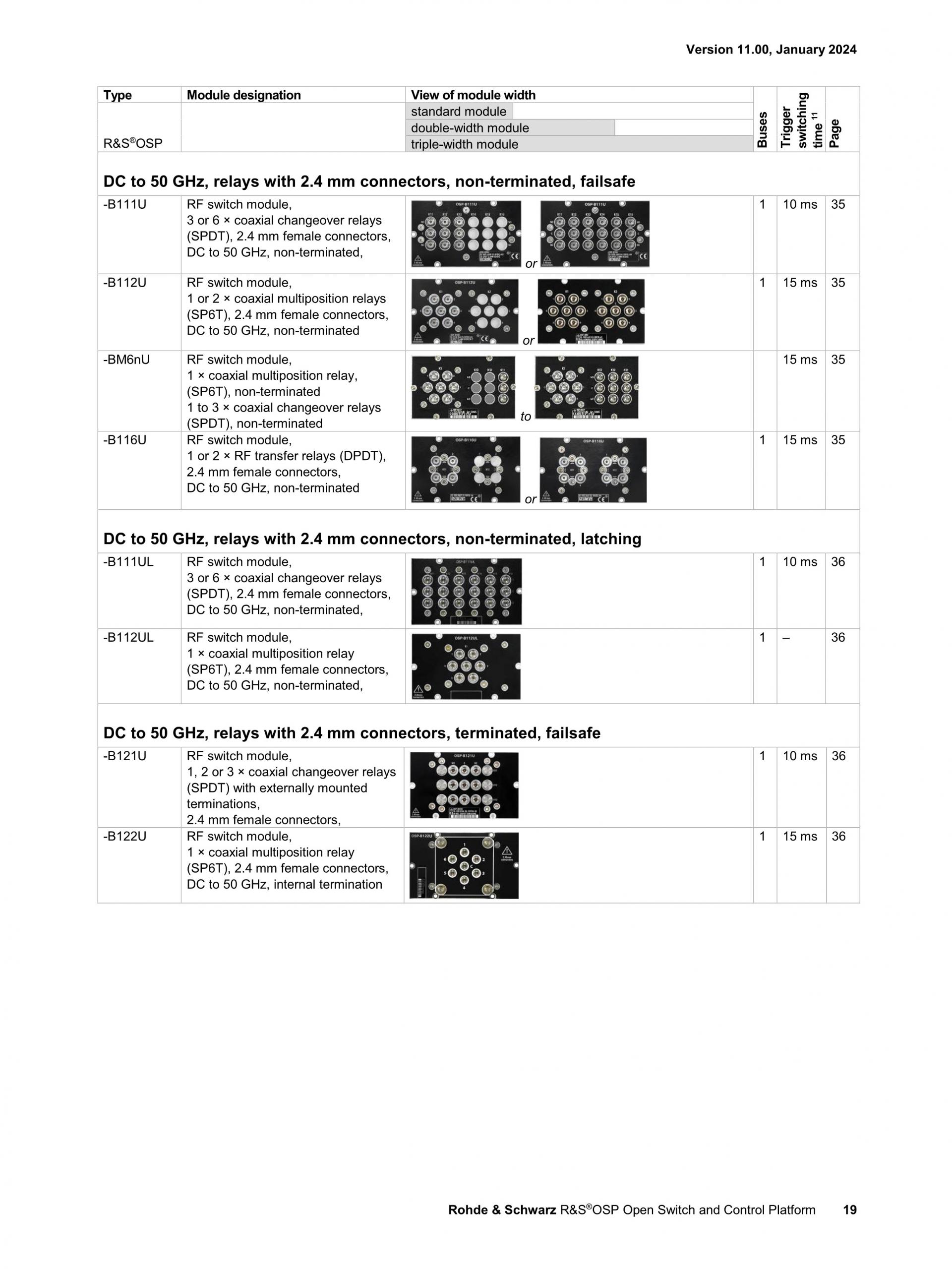

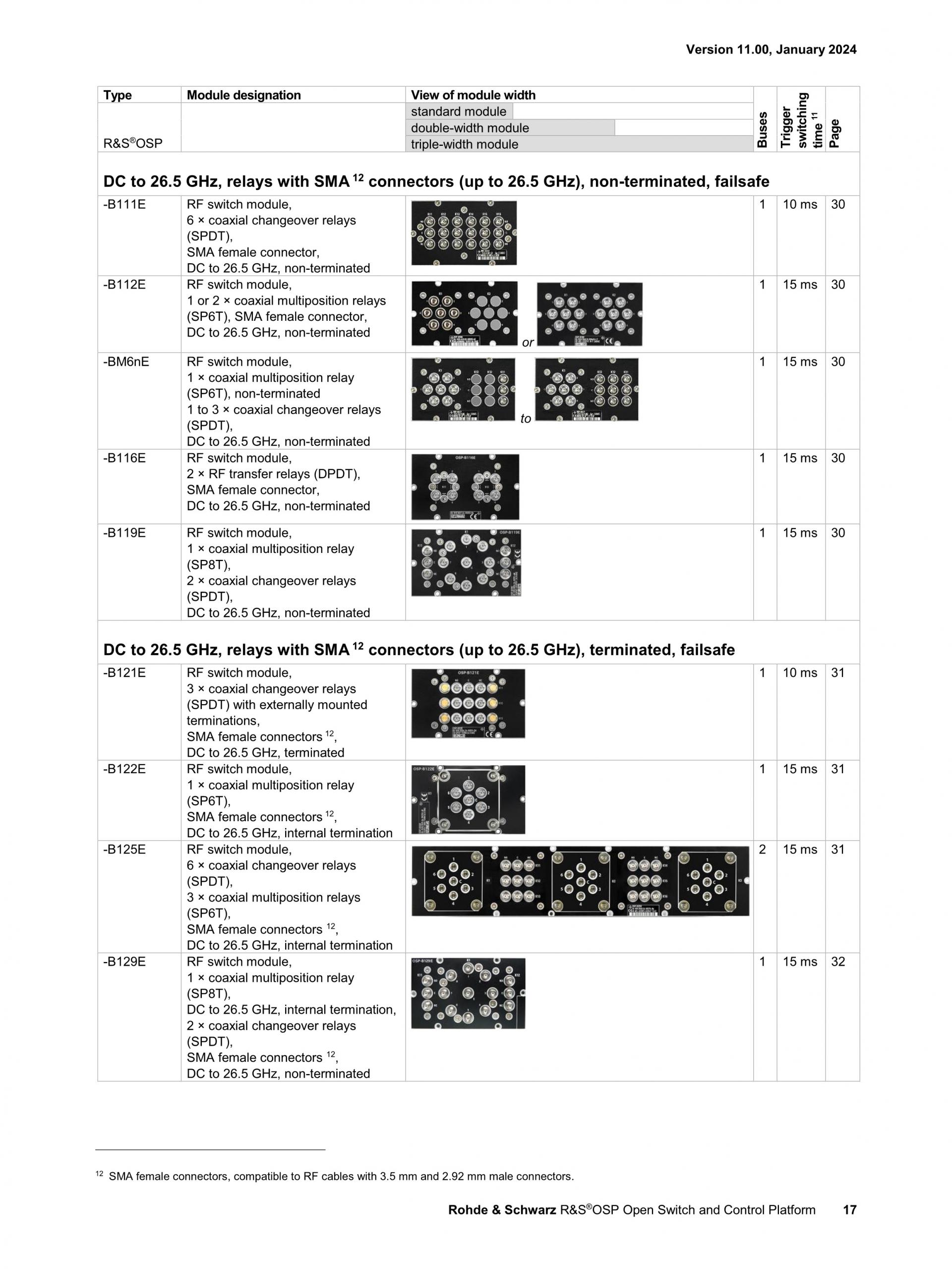

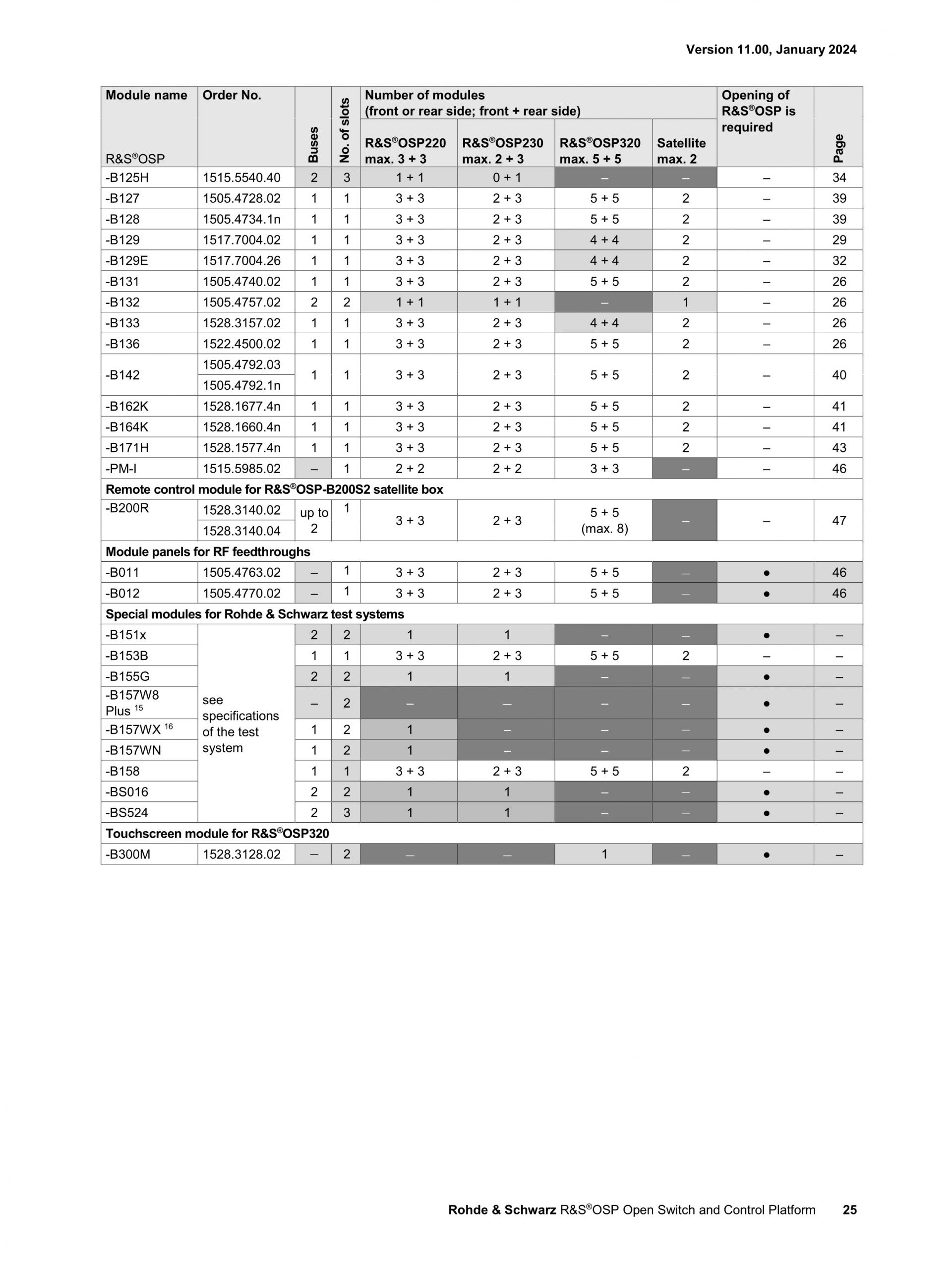

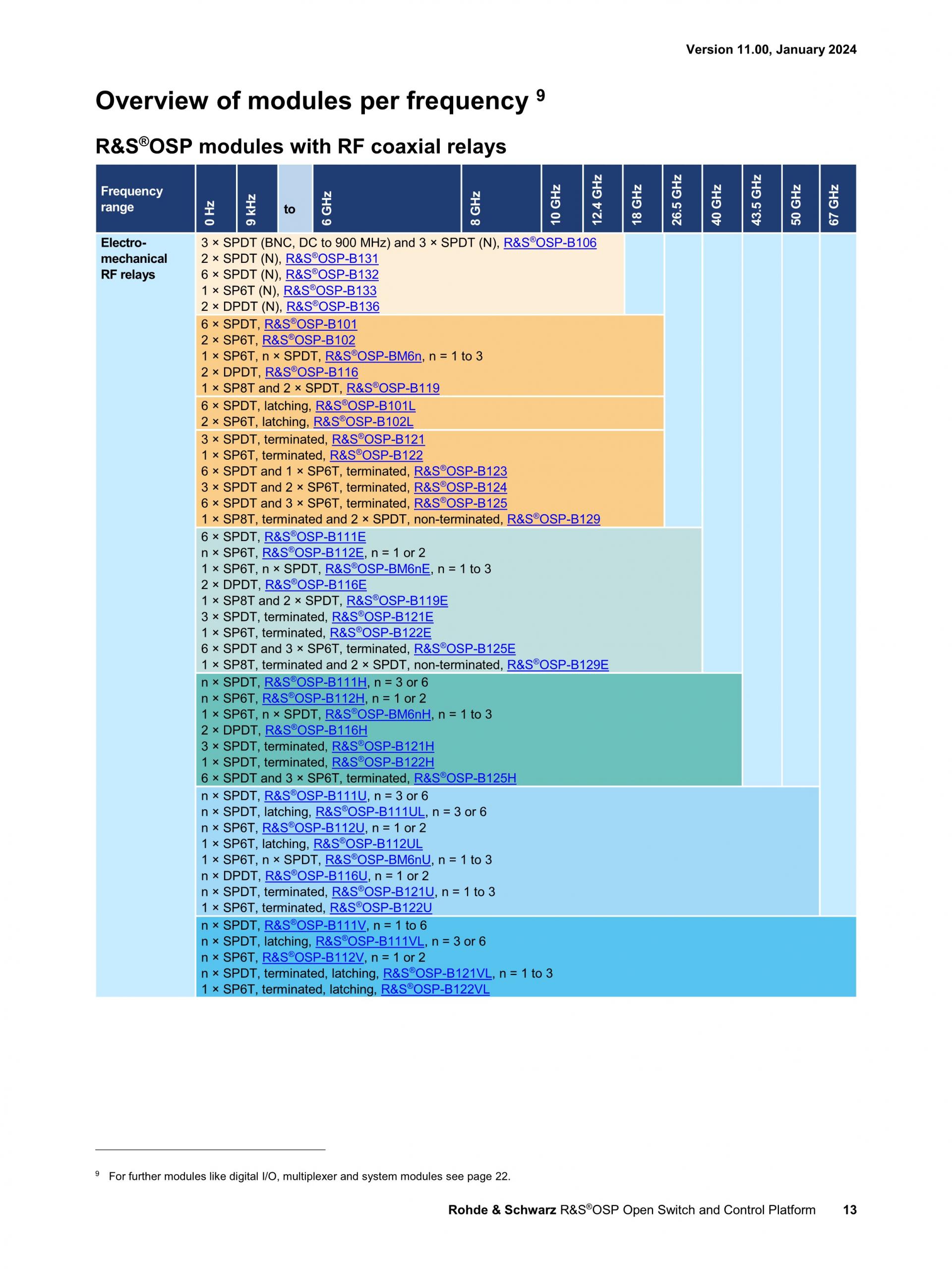

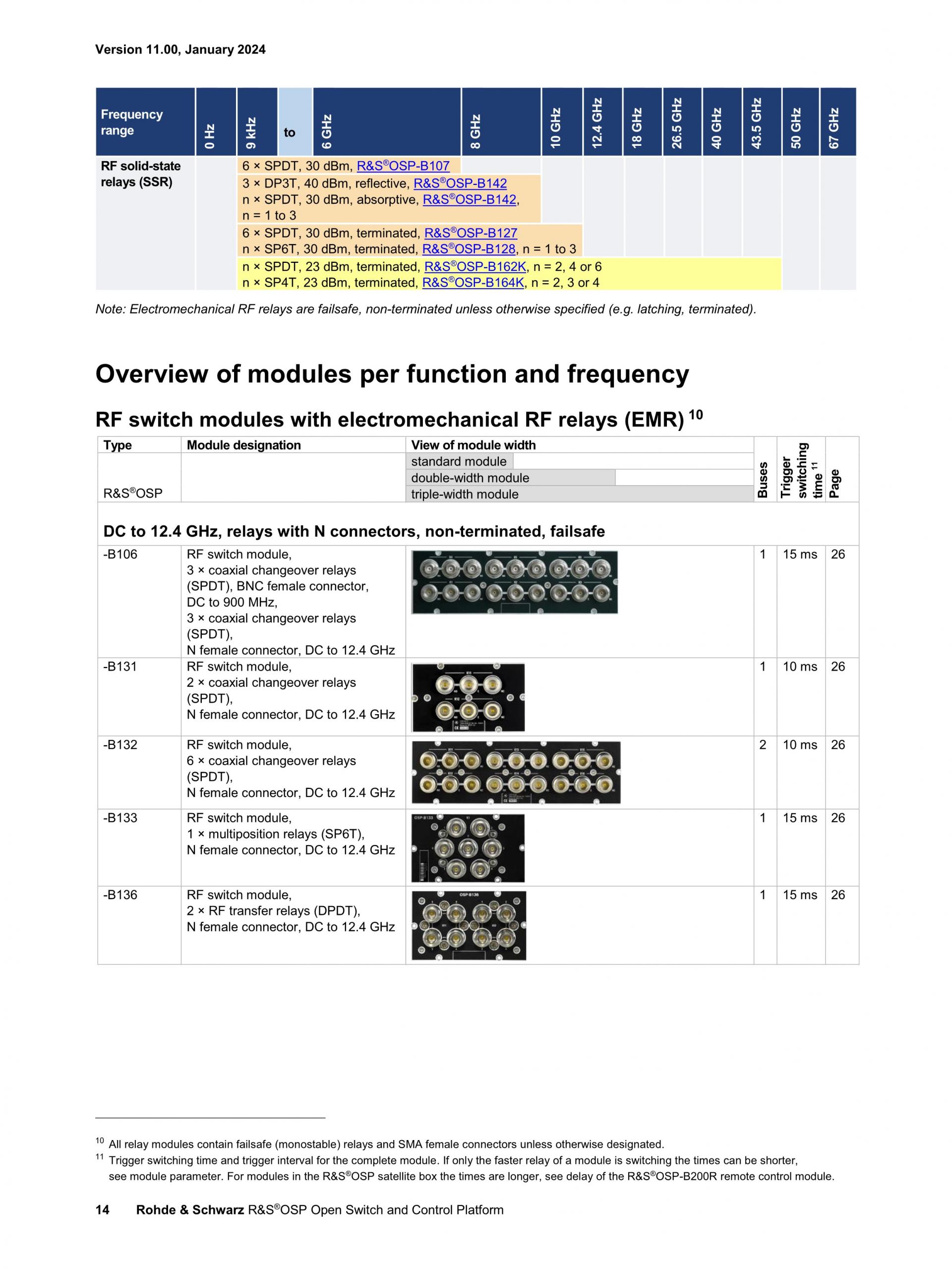

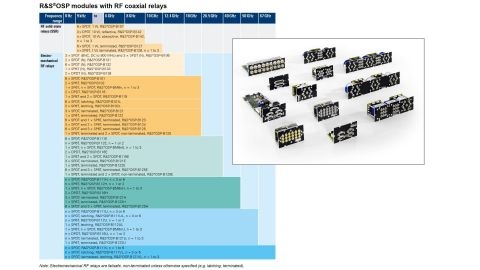

RF 동축 릴레이 탑재 모듈 개요 확장형 시스템 구성

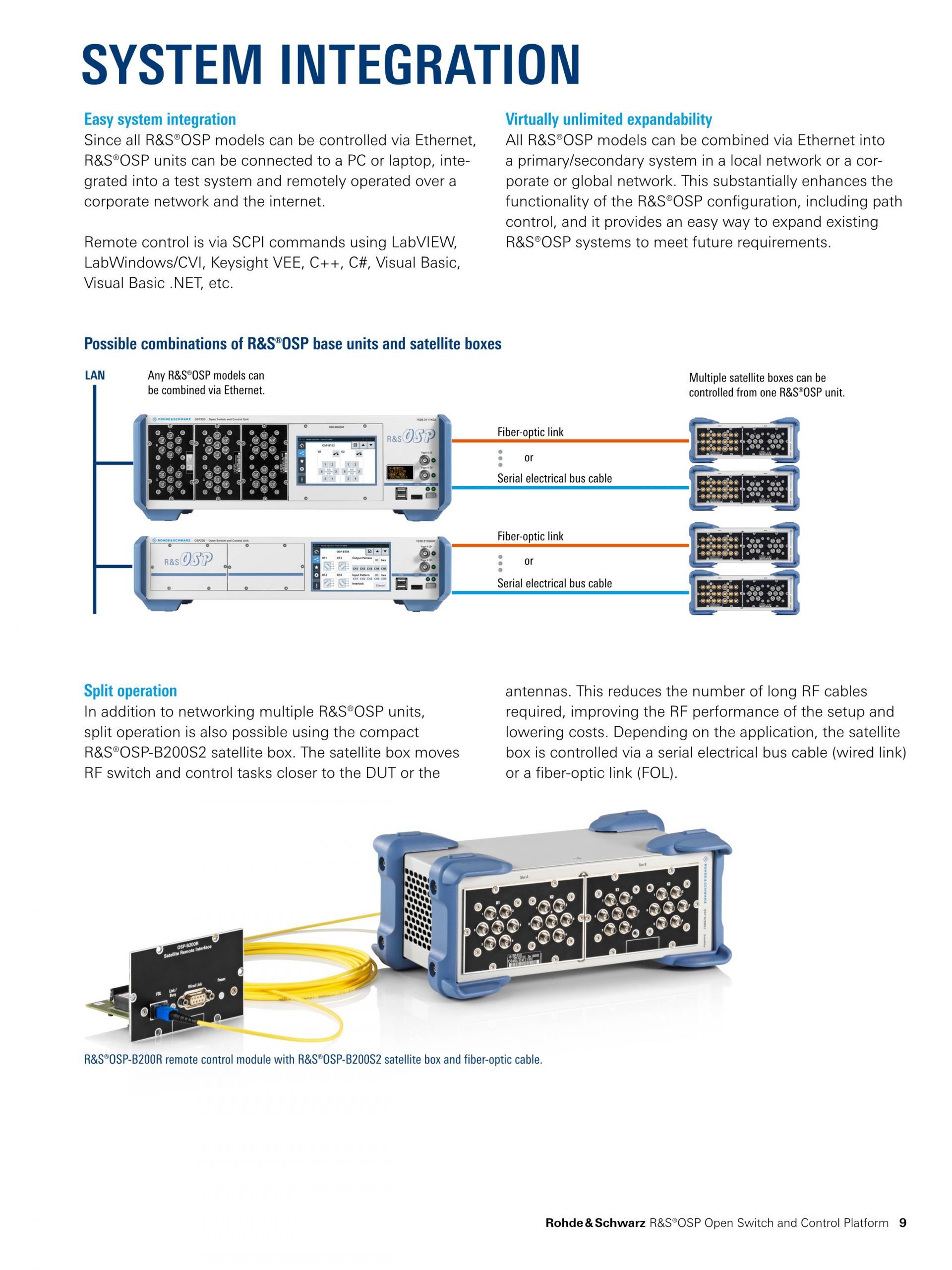

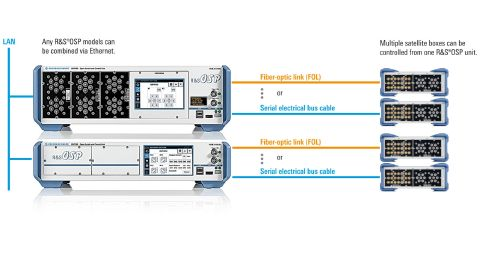

모든 R&S®OSP 모델은 기본/보조 구성으로 이더넷을 통해 로컬, 기업 또는 글로벌 네트워크에 결합될 수 있습니다. 기존 R&S®OSP 시스템은 확장을 통해 미래 요구사항을 충족할 수 있습니다. |
|

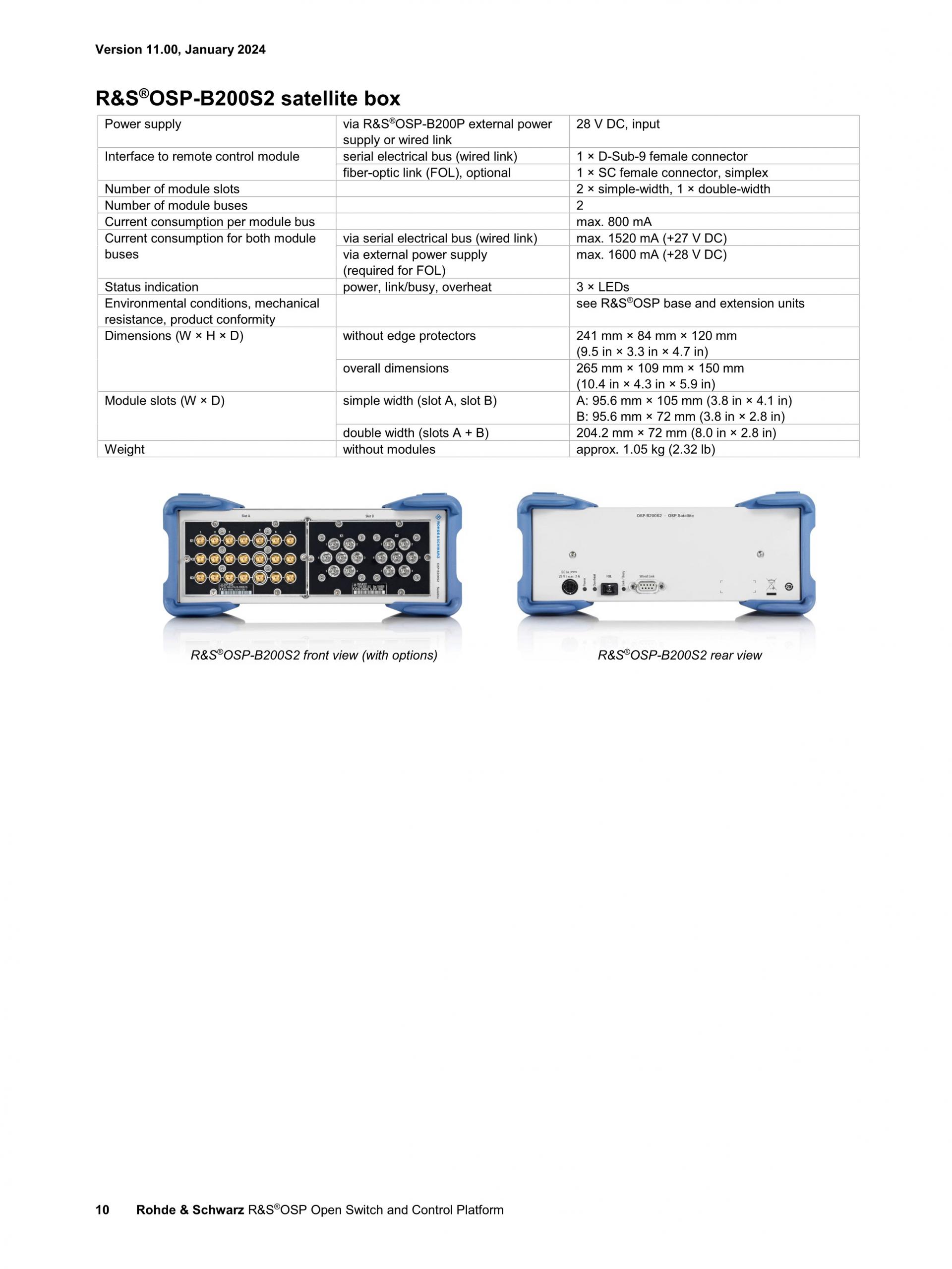

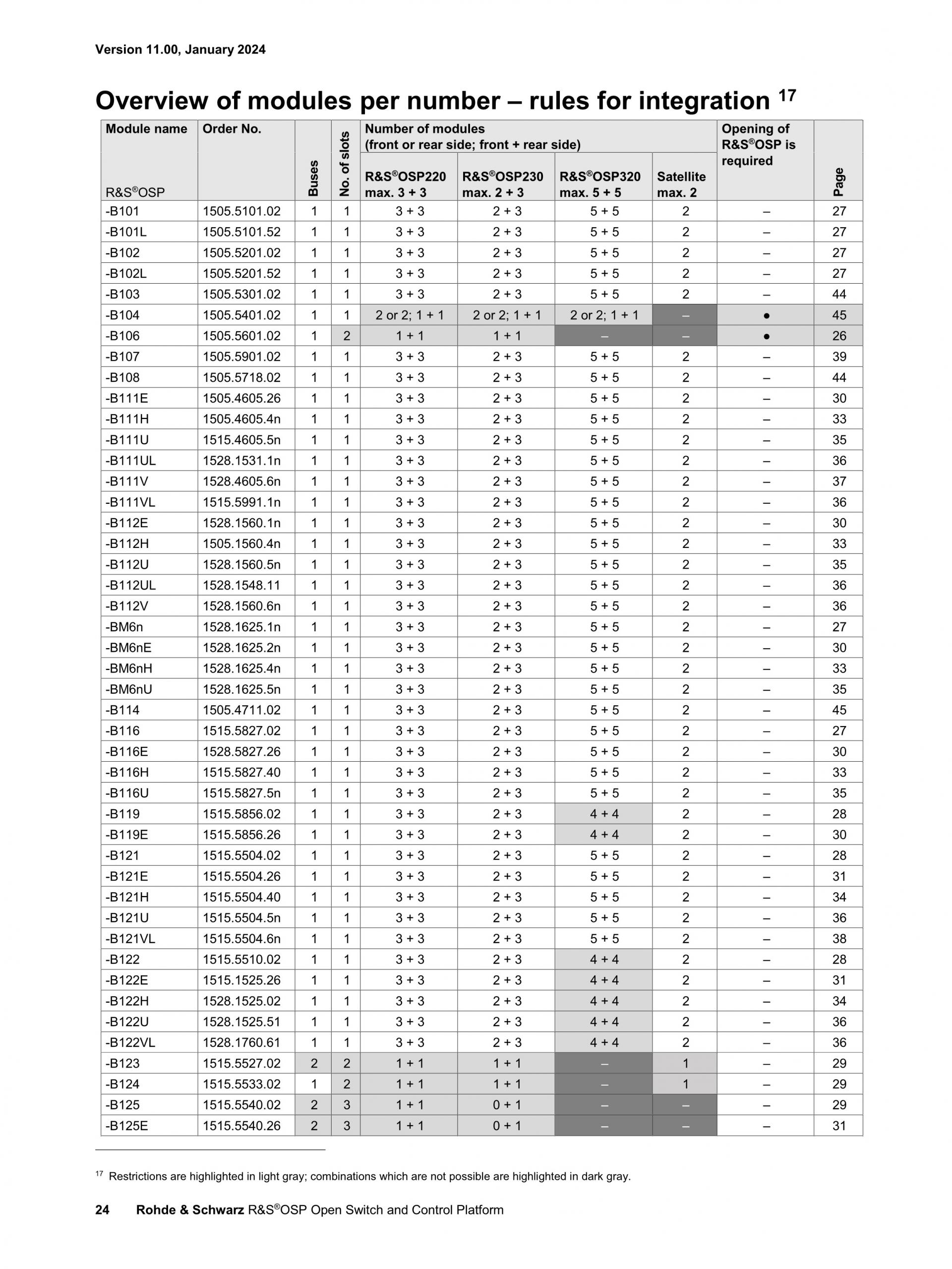

가능한 OSP 유닛 및 위성 박스 조합 직관적 작동

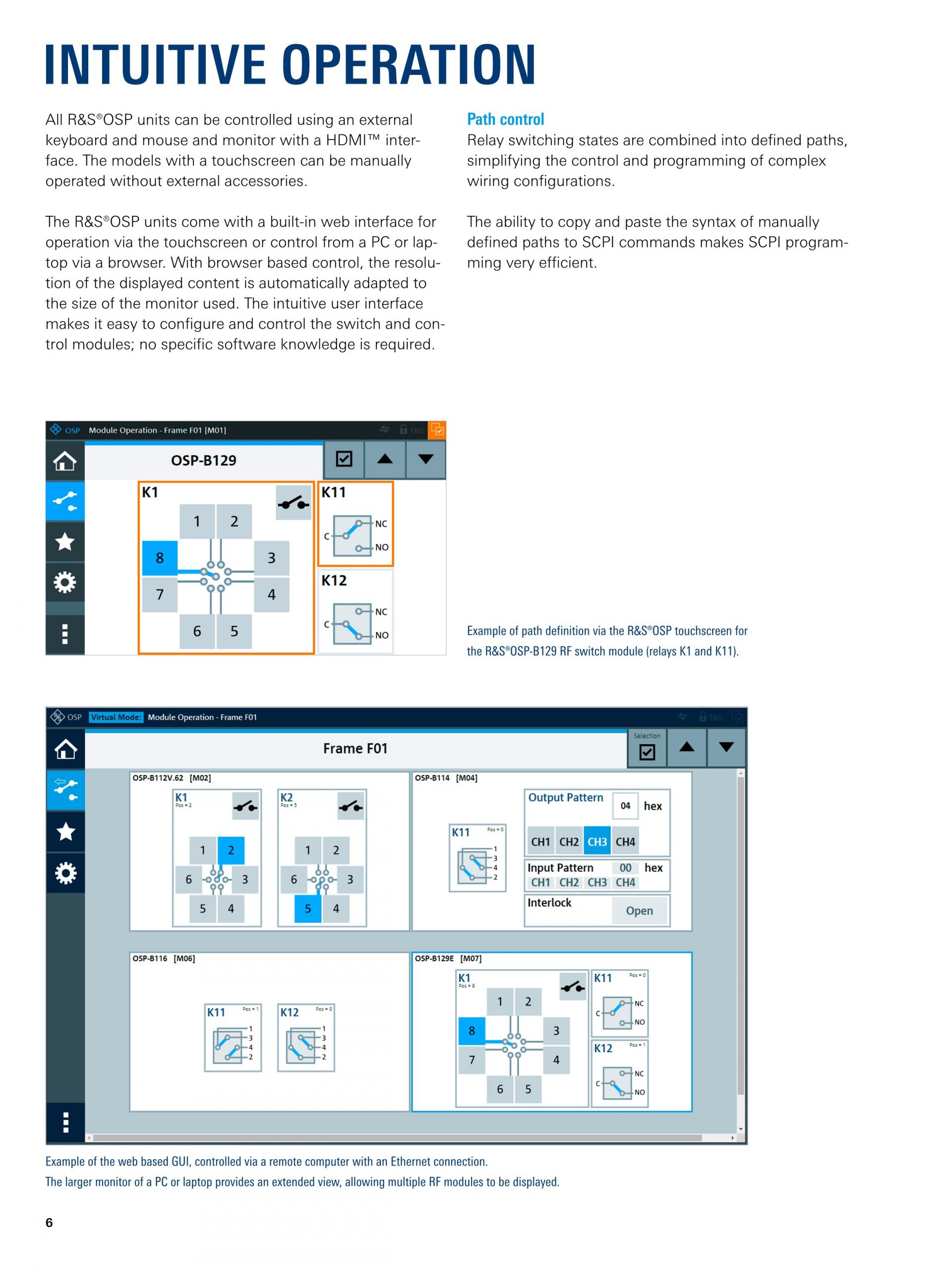

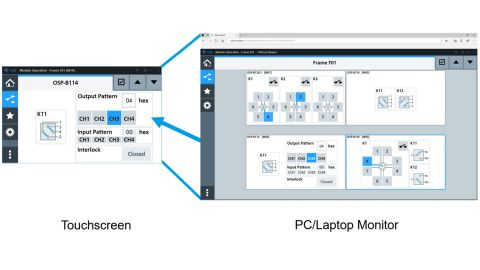

R&S®OSP 모델에는 기기를 로컬 조작하거나 PC 또는 랩톱에서 브라우저를 사용해 제어할 수 있는 웹 인터페이스가 기본 탑재되어 있습니다. 브라우저를 사용해 제어할 경우 표시되는 콘텐츠 해상도는 모니터 화면 크기에 맞게 자동 조정됩니다. |
|

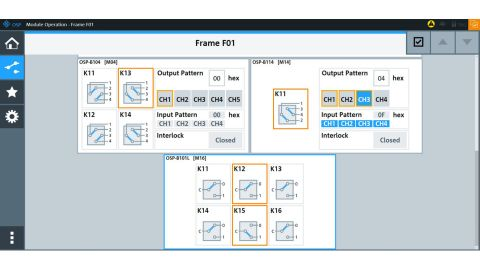

스위칭 및 path 정의용 웹 GUI Path 제어
릴레이 스위칭 상태가 결합되어 path를 정의하므로 복잡한 배선 구성의 제어 및 프로그래밍이 간단해집니다. 수동 정의 path의 구문을 SCPI 명령에 복사해 붙여넣을 수 있어 SCPI 프로그래밍의 효율성이 향상됩니다. |
|
다양한 모듈의 릴레이에 대한 path 정의 예
