ROHDE & SCHWARZ TSVP 테스트 시스템 다목적 플랫폼

경제적인 플랫폼을 요구하는 산업계 트렌드에 부합

가장 초소형인 유닛에 필수적 기능을 가능한 다양한 목적에 부합하는 방식으로 구성할 수 있는 조직적 역량을 테스트하여 추가 대규모 투자 없이 현재와 미래의 요구사항에 대응하는 역량에 대한 관심이 높아지고 있습니다. 또한 제품 개발 시간을 지속적으로 줄이기 위해서는 수많은 애플리케이션에서 재사용 가능한 모듈로 통합할 수 있으면서 운용이 간편하고 강력하며 표준화된 소프트웨어 구성요소가 필요합니다. R&S®TSVP는 양산용 테스터 이상의 기능을 제공합니다. 테스트 엔지니어는 EVT(엔지니어링 검증 테스트)부터 DVT(설계 검증 테스트), PVT(생산 검증 테스트), MP(양산)에 이르는 전체 개발 단계에서 이 기기를 사용할 수 있습니다. 오늘날의 무선 기기 생산 라인은 유연성, 성능, 용량 활용률을 최적으로 결합해야 합니다. 수많은 애플리케이션의 개발 및 제작과 관련된 모든 단계를 위해 선도적인 T&M 장비를 제공하고 있는 로데슈바르즈는 R&S®TSVP로 이와 같은 까다로운 요구사항을 충족합니다.

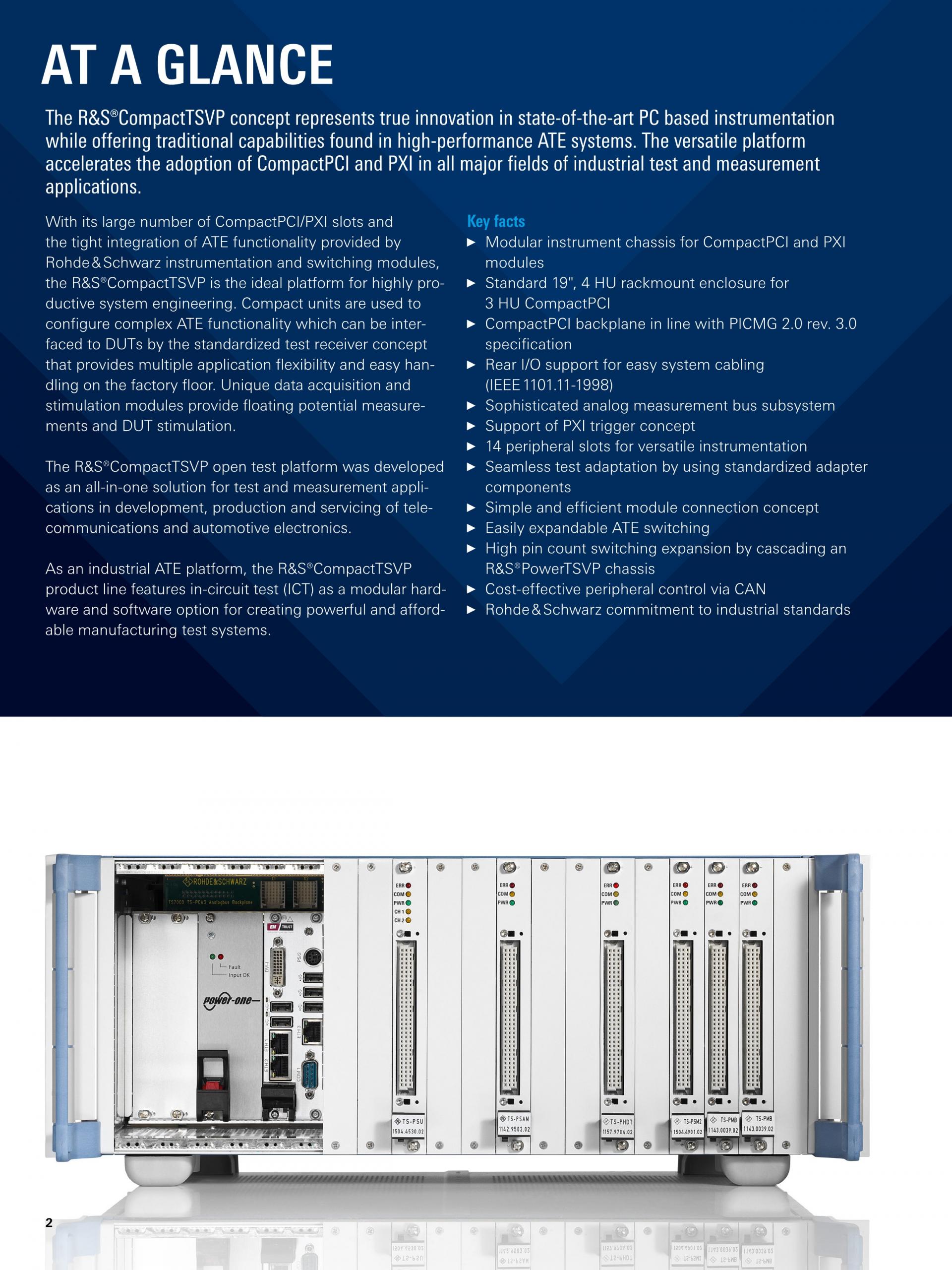

확장 가능한 초소형 시스템 접근방식

• 최대 18개 모듈 슬롯의 첨단 R&S®TSVP 모델

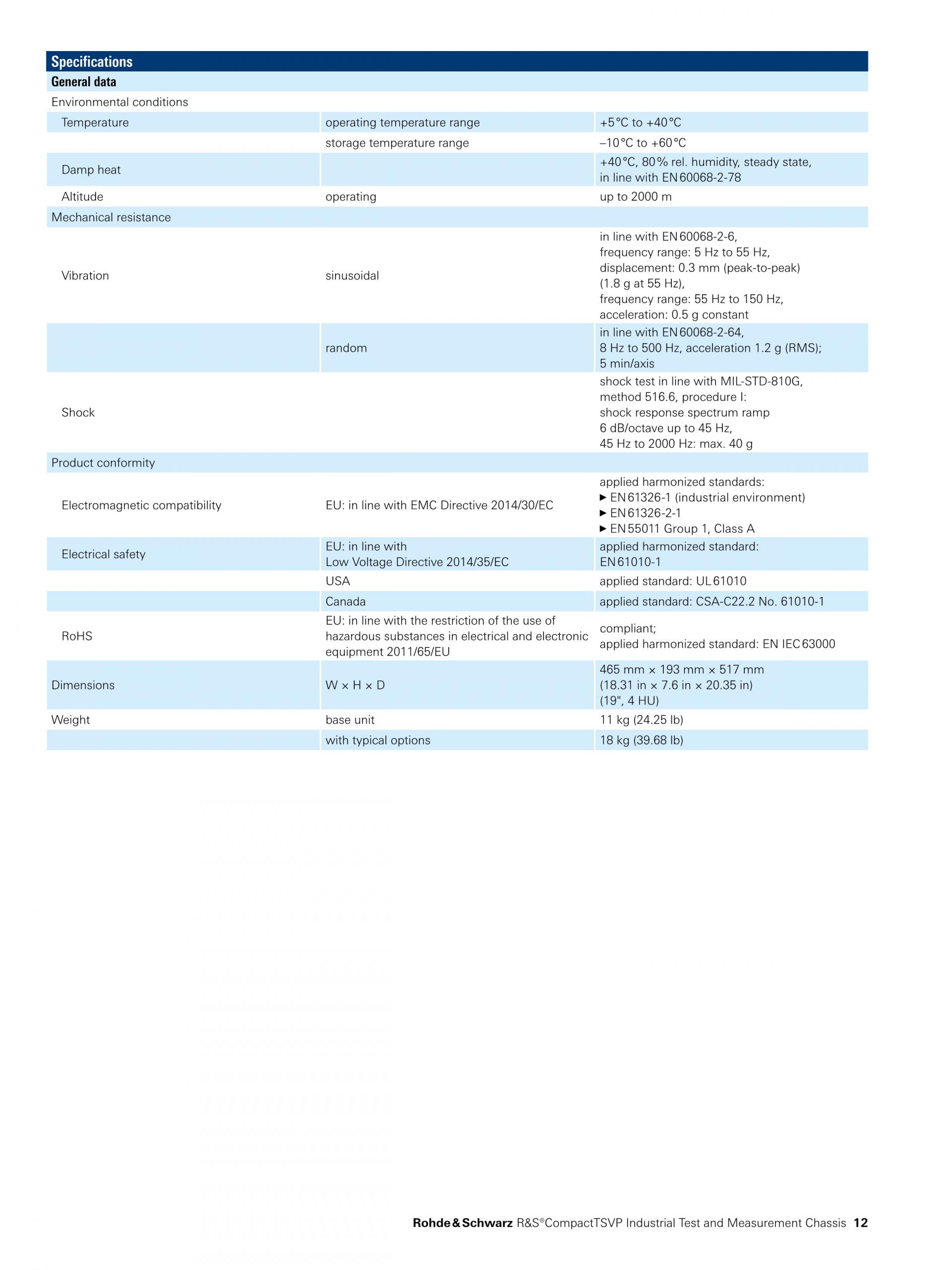

• 초소형 19인치 4H 유닛 랙마운트 인클로저
• 1개 섀시 내 최대 990채널을 지원하며 보조 섀시로 확장 시 2430채널을 지원하는 우수한 확장성으로 대량의 커넥터가 요구되는 고전류 ATE 애플리케이션에 최적

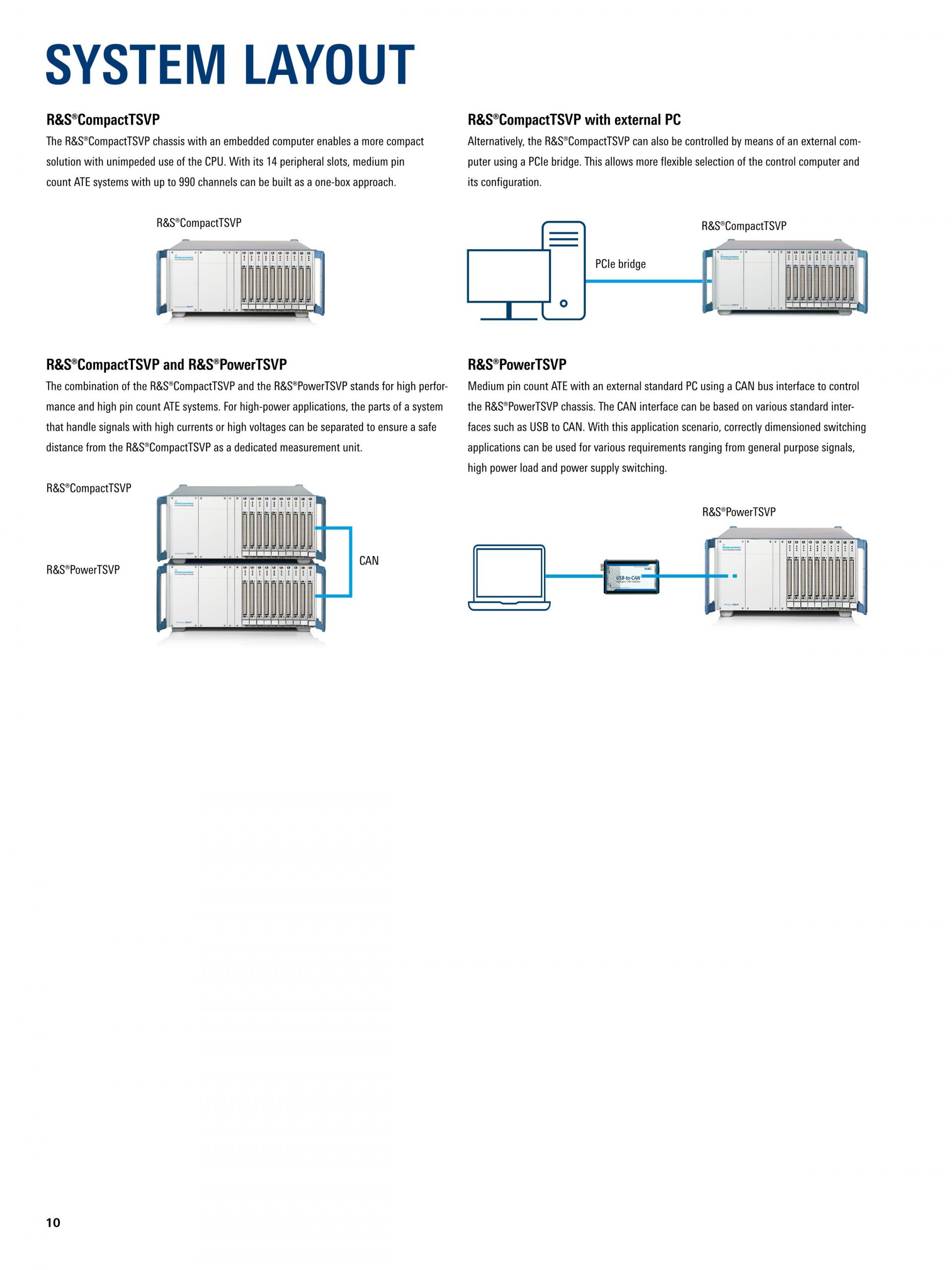

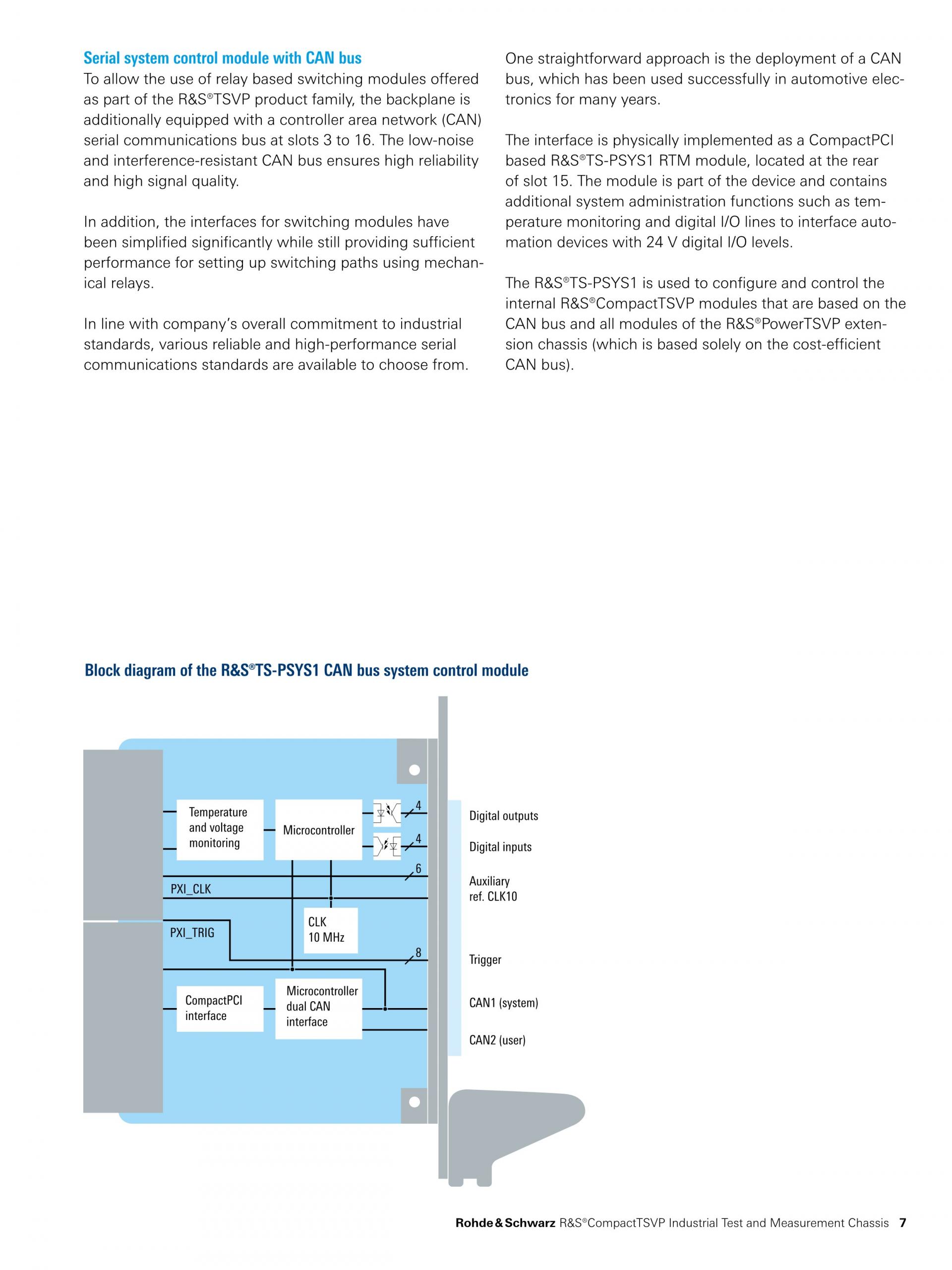

• 강력한 임베디드 컴퓨터 또는 원격 제어 인터페이스와 외부 IPC(Industrial PC)를 이용하는 다목적 컨트롤 개념
• 프로그램 컨트롤 하에서 동적으로 라우팅하는 내부 측정 신호를 위한 정교한 아날로그 측정 버스
• 부동 아날로그 및 디지털 기기로 높은 신호 품질 보장 및 허밍 루프 방지
• 후면 I/O 컨셉으로 기기를 통해 후면에서 외부 신호를 입력해 전면 커넥터까지 전달 가능

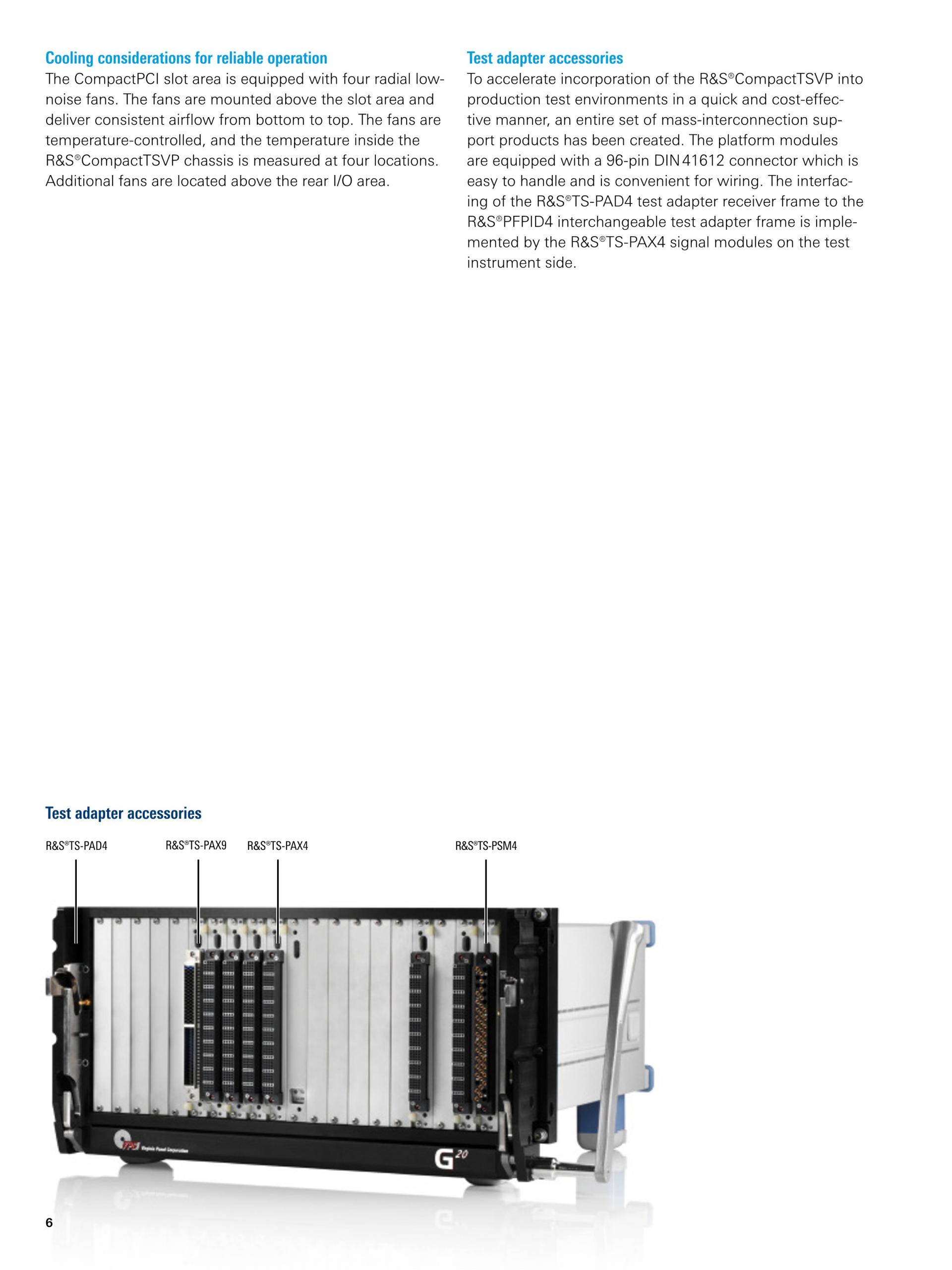

• 기타 필수 신호 배선으로 인해 발생할 수 있는 기기 사양 저하가 없는 대량 상호연결 인터페이스 솔루션

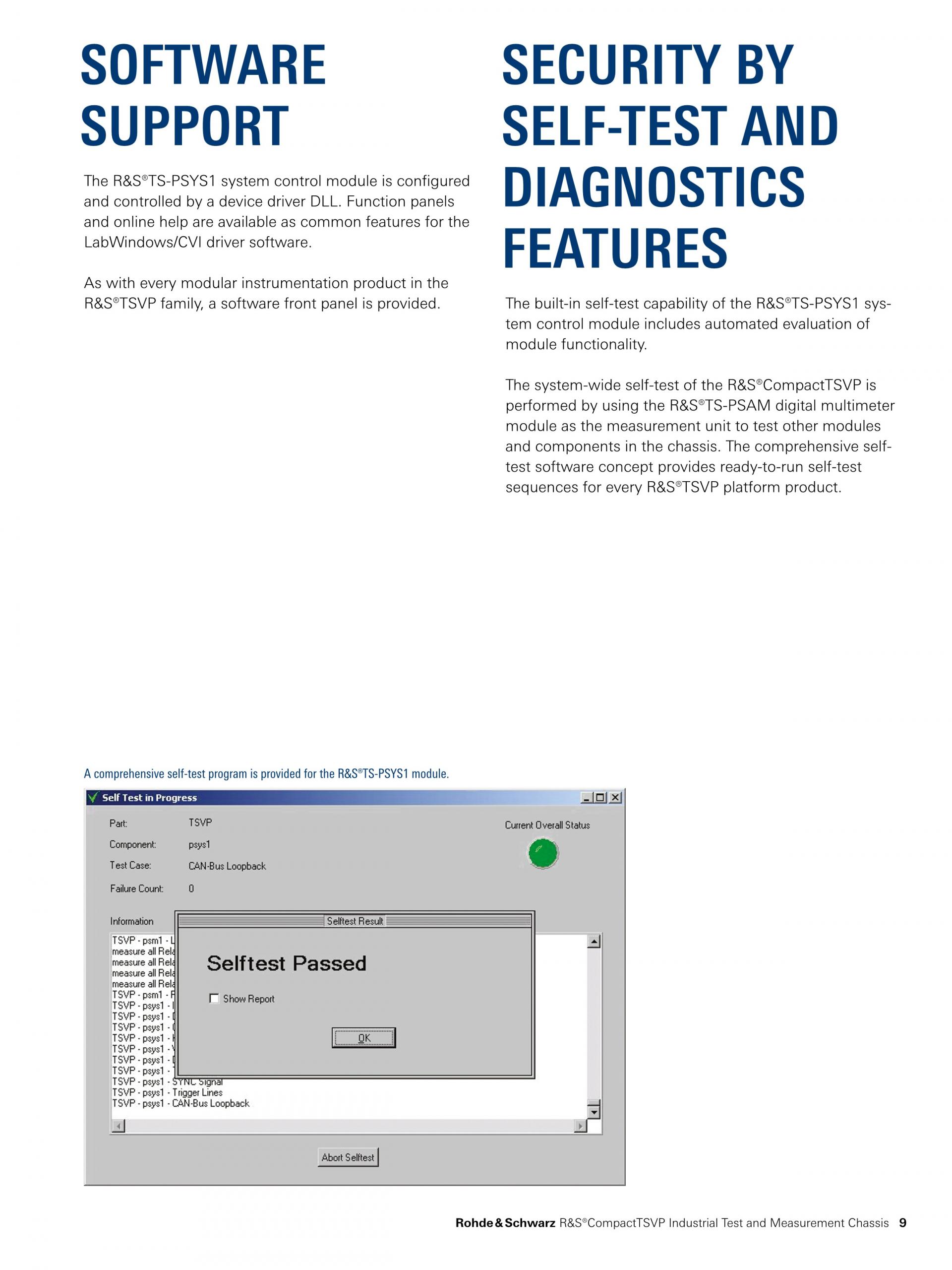

• 시스템 내 자가 테스트 및 교정으로 24시간 365일 공장에서 일반적으로 요구되는 높은 작동률 유지

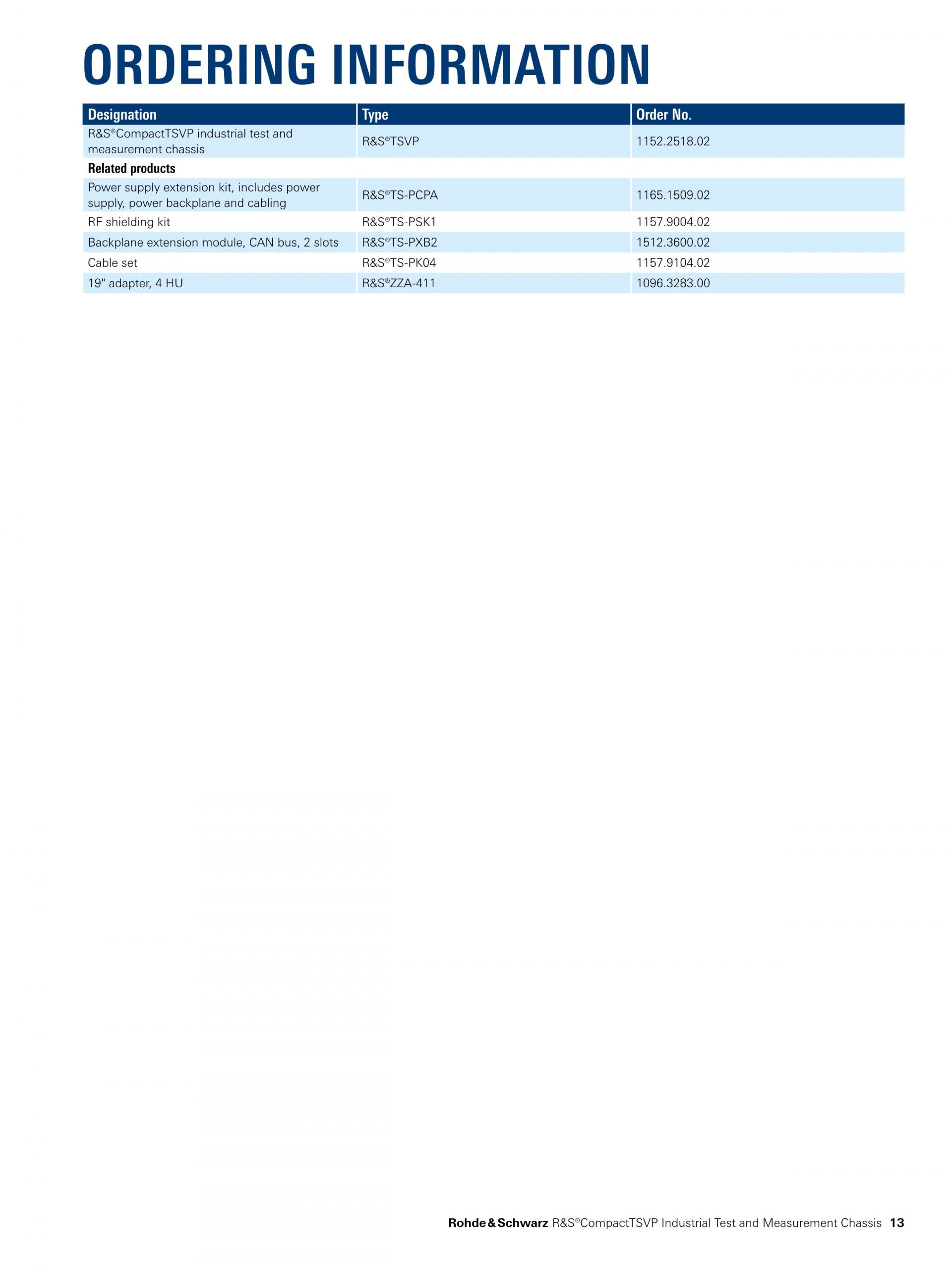

강력한 모듈 포트폴리오

• 임베디드 컴퓨터 또는 원격 제어 인터페이스
• 멀티미터 및 회로 내 테스트 확장 모듈
• 내장 전류 측정 기능으로 90채널 1 A 지원에서 4채널 50 A까지 지원 가능한 신호 라우팅 모듈
• 10채널 ~ 64채널 디지털 I/O 모듈, 정적 및 동적으로 최대 200 MS/s 및 2 Msample을 지원하는 온보드 메모리 탑재
• 2채널부터 16채널까지 가능한 아날로그 파형 발생(부동), 하이레벨 모드에서 ±20 V / 최대 250 mA 지원 및 ±27 V / 최대 100 mA 지원
• 8채널부터 16채널까지 아날로그 파형 동시 획득, 하이레벨 모드에서 최대 ±27 V 지원 및 최대 ±120 V까지 지원.
• 2채널 ±50 V / ±3 A / 50 W / 10 kS/s(부동)를 지원하는 전원공급장치

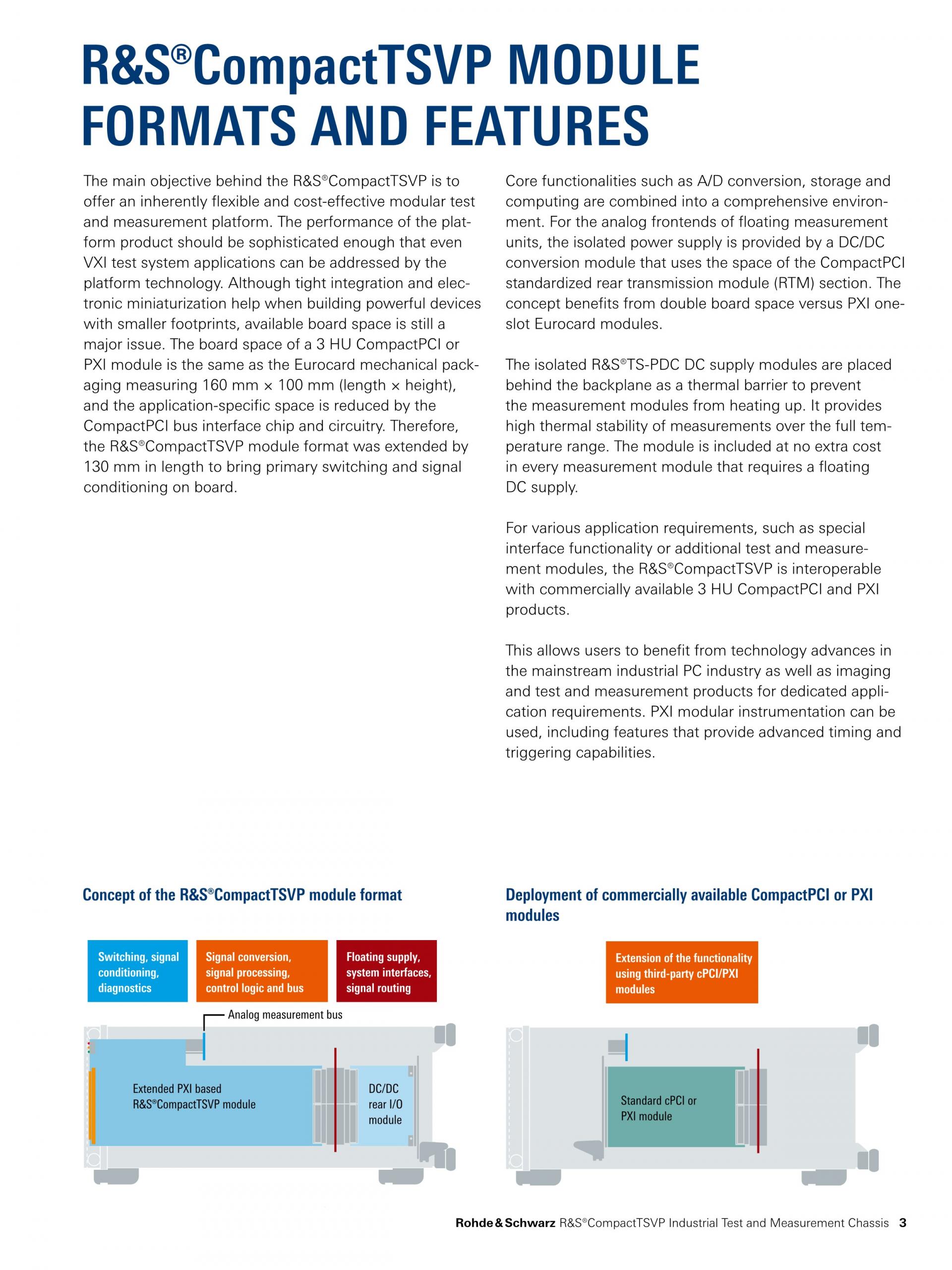

모듈 설계

R&S®TSVP 모듈의 폼팩터는 전자기기 생산에서 교차적 요구사항의 충족이라는 일관적인 제품 철학을 나타냅니다. 각 기기에서 전면 커넥터를 통해 수신되는 신호를 1차적으로 스위칭할 수 있으며, 내부 아날로그 측정 버스에 대한 자유 접속이 가능합니다. DUT 테스트에서 소수의 신호만 멀티플렉싱해야 하는 경우, 측정 모듈의 멀티플렉서만 사용해도 되는 경우가 많습니다. 하지만 많은 채널을 처리해야 하는 경우에는 아날로그 측정 버스와 스위치 매트릭스 모듈을 통해 멀티플렉싱을 수행합니다. 결과적으로 유연한 모듈 연결이 지원되어 실무에서 매우 유용하며, 이러한 전용 측정 작업에서 픽스처 배선 작업을 간단히 진행할 수 있습니다. 후면 I/O 측정 신호 라우팅 컨셉이 적용되어 외부 기기를 연결해 신호를 입력하거나 스위칭 모듈을 통해 후면에서 전면 커넥터로 신호를 전달하여 DUT(테스트 장치)까지 신호를 출력할 수 있습니다. 또한 외부 기기의 신호를 R&S 아날로그 측정 버스에 접속시키고, 시스템 내부 라우팅으로 다른 R&S 기기에 연결하여 추가 측정적인 측정 작업을 수행하는 것도 가능합니다.

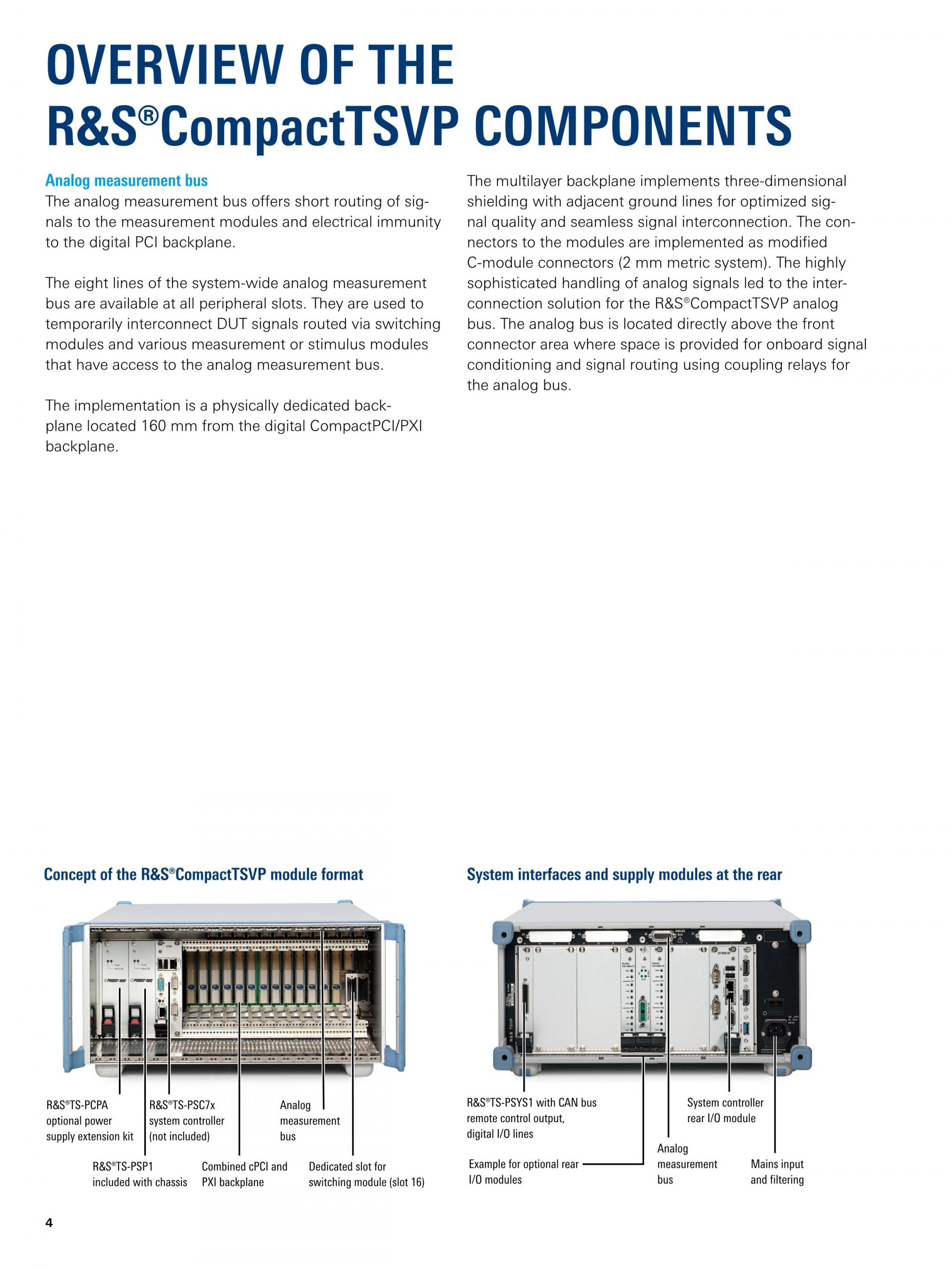

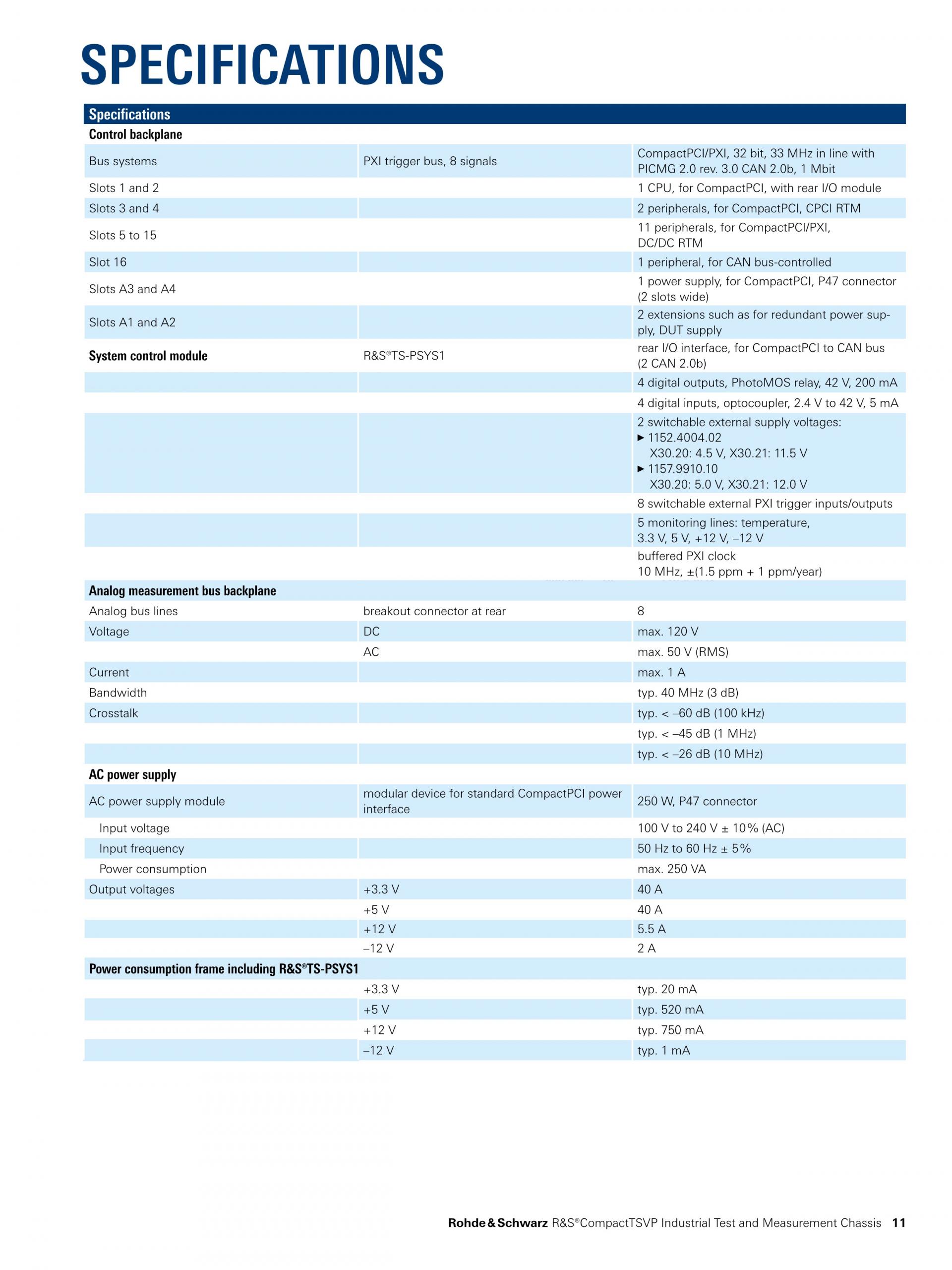

내부 신호 라우팅 컨셉

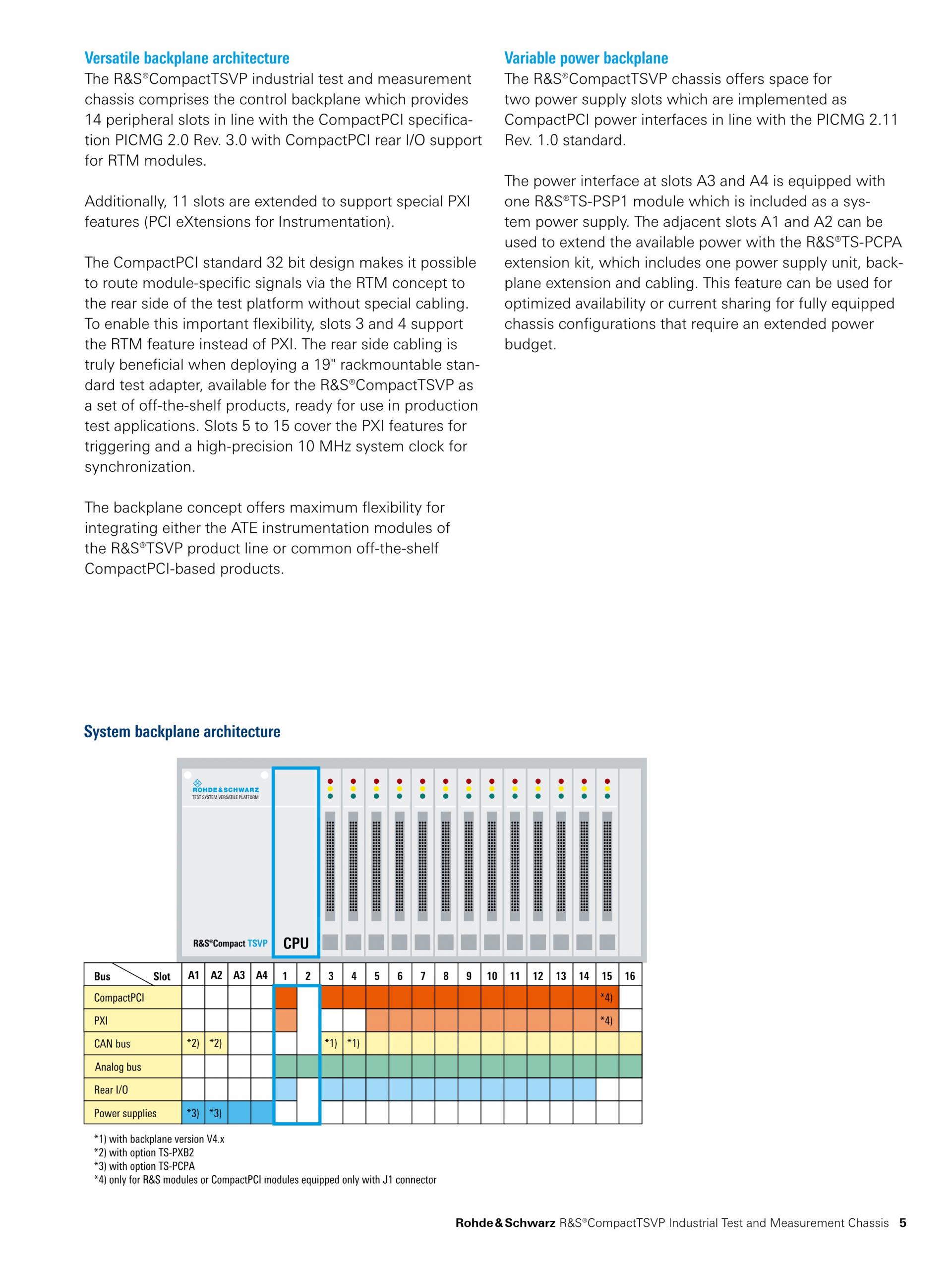

일반적인 ATE(Automatic Test Equipment) 환경에서 산업적 이용이 가능하도록 아날로그 측정 버스용 추가 백플레인이 통합되었습니다. 이 백플레인은 추가적인 외부 케이블 없이 모듈 사이 섀시에서 유연한 테스트 신호 라우팅에 이용할 수 있습니다. 부분적으로 고임피던스이면서 레벨이 매우 작은 아날로그 신호의 신호 라우팅은 "디지털 데이터 고속도로"라고도 불리는 PCI 버스에서 물리적 거리를 유지해야 합니다. 높은 전압의 경우도 같은 방식입니다. 이 경우 아날로그 측정 버스용 인터페이스를 사용해 모듈의 포맷을 확장합니다. 측정 중 프로그램 컨트롤에서 아날로그 측정 버스에 대한 동적 커플링 릴레이를 통해 모듈에서 모듈까지 신호의 교차 연결이 일시적으로 생성됩니다.

• 아날로그 측정 버스는 외부 배선 없이 섀시 내 측정 모듈 사이에 짧은 고품질 신호를 제공합니다.
• 시스템 전반의 아날로그 측정 버스 8라인(각각 최대 120 V / 1 A)을 대부분의 주변기기 슬롯에서 사용할 수 있습니다. 이러한 라인은 아날로그 측정 버스에 접속하는 스위칭 모듈과 다양한 측정 또는 자극 모듈을 통해 라우팅된 동적 상호연결 DUT 신호에 사용합니다.
• 구현 개념에 따라 측정 시 간섭이 줄어들고 높은 재현성이 유지됩니다.
• 아날로그 버스는 전면 커넥터 영역 바로 위에 위치하며, 여기에 온보드 신호 조절과 아날로그 버스용 커플링 릴레이를 사용하는 신호 라우팅을 위한 공간이 있습니다.
• 타사 모듈은 추가 기기 라인과 아날로그 버스 백플레인에 위치한 전용 커넥터를 사용해 이 개념의 시스템을 내부적으로 이용할 수 있습니다.

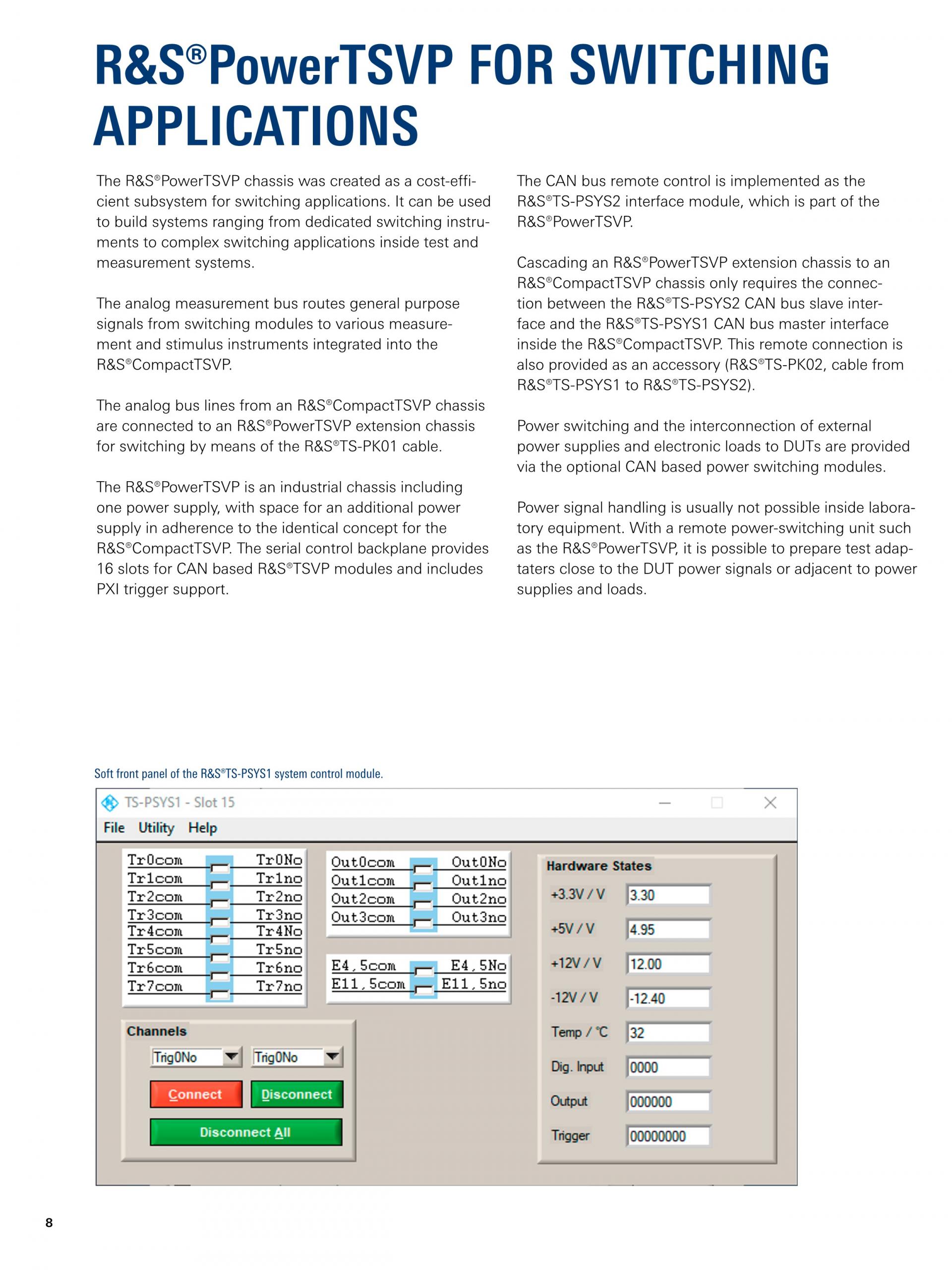

고전류 스위칭 및 측정 모듈

• 가용한 전력 스위칭 모듈 대부분은 sense 신호와 force 신호의 스위칭 경로의 조합으로 지정됩니다.
• 12x 16 A 또는 8x 30 A 또는 4x 50 A의 스위칭 경로 전류용량 중에서 자유롭게 선택할 수 있으며, 언제나 적절한 양의 2 A sense-path와 결합됩니다.
• 모든 스위칭 경로에는 Force-Signal path의 전류용량에 따라 션트-레지스터 또는 전류-전압 트랜스듀서가 탑재되어 있습니다. 또한 버스 커플링 릴레이로 로컬 및 전역 R&S 아날로그 측정 버스에 접속할 수 있습니다. 스위칭 경로는 교정되며 각 모듈의 잔류 메모리에서 보정값을 읽을 수 있습니다.
• 전류 측정은 신호 중단 없이 nA부터 50 A까지 20 범위 내에서 매우 정확하게 수행됩니다.
• 달성 가능한 전류 측정 정확도는 일반적으로 값에서 ±1 % , 범위에서 +0.2 %입니다.
• 1 A 미만의 대역에서는 R&S®TS-PSAM Analog Source and Measurement에서 적절한 전류 범위를 선택해 직접 전류 측정이 가능합니다.
• 1 A 이상에서는 션트-레지스터에서 전압 강하를 측정하거나 전류-전압 트랜스듀서의 출력 전압을 측정하여 간접적으로 전압을 측정합니다.
