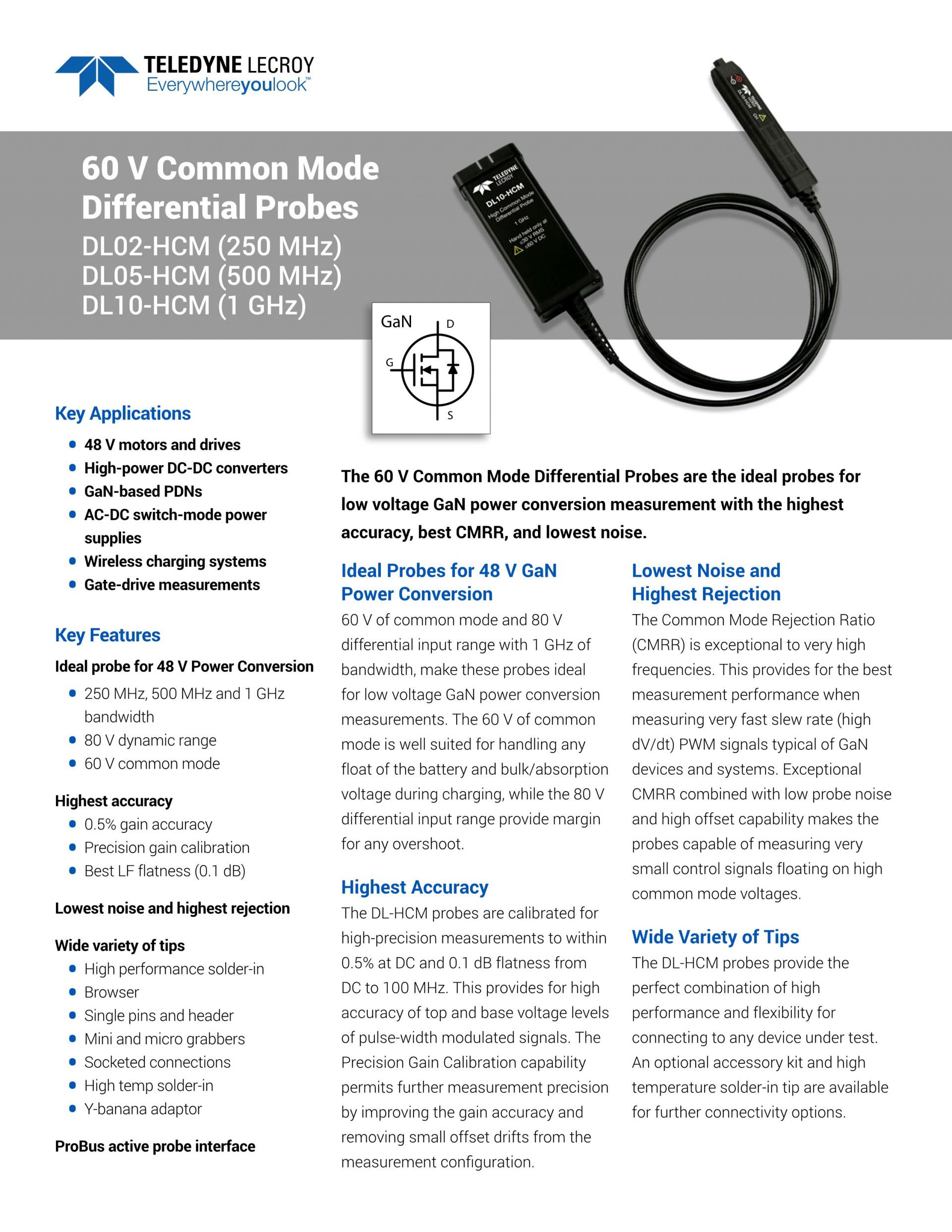

60V의 공통 모드 및 80V의 차동 입력 범위와 1GHz의 대역폭을 제공하는 이 프로브는 저전압 GaN 전력 변환 측정에 이상적입니다. 60V의 공통 모드는 충전 중 배터리의 모든 플로트 및 벌크/흡수 전압을 처리하는 데 적합하며 80V 차동 입력 범위는 모든 오버슈트에 대한 마진을 제공합니다.
| 원산지 | USA |
|---|---|
| 제조사 | TELEDYNE |
| 브랜드 | LECROY |
| 무게 | 1kg |
- 최대 48V 전력 변환에 이상적인 프로브
- 250, 500MHz 및 1GHz 대역폭
- 80V 동적 범위
- 60V 공통 모드
- 최고의 정확도
- 0.5% 게인 정확도
- 정밀 게인 캘리브레이션
- 최고의 LF 평탄도(0.1dB)
- 가장 낮은 노이즈와 높은 노이즈 제거
- 다양한 팁
- 고성능 솔더인
- Browser
- 단일 핀 및 헤더
- 미니 및 마이크로 그래버
- 소켓 연결
- 고온 솔더인
- Y-바나나 어댑터
- ProBus 액티브 프로브 인터페이스

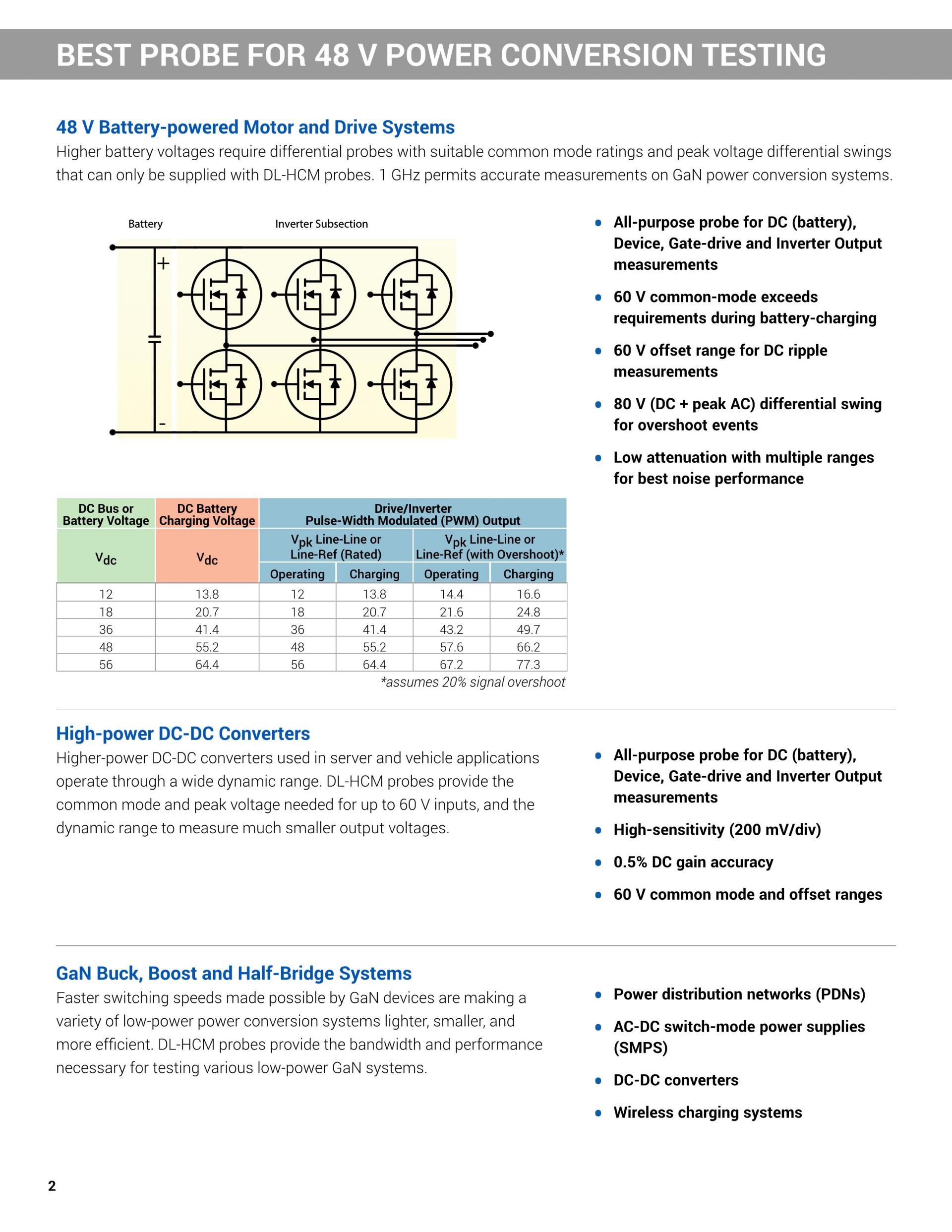

- 최대 48V GaN 전력 변환에 이상적인 프로브
60V의 공통 모드 및 80V의 차동 입력 범위와 1GHz의 대역폭을 제공하는 이 프로브는 저전압 GaN 전력 변환 측정에 이상적입니다. 60V의 공통 모드는 충전 중 배터리의 모든 플로트 및 벌크/흡수 전압을 처리하는 데 적합하며 80V 차동 입력 범위는 모든 오버슈트에 대한 마진을 제공합니다.
- 최고의 정확도
DL-HCM 프로브는 DC에서 0.5% 이내로, DC에서 0.1MHz까지 100dB 평탄도로 고정밀 측정을 위해 교정되었습니다. 정밀한 평탄도 캘리브레이션으로 펄스 폭 변조 신호의 정확도가 높은 상위 및 기본 전압 레벨 측정을 보장합니다. 정밀 게인 캘리브레이션 기능은 게인 정확도를 향상시키고 측정 구성에서 작은 오프셋 드리프트를 제거하여 측정 정밀도를 향상시킵니다.
- Lowest Noise and Highest Rejection
CMRR(Common Mode Rejection Ratio)은 매우 높은 주파수에서 특별히 제거비가 높습니다. GaN 디바이스 및 시스템의 일반적인 매우 빠른 슬루율(높은 dV/dt) PWM 신호를 측정할 때 최고의 측정 성능을 제공합니다. 낮은 프로브 노이즈 및 높은 오프셋 기능과 결합된 탁월한 CMRR은 프로브가 높은 공통 모드 전압에서 플롯팅된 매우 작은 제어 신호를 측정할 수 있습니다.

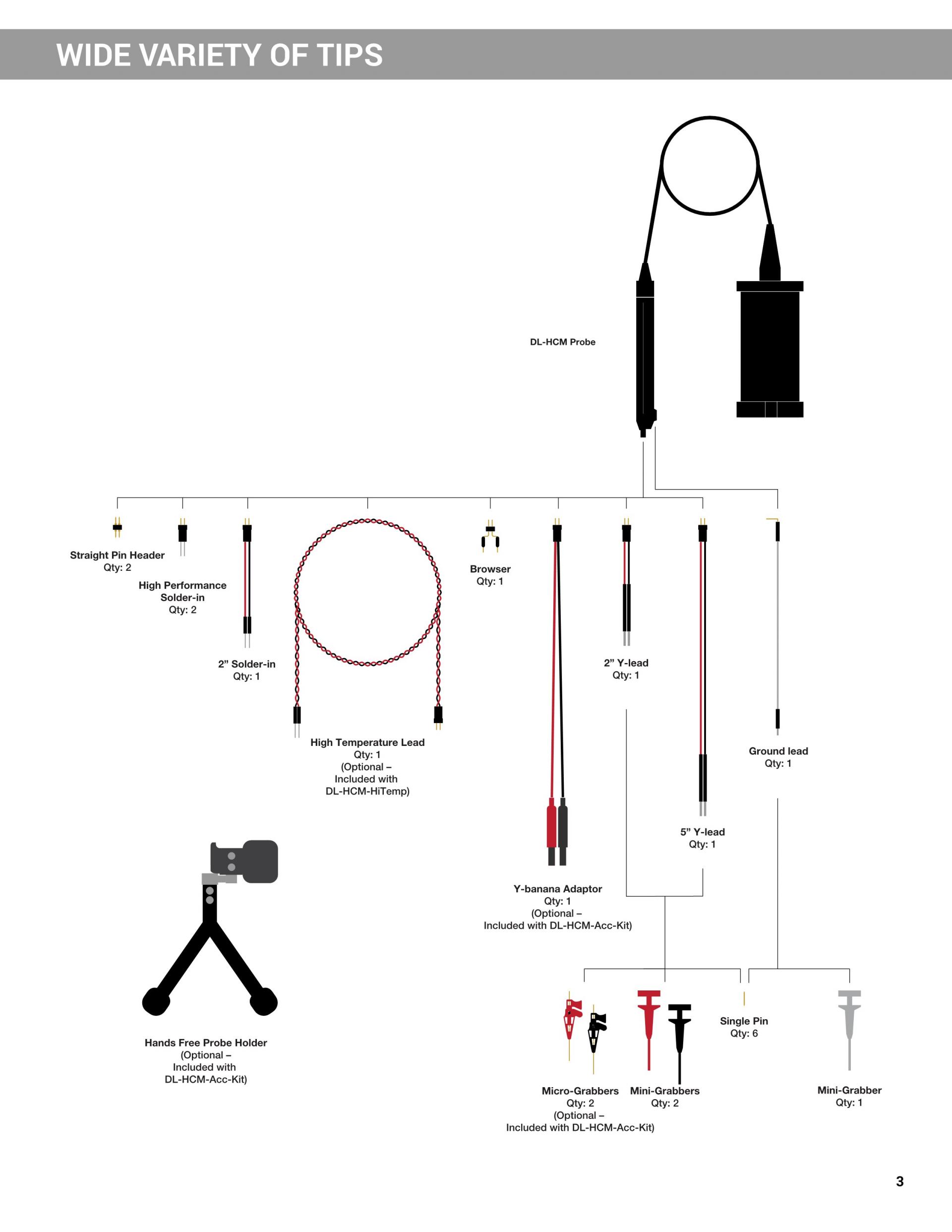

- 다양한 팁
60V 공통 모드 차동 프로브는 테스트 중인 모든 장치에 연결하기 위한 고성능과 유연성의 완벽한 조합을 제공합니다. 추가 연결 옵션을 위해 옵션 액세서리 키트 및 고온 솔더인 팁을 사용할 수 있습니다.
