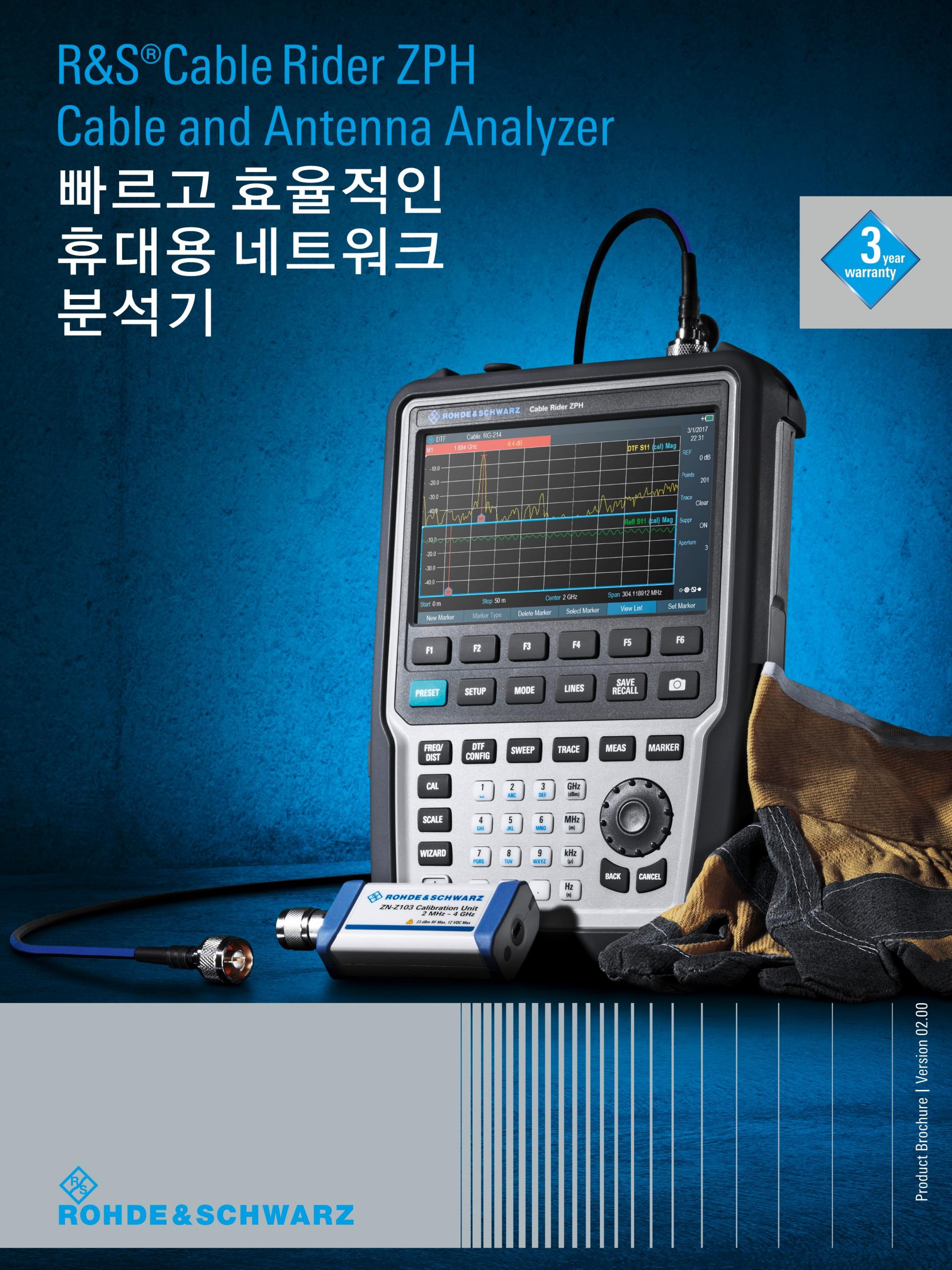

ROHDE & SCHWARZ ZPH 케이블 라이더

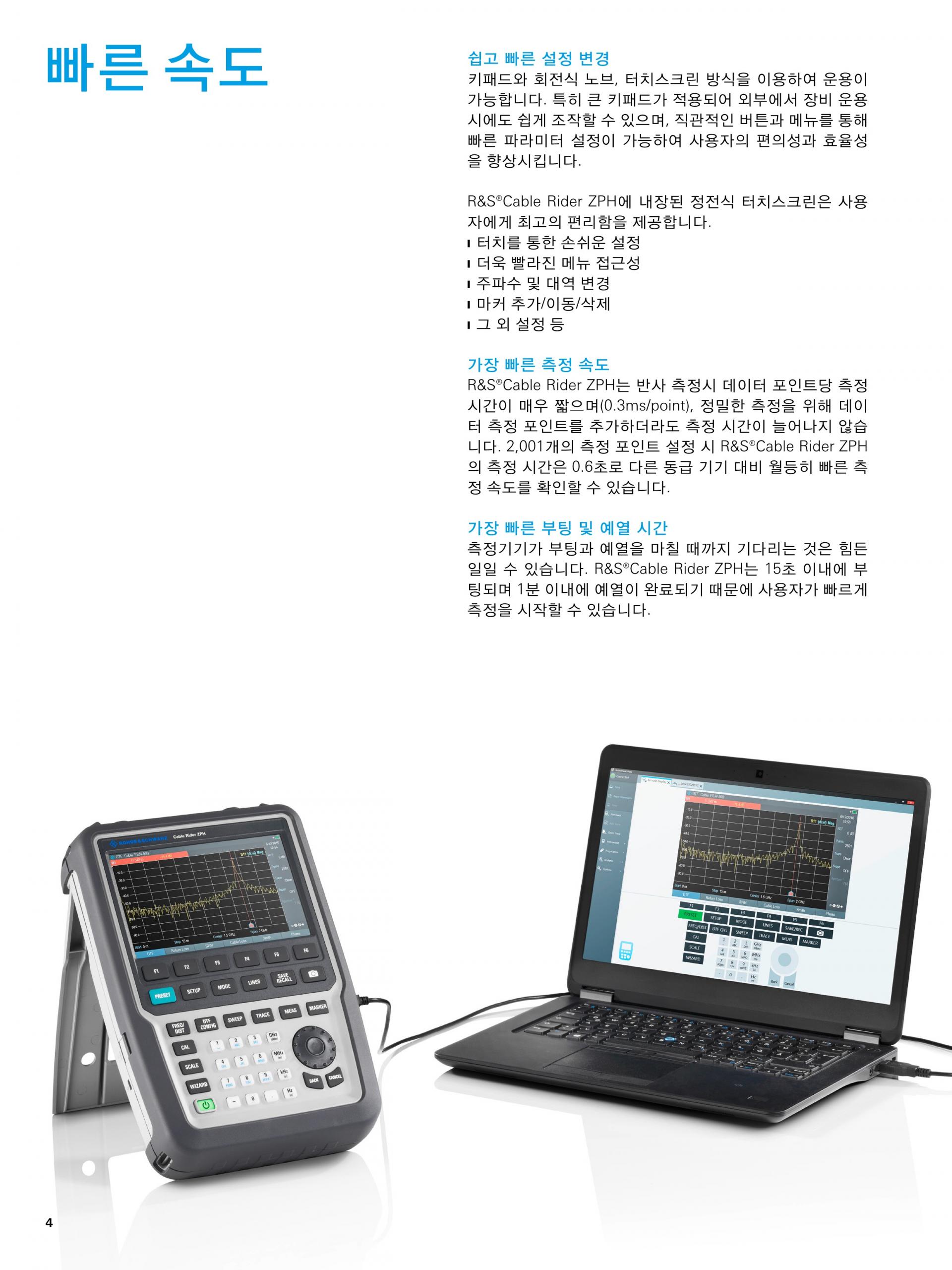

빠른 속도

• R&S®Cable Rider ZPH를 이용한 빠른 작업

R&S®Cable Rider ZPH는 15초 이내 부팅되며 예열 시간이 1분에 불과해 거의 즉시 측정을 시작할 수 있습니다.

극도로 빠른 측정 성능은 동급 제품 중 최고 수준입니다. Configuration Overview 메뉴에서는 키 하나로 모든 파라미터 설정을 보고 변경할 수 있습니다. 기기에 적용된 빠른 Synthesizer는 포인트당 측정 속도를 0.3 ms로 단축합니다.

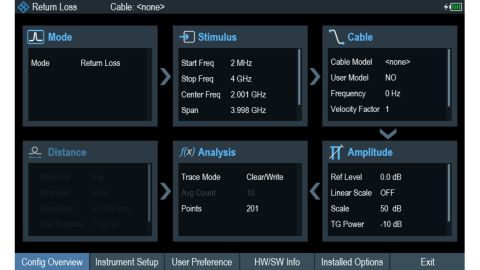

Overview 메뉴에서 매개변수를 빠르게 설정

기지국의 빠른 설치 및 유지보수에 적합: R&S®Cable Rider ZPH

효율성

• R&S®Cable Rider ZPH를 이용한 효율적 작업

다운타임 없이 작동할 수 있어야 효율적 운영이 가능합니다.

R&S®Cable Rider ZPH는 한 번의 완충으로 배터리를 재충전하거나 교체할 필요 없이 하루 동안 충분히 사용할 수 있습니다.

추가 옵션이 필요할 경우 서비스 센터에 분석기를 보내 업그레이드 또는 재교정을 의뢰할 필요 없이 추가 옵션을 구매하고 활성화하면 됩니다.

R&S®Cable Rider ZPH를 이용한 효율적 작업

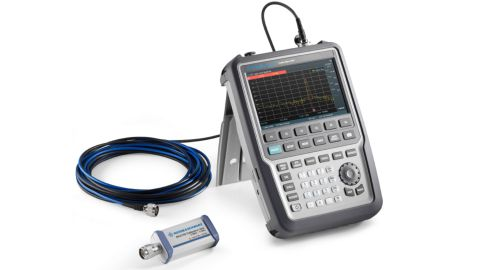

R&S®ZN-Z103 Calibration Unit이 포함된 R&S®Cable Rider ZPH

케이블 및 안테나 테스터

• 기지국 설치를 위한 핵심 기능

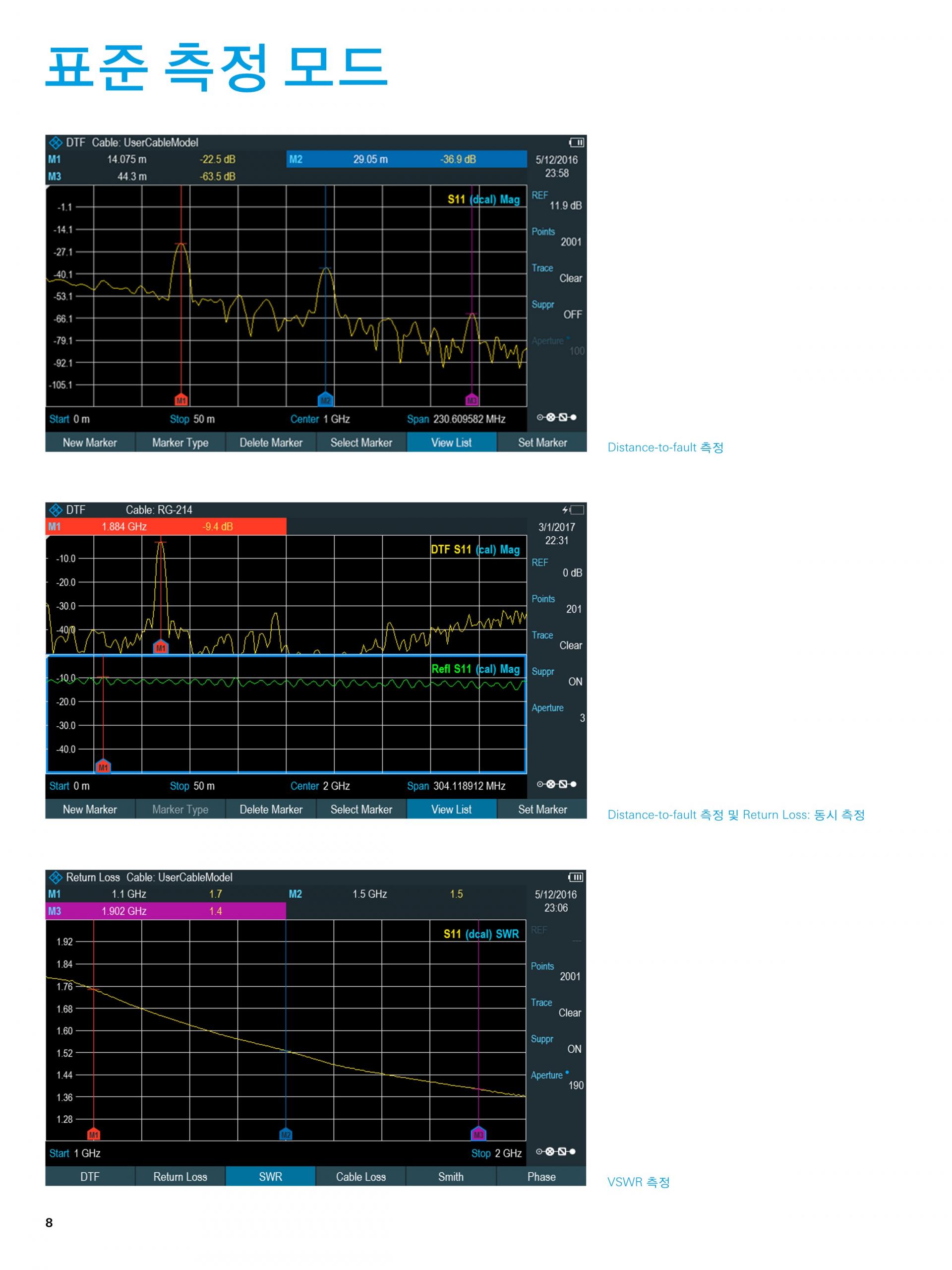

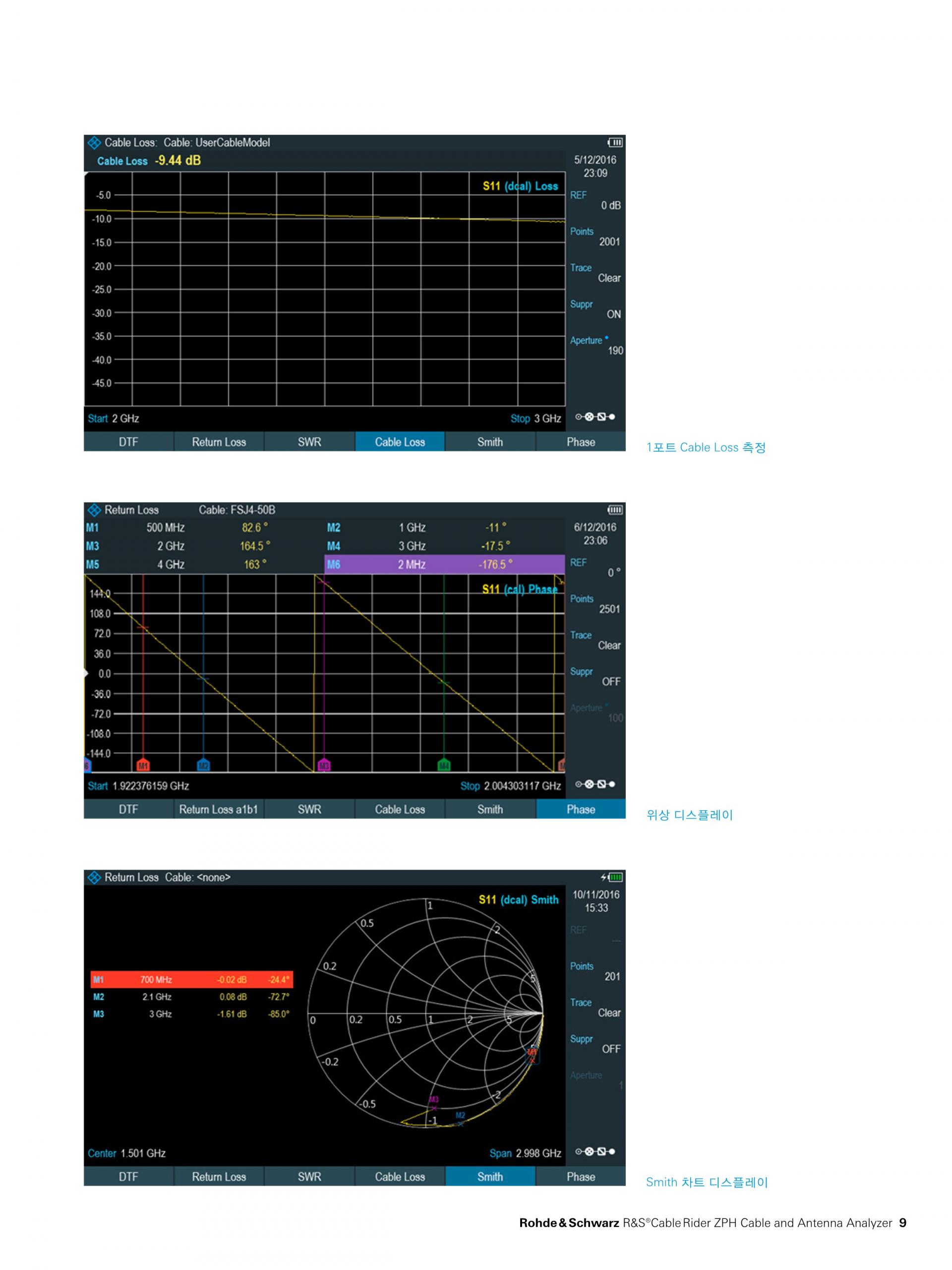

모든 R&S®Cable Rider ZPH 모델은 동일한 케이블과 안테나 테스트 항목을 공유합니다. 즉, Distance-to-Fault, VSWR, 1포트 케이블 손실 측정이 가능하며, 측정을 위한 위상 및 Smith 차트를 표시할 수 있습니다.

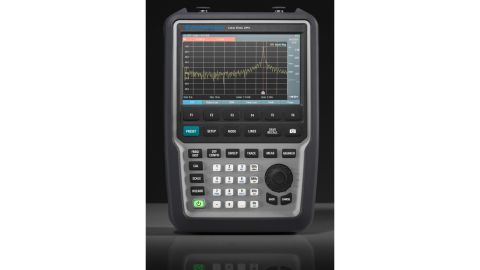

R&S®Cable Rider ZPH

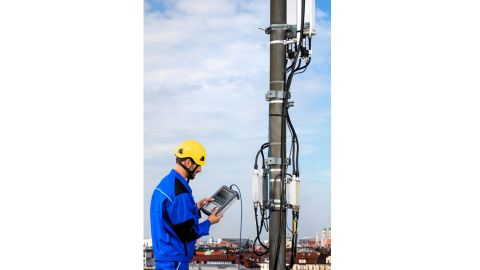

R&S®Cable Rider ZPH를 이용한 기지국 유지보수

스펙트럼 분석기

• 스펙트럼 분석을 위한 추가 기능

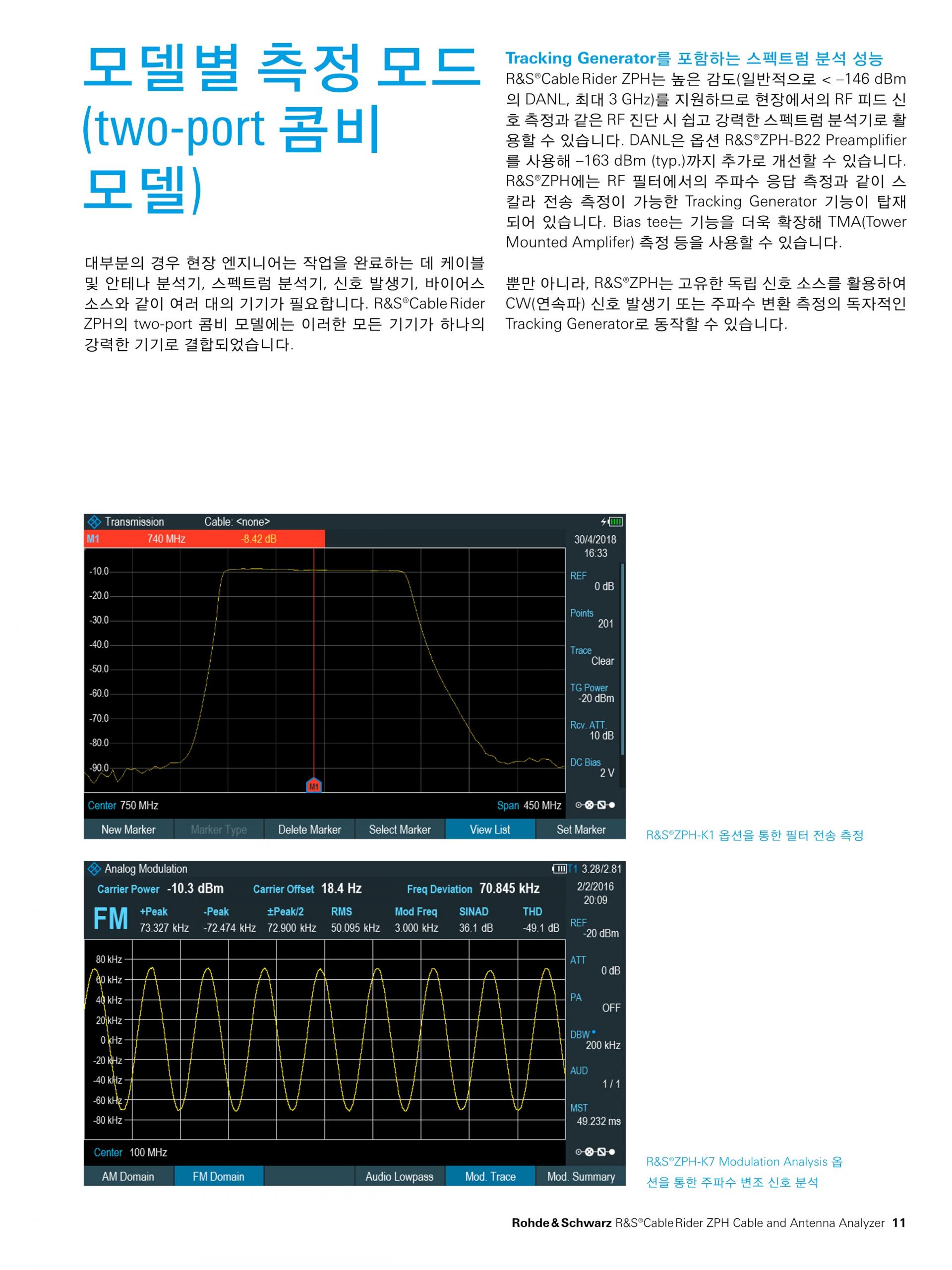

현장 엔지니어가 작업을 완료하려면 케이블 및 안테나 분석기, 스펙트럼 분석기, 신호 발생기, 바이어스 소스와 같은 여러 개의 기기가 필요한 경우가 대부분입니다. 이제 R&S®Cable Rider ZPH Combi Analyzer(모델 .12)의 추가 기능을 사용하면 해당 기기를 모두 강력한 단일 기기에 결합할 수 있습니다. 또한 스펙트럼 분석기 모델에는 간섭 분석, 신호 세기 매핑과 같은 추가 측정 기능이 있습니다.

R&S®Cable Rider ZPH 및 R&S®HA-Z900

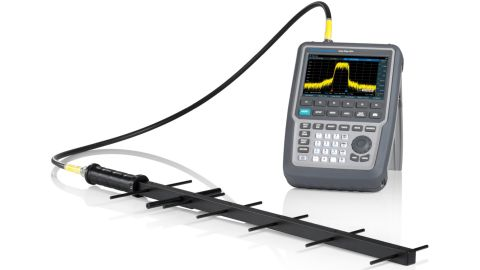

R&S®Cable Rider ZPH 및 지향성 안테나 R&S®HA-Z900을 이용한 간섭 탐지

교정

• 원스텝 교정

교정은 분석기와 DUT(Device under Test) 사이에 추가 케이블 또는 어댑터를 연결한 경우에만 수행하는 것이 좋습니다. 이렇게 함으로써 측정에 미치는 영향을 제거할 수 있습니다.
R&S®ZN-Z103 Calibration Unit은 OPEN, SHORT, LOAD 사이에서 내부적으로 자동 전환하는 편리한 원스텝 교정을 지원합니다. 이 기능은 시간을 절감해주고 현장에서 다른 교정 표준을 물리적으로 교체해야 하는 번거로움이 없습니다.

R&S®ZN-Z103 Calibration Unit

휴대성

• 2.5 kg에 불과한 무게

인체공학적 R&S®Cable Rider ZPH는 작은 설치 면적과 가벼운 무게로 설계되었습니다. 간단한 측정 시 손을 지지할 수 있는 편리한 사이드 스트랩이 기본 장착되어 있습니다. 양손 사용이 필요한 작업에 대비하여 홀스터(RS®HA-Z322)와 함께 기본 제공되는 하니스는 신체에 무게를 고르게 분산해 주도록 설계되었습니다.

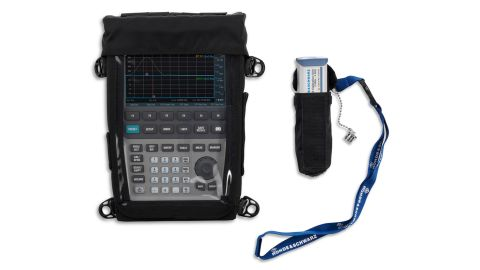

R&S®HA-Z322 케이스를 이용한 핸즈프리 작업

견고성

• 1회 충전으로 하루 종일 사용 가능

R&S®Cable Rider ZPH는 한 번 충전으로 하루의 작업을 마칠 수 있습니다. 약 4시간의 충전으로 리튬-이온 배터리가 최대 9시간 지속됩니다. 긴 배터리 사용 시간의 이점은 분명합니다. 안테나 마스트 또는 타워 접근시 추가 배터리의 무게를 절감할 수 있고, 측정 중 배터리 때문에 곤란해지는 일이 없습니다.

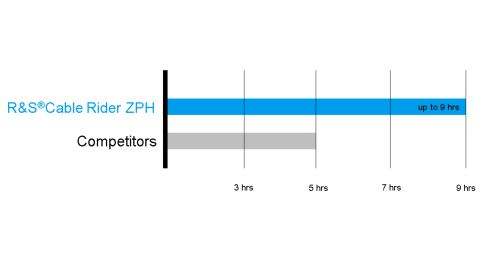

휴대용 측정기 배터리 작동 시간

R&S®Cable Rider ZPH는 한 번 충전으로 다른 휴대형 측정기보다 더 오래 운용 가능합니다

사용 편의성

• 터치 스크린 제스처, 무반사 스크린 및 백라이트 키패드

사용자 인터페이스가 스마트폰처럼 작동해 사용자 경험을 개선합니다. 터치스크린은 메뉴 바 뿐만 아니라 스펙트럼의 이동, 스팬 확대/축소 및 마커 추가/삭제 등의 작업에서도 사용됩니다.

무반사 스크린 및 백라이트 키패드

무반사 스크린으로 햇빛이 밝은 야외에서도 쉽게 작업할 수 있으며, 백라이트 키패드가 야간 또는 어두운 조건에서 계속 작업할 수 있도록 돕습니다.
